BEDIENUNGSANLEITUNG LE40B551A6P SAMSUNG

Contact SAMSUNG WORLDWIDE

□ Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.
2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen, und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.
3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.
4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.
5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise bei manchen Kabelfernsehanbietern nicht störungsfrei zusammenarbeiten.
6. Für weitere Informationen setzen Sie sich bitte mit dem SAMSUNG-Kundendienstzentrum in Verbindung.

□ Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Bildschirms führen.

• Zeigen Sie Standbilder und teilweise unbewegte Bilder nicht länger als 2 Stunden auf dem LCD-Bildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als 'Bildkonservierung' bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern.
  Der Betrieb des LCD-Monitors im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Monitor verursacht werden. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie.
• Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum hinaus können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten.

INHALT

EINRICHTEN IHRES FERNSEHGERÄTS

■ Bedienfeld....2
■ Zubehör 3
■ Anschlussfeld 4
■ Fernbedienung 6
■ Batterien in die Fernbedienung einsetzen 7
■ Anzeigen von Menüs 7
■ Fernsehgerät in den Standby-Modus schalten....8
■ Plug & Play-Funktion 8
■Anzeigen des Bildschirmmenüs 9

KANAL

■ Kanalmenü 9
■ Verwalten von Kanälen 12


■ Konfigurieren des Bildmenüs.... 14
■ Verwenden Ihres Computers als Computerbildschirm (PC)...... 18

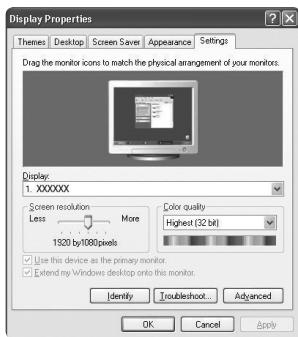

■ Fernsehgerät mithilfe des PCs einstellen 19

SOUND

■ Konfigurieren des Tonmenüs....20
■ Tonmodus wählen....21

EINSTELLUNGEN

■ Konfigurieren der Menüeinstellungen.... 22
■ Einstellen der Uhrzeit 24

SIGNALQUELLEN / UNTERSTÜTZUNG

■ Menü Eingang 26
■ Menü Unterstützung 26

MEDIENWIEDERGABE (USB & DLNA)

■ Anschließen eines USB-Geräts 28
■ Media Play funktion 29

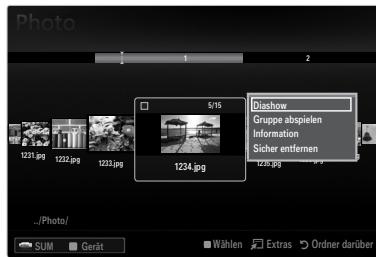

■ Menü der Optionen für Fotolisten 30

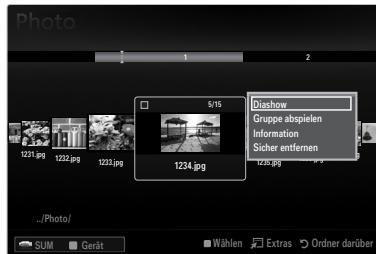

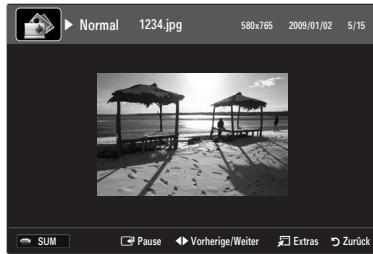

■ Anzeigen eines Fotos oder einer Diashow 31
■ Menü der Optionen für Diashows 32
■ Menü der Optionen für Fotolisten 33
■ Wiedergeben von Musik 34
■ Menü der Optionen für die Musikwiedergabe 35
■ Verwenden des Menüs Einstellungen 35

ANYNET+

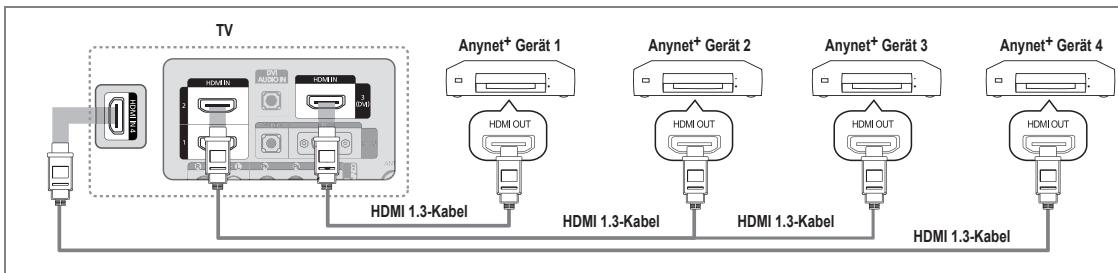

■ Anschließen von Anynet ^+ -Geräten 36
■ Einrichten von Anynet ^+ 37
■ Wechseln zwischen von Anynet ^+ -Geräten 37
■ Aufnahme 38

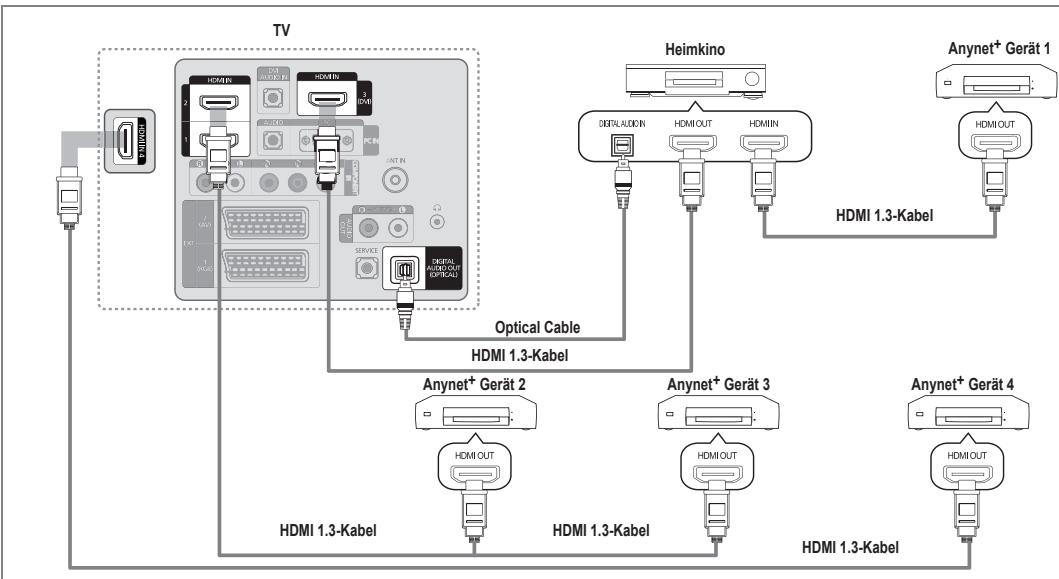

■ Wiedergabe über einen Receiver (Heimkinosystem) 38
■ Fehlerbehebung für Anynet ^+ 39

EMPFEHLUNGEN

■ Videotextfunktion .... 40
■ Anbringen des Standfußes 41
■ Lösen des Standfußes 42
■ Anbringen der Wandhalterung 42

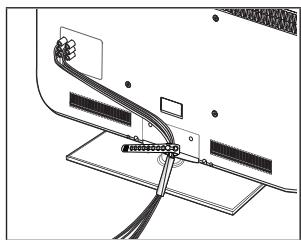

■ Verlegen der Kabel 42
■Kensington-Schloss als Diebstahlsicherung....42

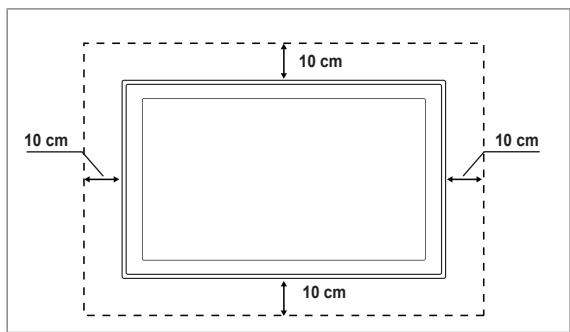

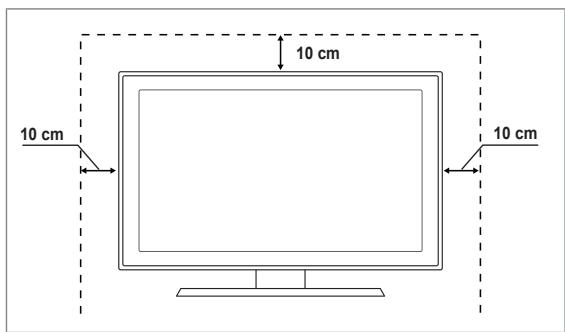

■ Absichern des Einbaubereichs 43
■ Befestigen des Fernsehgeräts an der Wand 43
■ Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst... 44
■ Technische Daten 45

Lizenz

TruSurround HD, SRS und das (●) Symbol sind eingetragene Marken von SRS Labs, Inc. Die TruSurround HD-Technologie wird unter Lizenz von SRS Labs, Inc. in das System integriert.

Hergestellt unter Lizenz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Symbol

[Non-Text]

Hinweis

#

Zielwahltaste

[Non-Text]

TOOLS-Taste

A

Drücken

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Technische Änderungen und Änderungen am Design des Geräts, insbesondere zur Verbesserung der Leistungsfähigkeit des Geräts, sind jederzeit vorbehalten.

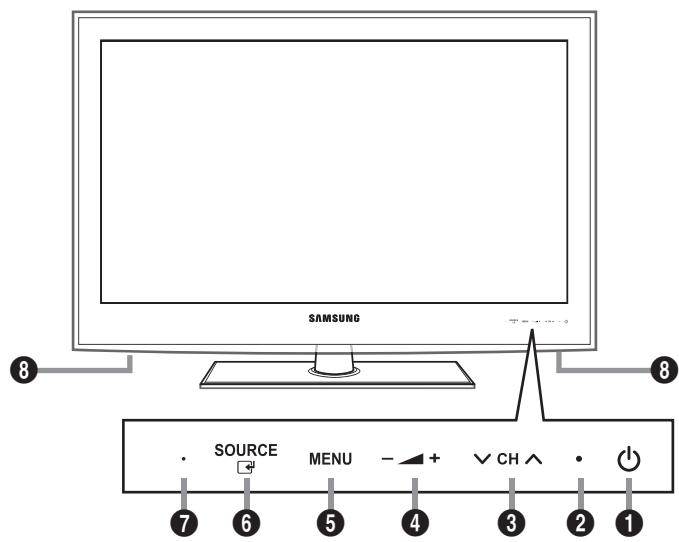

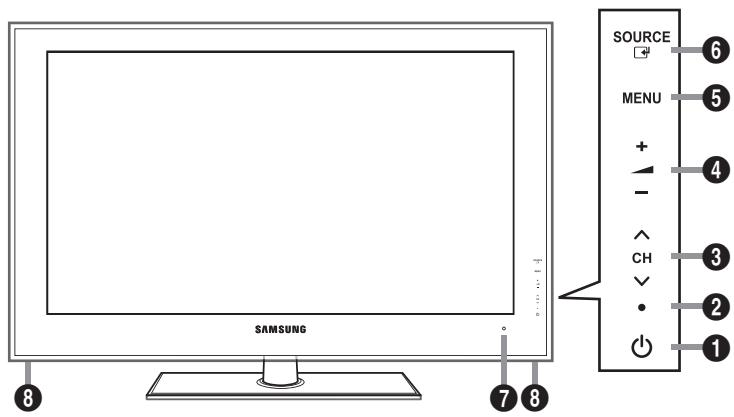

Bedienfeld

Form und Farbe des Geräts können sich je nach Modell unterscheiden.
Die Tasten auf der Frontblende können Sie durch Berühren mit einem Finger bedienen.

SAMSUNG SOURCE MENU - + CH • 1 7 6 5 4 3 2 1

SOURCE 6 MENU 5 + - 4 CH 3 2 • 1 SAMSUNG 7 8

① (Versorgung): Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten.
② BETRIEBSANZEIGE: Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent.
3 √ CH ∧: Hiermit wechseln Sie den Kanal. Im Bildschirmmenü können Sie die √ CH ∧-Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.
4 - +: Hiermit erhöhen oder verringern Sie die Lautstärke.

Im Bildschirmmenü können Sie die — +-Schaltflächen wie die Tasten ◀ und ▶ auf der Fernbedienung verwenden.

5 MENU: Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen Ihres Fernsehgeräts einzublenden.
6 SOURCE ☐: Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die Eingabetaste (ENTER ☐) auf der Fernbedienung verwenden.
⑦ FERNBEDIENUNGSSENSOR: Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.
8 LAUTSPRECHER

Fernbedienung und 2 Batterien (Typ AAA)	Netzkabel	Untere Abdeckung
	(M4 X L16)
Garantiekarte / Sicherheitshinweise(nicht überall verfügbar)	Schraube für Standfuß X 4(je nach Modell)	Reinigungstuch	Kabelschlauch(je nach Modell)

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.
Die Farbe und die Form der Teile kann je nach Modell unterschiedlich sein.

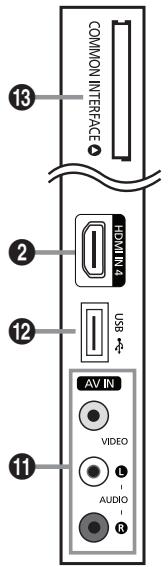

[Seitenverkleidung des Fernsehgeräts]

COMMON INTERFACE 13 2 HDMI USB 12 AV IN VIDEO L AUDIO R 11

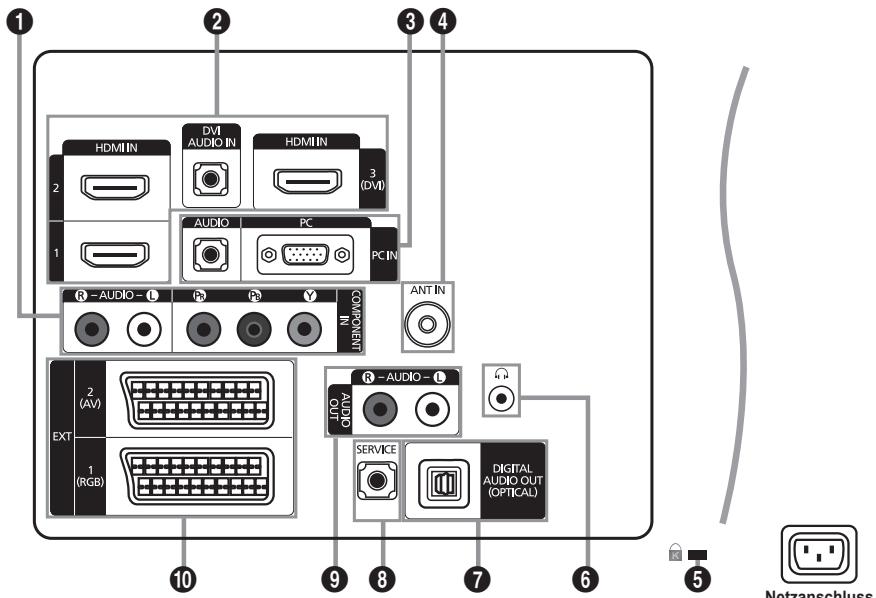

[Rückseite des Fernsehgeräts]

1 2 3 4 HDMI IN DVI AUDIO IN HDMI IN 3 (DVI) 2 1 AUDIO PC PC IN R -AUDIO - L P P Y COMPONENT ANT IN EXT 2 (AV) 1 (RGB) R -AUDIO - L AUDIO OUT SERVICE DIGITAL AUDIO OUT (OPTICAL) 6 5 Netzanschluss

Form und Farbe des Geräts können sich je nach Modell unterscheiden.
① COMPONENT IN

Zum Anschließen mit Component-Video / -Audio.

② HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

Zum Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang.

Beim Anschluss von Geräten über HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.
Was ist HDMI?

• HDMI (High-Definition Multimedia Interface) ist eine digitale Schnittstelle, die die Übertragung von digitalen Bild- und Tonsignalen über ein einziges Kabel ermöglicht.
• Der Unterschied zwischen HDMI und DVI besteht darin, dass HDMI-Geräte kleiner als DVI-Geräte sind.
  Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf, wenn DVD- oder Blu-Ray-Player bzw. Kabel- oder Satellitenreceiver (Set-Top-Box) angeschlossen werden, die HDMI-Versionen vor 1.3 unterstützen. Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMI-Kabel an den HDMI IN 3(DVI)-Abschluss und die Audiokabel an die DVI AUDIO IN-Anschlüsse auf der Rückseite des Fernsehgeräts an. Wenn dies passiert, wenden Sie sich an die Firma, die Ihnen den DVD- oder Blu-Ray-Player bzw. den Kabel- oder Satellitenreceiver geliefert hat, um die HDMI-Version bestätigen zu lassen. Anschließend fordern Sie ein nötigenfalls Upgrade an.
  Verwenden Sie den HDMI IN 3(DVI)-Anschluss für DVI-Verbindungen mit einem externen Gerät. Verwenden Sie ein DVI-HDMI-Kabel oder einen DVI-HDMI-Adapter (DVI auf HDMI) für den Videoanschluss und die DVI AUDIO IN-Anschlüsse für die Audioverbindung. Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 3(DVI)-Anschluss erfolgen.
  HDMI-Kabel für andere Versionen als 1.3 können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehgeräts führen.

③ PC IN [PC] / [AUDIO]

Zum Anschließen an den Video- und Audioausgang Ihres Computers

Wenn Ihr PC die Möglichkeit für HDMI-Verbindungen bietet, können Sie diesen Anschluss mit den HDMI IN 1, 2, 3(DVI) oder 4-Buchsen verbinden.
Wenn Ihr PC die Möglichkeit für DVI-Verbindungen bietet, können Sie diesen Anschluss mit der HDMI IN 3(DVI) / DVI AUDIO IN-Buchse verbinden.

4 ANT IN

Anschluss an eine Antenne oder eine Kabelfernsehanlage.

⑤ KENSINGTON-SCHLOSS (modellabhängig)

Das (optionale) Kensington-Schloss dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort. Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben.

Die Position des Kensington-Schlosses ist modellabhängig.

6 (KOPFHÖRER)

Kopfhörer können an den Kopfhörerausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet.

Wenn Sie Kopfhörer an das Fernsehgerät anschließen, sind die Möglichkeiten zur Nutzung der Tonfunktion eingeschränkt.
Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen.
Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die Lautsprecher kein Ton ausgegeben.
Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

Anschluss für ein Digitalaudio-Gerät wie z. B. ein Heimkinosystem.

Ein Digital Audio-System ist mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden: Vermindern Sie die Lautstärke des Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Systems ein.
5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt.
Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD- oder Blu-Ray-Player bzw. einen Kabel- oder Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD- oder Blu-Ray-Player bzw. Kabel- oder Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen und nicht an das Fernsehgerät.

8 SERVICE

Anschluss nur für Servicezwecke

Zum Anschließen an die Audioeingänge Ihres Verstärker-/Heimkinosystems.

Ein Audioverstärker ist mit den AUDIO OUT [R-AUDIO-L]-Anschlüssen verbunden: Vermindern Sie die Lautstärke des Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Verstärkers ein.

10 EXT1, 2

Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

Im EXT-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio.

- Anschlussmöglichkeiten

Anschluss	Eingang			Ausgang
	Video	Audio (L / R)	RGB	Video + Audio (L / R)
EXT 1	O	O	O	Nur TV- oder DTV-Ausgang verfügbar.
EXT 2	O	O	X	Ausgang frei wählbar.

11 AV IN [VIDEO] / [R-AUDIO-L]

Video- und Audioeingänge für externe Geräte wie z. B. Camcorder oder Videorecorder.

12 USB

Anschluss für Softwareaktualisierungen und Media Play, usw.

13 COMMON INTERFACE-Steckplatz

• Ohne eingelegte "CI(CI+)-Karte" zeigt das Fernsehgerät auf einigen Kanälen 'Gestörtes Signal' an.
• Die Verbindungsinformationen mit Telefonnummer, Kennung der CI(Cl+)-Kartenkennung, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.
• Wenn die Konfiguration der Kanalinformationen abgeschlossen ist, wird die Meldung 'Udating Completed' angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert wurde.
  ☑ Sie müssen die CI(CI+)-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. Ziehen Sie die CI(CI+)-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden.
  Die Richtung, in der Sie die CI(CI+)Karte einlegen müssen, ist darauf mit einem Pfeil markiert.
  Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.
  CI(CI+)-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler.
  Die CI+-Funktion steht nur im Modell LE*****P zur Verfügung.

Bei Problemen wenden Sie sich an den Dienstanbieter.

Die Reichweite der Fernbedienung beträgt ca. 7 m.
Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.
Form und Farbe des Geräts können sich je nach Modell unterscheiden.

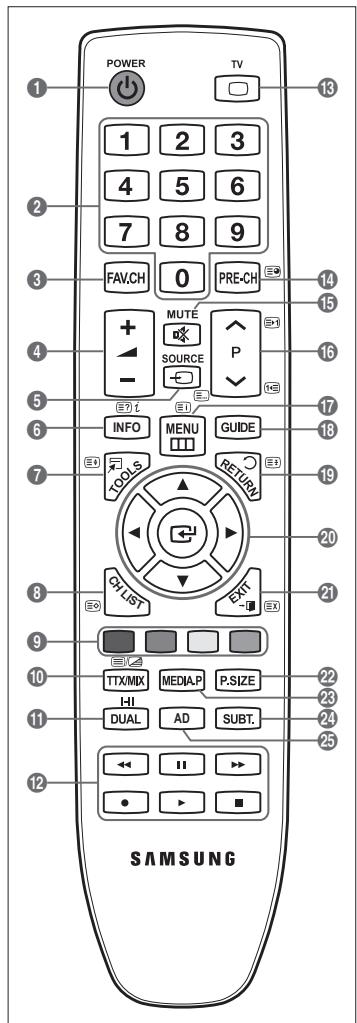

① POWER: Ein- und Ausschalten des Fernsehgeräts.
② ZIFFERNTASTEN: Hiermit wechseln Sie den Kanal.
3 FAV.CH: Zum Anzeigen von Favorit Kanallisten auf dem Bildschirm.
④ - ▲ +: Hiermit erhöhen oder verringern Sie die Lautstärke.
⑤ SOURCE: Hiermit können Sie alle verfügbaren Videosignalquellen anzeigen und auswählen.
6 INFO: Hiermit können Sie Informationen auf dem Fernsehschirm anzeigen.
7 TOOLS: Hiermit können Sie häufig verwendete Funktionen schnell auswählen.
⑧ CH LIST: Zum Anzeigen von Kanallisten auf dem Bildschirm.
9 FARBTASTEN: Verwenden Sie diese Tasten bei der Arbeit im Menü Senderliste, Media Play usw.
11 DUAL: Auswahl von Toneffekten
12 Verwenden Sie diese Tasten bei der Arbeit mit Media Play und Anynet ^+ . (☐): Mit dieser Fernbedienung können Sie die Aufnahmen von Samsung-Rekordern mit der Anynet ^+ -Funktion fernsteuern.
13 TV: Hiermit können Sie den TV-Modus direkt aufrufen.
14 PRE-CH: Hiermit können Sie zum zuletzt angezeigten Kanal wechseln.
15 MUTE 📣: Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.
16 ∨ P ∧: Hiermit wechseln Sie den Kanal.
17 MENU: Hiermit zeigen Sie das Bildschirmmenü an.

18 GUIDE: Hiermit zeigen Sie den elektronischen Programmführer (EPG) an.
19 RETURN: Hiermit wechseln Sie zurück zum vorherigen Menü
20 Auf ▲ / Ab ▼ / Links ◀ / Rechts ▶ / ENTER ☐: Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten.
21 EXIT: Drücken Sie diese Taste, um das Menü zu verlassen.
22 P.SIZE: Auswahl der Bildgröße.
23 MEDIA.P: Hiermit können Sie Musikdateien und Bilder abspielen bzw. anzeigen.
24 SUBT.: Mit dieser Taste können Sie Untertitel anzeigen
25 AD: Auswahl der Audio-Beschreibung.

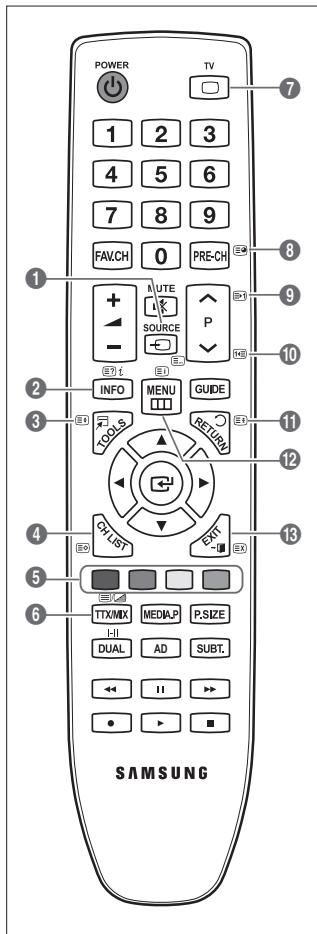

Videotextfunktionen

5 : Videotext-Modus auswählen (LIST / FLOF)
6 ☐: Verborgenen Inhalt einblenden
7 : Videotextgröße auswählen.
8: Videotextseite speichern
9 Fastext-Thema auswählen
10 📊/✉: Nacheinander Videotext, Double oder Mix auswählen.
13 □: Videotext beenden
14 📊: Untergeordnete Videotextseite
16 ☐: Nächste Videotextseite 1☐: Vorige Videotextseite
17 ☐i: Teletext index
19 : Nicht umblättern
21 ☒: Teletext abbrechen

POWER TV 1 2 3 4 5 6 7 8 9 FAV.CH 0 PRE-CH MUTE SOURCE P INFO MENU GUIDE TOOLS RETURN RETURN QUIST ATT 22 TTX/MIX MEDIA.P P.SIZE I-HI DUAL AD SUBT. 23 24 25 S A M S U N G

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt.
2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

1. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. (Bei normaler Nutzung der Fernbedienung halten die Batterien ungefähr ein Jahr.)
Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

• Ist das Fernsehgerät eingeschaltet?
• Wurden Plus- und Minuspol der Batterien vertauscht?
• Sind die Batterien leer?
• Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?
• Befindet sich eine Leuch tstoffröhre oder ein Neonschild in der Nähe?

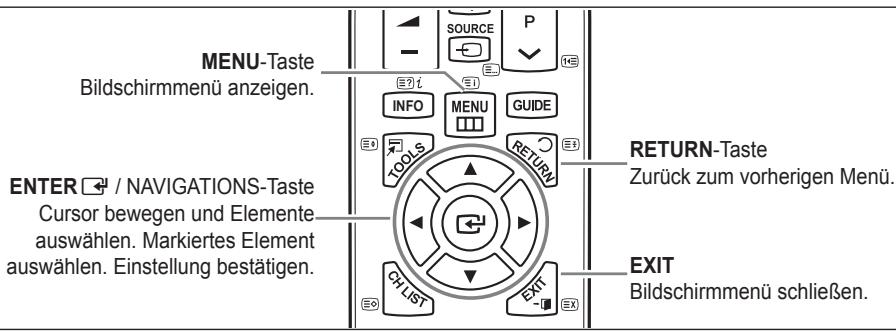

Anzeigen von Menüs

Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren, um die verschiedenen Funktionen auszuwählen und einzustellen.

MENU-Taste Bildschirmmenü anzeigen. ENTER / NAVIGATIONS-Taste Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Einstellung bestätigen. SOURCE P INFO MENU GUIDE TOOLS RETURN RETURN-Taste Zurück zum vorherigen Menü. EXIT Bildschirmmenü schließen.

□ Bedienung des Bildschirmmenüs (OSD)

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren.

1. Drücken Sie die Taste MENU.
2. Das Hauptmenü wird auf dem Bildschirm angezeigt. Links im Menü sind Symbole zu sehen: Bild, Ton, Kanal, Einrichtung, Eingang, Anwendung, Unterstützung.
3. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus.
4. Drücken Sie die ENTER ↩ Taste, um in das Untermenü des jeweiligen Symbols zu wechseln.
5. Wählen Sie mit den Tasten ▲ oder ▼ eines der Untermenüs aus.
6. Erhöhen oder verringern Sie mit den Tasten ◀ oder ▶ den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren.
7. Drücken Sie die Taste ENTER ☐, um die Konfiguration abzuschließen. Zum Beenden drücken Sie die Taste EXIT.

INFO MENU GUIDE TOOLS TURS

Modus : Standard Hinter.Licht : 7 Kontrast : 95 Helligkeit : 45 Schärfe : 50 Farbe : 50 Farbton (G/R) : G50/R50 Erweiterte Einstellungen

Modus : Standard Hinter.Licht : 7 Kontrast : 95 Helligkeit : 45 Schärfe : 50 Farbe : 50 Farbton (G/R) : G50/R50 Erweiterte Einstellungen Bildoptionen

Hintergrund 7 Verschieben Einstellen Eingeben Zurück

Hilfesymbol

Um den Stromverbrauchs zu senken, kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie die Taste POWER 🔊 auf der Fernbedienung drücken.

Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die Standby-Anzeige auf.
2. Drücken Sie einfach erneut die Taste POWER ⏻, um das Gerät wieder einzuschalten.
Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel.

Plug & Play-Funktion

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

1. Drücken Sie die Taste POWER auf der Fernbedienung.

Sie können auch die Netztaste (POWER ⏻) des Fernsehgeräts verwenden.
Die Meldung Select the OSD Language. wird angezeigt.

1. Drücken Sie die Taste ENTER ▼. Wählen Sie die gewünschte Sprache mit den Tasten ▲ oder ▼ aus. Drücken Sie die Taste ENTER ▼, um Ihre Auswahl zu bestätigen.

2. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Shop Demo oder Privatgebrauch, und drücken Sie dann auf ENTER ☐.

Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen.
Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.
Wenn das Gerät versehentlich auf den Modus Shop Demo eingestellt wird, und Sie möchten wieder zurück zu Privatgebrauch (Standard) wechseln, gehen Sie so vor: Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü "Volume" angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt.

1. Drücken Sie die Taste ENTER ☐. Wählen Sie das gewünschte Land mit der Taste ▲ oder ▼ aus. Drücken Sie die Taste ENTER ☐, um Ihre Auswahl zu bestätigen.
2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Antenne oder Kabel, und drücken Sie dann die Taste ENTER ↩.

Antenne: Terrestrisches Antennensignal.
Kabel: Kabelgebundenes Antennensignal.

1. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Signalquelle aus, die gespeichert werden soll. Drücken Sie die Taste ENTER ☐, um Start auszuwählen.

Wenn Sie das Antennensignal auf Kabel einstellen, können Sie im nächsten Schritt einen Wert für die Suche nach Digitalkanälen eingeben. Weitere Informationen hierzu finden Sie unter Kanal → Autom. speichern.
Digital und Analog: Digitale und analoge Kanäle.

Digital: Digitaler Sender

Analog: Analog Sender

Die Kanalsuche wird automatisch gestartet und beendet.
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER.
Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird die Meldung Uhrmodus einstellen angezeigt.

1. Drücken Sie die Taste ENTER ↗. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die Taste ENTER ↗.

Wenn Sie Manuell wählen, wird Datum und Uhrzeit einstellen angezeigt.
Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt. Anderenfalls wählen Sie Manuell, um die Uhr zu stellen.

1. Die Beschreibung der Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. Lesen Sie die Beschreibung und drücken Sie die Taste ENTER ☑.
2. Die Meldung Gute Fernsehunterhaltung! wird angezeigt. Drücken Sie abschließend die Taste ENTER ↗.

So setzen Sie diese Funktion zurück:

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Einstellungen, und drücken Sie dann die Taste ENTER ↙.
2. Drücken Sie die Taste ENTER ← erneut, um Plug & Play auszuwählen.
3. Geben Sie nun Ihre vierstellige PIN ein. Der Standard-PIN-Code eines neuen Fernsehgeräts lautet '0-0-0-0'.

Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern.
Die Plug & Play-Funktion gibt es nur im TV-Modus.

POWER TV 1 2 3

Plug & Play Select the OSD Language. Menu Language : English

Plug & Play Menüsprache : Deutsch Zeit Sendungsoptionen Sicherheit Allgemein

Anzeigen des Bildschirmmenüs

Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt.

Drücken Sie die Taste INFO, um Informationen anzuzeigen.

Drücken Sie die Taste INFO auf der Fernbedienung. Auf dem Bildschirm werden der Kanal, der Tonmodus sowie die Werte bestimmter Bild- und Toneinstellungen angezeigt.

• ▲, ▼: Sie können Informationen anderer Kanäle anzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTER -Taste.
• ◀, ▶: Sie können die Informationen zum aktuellen Programm dieses Senders anzeigen.
  Drücken Sie noch einmal auf die INFO-Taste und warten Sie ca. 10 Sekunden lang, bis die Informationen automatisch angezeigt werden.

abc1 DTV Air 15 18:11 Thu 6 Jan D Life On Venus Avenue 18:00 - 6:00 Unclassified No Detail Information Watch Information

KANAL

Kanalmenü

Land

Analog Sender

Sie können das Land für Analogsender ändern.

Digitaler Sender

Sie können das Land für Digitalsender ändern.

Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

Land Autom. speichern Sender manuelt speichern Ausführlich Übersicht Standard : Ausführlich Senderliste Sendermodus

□ Autom. speichern

Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereiche sind vom jeweiligen Land abhängig). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen.

Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Antenne / Kabel

Antennensignal zum Speichern auswählen

• Digital und Analog: Digitale und analoge Kanäle.
• Digital: Digitaler Sender
• Analog: Analog Sender

Bei Auswahl von Kabel → Digital und Analog oder Kabel → Digital:

Wert für die Suche nach Kabelkanälen eingeben.

• Suchlaufmodus → Voll / Netzwerk / Schnell

Schnell

• Network ID: Anzeigen der Netzwerkkennung.
- Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)
- Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.
- Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Speicher des Fernsehgeräts.

Wenn Sie die automatische Speicherung anhalten möchten, drücken Sie auf ENTER.

Die Meldung Automatische Senderspeicherung beenden? wird angezeigt.

Drücken Sie die Taste ◀ oder ▶, um Ja auszuwählen, und drücken Sie dann die Taste ENTER ↙.

☐ Sender manuell speichern

Hiermit wird manuell ein Sender gesucht und dieser im Fernsehspeicher abgelegt.
Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Digitaler Sender

Zum manuellen Speichern von digitalen Sendern.

Digitaler Sender ist nur im DTV-Modus verfügbar.

• Kanal: Stellen Sie die Kanalnummer mit den Tasten ▲, ▼ oder einer Zifferntaste (0\~9) ein.
• Frequenz: Stellen Sie die Frequenz mithilfe der Zifferntasten ein.
• Bandbreite: Einstellen der Bandbreite mit den Tasten ▲, ▼ oder einer Zifferntaste (0\~9).
  Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

Analog Sender

Zum manuellen Speichern von analogen Sendern.

• Programm (der Programmplatz, der dem Sender zugewiesen werden soll) Stellen Sie den Programmplatz mit den Tasten ▲, ▼ oder einer Zifferntaste (0\~9) ein.
• Fernsehnorm → Auto / PAL / SECAM / NTSC4.43: Einstellen der Fernsehnorm mithilfe der Taste ▲ oder ▼.
• Tonsystem → BG / DK / I / L: Einstellen des Tonsystems mithilfe der Taste ▲ oder ▼.
• Kanal (Wenn Ihnen die Nummer des zu speichernden Senders bekannt ist) Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option C (terrestrischer Kanal) oder S (Kabelkanal). Drücken Sie die Taste ▶, und drücken Sie dann die Tasten ▲, ▼ oder eine Zifferntaste (0\~9), um die gewünschte Nummer auszuwählen.

Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0\~9) auswählen.
☑ Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.

• Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind): Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.
• Speich (Zum Speichern des Kanals und des zugehörigen Programmplatzes): Drücken Sie die Taste ENTER, um OK zu wählen.

Kanalmodus

• P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Plätze mit den Nummern von P00 bis P99 zugewiesen worden. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.
• C (Antennenempfangsmodus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist.
• S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer anwählen, die jedem Kabelsender zugeordnet ist.

□ Suchoptionen für Kabel (je nach Land)

Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate).

• Startfrequenz (Startfrequenz): Einstellen der Startfrequenz (je nach Land unterschiedlich).
• Stoppfrequenz (Stoppfrequenz): Einstellen der Stoppfrequenz (je nach Land unterschiedlich).
• Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.
• Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Ausführlich / Übersicht

Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen. Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind.

Sie können das Programmführermenü auch durch Drücken der Taste GUIDE aufrufen. (Weitere Informationen zum Konfigurieren des Standard finden Sie bei den entsprechenden Beschreibungen.)

Ausführlich

Hier werden die Programminformationen in einem Zeitplan mit einer Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach hinten verschoben werden.

Übersicht

Die Informationen für die einzelnen Programme werden im Fenster für den Mini-Programmführer in chronologischer Reihenfolge des Programmstarts zeilenweise ab dem aktuell laufenden Programm angezeigt.

Standard → Ausführlich / Übersicht

Mit der Taste GUIDE auf der Fernbedienung können Sie einstellen, ob der Ausführlich oder der Übersicht angezeigt werden soll.

Senderliste

Detaillierte Verfahrensbeschreibungen zur Verwendung der Senderliste entnehmen Sie den Beschreibungen unter Verwalten von Kanälen.

Diese Optionen können Sie auch durch Drücken der Taste CH LIST auf der Fernbedienung aufrufen.

Sendermodus

Durch Drücken der Taste P √/∧ wechseln Sie innerhalb der gewählten Senderliste zwischen den Sendern.

Hinzugef. Sender

Es wird nur zwischen Sendern der gespeicherten Senderliste gewechselt.

- Favoriten

Es wird nur zwischen den Sendern der Favoritenliste gewechselt.

Feinabstimmung

Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen.

Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen “*” auf der rechten Seite der Kanalnummer im Kanal-Banner markiert.
Wählen Sie zum Zurücksetzen der Feinabstimmung die Option Reset aus, indem Sie zuerst die Taste ▲ oder ▼ und dann die Taste ENTER drücken.
Eine Feinabstimmung ist nur für Analogfernsehgeräte möglich.

Verwenden des vollständigen Programmführers / Mini-Programmführers

Ausführlich DTV Cable 900 Ft tn 2:10 Tue 1 Jun Freshmen On Campus 2:00 - 2:30 No Detailed Information Today 2:00 - 3:00 3:00 - 4:00 900 Ft Freshmen O. Street High... No Information 901 TV Pay Mini Extra No Information 902 (hang) Limited No Information 903 Kiss 48 with Dynamite BC Kashary 904 keyword The Disbetry No Information 905 Bits Smooth Hits Sunday Ansehen Information Seite Übersicht +24 Std. Beenden

Sie möchten...	Dann...
Programm aus der Liste des Programmführers anzeigen	Wählen Sie mit den Tasten ▲, ▼, ◀, ▶ das Programm aus.
Programmführer beenden	Drücken Sie die blaue Taste.
Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Nachdem Sie erneut auf ENTER ☐ gedrückt haben, drücken Sie auf ◀ oder ▶, um die Option Prog. Löschen zu wählen. Danach wird die Programmwahl aufgehoben und das Uhr-Symbol wird entfernt.
Programminformationen anzeigen	Wählen Sie mit den Tasten ▲, ▼, ◀, ▶ das gewünschte Programm aus. Drücken Sie die Taste INFO, wenn das Programm Ihrer Wahl markiert ist. Der Programmtitel wird oben in der Mitte des Bildschirms angezeigt.
Klicken Sie auf die Taste INFO, wenn Sie genauere Informationen benötigen. Zu diesen Informationen gehören: Kanalnummer, Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache für Untertitel oder Teletext sowie Kurzzusammenfassung des markierten Programms. wird ‘...’ angezeigt.
Schalten Sie zwischen Ausführlich und Übersicht	Drücken Sie mehrmals die rote Taste.
Im ausführlichen Programmführer Schnell zurückblättern (24 Stunden). Schnell weiterblättern (24 Stunden).	Drücken Sie mehrmals die grüne Taste. Drücken Sie mehrmals die gelbe Taste.

Mit diesem Menübefehl können Sie Favoriten hinzufügen, löschen oder einstellen und den digitalen Programmführer für Digitalsendungen verwenden.

Alle Sender

Hiermit zeigen Sie alle verfügbaren Kanäle an.

Hinzugefügte Sender

Hiermit zeigen Sie alle hinzugefügten Kanäle an.

Favorit

Hiermit zeigen Sie alle Favoritenkanäle an.

Durch Drücken der Taste FAV.CH auf der Fernbedienung aufrufen können Sie die eingerichteten Favoritenkanäle auswählen.

Hinzugeführte Sender 824 UKTV Gold 825 UKTV style A 1 C -- 2 C -- 3 C -- 4 C -- 5 C -- 6 C -- 7 C -- 8 C -- Alle Sendertyp Zoom Wählen Extras

Programmiert

Hiermit zeigen Sie alle vorgemerkten Programme an.

Wählen Sie im Fenster Alle Sender, Hinzugefügte Sender oder Favorit einen Kanal. Drücken Sie hierzu die Tasten ▲ / ▼ und die Taste ENTER ↩. Nun können Sie den gewählten Kanal ansehen.
Verwenden der Farbtasten in Verbindung mit der Kanalliste.

• Rot (Sendertyp): Schalten Sie zwischen TV, Radio, Daten / And. und Alle um.
• Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Kanalnummer.
• Gelb (Wählen): Hiermit wählen Sie mehrere Kanallisten aus. Sie können die Funktionen zum Hinzufügen / Löschen / Hinzufügen zu Favoriten / Löschen aus Favoriten für mehrere Kanäle gleichzeitig verwenden. Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen des gewählten Kanals wird das Symbol √ angezeigt.
• TOOLS (Extras): Hiermit zeigen Sie die Menüs Löschen (oder Hinzufügen), Zu Favoriten hinzufügen (oder Aus Favoriten löschen), Sperren (oder Freigabe), Timer-Wiedergabe, Sendernamen bearbeiten, Programmplatz bearbeiten, Sortieren, Alle wählen (oder Alle abwählen), Autom. speichern an. (Der Inhalt des Menüs "Optionen" hängt von der jeweiligen Situation ab.)

Symbole zur Anzeige des Kanalstatus

• A : Ein analoger Kanal.
- √: Ein Kanal, der durch Drücken der gelben Taste gewählt wurde.
- ♥ : Ein Kanal, der als Favorit eingestellt ist.
• ☐ : Ein Programm, das gerade gesendet wird.
• 🔒 : Ein gesperrter Kanal.
• 📊 : Ein vorgemerktes Programm

Optionsmenü für Kanallisten (in Alle Sender / Hinzugefügte Sender / Favorit)

Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen.
Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.

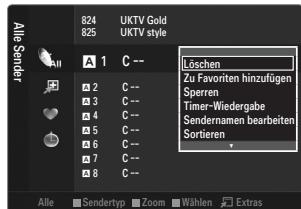

Hinzufüg./Löschen

Sie können Kanäle löschen oder hinzufügen, damit nur die gewünschten Kanäle angezeigt werden.

Alle gelöschten Kanäle werden im Menü Alle Sender angezeigt.
Wenn der Kanal in grauer Farbe dargestellt wird, wurde er gelöscht.
Das Menü Hinzufügen wird nur für gelöschte Kanäle angezeigt.
☐ Sie können einen Kanal aus dem Menü Hinzugefügte Sender oder Favorit in gleicher Weise löschen.

Alle Sender 824 UKTV Gold 825 UKTV style A1 C-- Löschen Zu Favoriten hinzufügen Sperren Timer-Wiedergabe Sendernamen bearbeiten Sortieren A2 C-- 3 C-- 4 C-- 5 C-- 6 C-- 7 C-- 8 C-- Alle Sendertyp Zoom Wählen Extras

■ Zu Favoriten hinzufügen / Aus Favoriten löschen

Sie können Kanäle, die Sie häufig sehen, als Favorit festlegen.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Hinzufügen zu (oder Löschen aus) den Favoriten auch durch Auswählen von Extras → Zu Favoriten hinzufügen(oder Aus Favoriten löschen) einstellen.

Das Symbol ‘♥’ wird angezeigt, und der Kanal wird als Favorit festgelegt.
Alle Favoritenkanäle werden im Menü Favorit angezeigt.

Sperren / Freigabe

Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann.

Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist (Ein).
Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgeräts lautet '0-0-0-0'. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen.
Das Symbol ‘☐’ wird angezeigt, und der Kanal wird gesperrt.

Timer-Wiedergabe

Wenn Sie ein Programm zum Anschauen vorgemerkt haben, wechselt das Fernsehgerät automatisch zum vorgemerkten Kanal in der Kanalliste, auch wenn Sie gerade einen anderen Kanal anschauen. Um ein Programm vorzumerken, müssen Sie zuerst die Uhrzeit einstellen.

Sie können nur gespeicherte Kanäle vormerken.
Sie können Kanal, Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen.
Das Vormerken eines Programms wird im Menü Programmiert angezeigt.

Digitaler Programmführer und Vormerken von Sendungen Wenn Sie einen digitalen Kanal gewählt haben und die Taste ▶ drücken, wird der Programmführer für diesen Kanal angezeigt. Gehen Sie in der oben beschriebenen Weise vor, wenn Sie ein Programm vormerken möchten.

- Sendernamen bearbeiten (nur Analogkanäle)

Sie können Kanäle mit Beschriftungen versehen, sodass die ersten Buchstaben des Namens immer dann angezeigt werden, wenn Sie den Kanal wählen.

Die Namen der digitalen Sender werden automatisch zugewiesen und können nicht geändert werden.

Programmplatz bearbeiten (nur Digitalkanäle)

Sie können die Kanalnummer auch mit den Zifferntasten der Fernbedienung einstellen.

Sortieren (nur Analogkanäle)

Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

Alle wählen / Alle abwählen

• Alle wählen: Sie können alle Kanäle in der Kanalliste auswählen.
• Alle abwählen: Nun können Sie die Auswahl aller Kanäle aufheben.
  Alle abwählen können Sie nur wählen, wenn mindestens ein Kanal gewählt ist.

Autom. speichern

Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel "Kanalmenü".
Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Optionsmenü für Kanallisten (in Programmiert)

Mit dieser Menüoption können Sie eine Vormerkung anzeigen, ändern oder löschen. Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen.

Info ändern

Wählen Sie diese Option, um eine Vormerkung zu ändern.

Prog. Löschen

Wählen Sie diese Option, um eine Vormerkung zu stornieren.

Information

Wählen Sie diese Option, um eine Vormerkung anzuzeigen. (Sie können auch die Vormerkinformationen auswählen).

Alle wählen

Wählen Sie alle vorgemerkten Programme.

Programmiet 1 / 1 / 2009 13:59 5 TV1 Info ändern Prog. Löschen Information Alle wählen 20:59 2 TV3 21:59 2 TV3 Progmaär Sonnen Alle Zoom Wählen Extras Information

Konfigurieren des Bildmenüs

Modus

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Bildmodus durch Auswahl von Extras → Bildmodus einstellen.

Modus : Standard Hinter.Licht : 7 Kontrast : 95 Helligkeit : 45 Schärfe : 50 Farbe : 50 Farbton (G/R) : G50/R50 Erweiterte Einstellungen

Dynamisch

Wählen Sie diese Option für Anzeige mit höherer Auflösung bei starker Umgebungsbeleuchtung.

Standard

Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus.

Natürlich

Stellt das Bild für optimale und augenschonende Anzeige ein.

Diese Funktion ist im PC-Modus nicht verfügbar.

Film

Wählen Sie diese Option für die optimale Anzeige von Filmen in einem abgedunkelten Zimmer.

Hinter.Licht / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:

- Hinter.Licht: Hiermit stellen Sie die Helligkeit der LCD-Hintergrundbeleuchtung ein.

- Kontrast: Hiermit stellen Sie den Kontrast des Bilds ein.

- Helligkeit: Hiermit stellen Sie die Helligkeit des Bilds ein.

- Schärfe: Hiermit stellen Sie die Kantenauflösung des Bilds ein.

- Farbe: Hiermit stellen Sie die Farbsättigung des Bilds ein.

- Farbton (G/R): Hiermit stellen Sie die Farbtemperatur ein.

☑ Sie können die Funktion Farbton (G/R) im Analogmodus von TV, Ext., AV des PAL-Systems nicht verwenden.

Wenn Sie Änderungen an Hinter.Licht, Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend eingestellt.

Im PC-Modus können Sie nur Hinter.Licht, Kontrast und Helligkeit einstellen.

☑ Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Die im Betrieb verbrauchte Energiemenge geht deutlich zurück, wenn Sie die Helligkeit des Bildes reduzieren. Damit senken Sie die Betriebskosten.

Hintergrund 7 Verschieben Einstellen Eingeben Zurück

Erweiterte Einstellungen

Bei den neuen Fernsehgeräten von Samsung können Sie die Bildeinstellungen noch genauer anpassen als mit den früheren Modellen.

Erweiterte Einstellungen stehen in den Modi Standard oder Film zur Verfügung.
Im PC-Modus können von den Erweiterte Einstellungen nur Optimalkontrast, Gamma und Weißabgleich eingestellt werden.

Schwarzton → Aus / Dunkel / Dunkler / Dunkelst

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Erweiterte Einstellungen Schwarzton : Aus Optimalkontrast : Mittel Gamma : 0 Farbraum : Nativ Weißabgleich Flesh Tone : 0 Kantenglättung : Ein Navig. Eingabe Zurück

■ Optimalkontrast → Aus / Gering / Mittel / Hoch

Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

Gamma

Sie können die Intensität der Primärfarben (Rot, Grün und Blau) einstellen.

Farbraum

Der Farbraum ist eine Farbmatrix bestehend aus den Farben Rot, Grün und Blau. Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren.

• Auto: Bei automatischer Einstellung des Farbraums wird, je nach Programmquelle, der natürlichste Farbton eingestellt.
• Nativ: Der native Farbraum ermöglicht tiefe und lebhafte Farbtöne.
• Benutzerd.: Hiermit stellen Sie den Farbbereich wunschgemäß ein.

Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.
☑ Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. Wenn Sie zum Beispiel einen DVD-Player an HDMI 1 angeschlossen und sie gewählt haben, werden die Einstellungen und Parameter für diesen DVD-Player gespeichert.

– Farbe: Rot, Grün, Blau, Gelb, Zyan oder Magenta

Farbe ist verfügbar, wenn der Farbraum auf Benutzerd. eingestellt ist.
Unter Farbe können Sie die RGB-Werte der jeweils gewählten Farbe einstellen.
Wählen Sie Reset, um den eingestellten RGB-Wert zurückzusetzen.

• Rot: Hiermit stellen Sie Rotsättigung der gewählten Farbe ein.
• Grün: Hiermit stellen Sie Grünsättigung der gewählten Farbe ein.
• Blau: Hiermit stellen Sie Blausättigung der gewählten Farbe ein.
• Reset: Setzt den Farbraum auf die Standardwerte zurück.

Weißabgleich

Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.

• R-Offset: Hiermit stellen Sie die Dunkelheit der roten Farbe ein.
• G-Offset: Hiermit stellen Sie die Dunkelheit der grünen Farbe ein.
• B-Offset: Hiermit stellen Sie die Dunkelheit der blauen Farbe ein.
• R-Gain: Hiermit stellen Sie die Helligkeit der roten Farbe ein.
• G-Gain: Hiermit stellen Sie die Helligkeit der grünen Farbe ein.
• B-Gain: Hiermit stellen Sie die Helligkeit der blauen Farbe ein.
- Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Hautton

Sie können im Bild den Farbton Rosa (Fleischfarbe) betonen.

Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.

Kantenglättung → Aus / Ein

Sie können die Objektbegrenzungen im Bild betonen.

xvYCC → Aus / Ein

Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (d.h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist.

xvYCC ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Component eingestellt ist.
Diese Funktion wird, je nach externem Gerät, möglicherweise nicht unterstützt.

Bildoptionen

Im PC-Modus können von den Bildoptionen nur Farbtemp. und Größe eingestellt werden.

Farbtemp. → Kalt / Normal / Warm1 / Warm2 / Warm3

Warm1, Warm2 oder Warm3 nur aktiviert, wenn der Bildmodus auf Film eingestellt ist.
☑ Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Bildoptionen Farbtemp. : Normal Größe : Auto Breit Bildschirmmodus : 16:9 Digitale RM : Auto HDMI-Schwarzp. : Normal Filmmodus : Aus Blaumodus : Aus Navig. Eingabe Zurück

Größe

Gelegentlich möchten Sie vielleicht die Größe des auf Ihrem Monitor angezeigten Bilds ändern.

Ihr Fernsehgerät bietet Ihnen unterschiedliche Bildformate, die jeweils für einen bestimmten Bildsignaltyp ideal geeignet sind.

Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Im Allgemeinen sollten Sie doch so viel wie möglich im 16:9-Format fernsehen.

Diese Optionen können Sie auch durch Drücken der Taste P.SIZE auf der Fernbedienung aufrufen.
- Auto Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.
- 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen.
- BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3.
- Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern.
- 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.
- Bildanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt.
Je nach Signalquelle können die Bildgrößenoptionen variieren.
Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren.
Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden.
☑ Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.
Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein unbewegten Bild angezeigt haben.
BreitZoom: Wählen Sie durch Drücken der Taste ▶ die Option Position, und drücken Sie dann die Taste ENTER. Mit den Tasten ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTER.
Zoom: Wählen Sie durch Drücken der Taste ▶ die Option Position, und drücken Sie dann die Taste ENTER. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTER. Wählen Sie durch Drücken der Taste ▶ die Option Größe, und drücken Sie dann die Taste ENTER. Drücken Sie die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Drücken Sie dann die Taste ENTER.
☑ Auswahl von Bildanpassung im HDMI (1080i / 1080p) oder Komp. modus (1080i / 1080p): Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Position. Mit den Tasten ▲, ▼, ◀ oder ▶ können Sie das Bild verschieben.

- Reset: Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Reset, und drücken Sie dann die Taste ENTER ↙. Sie können die Einstellung initialisieren.

Wenn Sie die Funktion Bildanpassung zusammen mit einem 720p HDMI-Signal verwenden, wird wie bei Overscan oben, unten, links und rechts eine Zeile abgeschnitten.

Bildschirmmodus → 16:9 / BreitZoom / Zoom / 4:3

Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Auto Breit einstellen, können Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit einstellen.

• 16:9: Mit dieser Option stellen Sie das Breitbildformat 16:9 ein.
- BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3.
- Zoom: Hiermit vergrößern Sie das Bild vertikal.
• 4:3: Hiermit stellen Sie das Bildformat auf den Normal-Modus 4:3 ein.
Diese Funktion ist im Modus Auto Breit verfügbar.
Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar.

Digitale RM → Aus / Gering / Mittel / Hoch / Auto

Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu verringern.

Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird.

HDMI-Schwarzp. → Normal / Gering

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Diese Funktion ist nur aktiv, wenn ein externes Gerät über HDMI (RGB-Signale) mit dem TV verbunden ist.

Filmmodus → Aus / Auto1 / Auto2

Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.

Filmmodus wird bei TV, AV, COMPONENT(480i / 1080i) und HDMI(480i / 1080i). unterstützt.

• Aus: Deaktiviert den Filmmodus.
- Auto1: Hiermit wird das Bild bei Filmanzeige automatisch auf die beste Qualität eingestellt.
- Auto2: Automatische Optimierung von Videotext auf dem Bildschirm (ohne geschlossene Beschriftungen), wenn Sie einen Film sehen.

■ Blaumodus → Aus / Ein

Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können. Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die Farben Rot/Grün/Blau/Cyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden.

Blaumodus ist verfügbar, wenn der Bildmodus auf Film oder Standard eingestellt ist.

☐ Bild zurücksetzen → Bildmodus zurücksetzen / Abbrechen

Hiermit werden alle Bildeinstellungen auf die Standardwerte zurückgesetzt.

Bildmodus zurücksetzen: Alle aktuellen Bildwerte werden auf die Standardwerte zurückgesetzt.

Konfigurieren Ihrer PC-Software (unter Windows XP)

Im Folgenden sind die typischen Anzeigeeinstellungen für einen Windows-Computer aufgeführt. Die von Ihrem PC angezeigten Fenster entsprechen je nach installierter Windows-Version und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Dennoch sind die hier nachfolgenden grundlegenden Konfigurationsinformationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf die Systemsteuerung.
2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs“. Ein Dialogfeld wird geöffnet.

3. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld angezeigt.

4. Klicken Sie nun im Dialogfeld „Anzeige“ auf die Registerkarte „Einstellungen“.

- Das richtige (optimale) Bildformat lautet: 1920 x 1080 Pixel

- Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als

Einstellung 60 oder 60 Hz ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen.

Wenn das Signal des Computers den folgenden Standards entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal des Computers nicht diesen Standards entspricht, stellen Sie einen der aufgeführten Modi ein; Informationen hierzu entnehmen Sie der Bedienungsanleitung der Grafikkarte des Computers. Andernfalls wird u. U. nichts auf dem Bildschirm angezeigt. Für die auf der nächsten Seite gezeigten Anzeigemodi wurde das Bild bereits bei der Produktion optimiert.

D-Sub- und HDMI/DVI-Eingang

Modus	Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	44,772	59,855	74,500	-/+
	1280 x 720	56,456	74,777	95,750	-/+
	1280 x 960	75,231	74,857	130,000	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT / DTV CEA	1920 x 1080p	67,500	60,000	148,500	+/+

Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 3(DVI)-Anschluss erfolgen.
Das Zeilensprungverfahren wird nicht unterstützt.
Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.
Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.
Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauflösenden Modi (1920 x 1080) zu Bildrauschen führen.

Voreinstellung: Drücken Sie die Taste SOURCE (Quelle), um den Modus „PC“ einzustellen.

□ Autom. Einstellung

Verwenden Sie die Funktion zum automatischen Einstellen, damit sich das Fernsehgerät automatisch auf das empfangene Videosignal einstellt.

Bei dieser Funktion erfolgt auch automatisch eine Feineinstellung sowie die Anpassung der Frequenzwerte und Positionen.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die automatische Einstellung durch Auswahl von Extras → Autom. Einstellung durchführen.

Diese Funktion ist im DVI-HDMI-Modus nicht verfügbar.

Helligkeit : 45 Schärfe : 50 Autom. Einstellung PC-Bildschirm Erweiterte Einstellungen Bildoptionen Bild zurücksetzen

PC-Bildschirm

Grob / Fine

Durch das Einstellen der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

PC-Position

Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt.

Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein. Stellen Sie mit den Tasten ▲ oder ▼ die horizontale Position ein.

PC-Bildschirm Coarse 50 Fine 0 PC-Position Bild zurücksetzen Navig. Eingabe Zurück

Bild zurücksetzen

Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

Konfigurieren des Tonmenüs

Modus → Standard / Musik / Film / Sprache / Benutzerd.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Tonmodus durch Auswahl von Extras → Tonmodus konfigurieren.

• Standard: Auswahl des normalen Tonmodus.
- Musik: Betont die Musik im Verhältnis zu Stimmen.
• Film: Ermöglicht optimale Tonwiedergabe für Filme.
- Sprache: Betont Stimmen im Verhältnis zu anderen Tönen.
- Benutzerd.: Abrufen ihrer benutzerdefinierten Toneinstellungen.

Modus : Benutzerd. Equalizer SRS TruSurround HD : Aus Wiedergabesprache : ---- Audioformat : ---- Audio für Sehgeschädigte Auto. Lautst. : Aus Lautsprecher auswählen : TV-Lautsprecher

Equalizer

Sie können den Ton Ihrem persönlichen Geschmack anpassen.

• Modus: Auswählen des Tonmodus der definierten Einstellungen.
  • Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandbreitenanpassung): Zum Einstellen der unterschiedlichen Bandbreitenfrequenzen.
• Reset: Hiermit stellen Sie die Equalizereinstellungen auf die Standardwerte zurück.

☐ SRS TruSurround HD → Aus / Ein

SRS TEXT (SRS-Text) ist eine patentierte SRS-Technologie, die das Problem mit der Ausgabe von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Gerätelautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können SRS TruSurround HD außerdem durch Auswahl von Extras → SRS TS HD anpassen.

Wiedergabesprache

Sie können die Standardsprache für Audio ändern. Zeigt die Sprachinformationen für den eingehenden Audiostream an.

Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen.
Sie können nur Sprachen auswählen, die auch tatsächlich übertragen werden.

☐ Audioformat → MPEG / Dolby Digital

Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher.

Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen.
Entsprechend dem Sendesignal wird Audioformat angezeigt.

□ Audio für Sehgeschädigte

Dies ist eine zusätzliche Audiofunktion, mit der für sehbehinderte Personen eine zusätzliche Tonspur wiedergegeben wird. Diese Funktion verarbeitet den Audiostream für die AB (Audio-Beschreibung), sofern diese vom Sender zusammen mit dem Vordergrundton übertragen wird. Der Benutzer kann die Audio-Beschreibung aktivieren oder deaktivieren und die Lautstärke einstellen.

Drücken Sie die Taste AD auf der Fernbedienung, um Aus oder Ein zu wählen.

Audio für Sehgeschädigte → Aus / Ein

Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.

Lautst.

Hiermit stellen Sie die Lautstärke des Audiokommentars für Sehbehinderte ein.

Lautst. ist aktiv, wenn Audio für Sehgeschädigte aktiviert Ein ist.
Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen.

□ Auto. Lautst. → Aus / Ein

Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.

□ Lautsprecherauswahl

Wenn Sie fernsehen, während das Gerät an ein Heimkinosystem angeschlossen ist, schalten Sie die Fernsehlautsprecher aus, damit Sie nur den Ton der (externen) Lautsprecher des Heinkinosystems hören.

• Ext. Lautsprecher: Tonwiedergabe über die externen Lautsprecher (Heimkinosystem).
  • TV-Lautsprecher: Verwenden Sie diese Option, um den Ton über die Fernsehlautsprecher wiederzugeben.
  Die Lautstärketasten und MUTE sind deaktiviert, wenn Lautsprecherauswahl auf Ext. Lautsprecher geschaltet ist.
  Wenn Sie im Menü Lautsprecherauswahl die Option Ext. Lautsprecher wählen, werden die Audioeinstellungen eingeschränkt.

	Eingebaute Lautsprecher des Fernsehgeräts	Audioausgang (Optical) zum Soundsystem
	RF / AV / Komp. / PC / HDMI	RF / AV / Komp. / PC / HDMI
TV-Lautsprecher	Audioausgang	Audioausgang
Ext. Lautsprecher	Ton aus	Audioausgang
Kein Videosignal	Ton aus	Ton aus

☐ Ton zurücksetzen → Alle zurücksetzen / Ton-Modus reset / Abbrechen

Sie können alle Audioeinstellungen wieder auf die Werkseinstellungen zurücksetzen.

Ton-Modus reset: Alle aktuellen Tonwerte werden auf die Standardwerte zurückgesetzt.

Ton zurücksetzen Optionen für Zurücksetzen des Tons auswählen. Alle zurücksetzen Ton-Modus reset Abbrechen Navig. Eingabe Zurück

Tonmodus wählen

Sie können den Tonwiedergabemodus durch Drücken der Taste DUAL wählen. Wenn Sie die Taste drücken, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.

	Audiosystem	Dual 1 / 2	Standard
A2-Stereo	Mono	MONO	Automatischer Wechsel
	Stereo	STEREO ↔ MONO
	Dual	DUAL 1 ↔ DUAL 2	DUAL 1
NICAM-Stereo	Mono	MONO	Automatischer Wechsel
	Stereo	MONO ↔ STEREO
	Dual	MONO ↔ DUAL 1DUAL 2	DUAL 1

☐ Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln.
Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert.
Diese Funktion ist nur im TV-Modus verfügbar.

Konfigurieren der Menüeinstellungen

Menüsprache

Sie können die Menüsprache festlegen.

Zeit

Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel 'Einstellen der Uhrzeit'.

Plug & Play Menüsprache : Deutsch Zeit Sendungsoptionen Sicherheit Allgemein

□ Sendungsoptionen

Untertitel

Sie können Untertitel aktivieren und deaktivieren. Mit diesem Menü legen Sie den Untertitelmodus fest. Die Menüoption Normal ist die Grundeinstellung für Untertitel, und die Option Schwerhörig ist für hörgeschädigte Personen bestimmt.

- Untertitel → Aus / Ein

Untertitel aktivieren oder deaktivieren.

• Modus → Normal / Schwerhörig

Hiermit können Sie den Modus der Untertitelfunktion einstellen.

- Untertitelsprache

Hiermit können Sie die Untertitelsprache festlegen.

Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhörig nicht unterstützt, wird selbst bei ausgewählter Funktion Schwerhörig automatisch die Funktion Normal aktiviert.
Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.
Sie können diese Optionen auswählen, indem Sie einfach die Taste SUBT. auf der Fernbedienung drücken.

Digitaltext → Deaktivieren / Aktivieren (nur Großbritannien)

Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert.

Ein internationaler Standard für Datenkompressionssysteme für Multimedia- und Hypermedia-Anwendungen. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine Technologie für Laufzeitinteraktion mit dem Benutzer, und sie wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele.

Teletextsprache

Sie können die Videotextsprache durch Auswählen des Sprachtyps einstellen.

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

Benutzerdef.

- Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache

Mit dieser Funktion können Sie eine der verfügbaren Sprachen wählen. Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Kanal auswählt.

Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Videotextsprache im Menü 'Sprache' automatisch in die gewünschte Sprache geändert.

Mit den Untermenüs für die Untertitelsprache, Audiosprache und Videotextsprache im Menü 'Sprache' zeigen Sie eine Liste der vom aktuellen Kanal unterstützten Sprachen an, und die aktuelle Auswahl wird hervorgehoben. Wenn Sie die Spracheinstellung ändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und Teletext-Sprache im Menü Voreinstellung.

Common Interface

- CI-Menü

Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü 'PC Card' (PC-Karte).

• Anwendungsinformationen

Die folgenden Erklärungen gelten für den Fall, dass ein CAM-Modul in den CI-Schlitz gesteckt ist und angezeigt wird. In den Anwendungsinformationen wird die CI(CI+)-Karte beschrieben. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch telefonische Bestellung erwerben.
2. Schieben Sie die CI(CI+)-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt.
3. Schieben Sie das CAM-Modul mit installierter CI(CI+)-Karte in den CI-Steckplatz (Common Interface) hinein. (Schieben Sie das CAM-Modul in Pfeilrichtung bis zum Anschlag, sodass es parallel mit dem Steckplatz ist.)
4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

Sicherheit

Kindersicherung → Aus / Ein

Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0-0-0-0. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen.
Sie können einige der Kanäle in der Kanalliste sperren.
Kindersicherung ist nur im TV-Modus verfügbar.

Sicherungsstufe → Sicherungsstufe

Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen. Hierzu verwenden Sie eine benutzerdefinierte vierstellige PIN.

Die für Sicherungsstufe verfügbaren Elemente können in Abhängigkeit vom jeweiligen Land variieren.
Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgeräts lautet '0-0-0-0'. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen.
Nachdem die Altersbeschränkungen eingestellt sind, wird das Symbol '☐' angezeigt.
Alle zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen aufzuheben. Keine zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen zu aktivieren.

PIN ändern

Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgeräts lautet '0-0-0-0'.
Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf 0-0-0-0: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).

Allgemein

■ Spielemodus → Aus / Ein

Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemenüs ein realitätsnaheres Spielerlebnis genießen.

Einschränkungen im Spielmodus (Achtung!)

• Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen möchten, beenden (Aus) Sie über das Einrichtmenü den Spielemodus.
• Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht.

Spielemodus ist im normalen TV-, PC- und Ext.-Modus nicht verfügbar.

Kontrollieren Sie, ob der Spielemodus noch aktiviert (Ein) ist, wenn die Bildqualität bei angeschlossenem externem Gerät schlecht ist. Deaktivieren Sie den Spielemodus (Aus) und schließen Sie externe Geräte an.

Wenn der Spielemodus aktiviert ist:

• Der Bildmodus wird automatisch auf Standard eingestellt und kann nicht geändert werden.
• Der Tonmodus wird automatisch auf Benutzerd. eingestellt und kann nicht geändert werden. Passen Sie den Ton unter Verwendung des Equalizers an.
• Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.

Energiesparmod. → Aus / Gering / Mittel / Hoch / Bild aus / Auto

Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie Energiesparmod. auf Hoch ein, um sowohl die Augenermüdung als auch den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet und Sie können nur noch den Ton hören. Drücken Sie eine beliebige Taste, um Bild aus zu beenden.

Im Menü Extras wird die Funktion Bild aus nicht unterstützt.
Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können zudem die Energiesparoption durch Auswahl von Extras → Energiesparmod. anpassen.

Menütransparenz → Hell / Dunkel

Sie können die Transparenz des Menüs einstellen.

Melodie → Aus / Gering / Mittel / Hoch

Es kann eine Melodie abgespielt werden, wenn der Bildschirm an- oder ausgeschaltet wird.

Die Melodie wird nicht abgespielt.

– Das Fernsehgerät gibt keinen Ton aus, weil die MUTE-Taste gedrückt wurde.
- Das Fernsehgerät gibt keinen Ton aus, weil die Lautstärketaste (-) solange gedrückt wurde, bis der Ton aus war.
– Das Fernsehgerät wurde mit dem Sleep-Timer ausgeschaltet.

Einstellen der Uhrzeit

Uhr

Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können.

Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.
Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.

Uhr-Modus

Sie können die aktuelle Zeit manuell oder automatisch einstellen.

• Auto: Hiermit stellen Sie die Uhrzeit automatisch anhand der Zeit aus der digitalen Übertragung ein.
• Manuell: Hiermit stellen Sie die aktuelle Zeit auf einen manuell eingestellten Wert ein.
  Je nach Sendestation und Signal erfolgt die automatische Zeiteinstellung möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen.
  Der Antennen- oder Kabelanschluss muss vorhanden sein, um die Zeit automatisch einzustellen.

Plug & Play Menüsprache : Deutsch Zeit Sendungsoptionen Sicherheit Allgemein

Zeit Uhr : --- : -- Sleep-Timer : Aus Timer 1 : Deaktiviert Timer 2 : Deaktiviert Timer 3 : Deaktiviert Navig. Eingabe Zurück

Zeit einstellen

Sie können die aktuelle Zeit manuell einstellen.

Diese Funktion ist nur verfügbar, wenn Sie Uhr-Modus auf Manuell eingestellt haben.
☑ Sie können Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen.

Sleep-Timer

Der Sleep-Timer schaltet das Fernsehgerät automatisch nach einer eingestellten Zeit (30, 60, 90, 120, 150, 180 Minuten) aus.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Sleep-Timer durch Auswahl von Extras → Sleep-Timer einstellen.
Um die Sleep-Timer-Funktion abzubrechen, wählen Sie Aus.

☐ Timer 1 / Timer 2 / Timer 3

Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen.

Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.

Anschaltzeit

Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion.

Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktivieren.

Ausschaltzeit

Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion.

Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktivieren.

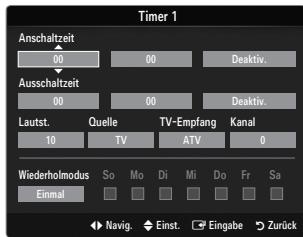

Timer 1 Anschaltzeit 00 00 Deaktiv. Ausschaltzeit 00 00 Deaktiv. Lautst. Quelle TV-Empfang Kanal 10 TV ATV 0 Wiederholmodus So Mo Di Mi Do Fr Sa Einmal Navig. Einst. Eingabe Zurück

Lautst.

Stellen Sie die gewünschte Lautstärke ein.

Quelle → TV / USB

Sie können den Inhalt des TV- oder USB-Gerät einstellen, der beim Anschalten des Fernsehers automatisch wiedergegeben wird. Wählen Sie TV oder USB. (Stellen Sie sicher, dass ein USB-Gerät an das Fernsehgerät angeschlossen ist.)

Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird die Diashow nicht wiedergegeben.

TV-Empfang (wenn Quelle auf TV eingestellt ist)

Wählen Sie ATV oder DTV.

Kanal (wenn Quelle auf TV eingestellt ist)

Wählen Sie den gewünschten Kanal.

Inhalt (wenn Source auf USB eingestellt ist)

Sie können auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien wählen, die beim Anschalten des Fernsehgeräts automatisch angezeigt werden.

Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden.
Wenn der Ordnername, der von der Inhaltsfunktion konfiguriert werden soll, zu lang ist, kann der Ordner nicht ausgewählt werden.

Wiederholmodus

Wählen Sie Einmal, Täglich, Mo\~Fr, Mo\~Sa, Sa\~So oder Manuell.

Wenn Manual gewählt ist, drücken Sie die Taste ▶, um den gewünschten Wochentag einzustellen. Drücken Sie die Taste ENTER ▶, wenn der gewünschte Tag markiert ist, und das Symbol √ wird angezeigt.
☑ Sie können die Stunden, Minuten und den Kanal auch über die Zifferntasten auf der Fernbedienung einstellen.
Autom. Ausschalten

Wenn Sie den Timer aktivieren, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine Funktionen verwendet wurden Diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist, und sie verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

Menü Eingang

Quellen

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- bzw. Blu-Ray-Player oder an einen Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. Stellen Sie die gewünschte Signalquelle ein.

Drücken Sie die Taste SOURCE auf der Fernbedienung, um eine externe Signalquelle anzuzeigen. Stellen Sie mit der TV-Taste den TV-Modus ein.

TV / Ext.1 / Ext.2 / AV / Component / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4

☑ Sie können nur solche externen Geräte wählen, die an das Fernsehgerät angeschlossen sind. Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben und am Anfang dargestellt. Nicht angeschlossene Signalquellen werden am Ende der Liste dargestellt.
Ext. und PC bleiben immer aktiviert.
Verwenden der Farbtasten auf der Fernbedienung in Verbindung mit der Kanalliste.

- Rot (Aktual.): Aktualisieren der angeschlossenen externen Geräte. Drücken Sie diese Taste, wenn Ihr Eingangsgerät angeschaltet und angeschlossen ist, aber nicht in der Liste erscheint.

- TOOLS (Extras): Anzeigen der Menüs Name bearb. und Information.

Eingang Quellen Name bearb.

Quellen TV Ext. 1 : - - Ext. 2 : - - PC : - - AV : - - Komp. : - - Aktual. Extras

Name bearb.

VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA

Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 3(DVI) angeschlossen wird, stellen Sie unter Name bearb. im Modus Eingang den HDMI3/DVI-Modus auf DVI PC ein.
Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 3(DVI)-Anschluss verbinden, stellen Sie den HDMI3/DVI-Modus im Bereich Name bearb. des Modus Eingang auf DVI oder DVI PC ein. In diesem Fall ist ein gesonderter Audioanschluss erforderlich.

Menü Unterstützung

□ Eigendiagnose

Bildtest

Bei schlechter Bildqualität führen Sie einen Bildtest durch. Prüfen Sie das bunte Testbild auf dem Bildschirm um festzustellen, ob das Problem weiterhin besteht.

• Ja: Wenn das Testbild nicht angezeigt wird oder wenn es verrauscht ist, wählen Sie Ja. Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie in diesem Fall beim beim Callcenter von Samsung.
• Nein: Wenn das Testbild fehlerlos angezeigt wird, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach.

Audiotest

Bei schlechter Tonqualität führen Sie einen Audiotest durch. Sie können die Tonqualität kontrollieren, indem Sie über den Fernseher ein im Gerät gespeicherte Melodie abspielen.

Eigendiagnose Software-Update HD-Anschlussplan Samsung kontaktieren

Eigendiagnose Bildtest Audiotest Signalinformation Navig. Eingabe Zurück

Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecherauswahl im Audiomenü auf TV-Lautsprecher eingestellt ist.
Die Melodie ist im Test auch dann zu hören, wenn Lautsprecherauswahl auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschaltet wurde.

• Ja: Wenn Sie den Ton beim Test nur durch einen Lautsprecher oder gar nicht hören, wählen Sie Ja. Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie in diesem Fall beim beim Callcenter von Samsung.
• Nein: Wenn Sie den Ton über die Lautsprecher hören können, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach.

■ Signalinformation (nur Digitalkanäle)

Im Gegensatz zu analogen Kanälen, deren Empfangsqualität von "verregnet" bis ungestört variieren kann, zeichnen sich digitale Kanäle (HDTV) dadurch aus, dass sie entweder perfekte Empfangsqualität bieten oder gar keinen Empfang ermöglichen. Deshalb können Sie anders als bei Analogkanälen keine Feinabstimmung vornehmen. Sie können aber Ihre Antenne so einstellen, dass der Empfang der verfügbaren Digitalkanäle besser wird.

Wenn die Signalstärkeanzeige ein schwaches Signal anzeigt, verändern Sie die Position Ihre Antenne so, dass die Signalstärke zunimmt. Machen Sie dies solange, bis Sie die optionale Ausrichtung mit dem stärksten Signal gefunden haben.

Software-Update

Möglicherweise wird Samsung in der Zukunft Upgrades der TV-Firmware anbieten. Diese Upgrades können über das Fernsehen ausgeführt werden, sofern es an das Internet angeschlossen ist, oder durch Herunterladen der neuen Firmware von samsung.com auf ein USB-Speichergerät.

Aktuelle Version, wenn die Software bereits im Fernsehgerät installiert ist.
Alternative Software (Sicherung) zeigt die alte Version an, die ersetzt wird.
Die Software wird angegeben als Jahr/Monat/Tag_Version. Je aktueller das Datum, desto neuer die Softwareversion. Installieren Sie möglichst immer die aktuellste Version.

Seitenverkleidung des Fernsehgeräts USB-Laufwerk 50Ω AV R M200

PER USB

Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, sobald das Firmwareupgrade abgeschlossen ist. Überprüfen Sie die Firmwareversion, nachdem das Upgrade durchgeführt wurde (die neue Version hat eine höhere Nummer als die ältere Version).

Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die werkseitigen Standardwerte zurückgesetzt. Wir empfehlen, diese Werte aufzuschreiben, damit Sie sie nach dem Upgrade einfach wieder einstellen können.

Software-Update Aktuelle Version 2009/01/18_000001 PER USB PER Channel Update im Standby : 45 Min Alternative Software 2009/01/15_00000 Navig. Eingabe Zurück

PER Channel

Aktualisierung der Software über das Sendesignal.

Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion nach verfügbarer Software und lädt sie herunter.
Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab.

Update im Standby

Um die Softwareaktualisierung mit eingeschaltetem Hauptnetz fortzusetzen, wählen Sie mit den Tasten ▲ oder ▼ „Ein“ aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der LCD-Bildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

Alternative Software (Sicherung)

Wenn es ein Problem mit der neuen Firmware gibt, durch das der Betrieb beeinflusst wird, können Sie die neue Software durch die vorherige Version ersetzen.

Wenn die Software geändert wurde, wird die vorhandene Software angezeigt.
☑ Sie können die aktuelle Software durch die alternative Software ersetzen, indem Sie "Alternative Software" wählen.

HD-Anschlussplan

In diesem Menü wird die Verbindungsmethode für optimale HDTV-Qualität vorgeschlagen. Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

□ Samsung kontaktieren

Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie finden hier Informationen zum Callcenter, zum Gerät und zum Herunterladen der Softwaredateien.

Anschließen eines USB-Geräts

1. Drücken Sie zum Einschalten des Computers die POWER-Taste.
2. Schließen Sie ein USB-Gerät mit Foto- und/oder Musikdateien an die USB -Buchse seitlich am Fernsehgerät an.
3. Wenn das Fenster zur Auswahl der Anwendung angezeigt wird, drücken Sie auf die Taste ENTER ↩, um Media Play (USB) zu wählen.

MTP (Media Transfer Protocol) wird nicht unterstützt.
Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt.
Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.
Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Speicherkarten und Flashkartenleser (Weder USB HDD noch HUB werden unterstützt.)
Stellen Sie die Verbindung direkt zum USB-Anschluss Ihres Fernsehgeräts her. Wenn Sie eine gesonderte Kabelverbindung verwenden, können USB-Kompatibilitätsprobleme auftreten.
Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.
Trennen Sie das USB-Gerät nicht, solange Daten geladen werden.
Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen.
Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.
Bei nicht unterstützten oder beschädigten Dateien wird die Meldung "Dateiformat wird nicht unterstützt" angezeigt.
MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung.
Wenn Sie zu einem anderen Foto wechseln, kann das Laden einige Sekunden dauern. In diesem Fall wird das Ladesymbol angezeigt.
Wenn mehr als ein MSC-Gerät angeschlossen ist, werden einige davon möglicherweise nicht anerkannt. Wenn ein Gerät hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird es möglicherweise nicht versorgt.
Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät möglicherweise nicht erkannt oder weist eine Störung auf.

Verwenden der Fernbedienungstasten im Menü Media Play

Taste	Vorgang
▲/▼/◄/►	Cursor bewegen und Elemente auswählen.
ENTER ➔	Markiertes Element auswählen. Bei der Wiedergabe einer Diashow oder einer Musikdatei:- Durch Drücken der Taste ENTER ➔ während der Wiedergabe wird die Wiedergabe unterbrochen.- Durch erneutes Drücken der Taste ENTER ➔ während der Wiedergabe wird die Wiedergabe fortgesetzt.
►/□□	Wiedergabe oder Pause der Diashow oder Musikdatei.
RETURN	Zurück zum vorherigen Menü.
TOOLS	Ausführen verschiedener Funktionen aus dem Photo- und Musikmenü.
■	Anhalten der aktuellen Präsentation oder Musikdatei.
◄◄/►►	Wechsel zur vorherigen Gruppe/nächsten Gruppe.
INFO	Anzeigen von Dateinformationen.
MEDIA.P	Beenden des Modus Media Play.
^ P ∨, EXIT, TV	Beenden des Modus Media Play und Rückehr in den TV-Modus.

Seitenverkleidung des Fernsehgeräts USB-Laufwerk AV110 VIDEO

Media Play SUM 851.86 MB/932.02 MB Free PHOTO Photo Music Setup SUM Gerät Zurück

Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) gespeicherte Foto- und/oder Musikdateien anzeigen bzw. wiedergeben.

Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf.

Öffnen des Menüs Media Play (USB).

1. Drücken Sie die Taste MENU. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Anwendung, und drücken Sie dann die Taste ENTER ↙.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Media Play (USB), und drücken Sie dann die Taste ENTER ↙.

Das Menü Media Play (USB) wird geöffnet.

Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media Play-Menü anzuzeigen.

Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Liste der Signalquellen anzuzeigen. Drücken Sie dann auf ▲ oder ▼, und wählen Sie USB.

Media Play SUM 851.86 MB/933.02 MB Free PHOTO Photo Music Setup SUM Gerät Zurück

MUTE SOURCE E1 E2 E3 E4 E5 E6 E7 E8 E9 E10 E11 E12 E13 E14 E15 E16 E17 E18 E19 E20 E21 E22 E23 E24 E25 E26 E27 E28 E29 E30 E31 E32 E33 E34 E35 E36 E37 E38 E39 E40 E41 E42 E43 E44 E45 E46 E47 E48 E49 E50 E51 E52 E53 E54 E55 E56 E57 E58 E59 E60 E61 E62 E63 E64 E65 E66 E67 E68 E69 E70 E71 E72 E73 E74 E75 E76 E77 E78 E79 E80 E81 E82 E83 E84 E85 E86 E87 E88 E89 E90 E91 E92 E93 E94 E95 E96 E97 E98 E99 E100

3 Drücken Sie die rote Taste und dann ▲ oder ▼, um den USB-Speicher zu wählen. Drücken Sie die Taste ENTER ↙.

Diese Funktion kann sich je nach USB-Speicher abweichen.

Der Name des USB-Geräts wird links unten auf dem Bildschirm angezeigt.

1. Drücken Sie die Tasten ◀ oder ▶, um ein Symbol (Photo, Music, Setup) auszuwählen, und drücken Sie dann die Taste ENTER ↙.

Um den Media Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P.

Sicheres Entfernen von USB-Geräten

Sie können das Gerät sicher vom Fernsehgerät entfernen.

1. Drücken Sie die TOOLS-Taste in der Dateiliste von Media Play oder während eine Diashow oder Musikdatei wiedergegeben wird.
2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Sicher entfernen und drücken Sie dann die Taste ENTER ↙.
3. Entfernen Sie das USB-Gerät sicher vom Fernsehgerät.

Photo 1231.jpg 1232.jpg 1233.jpg 5/15 1234.jpg Diashow Gruppe abspielen Information Sicher entfernen 1235.jpg .../Photo/ SUM Gerät Wählen Extras Ordner darüber

Bildschirmanzeige

Photo 1 2 1231.jpg 1232.jpg 1233.jpg 5/15 1234.jpg 1235.jpg 1236.jpg 1237.jpg ../Photo/ SUM Gerät Wählen Extras Ordner darüber 1Date(en) gew. ① ② ③ ④ ⑤

Abschnitt mit der Gruppenliste

Abschnitt mit der Dateiliste

Wechseln Sie mit den Auf- und Ab-Tasten entweder zum Abschnitt mit der Gruppenliste oder zum Abschnitt mit der Dateiliste. Wählen Sie einen Abschnitt und drücken Sie auf die Taste ◀ oder ▶, um einen Eintrag auszuwählen.

① Anzeigegruppen: Die Sortiergruppe mit der ausgewählten Musikdatei wird hervorgehoben.
② Ausgewählte Datei: Die gewählte Datei können Sie nun steuern. Die Fotodateien werden als Miniaturbilder angezeigt.
3 Aktuelles Gerät: Zeigt den Namen des aktuell ausgewählten Geräts an. Wählen Sie mit der roten Taste ein Gerät.

- Rote Taste (Gerät): Dient zur Auswahl eines angeschlossenen Geräts.

4 Informationen zur Auswahl von Elementen: Zeigt die Anzahl der Dateien an, die durch Drücken der gelben Taste ausgewählt wurden.
5 Hilfe

- Gelbe Taste (Wählen): Hiermit wählen Sie eine Datei aus der Dateiliste aus. Die ausgewählten Dateien werden mit dem Symbol √ gekennzeichnet. Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren.

- TOOLS-Taste (Extras): Hiermit zeigen Sie die Optionsmenüs an. (Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status.)

Menü der Optionen für Fotolisten

1. Drücken Sie die Taste MEDIA.P.
2. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Photo, und drücken Sie dann die Taste ENTER ↙.
3. Wählen Sie die gewünschte Musikdatei mit den Tasten ◀ oder ▶.

Wählen mehrerer Fotos

• Wählen Sie die gewünschte Musikdatei mit den Tasten ◀ oder ▶. Drücken Sie dann die gelbe Taste.
• Wiederholen Sie den obigen Vorgang, um mehrere Fotodateien auszuwählen.

• Links neben dem Namen der Fotodatei wird das Symbol √ angezeigt.

• Drücken Sie die Taste TOOLS.

Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status.

Photo 5/15 Dishow Gruppe alspielen Information Sicher entfernen 1234.jpg 1233.jpg 1232.jpg 1231.jpg 1230.jpg 1229.jpg 1228.jpg ../Photo/ SUM Gerät Wählen Extras Ordner darüber

□ Diashow

Mit diesem Menübefehl können Sie eine Diashow mit den Fotodateien auf dem USB-Speicher ablaufen lassen.

Gruppe abspielen

Mit diesem Menübefehl können Sie eine Diashow nur mit den Fotodateien aus der aktuell ausgewählten Sortiergruppe ablaufen lassen.

☐ Alle abwählen (Wenn mindestens eine Datei gewählt ist)

Sie können die Auswahl aller Dateien aufheben.

Das Zeichen √ zur Darstellung der entsprechenden Datei wird ausgeblendet.

Information

Die Informationen der Fotodatei wie Name, Größe, Auflösung, Änderungsdatum und Pfad werden angezeigt.

☑ Sie können die Informationen von Fotodateien mit den gleichen Verfahren auch während einer Diashow anzeigen.
Drücken Sie die Taste INFO, um Informationen anzuzeigen.

Sicher entfernen

Sie können das Gerät sicher vom Fernsehgerät entfernen.

Anzeigen von Diashows

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.
2. Drücken Sie die Taste TOOLS.
3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Diashow, und drücken Sie dann die Taste ENTER ↙.

Alle Dateien in der Dateiliste werden für die Diashow verwendet.

Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt.
Die Diashow wird entsprechend der Sortierreihenfolge in der Dateiliste ausgeführt.
☑ Musikdateien können während der Diashow automatisch abgespielt werden, wenn Hintergrundmusik aktiviert (Ein) ist.
Drücken Sie die Fernbedienungstaste ▶(Play)/ENTER ↙, während die Fotoliste angezeigtwird, um die Diashow zu starten.
Diashow-Steuertasten

Taste	Vorgang
ENTER	Abspielen/Pause der Diashow.
	Abspielen der Diashow.
	Diashow anhalten.
	Beenden Sie die Diashow und wechseln Sie wieder zur Fotoliste.
	Ändern der Abspielgeschwindigkeit der Diashow.
TOOLS	Hiermit führen Sie verschiedene Funktionen aus den Fotomenüs aus.

Photo 1 2 5/15 Dishow Gruppe abspielen Information Sicher entfernen 1234.jpg 1233.jpg 1232.jpg 1231.jpg .../Photo/ SUM Gerät Wählen Extras Ordner darüber

Abspielen der aktuellen Gruppe

1. Drücken Sie die Taste ▼, um zum Abschnitt mit der Gruppenliste zu wechseln.
2. Drücken Sie die Tasten ◀ und ▶, um eine Gruppe auszuwählen.
3. Drücken Sie die Taste ▶ (Wiedergabe). Eine Diashow mit den Dateien der gewählten Gruppe beginnt.

- Alternative

1. Wählen Sie im Abschnitt mit der Dateiliste die Dateien aus der gewünschten Gruppe aus.

Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste (REW) oder ▶▶ (FF).

1. Drücken Sie die Taste TOOLS.
2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die Taste ENTER ↙.
   Nur die Fotos aus der Sortiergruppe mit den ausgewählten Dateien werden für die Diashow verwendet.

Photo 1 2 5/15 1231.jpg 1232.jpg 1233.jpg 1234.jpg 1235.jpg 1236.jpg 1237.jpg ../Photo/ SUM Gerät Wählen Extras Ordner darüber

So starten Sie eine Diashow nur mit den gewählten Dateien

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.
2. Wählen Sie das gewünschte Foto mit den Tasten ◀ oder ▶ aus der Dateiliste aus.
3. Drücken Sie die gelbe Taste.
4. Wiederholen Sie den obigen Vorgang, um mehrere Fotodateien auszuwählen.

Links neben dem Namen der Fotodatei wird das Symbol √ angezeigt.
Wenn Sie nur eine Datei wählen, wird keine Diashow gestartet.
Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

1. Drücken Sie die Taste ▶ (Wiedergabe) / ENTER ↙ .

Die ausgewählten Dateien werden für die Diashow verwendet.

- Alternative:

1. Wählen Sie die gewünschten Fotos mit der gelben Taste aus der Dateiliste aus.
2. Drücken Sie die Taste TOOLS.
3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Diashow, und drücken Sie dann die Taste ENTER ☐. ☑ Die ausgewählten Dateien werden für die Diashow verwendet.

Menü der Optionen für Diashows

1. Während einer Diashow (oder beim Anzeigen eines Fotos) drücken Sie die Taste TOOLS, um die Option einzustellen.
2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option, und drücken Sie dann die Taste ENTER ↙.

☐ Diashow anhalten / Diashow starten

Hiermit können Sie eine Diashow starten oder anhalten.

☐ Diashow-Geschw. → Langsam / Normal / Schnell

Sie können die Geschwindigkeit der Diashow festlegen.

Diese Funktion ist nur während einer Diashow verfügbar.
Wenn Sie die Tasten (REW) oder (FF) während einer Diashow drücken, können Sie auch deren Abspielgeschwindigkeit ändern.

Drehen

Sie können alle auf einem USB-Speichergerät gespeicherten Dateien drehen.

Wenn Sie die Taste ◀ drücken, wird es nacheinander um 270°, 180°, 90° und 0° gedreht.
Wenn Sie die Taste ▶ drücken, wird das Foto nacheinander um 90°, 180°, 270° und 0° gedreht.
Die gedrehte Datei wird nicht gespeichert.

Zoom

Sie können alle auf einem USB-Speichergerät gespeicherten Fotos vergrößern. (x1 → x2 → x4)

Um das vergrößerte Foto zu verschieben, drücken sie die Taste ENTER und anschließend ▲/▼/◄/►. Beachten Sie, dass die Funktion zum Verschieben deaktiviert ist, wenn das vergrößerte Bild kleiner als das ursprüngliche Fenster ist.
Die vergrößerte Datei wird nicht gespeichert.

Hintergrundmusik

Sie können die Hintergrundmusik auswählen, während Sie eine Diashow anzeigen.
Um diese Funktion zu verwenden, müssen auf dem UB-Speicher Musik- und Fotodateien gespeichert sein.

Hintergrundmusik → Aus / Ein

• Aus: Die Hintergrundmusik wird nicht wiedergegeben.
- Ein: Sofern die Hintergrundmusik verfügbar ist, wird sie abgespielt, wenn Sie diese Funktion aktivieren *Ein).

■ Musikdatei wählen (0 Datei(en) gew.)

Nur die gewählte Musikdatei wird als Hintergrundmusik eingestellt.

☐ Bildeinstellungen / Toneinstellungen

Sie können die Bild- und Toneinstellungen festlegen.

Information

Die Informationen zur Fotodatei werden angezeigt.

Sicher entfernen

Sie können das Gerät sicher vom Fernsehgerät entfernen.

Extras Detener presentación Diashow-Geschwindigkeit : Normal Drehen Zoom Hintergrundmusk Bildeinstellungen Toneinstellungen Information Sicher entfernen Navig. Eingabe Beenden

1. Drücken Sie die Taste MEDIA.P.
2. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Music, und drücken Sie dann die Taste ENTER 🔍.
3. Drücken Sie die Taste ◀ oder ▶, um die gewünschte Musikdatei zu wählen.
   Wählen mehrerer Musikdateien
4. Wählen Sie mit den Tasten ◀ oder ▶ die gewünschte Musikdatei. Drücken Sie dann die gelbe Taste.
5. Wiederholen Sie den obigen Vorgang, um mehrere Musikdateien auszuwählen.

6. Links neben dem Namen der Musikdatei wird das Symbol √ angezeigt.

7. Drücken Sie die Taste TOOLS.

Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status.

Music Traurig 3/27 Glen Hans Once Ost 2007 Soundtrack I Love You Gruppe abspielen Information Sicher entfernen Hafals Gold Shine ../Music/ SUM Gerät Wählen Extras Ordner darüber

Gruppe abspielen

Mit diesem Menübefehl können Sie nur die Musikdateien aus der aktuell ausgewählten Sortiergruppe abspielen.

☐ Alle abwählen (Wenn mindestens eine Datei gewählt ist)

Sie können die Auswahl aller Dateien aufheben.

Das Zeichen √ zur Darstellung der entsprechenden Datei wird ausgeblendet.

Information

Die Informationen der Fotodatei wie Name, Größe, Änderungsdatum und Pfad werden angezeigt.

Sie können die Informationen von Musikdateien mit den gleichen Verfahren auch während Gruppe abspielen anzeigen.
Drücken Sie die Taste INFO, um Informationen anzuzeigen.

Sicher entfernen

Sie können das Gerät sicher vom Fernsehgerät entfernen.

Wiedergeben einer Musikdatei

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.
2. Drücken Sie die Taste ◀ oder ▶, um eine Musikdatei zu wählen, die abgespielt werden soll.
3. Drücken Sie die Taste ▶ (Wiedergabe)/ENTER

Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert wurden.

Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt.
Um die Musiklautstärke anzupassen, drücken Sie auf der Fernbedienung die

Lautstärketaste auf der Fernbedienung. Wenn Sie den Ton ausschalten möchten, drücken Sie die MUTE-Taste auf der Fernbedienung.

00:00:04 / 00:04:04 3/37 Way I Love You HaHaHa SUM Pause Zurück / Weiter Extras Zurück

Wenn der Ton beim Abspielen von MP3-Datei 'schräg' ist stellen Sie im Tonmenü den Equalizer und SRS TruSurround HD ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.)
Die Abspieldauer einer Musikdatei wird möglicherweise als '00:00:00' angezeigt, wenn am Anfang der Datei keine Informationen über die Abspieldauer gefunden werden.
◀◀ (REW) oder ▶▶ (FF) sind bei der Wiedergabe funktionslos.

Regler für Musikwiedergabe

Taste	Vorgang
ENTER	Wiedergabe/Pause einer Musikdatei.
	Spielen Sie die Musikdatei ab.
	Hiermit wird die Musikdatei angehalten.
	Beenden des Wiedergabemodus und Rückkehr zur Musikliste.
TOOLS	Hiermit führen Sie verschiedene Funktionen aus den Musikmenüs aus.

Symbol für Informationen zur Musik-Funktion

	Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) wiederholt abgespielt.Wiederhol-M. ist aktiviert (Ein).
	Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) einmal abgespielt.Wiederhol-M. ist deaktiviert (Aus).

Abspielen einer Musikgruppe

1. Drücken Sie die Taste ▼, um zum Abschnitt mit der Gruppenliste zu wechseln.
2. Drücken Sie die Tasten ◀ und ▶, um eine Gruppe auszuwählen.
3. Drücken Sie die Taste ▶ (Wiedergabe). Die Dateien der ausgewählten Gruppe werden nun abgespielt.

• Alternative:

1. Wählen Sie im Abschnitt mit der Dateiliste die Dateien aus der gewünschten Gruppe aus.

Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste ◀◀ (REW) oder ▶▶ (FF).

1. Drücken Sie die Taste TOOLS.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die TasteENTER ↩.

Die Musikdateien in der Sortiergruppe einschließlich der markierten Datei werden einmal abgespielt.

Abspielen ausgewählter Musikdateien

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.
2. Wählen Sie mit den Tasten ◀ oder ▶ die gewünschte Musikdatei.
3. Drücken Sie die gelbe Taste.
4. Wiederholen Sie den obigen Vorgang, um mehrere Musikdateien auszuwählen.

Links neben dem Namen der Musikdatei wird das Symbol √ angezeigt.
Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

1. Drücken Sie die Taste ▶ (Wiedergabe)/ENTER

Die gewählten Dateien werden nun wiedergegeben.

Menü der Optionen für die Musikwiedergabe

□ Wiederhol-M. → Ein / Aus

Sie können Musikdateien wiederholt abspielen.

☐ Bildeinstellungen / Toneinstellungen

Sie können die Bild- und Toneinstellungen konfigurieren.

Information

Die Informationen zur Musikdatei werden angezeigt.

Sicher entfernen

Sie können das Gerät sicher vom Fernsehgerät entfernen.

Extras Wiederhol-Modus An Bildeinstellungen Toneinstellungen Information Sicher entfernen Navig. Einst. Beenden

Verwenden des Menüs Einstellungen

Mit dem Setup zeigen Sie die im Media Play-Menü vorgenommenen Benutzereinstellungen an.

1. Drücken Sie die Taste MEDIA.P.
2. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option sETUP, und drücken Sie dann die Taste ENTER ☐.
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option aus.
4. Wählen Sie die Option mit den Tasten ◀ oder ▶ aus.

Um denMedia Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P.

■ Musik wiederholen → Ein / Aus

Hiermit können Sie Musikdateien wiederholt abspielen.

Laufzeit Bildschirmsch. → 2 Std. / 4 std. / 8 std.

Wählen Sie die Wartezeit bis zum Aktivieren des Bildschirmschoners.

Information

Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

Sicher entfernen

Sie können das Gerät sicher vom Fernsehgerät entfernen.

Media Play SUM 851.86 MB/933.02 MB Freq SETUP Photo Music Setup SUM Gerät Beenden

Setup Musik wiederholen Ein Laufzeit Bildschirmsch. : 2 Std. Information Sicher entfernen SUM Gerät Navig. Einst. Zurück

Was ist Anynet+?

Bei Anynet ^+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet ^+ -System unterstützt nur Anynet ^+ -fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet ^+ auf Ihrem Gerät.

Anschließen an ein Fernsehgerät

1. Verbinden Sie einen der Anschlüsse HDMI IN (1, 2, 3(DVI) oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet ^+ -Gerät. Verwenden Sie hierfür ein HDMI-Kabel.

Anschluss an das Heimkinosystem

1. Verbinden Sie einen der Anschlüsse HDMI IN (1, 2, 3(DVI) oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet ^+ -Gerät. Verwenden Sie hierfür ein HDMI-Kabel.
2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel.

Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels.
Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Kabel-/Sattellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen.
Schließen Sie nur ein Heimkinosystem an.
☑ Sie können Anynet ^+ -Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet ^+ -Funktionen.
Anynet ^+ arbeitet, wenn das AV-Gerät, das Anynet ^+ unterstützt, im Standby-Modus oder angeschaltet ist.
Anynet ^+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Anynet ^+ -Menü auch durch Auswahl von Extras → Anynet ^+ (HDMI-CEC) auswählen.

□ Einstellungen

Anynet ^+ (HDMI-CEC) → Aus / Ein

Damit Sie die Funktionen von Anynet ^+ nutzen können, muss Anynet ^+ (HDMI-CEC) aktiviert (Ein) sein.

Wenn die Funktion Anynet ^+ (HDMI-CEC) deaktiviert ist, sind auch alle Funktionen in Verbindung mit Anynet+ deaktiviert.

■ Autom. Ausschalten → Nein / Ja

Automatisches Abschalten von Anynet ^+ -Geräten durch Abschalten des Fernsehgeräts

☑ Damit Sie Anynet ^+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein.

Wenn Sie Autom. Ausschalten aktivieren (auf Ja setzen), werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das externe Gerät jedoch gerade aufnimmt, wird es möglicherweise abgeschaltet oder auch nicht.

Media Play (USB) Anynet+(HDMI-CEC)

Anynet+ Einstellungen Anynet+(HDMI-CEC) : Ein Autom. Ausschalten : Ja Navig. Eingabe Zurück

Anynet* Einstellungen Anynet+(HDMI-CEC) : Ein Autom. Ausschalten : Ja Navig. Eingabe Zurück

Wechseln zwischen von Anynet ^+ -Geräten

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER ↩, um Anynet⁺ (HDMI-CEC) auszuwählen.
2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Geräteliste, und drücken Sie dann die Taste ENTER.

Anynet ^+ -Geräte aufgelistet.
Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um nach Geräten zu suchen.

1. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER ↙. Das System wechselt zum ausgewählten Gerät.

Nur wenn Sie Anynet ^+ (HDMI-CEC) im Anwendung-Menü aktivieren (Ein), wird das Menü Geräteliste angezeigt.

Anynet+ Fernsehen Geräteliste Aufnahme: DVD R DVDR MENU DVDR INFO Empfänger Aus Einstellungen Navig. Eingabe Zurück

Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen.
Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab.
Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt.
Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste automatisch die Geräteliste, aber die an das Fernsehgerät angeschlossenen Geräte erscheinen dennoch möglicherweise nicht in der Geräteliste. Drücken Sie die rote Taste, um die angeschlossenen Geräte zu suchen.
Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet ^+ -Funktion nicht verwenden. Achten Sie darauf, immer nur mit Geräteliste zu einem Anynet ^+ -Gerät zu wechseln.

Anynet ^+ -Menü

Der Inhalt des Anynet ^+ -Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet ^+ -Geräte ab.

Anynet+-Menü	Beschreibung
Fernsehen	Wechsel vom Anynet+-Modus zum Fernsehmodus.
Geräteliste	Anzeige der Anynet+-Geräteliste.
(Geräte_Name) MENU	Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt.
(Geräte_Name) INFO	Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt.
Aufnahme: (*Aufnahmegerät)	Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.)
Aufnahme anhalten: (*Aufnahmegerät)	Beenden der Aufnahme.
Empfänger	Die Tonausgabe erfolgt über den Receiver.

☑ Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name).

Im Anynet ^+ -Modus verfügbare Tasten der TV-Fernbedienung

Gerätetyp	Betriebsstatus	Verfügbare Tasten
Anynet+-Gerät	Nach dem Wechseln zum Gerät wird das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt.	Zifferntasten▲/▼/◄/►/ Taste ENTERFarbtasten / EXIT-Taste
	Nach dem Wechseln zum Gerät beim Abspielen einer Datei.	◀◀(Suche rückwärts) / ►▶(Suche vorwärts)■(Stopp) / ►(Wiedergabe) / □□(Pause)
Gerät mit eingebautem Tuner	Nach dem Wechseln zum Gerät beim Fernsehen.	P √ / P ∧-Taste
Audiogerät	Beim Aktivieren des Receivers.	− ↗ + / MUTE-Taste

Die Anynet ^+ -Funktion ist nur nutzbar, wenn auf der Fernbedienung das Fernsehgerät als Empfänger eingestellt ist.

Die □-Taste ist nur im Aufnahmestatus belegt.

☑ Sie können Anynet ^+ -Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können Anynet ^+ -Geräte nur mit der TV-Fernbedienung steuern.

Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet ^+ -Gerät nochmals aus.

Die Anynet ^+ -Funktionen sind für Geräte anderer Hersteller nicht verfügbar.

Die Funktionen der Tasten ◀◀, ►▶ können je nach Gerät unterschiedlich sein.

Aufnahme

Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER ☐, um Anynet+ (HDMI-CEC) auszuwählen.
2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein die Funktion zum sofortigen Aufnehmen, und drücken Sie dann die Taste ENTER ▶. Die Aufnahme beginnt.

Bei mehr als einem Aufnahmegerät

Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Gerät, und drücken Sie dann die Taste ENTER ☐. Die Aufnahme beginnt.
Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Device List und drücken Sie die rote Taste, um nach Geräten zu suchen.

1. Zum Beenden drücken Sie die Taste EXIT.

☑ Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme: (Geräte_Name).
☑ Durch Drücken von ☐ wird die gerade laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen.
Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts.

Anynet* Fernsehen Geräteliste Aufnahme: DVD DVDR MENU DVDR INFO Empfänger Aus Einstellungen Navig. Eingabe Zurück

Wiedergabe über einen Receiver (Heimkinosystem)

Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER ↩, um Anynet⁺ (HDMI-CEC) auszuwählen.
2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Empfänger. Drücken Sie die Taste ◀ oder ▶, und wählen Sie On oder Off.
3. Zum Beenden drücken Sie die Taste EXIT.

Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt.
Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem Ausgang DIGITAL AUDIO OUT (OPTICAL) des Fernsehgeräts verbunden haben.
Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben.
Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, während der Empfänger angeschaltet (Ein) ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise Lautsprecher auswählen auf Ext. Lautsprecher gesetzt, wenn Sie das Fernsehgerät wieder anschalten.

Anynet+ Fernsehen Geräteliste Aufnahme: DVDR DVDR MENU DVDR INFO Empfänger Aus Einstellungen Navig. Enter Zurück

Problem	Mögliche Lösung
Anynet^+ funktioniert nicht.	Überprüfen Sie, ob das Gerät Anynet^+ -tauglich ist. Das Anynet^+ -System unterstützt nur Anynet^+ -fähige Geräte.Schließen Sie nur einen Receiver (Heimkinosystem) an.Prüfen Sie, ob das Netzkabel des Anynet^+ -Geräts richtig angeschlossen ist.Prüfen Sie die Video/Audio/HDMI 1.3-Kabelverbindungen des Anynet^+ -Geräts.Prüfen Sie, ob Anynet^+ (HDMI-CEC) im Setupmenü von Anynet^+ aktiviert ist.Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.Prüfen Sie, ob es sich um eine ausschließlich für Anynet^+ geeignete Fernbedienung handelt. Anynet^+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play, Plug & Play usw.)Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein.Überprüfen Sie, ob die Anynet^+ -Funktion des Anynet^+ -Geräts eingeschaltet ist.
Ich möchte Anynet^+ starten.	Prüfen Sie, ob das Anynet^+ -Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob AnynetAnynet^+ (HDMI-CEC) im Anynet^+ -Menü Setup aktiviert (On) ist.Drücken Sie die TV-Taste auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die TOOLS-Taste, um das Anynet^+ -Menü anzuzeigen und die gewünschte Menüoption auszuwählen.
Ich möchte Anynet^+ beenden.	Wählen Sie im Anynet^+ -Menü die Option View TV.Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet^+ -Gerät handelt.Drücken Sie auf P √/ ∧, PRE-CH und FAV.CH, um den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein in den Tuner integriertes Anynet^+ -Gerät angeschlossen ist.)
Die Meldung "Verbinden mit Anynet^+ -Gerät" wird angezeigt.	Sie können die Fernbedienung nicht verwenden, während Sie Anynet^+ konfigurieren, oder in einen anderen Anzeigemodus wechseln.Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet^+ oder das Ändern des Anzeigemodus abgeschlossen ist.
Keine Wiedergabe mit dem Anynet^+ -Gerät.	Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.
Das angeschlossene Gerät wird nicht angezeigt.	Prüfen Sie, ob das Gerät die Anynet^+ -Funktionen unterstützt.Prüfen Sie, ob das HDMI 1.3-Kabel ordnungsgemäß angeschlossen wurde.Prüfen Sie, ob Anynet^+ (HDMI-CEC) im Konfigurationsmenü von Anynet^+ aktiviert (auf On) ist.Suchen Sie noch mal nach Anynet^+ -GerätenSie können Anynet^+ -Geräte nur mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet^+ -Funktionen.Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche.
Das Fernsehprogramm kann nicht aufgezeichnet werden.	Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.
Die Ausgabe des Fernsehtons erfolgt über den Receiver.	Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.

Videotextfunktion

Die meisten Fernsehsender bieten über Videotext Informationen an. Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen.

Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.

1 ≡... (Modus)

Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF) Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste ☑(Speichern) Videotextseiten in einer Liste speichern.

② ≡? (anzeigen)

Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden.

3 (Größe)

Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut.

4 (Speichern)

Drücken Sie diese Taste, um Videotextseiten zu speichern.

⑤ Farbtasten (rot/grün/gelb/blau)

Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.

6 (Videotext an/mix)

Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.

7 □ (Ende)

Videotext beenden

8 (Unterseite)

Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen.

9 ≡1 (Weiterblättern)

Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen.

10 1≡ (Zurückblättern)

Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.

11 (Halten)

Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.

12 ≡i (index)

Drücken Sie diese Taste, um die Videotext-Indexseite (Index) anzuzeigen.

13 ≡x (Abbrechen)

Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.

POWER TV 1 2 3 4 5 6 7 8 9 FAN.CH 0 PRE-CH + AUTE SOURCE P - INFO MENU GUIDE TOOLS RETURN CHUSET EXIT TX/MX MEDIA.P.P.SIZE I-II P.SIZE DUAL AD SUBT. << II >> ● > ■ SAMSUNG

Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

Die Videotextseiten sind in sechs Kategorien unterteilt:

Sportergebnisse	Inhalt
A	Gewählte Seitennummer
B	Senderkennung
C	Aktuelle Seitenzahl oder Suchhinweise
D	Datum und Uhrzeit
E	Text
F	StatusinformationFASTEXT-Informationen

A B C D E F

Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können:

– Eingabe der Seitennummer
– Auswahl eines Titels in einer Liste
- Auswahl einer farbigen Überschrift (FASTEXT-System)

Das Fernsehgerät unterstützt Videotext Version 2.5. Damit können zusätzlich Graphik oder Text angezeigt werden.
Je nach Übertragungsmodus können bei der Anzeige von Videotext am linken und rechten Rand Leerbereiche vorkommen.
In diesem Fall wird keine zusätzliche Graphik oder Text übertragen.
Ältere Fernsehgeräte, die Version 2.5 nicht unterstützen, können zusätzliche Graphiken oder Texte unabhängig vom Modus der Videotextübertragung nicht anzeigen.
Drücken Sie die Taste TV, um Videotext zu beenden.

POWER TV 1 2 3

Anbringen des Standfußes

Voreinstellung: Stellen Sie die Leitschiene und die Halterungsabdeckung auf den Standfuß, und befestigen Sie diese mit den Schrauben. (je nach Modell)

Rückseite Vorderseite

1. Verbinden Sie Ihren LCD-Fernseher mit dem Standfuß.

Der Fernseher sollte von mindestens zwei Personen getragen werden.
Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseite des Standfußes.
☑ Damit sichergestellt ist, dass das Fernsehgerät auf richtiger Höhe mit dem Standfuß verbunden wird, dürfen Sie oben links und rechts nicht zu stark auf den Fernseher drücken.

1. Ziehen Sie zuerst die Schrauben an Position ① und dann die Schrauben an Position ② fest.

Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die Schrauben festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist.

1. Entfernen Sie Schrauben von der Rückseite des Fernsehgerätes.
2. Lösen Sie den Standfuß vom Fernsehgerät.

Der Fernseher sollte von mindestens zwei Personen getragen werden.

1. Decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit der Abdeckung ab.

Anbringen der Wandhalterung

Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen.

Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

Verstecken Sie die Kabel im Kabelschlauch, damit Sie durch den transparenten Standfuß hindurch nicht zu sehen sind.

Kensington-Schloss als Diebstahlsicherung

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen.

Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses.

Das Schloss muss separat erworben werden.
Die Position des Kensington-Schlosses ist modellabhängig.

1. "Führen Sie das Schloss in den Kensington-Einschub am LCD-Fernseher ein (①), und drehen Sie es in die Verriegelungsposition (②).
2. Schließen Sie das Kabel für das Kensington-Schloss an (3).
3. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren feststehenden Objekt.

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen.

Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

Stellen Sie das Gerät so auf, dass die in der Abbildung gezeigten Mindestabstände eingehalten werden.

Verwenden Sie nur Teile von Samsung Electronics, wenn Sie einen Standfuß oder eine Wandhalterung einsetzen.

• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.
• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu einem Brand kommen, weil die Innentemperatur aufgrund schlechter Belüftung des Geräts ansteigt.

Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß

10 cm 10 cm 10 cm

Installieren des Geräts mit einer Wandhalterung

10 cm 10 cm 10 cm 10 cm

Befestigen des Fernsehgeräts an der Wand

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkippt:

1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel.
Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

1. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.
Daten der Schrauben

• Für LCD-Fernsehgeräte von 17 – 29 Zoll: M4 X L15

• Für LCD-Fernsehgeräte von 32 – 40 Zoll: M6 X L15

• Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest.

Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.
Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.
Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

1. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.

Wand

Kein Ton oder Bild	Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist. Stellen Sie sicher, dass Sie auf der Fernbedienung die Taste gedrückt haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüfen Sie die Lautstärke.
Normales Bild, aber kein Ton	Überprüfen Sie die Lautstärke. Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde. Überprüfen Sie die Einstellungen für Lautsprecher auswählen.
Der Bildschirm ist schwarz und die Betriebsanzeige blinkt kontinuierlich.	Überprüfen Sie Stromversorgung und Signalkabel Ihres Computers. Das Fernsehgerät befindet sich im Energiesparmodus. Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.
Kein Bild oder nur schwarzweißes Bild	Ändern Sie die Farbeinstellungen. Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.
Ton- und Bildstörungen	"Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf." Schließen Sie das Fernsehgerät an eine andere Steckdose an.
Verzerrtes oder verschneites Bild, verzerrter Ton	Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht.
Fernbedienung funktioniert nicht richtig	Tauschen Sie die Batterien der Fernbedienung aus. Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender). Überprüfen Sie die Batteriekontakte.
Es wird eine Meldung angezeigt, dass das Signalkabel überprüft werden soll.	Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist. Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet ist.
Im PC-Modus wird eine Meldung angezeigt, dass dieser Modus nicht unterstützt wird.	Ermitteln Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte. Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den Anzeigemodi.
Das beschädigte Bild wird in der Ecke des Bildschirms angezeigt.	Wenn für manche externe Geräte Bildschirmanpassung gewählt ist, erscheint in der Ecke des Bildschirms ein beschädigtes Bild. Dieses Symptom ist auf das externe Gerät und nicht auf das Fernsehgerät zurückzuführen.
Es wird eine Meldung angezeigt, dass alle Einstellungen auf die Standardwerte zurückgesetzt werden.	Diese erscheint, wenn Sie die EXIT-Taste gedrückt halten. Die Geräteeinstellungen werden auf die Werkseinstellungen zurückgesetzt.
Sie erkennen möglicherweise kleine Partikel, wenn Sie den Rahmen um den Fernsehbildschirm herum genau betrachten.	Dies ist Teil des Produktdesigns und kein Defekt.

Der TFT-LCD-Bildschirm enthält Unterpixel (6 220 800), wofür eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

Modellname	LE32B550, LE32B551LE32B553, LE32B554	LE37B550, LE37B551LE37B553, LE37B554
Bildschirmgröße(Diagonal)	32 Zoll	37 Zoll
PC-Auflösung(Optimal)	1920 x 1080 bei 60 Hz	1920 x 1080 bei 60 Hz
Ton(Ausgang)	2 x 10 W	2 x 10 W
Abmessungen (BxTxH)GehäuseMit Fuß	794 x 77 x 524 mm794 x 240 x 570 mm	917 x 79 x 592 mm917 x 255 x 658 mm
GewichtMit Fuß	13 kg	16 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10°C bis 40°C10% bis 80%, nicht kondensierend-20°C bis 45°C5% bis 95%, nicht kondensierend
Drehbarer Fuß(Links und rechts)	-20° ~ 20°
Modellname	LE40B550, LE40B551LE40B553, LE40B554	LE46B550, LE46B551LE46B553, LE46B554
Bildschirmgröße(Diagonal)	40 Zoll	46 Zoll
PC-Auflösung(Optimal)	1920 x 1080 bei 60 Hz	1920 x 1080 bei 60 Hz
Ton(Ausgang)	2 x 10 W	2 x 10 W
Abmessungen (BxTxH)GehäuseMit Fuß	982 x 79 x 626 mm982 x 255 x 676 mm	1116 x 79 x 706 mm1116 X 275 X 770 mm
GewichtMit Fuß	18 kg	23 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10°C bis 40°C10% bis 80%, nicht kondensierend-20°C bis 45°C5% bis 95%, nicht kondensierend
Drehbarer Fuß(Links und rechts)	-20^ 20^

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Dies ist ein digitales Gerät der Klasse B.
Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.
