BEDIENUNGSANLEITUNG TB 501 GRAEF

DE Bedienungsanleitung

Produktübersicht....3

Produktbeschreibung Standmixer....3

Produktbeschreibung Trinkflasche 4

Produktbeschreibung Zerkleinerer 5

Allgemeines....6

Informationen zu dieser Bedienungsanleitung 6

Bestimmungsgemäße Verwendung....6

Haftungsbeschränkung....7

Warnhinweise und Symbole....7

Sicherheit......8

Gefahr durch elektrischen Strom....8

Sicherheitshinweise für den elektrischen Anschluss 8

Allgemeine Sicherheitshinweise 9

Anforderungen an den Aufstellort 10

Gerät auspacken 10

Vor dem Erstgebrauch ....10

Bedienelement und Programme....11

Bedienung 12

Standmixer 12

Trinkflasche....13

Zerkleinerer....13

Reinigung 14

Kundendienst....14

Entsorgung 14

Entsorgung der Verpackung....14

Entsorgung des Gerätes....15

Gewährleistung....15

Produktbeschreibung Standmixer

1 Messbecher
2 Deckel mit Nachfüllöffnung
3 Glasbehälter
4 Messer
5 Motorblock

6

Produktbeschreibung Trinkflasche

6 Deckel
7 Trinkflasche
8 Messer

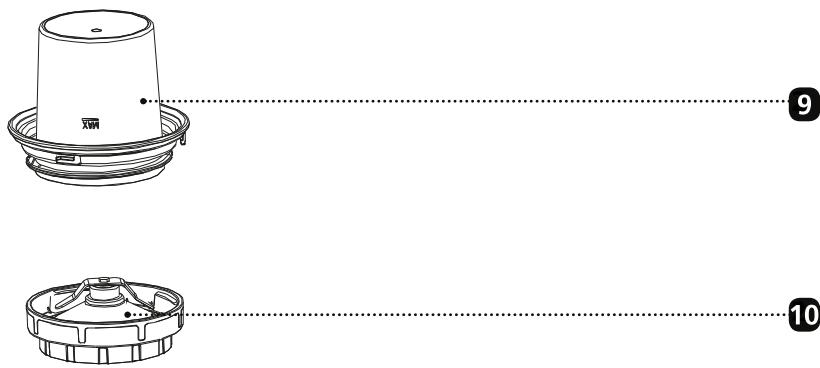

Produktbeschreibung Zerkleinerer

9 Behälter
10 Messer

Allgemeines

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem professionellen Standmixer haben Sie eine gute Wahl getroffen. Sie haben ein anerkanntes Qualitätsprodukt erworben. Wir danken Ihnen für Ihren Kauf und wünschen Ihnen viel Freude mit Ihrem neuen Standmixer.

Informationen zu dieser Bedienungsanleitung

Diese Bedienungsanleitung gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Standmixers (nachfolgend als „Gerät“ bezeichnet). Sie muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der

• Inbetriebnahme,
• Bedienung,
  • Störungsbehebung und/oder
• Reinigung des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie sie mit dem Gerät an den Nachbesitzer weiter. Diese Bedienungsanleitung kann nicht jeden denkbaren Aspekt berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Anleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich bitte an den Graef-Kundendienst oder an Ihren Fachhandel.

Bestimmungsgemäße Verwendung

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie den Standmixer nur in geschlossenen Räumen. Benutzen Sie das Gerät nur zum Verarbeiten von Lebensmitteln. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Dieses Gerät ist für den Gebrauch im Haushalt bestimmt.

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung Gefahren ausgehen.

• Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
• Halten Sie die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen ein.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, den Betrieb und die Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von:

• Nichtbeachtung der Anleitung,
• nicht bestimmungsgemäßer Verwendung,
• unsachgemäßen Reparaturen,
  • technischen Veränderungen,
• Verwendung nicht zugelassener Ersatzteile.

Übersetzungen werden nach bestem Wissen erstellt. Wir übernehmen keine Haftung für Übersetzungsfehler. Verbindlich bleibt allein der ursprüngliche deutsche Text.

Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise, Signalworte und Symbole verwendet:

WARNUNG

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen wichtige Zusatzinformationen zum Betrieb.

Sicherheit

Gefahr durch elektrischen Strom

Bei Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährdung durch elektrischen Strom zu vermeiden:

• Benutzen Sie das Gerät nicht, wenn das Stromkabel oder der Netzstecker beschädigt ist.
• Lassen Sie in diesem Fall vor der Weiterbenutzung des Gerätes durch den Graef-Kundendienst oder eine autorisierte Fachkraft eine neue Anschlussleitung installieren.
• Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt oder wird der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
• Berühren Sie niemals unter Spannung stehende Teile. Dies kann einen elektrischen Schlag verursachen und sogar zum Tod führen.

Sicherheitshinweise für den elektrischen Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Stromnetzes.
• Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie eine Elektrofachkraft.
• Die Steckdose muss mindestens über einen 10-A-Sicherungsschutzschalter abgesichert sein.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über heiße Flächen oder scharfe Kanten verlegt wird.

- Das Anschlusskabel darf nicht straff gespannt sein.

- Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Allgemeine Sicherheitshinweise

Dieses Gerät entspricht den relevanten Sicherheitsbestimmungen. Beachten Sie für einen sicheren Umgang die folgenden Sicherheitshinweise:

• Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.
• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden an Gehäuse, Anschlusskabel und -stecker. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
• Ist die Anschlussleitung beschädigt, darf sie, um Gefährdungen zu vermeiden, nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
• Reparaturen dürfen nur von einem Fachmann oder vom Graef-Kundendienst ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.
• Defekte Bauteile dürfen ausschließlich gegen Originalersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.
• Dieses Gerät darf nicht von Kindern benutzt werden.
• Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
• Geräte können von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen benutzt werden, sofern sie beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und mögliche Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Das Gerät ist nicht darauf ausgelegt, mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.
• Die Zuleitung immer am Stecker aus der Steckdose ziehen, nicht am Stromkabel.

• Achten Sie darauf, dass das Stromkabel nirgendwo hängen bleibt, dies könnte dazu führen, dass das Gerät herunterfällt.

• Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

• Vor dem Zusammenbau, dem Auseinandernehmen oder dem Reinigen trennen Sie das Gerät stets vom Netz, ebenso, wenn es nicht beaufsichtigt wird.

Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Stellen Sie das Gerät auf einer festen, ebenen, waagerechten und rutschfesten Unterlage mit ausreichender Tragkraft auf.
• Achten Sie darauf, dass das Gerät nicht umfallen kann.
• Wählen Sie den Aufstellort so, dass Kinder nicht das Messer des Gerätes oder die Zuleitung berühren können.
• Benutzen Sie das Gerät niemals im Freien und bewahren Sie es an einem trockenen Ort auf.
• Das Gerät ist nicht für den Einbau in einen Wand- oder einen Einbauschrank gedacht.
• Stellen Sie das Gerät nicht in einer heißen, nassen oder feuchten Umgebung auf.
• Die Steckdose muss leicht zugänglich sein, sodass der Stecker notfalls leicht gezogen werden kann.

Gerät auspacken

Beim Auspacken des Gerätes gehen Sie wie folgt vor:

1. Entnehmen Sie das Gerät aus dem Karton.
2. Entfernen Sie alle Verpackungsteile.
3. Entfernen Sie eventuelle Aufkleber am Gerät (nicht das Typenschild).

Vor dem Erstgebrauch

VORSICHT

Verletzungsgefahr!

Die sehr scharfen Messer können Verletzungen verursachen.

- Reinigen Sie alle Teile gründlich unter fließendem Wasser mit Ausnahme des Motorblocks. Dieser darf niemals in Wasser eingetaucht werden.

- Gehen Sie bei der Reinigung der einzelnen Komponenten mit aller Sorgfalt vor.

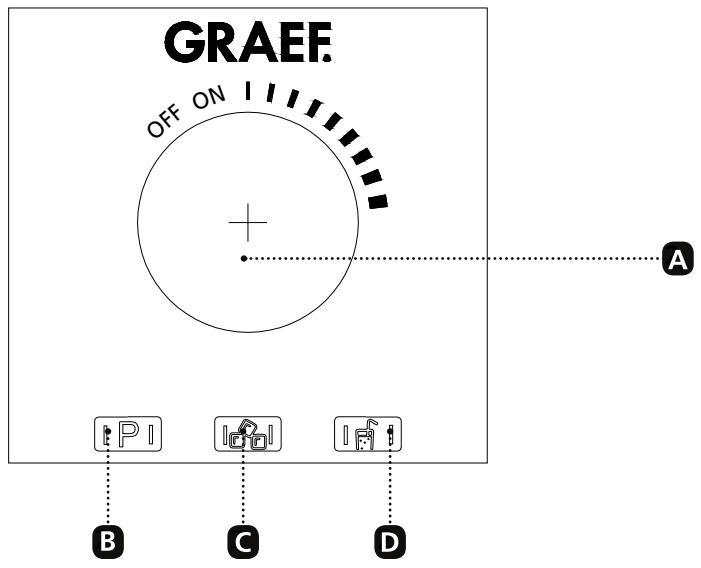

Bedienelement und Programme

GRAEF OFF ON + A B C D

A Drehknopf

Mit dem Drehknopf schalten Sie das Gerät AUS und EIN (OFF / ON). Des Weiteren regeln Sie mit dem Drehknopf die Geschwindigkeit von langsam - schnell.

Möchten Sie Lebensmittel nur grob zerkleinern, nutzen Sie eine niedrige Geschwindigkeit, möchten Sie die Lebensmittel pürieren, nutzen Sie eine höhere Geschwindigkeit.

B Pulstaste

Um Lebensmittel in kürzester Zeit auf höchster Geschwindigkeitsstufe zu zerkleinern / pürieren, nutzen Sie die Pulstaste, halten Sie dazu die Taste gedrückt.

Crushed-Ice Taste

Um Eis zu zerkleinern, nutzen sie die Crushed-Ice Taste. Diese läuft auf höchster Geschwindigkeitsstufe an und verlangsamt sich dann. Diese Vorgang wird solange wiederholt, bis die Crushed-Ice Taste wieder gedrückt wird. Maximal 60 Sekunden.

D Smoothie Taste

Dieses Programm arbeitet ca. 1 Minute auf höchster Stufe. Nutzen Sie dieses Programm um Smoothies herzustellen. Das Programm schaltet nach 1 Minute automatisch ab.

Bedienung

VORSICHT

Verletzungsgefahr!

• Tragen Sie keine langen Ketten, lange offene Haare, ausladende Ärmel oder Schals bei der Benutzung des Gerätes.
• Fassen Sie niemals mit den Händen in den Mixer. Die sehr scharfen Messer können Verletzungen verursachen. Gehen Sie sorgfältig mit den Messern um.
• Benutzen Sie das Gerät nur mit geschlossenem Deckel 2.

HINWEIS

• Achten Sie darauf, dass der Drehknopf auf „OFF“ steht.
• Betreiben Sie das Gerät nicht länger als 3 Minuten bzw beim Eis zerkleinern nur 1 Minute. Um das Gerät nicht zu überhitzen, lassen Sie es anschließend 10 Minuten abkühlen.

Standmixer

1. Setzen Sie den Glasbehälter 3 auf den Motorblock 5
2. Befüllen Sie den Glasbehälter 3 mit den gewünschten Zutaten. Um ein Überlaufen zu verhindern, befüllen Sie den Behälter maximal bis zur Max-Markierung.

WARNUNG

Befüllen Sie den Glasbehälter niemals mit heißen oder warmen Zutaten.

1. Setzen Sie den Deckel 2 auf und drehen Sie diesen fest.
2. Stecken Sie den Stecker in die Steckdose.
3. Drehen Sie den Drehknopf A auf „ON“.
4. Wählen Sie das gewünschte Programm oder drehen Sie den Drehknopf im Uhrzeigersinn.
5. Nach Beendigung des Vorgangs drehen Sie den Drehknopf A wieder auf „OFF“.
6. Ziehen Sie den Netzstecker und reinigen Sie das Gerät direkt nach dem Gebrauch.

Trinkflasche

1. Schrauben Sie den Deckel 6 ab.
2. Befüllen Sie die Trinkflasche 7 mit den gewünschten Zutaten. Achten Sie dabei auf die Max-Markierung.
3. Drehen Sie das Messer 8 auf die Öffnung.
4. Setzen Sie die Trinkflasche 7 mit dem Messer auf den Motorblock 5.
5. Stecken Sie den Stecker in die Steckdose.
6. Drehen Sie den Drehknopf A auf „ON“.
7. Wählen Sie das gewünschte Programm oder drehen Sie den Drehknopf im Uhrzeigersinn.
8. Nach Beendigung des Vorgangs drehen Sie den Drehknopf A wieder auf „OFF“.
9. Nehmen Sie die Trinkflasche 7 mit dem Messer 8 von dem Motorblock 5 ab.
10. Stellen Sie die Flasche 7 so hin, dass das Messer 8 oben ist.
11. Drehen Sie das Messer 8 ab. Setzen Sie den Deckel 6 auf.
12. Ziehen Sie den Netzstecker und reinigen Sie das Messer 8 direkt nach dem Gebrauch.

Zerkleinerer

1. Befüllen Sie den kleinen Behälter 9 mit den gewünschten Lebensmitteln, die Sie zerkleinern möchten. Achten Sie dabei auf die maximale Füllmenge.
2. Setzen Sie das Messer 10 auf die Öffnung und drehen Sie dieses fest.
3. Setzen Sie den kleinen Behälter 9 mit dem Messer 10 auf den Motorblock 5.
4. Stecken Sie den Stecker in die Steckdose.
5. Drehen Sie den Drehknopf A auf „ON“.
6. Wählen Sie das gewünschte Programm oder drehen Sie den Drehknopf im Uhrzeigersinn.
7. Nach Beendigung des Vorgangs drehen Sie den Drehknopf A wieder auf „OFF“.
8. Nehmen Sie den Behälter 9 mit dem Messer 10 von dem Motorblock 5 ab.
9. Stellen Sie den Behälter 9 so hin, dass das Messer 10 oben ist.
10. Drehen Sie das Messer 10 ab.
11. Ziehen Sie den Netzstecker und reinigen Sie das Messer 10 direkt nach dem Gebrauch.

WARNUNG

Ziehen Sie vor jeder Reinigung den Netzstecker.

1. Trennen Sie den Motorblock von dem jeweiligen Adapter (Glasbehälter, Trinkflasche, kleiner Behälter)
2. Reinigen Sie den Motorblock mit einem feuchten Tuch.
3. Reinigen Sie den Glasbehälter, Trinkflasche, kleiner Behälter unter fließendem Wasser.

HINWEIS

Sie können den Glasbehälter auch in der Spülmaschine reinigen. Geben Sie den Glasbehälter ohne Deckel und Messer in die Spülmaschine.

VORSICHT

Die sehr scharfen Messer können Verletzungen verursachen. Gehen Sie sorgfälltig mit den Messern um.

Kundendienst

Wenn Ihr Graef-Gerät einen Schaden hat, wenden Sie sich bitte an Ihren Fachhändler oder an den Graef-Kundendienst unter 02932-9703688 oder schreiben Sie uns eine E-Mail an [e-mail]

Entsorgung

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach Umweltverträglichkeit und entsorgungs-technischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

Entsorgung des Gerätes

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden. Das Symbol auf dem Produkt und in der Gebrauchsanleitung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gewährleistung

Für dieses Produkt übernehmen wir beginnend mit dem Verkaufsdatum 24 Monate Herstellergewährleistung für Mängel, die auf Fertigungs- und Werkstofffehler zurückzuführen sind. Ihre gesetzlichen Gewährleistungsansprüche nach § 439 ff. BGB-E bleiben von dieser Regelung unberührt. In der Gewährleistung nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Darüber hinaus übernehmen wir für Schäden durch fehlende oder unzureichende Pflege keine Haftung. In diesem Fall erlischt die Garantie ebenfalls. Weitergehend sind Transportschäden, soweit wir dies nicht zu verantworten haben, vom Gewährleistungsanspruch ausgeschlossen. Für Schäden, die durch eine nicht von uns oder eine unserer Vertretungen durchgeführte Reparatur entstehen, ist ein Gewährleistungsanspruch ausgeschlossen. Bei berechtigten Reklamationen werden wir das mangelhafte Produkt nach unserer Wahl reparieren oder gegen ein mängelfreies Produkt austauschen.
