D55ML66N1 - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Dunstabzugshaube
Marke	NEFF
Modell	D55ML66N1
Breite	55 cm (Schätzung)
Maximalgewicht	10 kg
Stromversorgung	220-240 V, 50/60 Hz, Wechselstrom
Lüfterleistung	3 Stufen + Intensivstufe
Funktionen	Intervalllüftung, Automatischer Nachlauf, dimmbare LED-Beleuchtung
Abluftmodus	Abluft nach außen oder Umluft (optionales Set)
Filter	Waschbare Metallfettfilter, optionaler Aktivkohlefilter
Reinigung der Fettfilter	Handwäsche oder Geschirrspüler (max. 70°C)
Sättigungsanzeige	Ja, für Fettfilter (rücksetzbar)
Beleuchtung	LED, Risikogruppe 1, nicht länger als 100 s direkt in die Lampe blicken
Mindestsicherheitsabstand	Abstände je nach Kochart einhalten (siehe Anleitung)
Kabellänge	Ca. 1,30 m
Schutzklasse	I

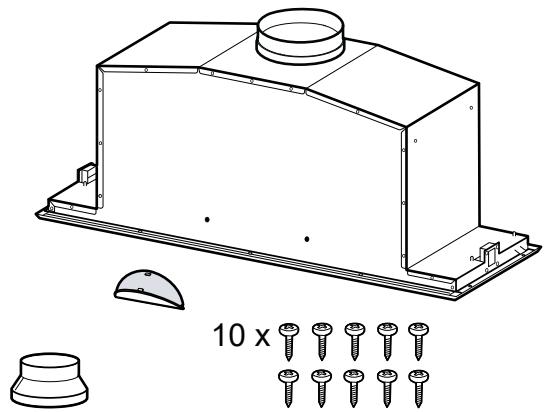

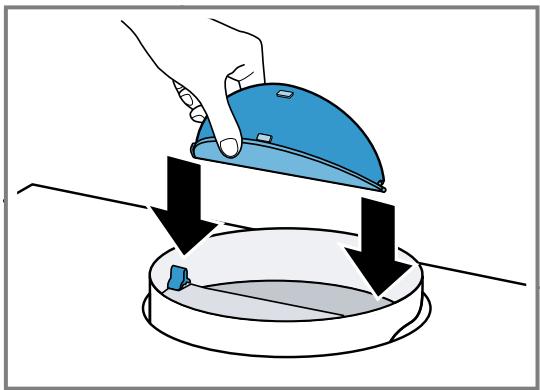

Mitgeliefertes Zubehör	Metallfettfilter, Rückschlagklappe
Reparierbarkeit	Ersatzteile beim Kundendienst für mindestens 10 Jahre erhältlich
Garantie	Siehe Garantiebedingungen des Kundendienstes

Häufig gestellte Fragen - D55ML66N1 NEFF

Welche Betriebsmodi sind möglich?

Die Dunstabzugshaube kann im Abluftbetrieb (Luft wird nach außen abgeführt) oder im Umluftbetrieb (Luft wird gefiltert und in den Raum zurückgeführt) arbeiten. Für den Umluftbetrieb ist ein optionaler Aktivkohlefilter erforderlich.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können per Hand mit einer Bürste und Entfetter oder im Geschirrspüler bei max. 70°C gereinigt werden. Sie müssen regelmäßig gereinigt werden, um Brandgefahr zu vermeiden.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss bei normalem Gebrauch (ca. 1 Stunde pro Tag) alle 4 Monate ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden.

Wie setze ich die Sättigungsanzeige zurück?

Drücken Sie bei ausgeschaltetem Gerät 3 Sekunden lang die Taste ①. Die Anzeige F erlischt und bestätigt den Reset.

Kann ich die Dunstabzugshaube mit einer Feuerstätte (Kamin, Ofen) verwenden?

Ja, aber es sind Vorsichtsmaßnahmen erforderlich: Die Zuluft muss ausreichend sein, um einen Unterdruck von mehr als 4 Pa zu vermeiden. Lassen Sie die Belüftung von einem Schornsteinfeger überprüfen. Im Umluftbetrieb gibt es keine Einschränkungen.

Was tun, wenn sich die Dunstabzugshaube nicht einschaltet?

Überprüfen Sie den Netzstecker, die Sicherung im Sicherungskasten und die allgemeine Stromversorgung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechsle ich die LED-Lampe?

Der Austausch defekter LEDs darf nur vom Hersteller, seinem Kundendienst oder einem autorisierten Installateur durchgeführt werden. Versuchen Sie nicht, dies selbst zu tun.

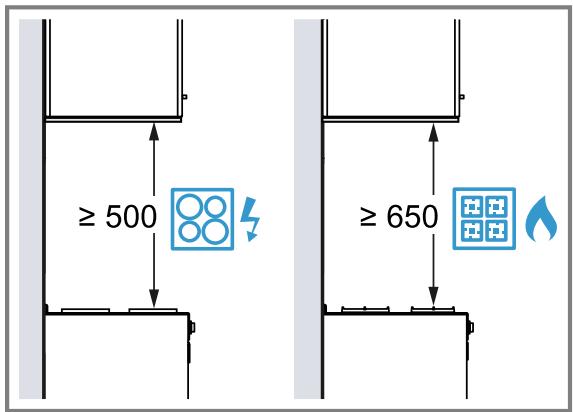

Welchen Sicherheitsabstand muss ich zwischen Dunstabzugshaube und Kochfeld einhalten?

Halten Sie die in der Anleitung angegebenen Mindestabstände je nach Kochart (Gas, Elektro) ein. Bei gemischtem Kochen verwenden Sie den größeren Abstand.

Kann die Dunstabzugshaube ohne Fettfilter betrieben werden?

Nein, betreiben Sie das Gerät niemals ohne Fettfilter. Fettablagerungen können sich entzünden.

Wo finde ich die Seriennummer (E-Nr.)?

Das Typenschild befindet sich im Geräteinneren nach Entfernen des Fettfilters oder an der Oberseite. Notieren Sie E-Nr. und FD für die Kontaktaufnahme mit dem Kundendienst.

BEDIENUNGSANLEITUNG D55ML66N1 NEFF

1 Sicherheit 2
2 Sachschaden vermeiden 4
3 Umweltschutz und Sparen 4
4 Sattigungsanzeige einstellen 5
5 Kennenlernen 5
6 Zubehör 6
7 Grundlegende Bedienung 6
8 Reinigen und Pflegegen 7
9 Störungen beheben 9
10 Entsorgen 10
11 Kundendienst 10
12 MONTAGEANLEITUNG 10
12.4 Sichere Montage 11

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig.
  Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
  Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionieren am Aufstellungsord verantwortlich.

Verwenden Sie das Gerät nur:

um Kochdunst abzusaugen.
- im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds.
■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

mit einer externen Zeitschaltuhr.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan den haben.

Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei dessen, sie sind 15 Jahre und äter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei- len halten.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten.
- Kinder nicht mit Kleinteilen speiten halten.

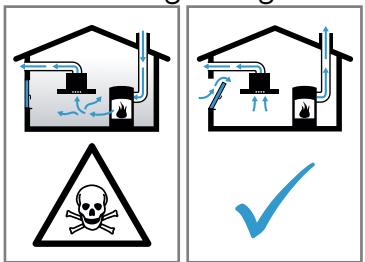

WARNING - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten al-lein stellt die Einhaltung des Grenzwertes nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.
• Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Gerät nie ohne Fettfilter betreiben.
Die Fettfilter regelmäßig reinigen.

• Nie in der Höhe des Geräts mit offenen Flammen arbeiten (z. B. flambieren).
  Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Esarf dennen Funkenflug geben.
  HeiBes Öl und Fett entzünden sich Schnell.
  HeiBes OI und Fett ständig beaufsichtigen.
• Nie brennendes Öl oder Fett mit Wasser löschen. Kochstelle ausschalten. Flammenvorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
  Gaskochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden.
  Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.
  Bei gleichzeitigem Betrieb mehrerer Gaskochstellen entwickelt sich große Hitze. Ein darüber angebrachte Luftungsgerät kann beschiedt oder in Brand gesetzt werden.
  Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.
  Die hochste Lüfterstufe einstellen.
  Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Zwei Gaskochstellen entsprechen einem Großbrenner.
• Nie Großbrenner mit mehr als 5 kW mit größter Flamme länger als 15 Minuten betreiben, z. B. Wok.
  Die zugänglichen Teile werden im Betrieb besteht.
• Nie die bereits Teile berühren.
  ▶ Kinder fernhalten.
  Das Gerät wird während des Betriebs heiß.
  Vor der Reinigung Gerät abkühlen halten.
  Bauteile innerhalb des Geräts konnen scharf-kantig sein.
  Geräteinnenraum vorsichtig reinigen.
  Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.
  Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführren.

WARNING - Verbrennungsgefahr!

WARNING - Verletzungsgefahr!

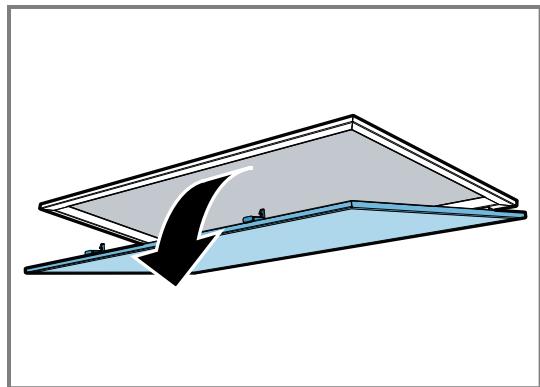

Filterabdeckung kann schwingen.

Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Öffnen festhalten, bis sie nicht mehr nachschiingt.
Die Filterabdeckung langsam schlieBen.

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1).
- Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING - Explosionsgefahr!

Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Alumini umteilen im Spülraum des Geschirrspulers konnen zu Explosionen führen.

• Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzüden.

Die Fettfilter regelmäßig reinigen.

WARNING - Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
• Wenn das Gerät defekt ist, den Kunden dient rufen.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Kondenswasser kann zu Korrosionsschäden führen.

Um Kondenswasserbildung zu vermeiden, das Gerät beim Kochen einschalten.

Wenn Nasse in die Bedienelemente eindringt, können Schaden entstehen.

• Nie Bedienelemente mit einem nassen Tuch reini-gen.

Falsche Reinigung beschädigt die Oberflächen.

Reinigungshinweise beachten.
Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Edelstahlflächen nur in Schliffrichtung reinigen.
- Nie Bedienelemente mit Edelstahlreiniger reinigen.

Zurücklaufendes Kondenswasser kann das Gerät beschädigen.

Der Abluftkanal muss vom Gerät aus mit mindestens 1^ Gefälte installiert sein.

Wenn Sie Designelemente falsch beanspruchen, konnen diese abbrechen.
- Nicht an Designelementen ziehen.
Keine Gegenstände auf Designelemente stellen oder an diese hangen.

Oberflächenbeschädigung durch nicht abgezogene Schutzfolie.

Die Schutzfolie vor dem ersten Gebrauch von allen Geräteilen entfernen.
Lackierte Oberflächen sind empfindlich.
Reinigungshinweise beachten.
"Gerat reinigen", Seite 7
- Lackierte Oberflächen vor Verkratzungen schützen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Die Lüfterstufe an die Intensität der Kochdünste an-passen.

• Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
  Die Intensivistufe nur bei Bedarf einsetzen.
  Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wahren.
  Die Gerüche verteilen sich weniger im Raum.

Die Beleuchtung ausschalten, wenn sie nicht mehr be-nötigt wird.

• Wenn die Beleuchtung ausgeschelt ist, verbraucht sie keine Energie.

Die Filter in den angegebenen Abständen reinigen oder wechseln.
Die Wirksamkeit der Filter bleibt erhalten.

Den Kochdeckel aufsetzen.
Die Kochdünste und das Kondensat verringern sich.

Die Zusatzfunktionen nur bei Bedarf nutzen.

Das Ausschalten von Zusammenfunktionen verringert den Stromverbrauch.

4 Sattigungsanzeige einstellen

Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbetrieb verwenden.

4.1 Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Die Luftarf nicht in einen Kamin abgeleitet werden, der fur Abgase von Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (dies gilt nicht fur Umluftgeräte).

Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die AuBenwand geleitet, sollte ein TeleskopMauerkasten verwendet werden.

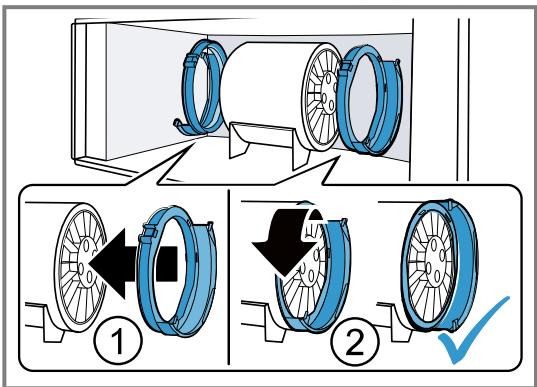

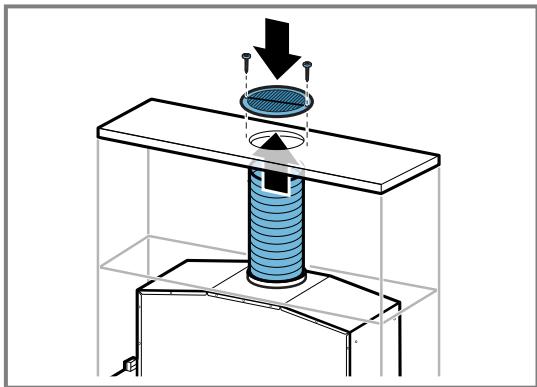

4.2 Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zusückgeführrt.

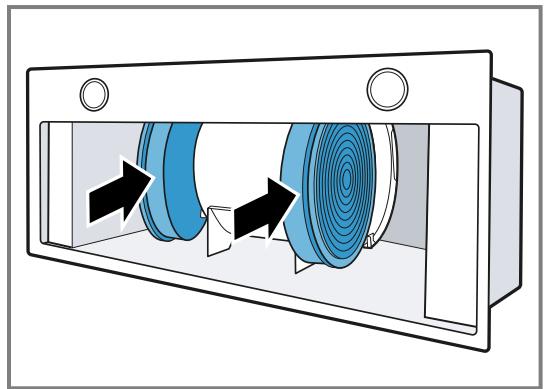

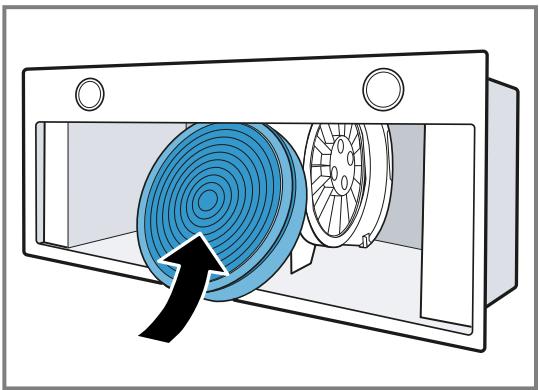

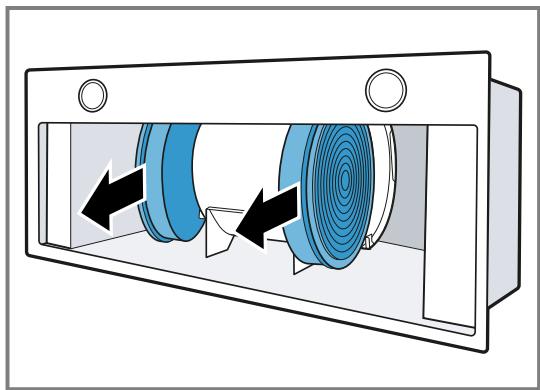

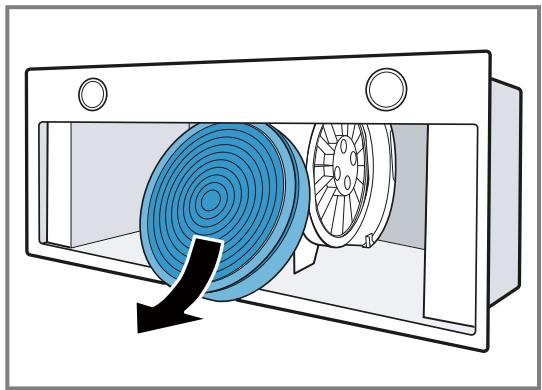

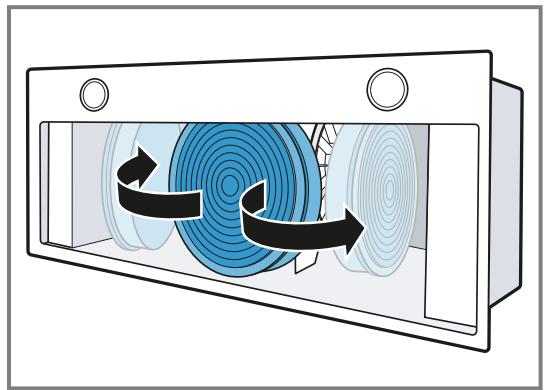

Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauen. Die verschiedene Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie unserem Katalog oder Fragen Sie ihren Fachhändler. Das notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.
"Zubehör", Seite 6

5 Kennenlernen

5.1 Bedienelemente

Über die Bedienelemente stellen Sie alle Funktionen Ihrres Geräts ein und erhalten Informationen zum Betriebszustand.

1	Gerät ausschalten Lüfterstufe 1 einschalten
2	Lüfterstufe 2 einschalten
3	Lüfterstufe 3 einschalten Intervall-Luftung einschalten oder ausschalten
P	Intensivstufe einschalten oder ausschalten
总收入	Beleuchtung einschalten oder ausschalten.
F	Sättigungsanzeige

6 Zubehör

Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Verwenden Sie nur Originalzubehör, da diese genau auf Ihr Gerät abgestimmt ist.

Zubehör ist gerätespezifisch. Geben Sie beim Kauf im-mer die genaue Bezeichnung (E-Nr.) Ihr's Geräts an.

Seite 10

Welches Zubehr für Ihr Gerät verfügbar ist, erfahren Sie in unserem Katalog, im Online-Shop oder beim Kundendienst.

7 Grundlegende Bedienung

7.1 Gerä einschalten

① drucken.
Das Gerät startet in Lüfterstufe 1.

7.2 Lüfterstufe einstellen

① 2oder3drucken.

7.3 Gerätausschalten

① drucken.

Hinweis: Falls die Lüfterstufe 2 oder 3 eingeschaltet ist, ① zweimal drücken.

7.4 Intensivstufe einschalten

Wenn sich besonder starker Geruch oder Dunst entwickelt, können Sie die Intensivstufe verwenden.

P drucken.
Das Gerät schaltet nach ca. 6 Minuten automatisch in eine niedrigere Lüfterstufe.

Hinweis: Sie können die Intensivstufe direkt im Aus-Zustand einschalten. Nach Ablauf der 6 Minuten schaltet sich das Gerät wieder aus.

7.5 Lüfternachlauf einschalten

Im Lüfternachlauf lauft das Gerät noch eine Zeit lang weiter und schaltet dann automatisch aus.

1. Lüfterstufe 1, 2 oder 3 einschalten.
2. 2^ gedrückt halten.
   Der Lüfternachlauf ist aktiviert, die Taste der eingestillten Lüfterstufe blinkt.
   Das Gerät schaltet nach ca. 30 Minuten automatisch aus.

7.6 Intervall-Luftung einschalten

Bei der Intervall-Luftung schaltet das Gerät in regenmäßigen Abständen die Luftung ein und aus.

33 gedruckt halten.
Die Intervall-Luftung ist aktiviert, ① blinkt.
Nach 24 Stunden schaltet sich die Intervall-Luftung ab.

7.7 Intervall-Luftung ausschalten

3 Gedrück halten oder ① drucken.

7.8 Beleuchting einschalten

Die Beleuchtung konnen Sie unabhängig von der Lüftung einschalten und ausschalten.

drucken.

7.9 Helligkeit einstellen

• gesdrukt halten, bis die gewünschte Helligkeit erreicht ist.

7.10 Beleuchtung ausschalten

drucken.

7.11 Sattigungsanzeige

Die Sättigungsanzeige informiert Sie darüber, wenn die Fettfilter gereinigt werden sollenten.

Nach der Reinigung der Fettfilter sollen den Sie die Sattigungsanzeige zurücksetzen.

Sattigungsanzeige zurücksetzen

Voraussetzung: Das Gerät ist ausgeschaltet.

① fur 3 Sekunden gedrückt halten.
Die Sattigungsanzeige wird zurückgesetzt.
F erlischt.

8 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

8.1 Reinigungsmittel

Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-shop.

ACHTUNG!

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Keine stark alkoholhaltigen Reinigungsmittel verwenden.
Keine harten Scheuerkissen oder Putzschwämme verwenden.
- Keine speziellen Reiniger zur Warmreinigung verwenden.
Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden.
Schwammtücher vor Gebrauch gründlich auswiesen.

8.2 Gerät reinigen

Reinigen Sie das Gerät wie vorgegeben, damit die unterschiedlichen Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden.

WARNING - Explosionsgefahr!

Stark atz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspulers können zu Explosionen führen.

• Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING – Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen halten.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Geräteinnenraum vorsichtig reinigen.

1. Die Informationen zu den Reinigungsmitteln beachten.

2. Je nach Oberfläche wie folgt reinigen:

3. Edelstahlflächen mit einem Schwammtuch und heiBer Spüllauge in Schliffrichtung reinigen.

4. Lackierte Oberflächen mit einem Schwammtuch und freiBer Spullauge reinigen.
   Aluminium mit einem weichen Tuch und Glasreiniger reinigen.

5. Kunststoff mit einem weichen Tuch und Glasreiniger reinigen.

6. Glas mit einem weichen Tuch und Glasreiniger reinigen.

7. Mit einem weichen Tuch nachtrocknen.

8. Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünna auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kunden-dienst oder im Online-Shop.

8.3 Bedienelemente reinigen

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Mit einem feuchten Schwammtuch und keinber Spül-lauge reinigen.
3. Mit einem weichen Tuch nachtrocknen.

8.4 Fettfilter ausbauen

WARNING - Verletzungsgefahr!

Filterabdeckung kann schwingen.

Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Offnen festhalten, bis sie nicht mehr nachschwingt.
Die Filterabdeckung langsam schlieben.

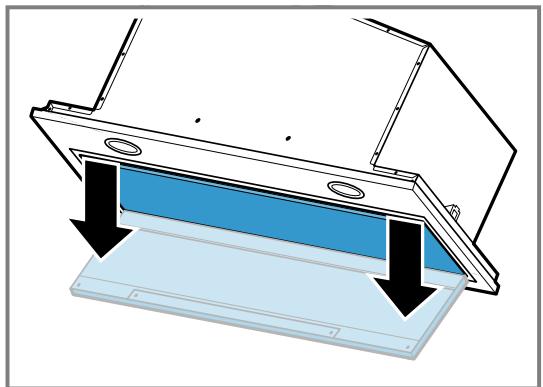

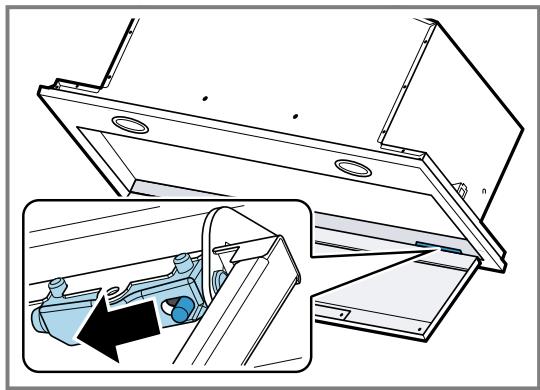

1. Die Filterabdeckung zum Öffnen nach unten klappen.

2. ACHTUNG!

Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigen.

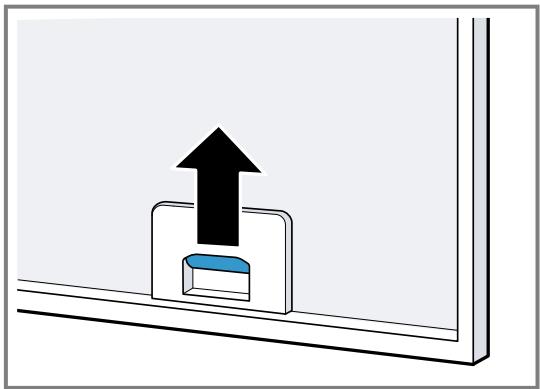

• Mit einer Hand unter den Fettfilter fassen. Die Verriegelungen an den Fettfiltern öffnen.

1. Die Fettfilter aus den Halterungennehmen. Um heruntertropfendes Fett zu vermeiden, die Fettfilter waagerecht halten.

8.5 Fettfilter von Hand reinigen

Die Fettfilter filtrn das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Voraussetzung: Die Fettfilter sind ausgebaut. "Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Die Fettfilter in heiBer Spullauge einweichen. Bei hartnackigem Schmutz einen Fettloser verwenden. Fettloser erhalten Sie beim Kundendienst oder im Online-shop.
3. Die Fettfilter mit einer Bürste reinigen.
4. Die Fettfilter gründlich ausspulen.
5. Die Fettfilter abtropfen setzen.

8.6 Fettfilter im Geschirrspüler reinigen

Die Fettfilter filtrn das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

ACHTUNG!

Die Fettfilter können durch Einklemmen beschädigt werden.

Die Fettfilter nicht einklommen.

Hinweis: Bei der Reinigung des Fettfilters im Geschirrspüller können leichte Verfährungen auftreten. Die Verfährungen haben keinen Einfluss auf die Funktion der Fettfilter.

Voraussetzung: Die Fettfilter sind ausgebaut.

"Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Die Fettfilter locker in den Geschirrspüler stellen.

Stark verschutzte Fettfilter nicht mit Geschirr reinigen.

Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-shop.

1. Den Geschirrspüler starten.
   Bei der Temperatureinstellung maximal 70^ wahlen.
2. Die Fettfilter abtropfen setzen.

8.7 Fettfilter einbauen

ACHTUNG!

Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigen.

• Mit einer Hand unter den Fettfilter fassen.
• Die Fettfilter einsetzen.
• Die Fettfilter nach oben klappen und die Verriegelungen einrasten.
• Sicherstellen, dass die Verriegelungen einrasten.
• Die Filterabdeckung schlieben.

8.8 Geruchsfilter für Umluftbetrieb

Geruchsfilter binden die Geruchsstoffe im Umluftbetrieb. Regelmäßig gewechsente Geruchsfilter gewährleisten einen hohen Geruchsabscheidegrad.

Der Geruchsfilter muss bei normalem Betrieb, ca. eine Stunde tätig, alle 4 Monate ausgetauscht werden. Der Geruchsfilter kann nicht gereinigt oder regeneriert werden.

Geruchsfilter erhalten Sie beim Kundendienst oder im Online-shop. Verwenden Sie nur Original-Geruchsfilter.

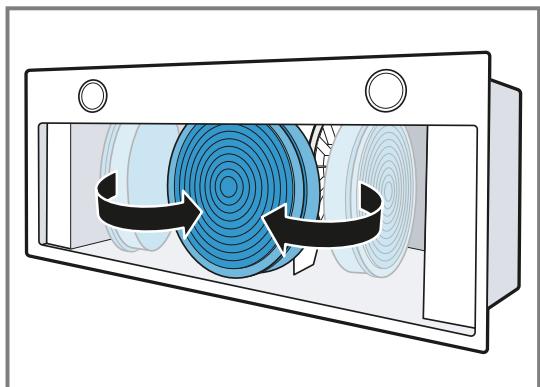

Geruchsfilter ausbauen

1. Die Fettfilter ausbauen. Seite 7
2. Den Geruchsfilter aus der Halterung enthalten.

1. Den Geruchsfilter um den Motor herumfuhren.

1. Den Geruchsfilter herausnehmen.

Geruchsfilter einbauen

1. Den Geruchsfilter in die Dunstabzugshaube schieren.

1. Den Geruchsfilter um den Motor herumführren.

1. Den Geruchsfilter vorsichtig in die Halterung schieren.

1. Die Fettfilter einbauen.

9 Störungen beheben

Kleinere Störungen an Ihr Gemärkten können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbeziehung, bevor Sie den Kundendienst Kontaktieren. So vermeiden Sie unnottige Kosten.

WARNING - Verletzungsgefahr!

Unsachgemäß Reparaturen sind gefährlich.

• Nur geschultes Fachpersonalarf Reparaturen am Gerat durchfuhren.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

WARNING - Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich.

• Nur dazu geschultes Fachpersonalarf Reparaturen am Gerat durchführren.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

9.1 Defekte LED-Leuchten wechseln

Defekte LED-Leuchten)dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstalleur) gewechselt werden.

9.2 Funktionstörungen

Störung	Ursache und Störungsbehebung
Gerät Funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt. ► Schließen Sie das Gerät am Stromnetz an.
	Sicherung ist defekt. ► Prüfen Sie die Sicherung im Sicherungskosten.
	Stromversorgung ist ausgefallen. ► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Die Beleuchting funktioniert nicht.	LED-Lampe ist defekt. ► Rufen Sie den Kundendienst. ► Defekte LED-Leuchten)dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstalleur) gewechselt werden.
F leuchtet dauerhaft.	Die Fettfilter sind gesättigt. ► Reinigen Sie die Fettfilter. → Seite 8

10 Entsorgen

10.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihr Frem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

11 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Okodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsaums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihr's Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

11.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

• im Innenraum des Geräts (dazu die Fettfilter ausbauen).
• auf der Oberseite des Geräts.

Um ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

12 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

12.1 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

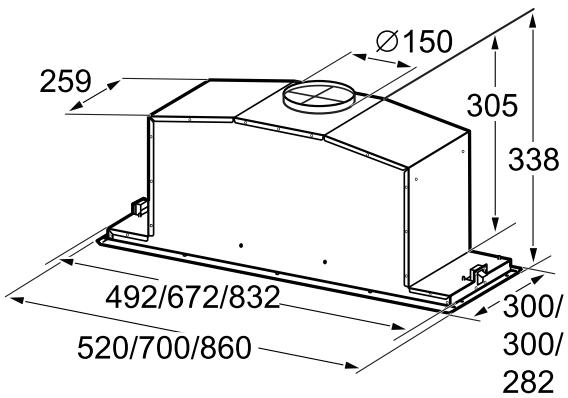

12.2 Gerätemaße

Hierfindensie dieMaBe desGerats.

12.3 Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

12.4 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

WARNING - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten al-lein stellt die Einhaltung des Grenzwertes nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.
• Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

• Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
Die Abluft nicht in einen Schacht abgeben, der zur Entlüfung von Aufstellungsräumen von Feuerstätten dient.
- Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeht werden.

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei- len halten.

WARNING - Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hit-zestau zu vermeiden.
- Beachten Sie die Angaben zu ihren Kochgeräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Abstand vorgegeben, immer den größeren Abstand berücksichtigigen. Werden Gaskochstellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Abstand.

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhenden ist. Esarfkeinen Funkenflug geben.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Geräts konnen scharf-kantig sein.

Schutzhandschuhe/TRagen.
Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen.
Alle Befestigungselemente müssen fest und sicher montiert werden.
Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführren.
Filterabdeckung kann schwingen.
Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Öffnen festhalten, bis sie nicht mehr nachschiingt.
Die Filterabdeckung langsam schreiben.

WARNING - Stromschlaggefahr!

Scharfkantige Bauteile innerhalb des Geräts konnen das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder ein-klemmen.

Unsachgemäß Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betrieben.
Das Gerät nur über eine vorschrifsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschrifsmäßig installiert sein.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der frei Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

12.5 Allgemeine Hinweise

Beachten Sie diese allgemeinen Hinweise bei der Installation.

• Für die Installation mösen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
• Bei der Ableitung von Abluft,müssen die behördlichen und gesetzlichen Vorschriften, wie z. B. die Landesbauverordnung, beachtet werden.
  Um das Gerät im Servicefall ungehindert zu erreichen, einen leicht zugänglichen Montageort wahren.
  Die Oberflächen des Geräts sind empfindlich. Bei der Montage Beschädigungen vermeiden.

12.6 Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu können, beachten Sie diese Hinweise.

WARNING - Stromschlaggefahr!

Die Trennung des Geräts vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur nur eine vorschrifsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.

Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein.
- Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführren. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Scharfkantige Bauteile innerhalb des Geräts konnen das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder einklemen.
Die Anschlussdaten dem Typenschild entnahmen. Seite 10
Die Anschlussleitung ist ca. 1,30 m lang.
- Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.
Das Gerät während der Montage nicht an Strom anschlieBen.
- Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist.

12.7 Hinweise zur Einbausituation

• Dieses Gerät in einem Kuchenschrank montieren.
  Fur die Montage zusätzlicher Sonderzubehörteile die mort beiliegende Montageanleitung beachten.
  Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
  Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren.

12.8 Hinweise zur Abluftleitung

Der Hersteller des Gerats übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.

Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden.
- Lange, raue Abluftrohre, weitere Rohrbögen oder klinne Rohrdurchmesser verringn die Absaugleistung und erhöhen das Lüftergeräusch.
Ein Abluftrohr aus nicht brennbarem Material verwenden.
Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1^ Gefälde montieren.

Rundrohre

Rundrohre mit einem Innendurchmesser von 150 mm (empfohlen) oder mindestens 120 mm verwenden.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:

Durchmesser 150 mm entspricht ca. 177~cm^2
Durchmesser 120 mm entspricht ca. 113~cm^2
- Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
Keine Flachkanäle mit scharfen Umlenkungen verwenden.

12.9 Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollene eine Rückstauklappe eingebaut werden.

Hinweise

• Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
• Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.

12.10 Hinweise zum Umluftbetrieb

Das Gerätarf nur im fest installierten Zustand und mit angeschlossener Verrohrung betrieben werden.

12.11 Montage

Möbel prüfen

1. Das Einbaumöbel prüfen, ob es waagerecht und ausreichend tragfähig ist.

Das max. Gewicht des Geräts beträgt 10 kg.

Hinweis: Die Vorgaben der Möbelhersteller bezüglich der Tragfähigkeit des Einbaumöbels beachten.

1. Sicherstellen, dass das Einbaumöbel bis 90^ hitzebestandig ist.
2. Sicherstellen, dass das Einbaumöbel auch nach den Ausschnittarbeiten noch stabil ist.

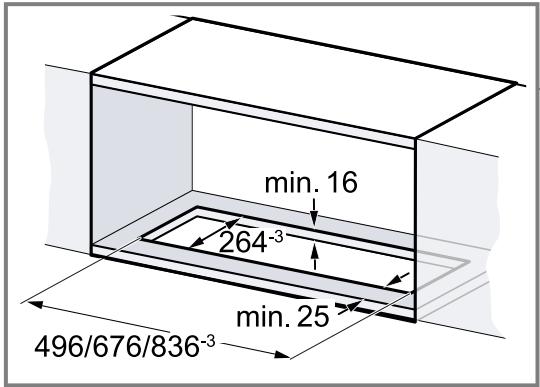

MöbelVBorbereiten

Voraussetzung: Das Möbel eignet sich für den Einbau.

"Möbel prüfen", Seite 13

1. Den Ausschnitt für das Gerät herstellen.

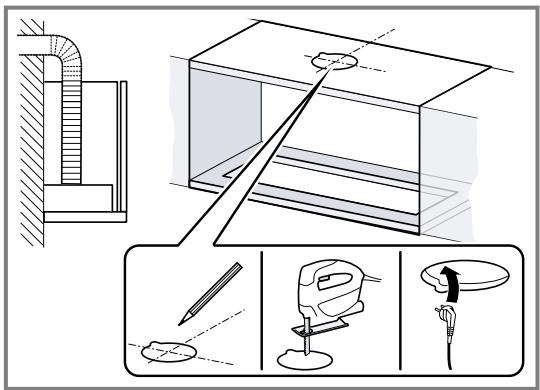

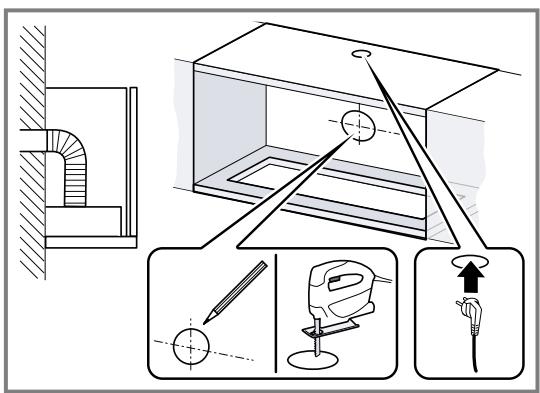

1. Den Ausschnitt für das Abluftrohr entweder oberhalb des Einbaumöbels oder hinter dem Einbaumöbel herstellen.

GerätVBorbereiten

1. Die Rückstauklappen am Luftauslass montieren und einrasten.

1. Die Filterabdeckung öffnen.

Die Filterabdeckung an den vorderen Ecken greifen und ruckartig nach untenziehen.

1. Die Scharniersicherung losen und die Filterabdeckung entfern.

1. Die Fettfilter entnehmen.

Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

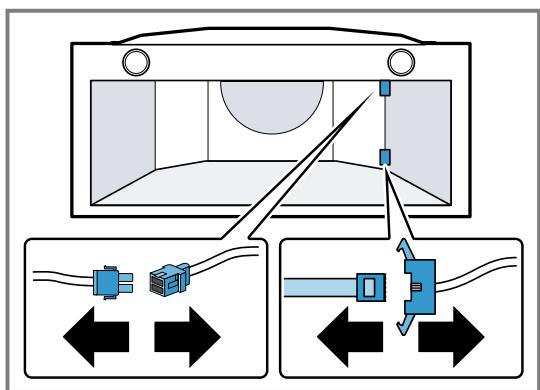

1. Die Bedienfeldverkabelung und die Lichtverkabelung lose.

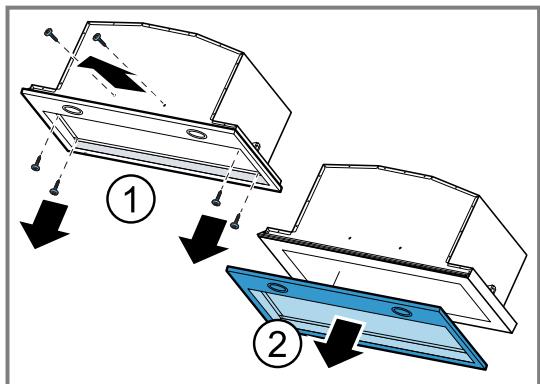

1. Die Rahmenverschraubung offen ① und den Rahmen entfernen ②.

UmluftbetriebVBorbereiten

1. Die Filterhalter korrekt auf dem Motor positionieren ① und bis zum Einsatz nach vorne drehen ②.

1. Die Geruchsfilter in die Filterhalter schieben.

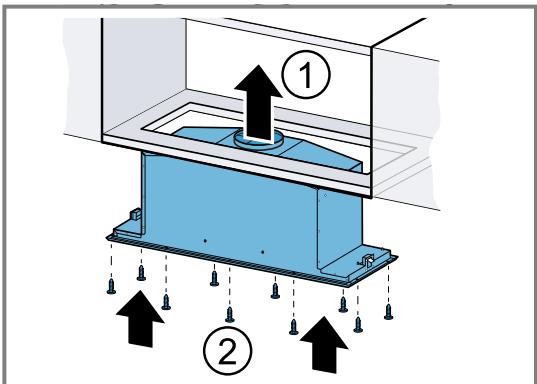

Gerämt montieren

1. Das Gerät in die Möbelöffnung einsetzen ① und am Einbaumöbel festschrauben ②.

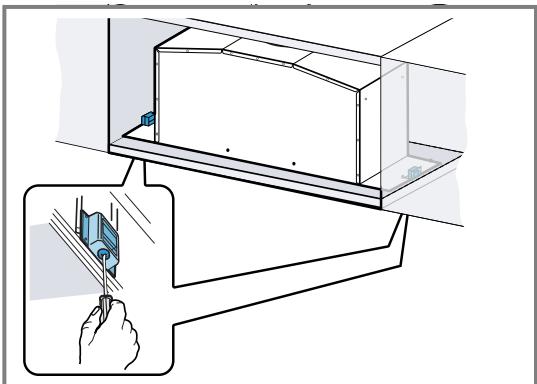

1. Die Fixierungsschrauben anziehen.

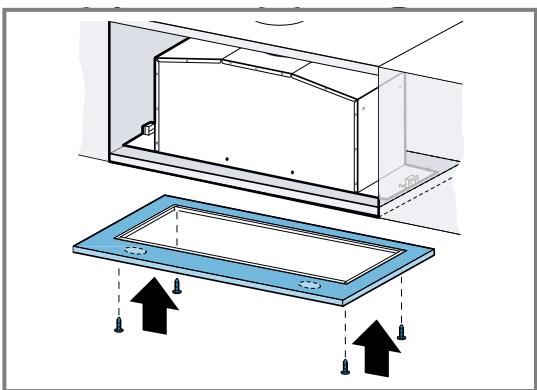

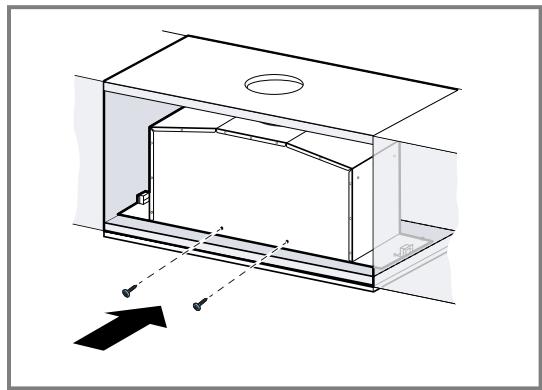

1. Den Rahmen anbringen und von unter mit dem Gerät verschrauben.

1. Den Rahmen und das Gerät mit Schrauben sichern.

Wenn die Schrauben von außen nicht zugängig sind, können die Schrauben auch von innen montiert werden.

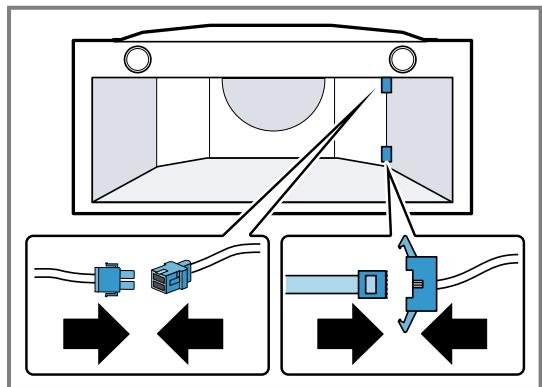

1. Die Bedienfeldverkabelung und die Lichtverkabelung wiederherstellen.

Der Stecker lassst sich nur in einer Position einstecken.

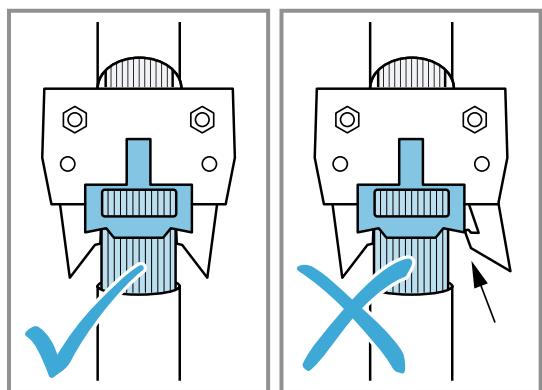

1. Sicherstellen, dass die Steckverbindung korrekt ein-gerastet ist.

1. Die Fettfilter einsetzen. Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

2. Die Filterabdeckung anbringen und schlieben.

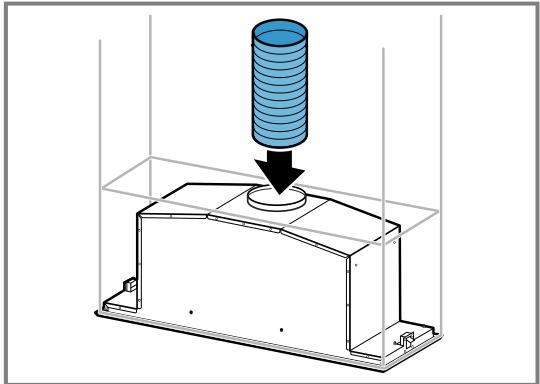

Abluftverbindung herstellen

1. Das Abluftrohr am Luftstutzen befestigen.

1. Die Verbindung zur Abluftöffnung herstellen.
2. Die Verbindungsstellen abdichten.

Umluftverbindung herstellen

Das Standard Umluftset ist als Zubehör erhältlich.

1. Das Abluftrohr am Luftstutzen befestigen.
2. Die Verbindung zur Öffnung am Einbaumöbel herstehen.

1. Das Luftleitgitter am Einbaumöbel festschrauben.
2. Die Verbindungsstellen abdichten.

Stromanschluss herstellen

1. Den Netzstecker in die Schutzkontakt-Steckdose stecken.
2. Bei einem erforderlichen Festanschluss die Hinweis im Kapitel

"Hinweise zum elektrischen Anschluss", Seite 13 beachten.

Gerät demontieren

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Schutzhandschuhe trag.

1. Das Gerät vom Stromnetz trennen.
2. Das Abluftrohr losen.
3. Bei Bedarf die Filterabdeckung öffnen.
4. Die Fettfilter entnehmer.

Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

1. Den Rahmen entfernen.
2. Die Bedienfeldverkabelung und die Lichtverkabelung lose.
3. Die Verschraubung mit dem Einbaumöbel offen.
4. Das Gerät langsam herunternehmen.

Table des matières

MANUEL D'UTILISATION

De vetafzettingen in de vetfilters können ontbranden.

De vetafzettingen in de vetfilters können ontbranden.

LET OP!

De vetfilters nicht inklemmen.

Teruggezogen verbrandingsgassen können leiden tot vergiftingig.

Teruggezogen verbrandingsgassen können leiden tot vergifting.
