| Produkttyp | Dunstabzugshaube |
| Marke | Neff |
| Modell | DGL 3966 N |
| Betriebsarten | Abluft- und Umluftbetrieb |
| Maximale Leistung | Intensivstufe P2 (automatische Abschaltung nach ca. 6 Minuten) |
| Lüfterstufen | 3 Stufen + 2 Intensivstufen |
| Lüfternachlauf | Automatischer Nachlauf von ca. 10 Minuten |
| AirFresh-Funktion | Intervalllüftung (ca. 5 Minuten pro Stunde) |
| NoiseReduction-Funktion (bei Varianten) | Geräuschreduzierung, in allen Lüfterstufen außer Stufe 3/Intensiv |
| Beleuchtung | LED-Leuchten oder Halogenlampen (je nach Ausstattung) |
| Lichtdimmung | Stufenlose Helligkeitseinstellung |
| Fettfilter | Metallfettfilter, spülmaschinengeeignet |
| Aktivkohlefilter | Optional für Umluftbetrieb (nicht im Lieferumfang) |
| Sättigungsanzeige | Akustisches Signal und Anzeige bei Filterreinigung erforderlich |
| Anschlussleistung | Siehe Typenschild (typ. 230 V, 50 Hz) |
| Anschlussleitung | Ca. 1,30 m |
| Maximales Gerätegewicht | 40 kg |
| Empfohlener Rohrdurchmesser (Abluft) | 150 mm, mindestens 120 mm |

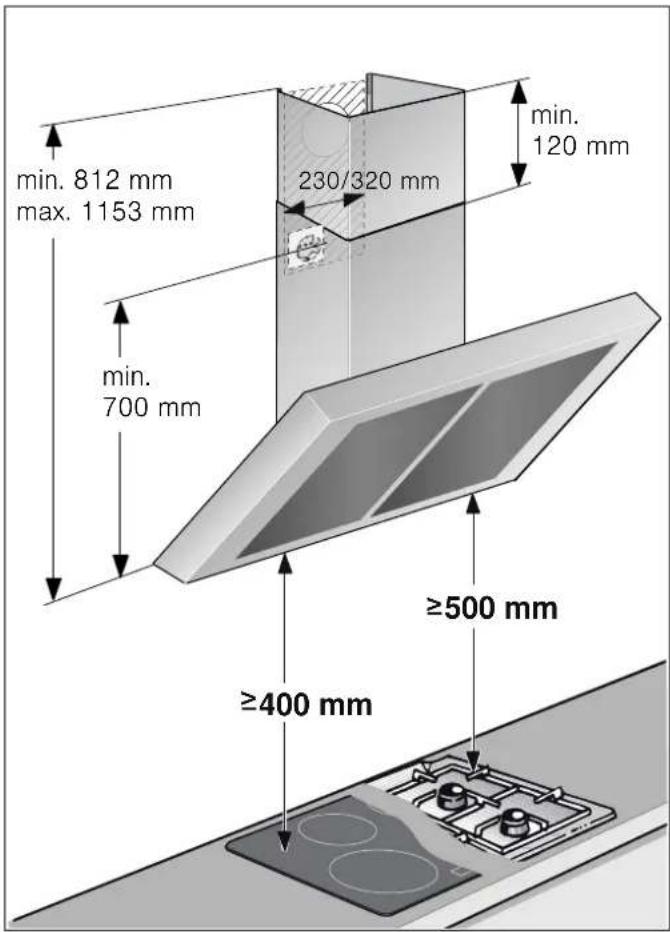

| Sicherheitsabstand zu Kochstellen | Gas-Kochstellen größer als Elektro; siehe Montageanleitung |
| Reinigungshinweise | Keine scharfen Reiniger, keine Hochdruckreiniger; Edelstahl nur in Schliffrichtung reinigen |

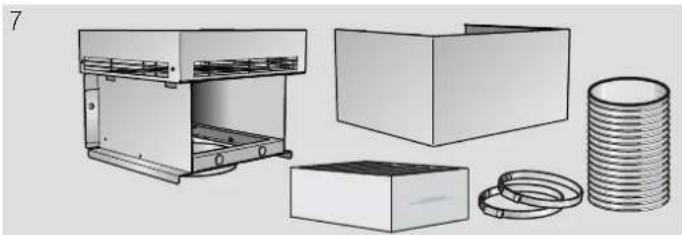

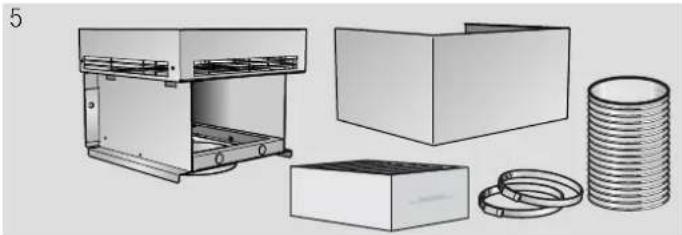

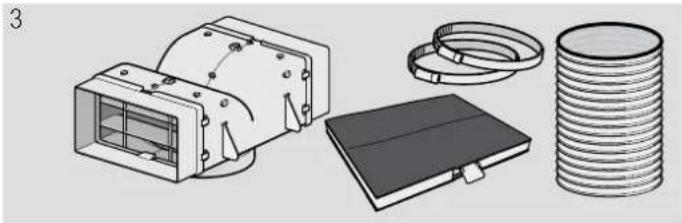

| Zubehör (optional) | CleanAir Umluftmodul, Aktivkohlefilter, Reduzierstutzen, Teleskop-Mauerkasten |
Häufig gestellte Fragen - DGL 3966 N NEFF
Benutzerfragen zu DGL 3966 N NEFF
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch DGL 3966 N - NEFF und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DGL 3966 N von der Marke NEFF.
BEDIENUNGSANLEITUNG DGL 3966 N NEFF
[de] Gebrauchs- und Montageanleitung
Inhaltsverzeichnis
GEBRAUCHSANLEITUNG...... 2
Bestimmungsgemäßer Gebrauch 2
Wichtige Sicherheitshinweise 3
Umweltschutz.... 5
Betriebsarten.... 5
Gerät bedienen 5
Reinigen und warten 7
Wichtige Sicherheitshinweise.... 11
Allgemeine Hinweise.... 13
Installation 14
GEBRAUCHSANLEITUNG
Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.neff-international.com und Online-Shop: www.neff-eshop.com
Für Produktinformationen sowie Anwendungs- und Bedienfragen wählen Sie unsere Info-Nummer: (Mo-Fr: 8.00-18.00 Uhr erreichbar) Nur für Deutschland g
Bestimmungsgemäßer Gebrauch
Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Wichtige Sicherheitshinweise
⚠ Warning
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.
⚠ Warning

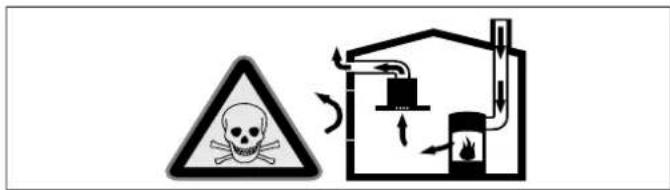

Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
■ Es muss daher immer für ausreichende Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
⚠️ Warnung Brandgefahr!
■ Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
■ Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
■ Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.
⚠ Warning
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.
⚠ Warning
Verletzungsgefahr!
■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
- Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risiko-gruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
⚠ Warning
Stromschlaggefahr!
- Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
■ Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kunden-dienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kunden-dienst rufen.
■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).
Umweltschutz
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Betriebsarten
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohr-system ins Freie geleitet.
Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

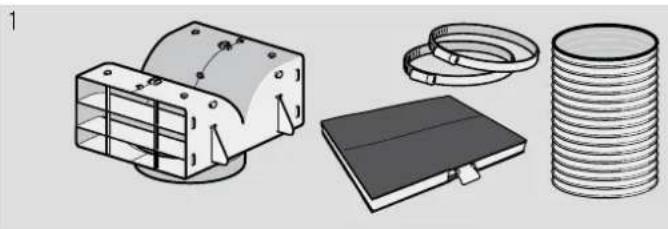

Hinweise
■ Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.
■ Bei Geräten mit einem Zusatzfilter im Innenraum, kann nur das CleanAir Umluftmodul (siehe Zubehör Umluftbetrieb) verwendet werden.
Gerät bedienen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.
Bedienfeld Variante 1
Bedienfeld
- Lüfterstufen verringern/Lüfternachlauf/Intervalllüftung
- Lüfterstufen erhöhen/Intensivstufe 1, 2
Licht Ein/Aus/Dimmung
Lüfter einstellen
Einschalten
■ Drücken Sie die Taste ①. Der Lüfter startet in Stufe 2.
■ Drücken Sie die Tasten + oder - um die Stärke des Lüfters zu verändern.
Ausschalten
Drücken Sie die Taste ①.
Intensivstufe
Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.
Drücken Sie die Taste +, während sich der Lüfter in Stufe 3 befindet.
Die Intensivstufe P1 wird aktiviert. Drücken Sie die Taste + erneut, wird die Intensivstufe P2 aktiviert.
Nach circa 6 Minuten schaltet die Elektronik automatisch auf eine niedrigere Lüfterstufe zurück. Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, drücken Sie die Taste - , bis die von Ihnen gewünschte Lüfterstufe erreicht ist.
Lüfternachlauf
Drücken Sie die Taste - solange, bis L erscheint.
Nach circa 10 Minuten schaltet der Lüfter automatisch ab.
AirFresh-Funktion
Drücken Sie die Taste - solange, bis fresh erscheint. Der Lüfter läuft circa 5 Minuten pro Stunde.
Möchten Sie die AirFresh-Funktion beenden, drücken Sie die Taste ①.
Beleuchtung
Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.
Drücken Sie die Taste 🔔.
Helligkeit einstellen
Halten Sie die Taste ♗ gedrückt, bis die gewünschte Helligkeit erreicht ist.
Sättigungsanzeige
Bei Sättigung der Metallfettfilter ertönt nach dem Ausschalten des Lüfters für circa 4 Sekunden ein Signal.
Zusätzlich erscheint in der Anzeige das Symbol:
Spätestens jetzt sollten die Metallfettfilter gereinigt werden.
Wie Sie die Metallfettfilter reinigen, erfahren Sie im Kapitel Reinigen und warten.
Während die Sättigungsanzeige blinkt, kann sie zurückgesetzt werden. Dazu Taste - drücken.
Signalton
Signalton einschalten
Drücken Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Tasten ① und +. Als Bestätigung ertönt ein Signal.
Signalton ausschalten
Wiederholen Sie den Vorgang "Signalton einschalten".
Bedienfeld Variante 2
Bedienfeld
| vol | - | fresh vol | 88 | + | P |
Erläuterung
| 1 | Lüfter Ein/Aus |
| Geräuschreduzierung | |
| - | Lüfterstufen verringern/Lüfternachlauf/Intervallüftung |
| + | Lüfterstufen erhöhen/Intensivstufe 1,2 |
| Direktanwahl Intensivstufe 2 | |
| Licht Ein/Aus/Dimmung |
Lüfter einstellen
Einschalten
■ Drücken Sie die Taste ①.
Der Lüfter startet in Stufe 2.
■ Drücken Sie die Tasten + oder - um die Stärke des Lüfters zu verändern.
Ausschalten
Drücken Sie die Taste ①.
Intensivstufe
Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.
Drücken Sie die Taste P. In der Anzeige erscheint P2. Drücken Sie die Taste -, um auf die Intensivstufe P1 zurückzuschalten.
Nach circa 6 Minuten schaltet die Elektronik automatisch auf eine niedrigere Lüfterstufe zurück. Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, drücken Sie die Taste P.
Lüfternachlauf
Drücken Sie die Taste - solange, bis L erscheint.
Nach circa 10 Minuten schaltet der Lüfter automatisch ab.
AirFresh-Funktion
Drücken Sie die Taste - solange, bis fresh / erscheint. Der Lüfter läuft circa 5 Minuten pro Stunde.
Möchten Sie die AirFresh-Funktion beenden, drücken Sie die Taste ①.
NoiseReduction-Funktion
Die NoiseReduction-Funktion reduziert das Lüftergeräusch.
Einschalten
Drücken Sie die Taste 🔒.
Die Funktion ist in allen Lüfterstufen, außer in Lüfterstufe / möglich. Sie bleibt auch nach dem Ausschalten des Lüfters aktiviert.
Ausschalten
Drücken Sie die Taste 📋.
Beleuchtung
Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.
Drücken Sie die Taste 🔍.
Helligkeit einstellen
Halten Sie die Taste ♗ gedrückt, bis die gewünschte Helligkeit erreicht ist.
Sättigungsanzeige
Bei Sättigung der Metallfettfilter ertönt nach dem Ausschalten des Lüfters für circa 4 Sekunden ein Signal. Zusätzlich erscheint in der Anzeige das Symbol: =
Spätestens jetzt sollten die Metallfettfilter gereinigt werden.
Wie Sie die Metallfettfilter reinigen, erfahren Sie im Kapitel Reinigen und warten.
Während die Sättigungsanzeige blinkt, kann sie zurückgesetzt werden. Dazu Taste - drücken.
Signalton
Signalton einschalten
Drücken Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Tasten ① und +. Als Bestätigung ertönt ein Signal.
Signalton ausschalten
Wiederholen Sie den Vorgang "Signalton einschalten".
Reinigen und warten
⚠ Warning
Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß, besonders im Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.
⚠ Warning
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.
⚠ Warning
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
⚠ Warning
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
Reinigungsmittel
Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
■ keine scharfen oder scheuernden Reinigungsmittel,
■ keine stark alkoholhaltigen Reinigungsmittel,
■ keine harten Scheuerkissen oder Putzschwämme,
■ keine Hochdruckreiniger oder Dampfreiniger.
Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.
Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.
Bereich Reinigungsmittel
| Edelstahl Heiße Spüllauge:Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.Edelstahlflächen nur in Schliffrichtung reinigen.Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen. | |
| Lackierte Oberflächen Heiße Spüllauge:Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.Keinen Edelstahlreiniger verwenden. | |
| Aluminium und Kunststoff | Glasreiniger:Mit einem weichen Tuch reinigen. |
| Glas Glasreiniger:Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden. | |
| Bedienelemente Heiße Spüllauge:Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen.Keinen Edelstahlreiniger verwenden. | |
Metallfettfilter reinigen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Warnung
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Hinweise
■ Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
■ Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen.
In der Geschirrspülmaschine:
Hinweis: Bei der Reinigung in der Geschirrspülmaschine können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.
■ Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.
■ Stellen Sie die Metallfettfilter locker in die Geschirrspülmaschine. Die Metallfettfilter dürfen nicht eingeklemmt werden.
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.
■ Weichen Sie die Metallfettfilter in heißer Spüllauge ein.
■ Verwenden Sie zur Reinigung eine Bürste und spülen Sie die Filter danach gut aus.
■ Lassen Sie die Metallfettfilter abtropfen.
Metallfettfilter ausbauen
- Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
- Metallfettfilter aus der Halterung herausnehmen.
Bei Randabsaugungssfiltern, den Metallfettfilter nach unten ziehen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
Bei Zusatzfiltern im Innenraum, Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
- Fett kann sich unten im Metallfettfilter ansammeln.
-
Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.
-
Metallfettfilter reinigen.
Metallfettfilter einbauen
- Metallfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen. - Metallfettfilter nach oben klappen und Verriegelung einrasten.
Störungen, was tun?
Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.
Warnung
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Störungstabelle
| Störung Mögliche Ursa-che | Lösung | |
| Gerät funktioniert nicht | Stecker ist nicht eingesteckt | Gerät am Stromnetz anschließen |
| Stromausfall Prüfen, ob andere Küchenge-räte funktionieren | ||
| Sicherung defekt Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist | ||
| Gerät funktioniert nicht | Stecker ist nicht eingesteckt | Gerät am Stromnetz anschließen |
| Stromausfall Prüfen, ob andere Küchenge-räte funktionieren | ||
| Sicherung defekt Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist | ||
| Die Beleuchtung funktioniert nicht. | Die Lampen sind defekt. | Lampen auswechseln, siehe Kapitel “Lampen auswechseln”. |
Lampen auswechseln
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Warnung
Stromschlaggefahr!
Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung (siehe Lampenfassung oder Typenschild im Innenraum des Gerätes - dazu Metallfettfilter ausbauen.
Halogenlampen auswechseln
Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Zum Einsetzen der Halogenlampen ein sauberes Tuch verwenden.
- Lampenring vorsichtig mit einem geeigneten Werkzeug entfernen.
- Lampe herausziehen und durch den gleichen Lampentyp ersetzen.
-
Lampenabdeckung einsetzen.
-
Netzstecker einstecken bzw. Sicherung wieder einschalten.
LED-Leuchten
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.
Warnung
Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Kundendienst
Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr. FD-Nr.
Kundendienst
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.
Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.
Reparaturauftrag und Beratung bei Störungen
A 0810 550 544
D 089 12 474 474
CH 0848 840 040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.
Zubehör Umluftbetrieb
(nicht im Lieferumfang enthalten)
Hinweise
■ Beachten Sie die Montageanleitungen im Zubehör.
■ Bei Geräten mit einem Zusatzfilter im Innenraum, kann nur das CleanAir Umluftmodul verwendet werden.
Erstausstattung: Starter Set für Umluftbetrieb - schmal
Erstausstattung: Starter Set für Umluftbetrieb - breit
Erstausstattung: CleanAir Umluftmodul - schmal
Erstausstattung: CleanAir Umluftmodul - breit
3 Z5102X5 Kanalbreite 345 mm
4 Z5102X1 Kanalbreite 345 mm
5 Z5270X0 Kanalbreite 260 mm
6 Z5170X1 Kanalbreite 260 mm
7 Z5276X0 Kanalbreite 345 mm
8 Z5170X1 Kanalbreite 345 mm
MONTAGEANLEITUNG
■ Dieses Gerät wird an der Wand installiert.
■ Für zusätzliche Sonderzubehörteile (z. B. für Umluftbetrieb) die dort beiliegende Installationsanleitung beachten.
■ Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.
Wichtige Sicherheitshinweise
Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.
⚠ Warning Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
⚠ Warning Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
■ Es muss daher immer für ausreichende Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluft-mauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
⚠ Warning
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Bei Installation einer Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.
⚠ Warning
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Das Gerät darf nur an einer Seite direkt neben einem Hochschrank oder einer Wand installiert werden. Der Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.
⚠ Warning
Verletzungsgefahr!
■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
■ Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
■ Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.
⚠ Warning
Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
⚠ Warning
Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichbar ist oder bei einem erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mind. 3 mm vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausführen.
⚠ Warning
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.
Allgemeine Hinweise
Abluftbetrieb
⚠ Warning
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Abluftleitung
Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.
■ Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
■ Durch lange raue Abluftrohre, viele Rohrbögen oder Rohrdurchmesser, die kleiner als 150 mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
■ Die Rohre oder Schläuche zum Verlegen der Abluft-leitung müssen aus nicht brennbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.
∅ 150 mm ca. 177 cm²
∅ 120 mm ca. 113 cm²
■ Flachkanäle sollten keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
Wand überprüfen
■ Die Wand muss eben, senkrecht und ausreichend tragfähig sein.
■ Die Tiefe der Bohrlöcher muss der Länge der Schrauben entsprechen. Die Dübel müssen einen festen Halt haben.
■ Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Für andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
■ Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.
Elektrischer Anschluss
Warning
Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenraum des Gerätes, dazu Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Warning
Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichbar ist oder bei einem erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mind. 3 mm vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausführen.

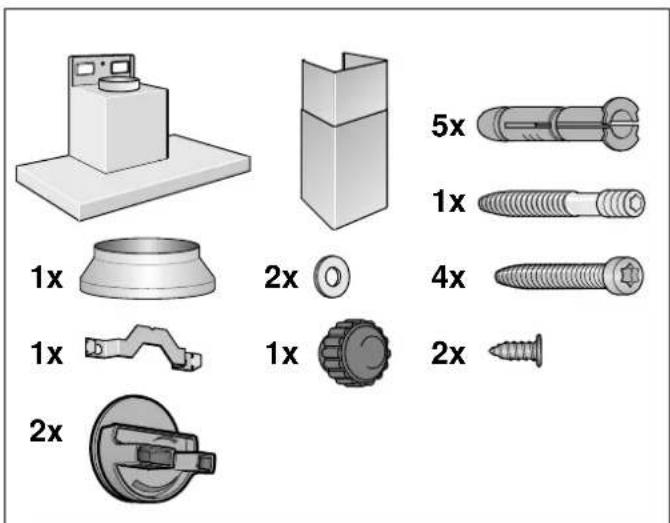

Installation
Installation vorbereiten
Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.

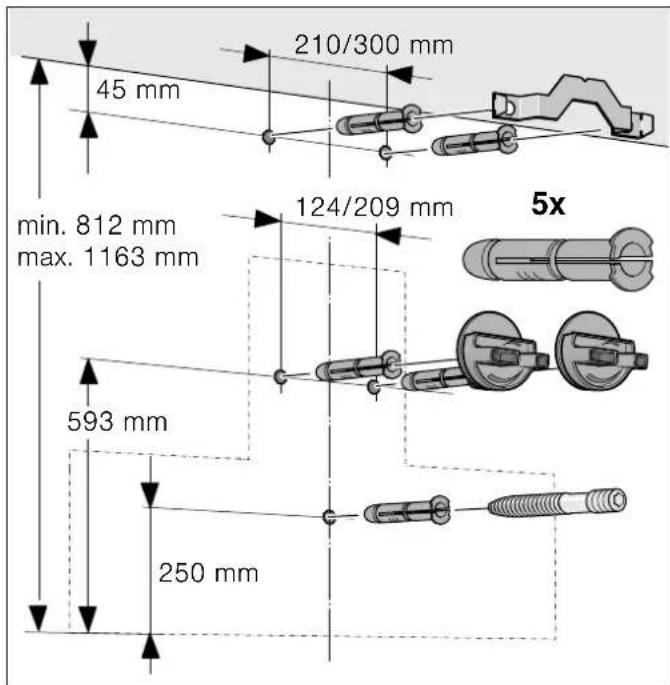

- Von der Decke bis zur Unterkante der Dunstabzugs- haube eine senkrechte Mittellinie an die Wand zeichnen.
- Positionen für die Schrauben und die Kontur des Einhängebereiches anzeichnen.
- Fünf Löcher mit ∅ 8 mm und Bohrtiefe 80 mm für die Befestigungen bohren und die Dübel wandbündig eindrücken.
Installation

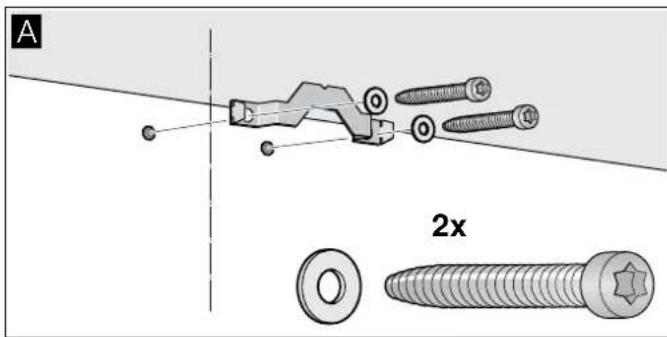

- Haltewinkel für die Kaminverblendung anschrauben.
A

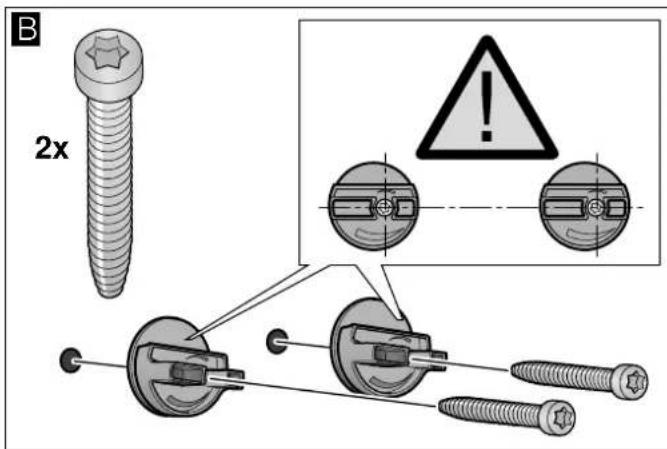

- Aufhängungen für die Dunstabzugshaube handfest anschrauben. Schrauben nicht festziehen! B

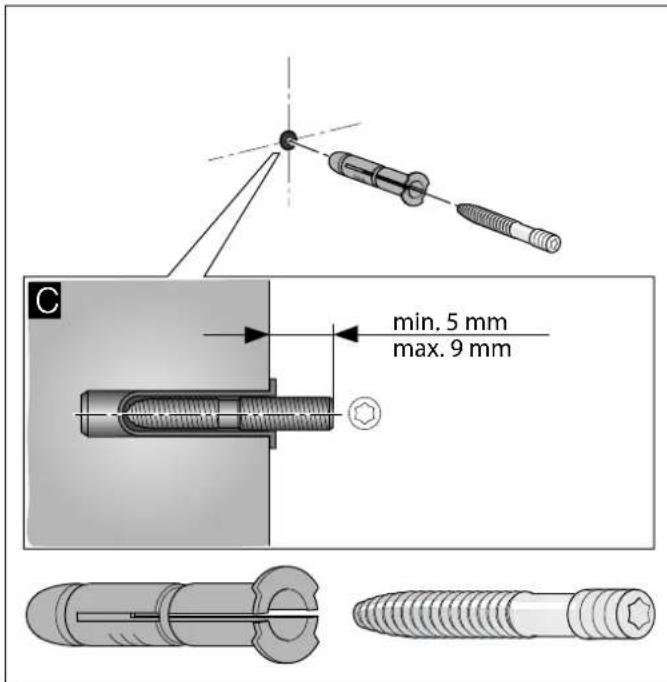

- Gewindebolzen so weit einschrauben, dass er noch 5 - 9 mm aus der Wand ragt. C
Gerät aufhängen und ausrichten
- Schutzfolie vom Gerät zuerst an der Rückseite und nach der Montage vollständig abziehen.
- Gerät so einhängen, dass es fest an den Aufhängungen einrastet. D

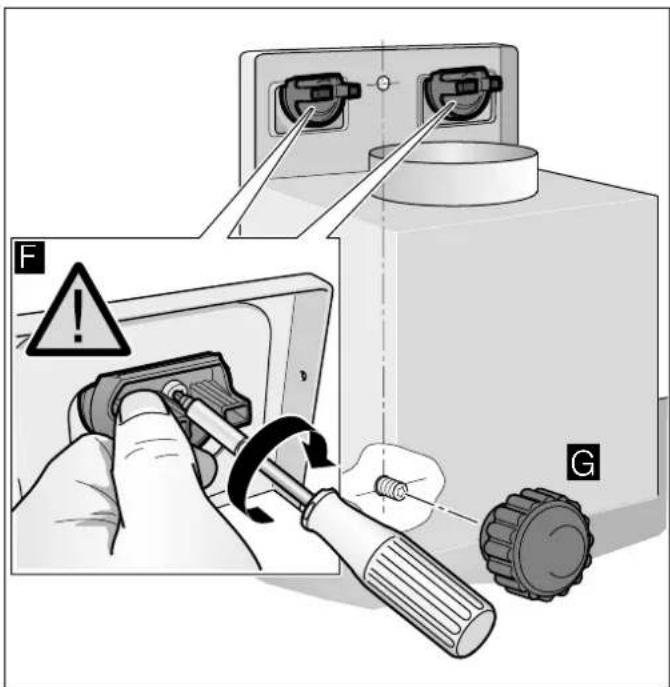

- Gerät durch Drehen der Aufhängungen waagrecht ausrichten. Bei Bedarf kann das Gerät nach rechts oder links verschoben werden.
- Schrauben für die Aufhängung fest anziehen. Dabei die Aufhängungen festhalten. F
- Rändelmutter fest andrehen. G
Rohrverbindungen befestigen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.
Abluftrohr ∅ 150 mm (empfohlene Größe)
Abluftrohr direkt am Luftstutzen befestigen und abdichten.
Abluftrohr ∅ 120 mm
- Reduzierstutzen direkt am Luftstutzen befestigen.
- Abluftrohr am Reduzierstutzen befestigen.
- Beide Verbindungsstellen geeignet abdichten.
Kaminverblendung montieren
Warning
Verletzungsgefahr!
durch scharfe Kanten während der Installation. Während der Installation des Gerätes immer Schutzhandschuhe tragen.
- Kaminverblendungen trennen.
Dazu das Klebeband abziehen - Schutzfolien an beiden Kaminverblendungen abziehen.
- Kaminverblendungen ineinander schieben.
Hinweise
- Um Kratzer zu vermeiden, Papier als Schutz über die Kanten der äußeren Kaminverblendung legen.
-
Schlitze der inneren Kaminverblendung nach unten.
-

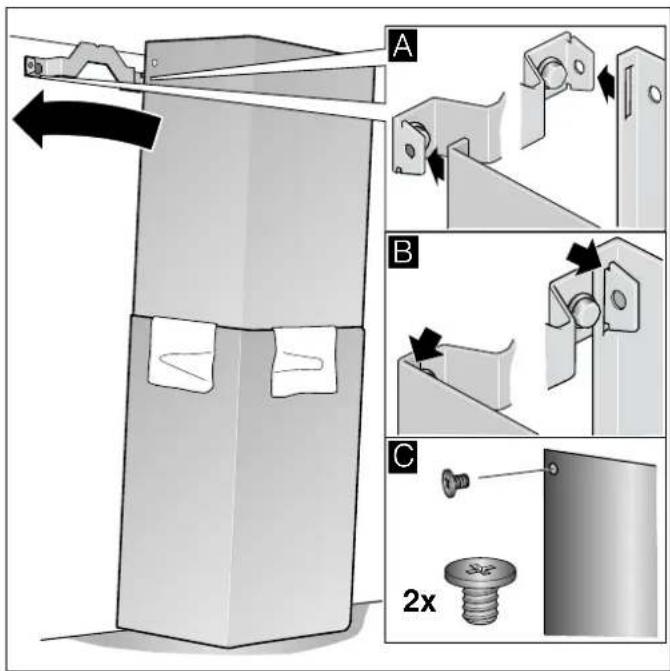

Kaminverblendungen auf dem Gerät aufsetzen.
-
Innere Kaminverblendung nach oben schieben und links und rechts am Haltewinkel einhängen. A
-
Kaminverblendung nach unten einrasten. B
-
Kaminverblendung mit zwei Schrauben seitlich an den Haltewinkel schrauben. C
- Inhaltsverzeichnis
- GEBRAUCHSANLEITUNG...... 2
- GEBRAUCHSANLEITUNG
- Bestimmungsgemäßer Gebrauch
- Wichtige Sicherheitshinweise
- ⚠ Warning
- Erstickungsgefahr!
- Lebensgefahr!
- ⚠️ Warnung Brandgefahr!
- Fettfilter mindestens alle 2 Monate reinigen.
- Verbrennungsgefahr!
- Verletzungsgefahr!
- Stromschlaggefahr!
- Ursachen für Schäden
- Achtung!
- Umweltschutz
- Umweltgerecht entsorgen
- Betriebsarten
- Abluftbetrieb
- Umluftbetrieb
- Hinweise
- Gerät bedienen
- Bedienfeld Variante 1
- Bedienfeld
- Lüfter einstellen
- Einschalten
- Ausschalten
- Intensivstufe
- Lüfternachlauf
- AirFresh-Funktion
- Beleuchtung
- Helligkeit einstellen
- Sättigungsanzeige
- Signalton
- Signalton einschalten
- Signalton ausschalten
- Bedienfeld Variante 2
- NoiseReduction-Funktion
- Reinigen und warten
- Reinigungsmittel
- Metallfettfilter reinigen
- Warnung
- Brandgefahr!
- In der Geschirrspülmaschine:
- Von Hand:
- Metallfettfilter ausbauen
- Metallfettfilter einbauen
- Störungen, was tun?
- Lampen auswechseln
- Halogenlampen auswechseln
- LED-Leuchten
- Kundendienst
- E-Nr. FD-Nr.
- Reparaturauftrag und Beratung bei Störungen
- Zubehör Umluftbetrieb
- MONTAGEANLEITUNG
- ⚠ Warning Lebensgefahr!
- Allgemeine Hinweise
- Abluftleitung
- Rundrohre
- Flachkanäle
- Wand überprüfen
- Elektrischer Anschluss
- Warning
- Länge der Anschlussleitung: ca. 1,30 m
- Installation
- Installation vorbereiten
- Gerät aufhängen und ausrichten
- Rohrverbindungen befestigen
- Abluftrohr ∅ 150 mm (empfohlene Größe)
- Abluftrohr ∅ 120 mm
- Kaminverblendung montieren
Marke : NEFF
Modell : DGL 3966 N
Kategorie : Dunstabzugshaube
