| Produkttyp | Dunstabzugshaube |
| Marke | FALMEC |
| Modell | MIRA TOP 800 |
| Breite | 80 cm |
| Stromversorgung | 220-240 V, 50/60 Hz |
| Anzahl der Geschwindigkeitsstufen | 3 + 1 Intensivstufe (insgesamt 4) |
| Beleuchtung | Halogen max. 20 W (12 V, Sockel G4) oder LED je nach Version |
| Fettfilter | Metall, waschbar (empfohlen monatlich) |
| Aktivkohlefilter | Austausch alle 3-4 Monate je nach Nutzung |
| Timer | Ja, 15 Minuten |
| Filter-Sättigungsalarm | Ja, nach ca. 30 Betriebsstunden |
| Fernbedienung | Optional (bei einigen Versionen) |
| Mindestsicherheitsabstand | 65 cm über dem Kochfeld |
| Abluftbetrieb | Abluft nach außen über Rohr |
| Umluftbetrieb | Mit Aktivkohlefiltern |
| Material | Edelstahl |
| Garantie | Ja (Bedingungen auf der Rückseite der Anleitung) |
Häufig gestellte Fragen - MIRA TOP 800 FALMEC
Benutzerfragen zu MIRA TOP 800 FALMEC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch MIRA TOP 800 - FALMEC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MIRA TOP 800 von der Marke FALMEC.
BEDIENUNGSANLEITUNG MIRA TOP 800 FALMEC
BEDIENUNGSSANLEITUNG
LIVRET D'INSTRUCTIONS
Verehrte Kundin, verehrter Kunde
Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Entsatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beiliegt.
Chère Madame/Cher Monsieur, félicitations!
These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu konnen.
Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.
These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.
Das Gerätarfind nicht von Kindern bzw.Behinderten benutzt werden,es sei denn.
these werden von verantwortungsvollen Personen, die dafür Sorge/TRagen,
dass Gerät safer verwendet wird, überwacht.
Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speilen.
Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifierten Installateuren durchgeführt zu werden.
Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.
Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, * dürfen ausschließlich von kompetenten Personen vorgenommen werden.
Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losen.
Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.
Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügbar, wenden.
Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgescheltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.
Die DunstabzugshaubearfauschlieblichzumAbsaugendesDampfes,der beimKochenineinerHaushaltskücheentstehen,verwendetwerden.
Bei anderen Einsätzen wird der Hersteller von jeder Haftung befrei.
Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf hochstens 1,5Kg betragen.
Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.
Der Hersteller empfeht für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.
Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.
Die technischen Daten des Elektrogerats sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.
INSTALLATION
(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualification vorbehalten)
Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65~cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von thisem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an einigen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.
In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.
In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10% ), um die Luft nach außen zu leiten.
Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.
Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschrifsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.
Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)
ACHTUNG!
Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschritten werden; sollte dies dennoch vorkommen, den nachst gelegenen Kundendienst kontaktieren.
Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestellt sein, in thisem Fall ist ein "genormter" Stecker zu verwenden, wobei folgenden zu beachten ist:
-
Der gelb/grüne Draht ist für die Erdung zu benutzen;
-
der blaue Draht ist für den Nullleiter, und
- der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit geiten Teilen in Berührung kommt (über 70^ ).
- Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.
Bei Geräten, die mit Kabel und Stecker ausgestattet gefelwert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).
Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.
HAUBE MIT ABLUFTBETRIEB (absaugend)
Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.
Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr an-zuschlieben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschreiben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.
Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):
Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.
HAUBE MIT UMLUFTBETRIEB (filtrerend)
Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.
Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfern.
Für optimale Leistung ist es ratsam, bei starker Geruch- undampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube solte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.
- ON: Licht eingeschaltet (Druckknopf beleuchtet);
- OFF: Licht ausgeschaltet.
Dimmer mit in der Tastatur integrierten Funktionen: bei ausgeschalteten Motor kann man durch langes Drücken der Taste Licht (2 Sekunden) an der Tastatur auf die Modalität Änderung der Intensität des Umgebungslichtes (Glühlampe oder Led) zugehen. Wirkt man auf die Tasten + und - ein, kann die Lichtintensität eingestellt werden. Bei eingeschalteten Motor wird durch langes Drücken der Taste das Umgebunglicht ein- bzw. ausgeschal-tet.
Druckknopf -
Bei Betätigung these Druckkopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.
Druckknopf +
Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit gesteigert.
Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.
(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten gehen der Motor automatisch zur 3. Geschwindigkeit über).
Modalität- Druckknopf
Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.
Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.
Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhältlich).
HIN WEISE:
Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.
Maximaler Betriebsabstand 5 Meter. Diese Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.
Lichtknopf der Fernbedienung: On/Off Licht.
Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.
Schaltuhrknopf: siehe nachstehende Anleitungen.
Druckkopf Schaltuhr und Filterverstopfung
- These Funktion gestattet die automatische Ausschaltung der Dunsta
bzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellen Geschwindigkeit (Druckknopf mit Blinklicht).
- Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prufen, ob der Alarm aufgehoben wurde.
ANLEITUNGEN FÜR AUSBAU UND ERSATZ
1. METALLFILTER
Das Panele öffnen (siehe Abb. H3). Um den Metallfettfilter zu entfernen, den Griff A betätigen.

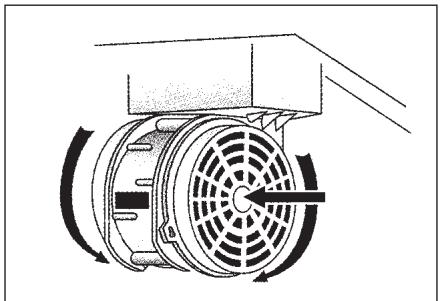

2. AKTIVKOHLEFILTER
Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.
Für die Montage/das Auswechseln siehe Abb.
Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Zur Bestellung neuer Carbonfilteritte an die Vertragshandlung/Vertriebsunternehmen.
NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www. falmec.com herunterlagen (Zugriff über Pull-down-MENU).
3. ABSETZBARE TAFEL
Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.
BELEUCHTUNG MONTAGE UND ERSATZ
LAMPE
Auswechseln der Lampe "Square halogen light":
a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90^ öffnen (siehe Abbildung), indem man auf PUSH drückt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).
d) Die Platte wieder schreiben. Wenn sich die Platte nicht korrekt schreiben lassst, den in Punkt b) beschriebenen Vorgang wiederholen.
BELEUCHTUNG DER SICHTFENSTER
Auswechseln der Gluhlampe:
1){sicherstellen,dass die Abzughaube vom Stromnetz abgetrennt ist;
2) das Ornamentglas entfernen (siehe Abschnitt O);
3) die Lampe mit einer gleichwertigen auswechseln (max. 25W);
4) die Glasscheiben erneut montieren (siehe Abb. O5).
Im Falle von Abzughauben mit Led-Beleuchtung, damit das Auswechseln des Leuchtkörpers nur von spezialisiertem Personal und durch Originalersatzteile erfolgen.
HINWEIS: Die Glasscheiben nicht entfernen, wenn die Led-Beleuchtung der Scheiben eingeschaltet ist.
WARTUNG UND REINIGUNG
Nur durch eine konstante Wartung ist ein einwandfreiier Betrieb und eine langge Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine tatsächige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergeführlichen Fettansammlungen bilden.
1. METALL-FETTFILTER
These Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollen den jeder Monat mit warmem Wasser. Gereinigt werden, wobe darauf auf zu achten ist, dass sie nicht geknigt werden. Für den Aus- und
Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.
2. AKTIVKOHLEFILTER
These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthalten den Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.
Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.
3. AUSSENREINIGUNG
Wir empfehlen, die äußerten Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.
Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vorrannahen; hierfür ein weiches Tuch verwenden, gründlich abspullen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.
Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr mehr zu beseitigenden Beschädigung der Stahlfläche kommt.
Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.
Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.
4. REINIGUNG DER INNENFLÄCHE
Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)durfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.
Keine Schleifmittel benutzen.
Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.
SICHERHEITSBESTIMMUNGEN
Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationa- len Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.
Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.
Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.
Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhhitzte Öl konnte sich
entzünden.
Für eine ausreichende Luftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.
-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.
Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht jeder Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zusückzufahren sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.
GARANTIE
Was die garantie betrifft, wenden sie sich am austräger.
Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck-oder Schreibfehler in thisem Anleitungssheft. Sie behält sich außerdem das Recht vor, an ihren Produkten samentliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nutzlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.
MONTAGE DER INSEL-DUNSTA-BZUGSHAUBE
O1 - MONTAGE MIRABILIA WANDAUSFUHRUNG
Schritt 1
- Die Stützstange (A-Abb. O1) an der Wand positionieren. Hierbei eine Höhe von der Kochplatte wahren, die durch die Summe der Maße X+300 mm berechnet wird.
- Die waagrechte Ausrichtung mit einer Wasserwaage prufen und 2 Bohrpunkte an den Stangenenden markieren.
- Bohren, 2 Expansionsdübel 8mm einfügen und die Stange mit den entsprechenden Schrauben einfügen.
Schritt 2
- Die Dunstabzugshaube an die Stützstange anhängen (Abb. O2).
- Die Ausrichtung der Dunstabzugshaube mit Hilfe der Schrauben regeln: die obere Schraube (B) dient zur Einstellung des Abstands von der Wand und die untere Schraube (C) des senkrechten Gleichvorgangs.
Schritt 3
- Um zu verhindern, dass sich die Haube durch den von unterCOMMenden
Druck lost, muss sie mit Hilfe der mitgelieferten Bügel an der Wand befestigt werden (Abb. O3).
- Das Rohr (E) in das Anschlussstück (D) einfugen.
Schritt 4
- Die Veränderung (H) in das Element (G) schiben, indem man diese bis zum Erreichen der gewündsten Höhe gleiten{lsst.
- Sobald man die optimale Position gefunden hat, die Veränderung mit Hilfen der mitgelieferten Schrauben (V1) an den Kamin befestigen;
- Die Einheit Kamin+Verlängerung mit den 6 Schrauben V2 an die Dunstabzugshaube befestigen.
- Die Glasscheiben an der Dunstabzugshaube anmontieren (Abb. O5).
O2 - MONTAGE MIRABILIA ISOLA 85/ISOLA 67 CENTRAL CHIMNEY
Schritt 1
- Die gewündchte Höhe (H1=65) für die Anbringung der Abzugshaube festlegen.
- Die Hängegerüste (C) und (C1) auf die gewündchte Höhe bringen (H2) und mit 8 gewindeformenden Schrauben (V2) befestigen (Abb.1a).
- Das Hängegerüst (C) mit 4 Fischerdübeln 8 mm und den jeweiligen Schrauben (V1) an der Decke anbringen (Abb.1b).
Schritt 2
- Das Verläufigungsstück in den Kamin einschieben und die beiden Teile mit Papierklebeband aneinander befestigen (Abb. 2).
- Die Einheit Kamin-Verländerungsstück (D + E) mit den 4, in die bereits vorhänden Bohrlocher eingesetzten metrischen Schrauben M4 (V3) am Hängegerüst (C) befestigen, ohne die Schrauben ganz festzuziehen (Abb. 2).
- Bei der Version mit Abluftbetrieb: die optimale Höhe des festen oder bieg-samen Rauchabzugsrohrs (F) festlegen und mit der Motoranschlussöffnung verbinden.
Schritt 3
- Die Dunstabzugshaube anheben und in die 4 bereits am Hängegerüst (C) angebrachten metrischen Schrauben M5 (V4) einhängen (dazu die Bohrlocher 011 am Knopfschlitz des Zwischenraums jersey ausrichten und die Abzugshaube seitlich verschieben) (Abb. 3a).
- Nun die 4 Schrauben M5 (V4) endgültig festziehen (Abb. 3b).
- Das Papierklebeband entfernen (Abb. 3c), die 4 vorher am Hängegerüst angebrachten metrischen Schrauben M4 (V3) entfernen (Abb.3d) und die Einheit Kamin-Verlägerungsstück nach unten gleiten halten (Abb.3e).
- Den Anschluss des Rohrs am Anschluss der Abzugsöffnung in der Decke durchführren (bei Version mit Abluftbetrieb) (Abb. 3f).
- Die Stromversorgung unterbrechen und den Elektroanschluss durchführten.
- Das Verländerungsstück mit den 4 metrischen Schrauben M4 (V3) am Hängegerüst (C) befestigen, ohne die Schrauben ganz festzuziehen (Abb. 3q).
- Das Verlängerungsstück durch das Festziehen der Schrauben M4 (V3) endgültig am Hangegerüst (C) blockieren.
- Den Kamin mit 2 gewindeformenden Schrauben (V5) befestigen (Fig. 3i).
- Die beiden Stützelemente des Verlängerungsstücks (A) (Abb. 2) nur dann
verwenden, wenn kein oberes Hängegerüst eingesetzt wird oder wenn eine Zwischendecke vorhanden ist. Die Glasscheiben an die Dunstabzugshaube anmontieren (Abb. O5).
