Produkttyp	Dunstabzugshaube
Marke	FALMEC
Modell	STEALTH
Betriebsversion	Außenabführung (Abluft) oder Umluftbetrieb (Filterbetrieb)
Mindestabstand Kochfeld	65 cm
Anzahl Motorstufen	3 oder 4 (Intensivstufe zeitlich begrenzt 15 Min)
Beleuchtung	Halogen (max. 20 W, 12 V, Sockel G4) oder Glühlampe (max. 25 W) oder LED (Austausch durch Fachpersonal)
Metallfettfilter	Waschbar (alle Monate)
Aktivkohlefilter	Austausch alle 3-4 Monate
Timer	Automatische Abschaltung nach 15 Minuten Betrieb
Filtersättigungsalarm	Rote Leuchtanzeige für Metallfilter (durch langes Drücken deaktivierbar)
Beleuchtungsfunktion	Dimmer (Helligkeitseinstellung) durch langes Drücken der Lichttaste
Fernbedienung	Optional (Reichweite 5 m)
Außenmaterial	Edelstahl mit Anti-Fingerprint-Beschichtung (FastSteel)
Stromversorgung	Gemäß Typenschild (220-240 V, 50/60 Hz)
Installation	Wand- oder Deckenmontage (je nach Version), durch qualifiziertes Fachpersonal
Maximales Aufhängegewicht	1,5 kg

Häufig gestellte Fragen - STEALTH FALMEC

Wie groß ist der Mindestabstand zwischen Kochfeld und der STEALTH-Dunstabzugshaube?

Der Mindestabstand zwischen Kochfeld und dem untersten Teil der Dunstabzugshaube beträgt 65 cm.

Wie reinigt man die Metallfilter der Dunstabzugshaube?

Die Metallfilter werden jeden Monat in heißem Wasser mit etwas Spülmittel gereinigt, ohne sie zu knicken. Vor dem Wiedereinbau gut trocknen.

Wie oft müssen die Aktivkohlefilter ausgetauscht werden?

Die Aktivkohlefilter müssen je nach Nutzung durchschnittlich alle 3 bis 4 Monate ausgetauscht werden. Sie können nicht gewaschen werden.

Wie wechselt man die Halogenlampe der Dunstabzugshaube?

Trennen Sie das Gerät vom Stromnetz, öffnen Sie die Abdeckung durch Drücken auf PUSH, ersetzen Sie die Lampe durch eine gleichartige (Halogen max. 20 W, 12 V, Sockel G4) und schließen Sie die Abdeckung wieder.

Was tun, wenn die Filter-Sättigungsanzeige rot leuchtet?

Drücken Sie die Timer-Taste einige Sekunden lang, bis die rote Leuchte erlischt. Waschen oder ersetzen Sie dann die Filter je nach Bedarf.

Wie verwendet man die Timer-Funktion?

Drücken Sie die Timer-Taste; die Dunstabzugshaube schaltet sich nach 15 Minuten Betrieb bei der aktuellen Geschwindigkeit automatisch aus.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, dazu installieren Sie die Aktivkohlefilter (falls nicht vorhanden) und entfernen die Rückschlagklappe am Motoranschluss.

Wie stellt man die Beleuchtungsintensität ein?

Bei ausgeschaltetem Motor drücken Sie lange (2 Sekunden) auf die Lichttaste, dann verwenden Sie die Tasten + und –, um die Helligkeit anzupassen.

Welche Pflege für die Edelstahl-Außenseite?

Reinigen Sie alle 2 Wochen mit einem weichen Tuch und neutralem Seifenwasser. Bei FastSteel-Oberflächen (Anti-Fingerprint) verwenden Sie ein weiches Tuch, spülen und trocknen Sie.

Wird die Dunstabzugshaube mit einer Fernbedienung geliefert?

Die Fernbedienung ist optional (bei einigen Versionen erhältlich). Ihre maximale Reichweite beträgt 5 Meter.

BEDIENUNGSANLEITUNG STEALTH FALMEC

BEDIENUNGSANLEITUNG

LIVRET D'INSTRUCTIONS

Verehrte Kundin, verehrter Kunde,

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollten Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Ersatz-Aktivkohlefilter verwenden Sie bitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations!

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn, diese werden von verantwortungsvollen Personen, die dafür sorgen, dass das Gerät sicher verwendet wird, überwacht.

Kinder müssen von einer verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. zu versuchen, sie abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes versuchen Sie nicht, das Problem alleine zu lösen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice wenden, der über die geeigneten Ersatzteile verfügt.

Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitung lesen.

Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfiehlt für diesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65 cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von diesem von den Europäischen Normen vorgesehenen Detail kann man den Abstand an einigen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10 %), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw.) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschnitten werden; sollte dies dennoch vorkommen, den nächstgelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker ausgestattet sein, in diesem Fall ist ein "genormter" Stecker zu verwenden, wobei Folgendes zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in Berührung kommen (über 70°C ).
• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits-Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filternd)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschrieben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruchs- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
• OFF: Licht ausgeschaltet.

Dimmer mit in der Tastatur integrierten Funktionen: bei ausgeschaltetem Motor kann man durch langes Drücken der Taste Licht (2 Sekunden) an der Tastatur auf die Modalität Änderung der Intensität des Umgebungslichtes (Glühlampe oder LED) zugehen. Wirkt man auf die Tasten + und - ein, kann die Lichtintensität eingestellt werden. Bei eingeschaltetem Motor wird durch langes Drücken der Taste das Umgebungslicht ein- bzw. ausgeschaltet.

Druckknopf -

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1, 2 und 3 wird von der eingeschalteten LED-Anzahl ausschließlich Licht- und Schaltuhr-LED angezeigt.

Druckknopf +

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeiten 1, 2 und 3 werden durch die Anzahl der eingeschalteten LEDs angezeigt, ausschließlich Licht- und Schaltuhr-LED.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten geht der Motor automatisch auf die 3. Geschwindigkeit über).

Modalität-Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für einige Ausführungen erhältlich).

HINWEISE:

Das Gerät nicht in der Nähe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen könnten.

Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt).

Schaltuhrknopf: siehe nachstehende Anleitungen.

Druckknopf Schaltuhr und Filterverstopfung

• Diese Funktion gestattet die automatische Ausschaltung der Dunsta

Die Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht). - Nach 30 Betriebsstunden zeigt der Druckknopf an, dass eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten und wieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

Das Paneel öffnen (siehe Abb. H3). Um den Metallfettfilter zu entfernen, den Griff A betätigen.

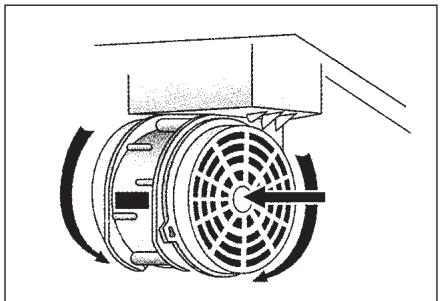

2. AKTIVKOHLEFILTER

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Zur Bestellung neuer Carbonfilter wenden Sie sich an die Vertragshandlung/Vertriebsunternehmen.

NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herunterladen (Zugriff über Pull-down-MENU).

3. ABSETZBARE TAFEL

Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.

BELEUCHTUNG MONTAGE UND ERSATZ

LAMPE

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt. c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4). d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen lässt, den in Punkt b) beschriebenen Vorgang wiederholen.

BELEUCHTUNG DER SICHTFENSTER

Auswechseln der Glühlampe:

1) Sicherstellen, dass die Abzugshaube vom Stromnetz abgetrennt ist; 2) das Ornamentglas entfernen (siehe Abschnitt O); 3) die Lampe mit einer gleichwertigen auswechseln (max. 25 W); 4) die Glasscheiben erneut montieren (siehe Abb. O5).

Im Falle von Abzugshauben mit LED-Beleuchtung darf das Auswechseln des Leuchtkörpers nur von spezialisiertem Personal und mit Originalersatzteilen erfolgen.

HINWEIS: Die Glasscheiben nicht entfernen, wenn die LED-Beleuchtung der Scheiben eingeschaltet ist.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten. Sie sollen jeden Monat mit warmem Wasser gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und

Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.

2. AKTIVKOHLEFILTER

Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt.

Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, das einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seife vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspülen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauer Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommen.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Abgasleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw.), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhitzte Öl könnte sich

entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

- Kein offenes Feuer unter der Haube anzünden. - Das Gerät auf keinen Fall an die Abluftleitungen von Rauch, der durch Verbrennung entsteht (Heizkessel, Kamine, usw.), anschließen. - Sich vergewissern, dass alle geltenden Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die Garantie betrifft, wenden Sie sich an den Austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreibfehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGE DER INSEL-DUNSTABZUGSHAUBE

O1 - MONTAGE MIRABILIA WANDAUSFÜHRUNG

Schritt 1

• Die Stützstange (A-Abb. O1) an der Wand positionieren. Hierbei eine Höhe von der Kochplatte wahren, die durch die Summe der Maße X+300 mm berechnet wird.
• Die waagrechte Ausrichtung mit einer Wasserwaage prüfen und 2 Bohrpunkte an den Stangenenden markieren.
• Bohren, 2 Expansionsdübel 8mm einfügen und die Stange mit den entsprechenden Schrauben einfügen.

Schritt 2

• Die Dunstabzugshaube an die Stützstange anhängen (Abb. O2).
• Die Ausrichtung der Dunstabzugshaube mit Hilfe der Schrauben regeln: die obere Schraube (B) dient zur Einstellung des Abstands von der Wand und die untere Schraube (C) des senkrechten Gleichvorgangs.

Schritt 3

• Um zu verhindern, dass sich die Haube durch den von unten kommenden

Druck löst, muss sie mit Hilfe der mitgelieferten Bügel an der Wand befestigt werden (Abb. O3).

• Das Rohr (E) in das Anschlussstück (D) einfügen.

Schritt 4

• Die Verlängerung (H) in das Element (G) schieben, indem man diese bis zum Erreichen der gewünschten Höhe gleiten lässt.
• Sobald man die optimale Position gefunden hat, die Verlängerung mit Hilfe der mitgelieferten Schrauben (V1) an den Kamin befestigen;
• Die Einheit Kamin+Verlängerung mit den 6 Schrauben V2 an die Dunstabzugshaube befestigen.
• Die Glasscheiben an der Dunstabzugshaube anmontieren (Abb. O5).

O2 - MONTAGE MIRABILIA ISOLA 85/ISOLA 67 CENTRAL CHIMNEY

Schritt 1

• Die gewünschte Höhe (H1=65) für die Anbringung der Abzugshaube festlegen.
• Die Hängegerüste (C) und (C1) auf die gewünschte Höhe bringen (H2) und mit 8 gewindeformenden Schrauben (V2) befestigen (Abb.1a).
• Das Hängegerüst (C) mit 4 Fischerdübeln 8 mm und den jeweiligen Schrauben (V1) an der Decke anbringen (Abb.1b).

Schritt 2

• Das Verlängerungsstück in den Kamin einschieben und die beiden Teile mit Papierklebeband aneinander befestigen (Abb. 2).
• Die Einheit Kamin-Verlängerungsstück (D + E) mit den 4, in die bereits vorhandenen Bohrlöcher eingesetzten metrischen Schrauben M4 (V3) am Hängegerüst (C) befestigen, ohne die Schrauben ganz festzuziehen (Abb. 2).
• Bei der Version mit Abluftbetrieb: die optimale Höhe des festen oder biegsamen Rauchabzugsrohrs (F) festlegen und mit der Motoranschlussöffnung verbinden.

Schritt 3

• Die Dunstabzugshaube anheben und in die 4 bereits am Hängegerüst (C) angebrachten metrischen Schrauben M5 (V4) einhängen (dazu die Bohrlöcher Ø11 am Knopfschlitz des Zwischenraums genau ausrichten und die Abzugshaube seitlich verschieben) (Abb. 3a).
• Nun die 4 Schrauben M5 (V4) endgültig festziehen (Abb. 3b).
• Das Papierklebeband entfernen (Abb. 3c), die 4 vorher am Hängegerüst angebrachten metrischen Schrauben M4 (V3) entfernen (Abb. 3d) und die Einheit Kamin-Verlängerungsstück nach unten gleiten lassen (Abb. 3e).
• Den Anschluss des Rohrs am Anschluss der Abzugsöffnung in der Decke durchführen (bei Version mit Abluftbetrieb) (Abb. 3f).
• Die Stromversorgung unterbrechen und den Elektroanschluss durchführen.
• Das Verlängerungsstück mit den 4 metrischen Schrauben M4 (V3) am Hängegerüst (C) befestigen, ohne die Schrauben ganz festzuziehen (Abb. 3g).
• Das Verlängerungsstück durch das Festziehen der Schrauben M4 (V3) endgültig am Hängegerüst (C) blockieren.
• Den Kamin mit 2 gewindeformenden Schrauben (V5) befestigen (Abb. 3i).
• Die beiden Stützelemente des Verlängerungsstücks (A) (Abb. 2) nur dann

verwenden, wenn kein oberes Hängegerüst eingesetzt wird oder wenn eine Zwischendecke vorhanden ist. Die Glasscheiben an die Dunstabzugshaube anmontieren (Abb. O5).

WARNUNGEN
