BEDIENUNGSANLEITUNG 1KBAS12 BARAZZA

DE ACHTUNG! Die Dunstabzugshaube ist mit Standard Befestigungselementen ausgestellt. Der Monteur muss sicherstellen, daß die vorhandene Befestigungselementen für die gefundenen Decken oder Wände geeignet sind. Die Herstellungsfirma leht jegliche Haftung ab, für Schaden die von falscher Montage verursacht worden sind.

Bedienung und pflege anleitungsbuch

ES CAMPANA ASPIRADORA

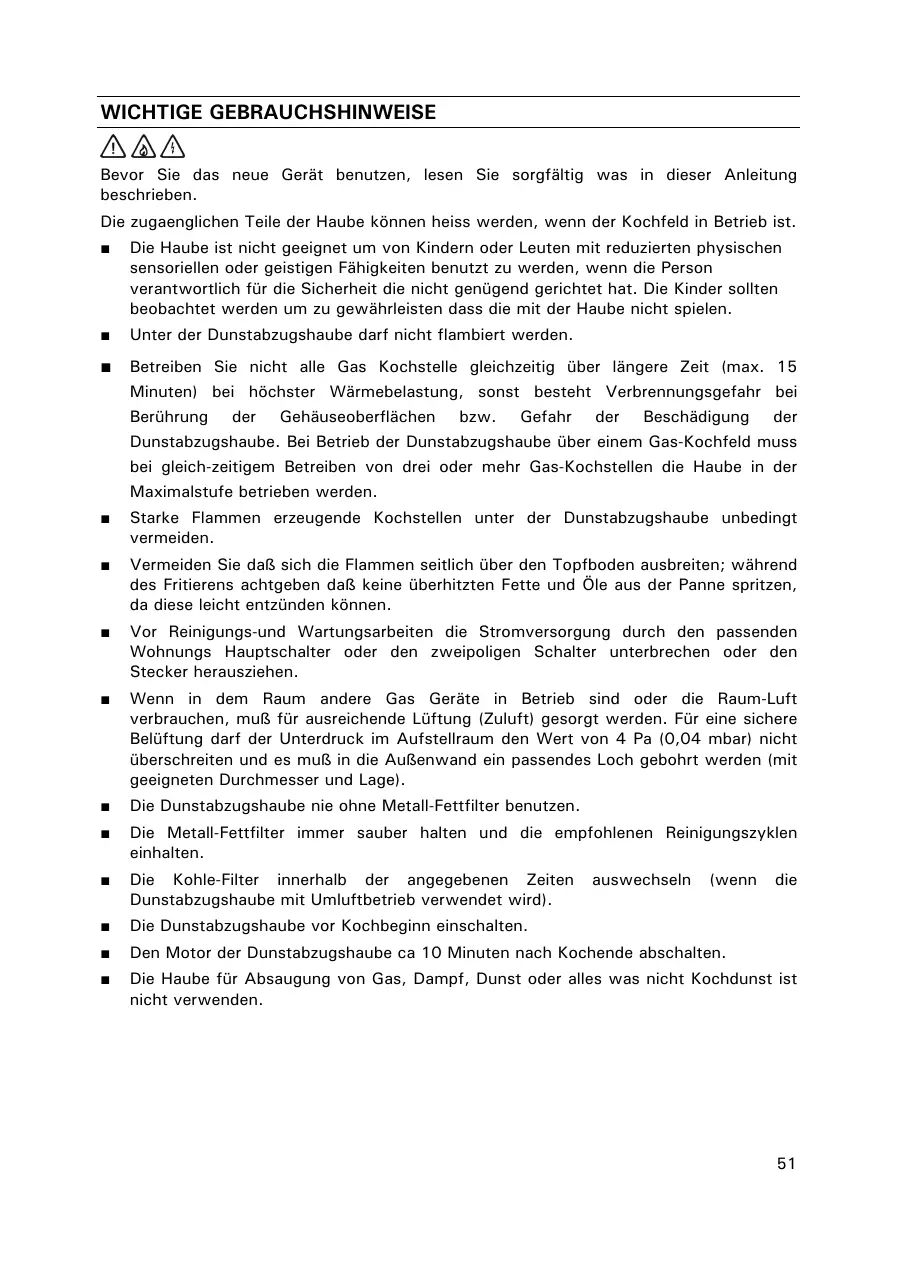

Bevor Sie das neue Gerät benutzen, lesen Sie sorgfältig was in dieser Anleitung beschrieben.

Die zugaenglichen Teile der Haube konnen heiss werden, wenn der Kochfeld in Betrieb ist.

Die Haube ist nicht geeignet um von Kindern oder Leuten mit reduzierten physischen sensoriellen oder geistigen Fähigkeiten benutzt zu werden, wenn die Person verantwortlich für die Sicherheit die nicht genugend gerichtet hat. Die Kinder sollenn beobachtet werden um zu gewährleisten dass die mit der Haube nichtspielen.
Unter der Dunstabzugshaube darf nicht flambiert werden.
■ Betreiben Sie nicht alle Gas Kochstelle gleichzeitig über längerere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Bei Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.
- Starke Flammen erzeugende Kochstellen unter der Dunstabzugshaube unbedingt vermeiden.
- Vermeiden Sie daß sich die Flammen seitlich über den Topfboden ausbreiten; während des Fritierens acheftgeben daß keine überhitzten Fette und Öl aus der Panne spritzen, da diese leicht entzünden können.
Vor Reinigungs-und Wartungsarbeiten die Stromversorgung durch den passenden Wohnungs Hauptschalter oder den zweipoligen Schalter unterbrechen oder den Stecker hersausziehen.
- Wenn in dem Raum andere Gas Geräte in Betrieb sind oder die Raum-Luft verbrauchen, muß für ausreichende Lüftung (Zuluft) gesorgt werden. Für eine sichere Belüfungarf der Unterdruck im Aufstellraum den Wert von 4 Pa (0,04 mbar) nicht überschreiben und es muß in die Außenwand ein passendes Loch geobhrt werden (mit geeigneten Durchmesser und Lage).
Die Dunstabzugshaube nie ohne Metall-Fettfilter benutzen.
Die Metall-Fettfilter immer sauber halten und die empfohlenen Reinigungszykylen einhalten.
Die Kohle-Filter innerhalb der angegebenen Zeiten auswechseln (wenn die Dunstabzugshaube mit Umluftbetrieb verwendet wird).
Die Dunstabzugshaube vor Kochbeginn einschalten.
Den Motor der Dunstabzugshaube ca 10 Minuten nach Kochende abschalten.
Die Haube für Absaugung von Gas, Dampf, Dunst oder alles was nicht Kochdunst ist nicht verwenden.

ALLGEMEINES

Eine Haube in ABLUFTBETRIEB saugt den Kochdunst am Entstehungsort an und leitet him ins Freie. Für diese Art von Luftreinigung sind keine Kohle-filter notwendig.

Eine Haube in UMLUFTBETRIEB sauft den Dochdunst am Entstehungsort an,,reinigt ihn durch Kohlefilter und laßt die gereinigte und von Geruch befreite Luft wieder in denselben Raum zurückzuströmen. In dieser Betriebsart ist die Verwendung von Kohlefilter also unerlässlich.

Die Kohlefilter sind als Sonderzubehör erhältlich (siehe Sonderzubehör).

VOR DER MONTAGE

These Gebrauchsanweisung gitt fur mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Austattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Vor der Montageitte beachten die mindesten Abständenzwischen der untereTeil der Haube und der oberenTeil des Kochfeldes wie in der spezifischen Bilder der Montageanleitung gezeigt. Wenn möglich empfehlen wir einen Abstand zwischen 700 und 800mm

! Falls der Kunde die Absicht hat die Dunstabzugshaube in einem geringeren Abstand als empfohlen zu montieren, leht der Hersteller jegliche Haftung fur eventuelle Beschäftigung der Dunstabzugshaube ab, die durch die starke Hitzeentwicklung entstehen konnen. Außerdem ist die Herstellungsfirma in dieser Fall nicht haftbar für Sach und Personenschäden, die direkt oder indirectt durch unsachgemessen Betrieb, Bruch oder möglichen Brand verursacht worden sind.

Eine Schutzkontaktsteckdose oder Verbindung an Stromnetz anbringen die den gesetzlich gultigen Normen entsprechen.

Wenn das Gerät im Abluftbetrieb eingesetzt wird, muss ein Loch durch die Außenwand (d.h. ins Freie) geobhrt werden, damit der Kuchendunst abgeleitet werden kann.

Es ist verboten, den Luftabzug der Dunstabzugshaube mit Abluftbetrieb an Rohre von Kesseln, Gas-Dampf und Rauchkaminen oder an irgendwelchen anderen Abzugsrohren anzubringen, die der Beluftung dienen und für andere Zwecke und andere Geräte bestimmt sind bzw. werden.Die Herstellungsfirma leht jegliche Haftung ab, falls das Luftabzugsrhr mit der Abluft von naheliegenden Lokalen oder Schächten verbunden wird, besonderss wenn es sich um Räume oder Rohre für Feuerloschanlagen handelt. Der Benutzer, der diesen Anweisungen zuwiderhandelt, bringt sein Leben und das der anderen in Gefahr!

Wenn das Gerät im Abluftbetrieb eingesetzt werden soll, muß von einem Fachmann eine der Norm entsprechende Luftungsöffnung in die Außenwand geobhrt werden.

Bei Verwendung eines Gasherds ist der gleichzeitige Betrieb der Dunstabzugshaube und einer weiteren raumluftabhängigen Feuerstätte (wie z.B. Gas, Öl-oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter oder andere Brennstoffe) nicht geraten. Der Unterdruck im Raum der Kochstelle muß unter 4 Pa (0,04 mbar) liegen und das Lokal muß genügend beluftet werden. Im Zweifelsfall geben die nationalen und internationalen gesetzlichen Bestimmungenigeriae Informationen über die korrekte Installation von Gasgeräten und des gesamten Luftungsverbundes der Wohnung, um zu verhindern, daß es zu unvollständigen Verbrennungen kommt, die zu gefährlichen Gasentwicklungen führen können.

Wenn die Dunstabzugshaube im Umluftbetrieb verwendet wird, mussen die Kohlefilter gekauft werden (siehe Sonderzubehör).

MONTAGEANLEITUNG

Bauen Sie das Gerät wie in der Abbildungen der M Serie ein, wenn die Haube für Abluft betrieb verwendet wird, oder wie in der Abbildung der C Serie wenn die Haube für Umluftbetrieb verwendet wird.

! Die Dunstabzugshaube ist mit Standard Befestigungselementen ausgestattet. Der Monteur muss sicherenstellen, daß die vorhandene Befestigungselementen für die gefundenen Decken oder Wände geeignet sind. Die Herstellungsfirma leht jegliche Haftung ab, für Schaden die von falscher Montage verursacht worden sind.

Die Haube ist schwer und man braucht 2 Personen um das Gerät zu bewegen.

Das Verpackungsmaterial ist gefährlich für die Kinder. Erlauben nicht die Kinder mit dem Verpackungsmaterial zu playen.

Während der Montage immer Schutzhandschufen verwenden um Verletzungen vorzubeugen.

FETTFILTER AUS UND EINBAUEN

Lampen ausschalten und warten bis wann die komplett abgekühlt sind.
■ Folgen der Schritten einzel wie im Bilder gezeigt.
Um die Fettfilter auszubauen, drücken Sie die Griffe, klappen Sie die ab und Fettfilter entfern.
Um die Fettfilter einzubauen, den hinteren Teil des Filters in die zugehöriger Stelle einbau, Griffe drücken, den vorderen Teil des Filters einbau und dann die Griffe löschen.

EVENTUELLE KOHLE FILTER AUS UND EINBAUEN

Wenn die Haube für Umluftbetrieb zu verwenden ist, ist es notwendig die Kohlefilter zu montieren wie in der Abbildung der C Serie gezeigt. Die Kohlefilter sind Zubehör und konnen separat gekauft werden.

Wir haben Kohlefilter die nach dem Gebrauch ausgetaucht werden müssen, oder Kohlefilter die man regenerieren kann. Wenn die KohleFilter zu regenerieren sinditte genau die Anleitung mit den Filter lessen.

ACHTUNG

Das Material des Rohrs muß Korrosions und Wärmebeständig und Feuerfest sein. Die Herstellungsfirma rät dringendst davon ab, Stutzen oder Rohren mit anderen Durchmessern als dem der Anschlußstelle zu verwenden. Ausserdem ist es nicht empfehlenswert, Flexrohre zu verwenden, da die Leistung des Gerätes vermindern.

Das Endstück des Rohrs d.h. der Teil des Rohrs der sich an der Aussenwand befindet, muss so geformt sein, daß kein Regen, kein Wind und keine Fremdkörper ins Innere gelangen. Wenden Sie sich im Zweifelsfallitte an Fachleute für Gas und Belüftungsinstantien.

ELEKTRO INSTALLATION

HINWEISE

Die Elektro-Installationarf nur von qualifizierten Fachleute durchgefuhrt werden, die mit Materialien nach der gultigen Norm arbeiten. Der Hersteller leht jegliche Haftung fur Installationen ab, die von nicht kompetenten Personen durchgefuhrt worden sind oder fur solche, bei denen die gesetzlich gultigen Normen der elektrischen Sicherheit nicht beachtet wurden (sowohl was die Ausführung als auch was die Materialien betrifrft).

ELEKTRISCHE DATEN

Die elektrische Daten können Sie im Inneren der Haube finden, nachdem Sie die Fettfilter entfernt haben.

ANSCHLUSS AN DAS STROMNETZ

Das Stromkabel istinnen bereits angeschlossen und tritt in der Naze des Luftabzugsrohrs aus der Haube hersus.

Es können zwei verschiedene Elektro-Installationen durchgeführt werden:

festanschluss;
anschluss mit Stecker und Steckdose.

VOR DER ELEKTRO-INSTALLATION

Bevor das Gerät installiert wird, muß man:

• nachprüfen daß die angegebenen elektrischen Daten den Spannungswerten und Netzfrequenzenen des Aufstellungsortes entsprechen, wo die Haube installiert wird;
• nachprüf dem daß der Aufstellungsourt über einen vorschrifsmäßigen Schutz gegen Kurzschluss und elektrischen Schlag verfügbar;
• eine Steckdose (oder einen Anschlusspunkt) mit einem genormten zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm installieren;
• wenn mann die Dunstabzugshaube mit einem Stecker installieren will, muß man einen verwenden der zugänglich ist;
  vor den Anschlußarbeiten den Strom durch den zweipoligen Schalter ausschalten und erst nach erfolgter sicher und geprüfter Arbeit, wieder einschalten.

! Wenn die Halogenlampen nur schwach eingeschaltet sind, wenn die Haube in stand by ist,itte schalten Sie Stecker um.

BEI REPARATUREN ZU BEACHTENDE SICHERHEITSMASSNAHMSN

Reparaturarbeiten und auch die Ersetzung von Speisekabel dürfen nur von Fachleuten mit genormten Materialien und Geräten durchgeführt werden. Unsachgemäß durchgeführte Reparaturen können Brandgefahr und Kurzschluss verursichen.

BEDIENUNG UND GEBRAUCH

SORTE VON STEUERUNGEN
SOFT TOUCH BEDIENUNG MIT DISPLAY UND RECHTECKIGEN TASTEN

SOFT TOUCH STEUERUNG MIT DISPLAY UND TASTEN

SOFT TOUCH BEDIENUNG MIT HINTEN BELEUCHTEDEN TASTEN

SOFT TOUCH STEUERUNG MIT LED UND TASTEN AUF EDELSTAHL

STEUERUNG MIT MECHANISCHEN DRUCKTASTEN

SOFT TOUCH BEDIENUNG MIT DISPLAY UND RECHTECKIGEN TASTEN

Ein-und Ausschalten der Lampen.

Zum Ausschalten des Motors.

+ Steigert die Geschwindigkeit des Motors. Die höchste Laufstufe des Motors ist mit P gezeigt und nach 10 Minuten geht der Motor automatisch zur Laufstufe 2 darüber.

- Verringert die Geschwindigkeit des Motors.

→ TIMER. Schaltet den Motor auf der ersten Laufstufe für 10 Minuten ein, nach dieser Zeit schaltet sich der Motor selbst aus-Mit Timer in Betrieb, erscheidt auf dem Display in fester weise die Laufstufe 1 und der Led-punkt blinkt.

AUTOMATISCHE BEHANDLUNG DER FETT-FILTER UND KOHLE-FILTER WARTUNG

Die elektronische Steuerung erlaubt eine automatiche Kontrolle der Fettfilter und Kohle Filter Behandlung (Kohle Filter nur wenn die Haube für Umluftbetrieb verwendet wird), so daß der Verbraucher keine Sorge macht, die von letzter Wartung verbrachte Zeit zu zahlen.

Wenn die Fett-filter zu reinigen sind, leuchtet auf dem Display das Symbol und ein periodisches akustisches Signal ertont.

Wenn die Kohle Filter zu ersetzen leuchtet auf dem Display der Buchstabe und ein periodisches akustisches Signal ertont.

LOSCHUNG DER FETTFILTER UND KOHLEFILTER ANZEIGE. +

Nachdem Sie die Wartung der Fettfilter gemacht haben, ist es nötig folgenden zu tun:

Motor ausschalten (Stop);
Gleichzeitig in Folge die Taste drücken, um zu bestätigen daß reset gemacht worden ist erscheint auf dem Display das Symbol und ein akustisches Signal ertont.

EINSTELLUNG DES ABLUFT/UMLUFT BETRIEBS. +

Die Haube ist standard für AbluftVBorbereitet (nur Anzeige).

Wenn Sie wünschen die Haube für Umluft Betrieb zu verwenden (Anzeige oder ) gehen Sie wie folgenden weiter:

Gleichzeitig für ca 5 Sekunden die Tasten Null und drücken, wird im Display erscheinen mit einem akustischen Signal.

Um darüber auf Abluft-betrieb-Einstellung zu gehen: wiederholen Sie was oben stehen, das Symbol . wird auf dem Display erschienen.

Zusatz Funktionen: SEKUNDÄRE BELEUCHTUNG.

Wenn mann die Drucktaste für mehr als eine Sekunde drückt, dann ist die sekundäre Beleuchting aktiviert oder deaktiviert.

ZusatzFunktionenn:INTERVALSCHALTUNG. + +;+,+, ; + +

Mit dieser Funktion ist der Motor 10 Minuten jeder Stunde gestartet und er lauft auf die im Display gezeigte Laufstufe.

Aktivierung:

Gleichzeitig die Tasten und drücken, dann die loslassen, das Display zeigt 1;
- Wenn man die Taste + drückt wird das Display was folgenden für die Laufstufen des Motors zeigen 2 3 1 2 ;
Gleichzeitig die Tasten und drücken um die Laufstufe für die Intervalschaltung zu bestätigten.

Deaktivierung: jeder Taste mit der Ausnahme von der Lichttaste kann die Deaktivierung machen.

Zusatzfunktionen: MICROSCHALTER fur Hauben mit Turen und Fronten die bewegen.

Der Microschalter erreichtert das Ein und Ausschalten, in dem man eine Tur oder Front öffnet oder schließt, oder hersauszieht, je nach dem Modell der Dunstabzugshaube (dies empfehl't sich immer dann, wenn die Feuer angezündet werden).

Die Haube startet auf der zweiten Laufstufe, und alle Funktionen der Steuerung sind erlaubt.

ZusatzFunktionen: SENSOR.

Um den Konfort der Person der kocht zu erhöhen, ist die Haube mit einem Sensor ausgestattet der nach dem Erreichen von 40^ , kontrolliert in automatischer Weise die Luftleistung des Motors nach der Intensität des Feuers unter.

Bei Aktivierung der automatischen Funktion leuchtet auf dem Display der Buchstabe abwechselnd mit der eingestellen Laufstufe. Mit der blinkenden A Buchstabe ist es nicht möglich den Motor auszuschalten, aber es ist noch möglich die Laufstufe zu wechseln, auf jeder Fall wird nach 10 Minuten die automatische Funktion wieder eingescheltet.

Der Motor startet automatisch als die Temperatur 40^ erreicht und schaltet sich automatisch aus als die Temperatur unter 40^ besteht; wenn der Motor manuell gestartet wird, muss der Motor aus manuell ausgeschelt werden (R Buchstabe der nicht blinkt).

Es ist verboten eingeschalteten Feuer zu haben, wenn die nicht von Pfannen bedeckt sind, oder von Pfanne bedeckt sind die leer sind.

SOFT TOUCH STEUERUNG MIT DISPLAY UND TASTEN

0 T - + P B

Ein-und Ausschalten der Lampen.

0 Zum Ausschalten des Motors.

+	Steigert die Geschwindigkeit des Motors.
-	Verringert die Geschwindigkeit des Motors.
P	Die höchste Laufstufe des Motors ist aktiviert und mit P gezeigt, nach 5 Minuten ist die 2te Laufstufe wieder automatisch zugruck.
T	TIMER: wenn gedrückt wenn die Haube auf den ersten, zweiten oder dritten Laufstufe lαuft, ist der Motor automatisch nach 15 Minuten ausgeschaltet. Während des Timers zeigt das Display die Laufstufe in fixer Weise und der Ledpunkt blinkt. Als Beispiel:
.	Display in Stand-by: Der Motor der Dunstabzugshaube ist aus.
F	Display der blinkt: die Fettfilter sind zu reinigen.
C	Display der blinkt: die Kohlefilter sind auszutauschen oder zu reinigen.

AUTOMATISCHE BEHANDLUNG DER FETTFILTER UND KOHLE FILTER WARTUNG

Die elektronische Steuerung erlaubt eine automatische Kontrolle der Fettfilter und Kohlefilter Behandlung (Kohlefilter nur wenn die Haube für Umluftbetrieb verwenden wird), so daß der Vebraucher sich keine Sorge macht, die von letzter Wartung verbrachte Zeit zu zahlen.

Wenn die Fettfilter zu reinigen sind, leuchtet auf dem Display die Buchstabe auf.

Wenn die Kohlefilter zu ersetzen sind oder zu regenerieren, leuchtet auf dem Display die Buchstabe auf.

Es ist möglich die elektronische Steuerung nach dem Stand der Reinigung der Fettfilter und auch nach dem Verschleibstand der Kohlefilter in folgender Weise zu befragen: den Motor ausschalten und...

...um Nachrichtte über den Stand der Reinigung der Fettfilter zu haben, drucken Sie gleichzeitig die Knöpfe ① und -, auf dem Display erscheidt eine Nummer zwischen 0 e 9 inbegriffen; kleiner ist die Nummer, schmutziger sind die Filter;

...um Nachrichtte über dem Verschleißstand der Kohlefilter zu haben, drücken Sie gleichzeitig die Knöpfe ① und +. Auf dem Display entscheid eine Nummer zwischen 0 und 9 inbegriffen; kleiner ist die Nummer, alter sind die Kohlefilter.

LOSCHUNG DER FETTFILTER UND KOHLEFILTERANZEIGE. ① + ①

Nachdem Sie die Wartung der Fettfilter gemacht haben, ist es nötig folgenden zu tun:

Motor ausschalten (STOP);
Gleichzeitig für eineuge Sekunden die Knöpfe ① und ① drücken. Dieses Symbol entscheidet und ein akustisches Signal ertont.

EINSTELLUNG DES ABLUFT/UMLUFT BETRIEBES. ⑧ + 1 ⑧ ①

Die Haube ist standard für AbluftVBorbereitet (nur F Anzeige).

Wenn Sie wünschen die Haube für Umluftbetrieb zu verwenden (Anzeige von und Buchstabe), gehen Sie wie folgenden weiter:

Gleichzeitig für ca 5 Sekunden die Tasten Licht und Timer drücken, diesen Symbol erscheint und ein akustisches Signal ertont;
Jedes Mal daß Sie drücken, ist es möglich die gezeigte Wert zuändern, von 0 (Abluftbetrieb) auf 1 (Umluftbetrieb) und umgekehrt;
(0) (Null) Knopf drucken um die Wahl des vorherigen Punkts zu bestätigten.

SOFT TOUCH BEDIENUNG MIT HINTEN BELEUCHTEDEN TASTEN

Ein-und Ausschalten der Lampen.
Zum Ausschalten des Motors.
I	These Taste schaltet die ersten Laufstufe ein und der Ledpunkt der Taste ist auch eingeschaltet; wenn die ersten Laufstufe schon lauft, mit dem Drücken dieser Taste blinkt der Ledpunkt der Taste, und der Motor schaltet sich automatisch nach 10 minutes aus.
II	These Taste schaltet die zweite Laufstufe ein und der Ledpunkt der Taste ist auch eingeschaltet; wenn die zweite Laufstufe schon lauft, mit dem Drücken dieser Taste blinkt der Ledpunkt der Taste, und der Motor schaltet sich automatisch nach 10 minutes aus.
III	These Taste schaltet die dritte Laufstufe ein und der Ledpunkt der Taste ist auch eingeschaltet; wenn die dritte Laufstufe schon lauft, mit dem Drücken dieser Taste blinkt der Ledpunkt der Taste, und der Motor schaltet sich automatisch nach 10 minutes aus.
IV	These Taste schaltet die höchste Laufstufe ein und der Ledpunkt der Taste blinkt. Nach 10 Minuten geht der Motor automatisch zurück zur Laufstufe 2.

AUTOMATISCHE BEHANDLUNG DER FETTFILTER UND KOHLE FILTER WARTUNG

Die elektronische Steuerung mit hinten-beleuchteten Tasten erlaubt eine automatiche Kontrolle der Fettfilter und Kohle Filter, so daß der Verbraucher sich keine Sorge macht, die von letzter Wartung verbrachte Zeit zu zahlen.

Wenn die Fettfilter zu reinigen sind, ist ein akustisches Signal ertont. Wenn Motor ausgeschaltet ist, ist das akustische Signal unterbrochen aber das Licht der Taste (Null) blinkt.

Wenn die Haube für Umluftbetrieb verwendet wird, braucht man die Kohlefilter zu ersetzten/regenerieren jeder 2 Zyclen der Fettfilterwartung.

LOSCHUNG DER FETTFILTER ZAHLER. +

Nach der Wartung der Fettfilter braucht man:

Motor ausschalten (stop);
Zwei mal auf die Taste drücken. Um zu bestätigten daß die Lösung gemacht worden ist, wird ein akustisches Signal ertönt und der Ledpunt der Taste blinkt nicht mehr.

Zusatz Funktionen: SEKUNDÄRE BELEUCHTUNG.

Wenn man die Drücktaste der Beleuchting für mehr als 1 Sekunde drückt dann ist die Sekundäre Beleuchting aktiviert oder deaktiviert.

Zusatz Funktionen: INTERVALSCHALTUNG. 念 + 念 /图/图；

Automatischer Anlauf des Motors 10 Minuten jeder Stunde an die Laufstufe die im Display blinkt.

Aktivierung:

■ gleichzeitig die Tasten +/0/0; drucken der Ledpunkt der gewählten Laufstufe schaltet ein;
die Drucktaste drucken um zu bestätigten an welche Laufstufe die Intervalschaltung Funktionnieren soll.

Deaktivierung: jeder Taste drücken mit der Ausnahme von der Beleuchtung-Taste.

SOFT TOUCH BEDIENUNG MIT LEDs UND TASTEN AUF EDELSTAHL

Um die Funktionen zu aktivieren, genutzt ein kurzes Antippen auf die Tasten. Wenn die Tasten zu lange gründckt werden, wird keine Funktion aktiviert.

Ein-und Ausschalten der Lampen.

Zum Ausschalten des Motors.

Steigert die Geschwindigkeit des Motors.

Verringert die Geschwindigkeit des Motors.

MIN	TIMER: gedrückt, wenn der Motor auf der ersten, zwiten, dritten, oder vierten Laufstufe lauft, fängt der dazugehörige Led-Punkt für 10 Minuten zu blinken; nach dieser Zeit schaltet sich der Motor automatisch aus.
□	■	■	□	□	□ Laufstufe 1
□	■	■	■	□	□ Laufstufe 2
□	■	■	■	□	□ Laufstufe 3
□	■	■	■	■	Die höchste Laufstufe des Motors. Nach 10 Minuten kommt automatisch die zweite Laufstufe darüber.

AUTOMATISCHE BEHANDLUNG DER FETT-FILTER UND KOHLE-FILTER WARTUNG

Die elektronische Steuerung mit Led-Punkten erlaubt eine automatiche Kontrolle der Fettfilter und Kohle Filter Behandlung (Kohle Filter nur wenn die Haube für Umluftbetrieb verwendet wird), so daß der Verbraucher keine Sorge macht, die von letzer Wartung verbrachte Zeit zu zahlen.

Wenn die Fett-filter zu reinigen sind, wird ein akustisches Signal ertont und der Led Punkt auf dem X Knopf blinkt; wenn Motor ausgeschaltet wird, wird ein akustisches Signal für eineugekunden ertont und der Led-punkt auf dem Licht Knopf blinkt weiter.

Wenn die Kohle-Filter zu ersetzen oder zu regenerieren sind, wird ein akustisches Signal ertont und der Led-punkt auf dem blinkt, wenn Motor ausgeschaltet wird, wird ein akustisches Signal für eineugekunden ertont und der Led-punkt auf dem Licht-Knöpf blinkt weiter.

LOsCHUNG DER FETTFILTER UND KOHLE FILTER ANZEIGE. x + x und/oder + +

Um die Anzeige der Fettfilter zu loschen, braucht man:

Motor ausschalten;
2 Mal aufeinanderfolgen drücken, bis wann Sie das akustische Signal horen. Die Bestätigung daß Reset gemacht worden ist, ist das der Led-punkt nicht mehr blinkt.

Um die Anzeige von Kohle-Filter zu loschen braucht man:

den Motor auszuschalten;
2 Mal aufeinanderfolgen Licht-Knöpf drücken, bis wann Sie das akustische Signal horen.

Licht-Knöpf schaltet Licht nicht ein und aus, bis wann das akustische Signal nicht aufhört.

EINSTELLUNG DER ABLUFTBETRIEB/UMLUFTBETRIEBS Funktion. + +

Standard ist die Haube für Abluftbetrieb gefelfert.

Wenn Sie die Haube im Umluftbetrieb verwenden werden, gehen Sie wie folgt weiter:

Haube vom Stromnetz trennen und dann wieder anschliessen;
Der Led-Punkt des Licht-Knopfes blinkt für ca 10 Sekunden, in dieser Zeit drücken Sie 3 Mal den Licht-Knopf 3 verschiedene akustische Signale ertönen, die neue Einstellung ist nun aktiviert.

! Während der Einstellung der Abluftbetrieb/Umluftbetrieb Art, ist keine Funktion aktivierbar.

Wenn die Haube für Abluft programmiert worden ist, als an die Netzspannung gelegt wird blinkt der Ledpunkt über die Lichttaste für 10 Sekunden.

Wenn die Haube für Umluftbetrieb programmiert worden ist, als an die Netzspannnug gelegt, blinkt der Ledpunkt der Taste TIMER für 10 Sekunden.

STEUERUNG MIT MECHANISCHEN TASTEN

Ein-und Ausschalten der Lampen.

Zum Ausschalten des Motors.

Erste Laufstufe.

Zweite Laufstufe.

Dritte und höchste Laufstufe.

Zusatzfunktionen: FERNBEDIENUNG.

Der Hersteller programmiert die Fernbedienung.

Wenn sich in unmittelbarer Höhe der Haube diese nicht mit der Fernbedienung bedietenlässt, gehen Sie folgendermaßen vor.

Inbetriebnahme der Fernbedienung.

Halten Sie die Taste der Fernbedienung gedrückt und legen die Haube an die Netzspannung an (ggf. Netzsicherung einschalten). Zur Bestätigung der Kopplung der Fernbedienung an das Gerät, ertont ein langes akustisches Signal. Wenn kein akustisches Signal innerhalb vor 30 Sekunden ertont, wiederholen Sie das Verfahren.

Ein-und Ausschalten der Lampen.

Zum Ausschalten des Motors.

Steigert die Geschwindigkeit des Motors.

Verringert die Geschwindigkeit des Motors.

Aktivierung der Intervallschaltung mit Fernbedienung. ;,, ;

Drücken Sie die Taste: auf der Anzeige erscheidt 1;
Drücken Sie die Taste die Anzeige zeigt folgende Luffterstufen 2 3 1 2 ...
Drucken Sie die Taste um die Lüfterstufen zu bestätigten;
- Wenn bei der Programmierung die angezeigte Funktion der Intervallschaltung nicht innerhalb einiger Sekunden bestätigt wird, dann wird der Modus der Programmierung der Intervallschaltung beendet.

Mit dem Drücken jeder Taste (Ausnahme Licht) ist die Intervallschaltung deaktiviert.

Die Fernbedienung ist batteriebetrieben. Falls die Batterie leer ist und deshalb ausgetauscht werden muss:

Lösen Sie hintendie zwei Schrauben und öffnen Sie den Deckel;
- Nehmen Sie die Batterie hereaus und ersetzten diese mit einer Batterie desselben Typs;
Schlieben Sie den Deckel und schrauben Sie den Deckel fest.

Beachten Sie die nationalen Normen und Vorschriften für die Entsorgung der entleerten Batterien.

WARTUNG

FETTFILTER

Die Metall Fettfilter befinden sich an der unteren Seite der Dunstabzugshaube und dienen dazu, die sich beim Kochen bildenden Fette aufzusagen, und sollen verhindern, daß der Motor Schaden erleidet. Sie können vor Hand oder in Geschirrspüller gereinigt werden.

Für die Reinigung vor Hand braucht man kaltes Wasser und Seite zu verwenden, man muß mehrmals fest abbürsten und dann mit fliessendem Wasser abspären.

Am Ende der Reinigung mussen die Fettfilter gut getrockenet und wieder korrekt eingesetzt werden.

EsistmoglicheneleichteVerfarbungnach demWashenzuhaben.

Es ist empfohlen die Fettfilter zu reinigen nachdem der Kochfeld 50-100 Stunden gearbeitet hat.

Wenn die Fettfilter sehr schmutzig sind, kann der Motor nur eine geringe Luftmenge absaugen, davon wird die Funktion des Gerätes vermindert.

Die zunehmende Sattigung mit fetthaltige Rückstände die man nicht periodisch reinigt, sind leicht entflammbar und konnen Brände VERURSACKEN.

Die Herstellungsfirma leht jegliche Haftung für Brände ab, die durch schlechte Wartung verursacht worden sind.

KOHLE FILTER

Die KohleFilter befinden sich am Motor und sie reinigen den Kuchendunst und befrien him von Gerüchen.

Wenn die Haube für Umluftbetrieb verwendet wird, ist es notwendig die Kohlefilter zu verwenden.

Wir haben 2 Sorten von Kohlefiltern: Kohlefilter die man regenerien kann und Kohlefilter die man nicht regenerien kann.

Kohlefilter die man regenerieren kann:

Bitte tatsäch die Anleitung mit der regeneribaren Kohlefilter lessen für alles was Montage, Gebrauchs und Regenerierung betrifft.

Kohlefilter die nicht regenerbar sind:

Es ist empfohlen die Kohlefilter zu ersetzen nach dem das Kochfeld für 200-300 Studen gearbeitet hat.

Die Kohlefilter die nicht regenerierbar sind können weder gewashen oder regeneriert werden, aber die müssen ersetz werden als sie erschöpf sind.

Die Kohle-Filter garantieren nicht den Sauerstofffaustausch der Luft. Um eine korrekte Ventilation und einen genügenden Luftlaufausch in den Kuchenrahmen zu gewährleisten, müssen der nationalen und internationalen Bestimmungen eingehalten werden.

Die Herstellungsfirma leht jegliche Haftung für Brände ab, die von fehlenden Austausch von Kohlefilter verursacht worden sind.

AUSWECHSELN DER LAMPEN

Immer darauf aufachten daß eine Lampe desselben Typs verwendet wird.

Bevor Sie die Lampen auswechseln, kontrollieren Sie daß die Lampen Kalt sind und der Strom komplett ausgeschelt ist.

Folgen Sie der Schritten wie in den Abbildungen der L Serie gezeigt.

Wieder Strom geben.

Wenn die Beleuchtung nicht Funktioniert, kontrollieren dass die Lampen richtig eingesetzt worden sind.

REINIGUNG

Damit die gute Funktionstüchtigkeit der Dunstabzugshaube erhalten bleibt, sollte man die Haube ab und zu reinigen. Folgende Hinweise sind zu folgen.

! Kontrollieren Sie, daß der Strom ausgeschaltet ist.

Die empfohlene Pflegelotion ist eine Vermischung von WASSER und Flüssige NEUTRALE SEIFE. Es ist sehr wichtig daß die flüssige Seite keine Körner enthalt, die die Oberfläche zerkratzen konnten.

Ein weiches Tuch muß mit der Pflegelotion befeuchtet werden, dann Goes man mit dem Tuch auf das Haubekörper aber wichtig ist es daß man mit dem Tuch der Schleifrichtung folgt.

Esistabsolutverboten,flüssigeMitteldirectaufdieHaubeaufzutragen.

Das Tuch muß keine Knöpfen, keine Reißverschluß haben, oder anders dass die Oberfläche zerkratzen kann.

Es ist verboten, Lösungs, alkolhaltige oder aggressive Mittel oder Benzine zu verwenden, die der Überfläche beschädigten können.

Die Herstellungsfirma lehtigt jegliche Haftung fur unsachgemäß Reinigung ab, die Funktionsd oder ästetischen Schaden verursachen kann.

ZUBEHÖR

Folgende Sonderzubehöre sind separat erhältlich:

KOHLEFILTER DIE MAN EINMAL VERWENDEN KANN;
KOHLEFILTER DIE MAN REGENERIEREN KANN;
STARTER KIT;
RUCKSTAUKLAPPE.

STÖRUNGEN

Wenn sich die Dunstabzugshaube nicht bedienen{lsst, fur ca 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw Ausschalten oder Sicherung stromlos machen. Danach neu einschalten.

Wenn die Haube scheint ein nicht normales Verhältnis zu haben,lesen Sie die Hinweise für die Lösung der Sattigungsanzeige (siehe Bedierung und Gebrauch).

Wenn die Halogenlampen nur schwach eingeschaltet sind, wenn die Haube in stand by ist,itte schalten Sie Stecker um.

GERAET EUROPAISCH GEKENNZEICHNET

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro und Elektronikaltgeräte (waste electrical and electronic equipment WEEE) gekennzeichnet.

Das Symbol an der Seite auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die

Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkts erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

#

ELEKTRISCHE AANSLUITINGEN

WAARSCHUWING

ELEKTRISCHE GEGEVENS

KEURMERK EEG-RICHTLIJN
