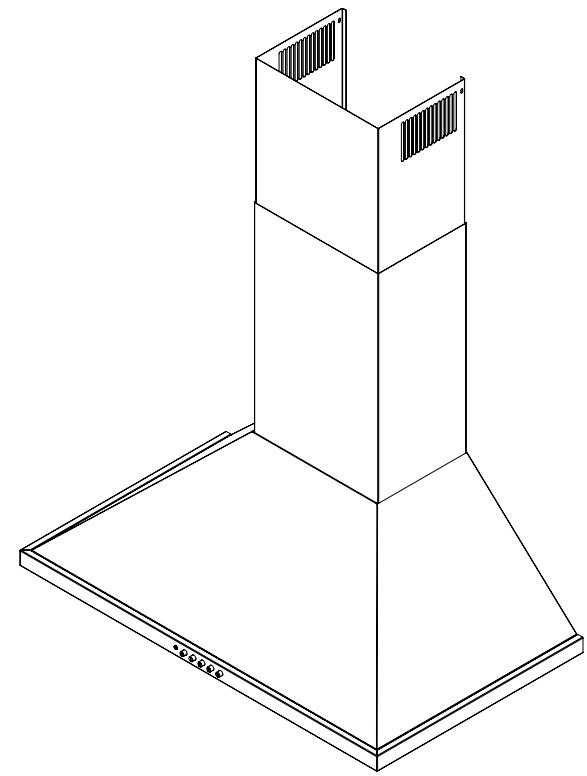

BEDIENUNGSANLEITUNG KPL90PLAG1NED LA GERMANIA

Gebrauchs- und Wartungsanleitung DE

Fig.4

Fig.6

Fig.7

DE Bedienungs und Wartungsanleitung

1. ALLGEMEINES

Lesen SieThese Bedienungsanleitung
bitten aufmerksam durch, da sie wichtige
Sicherheitshinweise hinsichtlich der Installation, dem
Gebrauch und der Wartung des Gerates enthalt.
Bewahren Sie die Bedienungsanleitung fur mögliche
zukünftige Fragen oder Problemeitte auf.

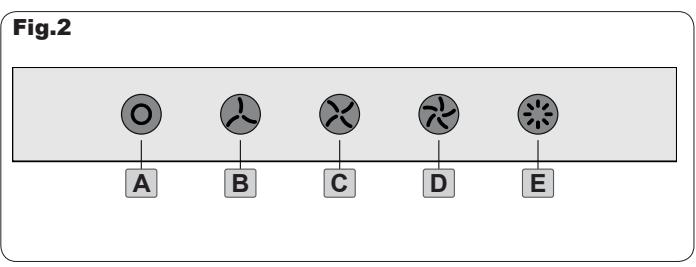

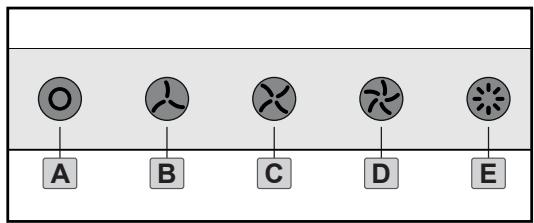

BEDIENFELD

A_Saug-Shutdown
B_Vor Saugvermögen (Minimum)
C_Zweite Saugvermögen (Durchschnitt)
D_Dritte Saugvermögen (maximal)
E_Licht ON/OFF

2. ANWEISUNGEN ZUM EINBAU

Das Gerat wurde als Dunstabzugshaube mit Abluftbetrieb (die angesaugte Luft wird nach außen abgeleitet) oder als Dunstabzugshaube mit Umluftbetrieb (die Luft wird in den Raum zurückgeleitet) entwickelt.

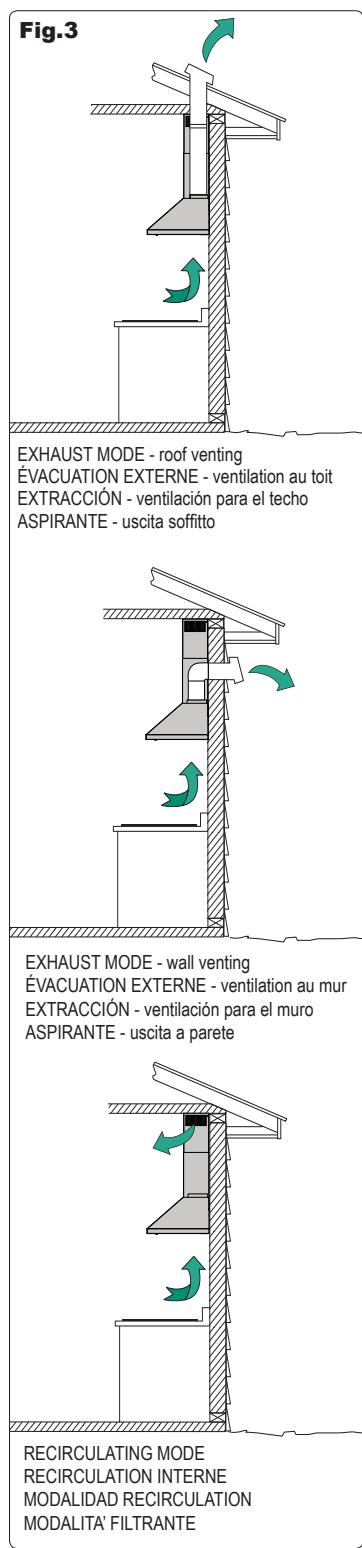

• ABLUFTBETRIEB: Die abgesaugte Luft wird mithilfe der metallenen Fettfilter gereinigt und durch ein Rohr nach außen geleitet. (Abb. 3A; 3B)
• UMLUFTBETRIEB: Die abgesaugte Luft wird mithilfe der Fettfilter und eines Aktivkohlefilters (separate verkauft) gereinigt und wieder in den Innenaum geleitet. (Abb. 3C)

Auf Grund der Komplexität des Gerätes wird empfohlen, die Installation durch Fachpersonal unter Einhaltung der gültigen Bestimmungen sowie im Besonderen der in Bezug auf die Ableitung der abzuführenden Luft vornehmen zu halten und den elektrischen Anschluss.

Der Hersteller leht jegliche Haftung bei einer falschen oder nicht fachgerechten Installation ab.

2.1 ELEKTKROANSCHLUSS

Das Kuchenhaube gehort zur Geräteklasse II, thereof müssen keine Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermaßen durchzuführen:

BRAUN = L Leitung

BLAU= N Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Dunstabzugshaube mit einem Netzstecker ausgestattet ist, muss sie so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Stromnetz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

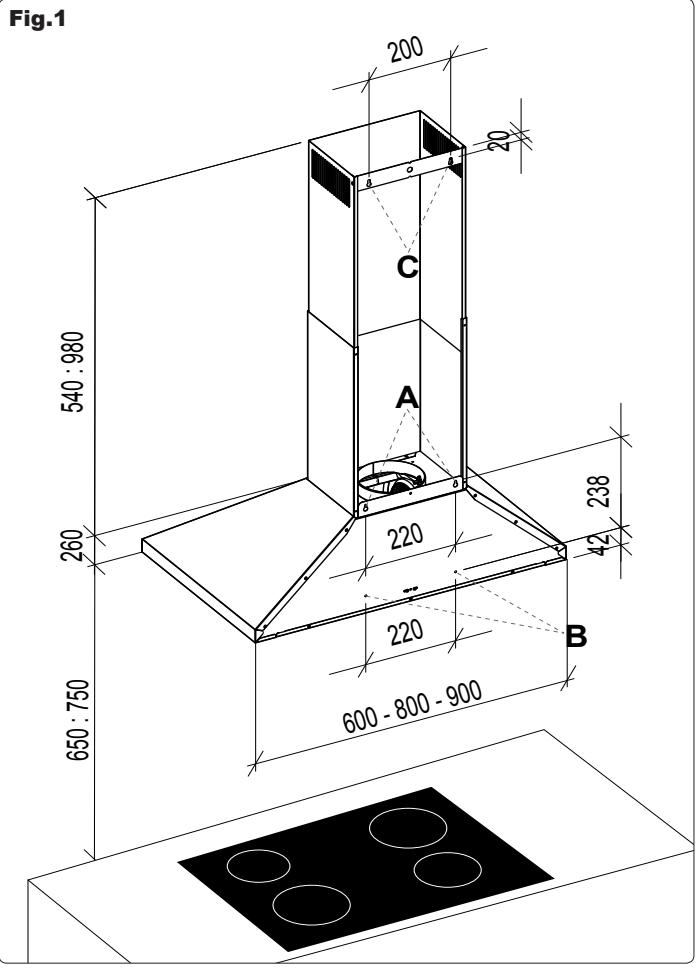

2.2. EINBAU (Abb.1)

Das Gerät muss in einem Mindestabstand von 650 mm über einem Elektroherd und 750 mm über einem Gas- oder kombinierten Herd installiert werden.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehreren Teilen zusammen gesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluftrohr der Dunstabzugshaube an ein Rohr angeschlossen werden, in dem warme Luft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind.

2.3. WANDMONTAGE DER DUNSTABZUGSHAUBE

Führer Sie die Bohrung an der Wand für die Löcher A-B-C so aus, dass die angegebenen Abstände eingehalten werden (Abb.1).

Für die unterschiedlichen Montagen,müssen Schrauben und Dubel verwendet werden, die fur den jeweiligen Wandtyp geeignet sind (z.B. for Stahlbeton,Gips,etc.).

Falls die Schrauben und Dubel der Dunstabzugshaube beiliegen, überprüfen Sieitte, ob diese für den Wandtyp geeignet sind, an dem das Gerät installiert werden soll. Befestigen Sie den Bögul Z mithilfe der Bohrlocher C an der Wand. Hängen Sie die Dunstabzugshaube an die Wand - hierfür sind die Bohrlocher A vorgesehen. Befestigen Sie die Dunstabzugshaube endgültig mithilfe der Sicherheitsbohrlocher B.

2.4.ABLUFTBETRIEB

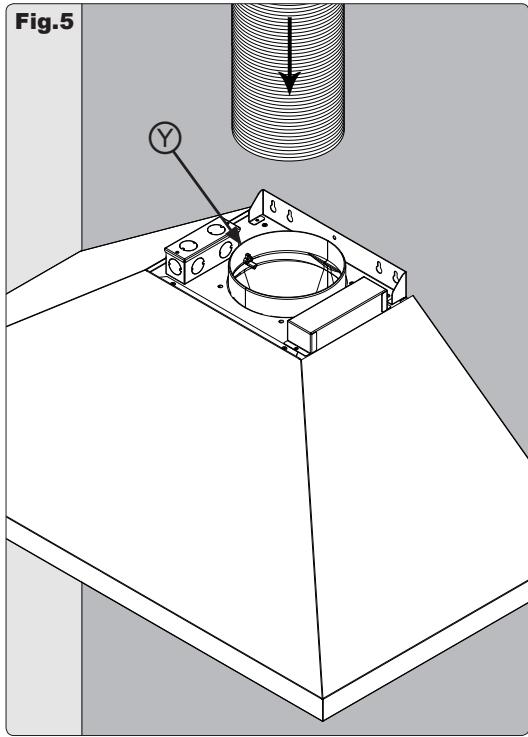

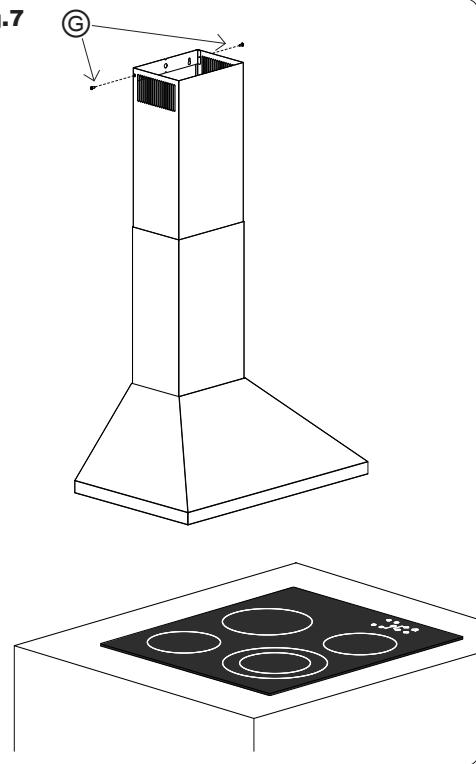

Schlieben Sie den Flansch Y mithilfe eines Anschlussrohres an die Abluftöffnung an (dieser Arbeitsschnittarf bei der Dunstabzugshaube mit Umluftbetrieb nicht durchgefuhrt werden!). Den oberen Anschlussring E in das Innere des unteren Anschlussringes F einsetzen; die beiden Anschlussringe einhängen, indemn Sie sie senkrecht in die Dunstabzugshaube einfahren. Den oberen Anschlussring E nach oben schieben und mit den darauf vorgesehen Schrauben in den Lochern G des Tragbuggels Z befestigen (Abb.7), welcher zuvor in den Bohrlochem C an der Wand festgeschraubt wurde (Abb.1).

2.5.UMLUFTBETRIEB

Um die Kuchenhaube vom Abluftbetrieb auf Umluftbetrieb umzustellen, fordern Sieitte bei Ihrhem Fachhändler die entsprchenden Aktivkohlefilter an und halten Sie sich dann an die Installationsanweisungen für die Dunstabzugshaube mit Umluftbetrieb.

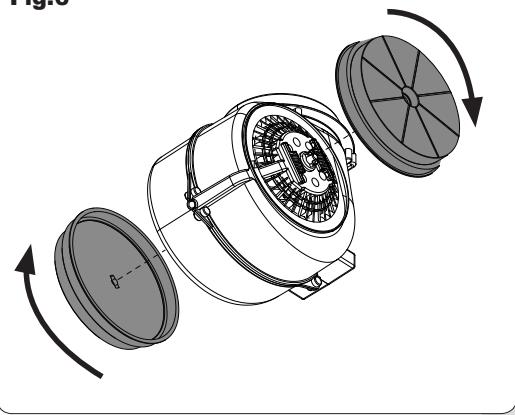

Einsetzen der Aktivkohlefilter (Abb.6)

Die Luft wird über die Schlitze, die sich im Ring E befinden, in den Raum zurückgeleitet.

3. BEDIENUNG UND WARTUNG

Es wird empfohlen, die Dunstabzugshaube vor eventueller Zubereitung der Speisen einzuschalten.

Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorganges noch 15 Minuten weiterlaufen zu halten, um die vollständige Entlüftung der Kochdämpfe zu gewährleisten.

Das einwandfrei Funktionieren der

Dunstabzugshaube hangt entscheidend von der Sorgfalt ab, mit der die Wartungsarbeiten durchgefuhrt werden, insbesondere die des Fettfilters und die des Aktivkohlefilters.

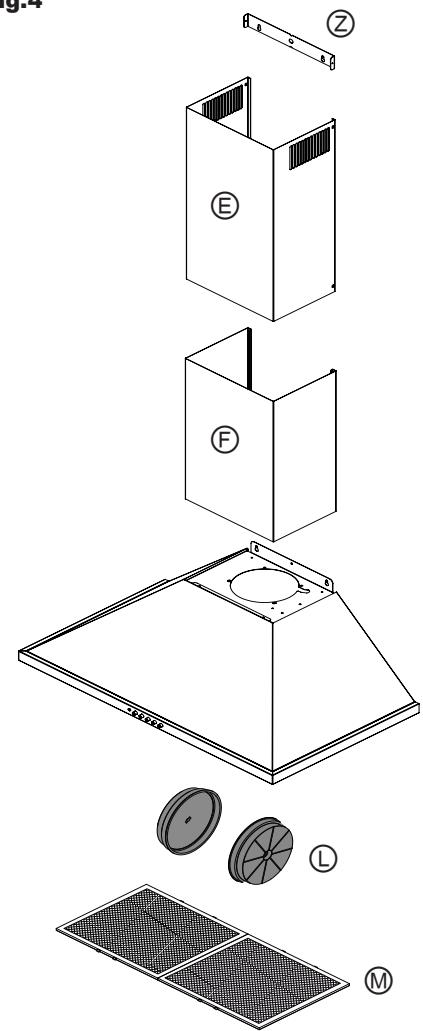

3.2. FETTFILTER AUS METALL (Abb. 4 M)

Die Fettfilter haben die Aufgabe, die Fettpartikel in der Luft zu binden; die Sattigung der Filter hangt davon von der Häufigkeit ab, mit der die Dunstabzugshaube betriebenen wird.

Um eine mögliche Brandgefahr zu verhindern, muss der Filter auf jeder Fall spätestens alle zwei Monate wie folgt gereinigt werden:

• Entnehmen Sie die Filter aus der Dunstabzugshaube und waschen Sie sie mit einem Gemisch aus Wasser und flüssigem Neutralreiniger ab.
• Wenn notwenig, lassen Sie die Verschmutzungen kurz einweichen. Gründlich mit lauwarmem Wasser abspulen und abtrocknen{laffen.

Sie können die Filter auch in der Geschirrspulmaschine reinigen. Nach mehrmaligem Waschen der Aluminiumfilter konnen Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch auf einen kostenlosten Ersatz dieser Teile des Geräts.

3.3.AKTIVKOHLENFILTER (Abb.4 L)

(für Umluftversion) einzeln verkäufiglich

Die Aktivkohlefilter dnen dazu, die Luft zu reinigen, die wieder in den Raum zurückgebung wird. Diese Filter sind weder waschbar noch wieder verwertbar und müssen spätestens alle vier Monate ausgewechselt werden.

Die Sattigung der Aktivkohle ist von der mehr oder minder langen Benutzung der Kuchenhaube abhängig, sowie von der Art der zubereiteten

Speisen und von der Regelmäßigkeit, mit welcher der Fettfilters gereinigt wird.

3.4. REINIGUNG

Alle Rückstände, die sich auf dem Lüftergehäuse und den anderen Teilen der Dunstabzugshaube ansammeln, sind regelmäß mit Spiritus oder neutralem (nicht scheuerndem) Flüssigreiniger zu entfern.

4. SICHERHEITSHINWEISE

Vorsicht ist geboten, wenn gleichzeitig eine Dunstabzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Dunstabzugshaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benöigen.

Der Unterdruck im Raum darf den Wert von 4 Pa (4 x 10-5bar) nicht übersteigen.

Um einen sicheren Betrieb der Dunstabzugshaube zu gewährleisten, ist davon immer auf eine ausreichende Belüfung des Raumes zu achten.

Bei der Ableitung der Luft nach außen,müssen die im jeweiligen Land geltenden Vorschriften beachtet werden.

4.2 VORSICHT!!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A. Kontrollieren Sie niemals die Filter, wenn die Dunstabzugshaube in Betrieb ist.
B. Fassen Sie die Lämpchen nach längerem Betrieb der Dunstabzugshaube nicht an.
C. Es ist verboten, unter der Dunstabzugshaube Speisen zu flambieren.
D. Offenes Feuer ist unbedingt zu vermeiden, da diese des Filter beschädigen und einen Brand verursachen kann.
E. Kontrollieren Sie beim Frittieren die Speisen ständig, um eine Entzündung des Ölz zu vermeiden.
F. Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.

ENTSORGUNG VON ELEKTROALTGERÄTEN

Gemäß der Europäischen Richtlinie 00/96/EC über Elektro- und Elektronik-Altgerate (WEEE) dürfen Elektrohaushalts-Altgeraten nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden.

Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter

der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURÜCKZUFührEN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN UND DIE GARANTIE ERLISCHT SOFORT.
