BEDIENUNGSANLEITUNG FENNEL F6 GEO

BEDIENUNGSANLEITUNG USER MANUAL

Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes entgegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie insbesondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachgerechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb. geo-FENNEL Precision by tradition. Inhaltsverzeichnis

5. Sicherheitshinweise

Funkgerät F6 (PMR 446) Lithium-Polymer-Akku Ladegerät Netzstecker Antenne Gürtelclip Handschlaufe Bedienungsanleitung ANTENNE NETZSTECKER AKKU LADEGERÄT GÜRTELCLIP

Technische Daten Abgestrahlte Sendeleistung 0,5 W VHF Frequenzen 446,000 - 446,100 Mhz Frequenzstabilität ± 5 ppm Kanäle

Lautsprecherleistung

Akku 12V Li-Po, 1300 mAh Ladezeit leerer Akku 3,5 h Betriebsdauer pro Akkuladung 12 h 30 h (im Batteriesparmodus) Gewicht 225 g Abmessungen 59 x 127 x 38 cm Temperaturbereich -25°C - + 55°C Staub- / Wasserschutz IP 54 Stoß / Vibration MIL STD 810 C/D/E & TIA/EIA 603 Reichweiten:

• · offenes Gelände 5 km

Sehr gute Sprachqualität Automatische Rauschunterdrückung Time-out-timer (TOT): Sendezeitbegrenzung auf 60 Sekunden Monitorfunktion Gehäuse aus Druckguss und hochfestem Spezialkunststoff Leistungsstarker Lithium-Polymer-Akku Batteriesparmodus Kanalansage in Englischer Sprache Eine LED signalisiert Empfangen, Senden und den Batteriestatus Europaweit lizenz- und gebührenfrei einsetzbar (PMR 446) PC-programmierbar (optional): Frequenzen, Funktionen und Einstellungen können über die optionale Programmiersoftware angepasst werden.

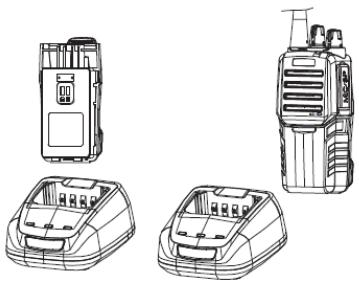

STROMVERSORGUNG Netzstecker mit Ladegerät und Stromanschluss verbinden. Den Akku oder das komplette Funkgerät in das Ladegerät einsetzen. Stellen Sie sicher, dass der Akku korrekt mit dem Ladegerät verbunden ist. Die rote LED am Gerät zeigt den Beginn des Ladevorgangs an. Nach ca. 3 bis 4 Stunden geht die rote LED aus, und die grüne LED beginnt zu leuchten. Nun ist der Ladevorgang abgeschlossen, und der Akku / das Funkgerät kann aus dem Ladegerät entnommen werden. Der Akku ist werkseitig nicht vollständig geladen. Vor dem ersten Gebrauch den Akku vollständig aufladen. Den Ladevorgang ggf. mehrmals wiederholen. Den Akku im Normalbetrieb erst aufladen, wenn die Ladekontrolllampe leuchtet. ANTENNE INSTALLIEREN Antenne mit dem Fuß in den vorgesehenen Adapter des Funkgerätes einschrauben bis sie fest sitzt.

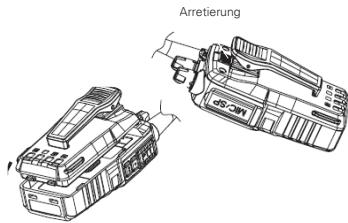

AKKU EINSETZEN / ENTNEHMEN

Zum Entnehmen des Akkus die Arretierung in Richtung Bedienknöpfe drücken und den Akku nach oben herausziehen. Zum Einsetzen den Akku an der Unterseite bündig ansetzen und Arretierung einrasten lassen.

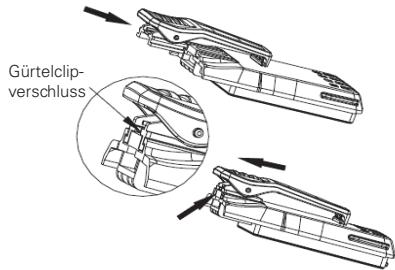

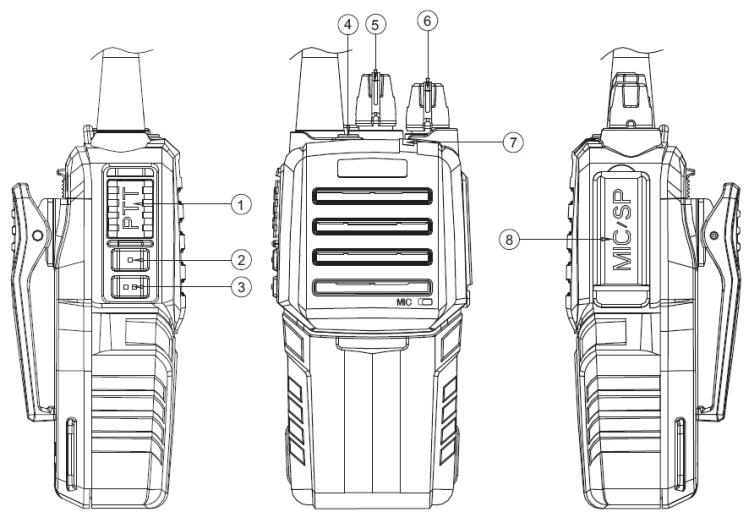

Den Gürtelclip in die am Gerät dafür vorgesehene Position bringen und einrasten lassen. Zum Entfernen den Clipverschluss von der Batterie wegdrücken (am besten mit einem Schraubendreher) und den Clip nach oben herausziehen. BEDIENELEMENTE

Gürtelclipverschluss

Sprechtaste (PTT) Kanalansage / Batteriezustand Monitorfunktion / Grad der Rauschunterdrückung Notruftaste Kanalwahlknopf AN-/AUS- und Lautstärke-Knopf LED-Anzeige Anschlüsse für das optionale Programmierkit

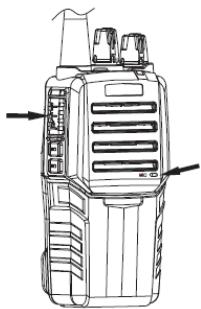

BEDIENUNG GERÄT EINSCHALTEN (6) Den AN-/AUS-Knopf im Uhrzeigersinn bis zum „klick“ drehen, um das Gerät einzuschalten. Das Gerät gibt ein Piepsignal, und der voreingestellte Kanal wird angesagt. Den AN-/AUS-Knopf entgegen dem Uhrzeigersinn bis zum „klick“ drehen, um das Gerät wieder auszuschalten. LAUTSTÄRKE REGULIEREN (6) Wenn das Gerät eingeschaltet ist, den AN-AUS-Knopf drehen, um die Lautstärke zu regulieren. KANAL AUSWÄHLEN (5) Mit dem Kanalwahlknopf den gewünschten Kanal von 1 bis 16 einstellen. Der ausgewählte Kanal wird in Englischer Sprache angesagt. RUF SENDEN Um einen Ruf zu senden, die Sprechtaste (PTT) gedrückt halten und mit normaler Stimme und Lautstärke in das Mikrophon sprechen. Dabei den Mund ca. 3 bis 8 cm vom Mikrophon entfernt halten. TIME-OUT-TIMER-FUNKTION Wenn die Sprechtaste (PTT) 60 Sek. ununterbrochen gedrückt wurde, ertönt ein Warnsignal, und die Übertragung wird automatisch beendet. Den PTT-Knopf loslassen und erneut drücken, um mit der Übertragung fortzufahren. Diese Funktion verhindert, dass Kanäle zu lang blockiert werden. EINGEHENDER RUF Die Lautstärke auf die gewünschte Stärke einstellen. Die Sprechtaste (PTT) loslassen, um einen eingehenden Ruf anzunehmen.

KANALANSAGE / BATTERIEZUSTAND (2) (obere Taste) Taste kurz drücken

• · -> Kanalansage von 1 bis 16 in englischer Sprache Taste lang drücken
• · -> Ansage des Batteriezustandes von 1 bis 4 (4 = voll geladen) MONITORFUNKTION / GRAD DER RAUSCHUNTERDRÜCKUNG (3) (untere Taste) Taste kurz drücken
• · -> Monitorfunktion Ausschaltung der automatischen Rauschunterdrückung, um Hintergrundgeräusche sowie schwache Signale auf dem Kanal hörbar zu machen: - Sie vermeiden das Senden eines Rufes, wenn andere Teilnehmer denselben Kanal verwenden. - Sie können die Lautstärke regulieren, ohne auf einen eingehenden Ruf warten zu müssen. - Wenn Sie einen Ruf mit einem schwachen Signal empfangen, vermeiden Sie Rufunterbrechungen. Taste loslassen, um die automatische Rauschunterdrückung wieder zu aktivieren. Taste lang drücken
• · -> Ansage der Stufe der Rauschunterdrückung von 1 bis 9 NOTRUFTASTE (4) Taste drücken, um ein Notsignal abzusetzen. Taste wieder loslassen, um den Notrufmodus zu verlassen. Bei Verwendung der Notruftaste sind alle anderen Tastenfunktionen gesperrt! LED-ANZEIGE (7) Die rote LED zeigt an, dass ein Ruf gesendet wird. Die grüne LED zeigt an, dass ein Ruf empfangen wird. Die blinkende rote LED zeigt an, dass die Akkuleistung nachlässt. ANSCHLÜSSE FÜR DAS OPTIONALE PROGRAMMIERKIT (8) Um das optionale Programmierkit anzuschliessen, Abdeckung über den Anschlüssen öffnen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

PMR-Handfunkgerät zum Senden und Empfangen von Rufen auf eine Distanz von bis zu 5 km.

Elektronische Geräte generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken).

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationseinrichtungen); durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstärke z.B. in der unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern). CE-KONFORMITÄT Das Gerät hat das CE-Zeichen gemäß den Normen EN 60950-1 + A11 + A1, EN 301 489-1 / -5, EN 300 296-1 / -2, EN 300 086-1 / -5. GARANTIE Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält sich vor, im Garantiefall die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht als Garantiefall.

Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus einer nicht anleitungsgemäßen Bedienung. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

WARN- UND SICHERHEITSHINWEISE

Richten Sie sich nach den Anweisungen der Bedienungsanleitung. Anleitung vor Benutzung des Gerätes lesen. Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen. Keine Warn- oder Sicherheitshinweise entfernen. Das Gerät nicht längere Zeit der Sonneneinstrahlung aussetzen und nicht in der Nähe von Heizgeräten aufstellen. Das Gerät nicht in besonders staubhaltigen, feuchten oder nassen Bereichen oder auf instabilen Oberflächen aufstellen. Extreme Witterungsbedingungen sowie große Wärme und Kälte vermeiden. Während des Tankens sowie beim Aufenthalt an Tankstellen das Gerät ausschalten. In einer explosiven Atmosphäre (Gase, Staub, Rauch etc.) das Gerät nicht verwenden und nicht den Akku laden.
