BEDIENUNGSANLEITUNG ASL5368LA ARTHUR MARTIN

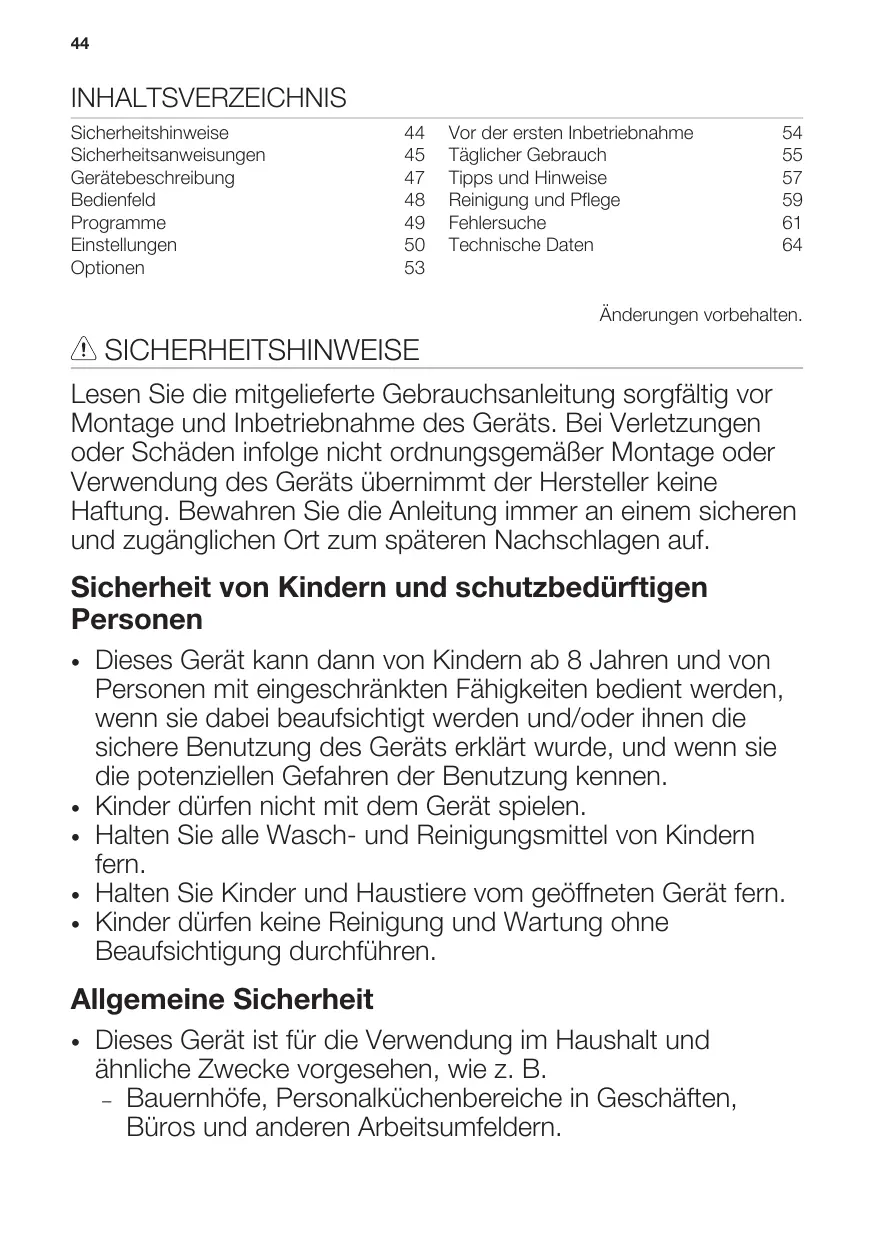

INHALTSVERZEICHNIS Sicherheitshinweise Sicherheitsanweisungen Gerätebeschreibung Bedienfeld Programme Einstellungen Optionen

Vor der ersten Inbetriebnahme Täglicher Gebrauch Tipps und Hinweise Reinigung und Pflege Fehlersuche Technische Daten

Änderungen vorbehalten. SICHERHEITSHINWEISE Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme des Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. Sicherheit von Kindern und schutzbedürftigen Personen

Dieses Gerät kann dann von Kindern ab 8 Jahren und von Personen mit eingeschränkten Fähigkeiten bedient werden, wenn sie dabei beaufsichtigt werden und/oder ihnen die sichere Benutzung des Geräts erklärt wurde, und wenn sie die potenziellen Gefahren der Benutzung kennen. Kinder dürfen nicht mit dem Gerät spielen. Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern. Halten Sie Kinder und Haustiere vom geöffneten Gerät fern. Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen. Allgemeine Sicherheit

Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B. – Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern.

Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten. Nehmen Sie keine technischen Änderungen am Gerät vor. Der Betriebswasserdruck (Mindest- und Höchstdruck) muss zwischen 0.5 (0.05) / 8 (0.8) bar (MPa) liegen Beachten Sie, dass die Höchstzahl an Maßgedecken 13 beträgt. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden. Stellen Sie Messer und Besteck mit scharfen Spitzen mit der Spitze nach unten in den Besteckkorb oder legen Sie sie waagerecht in das Gerät. Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen, damit von der Tür keine Stolpergefahr ausgeht. Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden. Reinigen Sie das Gerät nicht mit einem Wasser- und/oder Dampfstrahl. Die Lüftungsöffnungen im Gerätesockel (falls vorhanden) dürfen nicht von einem Teppichboden blockiert werden. Das Gerät muss mit den mitgelieferten neuen Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden.

SICHERHEITSANWEISUNGEN Montage

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinkt.

• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist. Elektrischer Anschluss WARNUNG! Brand- und Stromschlaggefahr.
• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.
• Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie stets am Netzstecker.
• Das Gerät entspricht den EWGRichtlinien.
• Nur für GB und Irland. Das Gerät besitzt einen Netzstecker mit einer 13 A Sicherung. Muss die Sicherung im Netzstecker ausgetauscht werden, ersetzen Sie sie durch folgende Sicherung: 13 amp ASTA (BS 1362). Wasseranschluss
• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche, an denen Reparaturarbeiten ausgeführt wurden oder neue Geräte (Wasserzähler usw.) angepasst wurden, an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Stellen Sie sicher, dass es keine sichtbaren Wasserlecks während und nach dem ersten Gebrauch des Gerätes gibt.

• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine Ummantelung mit einem innenliegenden Netzkabel. WARNUNG! Gefährliche Spannung.
• Drehen Sie sofort den Wasserhahn zu und ziehen Sie den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch beschädigt ist. Wenden Sie sich für den Austausch des Wasserzulaufschlauchs an den autorisierten Kundendienst. Gebrauch
• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.
• Geschirrspüler-Reinigungsmittel sind gefährlich. Beachten Sie die Sicherheitsanweisungen auf der Reinigungsmittelverpackung.
• Trinken Sie nicht das Wasser aus dem Gerät und verwenden Sie es nicht zum Spielen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Programm beendet ist. Es könnte sich noch Reinigungsmittel auf dem Geschirr befinden.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Programms öffnen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. Service
• Wenden Sie sich zur Reparatur des Geräts an den autorisierten

Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.

• Wenn Sie sich an den autorisierten Kundendienst wenden, sollten Sie folgende Angaben, die Sie auf dem Typenschild finden, zur Hand haben. Modell: Produkt-Nummer (PNC): Seriennummer:

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen. Entsorgung WARNUNG! Verletzungs- und Erstickungsgefahr. GERÄTEBESCHREIBUNG

Oberer Sprüharm Unterer Sprüharm Filter Typenschild Salzbehälter Lüftungsschlitze

Klarspülmittel-Dosierer Reinigungsmittelbehälter Besteckkorb Unterkorb Oberkorb

Beam-on-Floor Nach dem Abschalten des Gerätes erlischt der Beam-onFloor. Der Beam-on-Floor ist ein Lichtstrahl, der unterhalb der Gerätetür auf den Boden projiziert wird. Wird AirDry während der Trockenphase eingeschaltet, ist die Projektion auf dem Boden möglicherweise nicht vollständig sichtbar. Sie können dann auf dem Bedienfeld sehen, ob das Programm beendet wurde.

• Nach dem Start des Programms leuchtet der rote Lichtstrahl auf und bleibt während der gesamten Programmdauer eingeschaltet.
• Nach Ende des Programms leuchtet der Lichtstrahl grün.
• Bei einer Störung des Geräts blinkt der rote Lichtstrahl. BEDIENFELD

Taste „Ein/Aus“ Display Taste Delay Programmtaste (nach oben) Programmtaste (nach unten)

Taste XtraDry Taste TimeManager Taste Reset Kontrolllampen Kontrolllampen Kontrolllampe Beschreibung Kontrolllampe Klarspülmittel. Sie erlischt während des Programmbetriebs. Kontrolllampe Salz. Sie erlischt während des Programmbetriebs.

PROGRAMME Programm Verschmutzungsgrad Beladung Programmphasen Optionen

• Normaler Verschmutzungsgrad
• Geschirr und Besteck

• Geschirr, Besteck, Töpfe und Pfannen

• Hauptspülgang von 45 °C bis 70 °C

• Starker Verschmutzungsgrad
• Geschirr, Besteck, Töpfe und Pfannen

• Vor kurzem benutztes Geschirr
• Geschirr und Besteck

• Hauptspülgang 60 °C oder 65 °C

• Normaler oder leichter Verschmutzungsgrad
• Empfindliches Geschirr und Gläser

AutoFlex 45°-70° 2) QuickPlus 60° 3) Vorspülen Hauptspülgang 50 °C Spülen Trocknen Vorspülen Hauptspülgang 70 °C Spülen Trocknen Rinse & Hold 4)

1) Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes

Geschirr und Besteck. (Dies ist das Standardprogramm für Prüfinstitute.) 2) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmdauer ein.

3) Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Sie erhalten gute Spülergebnisse in kurzer Zeit.

4) Mit diesem Programm können Sie das Geschirr schnell spülen, um zu vermeiden, dass sich Essensreste am Geschirr festsetzen und unangenehme Gerüche aus dem Gerät entweichen. Verwenden Sie für dieses Programm kein Reinigungsmittel.

Verbrauchswerte Wasserverbrauch (l) Energieverbrauch (kWh) Dauer (min.) 9,9

1) Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die ausgewählten Optionen und

die Geschirrmenge können die Werte verändern. Informationen für Prüfinstitute info.test@dishwasher-production.com Möchten Sie Informationen zum Leistungstest erhalten, schicken Sie eine EMail an: Notieren Sie die Produktnummer (PNC), die Sie auf dem Typenschild finden. EINSTELLUNGEN Programmwahlmodus und Benutzermodus Wenn sich das Gerät im Programmwahlmodus befindet, kann ein Programm eingestellt und der Benutzermodus aufgerufen werden. Im Benutzermodus können folgende Einstellungen geändert werden:

• Die Stufe des Wasserenthärters gemäß der Wasserhärte.
• Ein- und Ausschalten des Signaltons für das Programmende.
• Ein- und Ausschalten der Klarspülmittelnachfüllanzeige.
• Ein- oder Ausschalten von AirDry. Diese Einstellungen bleiben gespeichert, bis sie von Ihnen wieder geändert werden. Einstellen des Programmwahlmodus Das Gerät befindet sich im Programmwahlmodus, wenn im Display die Programmnummer P1 angezeigt wird. Wenn Sie das Gerät einschalten, befindet es sich normalerweise im Programmwahlmodus. Anderenfalls können Sie den Programmwahlmodus folgendermaßen einstellen: Halten Sie Reset gedrückt, bis sich das Gerät im Programmwahlmodus befindet. Wasserenthärter Der Wasserenthärter entfernt Mineralien aus dem Spülwasser, die sich nachteilig auf die Spülergebnisse und das Gerät auswirken könnten.

Je höher der Mineralgehalt ist, um so härter ist das Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen. Der Enthärter muss entsprechend der Wasserhärte in Ihrem Gebiet eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Wasserhärte in Ihrem Gebiet informieren. Der Wasserenthärter muss unbedingt auf die richtige Stufe eingestellt werden, um gute Spülergebnisse zu garantieren. Wasserhärte Deutsche Wasserhärtegrade (°dH) Französische Wasserhärtegrade (°fH) mmol/l Clarke Wasserhärtegrade Einstellung für den Wasserenthärter

1) Werkseitige Einstellung.

2) Verwenden Sie kein Salz bei diesen Werten.

Benutzen Sie ein herkömmliches Reinigungsmittel oder MultiReinigungstabletten (mit oder ohne Salz), stellen Sie die korrekte Wasserenthärterstufe ein, damit die Salznachfüllanzeige nicht ausgeschaltet wird. Multi-Reinigungstabletten eignen sich nicht zum Enthärten von hartem Wasser. Einstellen des Wasserenthärters Das Gerät muss sich im Programmwahlmodus befinden.

1. Halten Sie zum Aufrufen des

Benutzermodus gleichzeitig und gedrückt, bis die Kontrolllampen

und blinken und das Display nichts anzeigt.

• Die Kontrolllampen und erlöschen.
• Die Kontrolllampe blinkt weiter.
• Im Display wird die aktuelle Einstellung angezeigt: Z. B. Stufe 5.

wiederholt, um die Einstellung zu ändern.

4. Drücken Sie die Taste Ein/Aus zur

Bestätigung der Einstellung.

Klarspülmittelnachfüllanzeige Das Klarspülmittel ermöglicht das Trocknen des Geschirrs ohne Streifen und Flecken. Das Klarspülmittel wird automatisch während der heißen Spülphasen abgegeben. Ist das Klarspülmittelfach leer, wird die Klarspülmittelnachfüllanzeige eingeschaltet und weist darauf hin, dass Klarspülmittel nachgefüllt werden sollte. Wenn Sie MultiReinigungstabletten verwenden, die Klarspülmittel enthalten, und mit dem Trocknungsergebnis zufrieden sind, können Sie die Klarspülmittelnachfüllanzeige ausschalten. Wir empfehlen jedoch, zur Optimierung der Trocknungsleistung stets Klarspülmittel zu verwenden. Verwenden Sie die üblichen MultiReinigungstabletten ohne Klarspülmittel, schalten Sie die Klarspülmittelnachfüllanzeige ein. Ausschalten der Klarspülmittelnachfüllanzeige Das Gerät muss sich im Programmwahlmodus befinden.

1. Halten Sie zum Aufrufen des

Benutzermodus gleichzeitig und gedrückt, bis die Kontrolllampen

und blinken und das Display nichts anzeigt.

• Die Kontrolllampen , erlöschen.
• Die Kontrolllampe blinkt weiter.
• Im Display wird die aktuelle Einstellung angezeigt.

Klarspülmittelnachfüllanzeige eingeschaltet.

Klarspülmittelnachfüllanzeige ausgeschaltet.

zum Ändern der Einstellung.

4. Drücken Sie die Taste Ein/Aus zur

Bestätigung der Einstellung. Signaltöne Bei einer Störung des Geräts ertönen akustische Signale. Es ist nicht möglich, diese Signaltöne auszuschalten. Es ertönt auch ein Signalton, wenn das Programm beendet ist. Standardmäßig ist dieser Signalton ausgeschaltet, es ist jedoch möglich, ihn einzuschalten. So schalten Sie den Signalton für das Programmende ein Das Gerät muss sich im Programmwahlmodus befinden.

1. Halten Sie zum Aufrufen des

Benutzermodus gleichzeitig und gedrückt, bis die Kontrolllampen

und blinken und das Display nichts anzeigt.

• Die Kontrolllampen , und erlöschen. blinkt
• Die Kontrolllampe weiter.
• Im Display wird die aktuelle Einstellung angezeigt: = Signalton ist ausgeschaltet. = Signalton ist eingeschaltet.

zum Ändern der Einstellung.

4. Drücken Sie die Taste Ein/Aus zur

Bestätigung der Einstellung. AirDry AirDry verbessert die Trocknungsergebnisse bei einem geringeren Energieverbrauch.

Zur Verbesserung der Trocknungsleistung beachten Sie die XtraDry-Option oder schalten Sie AirDry ein. So schalten Sie AirDry aus Das Gerät muss sich im Programmwahlmodus befinden. Während der Trockenphase wird die Gerätetür durch eine Vorrichtung geöffnet. Die Tür bleibt dann einen Spaltbreit geöffnet. VORSICHT! Versuchen Sie nicht, die Gerätetür innerhalb der ersten 2 Minuten nach der automatischen Öffnung zu schließen. Andernfalls kann das Gerät beschädigt werden. AirDry wird bei allen Programmen mit Ausnahme von Rinse & Hold und (falls vorhanden) eingeschaltet.

1. Halten Sie zum Aufrufen des

Benutzermodus gleichzeitig und gedrückt, bis die Kontrolllampen

und blinken und das Display nichts anzeigt.

• Die Kontrolllampen , erlöschen. blinkt weiter.
• Im Display wird die aktuelle Einstellung angezeigt: = AirDry eingeschaltet.

zur Änderung der = AirDry ausgeschaltet. Einstellung:

4. Drücken Sie die Taste Ein/Aus zur

Bestätigung der Einstellung. OPTIONEN Sie müssen die gewünschten Optionen vor dem Programmstart einschalten. Es ist nicht möglich, Optionen während eines laufenden Programms ein- oder auszuschalten. Nicht alle Optionen lassen sich miteinander kombinieren. Wenn Sie Optionen einschaltet haben, die nicht miteinander kombinierbar sind, schaltet das Gerät automatisch eine oder mehrere von ihnen aus. Es leuchten dann nur die Anzeigen der noch eingeschalteten Optionen. XtraDry Schalten Sie diese Option ein, wenn Sie die Trockenleistung erhöhen möchten. Diese Option kann sich auf die Dauer einiger Programme, den Wasserverbrauch und die Temperatur des letzten Spülgangs auswirken. Die Option XtraDry bleibt permanent für alle Programme außer für Eco 50° eingeschaltet und muss nicht mit jedem Programm erneut ausgewählt werden. In anderen Programmen bleibt die Einstellung von XtraDry permanent gespeichert und wird automatisch in den nächsten Programmabläufen benutzt. Diese Konfiguration lässt sich jederzeit ändern.

Durch das Einschalten der Option XtraDry wird der TimeManager ausgeschaltet und umgekehrt. So schalten Sie XtraDry ein Drücken Sie . Die entsprechende Kontrolllampe leuchtet auf. Ist die Option nicht mit dem Programm kombinierbar, leuchtet die entsprechende Kontrolllampe nicht oder sie blinkt ein paar Sekunden schnell und erlischt dann. Das Display zeigt die aktualisierte Programmdauer an. TimeManager Wenn diese Option eingeschaltet ist, erhöht sich der Wasserdruck und die Wassertemperatur. Die Spül- und Trockenphasen verkürzen sich. Die Programmdauer verkürzt sich um etwa 50 %. Die Spülergebnisse entsprechen denen einer normalen Programmdauer. Die Trockenergebnisse können beeinträchtigt werden. Einschalten von TimeManager Drücken Sie , die entsprechende Kontrolllampe leuchtet auf. Ist die Option nicht mit dem Programm kombinierbar, leuchtet die entsprechende Kontrolllampe nicht oder sie blinkt ein paar Sekunden schnell und erlischt dann. Das Display zeigt die aktualisierte Programmdauer an.

VOR DER ERSTEN INBETRIEBNAHME

1. Prüfen Sie, ob die Einstellung des

Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Wenn nicht, stellen Sie die Wasserenthärterstufe ein.

2. Füllen Sie den Salzbehälter.

3. Füllen Sie den Klarspülmittel-Dosierer.

4. Öffnen Sie den Wasserhahn.

5. Starten Sie ein Programm, um

Fertigungsrückstände, die sich möglicherweise noch im Gerät befinden können, zu beseitigen. Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht. Wenn Sie ein Programm starten, kann es bis zu 5 Minuten dauern das Filterharz des Wasserenthärters zu regenerieren. Das Gerät scheint nicht zu arbeiten. Die Spülphase startet erst nach Abschluss dieses Vorgangs. Dieser Vorgang wird regelmäßig wiederholt. Salzbehälter VORSICHT! Verwenden Sie nur Spezialsalz für Geschirrspüler. Das Salz wird für die Regenerierung des Filterharzes im Wasserenthärter und zur Erzielung guter Spülergebnisse im täglichen Gebrauch benötigt. So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel des

Salzbehälters gegen den Uhrzeigersinn und entfernen Sie ihn.

2. Füllen Sie 1 Liter Wasser in den

Salzbehälter (nur beim ersten Mal).

3. Füllen Sie den Salzbehälter mit

4. Entfernen Sie das Salz, das sich um die

Öffnung des Salzbehälters herum angesammelt hat.

5. Drehen Sie den Deckel des

Salzbehälters im Uhrzeigersinn, um den Salzbehälter zu schließen. VORSICHT! Beim Befüllen des Salzbehälters können Wasser und Salz austreten. Starten Sie nach dem Füllen des Salzbehälters umgehend ein Programm, um Korrosion zu verhindern. Füllen des KlarspülmittelDosierers A D

VORSICHT! Verwenden Sie ausschließlich Klarspülmittel für Geschirrspüler.

1. Drücken Sie die Entriegelungstaste (D),

um den Deckel (C) zu öffnen.

2. Füllen Sie den Klarspülmittel-Dosierer

(A) bis zur Markierung „max“.

3. Wischen Sie verschüttetes

Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung zu vermeiden.

4. Schließen Sie den Deckel. Achten Sie

darauf, dass die Entriegelungstaste einrastet. Sie können den Regler der Zugabemenge (B) zwischen Position 1 (geringste Menge) und Position 4 oder 6 (größte Menge) einstellen.

1. Öffnen Sie den Wasserhahn.

2. Drücken Sie die Taste Ein/Aus, um das

Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Programmwahlmodus befindet.

• Füllen Sie den Salzbehälter auf, wenn die Kontrolllampe Salz leuchtet.
• Leuchtet die Kontrolllampe Klarspülmittel, füllen Sie den Klarspülmittel-Dosierer.

3. Beladen Sie die Körbe.

4. Füllen Sie Reinigungsmittel ein.

5. Stellen Sie je nach Beladung und

Verschmutzungsgrad das passende Programm ein.

Verwenden von Reinigungsmittel Die Funktion schaltet sich in folgenden Fällen ein:

• 5 Minuten nach Programmende.
• Nach 5 Minuten, wenn das Programm nicht gestartet wurde. D A B Starten eines Programms

1. Drücken Sie die Entriegelungstaste (B),

um den Deckel (C) zu öffnen.

2. Füllen Sie das Reinigungsmittel ein oder

legen Sie eine Reinigungstablette in das Fach (A).

3. Wenn das Programm einen

Vorspülgang hat, füllen Sie eine kleine Menge Reinigungsmittel in das Fach (D).

4. Schließen Sie den Deckel. Achten Sie

darauf, dass die Entriegelungstaste einrastet. Einstellen und Starten eines Programms Funktion Auto off Mit dieser Funktion wird der Energieverbrauch gesenkt, da sich das Gerät automatisch ausschaltet, wenn es nicht in Betrieb ist.

1. Lassen Sie die Gerätetür einen

2. Drücken Sie die Taste Ein/Aus, um das

Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Programmwahlmodus befindet. oder

3. Drücken Sie wiederholt

, bis im Display die Nummer des gewünschten Programms erscheint. Die Programmnummer wird etwa 3 Sekunden lang im Display angezeigt, anschließend erscheint die Programmdauer.

4. Stellen Sie die verfügbaren Optionen

5. Schließen Sie die Gerätetür, um das

Programm zu starten. Starten eines Programms mit Zeitvorwahl

1. Wählen Sie ein Programm.

2. Drücken Sie die Taste

bis im Display die gewünschte Zeitvorwahl angezeigt wird (zwischen 1 und 24 Stunden). Die Kontrolllampe der Zeitvorwahl leuchtet auf.

3. Schließen Sie die Gerätetür, um den

Countdown zu starten. Während des Countdowns kann die Zeitvorwahl weiter verlängert werden, es ist jedoch nicht möglich, die ausgewählten Programme und Optionen zu ändern. Nach Ablauf der Zeitvorwahl wird das Programm gestartet.

Öffnen der Tür während eines laufenden Programms Wenn Sie die Tür während eines laufenden Programms öffnen, stoppt das Gerät. Dies kann sich auf den Energieverbrauch und die Programmdauer auswirken. Wenn Sie die Tür wieder schließen, läuft das Programm ab dem Zeitpunkt der Unterbrechung weiter. Abbrechen einer eingestellten Zeitvorwahl während des Countdowns Wenn Sie die eingestellte Zeitvorwahl abbrechen, müssen das Programm und die Optionen erneut eingestellt werden. Halten Sie Reset gedrückt, bis sich das Gerät im Programmwahlmodus befindet. Wenn die Tür während der Trockenphase länger als 30 Sekunden geöffnet wird, wird das laufende Programm beendet. Dies geschieht nicht, wenn die Tür durch die Funktion AirDry geöffnet wird. Beenden des Programms Versuchen Sie nicht, die Gerätetür innerhalb der ersten 2 Minuten nach der automatischen Öffnung durchAirDry zu schließen, da das Gerät beschädigt werden könnte. Wird die Tür danach für weitere 3 Minuten geschlossen, wird das laufende Programm beendet. Programmende Halten Sie Reset gedrückt, bis sich das Gerät im Programmwahlmodus befindet. Bevor Sie ein neues Programm starten, stellen Sie sicher, dass der Reinigungsmittelbehälter gefüllt ist. Wenn das Programm beendet ist, zeigt das Display 0:00 .

1. Drücken Sie die Taste Ein/Aus oder

warten Sie, bis das Gerät über die Funktion Auto off automatisch ausgeschaltet wird.

2. Schließen Sie den Wasserhahn.

Allgemeines Die folgenden Hinweise stellen optimale Reinigungs- und Trocknungsergebnisse im täglichen Gebrauch sicher, und tragen auch zum Umweltschutz bei.

• Schütten Sie größere Lebensmittelreste auf dem Geschirr in den Abfallbehälter.
• Spülen Sie das Geschirr nicht von Hand vor. Verwenden Sie bei Bedarf das Vorspülprogramm (wenn verfügbar) oder wählen Sie ein Programm mit Vorspülgang.
• Nutzen Sie die Körbe immer ganz aus.
• Wenn Sie das Gerät beladen, achten Sie darauf, dass das Geschirr komplett von dem Wasser aus den Sprüharmdüsen erreicht und gespült wird. Achten Sie darauf, dass das Geschirr sich weder berührt noch von anderem Geschirr verdeckt wird.
• Sie können Geschirrspülreiniger, Klarspüler und Salz separat oder KombiReinigungstabletten (z.B. „3in1“, „4in1“, „All-in-1“) verwenden. Befolgen Sie die Anweisungen auf der Verpackung.
• Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm ein. Mit dem Programm ECO erhalten Sie den wirtschaftlichsten Energie- und Wasserverbrauch für Geschirr und Besteck mit normaler Verschmutzung.

Gebrauch von Salz, Klarspülund Reinigungsmittel

• Verwenden Sie nur Salz, Klarspülmittel und Reinigungsmittel für Geschirrspüler. Andere Produkte können das Gerät beschädigen.
• Wir empfehlen in Bereichen mit hartem und sehr hartem Wasser Reinigungsmittel ohne Zusätze (Pulver, Gel oder Tabs ohne Zusätze), Klarspülmittel und Salz getrennt zu verwenden, um optimale Reinigungsund Trocknungsergebnisse zu erzielen.
• Schalten Sie das Gerät mindestens einmal im Monat mit einem Geschirrspülerreinigungsmittel, das speziell für diesen Zweck vorgesehen ist, ein.
• Geschirrspüler-Tabs lösen sich bei kurzen Programmen nicht vollständig auf. Wir empfehlen, die Tabletten nur mit langen Programmen zu verwenden, damit keine ReinigungsmittelRückstände auf dem Geschirr zurückbleiben.
• Verwenden Sie nicht mehr als die angegebene Reinigungsmittelmenge. Siehe hierzu die Angaben auf der Reinigungsmittelverpackung. Was tun, wenn Sie keine MultiReinigungstabletten mehr verwenden möchten Vorgehensweise, um zur separaten Verwendung von Reinigungsmittel, Salz und Klarspülmittel zurückzukehren:

1. Stellen Sie die höchste

Wasserenthärterstufe ein.

2. Stellen Sie sicher, dass der Salzbehälter

und der Klarspülmittel-Dosierer gefüllt sind.

3. Starten Sie das kürzeste Programm mit

einer Spülphase. Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht.

4. Stellen Sie den Wasserenthärter nach

Ablauf des Programms auf die Wasserhärte in Ihrer Region ein.

5. Stellen Sie die Menge des

Klarspülmittels ein.

Klarspülmittelnachfüllanzeige ein. Beladen der Körbe

• Spülen Sie im Gerät nur spülmaschinenfestes Geschirr.
• Spülen Sie im Gerät keine Geschirrteile aus Holz, Horn, Aluminium, Zinn oder Kupfer.
• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Stellen Sie sicher, dass Geschirr und Besteck nicht aneinander haften. Mischen Sie Löffel mit anderem Besteck.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Ordnen Sie leichte Gegenstände im Oberkorb an. Achten Sie darauf, dass diese nicht verrutschen können.
• Vergewissern Sie sich, dass sich der Sprüharm ungehindert bewegen kann, bevor Sie ein Programm starten. Vor dem Starten eines Programms Kontrollieren Sie folgende Punkte:
• Die Filter sind sauber und ordnungsgemäß eingesetzt.
• Der Deckel des Salzbehälters ist fest geschlossen.
• Die Sprüharme sind nicht verstopft.
• Geschirrspülsalz und Klarspülmittel sind vorhanden (außer Sie verwenden MultiReinigungstabletten).
• Die Geschirrteile sind richtig in den Körben angeordnet.

• Das Programm eignet sich für die Beladung und den Verschmutzungsgrad.
• Die Reinigungsmittelmenge stimmt. Entladen der Körbe

1. Lassen Sie das Geschirr abkühlen,

bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.

2. Entladen Sie zuerst den Unter- und

dann den Oberkorb. Am Programmende kann sich noch Wasser an den Seitenwänden und der Gerätetür befinden.

REINIGUNG UND PFLEGE

WARNUNG! Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden. Verschmutzte Filter und verstopfte Sprüharme beeinträchtigen das Spülergebnis. Prüfen Sie die Filter regelmäßig und reinigen Sie diese, falls nötig. Reinigen der Filter Das Filtersystem besteht aus 3 Teilen.

2. Nehmen Sie den Filter (C) aus dem

3. Entfernen Sie den flachen Filter (A).

4. Reinigen Sie die Filter.

1. Drehen Sie den Filter (B) nach links und

nehmen Sie ihn heraus.

5. Achten Sie darauf, dass sich keine

Lebensmittelreste oder Verschmutzungen in oder um den Rand der Wanne befinden.

6. Setzen Sie den flachen Filter (A) wieder

ein. Stellen Sie sicher, dass er korrekt unter den beiden Führungen eingesetzt wurde. VORSICHT! Eine falsche Anordnung der Filter führt zu schlechten Spülergebnissen und kann das Gerät beschädigen. Reinigen der Sprüharme Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem dünnen spitzen Gegenstand. Reinigen der Außenseiten

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch.
• Verwenden Sie ausschließlich Neutralreiniger.
• Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen oder Lösungsmittel.

7. Bauen Sie die Filter (B) und (C) wieder

8. Setzen Sie den Filter (B) in den flachen

Filter (A) ein. Drehen Sie ihn nach rechts, bis er einrastet. Reinigung des Geräteinnenraums

• Reinigen Sie das Gerät und die Gummidichtung der Tür sorgfältig mit einem weichen, feuchten Tuch.
• Wenn Sie regelmäßig Kurzprogramme verwenden, können diese zu Fett- und Kalkablagerungen im Gerät führen. Um dieses zu vermeiden, wird empfohlen, mindestens zweimal im Monat Programme mit langer Laufzeit zu verwenden.
• Um die Leistungsfähigkeit des Geräts zu erhalten, wird empfohlen einmal im Monat ein spezielles Reinigungsmittel für Geschirrspüler zu verwenden. Befolgen

Sie sorgfältig die Anweisungen auf der Reinigungsmittelverpackung. FEHLERSUCHE Das Gerät startet nicht oder bleibt während des Betriebs stehen. Prüfen Sie, bevor Sie sich an einen autorisierten Kundendienst wenden, ob Sie die Störung anhand der in der Tabelle enthaltenen Hinweise selbst beheben können. Bei manchen Störungen zeigt das Display einen Alarmcode an. Die meisten Störungen, die auftreten, können behoben werden, ohne dass der autorisierte Kundendienst gerufen werden muss. WARNUNG! Nicht ordnungsgemäße Reparaturen stellen ein Sicherheitsrisiko für den Benutzer dar. Die Reparaturarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden. Störung und Alarmcode Mögliche Ursache und Abhilfe Das Gerät lässt sich nicht einschalten.

• Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.
• Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat. Das Programm startet nicht.

• Achten Sie darauf, dass die Gerätetür geschlossen ist.
• Wenn die Zeitvorwahl eingestellt ist, brechen Sie diese ab, oder warten Sie, bis sie abgelaufen ist.
• Das Gerät regeneriert das Filterharz des Wasserenthärters. Dieser Vorgang dauert ca. 5 Minuten. Es läuft kein Wasser in das Gerät.

• Stellen Sie sicher, dass der Wasserzulaufhahn geöffnet ist.
• Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Informationen erhalten Sie von Ihrem lokalen Wasserversorger.
• Stellen Sie sicher, dass der Wasserzulaufhahn nicht verstopft ist.
• Vergewissern Sie sich, dass der Filter im Zulaufschlauch nicht verstopft ist.
• Vergewissern Sie sich, dass der Zulaufschlauch nicht geknickt oder zu stark gekrümmt ist. Im Display erscheint

Das Gerät pumpt das Wasser nicht ab. Im Display erscheint

• Stellen Sie sicher, dass der Siphon nicht verstopft ist.
• Vergewissern Sie sich, dass der Filter im Ablaufschlauch nicht verstopft ist.
• Vergewissern Sie sich, dass das interne Filtersystem nicht verstopft ist.
• Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt oder zu stark gekrümmt ist.

Störung und Alarmcode Mögliche Ursache und Abhilfe Das Wasserauslauf-Schutzsystem ist eingeschaltet.

• Drehen Sie den Wasserhahn zu und wenden Sie sich an einen autorisierten Kundendienst. Im Display erscheint

Während des Betriebs stoppt das Gerät und läuft wieder an (mehrmals).

• Das ist normal. So werden optimale Reinigungsergebnisse erzielt und Strom gespart. Das Programm dauert zu lang.

• Wählen Sie die TimeManager-Option, um die Programmdauer zu verkürzen.
• Wenn die Zeitvorwahl eingestellt ist, brechen Sie diese ab oder warten Sie, bis sie abgelaufen ist. Die verbleibende Zeit im Display erhöht sich und springt bis kurz vor die Programmende-Zeit.

• Dies ist keine Störung. Das Gerät arbeitet ordnungsgemäß. Aus der Gerätetür tritt ein wenig Wasser aus.

• Das Gerät ist nicht ausgerichtet. Schrauben Sie die Schraubfüße weiter hinein oder weiter heraus (falls vorhanden).
• Die Gerätetür ist nicht mittig zur Wanne positioniert. Stellen Sie den hinteren Fuß ein (sofern vorhanden). Die Gerätetür ist schwer zu schließen.

• Das Gerät ist nicht ausgerichtet. Schrauben Sie die Schraubfüße weiter hinein oder weiter heraus (falls vorhanden).
• Teile des Geschirrs ragen aus den Körben heraus. Klappernde/schlagende Geräusche aus dem Geräteinneren.

• Das Geschirr ist nicht richtig in den Körben eingeordnet. Siehe Broschüre zum Beladen der Körbe.
• Achten Sie darauf, dass sich die Sprüharme frei drehen können. Das Gerät löst die Sicherung aus.

• Die abgesicherte Stromstärke reicht nicht für den gleichzeitigen Betrieb aller eingeschalteten Geräte. Überprüfen Sie, für welche Stromstärke die Steckdose bzw. der Stromzähler zugelassen ist, und schalten Sie eines der eingeschalteten Geräte aus.
• Ein Fehler in der Elektrik des Geräts. Wenden Sie sich an den autorisierten Kundendienst. Siehe „Vor der ersten Inbetriebnahme“, „Täglicher Gebrauch“ oder „Tipps und Hinweise“ bezüglich anderer möglicher Ursachen. Schalten Sie nach der Überprüfung das Gerät aus und wieder ein. Tritt das Problem erneut auf, wenden Sie sich an einen autorisierten Kundendienst. Wenden Sie sich an einen autorisierten Kundendienst, wenn Alarmcodes angezeigt werden, die nicht in der Tabelle angegeben sind.

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend. Störung Mögliche Ursache und Abhilfe Nicht zufriedenstellende Spülergebnisse.

• Siehe „Täglicher Gebrauch“, „Tipps und Hinweise“ sowie die Broschüre zum Beladen der Körbe.
• Nutzen Sie intensivere Spülprogramme.
• Reinigen Sie die Austrittsdüsen der Sprüharme und die Siebe. Siehe „Reinigung und Pflege“. Nicht zufriedenstellende Trocknungsergebnisse.

• Das Geschirr stand zu lange im geschlossenen Gerät.
• Es ist kein Klarspülmittel vorhanden oder die Klarspülmittelmenge ist nicht ausreichend. Stellen Sie den Klarspülmittel-Dosierer auf eine höhere Einstellung.
• Kunststoffteile müssen eventuell mit einem Tuch abgetrocknet werden.
• Schalten Sie die Option XtraDry ein, und stellen Sie AirDry ein, um die beste Trocknungsleistung zu erzielen.
• Wir empfehlen Ihnen stets Klarspülmittel zu verwenden, auch wenn Sie Multi-Reinigungstabletten benutzen. Weiße Streifen oder blau schimmernder Belag auf Gläsern und Geschirr.

• Die zugegebene Klarspülmittelmenge ist zu hoch. Stellen Sie eine geringere Klarspülmittelmenge ein.
• Die Reinigungsmittelmenge ist zu hoch. Wasserflecken und andere Flecken auf Gläsern und Geschirr.

• Die zugegebene Klarspülmittelmenge ist zu niedrig. Stellen Sie eine höhere Klarspülmittelmenge ein.
• Die Ursache kann in der Qualität des Klarspülmittels liegen. Das Geschirr ist nass.

• Schalten Sie die Option XtraDry ein, und stellen Sie AirDry ein, um die beste Trocknungsleistung zu erzielen.
• Das Programm enthält keine Trocknungsphase oder eine Trocknungsphase mit niedriger Temperatur.
• Der Klarspülmittel-Dosierer ist leer.
• Die Ursache kann in der Qualität des Klarspülmittels liegen.
• Die Ursache kann in der Qualität der Multi-Reinigungstabletten liegen. Probieren Sie eine andere Marke aus oder schalten Sie den Klarspülmittel-Dosierer ein und verwenden Sie ihn zusammen mit den Multi-Reinigungstabletten. Der Geräteinnenraum ist nass.

• Dies ist keine Gerätestörung. Die Ursache ist die Luftfeuchtigkeit, die an den Wänden kondensiert. Ungewöhnliche Schaumbildung während des Spülgangs.

• Verwenden Sie ausschließlich speziell für Geschirrspüler bestimmte Reinigungsmittel.
• Der Klarspülmittel-Dosierer hat ein Leck. Wenden Sie sich an den autorisierten Kundendienst.

Störung Mögliche Ursache und Abhilfe Rostspuren am Besteck.

• Das Spülwasser enthält zu viel Salz. Siehe „Wasserenthärter“.
• Silber- und Edelstahlbesteck wurden zusammen eingeordnet. Ordnen Sie nicht Silber- und Edelstahlbesteck zusammen ein. Am Ende des Programms befinden sich Reinigungsmittelreste im Behälter.

• Das Reinigungsmittel-Tab blieb im Behälter stecken und wurde daher nicht vollständig vom Wasser mitgenommen.
• Das Wasser kann das Reinigungsmittel nicht aus dem Behälter ausspülen. Achten Sie darauf, dass der Sprüharm nicht blockiert oder verstopft ist.
• Stellen Sie sicher, dass die im Korb eingeordneten Gegenstände ein Öffnen des Reinigungsmittelbehälters nicht verhindern. Gerüche im Gerät.

• Siehe „Reinigung des Geräteinnenraums“. Kalkablagerungen auf dem Geschirr, im Innenraum und auf der Türinnenseite.

• Es befindet sich zu wenig Salz im Behälter, prüfen Sie die Nachfüllanzeige.
• Der Deckel des Salzbehälters ist locker.
• Ihr Leitungswasser ist hart. Siehe „Wasserenthärter“.
• Verwenden Sie stets Salz, auch wenn Sie Multi-Reinigungstabletten nutzen und stellen Sie die Regenerierung des Wasserenthärters ein. Siehe „Wasserenthärter“.
• Sind noch Kalkrückstände vorhanden, reinigen Sie das Gerät mit Pflegemitteln, die speziell für diesen Zweck vorgesehen sind.
• Probieren Sie ein anderes Reinigungsmittel aus.
• Wenden Sie sich an den Reinigungsmittelhersteller. Das Geschirr ist glanzlos, verfärbt sich oder ist angeschlagen.

• Achten Sie darauf, dass nur spülmaschinenfestes Geschirr im Gerät gespült wird.
• Laden und entladen Sie den Korb vorsichtig. Siehe Broschüre zum Beladen der Körbe.
• Ordnen Sie empfindliche Gegenstände im Oberkorb an. Siehe „Vor der ersten Inbetriebnahme“, „Täglicher Gebrauch“ oder „Tipps und Hinweise“ bezüglich anderer möglicher Ursachen. TECHNISCHE DATEN Abmessungen Breite/Höhe/Tiefe (mm) 596 / 818-898 / 550 Elektrischer Anschluss 1) Spannung (V)

Frequenz (Hz) 50 / 60

Wasserdruck Min./max. bar (MPa)

0.5 (0.05) / 8 (0.8)

Wasserversorgung Kalt- oder Warmwasser 2) max. 60 °C Fassungsvermögen Maßgedecke

Leistungsaufnahme Ein-Zustand (W)

Leistungsaufnahme Aus-Zustand (W)

1) Weitere Angaben finden Sie auf dem Typenschild.

2) Wenn Sie Heißwasser mit umweltfreundlichen, alternativen Energiequellen (z. B. Solaranlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen. UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte
