BEDIENUNGSANLEITUNG ZGO78530BA ZANUSSI

DE Benutzerinformation 34

Kochfeld

BE LU

ZANUSSI

VEILIGHEIDSINFORMATIE

ELEKTRISCHE AANSLUITING

• De branders nicht in de afwasautomaat reinigen.

SERVICE

ELEKTRISCHE AANSLUITING

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen den vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sãmtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

ALLGEMEINE SICHERHEIT

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.
• Dieses GerätarfindinBüros,Hotelzimmern,Gästezimmernin Pensionen,BauernhöfenundanderenähnlichenUnterkünftenverwendetwerden，wenn这些Nutzungdas(durchschnittliche) NutzungsniveauimHaushalt nichtüberschreitet.
• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zu Löschen. Schalten Sie das Gerät aus und Löschen Sie Flammene bispielsweise mit einer Löschdecke oder einem Deckel.
• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgescheltet wird.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollenn nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heißt werden können.
• Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus undnehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehemen Sie die Sicherung für den

Anschluss Heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Bei Glasbruch der Kochplatte:

• Schalten Sie sofort alle Brenner und{jedes elektrische Heizelement aus und trennen Sie das Gerät vom Stromnetz,

• berühren Sie nicht die Geräteoberfläche,

• verwenden Sie das Gerät nicht.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.

• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Vollständige Trennung unter Beachtung der in der Überspannungskategorie III aufgeführten Bedingungen muss gewährleistet sein. Das Erdungskabel ist davon ausgenommen.
• Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat (z. B. mit Isolierschläuchen), die Temperaturen erreichen können, die mehr als 50^ über der Raumtemperatur liegen.
• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet: BE

LU

MONTAGE

WARNING! Nur eine qualifizierte Fachkraftarf die Montage des Geräts vornehmen.

WARNING! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöeln sind einzuhalten.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt neben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie daraufuf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heißt werden. Bringen Sie eine feuerfeste Trennplatte unter dem Gerät an, damit der Boden nicht zugänglich ist.

ELEKTRISCHER ANSCHLUSS

WARNING! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollenn von einem qualifizierten Elektriker vorgenommen werden.
  Das Gerät muss geerdet sein.
  Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie safer, dass die Daten auf dem Typenschild mit den elektrischen Nennwert der Netzspannung übereinstimmen.
• Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Verwenden Sie das richtige Stromnetzkabel.
• Achten Sie daraufuf, dass sich das Stromnetzkabel nicht verheddert.
• Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.
• Verwenden Sie die Klemme für die Zugentlastung am Kabel.
• Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder heiBem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch

eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schlieben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter enternt werden können), Fehlerstromschaftsalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbrede von mindestens 3 mm ausgeführnt sein.

GASANSCHLUSS

VORSICHT! Wenn Sie einen Gaszylinder verwenden, stellen Sie ihren immer auf eine flache horizontale Oberfläche (mit dem Gasventil nach oben).

• Der Gasanschluss muss von einer Fachkraft ausgeführten werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sichere, dass die Luft um das Gerät zirkulieren kann.
  Informationen über die Gasversorgung finden Sie auf dem Typenschild.
  Das Gerätarf nicht an einen Abzug für Verbrennungsk Produkte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüfung.

GEBRAUCH

WARNING! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

VORSICHT! Die Verwendung eines Gaskochgerats führt zur Entstehung von Wärme, Feuchtigkeit und Verbrennungskomponenten in dem Raum, in dem es installiert ist. Stellen Sie sicher, dass die Küche gut beluftet ist, insbesondere wenn das Gerät in Betrieb ist.

Eine langere intensive Nutzung des Gerats kann eine zusätzliche Belüfung erforderlich machen, z. B. eine verstärkte mechanische Belüfung, sofern vorhanden, oder eine zusätzliche Belüfung, um die Verbrennungsk Produkte sichner nach außen (in die Außenluft) zu leiten und gleichzeitig für einen Luftstausch im Raum zu sorgen. Lassen Sie sich vor der Installation der zusätzlichen Belüfung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie die Kochzone nach jedem Gebrauch „aus".
• Legen Sie kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits-oder Abstellfläche.
• Wenn Sie Speisen in heiBes Öl legen, kann es spritzen.

WARNING! Brand- und Explosionsgefahr

• Ole und Fette können beim Erhitzen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhützte Gegenstände während des Kochens von Fetten und Ölen fern.
  Die Dämpfe, die sehr heißes Öl freiisetzen, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren

Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

WARNING! Risiko von Schäden am Gerät.

• Stellen Sie kein heiβes Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Legen Sie keine Alufolie direkt auf das Gerät.
  Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer an dem Glas/der Glaskeramik verursachen. Hebem Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegenen müssen.
• Verwenden Sie nur stabiles Kochgeschirr mit der richtigen Form und Durchmessern, die größer als die Abmessungen der Brenner sind.
• Achten Sie darauf das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten des Geräts Herausragt. Dies kann zu Schäden an der Arbeitsfläche führen.
• Vergewissern Sie sich, dass die Flamine nicht erlischt, wenn Sie den Knopf schnell von der hochsten auf die niedrigste Stufe schalten.
• Verwenden Sie nur mit dem Gerät gefelertes Zubehör.
• Stellen Sie keinen Flammendiffusor auf den Brenner.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Dies kann zu matten Flecken führen.
  Verfarkungen der E-mail- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Gerats.

REINIGUNG UND PFLEGE

WARNING! Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser können in das Gerät gelangen und es beschädigten.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
  Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzten Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

• Reinigen Sie die Brenner nicht im Geschirrspüler.

WARTUNG

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei)dürfen ausschließlich Originalersatzteile verwendet werden.

MONTAGE

WARNING! Siehe Kapitel

Sicherheitshinweise.

VOR DER MONTAGE

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell
Produknummer
(PNC)
Seriennummer

GASANSCHLUSS

WARNING! Die in nachstehender Anleitung beschriebenen Montage, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachung der geltenden Bestimmungen und lokalen Verordnungen ausgeführten werden.

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Gemäß den geltenden Bestimmungen (NBN D 51.003) kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrhors mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

ENTSORGUNG

WARNING! Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Gerats ab, und entsorgen Sie es.
Die externen Gasleitungen flach ausrichten.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um ihren optimale Funktion zu bieten.

A. Schaftende mit Mutter (Drehkraft 10 ± 2Nm )
B. Mitgelieferte Beilagscheibe
C. Mitgelieferter Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30^ nicht übersteigen kann,
Es hohstens 1500 mm lang ist,
- Es nirgendwo gedrosselt wird,
Es weder unter Zug stehen noch verdreht ist,
Eskeine scharfen Kanten oder Ecken berührt,

• Es liegt untersucht und sein Zustand überprüft werden kann.

Bei der Überprüfung des flexiblen Rohrs ist auf Folgenden zu achten:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volte Länge,
  Materialverhärung bzw. ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfalldatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNING! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

ERSETZEN DER DÜSEN (NUR GÜLTIG FÜR BELGIEN)

1. Nehmen Sie die Topfträger ab.

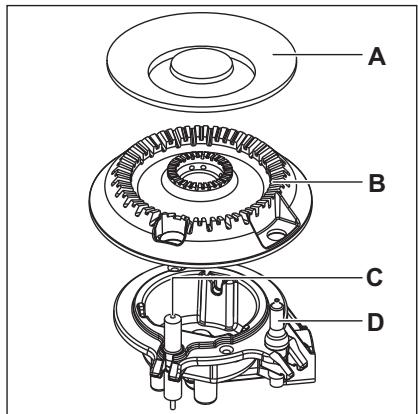

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschluss 7 und ersetzen Sie die durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an. Führren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

EINSTELLEN DER NIEDRIGSTEN STUFE (NUR GÜLTIG FÜR BELGIEN)

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zunden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf.

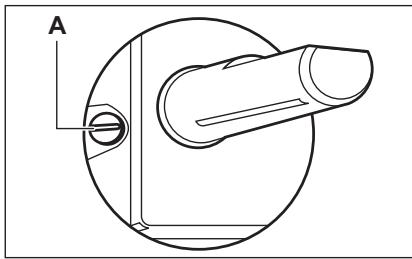

4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube (A) ein.

5. Bei Umstellung:

Von Erdgas G20/G25 20/25 mbar auf Flüssiggas,ziehen Sie die Bypass-Schraube bis zum Anschlag an.
Von Flüssiggas auf Erdgas G20/G25 20/25 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Multikronen-Brenner) darüber.

WARNING! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

ELEKTROANSCHLUSS

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
  Das Gerät wird mit einem Netzkabel gefelfert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtsstromaufnahme ausgelegt ist. Achten Sie daraufuf, den Stecker in eine passende Steckdose zu stecken.
• Schlieben Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie safer, dass die Erdverbindung den Normen und Vorschriften entspricht.
  Das Netzkabelarf nicht heiBerals 90^ werden.

ANSCHLUSSKABEL

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (zw. schwarze) Phasenleiter sein.

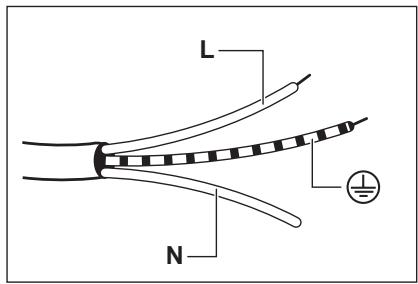

1. SchlieBen Sie das grün-gelbe Kabel (Erde) and die Klemme an, die mit dem Buchstaben „E“, dem Erdungssymbol 12 oder mit den Farben grün und gelb gekennzeichnet ist.
2. SchlieBen Sie das blaue Kabel (Nullleiter) an die Klemme an, die mit dem Buchstaben "N" oder mit der Farbe blau gekennzeichnet ist.
3. SchlieBen Sie das braune (stromfuhrende) Kabel an die Klemme an, die mit dem Buchstaben "L" gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

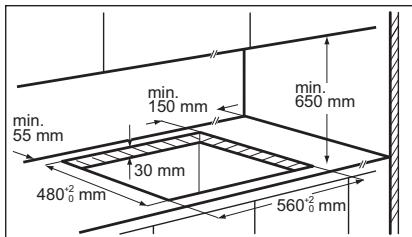

MONTAGE

1.

2.

3.

4.

5.

6.

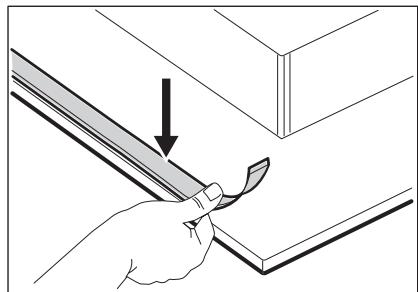

A) Mitgelieferte Dichtung

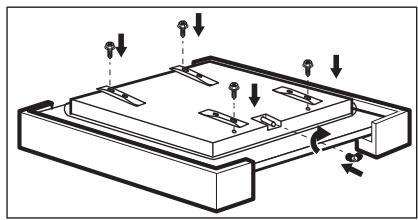

B) Mitgelieferte Klammern

7.

VORSICHT! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

EINBAUMÖGLICHKEITEN

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfern den lessen und einen einfachen Zugang ermöglichen, falls eine Reparatur erforderlich wird.

Küchenschrank mit Tür

GERÄTEBESCHREIBUNG

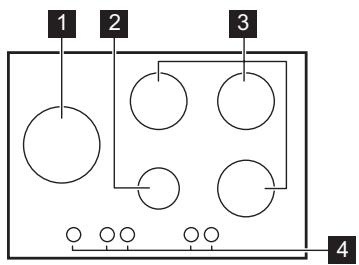

KOCHFELDANORDNUNG

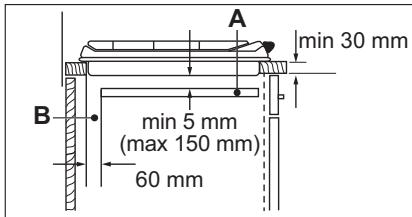

A. Entfernbare Platte
B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Kuchenschrank entfern den lessen.

1 Multikronen-Brenner
2 Hilfsbrenner
3 Normalbrenner
4 Einstellknöpf

EINSTELLKNOPF

Symbol	Beschreibung
●	Keine Gaszufahr/ausge-schaltet
▲	Zündstellung/maximale Gas-zuführ

Symbol	Beschreibung
θ	minimale Gaszufahr

TÄGLICHER GEBRAUCH

WARNING! Siehe Kapitel Sicherheitshinweise.

BRENNERÜBERSICHT

A. Brennerdeckel
B. Brennerkrone

C. Zündkerze

D. Thermoelement

ZündEN DES BRENNERS

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNING! Seien Sie bei der Verwendung von offenem Feuer in der Kuche besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sieihn gegen den Uhrzeigersinn auf die Position fur die maximale Gaszufuhr (0).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwartt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

Falls sich der Brenner nach einigen Versuchen nicht zünden{lsst, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNING! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Solfte der Brenner nach 15 Sekunden nicht zünden, setzen Sie den Knopf los, und drehen Sieihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

VORSICHT! Wenn kein Strom zur Verfugung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die höchste Stufe und drücken Sieihn dann hinein. Halten Sie den Einstellkopf hochstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Solleter Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sieihn nach einer Minute erneut zu zünden.

Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglichereweise automatisch eingeschaltet. Das ist normal.

Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten geliefert. Sie ermögen eine prazisere Einstellung der Flamine.

ABSCHALTEN DES BRENNERS

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNING! Bevor Sie das Kochgeschirr vom Brenner halten, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

TIPPS UND HINWEISE

WARNING! Siehe Kapitel Sicherheitshinweise.

KOCHGESCHIRR

VORSICHT! Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und keine Grill- oder Sandwichplatten.

WARNING! Kochen Sie nicht mit einem Kochgeschirteil auf zwei Brennern gleichzeitig.

WARNING! Stellen Sie keine beschädigten Töppe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschüttungen und Verletzungen zu vermeiden.

VORSICHT! Achten Sie darauf, dass sich die Topfboeden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen konnte.

VORSICHT! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen.

VORSICHT! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer großeren Stätigkeit die Töppe mittig auf den Brenner.

VORSICHT! Heiße Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

DURCHMESSER DES KOCHGESCHIRRS

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.

Brenner	Durchmesser des Kochgeschirrs (mm)
Multikronen-Brenner	180 - 260
Normalbrenner	120 - 220
Hilfsbrenner	80 - 180

REINIGUNG UND PFLEGE

WARNING! Siehe Kapitel
Sicherheitshinweise.

ALLGEMEINE INFORMATIONEN

Reinigen Sie das Kochfeld nach jedem Gebrauch.
- Verwenden Sie stets Kochgeschirr mit sauberen Böden.
- Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
- Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

WARNING! Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

TOPFTRAGER

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topfräger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

1. Wenn Sie die Topträger von Hand spulen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen konnen. Entfernen Sie hartnäckige Flecken ggf. mit einer Reinigungspaste.

2. Vergewissern Sie sich, dass Sie die Topfträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.

3. Damit der Brenner korrekt Funktioniert, stellen Sie sicher, dass sich die Arme der Topträger in den Aussparungen der emailierten Platten befinden.

ENTFERNEN UND EINSETZEN DER TOPFTRAGER

Vergewissem Sie sich nach der Reinigung des Kochfelds, dass sich die Topträger in der richtigen Position befinden. Vergewissem Sie sich zum korrekten Einsetzen des Topträgers, vergewissem sie sich, dass die Arme in die Aussparungen im Brennerfuß eingesetzt werden, siehe Abbildung. Auf diese Weise sitzt der Topträger fest und sicher.

REINIGEN DES KOCHFELDS

• Folgendes muss sofort entfern wird: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigten. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfern werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die emailierten Teile, die Brennerdeckel und Brennerkronen mit warmen Seifenwasser und trocknen Sie diese sorgfällig ab, bevor Sie sie wieder einsetzen.

REINIGEN DER ZündKERZE

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten these Bauteile immer sauber; kontrollieren Sie außer dem, ob die Dusen der Brennerkrone verstopt sind.

REGELMÄSSIGE WARTUNG

Lassen Sie regelmäßig vom Ihrém autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

FEHLERSUCHE

WARNING! Siehe Kapitel

Sicherheitshinweise.

WASTUN, WENN...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Fun- kenerzeuger zu verwenden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Span- nungsversorgung angeschlos- sen ist.
	Die Sicherung ist durchge-brannt.	Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Si- cherung wiederholt durch, wenden Sie sich an eine zuge- lassene Elektrofachkraft.
	Brennerdeckel und Brenner- krone sitzen nicht richtig.	Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwartt.	Halten Sie den Knopf nach dem Entzünden etwa 10 Se- kunden lang gedrückt.
Der Flammenring ist ungleich- mäßig.	Die Brennerkrone ist mit Spei- seresten verstoptft.	Sorgen Sie dazu, dass die Dü- se nicht blockiert und die Brennerkrone sauber ist.

WENN SIE DAS PROBLEM NICT HOSEN KÖNNEN...

Wenn Sie das Problem nicht selbst losen konnen, wenden Sie sich an ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Vergewissemn Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch

bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

IM ZUBEHÖRBEUTEL MITGELIEFERTE AUFKLEBER

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).
B. Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sieihn auf die Gebrauchsanleitung.

TECHNISCHE DATEN

ABMESSUNGEN DES KOCHFELDS

Breite	740 mm
Tiefe	510 mm

SONSTIGE TECHNISCHE DATEN

GESAMTLEIS-TUNG:	Gas - Original:	G20/G25 (2E+) 20/25 mbar (BE)	10,45 kW
		G20 (2E) 20 mbar (LU)	10,45 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Netzanschluss:	220 - 240 V ~ 50 - 60 Hz
Gerätekategorie:	II2E+3+ (BE)I2E (LU)
Gasanschluss:	R 1/2"

BYPASSDURCHMESSER

BRENNER	Ø BYPASS 1/100 mm
Multikronen-Brenner	57
Normalbrenner	35
Hilfsbrenner	28

GASBRENNER FÜR ERDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRENNER	NORMALLEISTUNG kW	MINDESTLEISTUNG kW	INJEKTORMARKE
Multikronen-Bren-ner	3,9	1,4	146
Normalbrenner	1,85	0,6	92
Hilfsbrenner	1,0	0,33	70

GASBRENNER FÜR LPG G30/G31 28-30/37 mbar

BRENNER	NORMALLEIS-TUNG kW	MINDESTLEIS-TUNG kW	INJEKTORMAR-KE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Multikronen-Brenner	3,55	1,4	095	258	254
Normalbren-ner	1,9	0,6	71	138	136
Hilfsbrenner	1,0	0,33	50	73	71

ENERGIEEFFIZIENZ

PRODUKTINFORMATIONEN GEMÄSS EU 66/2014

Modellidentifikation		ZGO78530BA
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		5
Energieeffizienz pro Gasbrenner (EE gas burner)	Mitte links - Multikronen-Brenner	54,5%
	Mitte hinten - Normalbrenner	59,1%
	Hinten rechts - Normalbrenner	59,1%
	Mitte vorne - Hilfsbrenner	nicht zutreffend
	Vorne rechts - Normalbrenner	57,1%
Energieeffizienz des Gaskochfelds (EE gas hob)		57,4%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienutzung - Allgemeines

ENERGIE SPAREN

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topfräger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so welt zurück, dass die Flüssigkeit nur leicht kochelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Electrolux Appliances AB - Contact Address: Al. Powstańów Śląskich 26, 30-570 Kraków, Poland

WWW.ZANUSSI.COM/SHOP
