BEDIENUNGSANLEITUNG DWK65DK60 BOSCH
1 Sicherheit 2 2 Sachschaden vermeiden 4 3 Umweltschutz und Sparen 5 4 Betriebsarten 5 5 Kennenlernen 5 6 Vor dem ersten Gebrauch 6 7 Grundlegende Bedienung 6 8 Reinigen und Pflege 7 9 Störungen beheben 9 10 Entsorgen 9 11 Kundendienst 10 12 Zubehör 10 13 MONTAGEANLEITUNG 10 13.4 Sichere Montage 11
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Allgemeine Hinweise
- Lesen Sie diese Anleitung sorgfältig. Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Verwenden Sie das Gerät nur:
um Kochdunst abzusaugen. - im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds. - bis zu einer Höhe von 2000 m über dem Meeresspiegel.
Verwenden Sie das Gerät nicht:
mit einer externen Zeitschaltuhr.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNUNG - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.
Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.
Kleinteile von Kindern fernhalten. - Kinder nicht mit Kleinteilen spielen lassen.

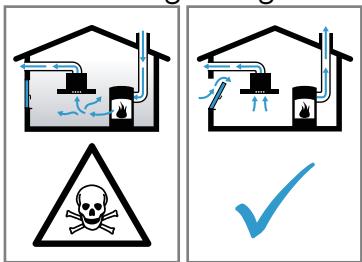

WARNUNG - Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
- Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwerts nicht sicher. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
- Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
WARNUNG - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Gerät nie ohne Fettfilter betreiben. Die Fettfilter regelmäßig reinigen.
- Nie in der Höhe des Geräts mit offenen Flammen arbeiten (z. B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Es darf keinen Funkenflug geben. Heißes Öl und Fett entzünden sich schnell. Heißes Öl und Fett ständig beaufsichtigen.
- Nie brennendes Öl oder Fett mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. Gaskochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben. Bei gleichzeitigem Betrieb mehrerer Gaskochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben. Die höchste Lüfterstufe einstellen. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Zwei Gaskochstellen entsprechen einem Großbrenner.
- Nie Großbrenner mit mehr als 5 kW mit größter Flamme länger als 15 Minuten betreiben, z. B. Wok. Die zugänglichen Teile werden im Betrieb heiß.
- Nie die heißen Teile berühren. Kinder fernhalten. Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen. Bauteile innerhalb des Geräts können scharfkantig sein. Geräteinnenraum vorsichtig reinigen. Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
WARNUNG - Verbrennungsgefahr!
WARNUNG - Verletzungsgefahr!
Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen. Verletzungsgefahr beim Öffnen und Schließen der Scharniere. - Nicht in den beweglichen Bereich der Scharniere greifen.
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). - Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
WARNUNG - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Vor der Reinigung den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. - Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
WARNUNG - Explosionsgefahr!
Stark ätzend-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspülers können zu Explosionen führen.
- Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.
WARNUNG - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter regelmäßig reinigen.
WARNUNG - Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
- Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Wenn das Gerät defekt ist, den Kundendienst rufen.
→ "Kundendienst", Seite 10
WARNUNG - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keine nassen Schwammtücher verwenden.
2 Sachschäden vermeiden
ACHTUNG!
Kondenswasser kann zu Korrosionsschäden führen.
Um Kondenswasserbildung zu vermeiden, das Gerät beim Kochen einschalten.
Wenn Nässe in die Bedienelemente eindringt, können Schäden entstehen.
- Nie Bedienelemente mit einem nassen Tuch reinigen.
Falsche Reinigung beschädigt die Oberflächen. Reinigungshinweise beachten. Keine scharfen oder scheuernden Reinigungsmittel verwenden. Edelstahlflächen nur in Schliffrichtung reinigen. - Nie Bedienelemente mit Edelstahlreiniger reinigen. Zurücklaufendes Kondenswasser kann das Gerät beschädigen. Der Abluftkanal muss vom Gerät aus mit mindestens 1° Gefälle installiert sein.
Wenn Sie Designelemente falsch beanspruchen, können diese abbrechen.
- Nicht an Designelementen ziehen. Keine Gegenstände auf Designelemente stellen oder an diese hängen.
Oberflächenbeschädigung durch nicht abgezogene Schutzfolie.
Die Schutzfolie vor dem ersten Gebrauch von allen Geräteteilen entfernen. Wenn eine Lampe defekt ist, können die restlichen Lampen überlasten. Defekte Lampen austauschen. Lackierte Oberflächen sind empfindlich. Reinigungshinweise beachten. → "Gerät reinigen", Seite 7 - Lackierte Oberflächen vor Verkratzungen schützen.
3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die einzelnen Bestandteile getrennt nach Sorten entsorgen.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.
Die Lüfterstufe an die Intensität der Kochdünste anpassen.
- Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
Die Intensivstufe nur bei Bedarf einsetzen.
Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen.
Die Gerüche verteilen sich weniger im Raum.
Die Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
- Wenn die Beleuchtung ausgeschaltet ist, verbraucht sie keine Energie.
Die Filter in den angegebenen Abständen reinigen oder wechseln. Die Wirksamkeit der Filter bleibt erhalten.
Den Kochdeckel aufsetzen.
Die Kochdünste und das Kondensat verringern sich. Die Zusatzfunktionen nur bei Bedarf nutzen. Das Ausschalten von Zusatzfunktionen verringert den Stromverbrauch.
4 Betriebsarten
Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbetrieb verwenden.
Die Sättigungsanzeige muss passend zu der gewählten Betriebsart und den verwendeten Filtern eingestellt werden.
4.1 Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Die Luft darf nicht in einen Kamin abgeleitet werden, der für Abgase von Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (dies gilt nicht für Umluftgeräte).
Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
4.2 Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zurückgeführt.
Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauen. Die verschiedenen Möglichkeiten, das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie unserem Katalog oder fragen Sie Ihren Fachhändler. Das notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.
→ "Zubehör", Seite 10
5 Kennenlernen
5.1 Bedienelemente
Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.
1
2
3
| 1 | Gerät einschalten oder aussenhalten |
| 1 | Lüfterstufe 1 einschalten. |
| 2 | Lüfterstufe 2 einschalten. |
| 3 | Lüfterstufe 3 einschalten. |
| ○ | Intensivstufe |
| -○- | Beleuchtung einschalten oder ausschalten. |
6 Vor dem ersten Gebrauch
Nehmen Sie die Einstellungen für die erste Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehör.
6.1 Betriebsart einstellen
Ihr Gerät ist standardmäßig auf Abluftbetrieb eingestellt.
Hinweis: Für den Gebrauch im Umluftbetrieb benötigen Sie weiteres Zubehör.
Sättigungsanzeige einstellen
Die Sättigungsanzeige muss je nach verwendetem Filter eingestellt werden.
Hinweis: Die Sättigungsanzeige für den Fettfilter ist standardmäßig eingestellt. Für den Gebrauch im Umluftbetrieb müssen Sie zusätzlich die Sättigungsanzeige für den Geruchsfilter aktivieren.
Voraussetzung: Das Gerät ist ausgeschaltet.
1 und 2 gleichzeitig für 3 Sekunden gedrückt halten. Zuerst leuchtet 1 kurz auf, dann leuchten 1 und 2 gleichzeitig kurz auf. Die Sättigungsanzeige für den Geruchsfilter ist aktiviert.
7 Grundlegende Bedienung
7.1 Gerät einschalten
drücken. - Das Gerät ist für eine Minute aktiviert.
7.2 Lüfterstufe einstellen
1, 2 oder 3 drücken, um die Lüfterstufe einzustellen.
7.3 Gerät ausschalten
zweimal drücken.
7.4 Intensivstufe einschalten
Wenn sich besonders starker Geruch oder Dunst entwickelt, können Sie die Intensivstufe verwenden.
▷ drücken. ν Das Gerät schaltet nach ca. 6 Minuten automatisch in den vorherigen Zustand.
7.5 Intensivstufe ausschalten
drücken oder eine andere Lüfterstufe einstellen. Die Intensivstufe wird vorzeitig beendet.
7.6 Beleuchtung einschalten
Die Beleuchtung können Sie unabhängig von der Lüftung einschalten und ausschalten.
drücken.
7.7 Beleuchtung ausschalten
drücken.
7.8 Sättigungsanzeige
Die Sättigungsanzeige informiert Sie darüber, wenn Sie den Fettfilter reinigen müssen und wenn Sie den Geruchsfilter wechseln müssen.
- Wenn der Fettfilter gereinigt werden muss, blinkt 1.
- Wenn der Geruchsfilter gewechselt werden muss, blinkt 2.
Nach der Reinigung des Fettfilters und/oder dem Wechsel des Geruchsfilters sollen Sie die Sättigungsanzeige zurücksetzen.
Sättigungsanzeige zurücksetzen
Voraussetzung: Das Gerät ist eingeschaltet.
ca. 3 Sekunden gedrückt halten. Die Sättigungsanzeige wird zurückgesetzt. Das Blinken von 1 oder 2 erlischt.
8 Reinigen und Pflege
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.
8.1 Reinigungsmittel
Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-Shop.
ACHTUNG!
Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.
Keine scharfen oder scheuernden Reinigungsmittel verwenden. Keine stark alkoholhaltigen Reinigungsmittel verwenden. Keine harten Scheuerkissen oder Putzschwämme verwenden. Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden. Schwammtücher vor Gebrauch gründlich auswaschen.
8.2 Gerät reinigen
Reinigen Sie das Gerät wie vorgegeben, damit die unterschiedlichen Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden.
WARNUNG - Explosionsgefahr!
Stark ätzend-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspülers können zu Explosionen führen.
- Nie stark ätzend-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbe- oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.
WARNUNG - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Vor der Reinigung den Netzstecker ziehen oder die Sicherung im Sicherungskasten ausschalten. - Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
WARNUNG - Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß. Vor der Reinigung das Gerät abkühlen lassen.
WARNUNG - Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Geräteinnenraum vorsichtig reinigen.
- Die Informationen zu den Reinigungsmitteln beachten.
- Je nach Oberfläche wie folgt reinigen:
- Edelstahlflächen mit einem Schwammtuch und etwas Spüllauge in Schliffrichtung reinigen.
- Lackierte Oberflächen mit einem Schwammtuch und heißer Spüllauge reinigen.
Aluminium mit einem weichen Tuch und Glasreiniger reinigen. - Kunststoff mit einem weichen Tuch und Glasreiniger reinigen. - Glas mit einem weichen Tuch und Glasreiniger reinigen.
- Mit einem weichen Tuch nachtrocknen.
- Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünn auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kundendienst oder im Online-Shop.
8.3 Bedienelemente reinigen
WARNUNG - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keine nassen Schwammtücher verwenden.
- Die Informationen zu den Reinigungsmitteln beachten.
- Mit einem feuchten Schwammtuch und keiner Spüllauge reinigen.
- Mit einem weichen Tuch nachtrocknen.

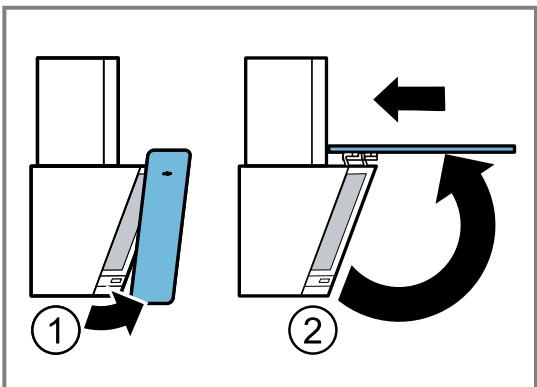

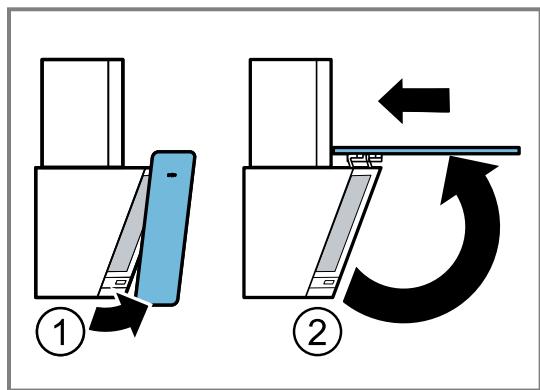

8.4 Glasklappe öffnen
Die Glasklappe am unteren Rand anfassen und nach oben ziehen. Die geöffnete Glasklappe etwas nach hinten schieben.
Die Scharniere rasten ein und die Glasklappe bleibt geöffnet.

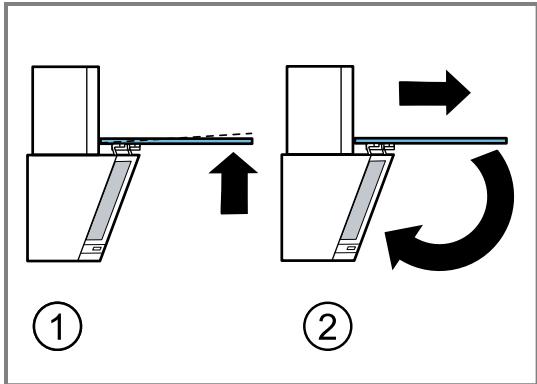

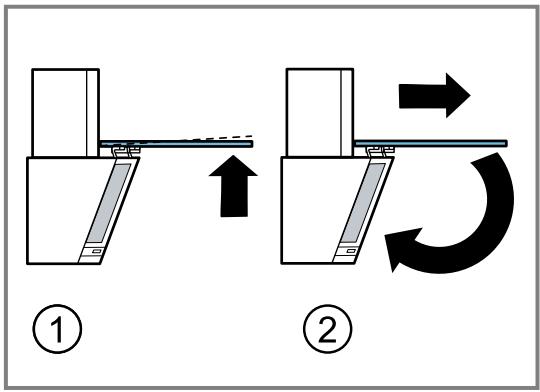

8.5 Glasklappe schließen
- Die Glasklappe leicht anheben und nach vorne ziehen, um die fixierende Position der Scharniere zu lösen.
- Die Glasklappe vorsichtig nach unten führen, bis sie einrastet.

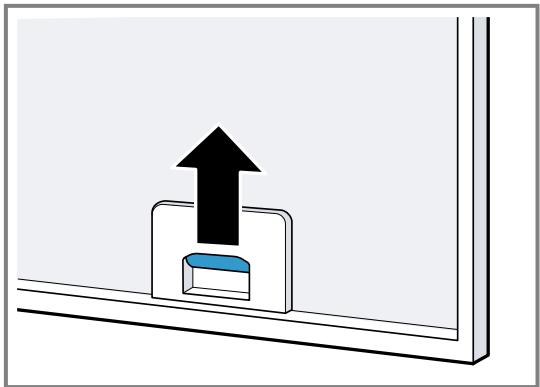

8.6 Fettfilter ausbauen
1. ACHTUNG!
Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen.
- Mit einer Hand unter den Fettfilter fassen. Die Verriegelungen an den Fettfiltern öffnen.
- Die Fettfilter aus den Halterungen nehmen. Um heruntertropfendes Fett zu vermeiden, die Fettfilter waagerecht halten.
8.7 Fettfilter von Hand reinigen
Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2 Monate zu reinigen.
WARNUNG - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter regelmäßig reinigen.
Voraussetzung: Die Fettfilter sind ausgebaut.
→ "Fettfilter ausbauen", Seite 8
- Die Informationen zu den Reinigungsmitteln beachten.
- Die Fettfilter in frischer Spüllauge einweichen. Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
- Die Fettfilter mit einer Bürste reinigen.
- Die Fettfilter gründlich ausspülen.
- Die Fettfilter abtropfen lassen.
8.8 Fettfilter im Geschirrspüler reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2 Monate zu reinigen.
WARNUNG - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter regelmäßig reinigen.
ACHTUNG!
Die Fettfilter können durch Einklemmen im Geschirrspüler beschädigt werden.
Die Fettfilter nicht einklemmen.
Hinweis: Bei der Reinigung des Fettfilters im Geschirrspüler können leichte Verfärbungen auftreten. Die Verfärbungen haben keinen Einfluss auf die Funktion der Fettfilter.
Voraussetzung: Die Fettfilter sind ausgebaut.
→ "Fettfilter ausbauen", Seite 8
- Die Informationen zu den Reinigungsmitteln beachten.
- Die Fettfilter locker in den Geschirrspüler stellen. Stark verschmutzte Fettfilter nicht mit Geschirr reinigen. Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
- Den Geschirrspüler starten. Bei der Temperatureinstellung maximal 70 °C wahren.
- Die Fettfilter abtropfen lassen.
8.9 Fettfilter einbauen
ACHTUNG!
Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen.
- Mit einer Hand unter den Fettfilter fassen.
- Die Fettfilter einsetzen.
- Die Fettfilter nach oben klappen und die Verriegelungen einrasten.
- Sicherstellen, dass die Verriegelungen einrasten.
8.10 Geruchsfilter für Umluftbetrieb
Geruchsfilter binden die Geruchsstoffe im Umluftbetrieb. Regelmäßig gewechselte Geruchsfilter gewährleisten einen hohen Geruchsabscheidegrad. Der Geruchsfilter muss bei normalem Betrieb, ca. eine Stunde täglich, alle 3 Monate ausgetauscht werden. Der Geruchsfilter kann nicht gereinigt oder regeneriert werden. Geruchsfilter erhalten Sie beim Kundendienst oder im Online-Shop. Verwenden Sie nur Original-Geruchsfilter. → "Zubehör", Seite 10

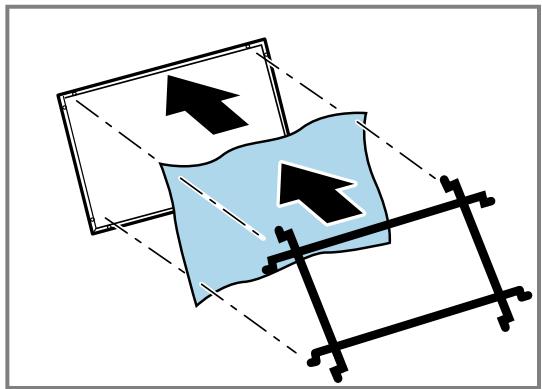

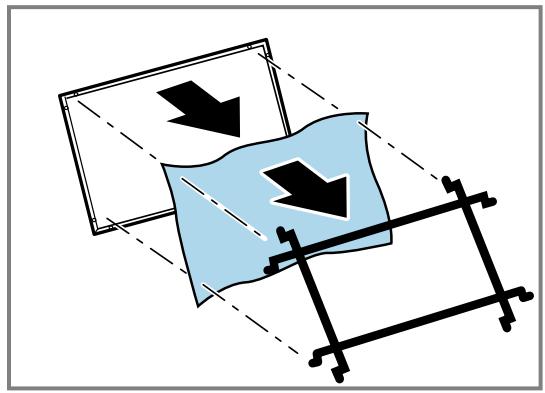

Geruchsfilter einbauen
- Den Fettfilter ausbauen.
- Den Geruchsfilter auf die Rückseite des Fettfilters legen.
- Den Geruchsfilter mit dem Gitter an den äußeren Löchern fixieren.
Geruchsfilter ausbauen
- Den Fettfilter ausbauen.
- Das Gitter und den Geruchsfilter entfernen.
9 Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.
WARNUNG - Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
- Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Wenn das Gerät defekt ist, den Kundendienst rufen.
9.1 Funktionsstörungen
| Störung | Ursache und Störungsbehebung |
| Gerät Funktioniert nicht. | Netzstecker der Netzanschlussleitung ist nicht eingesteckt.
► Schließen Sie das Gerät am Stromnetz an. |
| Sicherung im Sicherungskosten hat ausgelöst.
► Prüfen Sie die Sicherung im Sicherungskosten. |
| Stromversorgung ist ausgefallen.
► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren. |
| LED-Beleuchtung faktioniert nicht. | LED-Lampe ist defect.
► → "Defekte LED-Leuchten wechseln", Seite 9 |
9.2 Defekte LED-Leuchten wechseln
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder eine konzessionierte Fachkraft (Elektroinstallateur) gewechselt werden.
10 Entsorgen
10.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.
Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
11 Kundendienst
Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website.
Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.
11.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:
- im Innenraum des Geräts (dazu die Fettfilter ausbauen). auf der Oberseite des Geräts.
Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.
12 Zubehör
Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Verwenden Sie nur Originalzubehör, da diese genau auf Ihr Gerät abgestimmt sind.
Zubehör ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. → Seite 10
Welches Zubehör für Ihr Gerät verfügbar ist, erfahren Sie in unserem Katalog, im Online-Shop oder beim Kundendienst. www.bosch-home.com
| Zubehör | Bestellnummer |
| Standard Geruchsfilter | DWZ1GK1A2 |
| Standard Umluftset | DWZ1GK1U2 |
13 Montageanleitung
Beachten Sie diese Informationen bei der Montage des Geräts.

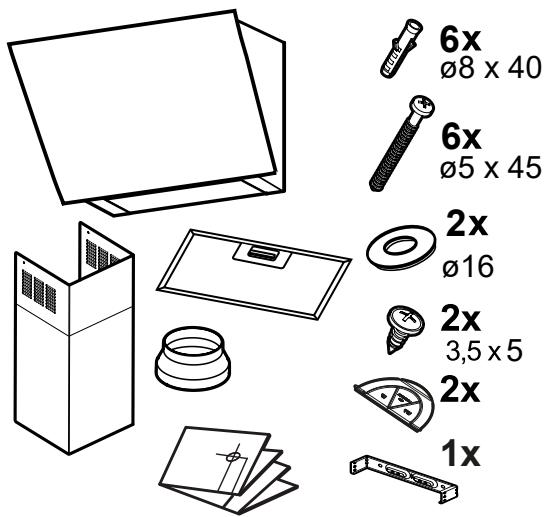

13.1 Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

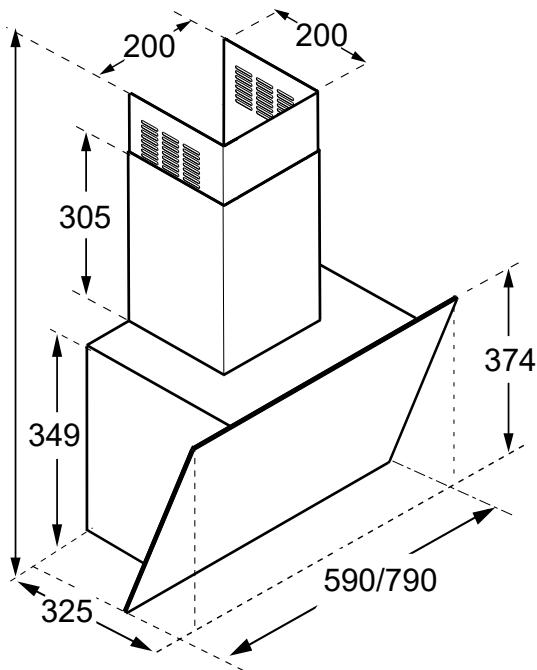

13.2 Gerätemaße
Hier finden Sie die Maße des Geräts.

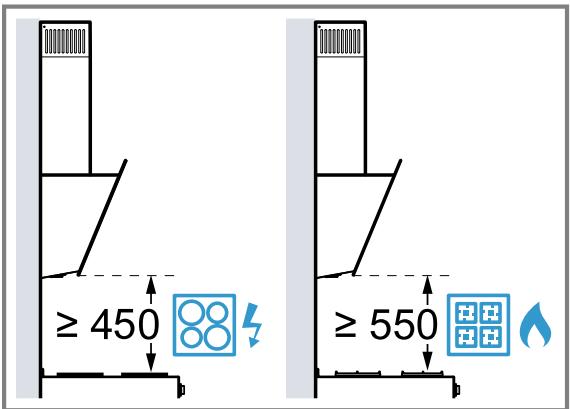

13.3 Sicherheitsabstände
Beachten Sie die Sicherheitsabstände des Geräts.
13.4 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.
WARNUNG - Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
- Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwerts nicht sicher. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
- Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
- Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist. Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient. - Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
WARNUNG - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.
WARNUNG - Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. - Beachten Sie die Angaben zu Ihren Kochgeräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Abstand vorgeben, immer den größeren Abstand berücksichtigen. Werden Gaskochstellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Abstand. Das Gerät nur an einer Seite direkt neben einem Hochschrank, einem Oberschrank oder einer Wand installieren. Der Abstand
zum Hochschrank, einem Oberschrank oder zur Wand muss mind. 50 mm betragen.
WARNUNG - Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Schutzhandschuhe tragen. Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Verletzungsgefahr durch Glassplitter.
Die Filterabdeckung vor Stößen schützen. Die Filterabdeckung nicht fallen lassen. Bei der Montage eine Schutzbrille tragen.
Das Gerät ist schwer.
Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.
Das Gerät ist schwer.
Das Gerät darf nicht direkt in Gipskartonplatten oder ähnliche Leichtbaustoffe montiert werden. Für die ordnungsgemäße Montage ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerätegewicht angepasstes Material verwenden.
Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen. Verletzungsgefahr beim Öffnen und Schließen der Scharniere. - Nicht in den beweglichen Bereich der Scharniere greifen.
WARNUNG - Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklemmen.
Unsachgemäße Installationen sind gefährlich.
Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein.
- Das Gerät nie über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
13.5 Hinweise zum elektrischen Anschluss
Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.
WARNUNG - Stromschlaggefahr!
Die Trennung des Geräts vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.
Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. - Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. - Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen, einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.
Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklemmen. Die Anschlussdaten dem Typenschild entnehmen. → Seite 10 Die Anschlussleitung ist ca. 1,30 m lang. - Dieses Gerät entspricht den EG-Funkentstörbestimmungen. Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden. Das Gerät während der Montage nicht an Strom anschließen. - Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist.
13.6 Hinweise zur Einbausituation
- Dieses Gerät an der Küchenwand montieren. Für die Montage zusätzlicher Sonderzubehörteile die beiliegende Montageanleitung beachten. Das Gerät nur an einer Seite direkt neben einem Hochschrank, einem Oberschrank oder einer Wand installieren. Der Abstand zum Hochschrank, zum Oberschrank oder zur Wand muss mindestens 50 mm betragen.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen. Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren.
13.7 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.
Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden. - Lange, raue Abluftrohre, weitere Rohrbögen oder kleine Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch. Ein Abluftrohr aus nicht brennbarem Material verwenden. Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1° Gefälle montieren.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:
Durchmesser 150 mm entspricht ca. 177 cm², Durchmesser 120 mm entspricht ca. 113 cm². Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen. Keine Flachkanäle mit scharfen Umlenkungen verwenden.
Rundrohre
Rundrohre mit einem Innendurchmesser von 150 mm (empfohlen) oder mindestens 120 mm verwenden.
13.8 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden.
Hinweise
- Wenn dem Gerät keine Rückstauklappe beigelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
- Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.
13.9 Hinweise zum Umluftbetrieb
Das Gerät darf nur im fest installierten Zustand und mit angeschlossener Verrohrung betrieben werden.
13.10 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der Installation.
- Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
- Bei der Ableitung von Abluft müssen die behördlichen und gesetzlichen Vorschriften, wie z. B. die Landesbauverordnung, beachtet werden. Um das Gerät im Servicefall ungehindert zu erreichen, einen leicht zugänglichen Montageort wählen. Die Oberflächen des Geräts sind empfindlich. Bei der Montage Beschädigungen vermeiden.
13.11 Montage
Wand prüfen
- Die Wand prüfen, ob sie senkrecht und ausreichend tragfähig ist. Das maximale Gewicht des Geräts beträgt 12 kg.
- Die Bohrlochtiefe entsprechend der Schraubenlänge bohren.
Die Dübel müssen einen festen Halt haben.
Die beiliegenden Schrauben und Dübel sind zum
Befestigen des Geräts an folgenden Wänden geeignet: Massives Mauerwerk, Porenbeton, Poroton-Mauerziegel.

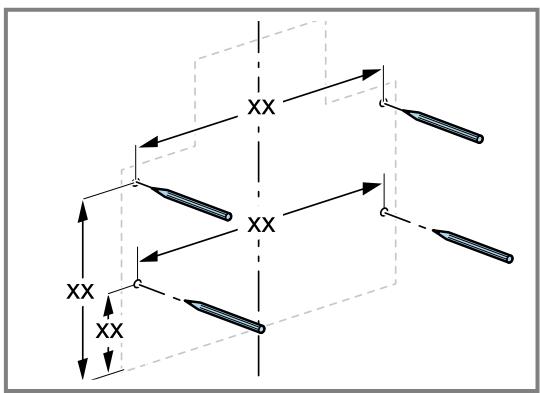

Wand vorbereiten
- Sicherstellen, dass sich im Bereich der Bohrungen keine Stromleitungen, Gasrohre oder Wasserrohre befinden.
- Um Beschädigungen zu vermeiden, das Kochfeld abdecken.
- Von der Decke bis zur Unterkante des Geräts eine senkrechte Mittellinie an die Wand zeichnen.
- Die Bohrschablone dem Beipack entnehmen.
- Mithilfe der Bohrschablone die Positionen für die Befestigungsschrauben ausmessen und anzeichnen.
Die Geräteunterkante ist identisch mit der Unterkante der Bohrschablone.

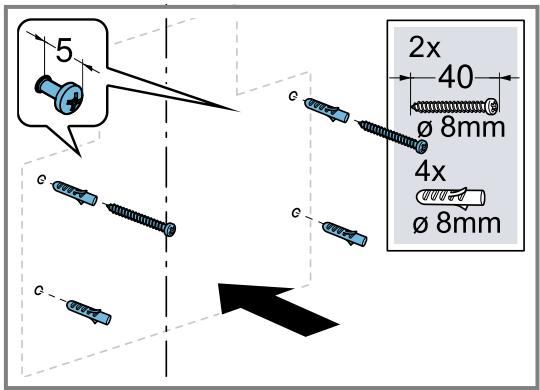

- Die Löcher bohren.
- Die Dübel wandbündig einsetzen.
- Die Schrauben für die Geräteaufhängung anschrauben, jedoch nicht vollständig einschrauben.

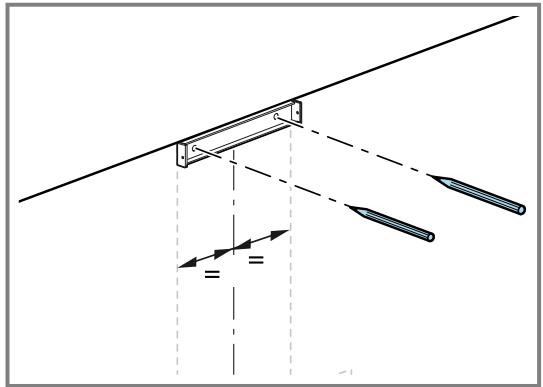

- Den Haltewinkel für die Kaminverblendung deckenbündig an der Mittellinie anlegen.
Die Bohrlöcher für die Befestigungsschrauben ausmessen und anzeichnen.
- Die Löcher bohren.
- Die Dübel wandbündig einsetzen.

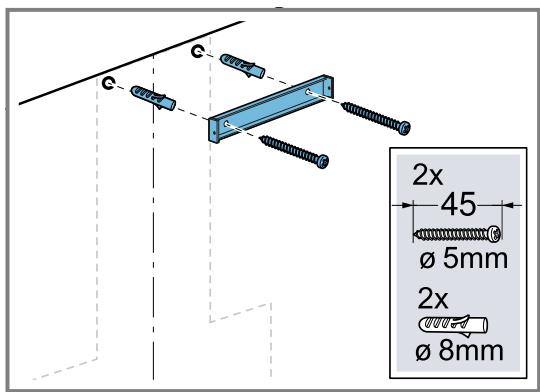

- Den Haltewinkel für die Kaminverblendung anschrauben.

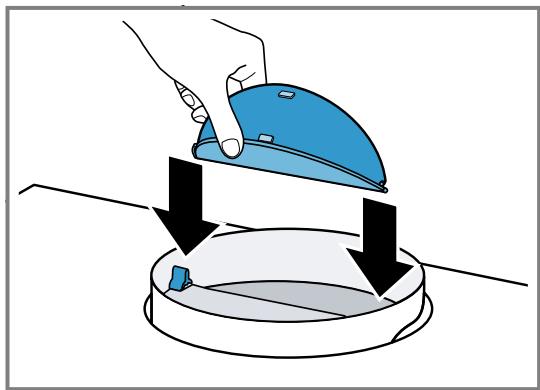

Gerät vorbereiten
- Bei Inbetriebnahme in Abluft bei Bedarf die Rückstauklappe montieren.
Gerät montieren
WARNUNG - Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Schutzhandschuhe tragen.
ACHTUNG!
Wenn die Glasklappe zu weit geöffnet wird und die Scharniere überdehnen, können Schäden am Gerät entstehen.
Die Glasklappe nicht über den Anschlag hinweg nach oben drücken. Die Scharniere nicht überdehnen.

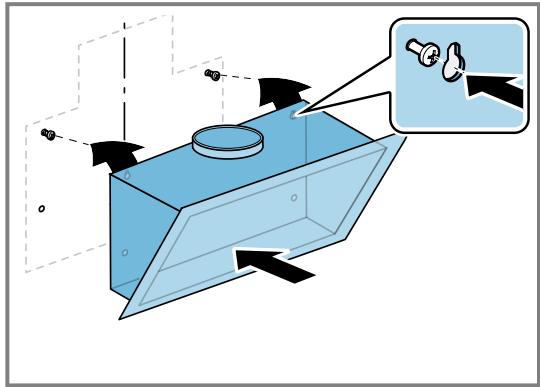

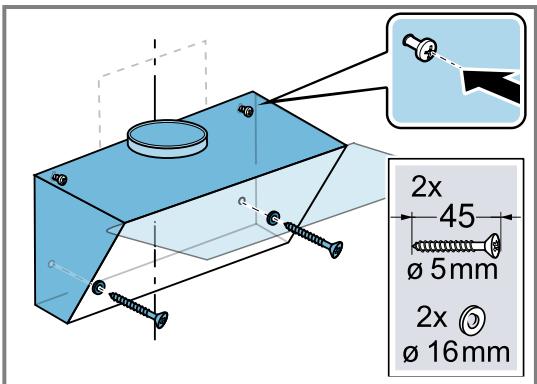

- Das Gerät einhängen.
- Die Glasklappe öffnen.
Die Glasklappe am unteren Rand anfassen und nach oben ziehen. Die geöffnete Glasklappe etwas nach hinten schieben.
Die Scharniere rasten ein und die Glasklappe bleibt geöffnet. 3. Das Gerät mit Schrauben waagerecht ausrichten und festschrauben. 4. Die 2 zusätzlichen Sicherheitsschrauben anbringen und festschrauben.
- Den Fettfilter einsetzen.
Den Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
- Die Glasklappe schließen.
Die Glasklappe leicht anheben und nach vorne ziehen, um die fixierende Position der Scharniere zu lösen. Die Glasklappe vorsichtig nach unten führen, bis sie einrastet.
Verrohrung
Umluftmodus
Wenn Sie das Gerät im Umluftmodus betreiben, beachten Sie die Hinweise des Umluft-Sonderzubehörs.
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr Ø 150 mm.
Abluftverbindung herstellen (Abluftrohr Ø 150 mm)
- Das Abluftrohr am Luftstutzen befestigen.
- Die Verbindung zur Abluftöffnung herstellen.
- Die Verbindungsstellen abdichten.
Abluftverbindung herstellen (Abluftrohr Ø 120 mm)
- Den Reduzierstutzen am Luftstutzen befestigen.
- Das Abluftrohr am Luftstutzen befestigen.
- Die Verbindung zur Abluftöffnung herstellen.
- Die Verbindungsstellen abdichten.
Stromanschluss herstellen
- Den Netzstecker in die Schutzkontakt-Steckdose stecken.
- Bei einem erforderlichen Festanschluss die Hinweise im Kapitel
→ "Hinweise zum elektrischen Anschluss", Seite 13 beachten.

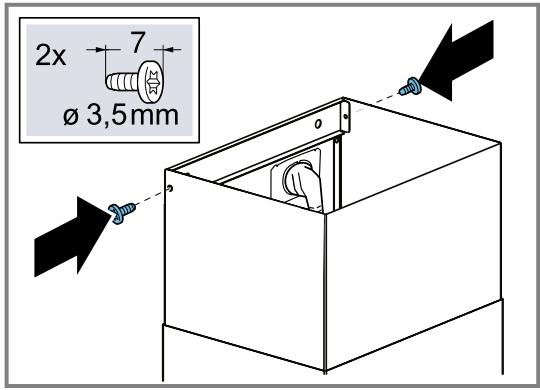

Kaminverblendung montieren
WARNUNG - Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Schutzhandschuhe tragen.
Hinweis: Beim Umluftbetrieb muss vor der Montage der Kaminverblendung zuerst die Umluftweiche montiert werden. Informationen zur Montage der Umluftweiche finden Sie in der Montageanleitung des Zubehörs.
Die Kaminverblendung seitlich an den beiden Haltewinkeln anschrauben.
Gerät demontieren
- Die Kaminverblendung entfernen.
- Das Gerät vom Stromnetz trennen.
- Das Abluftrohr lösen.
- Den Fettfilter entnehmen.
Den Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
- Die Schrauben für die Geräteaufhängung leicht, aber nicht vollständig lösen.
- Das Gerät abnehmen.
- Den Haltewinkel für die Kaminverblendung lösen.
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter regelmäßig reinigen.
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter regelmäßig reinigen.
ACHTUNG!
Die Fettfilter nicht einklemmen.
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
