BEDIENUNGSANLEITUNG DCJ422DQX DE DIETRICH

Avant de faire appel à un technicien §

Référez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.

Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

4) Avant la première utilisation 7

A. Adoucisseur d’eau 7 B. Ajout de sel dans l’adoucisseur 8 C. Remplissage du bac à produit de rinçage 8 D. Fonction du détergent 9 5) Préparation et chargement de la vaisselle 12 Recommandations pour le remplissage et le déchargement du lave-vaisselle 12 Procédure de remplissage standard 13 6) Lancement d’un programme de lavage 14 Tableau des cycles de lavage 14 Mise en marche de l'appareil 14 Changement de programme en cours de cycle 15 À la fin du cycle de lavage15 7) Entretien et nettoyage 16 Système de filtration 16 Entretien du lave-vaisselle 17 8) Consignes d'installation 18 Préparation de l’installation 18 Dimensions et installation du panneau d’habillage ...19 Réglage de la tension du ressort de porte 21 Raccordement du tuyau de vidange 21 Étapes d’installation du lave-vaisselle22 À propos du raccordement électrique 23 Raccordement à l’eau froide 24 Démarrage du lave-vaisselle 24 9) Guide de dépannage 25 Avant de faire appel à un technicien 25 Codes d’erreur 26 Informations techniques 27 Procédure de remplissage des paniers

- où séjournent les clients.

Les enfants âgés de 8 ans et plus, les personnes dont les capacités physiques, sensorielles ou mentales sont réduites et les personnes dénuées d’expérience ou de connaissances pertinentes ne sont autorisés à utiliser l’appareil que sous la responsabilité d’une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (Pour EN 60335-1) Les matériaux d'emballage peuvent être dangereux pour les enfants ! Cet appareil est exclusivement réservé à un usage domestique. Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d’eau savonneuse, puis essuyez l’appareil avec un chiffon sec.

Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation. Ne modifiez pas la fiche électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise, faites installer une prise adéquate par un électricien compétent. Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers à vaisselle du lave-vaisselle. N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées. Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer. Lorsque vous chargez de la vaisselle sale : 1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte ; 2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à couvert tête vers le bas ou en position horizontale. À la fin du cycle de lavage, vérifiez que le détergent en poudre a été -2-

Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant. Utilisez uniquement les produits détergents et les agents de rinçage recommandés pour les lave-vaisselle automatiques. N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lave-vaisselle. Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger. Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le câble d'alimentation. Ne modifiez pas les commandes. L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles. Ce produit dispose d’une capacité maximale de 14 couverts. La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

Mise au rebut de l'appareil : la présence de ce symbole sur le produit ou son emballage indique que celui-ci ne peut être traité comme un déchet ménager. Il doit donc être rapporté au point de collecte prévu à cet effet (collecte et recyclage de matériels électriques et électroniques). En procédant à la mise au rebut de l’appareil dans les règles de l’art, vous contribuez à préserver l’environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimales. Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l’achat.

§ être jeté avec les déchets de papier pour être recyclé. En procédant à la mise au rebut de l’appareil dans les règles de l’art, vous contribuez à préserver l’environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimales. Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères. MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée. -4-

Ouvrez le bac à détergent (marqué A), remplissez-le de détergent, puis fermez le bac ;

Remplir le bac à détergent

Le détergent pour le prélavage tombe directement dans le réservoir ;

(Conformez-vous aux instructions d'utilisation !)

Vérifier le niveau du produit de rinçage

Remplissez le bac à produit de rinçage par l'orifice situé sous le couvercle

(marqué B) si besoin.

Entrouvrez la porte pour arrêter le lave-vaisselle.

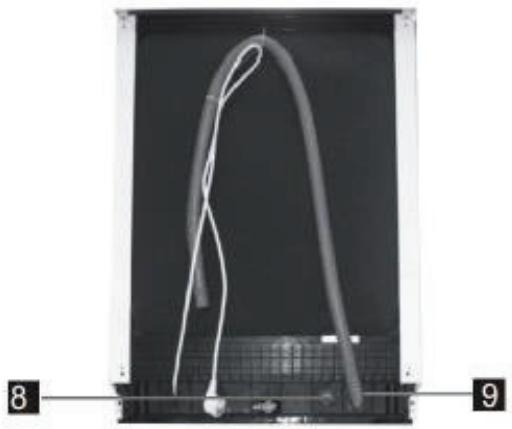

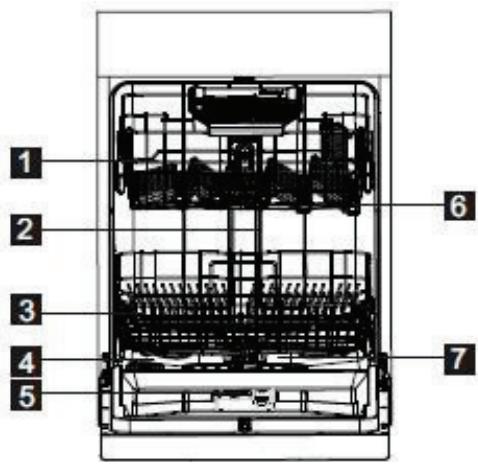

Pièces du lave-vaisselle

C. Remplissez le bac à produit de rinçage

D. Ajoutez le détergent

A. Adoucisseur d'eau

L’adoucisseur d'eau doit être réglé manuellement à l’aide de la molette de sélection de la dureté de l’eau. L'adoucisseur d'eau est conçu pour éliminer de l’eau les minéraux et les sels susceptibles d’altérer le bon fonctionnement de l'appareil. Plus la teneur en minéraux et en sels est élevée, plus votre eau est dure. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre compagnie des eaux locale pour obtenir des informations sur la dureté de l'eau dans votre région.

Réglage de la consommation en sel

Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel. Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous : 1.

L'appareil est équipé d'un adoucisseur spécial doté d’un réservoir de sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.

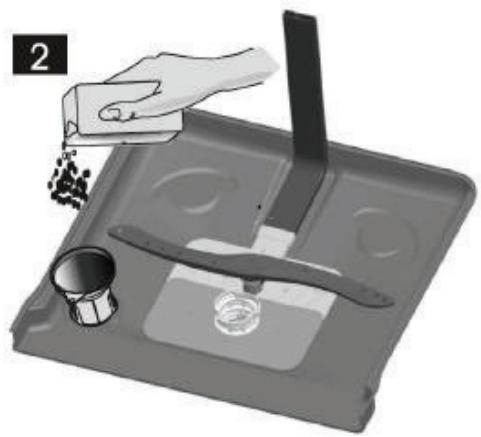

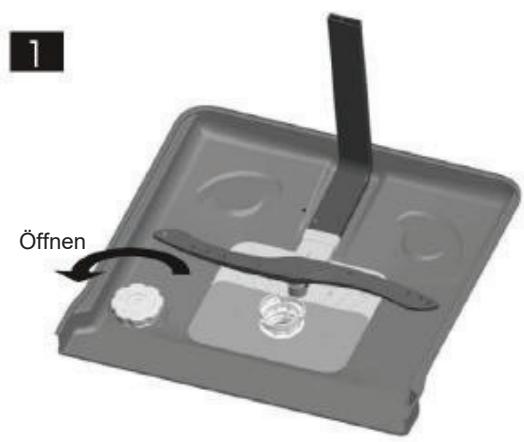

B. Ajout de sel dans l'adoucisseur

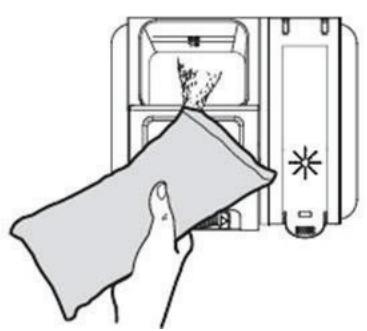

Utilisez toujours du sel spécial lave-vaisselle. Le réservoir de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :

■ Une fois le réservoir de sel rempli, le voyant d’alerte du sel s’éteint. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d'éviter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

1. Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'éliminer.

C. Remplissage du bac à produit de rinçage

Le bac à produit de rinçage Le produit de rinçage est libéré lors de la phase de rinçage final afin d'éviter que l'eau ne forme des gouttelettes sur

vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Votre lave-vaisselle est conçu pour fonctionner avec du produit de rinçage liquide. Le bac à produit de rinçage se situe à l’intérieur de la porte, à côté du bac à détergent.

Pour remplir le distributeur, ouvrez le couvercle et verser le produit de rinçage à l’intérieur jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le bac à produit de rinçage a une capacité d’environ 110 ml.

Fonction du produit de rinçage

Le produit de rinçage est automatiquement libéré lors de la dernière phase de rinçage pour garantir un rinçage minutieux et un séchage qui ne laisse ni traces, ni taches.

Veillez à toujours utiliser du produit de rinçage de marque, spécifiquement conçu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre appareil.

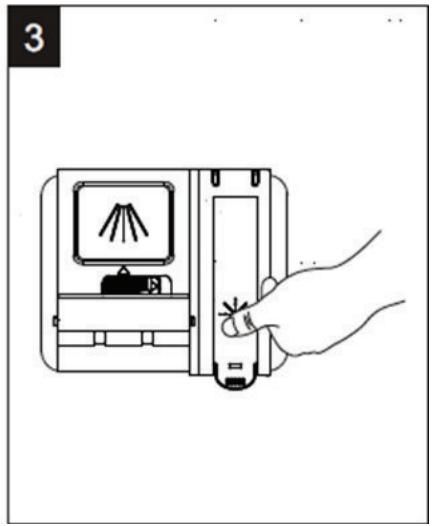

Quand remettre du produit de rinçage ?

Si le voyant d’alerte du produit de rinçage s’allume sur le bandeau de commandes, remettez du produit de rinçage.

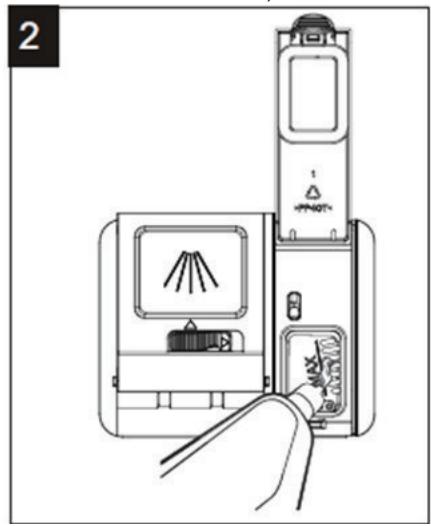

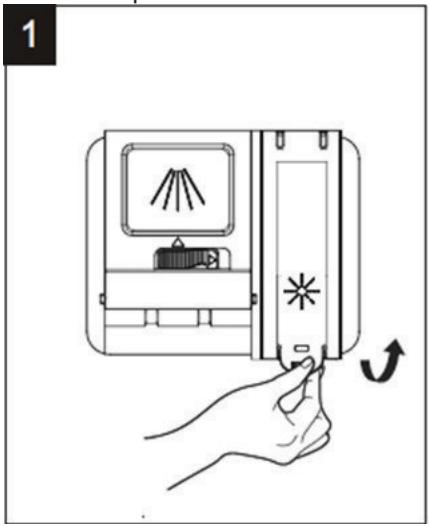

1 Retirez le couvercle du bac à produit de rinçage en tirant sur la poignée.

2 Versez le produit de rinçage dans le réservoir en veillant à ne pas dépasser le niveau maximum. . 3 Lorsque vous avez terminé, refermez le couvercle. .

REMARQUE : Nettoyez tout produit de rinçage versé à côté du réservoir pendant le remplissage à l’aide d’un chiffon absorbant afin d'éviter la formation excessive de mousse au cours du cycle suivant.

N'oubliez pas de remettre le couvercle en place avant de refermer la porte du lave-vaisselle.

Réglage du bac à produit de rinçage

Afin d’obtenir des performances de séchage optimales avec une quantité minimale de produit de rinçage, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l’utilisateur. Suivez les étapes ci-après. 1. Allumez le lave-vaisselle en le branchant. 2. Dans un délai de 60 secondes à compter de l’étape 1, appuyez sur le bouton « Programme » pendant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour accéder au mode de réglage. Le voyant d’alerte du produit de rinçage clignote à une fréquence de 1 Hz. 3. Appuyez sur le bouton « Programme » pour sélectionner le réglage souhaité en fonction de vos habitudes d’utilisation. Les paramètres défilent dans l’ordre suivant : D1->D2->D3->D4->D5->D1, Le bac libère davantage de produit de rinçage au niveau D5 que pour tout autre niveau. Par défaut, ce paramètre est réglé sur D3. 4. Si vous n’appuyez sur aucun bouton pendant 5 secondes ou que vous appuyez sur le bouton On/Off pour quitter le mode de réglage, le paramètre sélectionné est enregistré.

Augmentez la dose de produit si votre vaisselle présente des traces d'eau ou de calcaire après le lavage. Réduisez la dose si votre vaisselle présente des traces blanches collantes ou si vos verres ou vos couteaux sont recouverts pellicule d'un film bleutée. terne.

N'utilisez que des détergents spécifiquement conçus pour les lave-vaisselle. Votre détergent doit toujours être maintenu frais et sec.

Ne mettez pas de détergent en poudre dans le distributeur avant d'être prêt à lancer un cycle de lavage.

Il existe 3 sortes de détergents 1. Détergent au phosphate et au chlore 2. Détergent au phosphate et sans chlore 3. Détergent sans phosphate ni chlore Généralement, les nouveaux détergents en poudre sont sans phosphate. Dans ce cas, le rôle d’adoucisseur d’eau du phosphate n'est pas assuré. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le bac à sel même lorsque la dureté de votre eau est seulement à 6 °dH. Si vous utilisez un détergent sans phosphate et que votre eau est dure, vous verrez régulièrement apparaître des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore ont un faible effet blanchissant. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, sélectionnez un programme qui fonctionne à une température plus élevée.

Détergents concentrés

Selon leur composition chimique, on peut distinguer deux types de détergents de base : ■ les détergents alcalins conventionnels à composants caustiques ■ les détergents concentrés peu alcalins à enzymes naturelles

Détergents en tablettes

Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne puissent se dissoudre et exercer toute leur puissance de nettoyage lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l'élimination complète des résidus de détergent.

Distributeur de détergent

Le distributeur doit être rempli avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselle classiques. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire. Les éléments présentant plus de taches résistantes requièrent plus de détergent. Ajoutez toujours le détergent juste avant de mettre l’appareil en marche afin d'éviter qu’il ne s'humidifie et ne puisse pas se dissoudre correctement.

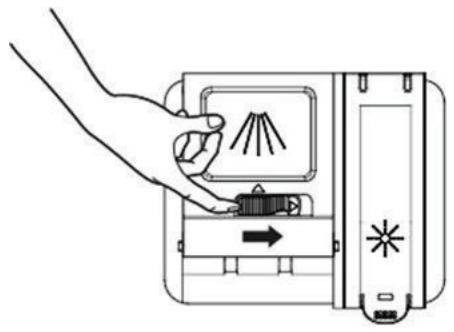

Quantité de détergent requise

Placez le détergent de pré-lavage directement dans la cuve.

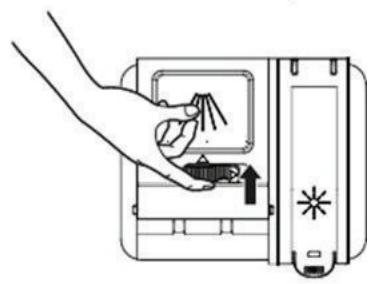

REMARQUE : n Si le couvercle est fermé, appuyez sur le bouton d'ouverture pour ouvrir le couvercle. n Mettez toujours le détergent dans l'appareil juste avant le cycle de lavage. n N'utilisez que des détergents de marque pour lave -vaisselle.

Les détergents pour lave-vaisselle sont corrosifs !

ATTENTION ! Prenez garde à les tenir hors de la portée des enfants.

La dernière page de cette notice contient des informations sur la quantité de détergent nécessaire pour chaque programme.

Des différences peuvent être observées en fonction du niveau de saleté et de la dureté de l’eau. Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

5. Chargement des paniers du lave-vaisselle

Pour la vaisselle fragile, sélectionnez un programme fonctionnant à la température la plus basse possible. Afin d'éviter tout risque d'endommagement, ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme.

Lavage au lave-vaisselle des couverts/plats suivants

Ne conviennent pas ■ ■ ■

Couverts anciens dotés d'éléments collés qui ne résistent pas à la chaleur

Conviennent dans une mesure restreinte

Certains types de verres peuvent se ternir après un certain nombre de lavages

Objets en acier pouvant rouiller

Plateaux en bois Objets fabriqués en fibres synthétiques

Mises en garde applicables avant ou après le chargement des paniers du lave-vaisselle

(Pour garantir une performance optimale du lave-vaisselle, observez les prescriptions suivantes. Les fonctionnalités et l'apparence des paniers et du panier à couverts peuvent varier selon les modèles.) Retirez le gros des aliments restant sur les plats et les couverts. Ramollissez les résidus d'aliments brûlés dans les poêles et les casseroles. Il n'est pas nécessaire de rincer vos plats et assiettes au préalable. Les différents éléments à laver sont à placer comme suit dans l'appareil : 1. Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés. 2. Les objets incurvés ou présentant des renfoncements doivent être positionnés obliquement de manière à ce que l'eau puisse s'en écouler. 3. La vaisselle doit être placée de manière à bien tenir en place et à ne pas se renverser. 4. La vaisselle doit être placée de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement pendant le lavage.

REMARQUE : Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Chargez les grands plats difficiles à nettoyer dans le panier du bas. Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses. Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut ! Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut. Ne surchargez pas le lave-vaisselle. Vous obtiendrez ainsi de bons résultats et optimiserez votre consommation d'énergie.

Retrait de la vaisselle

Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider d’abord le panier du bas.

Procédure de remplissage standard

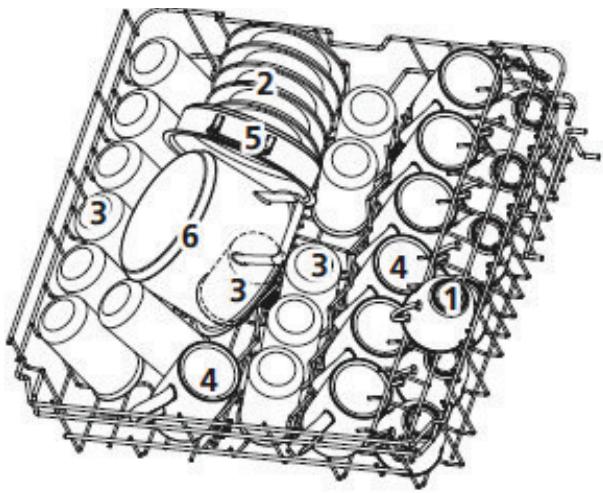

Remplissage du panier du haut

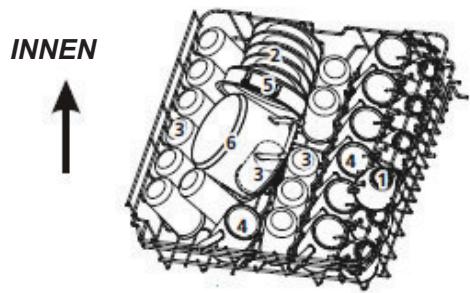

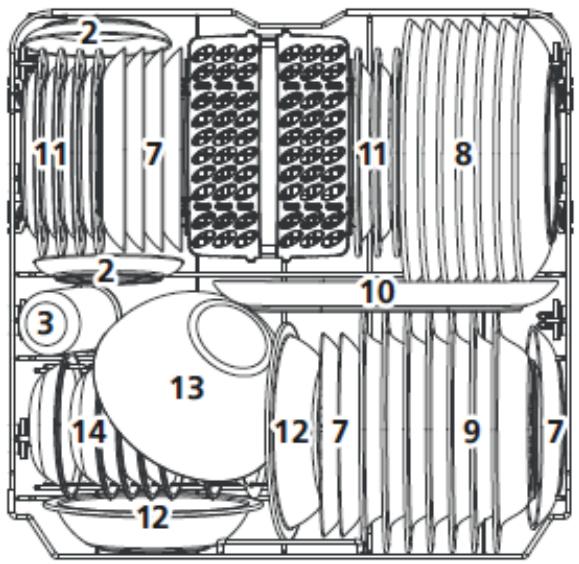

Remplissage du panier du bas

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bols et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales).

Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

Nous vous recommandons de placer les objets les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers), comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté du panier afin d'éviter de bloquer la rotation du bras de lavage.

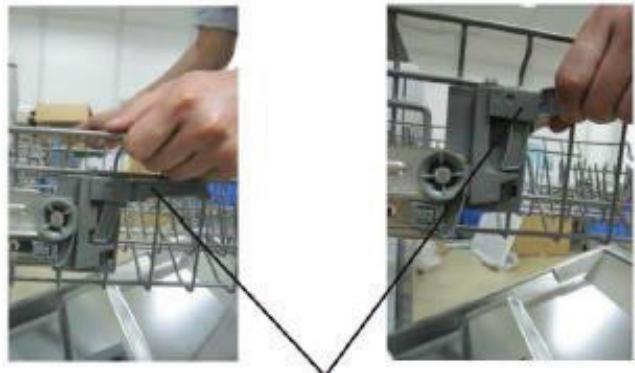

Réglage du panier du haut La hauteur du panier du haut peut être ajustée afin de laisser plus de place aux grands plats dans le panier du bas. Pour ajuster la hauteur du panier du haut, placez les roulettes sur les glissières de la hauteur souhaitée. Les éléments de forme allongée, tels que les couverts de service, les couverts à salade et les longs couteaux, doivent être placés sur la grille afin de ne pas entraver la rotation des bras de lavage. Levez le panier pour le placer plus haut

Pour faire de la place dans le panier supé rieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci.

Vous pouvez é galement le retirer lorsqu'il ne vous est pas utile.

Levez la poignée pour baisser le panier

Rabattre les pics du panier du bas

Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration ci-dessous.

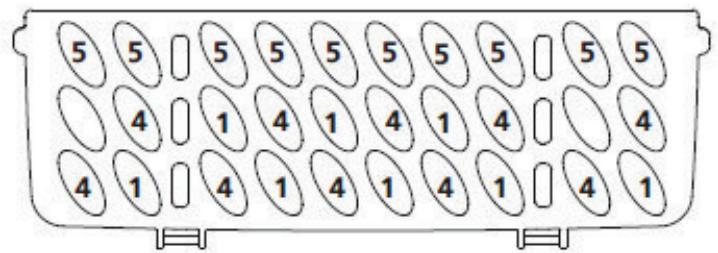

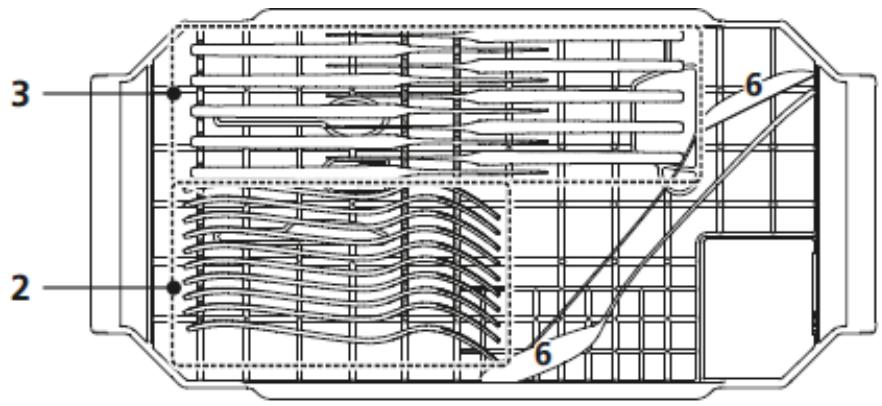

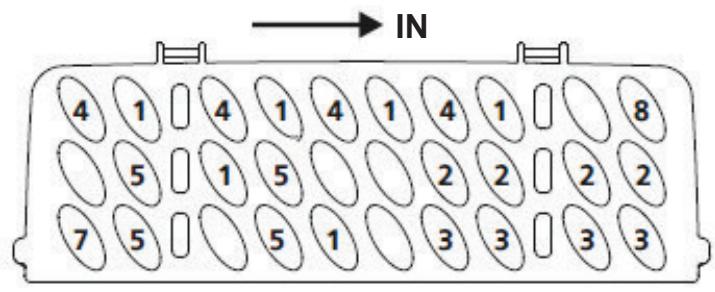

Les couverts doivent être placés dans le panier à couverts manche en bas. Si le lave-vaisselle dispose de paniers latéraux, placez les cuillères séparément dans les emplacements prévus à cet effet. Les longs ustensiles doivent par ailleurs être placés à l’horizontale à l’avant du panier du haut, comme illustré.

Ne laissez aucun couvert dépasser du bas du panier.

Placez toujours les ustensiles tranchants pointe vers le bas !

Pour garantir votre sécurité et un nettoyage optimal, placez les couverts dans le panier en vérifiant que :

Les couteaux et les autres ustensiles potentiellement dangereux sont placés pointe en bas.

Informations sur la sélection du cycle

Pour la vaisselle très sale et les casseroles, poêles, plats, etc. présentant un niveau de saleté normal, avec des résidus séchés. Pour la vaisselle présentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales. Ce programme standard convient à la vaisselle présentant un niveau de saleté normal. Il s’agit du programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle.

Pour la vaisselle et les verres légèrement sales.

Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives.

■ Mise en marche de l'appareil Pour lancer un cycle de lavage : 1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l’intérieur. Il est recommandé de remplir d’abord le panier du bas, puis celui du haut (cf. rubrique intitulée « Préparation et chargement de la vaisselle »). 2. Versez le détergent (cf. rubrique intitulée « Avant la première utilisation »). 3. Branchez la prise. L'alimentation électrique est de 220-240 VAC/50 Hz et la prise est de 10 A 250 VAC. Assurez-vous que l'arrivée d'eau est ouverte de manière à assurer un niveau de pression maximal. 4. Ouvrez la porte, appuyez sur le bouton ON/OFF, le voyant ON/OFF s'allume. 5. Appuyez sur le bouton Programme. Les programmes de lavage défilent dans l’ordre suivant :

à nouveau rempli. (Cf. rubrique intitulée « Remplir le distributeur de détergent »). ■ Appuyez sur le bouton « Start/Pause » pour arrêter le cycle de lavage, puis appuyez sur le bouton « Programme » pendant plus de 3 secondes. L’appareil se met en veille. Vous pouvez alors changer le programme pour sélectionner le cycle souhaité (cf. rubrique intitulée « Lancement d’un programme de lavage »).

De la vaisselle à rajouter ?

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent.

1 Entrouvrez la porte.

4 Refermez la porte.

Une fois les bras de lavage à l’arrêt complet, vous

2 pouvez ouvrir la porte entièrement.

Le lave-vaisselle se met en marche au bout de

3 Placez la vaisselle oubliée dans l'appareil.

Éteignez l'appareil en appuyant sur le bouton ON/OFF, coupez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, car ils sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.

Éteignez le lave-vaisselle

Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé. 1. Éteignez le lave-vaisselle en appuyant sur le bouton ON/OFF. 2. Coupez l'arrivée d'eau !

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, votre vaisselle a le temps de refroidir et de sécher correctement.

Videz le lave-vaisselle

Il est normal que l'intérieur du lave-vaisselle soit mouillé. Videz d’abord le panier du bas, puis le panier du haut. Vous éviterez ainsi que l’eau restant dans le panier du haut ne coule sur la vaisselle située en dessous.

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.

La porte du lave-vaisselle s'ouvre automatiquement à la fin du programme, ce qui améliore les résultats de séchage. (Si le lave-vaisselle est intégrable, le plan de travail doit résister à la condensation).

Aucun objet ne doit empêcher l'ouverture automatique de la porte. Cela pourrait endommager le système de verrouillage de la porte.

Les résidus peuvent bloquer le filtre, auquel cas il conviendra de les retirer.

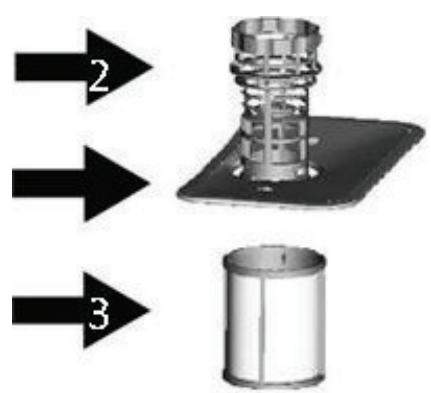

Le système de filtration consiste en un filtre primaire, un filtre plan (filtre principal) et un microfiltre (filtre fin).

Le filtre élimine efficacement les particules alimentaires de l'eau de lavage, ce qui permet de la recycler au cours du cycle.

Pour une performance et des résultats optimaux, nettoyez régulièrement le filtre. Il est donc recommandé de retirer les particules alimentaires les plus grosses capturées par le filtre après chaque cycle de lavage en rinçant le filtre et le récipient semi-circulaires à l'eau du robinet. Pour retirer le dispositif de filtration, tirez la poignée du récipient vers le haut.

Étape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.

Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié. Après le nettoyage, veillez à bien le sécher. Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers. N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle.

Nettoyage de la porte

Pour nettoyer les bords de la porte, utilisez toujours un chiffon doux, tiède et humide. Pour éviter que l’eau ne pénètre dans le dispositif de fermeture de la porte et les composants électroniques, n’utilisez jamais de produits nettoyants en spray.

ATTENTION ! Préparation du lave-vaisselle pour l'hiver Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure ci-dessous : 1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation. 2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation. 3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récupérer l'eau) 4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation. 5. Retirez le filtre au fond de la cuve et épongez l'eau résiduelle dans le bassin.

REMARQUE : Si votre lave-vaisselle ne fonctionne pas à cause du givre, faites appel à un réparateur professionnel.

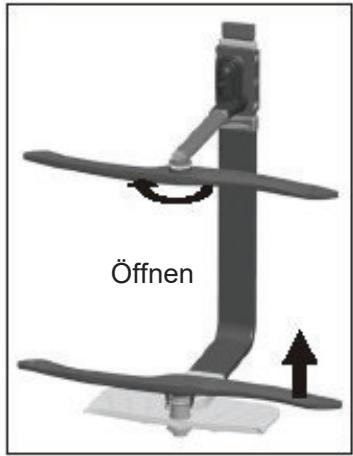

Nettoyage des bras de lavage

Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras de lavage. Pour retirer le bras de lavage supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre. Pour retirer le bras de lavage inférieur, tirez-le vers le haut. Lavez les bras dans de l’eau tiède et savonneuse et nettoyez les buses à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.

§ En cas de non-utilisation prolongée

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper.

Il est recommandé de lancer un cycle de lavage à vide, puis de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.

§ Débranchez la prise

Débranchez la prise avant toute opération de nettoyage ou de maintenance.

§ Déplacer l'appareil

Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.

Risque d’électrocution. Coupez l’électricité avant d’installer le lave-vaisselle. Le non-respect de cette consigne entraîne un risque de décès ou d’électrocution.

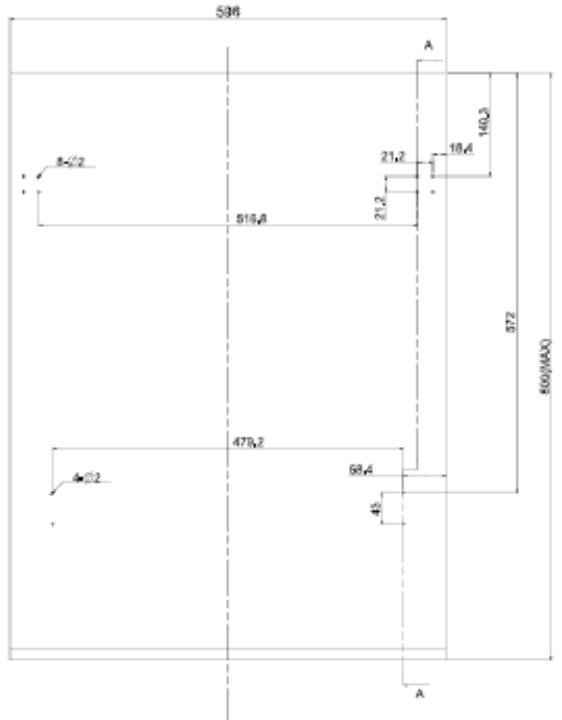

· Préparation de l’installation

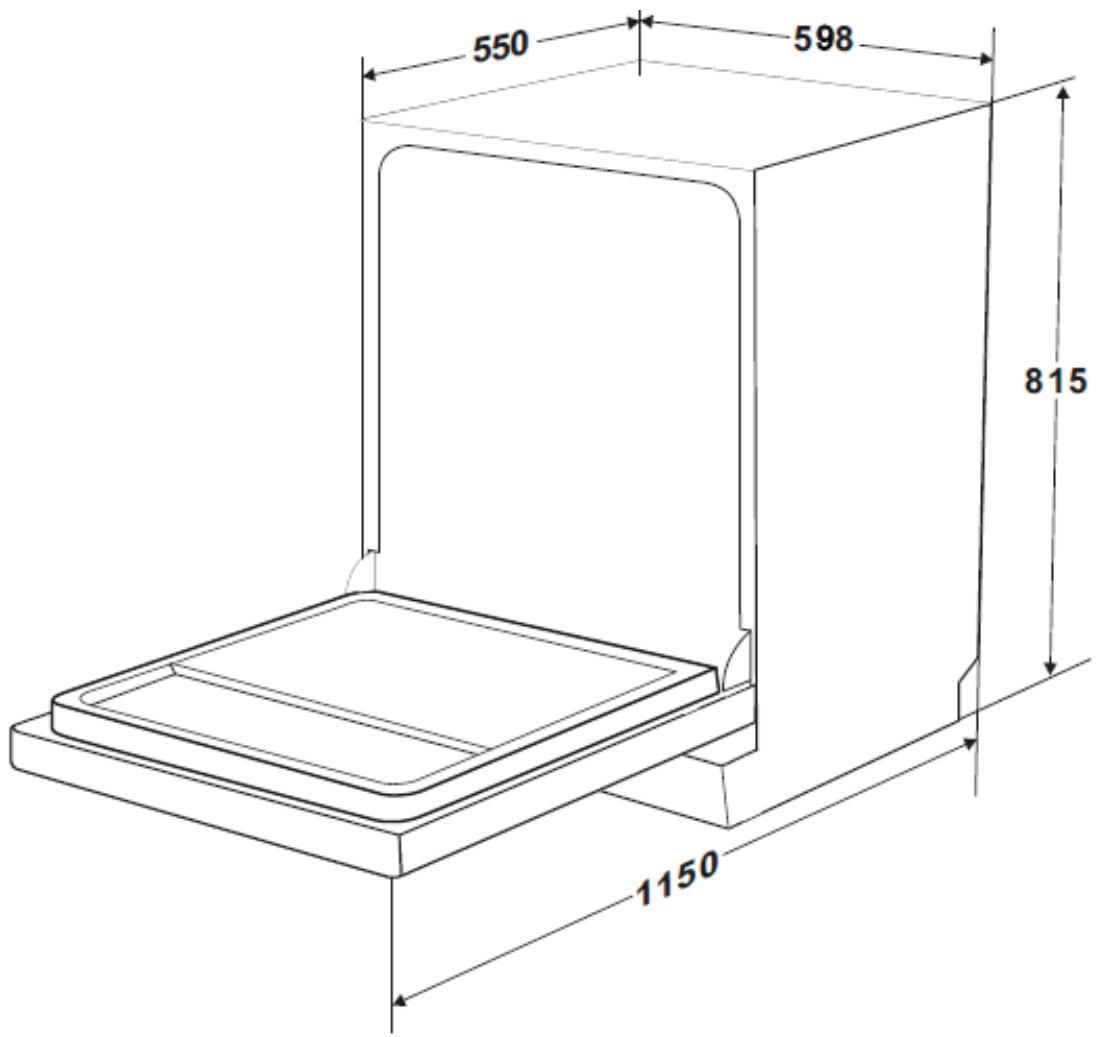

Le lave-vaisselle doit être installé à proximité des conduites d’arrivée et d’évacuation de l’eau ainsi que de l’alimentation électrique. Il convient de placer l’appareil près de l’évier afin de raccorder facilement la conduite d’évacuation du lave-vaisselle. Remarque : veuillez vérifier les accessoires d’installation fournis (crochet du panneau d’habillage, vis)

Choisissez un endroit proche de l’évier afin de pourvoir facilement raccorder les conduites d’arrivée d’eau et d’évacuation (cf. figure 1).

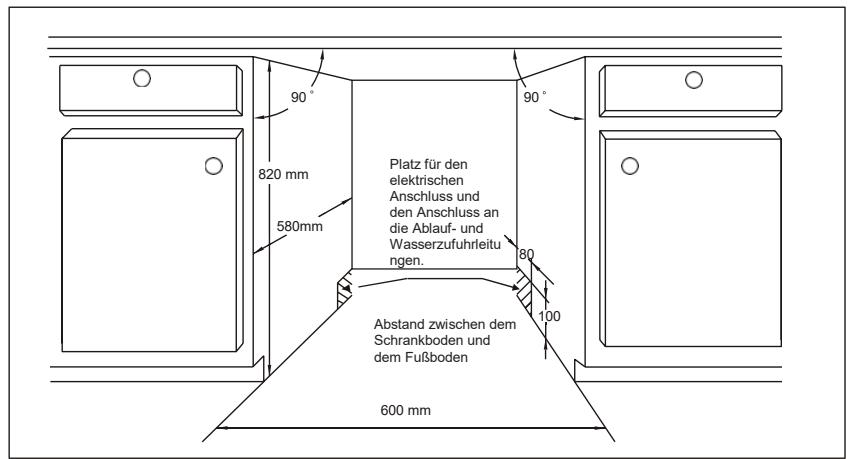

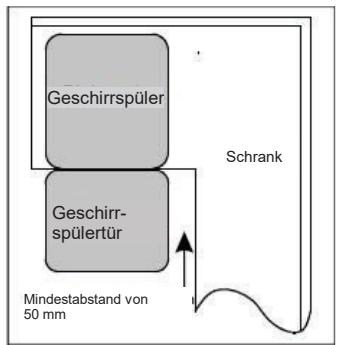

Si le lave-vaisselle est installé près d’un angle, prévoyez une distance de sécurité (cf. figure 2) pour l’ouverture de la porte.

90 électrique et le le branchementaux raccordement électrique et le conduites raccordement d’évacuation et aux 80 conduites d’arrivée d’eau d’évacuation et d’arrivée d’eau 100

Espace entre le bas du placard et le sol

Espace entre le bas du placard et le sol 600 mm

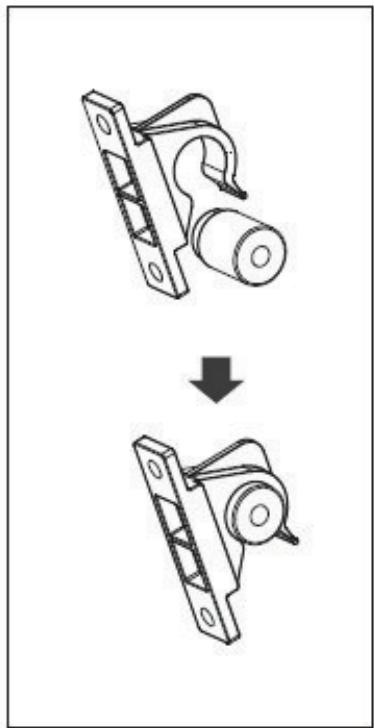

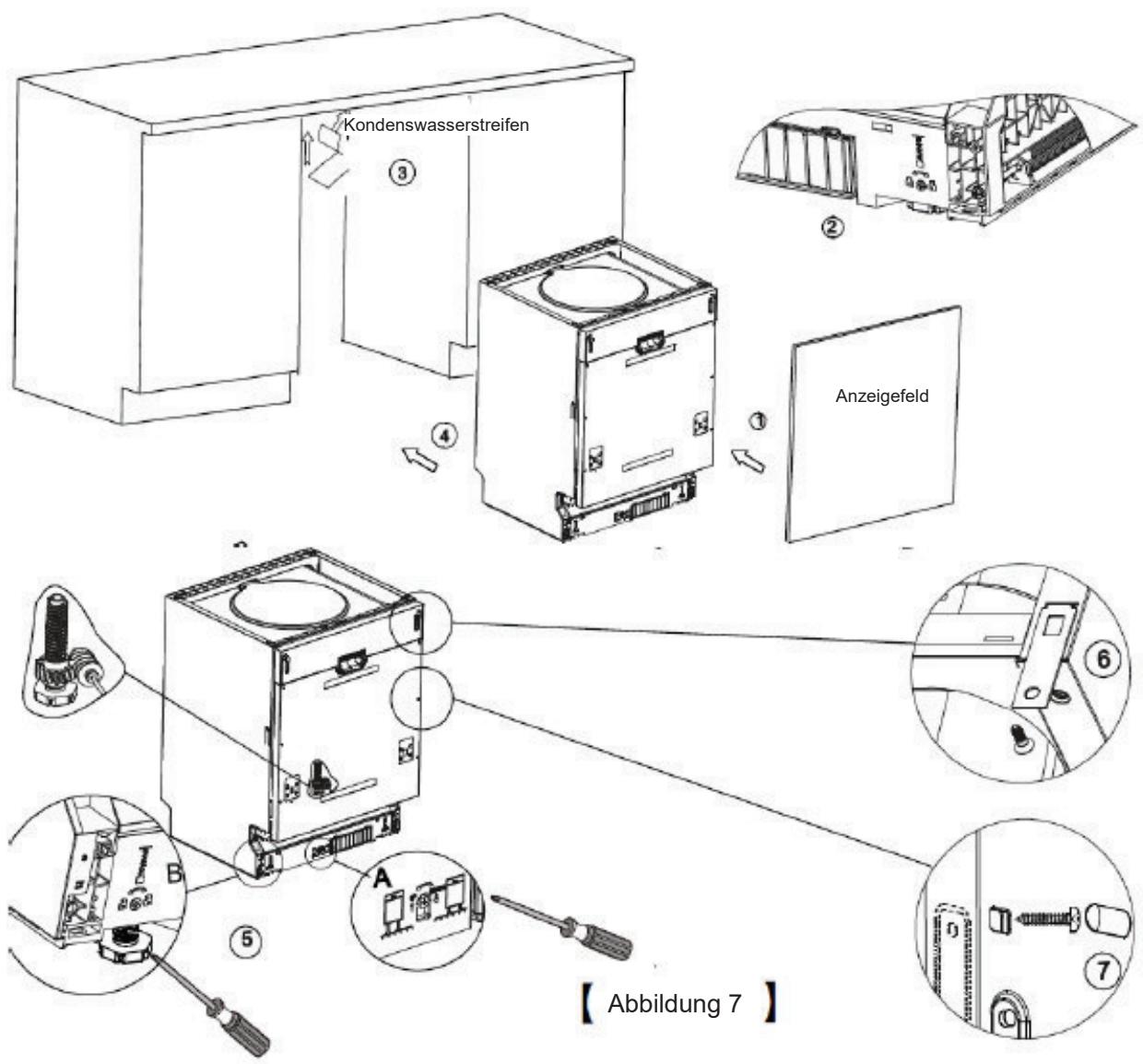

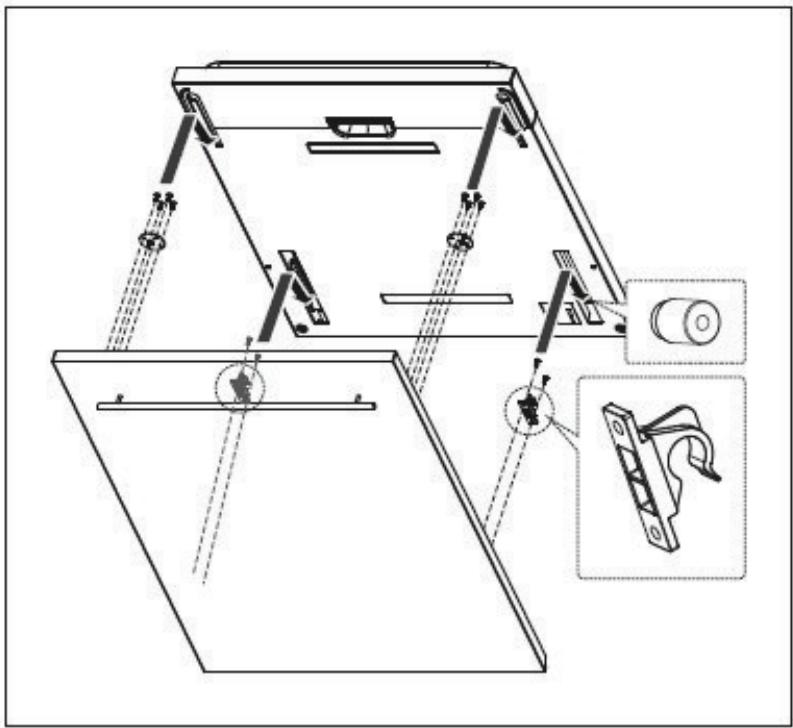

Après avoir bien positionné le panneau de décor en bois, appuyez sur le haut de ce panneau en bois afin de s’assurer que les crochets en plastic sont bien fixés.

4 Branchez le câble d’alimentation.

5 Fixez la bande de condensation sous le plan de travail. Veillez à ce que la bande de condensation soit alignée sur le bord du plan de travail. 6 Mettez le lave-vaisselle à l’emplacement souhaité. (lllustration 4) 7 Mettez le lave-vaisselle à niveau. Vous pouvez régler le pied arrière depuis l’avant du lave-vaisselle en tournant la vis Allen située au milieu de la base du lave-vaisselle à l’aide d’une clé Allen (Illustration 5A). Pour ajuster le pied avant, tournez-le à l’aide d’un tournevis plat jusqu’à ce que le lave-vaisselle soit à niveau (Illustration 5B). 8 Le lave-vaisselle doit être fixé. Pour ce faire, il existe deux méthodes : A. Plan de travail normal : Insérez le crochet d’installation dans la fente du panneau latéral et fixez-le sur le plan de travail à l’aide de vis à bois (Illustration 6). B. Plan de travail en marbre ou en granit : Fixez le panneau latéral à l’aide d’une vis. (Illustration 7).

trip tion s ensa d n o

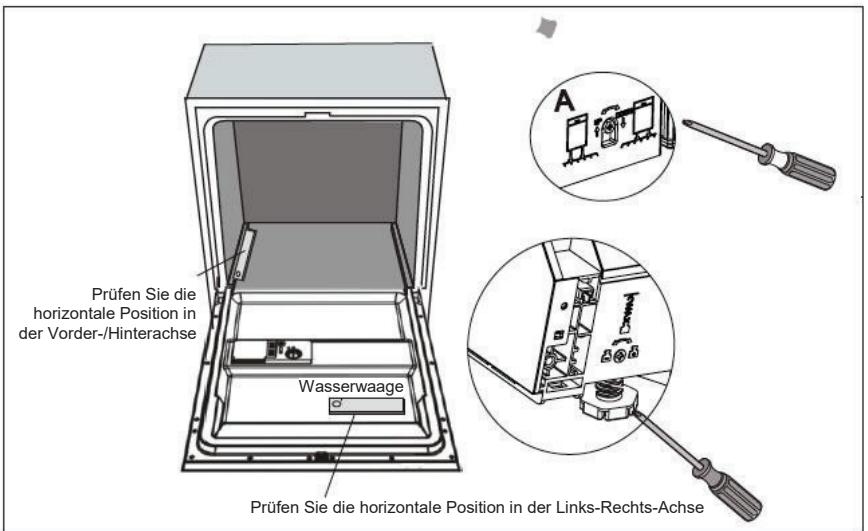

C 2 Mettez le lave-vaisselle à niveau en ajustant individuellement les trois pieds de réglage. 3 Lors de la mise à niveau, veillez à ce que le lave-vaisselle ne se renverse pas.

Illustration du réglage des pieds

Vérifiez l’horizontalité dans l’axe avant-arrière

La hauteur de réglage maximum des pieds est de 50 mm.

Vérifiez l’horizontalité dans l’axe gauche-droite

· À propos du raccordement électrique

Si la pression est inférieure au minimum requis, demandez conseil à notre service client. 1 Retirez complètement les flexibles fournis du compartiment de stockage situé à l’arrière du lave-vaisselle. 2 Vissez le flexible d’arrivée au robinet à l’aide d’un raccord fileté 3/4. 3 Ouvrez entièrement l’arrivée d’eau avant de démarrer le lave-vaisselle. Si l'évier est situé à plus de 1 000 mm du sol, l'excédant d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire d'évacuer l'excédant d'eau dans un bol ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

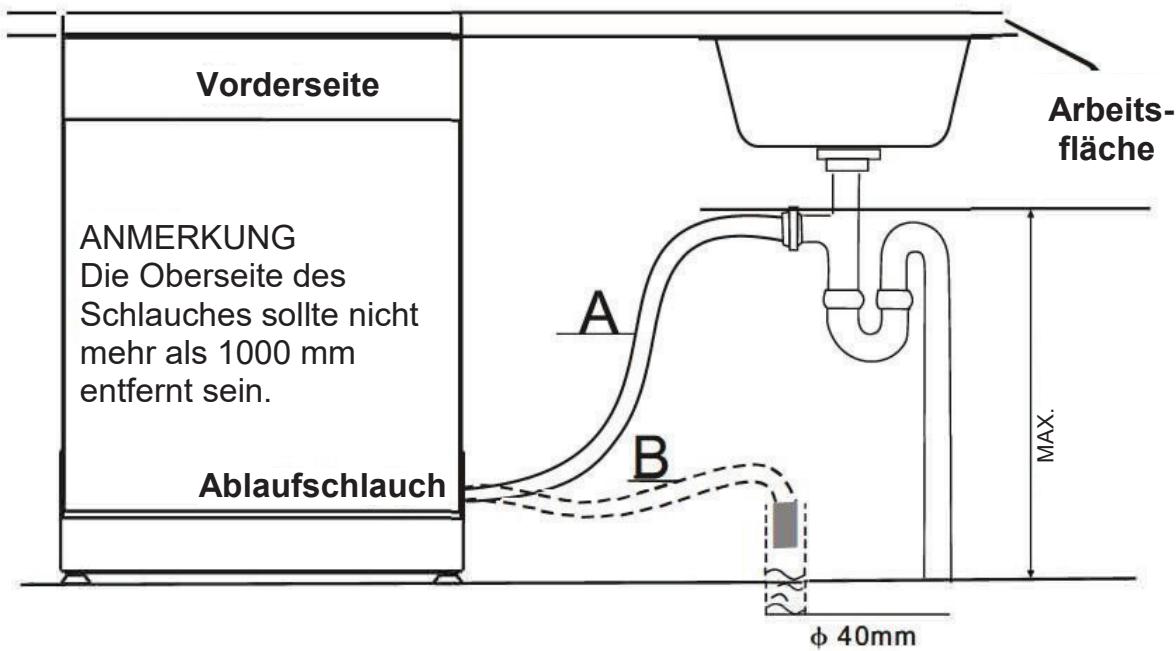

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau d’arrivée n'est ni plié, ni écrasé. Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.

Raccordement du siphon

La distance entre le raccord de vidange et le fond de l'appareil ne doit pas excéder 1 000 mm. Le tuyau de vidange doit être fixé.

Démarrage du lave-vaisselle

Il convient d'effectuer les vérifications suivantes avant de mettre en route votre lave-vaisselle.

1 Le lave-vaisselle est bien à niveau et correctement installé

2 La valve d'arrivée d'eau est ouverte 3 Il n’y a pas de fuite au niveau des raccords des tuyaux 4 Les câbles sont fermement raccordés 5 L'appareil est sous tension 6 Les tuyaux d'arrivée d'eau et de vidange ne présentent aucun nœud 7 Tous les matériaux d'emballage et toute la documentation ont été retirés du lave-vaisselle. Important :

Après installation, veillez à conserver ce guide d'utilisation : son contenu est très utile pour les utilisateurs.

Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Le lave-vaisselle ne démarre pas

Un fusible ou le disjoncteur a sauté

Changez le fusible ou rétablissez le disjoncteur. Débranchez tous les autres appareils électriques branchés sur le même circuit que votre lave-vaisselle

L'appareil n'est pas sous tension

Vérifiez que le câble d'alimentation est bien branché à la prise secteur.

La pression de l'eau est faible

Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert.

La porte du lave-vaisselle n'est pas bien fermée.

Assurez-vous de bien fermer la porte et de bien fermer le loquet.

Nœud dans le tuyau de vidange

Vérifiez l'état du tuyau de vidange.

Produit de rinçage renversé

Nettoyez toujours immédiatement le produit de rinçage renversé.

Un détergent contenant du colorant a été utilisé

Vérifiez que le détergent utilisé ne comporte aucun colorant.

Pellicule blanche sur les surfaces internes

Minéraux contenus dans une eau dure

Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse.

Taches de rouille sur les couverts

Les couverts tachés ne sont pas résistants à la corrosion.

Problèmes techniques

Le lave-vaisselle ne pompe pas d'eau

Intérieur de la cuve taché

Bruits de choc dans le lave-vaisselle

Cliquetis dans le lave-vaisselle

Bruits de choc dans les conduits d'eau

Le couvercle de l'adoucisseur n'est pas bien fermé.

Un des bras d'arrosage se heurte contre l'un des ustensiles présents dans le panier situé en-dessous. Des couverts ont été renversés dans le lave-vaisselle.

Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaisselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaisselle.

Vérifiez le couvercle. Assurez-vous qu’il soit bien fermé.

Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras d'arrosage.

Mettez le programme en pause et réorganisez la disposition de vos couverts.

Ceci n'a aucun impact sur la performance du lave-vaisselle. l'installation sur place ou aux Si vous avez des doutes, faites appel à un plombier qualifié. sections des conduits.

La vaisselle n'est pas propre

Performan ces de lavage insatisfais antes

Le programme choisi n'était pas assez puissant.

Sélectionnez un programme plus intensif.

Cf. « Tableau des cycles de lavage ».

La quantité de détergent n'était pas suffisante.

Ajoutez plus de détergent ou changez de détergent.

Des ustensiles bloquent la course des bras de lavage.

Réorganisez la disposition de vos ustensiles afin que les bras de lavage puissent tourner librement

Le dispositif de filtration situé à la base de l'appareil

Nettoyez et/ou replacez correctement le dispositif de filtration. n'est pas propre ou n'est pas Nettoyez les bras de lavage. Cf. « Nettoyage des bras de bien installé. Ceci peut lavage ». entraîner l’obstruction des buses des bras de lavage.

Association d'une eau douce avec trop de détergent.

Traces noires ou grises sur la vaisselle

Des ustensiles en aluminium

Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour ont frotté contre votre éliminer les traces. vaisselle.

Reste de détergent dans les bacs Des ustensiles bloquent les

à détergent bacs à détergent. La vaisselle n'est pas sèche

Performa nces de séchage insatisfais antes

Réorganisez la disposition de votre vaisselle.

Mauvaise disposition des ustensiles

Respectez les consignes de remplissage du lave-vaisselle.

Quantité de produit de rinçage insuffisante

Augmentez la quantité de produit de rinçage/remplissez le distributeur à produit de rinçage.

Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur

La vaisselle a été sortie trop puisse s'échapper. Attendez que votre vaisselle soit à peine tôt tiède au toucher pour vider votre lave-vaisselle. Videz le panier du bas en premier lieu afin d'éviter que de l'eau ne s'écoule depuis la vaisselle du panier du haut dans celui du bas. Le programme choisi n'était pas adapté

Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.

Les couverts présentent un revêtement de mauvaise qualité

L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle.

En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :

Erreur de carte ou du moteur.

Erreur de communication entre la carte principale et la Circuit ouvert ou court-circuit de la communication. carte d’affichage.

ACCES BASE DE DONNEES Afin d'accéder aux informations concernant votre modèle, stocké dans la base de données des produits, conformément au règlement (UE) 2019/2017 et relatif à l’étiquetage énergétique, veuillez-vous connecter au site internet : https://eprel.ec.europa.eu/

Rechercher la référence de votre appareil sur le site internet en entrant la référence service qui est indiquée sur la plaque signalétique de votre appareil. Un autre moyen d’accéder à ces informations est de flasher le code « QR » présent sur l'étiquette énergétique de votre produit.

2. Chiudere il rubinetto dell'acqua!

Non svuotare la lavastoviglie subito dopo il lavaggio. Aprire leggermente la porta in modo che il vapore possa fuoriuscire. Iniziare a scaricare la lavastoviglie solo quando i piatti sono appena tiepidi. Svuotare per primo il cestello inferiore, si eviterà che l'acqua sgoccioli dai piatti del cestello superiore. Nel programma breve, la temperatura di lavaggio è più bassa. Questo riduce anche l'efficacia dell'azione pulente. Scegliere un programma di lavaggio più lungo. La bassa qualità del rivestimento rende più difficile lo scorrimento dell'acqua. Posate o piatti di questo tipo non sono idonei per il lavaggio in lavastoviglie.
