BEDIENUNGSANLEITUNG ELAN 90 CERAMIC FALCON

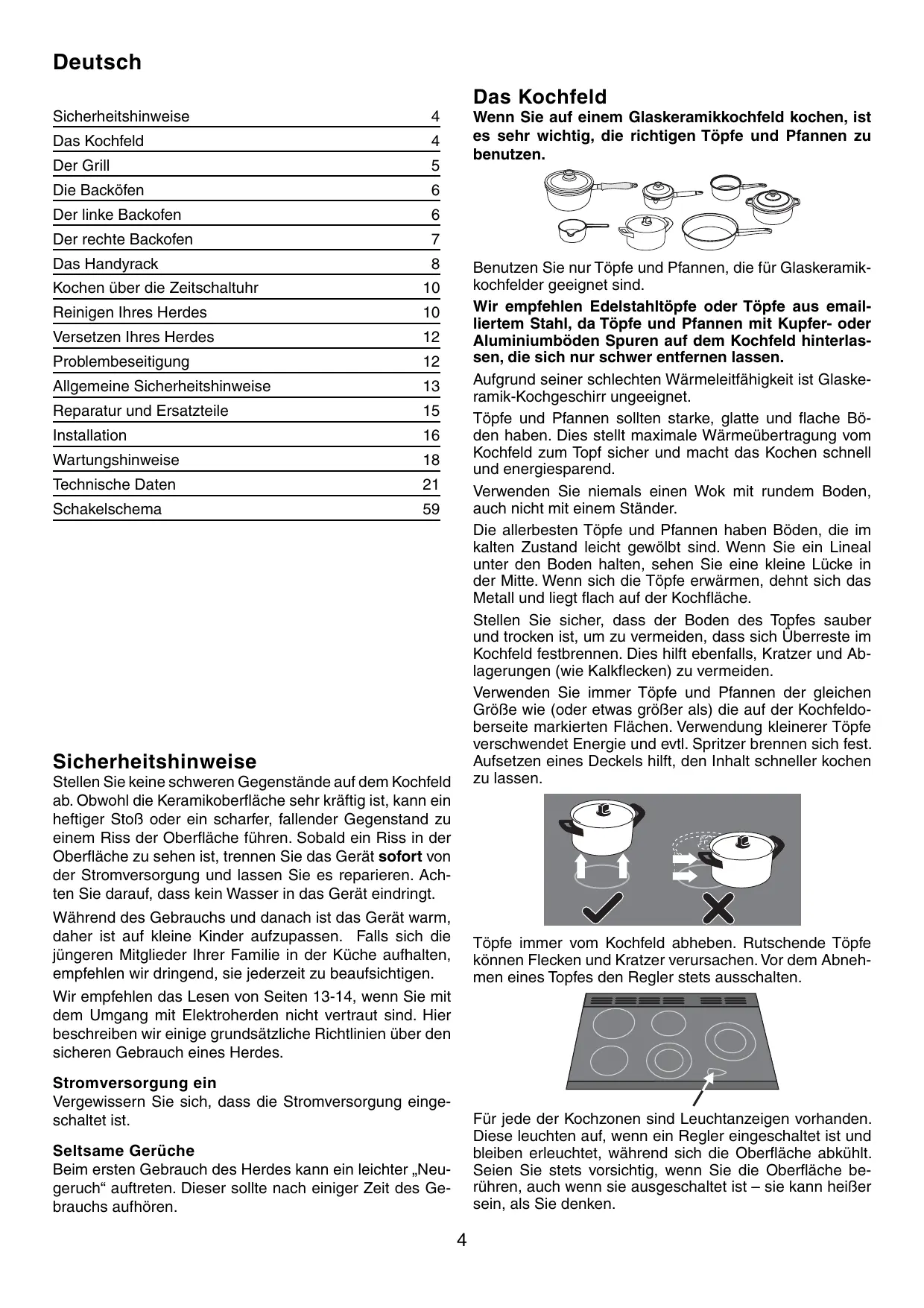

Deutsch Das Kochfeld Sicherheitshinweise

Kochen über die Zeitschaltuhr

Reinigen Ihres Herdes

Versetzen Ihres Herdes

Allgemeine Sicherheitshinweise

Reparatur und Ersatzteile

Wenn Sie auf einem Glaskeramikkochfeld kochen, ist es sehr wichtig, die richtigen Töpfe und Pfannen zu benutzen. Benutzen Sie nur Töpfe und Pfannen, die für Glaskeramikkochfelder geeignet sind. Wir empfehlen Edelstahltöpfe oder Töpfe aus emailliertem Stahl, da Töpfe und Pfannen mit Kupfer- oder Aluminiumböden Spuren auf dem Kochfeld hinterlassen, die sich nur schwer entfernen lassen. Aufgrund seiner schlechten Wärmeleitfähigkeit ist Glaskeramik-Kochgeschirr ungeeignet. Töpfe und Pfannen sollten starke, glatte und flache Böden haben. Dies stellt maximale Wärmeübertragung vom Kochfeld zum Topf sicher und macht das Kochen schnell und energiesparend. Verwenden Sie niemals einen Wok mit rundem Boden, auch nicht mit einem Ständer. Die allerbesten Töpfe und Pfannen haben Böden, die im kalten Zustand leicht gewölbt sind. Wenn Sie ein Lineal unter den Boden halten, sehen Sie eine kleine Lücke in der Mitte. Wenn sich die Töpfe erwärmen, dehnt sich das Metall und liegt flach auf der Kochfläche. Stellen Sie sicher, dass der Boden des Topfes sauber und trocken ist, um zu vermeiden, dass sich Überreste im Kochfeld festbrennen. Dies hilft ebenfalls, Kratzer und Ablagerungen (wie Kalkflecken) zu vermeiden. Verwenden Sie immer Töpfe und Pfannen der gleichen Größe wie (oder etwas größer als) die auf der Kochfeldoberseite markierten Flächen. Verwendung kleinerer Töpfe verschwendet Energie und evtl. Spritzer brennen sich fest. Aufsetzen eines Deckels hilft, den Inhalt schneller kochen zu lassen. Sicherheitshinweise Stellen Sie keine schweren Gegenstände auf dem Kochfeld ab. Obwohl die Keramikoberfläche sehr kräftig ist, kann ein heftiger Stoß oder ein scharfer, fallender Gegenstand zu einem Riss der Oberfläche führen. Sobald ein Riss in der Oberfläche zu sehen ist, trennen Sie das Gerät sofort von der Stromversorgung und lassen Sie es reparieren. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Während des Gebrauchs und danach ist das Gerät warm, daher ist auf kleine Kinder aufzupassen. Falls sich die jüngeren Mitglieder Ihrer Familie in der Küche aufhalten, empfehlen wir dringend, sie jederzeit zu beaufsichtigen. Wir empfehlen das Lesen von Seiten 13-14, wenn Sie mit dem Umgang mit Elektroherden nicht vertraut sind. Hier beschreiben wir einige grundsätzliche Richtlinien über den sicheren Gebrauch eines Herdes. Töpfe immer vom Kochfeld abheben. Rutschende Töpfe können Flecken und Kratzer verursachen. Vor dem Abnehmen eines Topfes den Regler stets ausschalten. Stromversorgung ein Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist. Für jede der Kochzonen sind Leuchtanzeigen vorhanden. Diese leuchten auf, wenn ein Regler eingeschaltet ist und bleiben erleuchtet, während sich die Oberfläche abkühlt. Seien Sie stets vorsichtig, wenn Sie die Oberfläche berühren, auch wenn sie ausgeschaltet ist – sie kann heißer sein, als Sie denken. Seltsame Gerüche Beim ersten Gebrauch des Herdes kann ein leichter „Neugeruch“ auftreten. Dieser sollte nach einiger Zeit des Gebrauchs aufhören.

Deutsch Sie verschütteten Zucker niemals abkühlen, bevor Sie versuchen, ihn zu entfernen. Falls Zucker oder Nahrungsmittel mit hohem Zuckergehalt, Aluminiumfolie oder Plastikgegenstände versehentlich auf der Kochfläche schmelzen, diese sofort mit einem Glasschaber von der heißen Kochzone entfernen, um mögliche Beschädigung der Oberfläche zu vermeiden. Siehe „Reinigen Ihres Herdes“. Schneiden Sie niemals direkt auf der Kochfläche. Kochen Sie nicht direkt auf der Kochfläche, d.h. ohne Topf oder Utensil. Benutzen Sie das Kochfeld nicht als Arbeitsfläche. Ziehen oder schieben Sie Utensilien nicht über die Kochfläche. Legen Sie nichts zwischen den Boden des Topfes und die Kochfläche (d.h. Asbestunterlagen, Aluminiumfolie, WokStänder). Lassen Sie Utensilien, Nahrungsmittel oder brennbare Gegenstände nicht auf dem Kochfeld liegen, wenn es nicht in Gebrauch ist (z.B. Trockentücher, Bratpfannen mit Öl). Legen Sie Plastik oder Aluminiumfolie oder Kunststoffbehälter nicht auf das Kochfeld. Lassen Sie die Kochzonen nur eingeschaltet, wenn sie zum Kochen benutzt werden. Stellen Sie keine großen Einmachtöpfe oder Fischkessel quer auf zwei Kochzonen. Legen Sie keine Utensilien so ab, dass sie eine Kochzone teilweise verdecken. Legen Sie Utensilien immer zentral. Lassen Sie niemanden auf das Kochfeld klettern oder darauf stehen. Die Nennleistungen der Kochzonen werden im obigen Schaubild gezeigt. Obwohl die Glaskeramikoberfläche sehr kräftig ist, kann ein schwerer oder scharfer, fallender Gegenstand (z.B. ein Salzstreuer) zu einem Riss der Oberfläche führen. Wenn Sie einen Riss in der Oberfläche sehen, trennen Sie das Gerät sofort von der Stromversorgung und lassen Sie es reparieren. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Die mit zwei konzentrischen Kreisen markierten Bereiche haben ein Innen- und ein Außenelement. Drehen Sie den Regler nach rechts, um die gesamte Fläche für größere Töpfe zu erhitzen und drehen Sie ihn nach links, um für kleinere Töpfe nur den inneren Teil zu erhitzen. Der Grill VORSICHT: Frei zugängliche Teile können heiß sein, wenn der Grill in Gebrauch ist. Von Kleinkindern fernhalten. Nehmen Sie die Grillpfanne unten aus dem Grillfach. Legen Sie die Speisen auf die Grillpfanne und schieben Sie sie danach auf die Seitenleisten unter den Elementen. Vergewissern Sie sich, dass die Grillpfanne ganz nach hinten geschoben ist und den Backanschlag berührt. Der Grill hat zwei Elemente, mit denen entweder die gesamte Fläche der Grillpfanne oder nur die rechte Hälfte erhitzt werden kann. Drehen Sie den Regler im Uhrzeigersinn auf Stellung 3, um den gesamten Grill zu heizen. Drehen Sie ihn gegen den Uhrzeigersinn, um die rechte Hälfte zu heizen. Um beste Ergebnisse zu erzielen, 2 Minuten lang bei aufgesetzter Grillpfanne vorwärmen. Nachdem Sie Ihre Speisen auf das Grillpfannenrost gesetzt haben, die Grillpfanne auf die Seitenleisten schieben. Die Temperatur durch Drehen des Reglers passend einstellen. Vergewissern Sie sich, dass die Grillpfanne ganz nach hinten geschoben ist und den Backanschlag berührt. Niemals die Grilltür schließen, während der Grill eingeschaltet ist. Kochen Sie niemals direkt auf der Fläche. Die Art des verwendeten Topfes und die Lebensmittelmenge beeinflusst die benötigte Einstellung. Für größere Mengen sind höhere Einstellungen erforderlich. Die Oberfläche muss nach dem Gebrauch abgewischt werden, um zu verhindern, dass sie zerkratzt oder schmutzig wird. Die Garantie deckt nur Kratzer auf der Kochfeldfläche ab, die innerhalb von 14 Tagen nach Herdinstallation gemeldet werden. Durch Gebrauch verursachte Kratzer werden nicht gedeckt. Beim Kochen auf dem Kochfeld kann es sein, dass die Kochzone, die Sie benutzen, sich ein- und ausschaltet. Dies wird durch eine Sicherheitsvorrichtung bewirkt, die die Temperatur des Kochfeldes begrenzt. Dies ist ganz normal, vor allem beim Kochen bei hohen Temperaturen. Wenn dies jedoch häufig bei einem bestimmten Topf geschieht, kann dies bedeuten, dass der Topf ungeeignet für ein Glaskeramikkochfeld ist, d.h. vielleicht zu klein oder zu uneben. Verschütteter Zucker beschädigt das Kochfeld dauerhaft und muss daher sofort sorgfältig gereinigt werden. Lassen

Deutsch Der Grillpfannenrost kann umgedreht werden, um zwei Grillstellungen zu erhalten. Den Grill nicht mehr als ein paar Augenblicke ohne eine Grillpfanne darunter eingeschaltet lassen. Sobald der Grill eingeschaltet wird, beginnt ein Kühlgebläse zu laufen. Das Gebläse läuft weiter, während der Grill eingeschaltet ist. Große Speisen wie ganze Hühner und Fleischbraten sollten nicht auf diese Weise aufgetaut werden. Wir empfehlen, dies in einem Kühlschrank zu machen. Auftauen sollte nicht in einem warmen Ofen erfolgen oder wenn ein benachbar ter Ofen in Gebrauch oder noch warm ist. Vor der Zubereitung kontrollieren, ob Milchspeisen, Fleisch und Geflügel vollkommen aufgetaut sind. Die Backöfen Die beiden Backöfen in Ihrem Herd sind unterschiedlicher Art. Heißluftbackofen Diese Funktion betätigt das Gebläse und das Heizelement rund um das Gebläse. Es wird eine gleichmäßige Hitze im ganzen Ofen erzeugt, so dass Sie große Mengen schnell zubereiten können. Die Zubereitung im Heißluftofen eignet sich besonders zum Backen auf mehreren Backblechen gleichzeitig und ist eine gute „Allround“-Funktion. Es kann notwendig sein, die Temperatur um etwa 10°C für Rezepte zu senken, die bisher in einem konventionellen Ofen zubereitet wurden. Falls Sie den Ofen vorheizen wollen, warten Sie, bis die Anzeigeleuchte erloschen ist, bevor Sie die Speisen einschieben. Der linke Backofen Der linke Ofen ist ein Multifunktionsofen. Neben dem Ofengebläse und Gebläseelement besitzt er zwei Heizelemente, eines, das oben im Backofen zu sehen ist und das zweite unter dem Ofenboden. Achten Sie beim Einschieben oder Herausnehmen von Dingen aus dem Backofen darauf, nicht das obere Element und den Elementdeflektor zu berühren. Der Multifunktionsofen hat zwei Regler, einen Funktionswahlregler und einen Temperaturstellregler. Temperatur Grillen mit Heißluft Diese Funktion betätigt das Gebläse, während das obere Element eingeschaltet ist. Sie erzeugt eine gleichmäßigere, weniger starke Hitze als ein konventioneller Grill. Beste Ergebnisse erzielen Sie, wenn Sie die zu grillenden Speisen auf einen Rost über einer Bratform setzen, die kleiner als eine herkömmliche Grillpfanne sein sollte. Dies lässt größere Luftzirkulation zu. Dicke Fleisch- oder Fischstücke sind ideal zum Grillen auf diese Weise geeignet, da die zirkulier te Luft die Stärke der Hitze des Grills verringert. Die Ofentür sollte geschlossen gehalten werden, während das Grillen stattfindet, um Energie zu sparen. Sie werden ebenfalls bemerken, dass die Speisen weniger beobachtet und umgedreht werden müssen als beim normalen Grillen. Heizen Sie diese Funktion vor der Zubereitung vor. Funktion Drehen Sie den Funktionswahlregler auf eine Backfunktion. Die Neonleuchte über dem Regler leuchtet auf. Drehen Sie den Temperaturregler auf die gewünschte Temperatur. Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Backens ein und aus. Der Multifunktionsofen lässt sich auf viele verschiedene Arten benutzen. Wir empfehlen, dass Sie besonders sorgfältig auf Ihr Kochgut achten, bis Sie mit jeder Funktion vertraut sind. Denken Sie bitte daran: Nicht alle Funktionen eignen sich für alle Lebensmittelar ten. Funktionen des Multifunktionsofens Umluftofen Diese Funktion betätigt das Gebläse, der von den Elementen aufgeheizte Luft oben und unten im Backofen zirkuliert. Die Kombination aus Umluft und konventioneller Zubereitung (Ober- und Unterhitze) macht diese Funktion ideal zur Zubereitung großer Speisen, die gründlich gekocht werden müssen, wie ein großer Fleischbraten. Es ist ebenfalls möglich, auf zwei Einschubleisten gleichzeitig zu backen, obwohl diese während der Backzeit gewechselt werden müssen, da die Hitze oben im Ofen größer als unten ist, wenn diese Funktion benutzt wird. Dies ist eine schnelle, intensive Form des Backens: behalten Sie die Speisenzubereitung im Auge, bis Sie sich an diese Funktion gewöhnt haben. Auftauen Diese Funktion betätigt das Gebläse nur zum Zirkulieren von Kaltluft. Es wird keine Hitze eingesetzt. Hiermit können kleine Speisen, wie Desserts, Cremetörtchen und Fleisch, Fisch- und Geflügelstücke aufgetaut werden. Auftauen auf diese Weise beschleunigt den Vorgang und schützt die Speisen vor Fliegen. Fleisch-, Fisch- und Geflügelstücke sollten auf ein Backrost über einem Blech gesetzt werden, um Tropfen aufzufangen. Das Rost und Blech müssen nach dem Auftauen gespült werden. Beim Auftauen die Ofentür geschlossen halten.

Deutsch Beide Backöfen Sobald der Backofen eingeschaltet wird, beginnt ein Kühlgebläse zu laufen. Das Gebläse läuft weiter, während der Ofen eingeschaltet ist. Vor der ersten Benutzung der Backöfen diese 30 Minuten lang auf 200°C vorheizen, um den Neugeruch zu vertreiben. Denken Sie bitte daran, dass alle Herde verschieden sind: Die Temperaturen in Ihren neuen Elan-Backöfen können sich von denen in Ihrem früheren Herd unterscheiden. Die Drahtroste sollten immer fest an die Rückseite des Backofens geschoben werden. Backbleche, Fleischschalen, usw. sollten waagerecht und mittig auf die Drahtroste des Backofens gesetzt werden. Halten Sie alle Schalen und Behälter von den Seiten des Backofens fern, da übermäßiges Bräunen der Speisen auftreten kann. Zur gleichmäßigen Bräunung ist die maximal empfohlene Größe für ein Backblech:- Konventioneller Backofen (Ober- und Unterhitze) Diese Funktion kombiniert die Hitze der oberen und unteren Elemente. Sie eignet sich besonders zum Braten und Backen von Feingebäck, Kuchen und Keksen. Speisen, die auf dem oberen Einschub gebacken werden, werden schneller als auf dem unteren Einschub braun und knusprig, da die Hitze, wie bei der Funktion „Umluftofen“, oben im Ofen größer als unten ist. Einige Speisen, die zubereitet werden, müssen für gleichmäßige Zubereitung umgetauscht werden. Dies bedeutet, dass Speisen, die verschiedene Temperaturen benötigen, zusammen zubereitet werden können, da die kühlere Zone in der unteren Hälfe und der heißere Bereich oben im Ofen genutzt werden kann. Bräunungselement Diese Funktion verwendet nur das Element oben im Ofen. Es ist eine nützliche Funktion zum Bräunen oder Fertigstellen von Nudelgerichten, Gemüse in Soße und Lasagne, da die zu bräunende Speise bereits heiß ist, bevor zum oberen Element gewechselt wird. Hauptbackofen 362 mm breit mal 305 mm tief. Im Hauptbackofen Bleche stets mit dem breitesten Teil quer im Ofen einsetzen. Tohen Backofen 230 mal 320 mm Beim Kochen von Speisen mit hohem Feuchtigkeitsgehalt kann ein „Dampfstoß“ auftreten, wenn die Backofentür geöffnet wird. Beim Öffnen des Backofens zurückstehen und eventuellen Dampf austreten lassen. Wenn der Ofen eingeschaltet ist, die Tür nicht länger als notwendig geöffnet lassen, da sonst die Regler sehr heiß werden können. Lassen Sie immer eine ‚Fingerbreite‘ zwischen Speisen auf dem gleichen Rost, da hierdurch die Wärme unbehindert um sie herum zirkulieren kann. Die Cook & Clean-Backofenpapiere (siehe Reinigen Ihres Herdes) funktionieren besser, wenn Fettspritzer vermieden werden. Fleisch beim Kochen abdecken. Um Fettspritzer zu verringern, wenn Sie Gemüse in heißes Fett rund um einen Braten legen, das Gemüse gründlich abtrocknen oder es mit einer dünnen Schicht Öl bestreichen. Unterhitze Diese Funktion verwendet nur das untere Element. Es macht Ihren Pizza- oder Quicheboden knusprig oder backt die Unterseite eines Tor tenbodens auf einem unteren Einschub fer tig. Es ist ebenfalls eine langsame Hitze, die gut zur langsamen Zubereitung von Kasserollen in der Mitte des Ofens oder zum Tellerwärmen geeignet ist. Die Bräunungs- und Unterhitzefunktionen sind nützliche Ergänzungen für Ihren Ofen und geben Ihnen die Flexibilität, Speisen perfekt zuzubereiten. Im Laufe der Zeit werden Sie schon bald merken, wie diese Funktionen kombiniert werden können, um Ihre Kochkünste zu erweitern. Der rechte Backofen Das Gebläse im rechten Backofen zirkuliert ständig die heiße Luft und erlaubt damit schnelleres und gleichmäßigeres Braten und Backen. Die empfohlenen Back- und Brattemperaturen für einen Umluftbackofen sind im allgemeinen niedriger als für einen normalen Backofen. Der rechte Umluftofenregler befindet sich auf der rechten Seite der Bedienblende. Der Backofen gibt während des Bratens genügend Hitze ab, um Teller im Grillfach zu erwärmen. Wenn Sie den Boden eines Teiggerichts bräunen wollen, heizen Sie das Backblech 15 Minuten lang vor, bevor Sie das Gericht in die Mitte des Bleches setzen. Wenn Speisen während des Kochens überkochen können, setzen Sie sie auf ein Backblech. Drehen Sie den Temperaturregler auf die gewünschte Temperatur. Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Kochens ein und aus. Dampf Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen-Pommes frites) ist ggf. ein wenig Dampf am Gitter hinten an der Kochstelle zu sehen. Dies ist ganz normal.

Deutsch Die Ofenroste des Hauptbackofens Die Ofenroste lassen sich einfach entfernen und wieder anbringen. Zur Anbringung des Handyracks eine Seite in die Türhalterung einsetzen. Den Rost nach vorne ziehen, bis die Rückseite des Rostes durch die Schiebeleistenanschläge in den Ofenseiten gestoppt wird. Die Vorderseite des Rostes anheben, so dass die Rückseite des Rostes unter dem Schiebeleistenanschlag hindurchgeht und dann den Rost nach vorne ziehen. Danach die andere Seite herausbiegen und an die andere Halterung anklemmen. Ofenroste für den hohen Backofen Der hohe Backofen wird mit vier normalen Ofenrosten Um den Rost wieder einzusetzen, den Rost mit einer Rille in der Ofenseite ausrichten und den Rost nach hinten schieben, bis das Ende an den Schiebeleistenanschlag stößt. Den vorderen Teil anheben, so dass die Rostenden über die Schiebeleistenanschläge gehen und dann den vorderen Teil absenken, so dass der Rost waagerecht ist und ihn ganz nach hinten schieben. und einem Geschirrwärmer geliefert. Bei Gebrauch des hohen Ofens können Sie auf allen vier Rosten gleichzeitig backen. Stellen Sie jedoch sicher, dass Sie genügend Abstand voneinander haben, damit die heiße Luft zirkulieren kann. Das Handyrack Die Uhr Einstellen der Uhrzeit Das „Handyrack“ passt nur in die linke Backofentür. Das Höchstgewicht, das vom Handyrack getragen werden kann, ist 5,5 kg. Es sollte nur zusammen mit der im Lieferumfang enthaltenen, genau passenden Fleischschale benutzt werden. Jedes andere Behältnis könnte instabil werden. Wenn das Handyrack in seiner höchsten Position verwendet wird, können andere Gerichte auf der unteren Schiebeleiste des Ofens gekocht werden. Wenn das Handyrack in seiner niedrigsten Position verwendet wird, können andere Gerichte auf der zweiten Schiebeleiste des Ofens gekocht werden. A Zeitschaltuhrknopf B Einstellknopf Wenn die Uhr zum ersten Mal angeschlossen wird, blinkt die Anzeige abwechselnd ( ) und ( Zum Einstellen der Uhr auf die Uhrzeit den Zeitschaltuhrknopf gedrückt halten und auf das Uhrsymbol ( ) drehen und gleichzeitig den Einstellknopf nach links oder rechts drehen, bis die Uhr die richtige Uhrzeit zeigt. Dies ist eine 24-Stundenuhr. Lassen Sie den Zeitschaltuhrknopf los, springt er zurück auf die vertikale, manuelle Ofeneinstellung.

Deutsch Die ‚Stoppzeit‘ - die Uhrzeit, zu der der Backofen stoppen soll. Sie können die Startzeit nicht direkt einstellen - diese wird automatisch durch Einstellen der Kochzeit und der Stoppzeit eingestellt. Zum Einstellen der Kochzeit Drehen Sie den Zeitschaltuhrknopf nach rechts auf die Kochzeiteinstellung ( ), er sollte klicken, wenn er einrastet. Stellen Sie die benötigte Zeit mit dem Einstellknopf wie nachstehend beschrieben ein. Drehen Sie den Zeitschaltuhrknopf auf die Stellung ( Stellen Sie die benötigte „Kochzeit“ mit dem Einstellknopf wie nachstehend beschrieben ein. Sie können den Knopf zurück auf die manuelle Einstellung ( ) drehen, um einen Blick auf die Uhrzeit zu werfen oder ihn in der Kochzeitstellung ( ) lassen, während die Zeit abläuft. Drehen Sie den Zeitschaltuhrknopf auf die Stellung ( Die Anzeige zeigt die aktuelle Uhrzeit plus die „Kochzeit“, die Sie gerade eingestellt haben. Stellen Sie die benötigte „Stoppzeit“ mit dem Einstellknopf wie nachstehend beschrieben ein. Abstellen des Warntons, wenn er erklingt Den Einstellknopf gegen den Uhrzeigersinn drehen. Automatisches Stoppen Verwenden Sie diese Funktion, wenn Sie den Backofen von Hand gestartet haben. „Stoppzeit“ ist zu sehen. Die Anzeige zeigt AUTO. Stellen Sie den/die Ofen/Öfen auf die benötigte Backtemperatur ein (vergessen Sie nicht, eine Funktion einzustellen, wenn Sie den Multifunktionsofen benutzen). Drehen Sie den Zeitschaltuhrknopf auf die Stellung „AUTO“. Wenn die Kochzeit abgelaufen ist, er tönt ein Warnton. Drehen Sie den Zeitschaltuhrknopf auf die vertikale Stellung ( ), um zur manuellen Zubereitung zurückzukehren. Wenn Sie aus dem Haus gehen, brauchen Sie sich keine Sorgen um den Warnton machen - er stoppt nach einer Weile. Wenn Sie zurückkehren, drehen Sie den Zeitschaltuhrknopf auf die vertikale Stellung ( ), um zur manuellen Zubereitung zurückzukehren. Drehen Sie den Zeitschaltuhrknopf auf die Stellung ( ). Stellen Sie die benötigte Zeit mit dem Einstellknopf wie nachstehend beschrieben ein. „Stoppzeit“ ist zu sehen. Die Anzeige zeigt AUTO. Drehen Sie den Zeitschaltuhrknopf auf die Stellung „AUTO“. Wenn die Kochzeit abgelaufen ist, ertönt ein Warnton. Drehen Sie den Zeitschaltuhrknopf auf die ver tikale Stellung ( ) , um zur manuellen Zubereitung zurückzukehren. AUTO wird angezeigt. Sie wollen zum manuellen Kochen zurückkehren. Sie können jede automatische oder Kochzeiteinstellung löschen, indem Sie den Zeitschaltuhrknopf kurz auf das Uhrsymbol ( ) stellen und ihn dann loslassen. Automatisches Starten und Stoppen des Backofens Sonderfunktionen der Uhr Schlüsselsperre Bevor Sie die Uhr einstellen, müssen Sie sich zunächst über zwei Zeiten im Klaren sein. Die ‚Kochzeit‘, d.h. der Zeitraum, über den das Gericht kochen soll. Bei aktivierter Schlüsselsperre kann die Uhr wie üblich bedient werden, die Öfen sind jedoch blockiert und schalten

Deutsch sich nicht ein. Dies bedeutet, dass Ihr Kind ein Kochprogramm wählen kann, das Programm jedoch nicht aktiviert und die Öfen nicht eingeschaltet werden. können jedoch unterschiedliche Backtemperaturen eingestellt werden. Wenn Sie einen der Backöfen einschalten wollen, während die Zeitschaltuhr zum automatischen Backen eingestellt ist, müssen Sie warten, bis die Zeitschaltuhr den Ofen/die Öfen zuerst eingeschaltet hat. Sie können dann beide auf normale Weise von Hand einstellen. Sie können den Backofen einstellen, zu einer beliebigen Zeit in den folgenden 24 Stunden eingeschaltet zu werden. Wenn Sie mehr als ein Gericht zubereiten wollen, wählen Sie Speisen, die etwa die gleiche Zubereitungszeit haben. Gerichte können jedoch ein wenig „verlangsamt“ werden, indem Sie kleine Behälter verwenden und diese mit Aluminiumfolie abdecken oder „beschleunigt“ werden, indem Sie kleinere Mengen zubereiten oder sie in größere Behälter setzen. Schnell verderbende Speisen wie Schweinefleisch oder Fisch sollten vermeiden werden, wenn eine lange Verzögerungszeit geplant ist, vor allem bei warmem Wetter. Keine warmen Speisen in den Ofen stellen. Keinen bereits warmen Ofen benutzen. Ihn nicht benutzen, wenn ein Ofen daneben warm ist. Die Verwendung von Wein oder Bier vermeiden, wenn es eine Verzögerung gibt, da Gärung auftreten kann. Um Gerinnen zu vermeiden, sollte Sahne Speisen erst kurz vor dem Ser vieren zugegeben werden. Frisches Gemüse, das sich während einer Verzögerung leicht verfärben kann, sollte mit geschmolzenem Fett bestrichen oder in eine Lösung aus Wasser und Zitronensaft eingelegt werden. Bei Obsttorten, Puddingtörtchen und ähnlich feuchten Mischungen auf ungebackenem Teig lassen sich zufriedenstellende Ergebnisse nur erreichen, wenn es eine kurze Wartezeit gibt. Speisen, die Überreste von gekochtem Fleisch oder Geflügel enthalten, sollten nicht automatisch gekocht werden, wenn es eine Verzögerung gibt. Ganzes Geflügel muss gründlich aufgetaut werden, bevor es in den Backofen gestellt wird. Vor dem Servieren kontrollieren, ob Fleisch und Geflügel gar sind. Aktivieren der Schlüsselsperre Vergewissern Sie sich, dass die Uhr im manuellen Betrieb ist und heben Sie alle aktiven Programme auf. Drehen Sie den Zeitschaltuhrregler auf das Uhr-Symbol ( ) und halten Sie ihn etwa 8 Sekunden in dieser Stellung. „On“ erscheint im Display. Halten Sie den Zeitschaltuhrregler weiter auf dem UhrSymbol ( ) und drehen Sie den Stellregler im Uhrzeigersinn, bis das Schlüssel-Symbol ( ) und „Of“ im Display zu sehen sind. Lassen Sie die Regler los Die Öfen sind nun blockiert. Nach einigen Sekunden zeigt das Display wieder die Uhrzeit und das SchlüsselSymbol. Ausschalten der Schlüsselsperre Drehen Sie den Zeitschaltuhrregler auf das Uhr-Symbol ( ) und halten Sie ihn etwa 8 Sekunden in dieser Stellung. „Of“ erscheint im Display. Halten Sie den Zeitschaltuhrregler weiter auf dem UhrSymbol ( ) und drehen Sie den Stellregler im Uhrzeigersinn, bis das Schlüssel-Symbol ( ) im Display erlischt und „On“ zu sehen ist. Lassen Sie die Regler los. Reinigen Ihres Herdes Vor der gründlichen Reinigung von der Stromversorgung trennen. Daran denken, die Stromversorgung vor dem Gebrauch wieder einzuschalten. Niemals Lösungsmittel, Bleichsoda, Ätzmittel, biologische Pulver, Bleichmittel, Bleichen auf Chlorbasis, grobe Scheuermittel oder Salz verwenden. Keine unterschiedlichen Reinigungsprodukte mischen. Sie können miteinander mit gesundheitsschädlichen Ergebnissen reagieren. Wenn Sie Ihren Herd vor dem Reinigen bewegen wollen, lesen Sie dazu im Abschnitt „Versetzen Ihres Herdes“ nach. Alle Teile des Herdes können mit heißer Spülmittellauge gereinigt werden. Achten Sie jedoch darauf, dass kein überschüssiges Wasser in das Gerät eindringt. Nach einigen Sekunden zeigt das Display wieder die Uhrzeit. Die Öfen können nun ganz normal benutzt werden. Kochen über die Zeitschaltuhr Mit der Zeitschaltuhr kann ein Backofen oder beide Backöfen automatisch ein- und ausgeschaltet werden. Die Start- und Stoppzeit muss für beide Öfen gleich sein, es

Deutsch Kratzer, lassen sich jedoch einfach mit dem gleichen Verfahren wie oben unter dem Reinigen von Spritzern beschrieben entfernen. Sind die Abriebspuren besonders hartnäckig, verwenden Sie das Reinigungsmittel zusammen mit dem Glasschaber und benutzen dabei das oben beschriebene Verfahren. Kochfeld Das Kochfeld lässt sich sehr einfach mit einem empfohlenen Reinigungsmittel reinigen. VORSICHT – Verwenden Sie keine scheuernden Reinigungsmittel oder Scheuerkissen, Ofensprays oder Fleckenentfernungsmittel auf der Oberfläche. Grill Tägliche Pflege Vergewissern Sie sich zuerst, dass alle Leuchtanzeigen erloschen sind und die Herdoberfläche kühl ist. Tragen Sie einen kleinen Klecks Glaskeramik-Reinigungsmittel (etwa in der Größe einer 2-Euro-Münze) auf der Mitte jeder zu reinigenden Fläche auf. Feuchten Sie ein sauberes Papiertuch an und verreiben Sie das Reinigungsmittel wie beim Fensterputzen auf der Kochfläche. Wischen Sie zuletzt die Kochfläche mit einem sauberen, trockenen Papiertuch ab. Die Grillpfanne und der Rost sollten mit heißer Spülmittellauge abgespült werden. Nach dem Grillen von Fleisch oder Speisen, die den Grill verschmutzen, die Grillpfanne sofort nach dem Gebrauch einige Minuten im Spülbecken einweichen lassen. Hartnäckiger Schmutz kann vom Rost mit einer Nylonbürste entfernt werden. Bedienblende und Ofentüren Reinigen von Spritzern Für Spritzer oder Übergekochtes den Herd ausschalten und die Fläche rund um die Kochzone mit einem sauberen Papiertuch abwischen. Befindet sich ein Spritzer (außer einer zuckerhaltigen Substanz) auf der Kochzone, reinigen Sie diese erst, wenn sich der Herd vollkommen abgekühlt hat und folgen Sie den Schritten unten („Reinigen festgebrannter Spritzer“). Wenn Sie versehentlich etwas auf der Kochzone schmelzen oder Nahrungsmittel mit hohem Zuckergehalt (Marmeladen, Tomatensoße, usw.) verschütten, ENTFERNEN Sie den Spritzer SOFORT mit einem Glasschaber, während die Kochfläche noch heiß ist. WICHTIG: Schützen Sie Ihre Hand mit einem Ofenhandschuh vor möglichen Verbrennungen. Schaben Sie das verschüttete oder geschmolzene Material von der Kochzone und schieben Sie es in einen kalten Bereich. Schalten Sie dann den Herd „AUS“ und lassen Sie ihn abkühlen, bevor Sie ihn weiter reinigen. Nachdem sich die Kochfläche abgekühlt hat und die Heizleuchtanzeigen erloschen sind, gehen Sie wie oben unter der täglichen Pflege beschrieben vor. Reinigen festgebrannter Spritzer Vergewissern Sie sich, dass die Heizleuchtanzeigen erloschen sind und das Kochfeld kalt ist. Entfernen Sie überschüssige, festgebrannte Substanz mit einem EinklingenGlasschaber. Halten Sie den Schaber ungefähr in einem 30°-Winkel zur Oberfläche und schaben Sie die festgebrannte Substanz so ab, wie Sie Farbe von einem Fenster abkratzen würden. Beste Ergebnisse erzielen Sie mit einem flüssigen Reinigungsmittel. Die Bedienblende und die Regler sollten nur mit einem weichen Tuch, ausgewrungen in sauberer, heißer Spülmittellauge, gereinigt werden. Dabei jedoch darauf achten, dass kein überschüssiges Wasser in das Gerät gelangt. Mit einem sauberen, feuchten Tuch abwischen und dann mit einem trockenen Tuch polieren. Die Ofentüren sollten nur mit einem weichen Tuch, das in sauberer und heißer Spülmittellauge ausgewrungen wurde, gereinigt werden. Hauptbackofen Der Hauptbackofen hat herausnehmbare Bleche, die mit spezieller Emaille beschichtet wurden, die sich teilweise selbst reinigt. Dies verhindert nicht alle Markierungen an der Auskleidung, hilft aber dabei, einen Großteil des erforderlichen Reinigens von Hand zu verringern. Die Cook & Clean-Abdeckungen funktionieren besser über 200°C. Wenn Sie das meiste Braten und Backen unter dieser Temperatur ausführen, nehmen Sie gelegentlich die Abdeckungen heraus und wischen Sie sie mit einem fuselfreien Tuch und heißer Spülmittellauge ab. Die Abdeckungen sollten dann getrocknet und wieder eingesetzt und der Ofen etwa 1 Stunde lang auf 200°C geheizt werden. Dies stellt sicher, dass die Cook & Clean-Abdeckungen effektiv arbeiten. Keine Stahlwolle (oder andere Materialien, die die Oberfläche verkratzen können) verwenden. Keine Ofenreinigungsschwämme verwenden. Entfernen der Ofenauskleidungen Einige der Auskleidungsbleche können zum Reinigen entfernt werden. Zuerst Roste herausnehmen. Jede Seite des Ofens ist mit vier Befestigungsschrauben befestigt. Sie müssen die Schrauben nicht herausnehmen, um die Ofenauskleidungen zu entfernen. Wird jede Seitenabdeckung nach oben angehoben, gleitet sie von den Schrauben. Diese dann nach vorne ziehen. Sobald die Auskleidungen entfernt sind, kann das Emailleinnere des Backofens gereinigt werden. Beim Wiedereinsetzen der Auskleidungen zuerst die Seitenauskleidungen anbringen. WICHTIG: Seien Sie beim Umgang mit einem scharfen Glasschaber vorsichtig. Wenn Sie so viel wie möglich mit dem Schaber entfernt haben, reinigen Sie das Kochfeld wie unter der täglichen Pflege oben beschrieben. Entfernen von Metallabrieb Das Schieben von Töpfen auf dem Kochfeld, vor allem Aluminium- oder Kupfertöpfen, kann Spuren auf der Oberfläche hinterlassen. Diese Spuren erscheinen häufig wie

Deutsch Vergewissern Sie sich, dass Sie das Ofendach mit dem Schlitz nach vorne anbringen. Mein Kochfeld ist verkratzt Haben Sie die richtigen Reinigungsverfahren verwendet? Töpfe und Pfannen mit rauen Böden oder grobkörnige Teilchen (Salz oder Sand) zwischen dem Topf und der Oberfläche des Kochfeldes können Kratzer verursachen. Verwenden Sie die empfohlenen Reinigungsverfahren. Stellen Sie sicher, dass Topfböden glatt und sauber sind. Winzige Kratzer lassen sich nicht entfernen, werden jedoch mit der Zeit durch Reinigen weniger auffällig. Die Garantie deckt nur Kratzer auf der Kochfeldfläche ab, die innerhalb von 14 Tagen nach Herdinstallation gemeldet werden. Durch Gebrauch verursachte Kratzer werden nicht gedeckt. Der hohe Ofen Schieben Sie zum Reinigen des Ofens die Roste heraus, haken Sie die Leisten von den Ofenseiten ab und heben Sie sie heraus. Metallspuren auf dem Kochfeld Schieben Sie Aluminium- oder Kupfertöpfe nicht über die Oberfläche. Spuren von Aluminium- und Kupfertöpfen sowie Mineralablagerungen von Wasser oder Nahrungsmitteln können mit Reinigungsmittel entfernt werden. Versetzen Ihres Herdes Die Stromversorgung ausschalten. Der Herd ist schwer, daher sind u.U. zwei Leute notwendig, um ihn zu versetzen. Er hat zwei Verstellrollen an der Rückseite sowie zwei herunterschraubbare Verstellfüße an der Vorderseite. Die Grilltür und die rechte Ofentür öffnen, so dass sich die Unterseite der Bedienblende gut greifen lässt, während Sie den Herd bewegen. Heben Sie das Vorderteil des Herdes leicht an und ziehen Sie ihn nach vorne. Bewegen Sie den Herd nicht, indem Sie an den Türgriffen oder Reglern ziehen. Dampf kommt aus dem Backofen Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen-Pommes frites) ist ggf. ein wenig Dampf am hinteren Luftschlitz zu sehen. Beim Öffnen der Ofentür vorsichtig sein, da es einen kurzen Dampfstoß geben kann, wenn die Ofentür geöffnet wird. Zurückstehen und den Dampf austreten lassen. Das Backofengebläse ist laut Der Ton des Gebläses kann sich ändern, während sich der Backofen aufheizt – dies ist ganz normal. Die Regler werden heiß, wenn ich den Backofen oder Grill benutze. Kann ich dies vermeiden? Ja, dies wird durch Hitze verursacht, die aus dem Ofen oder Grill steigt und sie aufheizt. Die Backofentür stets geschlossen lassen. Sicherstellen, dass die Grillpfanne beim Grillen ganz nach hinten an den „Backanschlag“ gedrückt ist. Den Herd immer nur ein Stück bewegen und hinter dem Herd kontrollieren, dass sich der Gasschlauch nicht verfangen hat. Sicherstellen, dass das Stromkabel und der Gasschlauch lang genug sind, um den Herd nach vorne zu bewegen. Wenn eine Stabilitätskette angebracht ist, diese lösen, während Sie den Herd vorsichtig herausziehen. Vergessen Sie nicht, sie nach dem Wiederanschieben des Herdes wieder anzubringen. Beim Wiederanschieben des Herdes erneut dahinter kontrollieren, um sicherzustellen, dass Stromkabel und Gasschlauch sich nicht verfangen haben. Wenn es ein Problem mit der Installation gibt und mein ursprünglicher Installateur nicht kommen kann, wer zahlt? Sie zahlen. Kundendienste berechnen Gebühren, wenn sie Arbeiten korrigieren, die von Ihrem ursprünglichen Installateur ausgeführt wurden. Es ist in Ihrem Interesse, Ihren ursprünglichen Installateur zu finden. Fehlerstrom-Schutzschalter (FI-Schalter) Soll die Herdinstallation durch eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen. In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau einer 100 mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifizierten Elektriker ausgeführt werden. Problembeseitigung Ein Riss ist in der Kochfeldoberfläche zu sehen. Den Herd sofort von der Stromversorgung trennen und seine Reparatur veranlassen. Den Herd erst wieder nach der Reparatur benutzen. Informationen zur Kontaktaufnahme mit einem Kundendiensttechniker finden Sie in der Kundendienstbroschüre.

Deutsch Sie eventuell ein neues Thermostat. Dies sollte von einem Kundendienstvertreter eingebaut werden. Speisen kochen zu langsam, zu schnell oder verbrennen Kochzeiten können anders als bei Ihrem vorherigen Herd sein. Die Einstellungen und Kochzeiten für den Backofen sollen allein als Richtlinie dienen. Je nach individuellem Geschmack kann die Temperatur geändert werden, um das gewünschte Ergebnis zu erzielen. Versuchen Sie, mit einer höheren Temperatureinstellung zu kochen. Grill bereitet nicht richtig zu Verwenden Sie die mitgelieferte Pfanne und den Dreifuß? Wird die Pfanne auf den Einschubleisten, nicht auf dem Boden des Grillfaches benutzt? Ist das Grillblech ganz bis an den Anschlag geschoben? Die Ofenbeleuchtung funktioniert nicht Der Backofen backt oder brät nicht gleichmäßig Die Glühlampe ist wahrscheinlich durchgebrannt. Sie können eine Ersatzglühlampe (die nicht unter die Garantie fällt) in einem guten Elektrofachgeschäft kaufen. Sie benötigen eine 15 Watt, 240 V Glühlampe mit Edisongewinde FÜR BACKÖFEN. Es muss eine spezielle Glühlampe sein, die bis 300°C wärmebeständig ist. In der Kundendienstbroschüre finden Sie Hinweise, wie Ersatzglühbirnen per Postversand bestellt werden können. Die Backofentür öffnen und das Handyrack (falls vorhanden) und die Ofenroste entfernen. Die Stromversorgung ausschalten. Die Lampenabdeckung durch Schrauben gegen den Uhrzeigersinn lösen. Die alte Glühlampe ausschrauben. Die neue Glühlampe einschrauben, die Lampenabdeckung wieder aufschrauben. Die Stromversorgung einschalten und kontrollieren, ob die Glühlampe aufleuchtet. Verwenden Sie im Hauptbackofen keine Formen und Backbleche, die größer als 360 mm mal 305 mm sind, oder größer als 232 mm mal 321 mm im hohen Backofen. Wenn Sie größere Lebensmittel braten, sollten Sie diese während des Kochens umdrehen. Wenn mehr als eine Schubleiste verwendet wird, kontrollieren, ob genug Platz vorhanden ist, damit die Hitze zirkulieren kann. Wenn ein Backblech in den Ofen gesetzt wird, vergewissern Sie sich, dass es mittig auf der Schubleiste sitzt. Kontrollieren Sie, ob die Türdichtung beschädigt und die Türverriegelung so eingestellt ist, dass die Tür fest an der Dichtung sitzt. Eine Schale mit Wasser, die auf die Schubleiste gesetzt wird, sollte überall die gleiche Tiefe haben. (Wenn sie zum Beispiel hinten tiefer ist, sollte der hintere Teil des Herdes angehoben oder die Vorderseite abgesenkt werden.) Wenn der Herd nicht waagerecht steht, lassen Sie Ihren Lieferanten den Herd für Sie waagerecht stellen. Allgemeine Sicherheitshinweise Der Anschluss des Herdes darf nur von einem qualifizierten Elektriker gemäß der Montageanweisung vorgenommen werden. Wartung und Reparatur der Geräte darf nur ein vom Hersteller geschulter Kundendiensttechniker vornehmen und es sollten nur geprüfte Ersatzteile verwendet werden. Lassen Sie sich die Lage des Herdkontrollschalters vom Installateur zeigen. Markieren Sie ihn, um ihn leichter finden zu können. Lassen Sie den Herd stets abkühlen und schalten Sie ihn dann an der Netzversorgung aus. Dies gilt auch vor der Reinigung oder vor der Durchführung von Wartungsarbeiten, wenn in dieser Anleitung nicht anders angegeben. Seien Sie vorsichtig, wenn Sie das Kochfeld berühren, vor allem die markierten Kochzonen. Die Glaskeramikoberfläche des Kochfeldes speichert die Hitze, nachdem die Regler ausgeschaltet worden sind. Um die mögliche Gefahr von Verbrennungen zu minimieren, vergewissern Sie sich stets, dass die Kochfeldregler in der AUS-Stellung stehen und dass die gesamte Glaskeramikoberfläche kalt ist, bevor Sie versuchen, das Kochfeld zu reinigen. Schalten Sie vor dem Abnehmen von Töpfen stets die Regler der Kochstellen aus. Der Backofen geht nicht an, wenn er von Hand eingeschaltet wird Ist die Stromversorgung eingeschaltet? Ist die Uhr beleuchtet? Wenn nicht, kann ein Problem mit der Stromversorgung vorliegen. Ist die Sicherung für den Herd in Ordnung? Blinkt 0:00 auf der Uhr? Falls ja, stellen Sie sie auf die korrekte Uhrzeit ein. Wurde die Zeitschaltuhr versehentlich auf AUTO gestellt? Wenn AUTO auf der Zeitschaltuhr zu sehen ist, die Taste „Kochzeit“ drücken und die eingestellte Kochzeit, die 0:00 zeigt, mit den Tasten (+) und (-) verringern. Drücken Sie die Taste zweimal. Wenn dies das Problem nicht behebt, rufen Sie einen Kundendienstvertreter. Ist das Schlüssel-Symbol ( ) im Display zu sehen? Zu weiteren Informationen über die Schlüsselsperre der Uhr siehe im Abschnitt „Die Uhr“ der Anleitung. Backofen geht beim automatischen Backen und Braten nicht an Ist die Zeitschaltuhr korrekt eingeschaltet, aber steht der Ofenregler versehentlich auf AUS? Ist das Schlüssel-Symbol ( ) im Display zu sehen? Zu weiteren Informationen über die Schlüsselsperre der Uhr siehe im Abschnitt „Die Uhr“ der Anleitung. Legen Sie keine Utensilien auf das Kochfeld, wenn es in Gebrauch ist. Sie können heiß werden und Verbrennungen verursachen. Wir empfehlen, dass Sie vermeiden, Kochzonen abzuwischen, bis sie abgekühlt sind und die Leuchtanzeige erloschen ist. Eine Ausnahme hierzu bilden Zuckerspritzer. Siehe bitte „Reinigen Ihres Herdes“. Wenn das Kochfeld kalt ist, nur das empfohlene Reinigungsmittel zum Reinigen des Kochfeldes verwenden. Backofentemperatur wird heißer, wenn der Herd älter wird Wenn das Herunterdrehen des Reglers nicht funktioniert hat oder nur für eine kurze Zeit funktioniert hat, benötigen

Deutsch Um mögliche Beschädigung der Kochfläche zu vermeiden, kein Reinigungsmittel auf die Glaskeramikfläche auftragen, wenn diese heiß ist. Alle Anleitungen und Warnhinweise auf den Reinigungsmitteletiketten lesen und beachten. Nach der Reinigung Reinigungsmittelreste mit einem trockenen Tuch oder Papiertuch entfernen. Erhitzen eines leeren Topfes vermeiden. Dies kann das Kochfeld und den Topf beschädigen. den Herd klettern, um sie zu erreichen, können ernsthafte Verletzungen erleiden. Reinigen Sie nur die in dieser Anleitung aufgeführten Teile. Im Interesse von Hygiene und Sicherheit sollte der Herd jederzeit sauber gehalten werden, da sich ansammelnde Fette oder andere Lebensmittelreste zu einem Feuer führen können. Brennbare Wandbehänge oder Vorhänge usw. sollten im sicheren Abstand zu Ihrem Herd angebracht sein. Versprühen Sie keine Aerosole in der Nähe des Herdes, während er eingeschaltet ist. Gegenstände nicht auf die Oberseite der Glaskeramikkochfeldfläche legen, wenn sie in Gebrauch ist. Bei Gebrauch eines elektrischen Geräts nahe dem Kochfeld sollten Sie sich vergewissern, dass die Schnur des Geräts die Kochfeldfläche nicht berühren kann. Wenn Sie einen Riss in der Kochfeldoberfläche finden, trennen Sie das Gerät sofort von der Stromversorgung und lassen es reparieren. Lagern oder verwenden Sie keine brennbaren Materialien oder entzündliche Flüssigkeiten in der Nähe dieses Geräts. Verwenden Sie bei Fettbränden kein Wasser. Heben Sie niemals einen brennenden Topf hoch. Schalten Sie die Regler aus. Ersticken Sie das Feuer in einem brennenden Topf auf einer Fläche durch vollständiges Abdecken mit einem gut passenden Deckel oder Backblech. Verwenden Sie einen Trockenchemikalien- oder Schaumfeuerlöscher, falls verfügbar. Lassen Sie die Kochmulde niemals unbeaufsichtigt auf einer hohen Kochstufe stehen. Überkochende Töpfe können zu Rauch führen und Fettspritzer können Feuer fangen. Verwenden Sie die korrekte Topfgröße: Wählen Sie Töpfe mit flachen Böden, die groß genug sind, um die Heizzone des Kochfeldes zu bedecken. Werden zu kleine Töpfe verwendet, liegt ein Teil der Kochzone für direkten Kontakt frei und kann dazu führen, dass Kleidung Feuer fängt. Das korrekte Verhältnis von Töpfen zum Kochfeld verbessert zudem die Wirtschaftlichkeit. Töpfe und Pfannen nicht über das Kochfeld schieben, da hierdurch die Glaskeramik verkratzt werden kann – sie ist kratzbeständig, nicht kratzfest. Scharfe Instrumente, Ringe oder anderer Schmuck und Nieten an Kleidungsstücken können die Kochfeldoberfläche verkratzen. Tragen Sie niemals lose oder hängende Kleidung während der Benutzung des Gerätes. Seien Sie vorsichtig, wenn Sie nach Gegenständen greifen, die in Schränken über der Kochstelle aufbewahrt werden. Brennbares Material kann sich entzünden, wenn es in Kontakt mit einer heißen Oberfläche gelangt und kann schwere Verbrennungen verursachen. Lassen Sie beim Erwärmen von Fetten und Ölen große Vorsicht walten, da sich diese entzünden können, wenn sie zu heiß werden. Die Oberfläche nicht als Schneidbrett benutzen. Keine schweren Gegenstände über dem Kochfeld aufbewahren. Falls sie auf das Kochfeld fallen, können sie es beschädigen. Alle Teile des Herdes werden bei Gebrauch heiß und bleiben auch nach dem Kochen noch eine Zeitlang heiß. Verwenden Sie trockene Ofenhandschuhe. Feuchte Handschuhe können zu Dampfverbrennungen beim Berühren einer heißen Oberfläche führen. Betreiben Sie den Herd niemals mit nassen Händen. Benutzen Sie, wenn möglich, ein Frittierthermometer, um das Überhitzen von Fett über den Rauchpunkt hinaus zu verhindern. Lassen Sie eine Friteuse niemals unbeaufsichtigt. Erwärmen Sie Fett immer langsam und beobachten Sie es, während es sich erhitzt. Frittierpfannen sollten nur zu einem Drittel mit Fett gefüllt sein. Füllen der Pfanne mit zu viel Fett kann zu Spritzern führen, wenn Nahrungsmittel hinzugegeben werden. Wenn Sie eine Kombination aus Ölen oder Fetten zum Braten verwenden, rühren Sie diese vor dem Erwärmen oder während das Fett schmilzt zusammen. Verwenden Sie kein Geschirrtuch oder ein anderes großes Tuch statt eines Handschuhs. Sie können Feuer fangen, wenn sie eine heiße Oberfläche berühren. Reinigen Sie das Kochfeld vorsichtig. Wenn ein nasser Schwamm oder ein nasses Tuch zum Aufwischen von Spritzern auf einer heißen Oberfläche verwendet werden, seien Sie vorsichtig, um Dampfverbrennungen zu vermeiden. Einige Reinigungsmittel können bei Anwendung auf einer heißen Oberfläche schädliche Dämpfe entwickeln. Verwenden Sie keine unstabilen Töpfe und halten Sie die Griffe vom Rand der Kochstelle entfernt. Es darf Babys und kleinen Kindern niemals erlaubt werden, in der Nähe des Herdes zu sein. Sie dürfen keinesfalls auf irgendeinem Teil des Geräts sitzen oder stehen. Bringen Sie ihnen bei, nicht an den Reglern oder anderen Teilen des Herdes zu spielen. Bewahren Sie niemals etwas in Schränken über einem Herd auf, das für Kinder von Interesse ist. Kinder, die auf

Bratgut sollte so trocken wie möglich sein. Frost an Gefriergut oder Feuchtigkeit an frischen Lebensmitteln kann zu Überkochen von heißem Fett über den Rand der Pfanne führen. Achten Sie beim Braten mit hohen oder mittelhohen Temperaturen sorgfältig auf Spritzer oder Überhitzen von Nahrungsmitteln. Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, vor allem eine Friteuse. Warten Sie, bis das Fett abgekühlt ist. Deutsch Wenn der Grill eingeschaltet ist, verwenden Sie nicht die Oberseite des Abzugs (der Schlitz entlang der Rückseite des Herdes) zum Vorwärmen von Platten, Tellern, Trocknen von Geschirrtüchern oder Erweichen von Butter. Kraftstofftyp: Ceramic Electrict Name des Geräts und Farbe* Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Nur bestimmte Arten von Glas, Glaskeramik, Tonwaren oder anderen glasierten Behältern eignen sich zum Kochen auf dem Kochfeld. Andere können aufgrund der plötzlichen Temperaturänderung zerbrechen. Elan 90 Ceramic Seriennummer * Händlername und -anschrift Sorgen Sie dafür, dass niemand auf einen Teil des Herdes klettert, sich auf ihn stellt oder sich daran hängt. Verwenden Sie keine Aluminiumfolie zum Abdecken von Rosten, Auskleidungen oder Ofendach. Stellen Sie sicher, dass Ihre Küche jederzeit gut belüftet ist. Verwenden Sie Abzuggebläse oder Dunstabzughauben, wenn vorhanden. Kaufdatum Name und Anschrift des Installateurs Erwärmen Sie niemals ungeöffnete Speisebehälter. Druckaufstauung kann zum Platzen des Behälters und damit Verletzungen führen. Der Herd ist nur zum Zubereiten von Speisen bestimmt und darf nicht für einen anderen Zweck benutzt werden. Installationsdatum

• Diese Informationen befinden sich auf dem Geräteschild. Der Backofen sollte NICHT zum Heizen der Küche benutzt werden, da dies nicht nur Energieverschwendung ist, sondern sich auch die Regler überhitzen können. Wenn der Backofen eingeschaltet ist, die Ofentür nicht länger als notwendig offen halten. Bei einem Problem Falls Sie wider Erwarten ein Problem mit Ihrem Gerät haben sollten, schauen Sie sich bitte zunächst den Rest dieser Anleitung an, vor allem den Abschnitt zur Problemlösung, um sicherzustellen, dass Sie das Gerät korrekt benutzen. Wenn Sie danach noch immer Schwierigkeiten haben, wenden Sie sich bitte an Ihren Händler. Die technischen Daten dieses Herdes sollten nicht geändert werden. Dieses Gerät ist schwer und beim Umsetzen ist Vorsicht walten zu lassen. Wenn der Herd nicht in Gebrauch ist, stellen Sie sicher, dass die Regler in der Aus-Stellung sind. Bitte beachten Ist der Garantiezeitraum für Ihr Gerät abgelaufen, erhebt unser Kundendiensttechniker für diesen Besuch ggf. eine Gebühr. Wenn Sie einen Ingenieurbesuch anfordern und der Fehler nicht Verantwor tung des Herstellers ist, behält sich unser Kundendiensttechniker das Recht zur Berechnung einer Gebühr vor. Nicht wahrgenommene Termine können ebenfalls in Rechnung gestellt werden. Reparatur und Ersatzteile Füllen Sie bitte die Geräteinformationen unten aus und bewahren Sie diese an einem sicheren Ort auf. Diese Angaben helfen uns, Ihr Gerät genau zu identifizieren und helfen uns, Ihnen zu helfen. Füllen Sie die Karte bitte jetzt aus, um Zeit und Ungelegenheiten zu sparen, wenn später ein Problem mit Ihrem Gerät auftreten sollte. Es kann ebenfalls nützlich sein, Ihren Kaufzettel zusammen mit dieser Broschüre aufzubewahren. Sie können gefragt werden, die Kaufbestätigung vorzulegen, um die Gültigkeit einer Garantiereparatur zu prüfen. Die Garantie deckt nur Kratzer auf der Kochfeldfläche ab, die innerhalb von 14 Tagen nach Herdinstallation gemeldet werden. Durch Gebrauch verursachte Kratzer werden nicht gedeckt. Außerhalb des Garantiezeitraums Wir empfehlen, dass unsere Geräte regelmäßig über ihre gesamte Lebensdauer gewartet werden, um beste Leistung und Wirtschaftlichkeit zu erhalten. Wartungs- und Reparaturarbeiten sollten nur von sachkundigem und ausreichend qualifiziertem Person ausgeführt werden. Ersatzteile Um optimale und sichere Leistung zu erhalten, nur Originalersatzteile verwenden. Keine erneuerten oder unbefugten Gasregler verwenden. Wenden Sie sich an Ihren Händler.

Deutsch Installation Wir empfehlen eine Lücke von 910 mm zwischen Einheiten, um Bewegen des Herdes zu berücksichtigen. Wenn ein glatt abschließender Einbau erforderlich ist, schieben Sie den Herd an die Einheit an der einen Seite, und danach die Einheit an der anderen Seite an. Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen. Sicherheitsanforderungen/Vorschriften und Richtlinien Dieses Gerät muss von einem qualifizierten Elektriker gemäß einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen installiert werden. Lesen Sie vor der Installation oder dem Gebrauch dieses Geräts die Anleitung. Stellen Sie vor der Installation sicher, dass der Herd für Ihre Versorgungsspannung geeignet ist. Entnehmen Sie diese dem Leistungsschild. Zur zufrieden stellenden Installation des Herdes wird die folgende Ausrüstung benötigt: Vielfachmessgerät (für elektrische Prüfungen) Stahlbandmaß Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe einer Ecke der Küche steht, damit sich die Backofentüren öffnen lassen. Kreuzschlitzschraubendreher Wasserwaage Auspacken des Herdes Herdnivellierwerkzeug (im Lieferumfang enthalten) Der Herd ist sehr schwer. Seien Sie sehr vorsichtig. Wir empfehlen, dass zwei Personen den Herd bewegen. Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist oder entfernt wurde, um Beschädigungen beim Bewegen des Herds zu vermeiden. Aufstellen des Herdes Entfernen Sie keine Verpackung vom Herd, bis er sich direkt vor dem Aufstellort befindet (es sei denn, er passt in seiner Außenverpackung nicht durch eine Tür). Siehe loses Auspackblatt. Höheneinstellung Es wird empfohlen, eine Wasserwaage auf einem Einschubblech in einem der Backofen zu benutzen, um zu prüfen, ob er waagerecht steht. Den Herd in seine gewünschte Position stellen und dabei darauf achten, ihn nicht in der Lücke zwischen Kücheneinheiten zu verdrehen, da dies den Herd oder die Einheiten beschädigen könnte. Die Vorderfüße und hinteren Rollen können eingestellt werden, um den Herd waagerecht zu stellen. Um die Höhe der Rückseite des Herdes einzustellen, das im Lieferumfang enthaltene Nivellierwerkzeug benutzen, um die Stellmuttern an den vorderen Ecken des Herdes zu drehen. Das Kochfeld sollte auf einer Ebene mit oder über jeder benachbarten Arbeitsfläche liegen. Über der Kochfeldhöhe sollte eine Lücke von 75 mm an jeder Seite des Herdes zu jeder benachbarten Fläche gelassen werden. Für nicht entzündliche Flächen (wie unlackiertes Metall oder Keramikfliesen) kann dies auf 25 mm verkleinert werden. Ein Mindestraum von 650 mm ist zwischen der Oberseite des Kochfeldes und einer waagerechten, entzündlichen Fläche erforderlich. Drehen Sie zum Einstellen der Vorderfüße die Unterteile, um sie zu heben oder zu senken. Anbringen der Griffe Die 4 mm Inbusschrauben mit dem Innensechskantschlüssel von den Türen entfernen. Die Türgriffe mit den Schrauben befestigen. *Jede Dunstabzugshaube sollte gemäß den Anweisungen des Dunstabzughaubenherstellers installiert werden. Die Griffe sollten über den Befestigungselementen sein. Möbel- und Wandflächen auf beiden Seiten und hinter dem Gerät sollten wärme-, spritz- und dampfbeständig sein. Bestimmte Arten von Vinyl- oder Laminatküchenmöbel sind besonders anfällig für Wärmebeschädigung und Verfärbung. Wir können keine Verantwortung für Schäden übernehmen, die durch normale Benutzung des Herds an einem Material verursacht wird, das sich bei Temperaturen unter 65 °C über Raumtemperatur verfärbt oder abblättert. Die Griffe sollten über den Befestigungselementen sein. Die Kunststoffstopfen in die Befestigungslöcher setzen. Aus Sicherheitsgründen dürfen keine Vorhänge direkt hinter dem Herd angebracht werden.

Deutsch Die 4 mm Inbusschrauben von den oberen Ecken der Bedienblende entfernen und den vorderen Handlauf anbringen. Anbringen des Spritzschutzes (Sonderausstattung) Kontrollieren, ob die Verbindungen korrekt angebracht und die Klemmschrauben fest angezogen sind. Das Netzkabel über die Kabelschelle befestigen. Ansicht von der Rückseite des Herdes Die zwei Befestigungsschrauben (3 mm Innensechskantkopf) und die Muttern, die durch die Oberseite des hinteren Luftschlitzes gehen, entfernen. Die Spritzwand anhalten. Die 2 Befestigungsschrauben und Muttern von hinten anbringen. Fehlerstrom-Schutzschalter (FI-Schalter) Soll die Installation durch eine Fehlerstrom-Schutzeinrichtung (FISchalter) mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen. In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau einer 100 mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifizierten Elektriker ausgeführt werden. Elektrischer Anschluss Dieses Gerät muss von einem qualifizierten Elektriker gemäß einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen installiert werden. Kochstelle ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN Alle Brenner nacheinander kontrollieren. Eine Flammensicherheitsvorrichtung stoppt die Gaszufuhr zum Brenner, wenn die Flamme erlischt. Den Regler für jeden Brenner auf das große Flammensymbol drehen. Den Regler eindrücken. Dies lässt Gas zum Gasbrenner strömen. Den Regler weiter eingedrückt halten und die Zündtaste drücken oder das Gas mit einem Streichholz anzünden. Den Regler etwa weitere 10 Sekunden eingedrückt halten. Hinweis Der Herd muss über eine geeignete Herdsteuerung mit einem doppelpoligen Schalter mit einer Kontakttrennung von mindestens 3 mm in allen Polen an die korrekte Stromversorgung angeschlossen werden, wie auf dem Spannungsschild am Herd angegeben. Dieser Herd darf nicht an eine normale Haushaltssteckdose angeschlossen werden. Die gesamte elektrische Belastung des Geräts beträgt etwa 15,6 kW. Die verwendete Kabelgröße sollte für diese Belastung geeignet sein und alle örtlichen Anforderungen erfüllen. Wenn Sie den Regler loslassen und der Gasbrenner ausgeht, hat die Sicherheitsvorrichtung nicht gehalten. Wiederholen Sie den Vorgang nach einer Minute. Drücken Sie den Regler etwas länger und evtl. ein wenig fester ein. Zugriff auf den Netzanschluss erhalten Sie durch Entfernen des elektrischen Klemmenanschlusskastens an der Rückwand. Grill Die Grillfachtür öffnen. Schalten Sie den Grillregler ein und kontrollieren Sie, ob sich der Grill erhitzt. Das Netzkabel an die korrekten Anschlüsse für Ihre Stromversorgungsart anschließen. Bitte beachten Sie, dass der maximale Kabeldurchmesser für die Schraubanschlüsse 6mm2 und für die Dreistift-Verbindungen 10mm2 beträgt. Backofenprüfung Die Uhr muss auf die Uhrzeit eingestellt sein, bevor die Backöfen funktionieren. Zur Einstellung der Uhrzeit siehe Abschnitt „Die Uhr“. Die Backöfen einschalten und kontrollieren, ob sie sich erwärmen. Die Öfen ausschalten. Anbringen des Sockels Die 3 Schrauben an der vorderen Unterkante des Herdes lösen. Das mittlere Schlüsselloch über die mittlere Schraube haken. Jedes Endschlüsselloch verdrehen und auf seine jeweiligen Schrauben setzen. Die Befestigungsschrauben anziehen. Backofenleuchten Die Backofenlichtschalter drücken und kontrollieren, ob die Leuchten funktionieren. Anm. Die Glühlampen der Öfen sind nicht Bestandteil der Garantie. Kundendienst Bitte informieren Sie den Benutzer über die Bedienung des Herdes und übergeben Sie ihm diese Anleitung. Vielen Dank.

Deutsch Die Bedienblende anheben, nach vorne ziehen und die Verdrahtung von der Rückseite trennen. Wartungshinweise Vor Aufnahme der Reparatur von der Stromzufuhr trennen, vor allem bevor folgende Teile entfernt werden: Bedienblende, Seitenabdeckungen, Keramikkochfeld oder alle elektrischen Bauteile oder Abdeckkästen. Vor dem Wiederanschluss an die Stromversorgung ist sicherzustellen, dass das Gerät elektrisch sicher ist. In der umgekehrten Reihenfolge zusammenbauen. Beim Ersetzen von Leitungen bitte den Schaltplan zu Rate ziehen. Funktion der Zeitschaltuhr kontrollieren.

5. Backofenlichtschalter

1. Seitenabdeckung entfernen

Die Bedienblende entfernen (siehe 4). Von der Stromversorgung trennen. Anm.: Der alte Schalter wird beim Entfernen ggf. zerstört. Den Herd nach vorne ziehen. Den Schalterknopf und den alten Schalter von seiner Einfassung entfernen. Dazu den Schalterkörper hinter der Bedienblende greifen und scharf drehen. Die Schaltereinfassung kann dann durch Zurückfalten seiner Sperrflügel und Drücken nach vorne entfernt werden. Die neue Einfassung an der Bedienblende anbringen. Dazu zunächst den erhabenen Keil an seinem Gehäuse mit dem Ausschnitt in der Bedienblende ausrichten und ihn von vorne eindrücken. Den neuen Schalter an der Einfassung montieren. Dazu die Keilabschnitte ausrichten und eindrücken. Den neuen Knopf durch Eindrücken von vorne anbringen. Die aufgesteckten Bedienblendenendabschlüsse an jedem Ende abziehen und die Endbefestigungsschrauben unter dem Endabschluss entfernen. Die Bedienblende in umgekehrter Reihenfolge wieder einbauen und auf richtige Funktion überprüfen. Die Sicherungsschrauben für jede Blende entfernen (1 vorne und 2 hinten). Die Sicherungsschrauben vorne unten (eine auf jeder Seite) befinden sich unter der Unterkante an den vorderen Ecken der Seitenabdeckungen.

6. Elektronische Zeitschaltuhr entfernen

Von der Stromversorgung trennen. Die Zeitschaltuhrregler abziehen und die Bedienblende entfernen (siehe 4). Die Zeitschaltuhr mit Halterung durch Entfernen der zwei Befestigungsschrauben von der Blende entfernen. Die Zeitschaltuhr durch Eindrücken der Kunststofflaschen am Zeitschaltuhrgehäuse von ihrer Halterung entfernen und gleichzeitig die Einheit nach vorne ziehen. In umgekehrter Reihenfolge zusammenbauen.

2. Keramikkochfeld anheben

Von der Stromversorgung trennen. In umgekehrter Reihenfolge zusammenbauen. Beim Ersetzen von Leitungen bitte den Schaltplan zu Rate ziehen. Funktion der Zeitschaltuhr kontrollieren. Den Herd nach vorne ziehen. Die aufgesteckten Bedienblendenendabschlüsse an jedem Ende abziehen und die Endbefestigungsschrauben unter dem Endabschluss entfernen.

7. Einen Thermostat entfernen

Die Sicherungsschrauben vorne unten (eine auf jeder Seite) entfernen. Diese befinden sich unter der Unterkante an den vorderen Ecken der Seitenabdeckungen. Das Keramikkochfeld anheben (siehe 2). Die Bedienblende entfernen (siehe 4). Die entsprechende Ofentür öffnen und die Ofenbleche und roste entfernen. Die Seitenabdeckungen abschwenken, um Zugang zu den Kochfeldbefestigungsschrauben (1 pro Seite) vorne oben an den Seitenleisten zu erhalten. Diese Schrauben entfernen. Rechter Backofen Die Thermostatglasabdeckung entfernen (2 Schrauben). Das Thermostatglas aus den Clips in der Ofenrückseite herausnehmen. Vorsicht Linker Backofen Das Material des Keramikkochfelds ist an der Unterseite weitaus empfindlicher für Kratzer als an der Oberseite. Den Herd nach vorne ziehen, um Zugriff auf den Abdeckkasten hinten am Herd zu erhalten. Die Schrauben der Abdeckung entfernen und diese abheben. Das Keramikkochfeld vorne anheben und mit einer nichtmetallischen Stütze abstützen. Die Thermostatkapillare aus dem Ofen herausführen. Die Verkabelung vom Thermostat lösen. Die 2 Schrauben, die das Thermostat an der Befestigung halten, entfernen. Das neue Thermostat anbringen und in umgekehrter Reihenfolge zusammenbauen. Sicherstellen, dass das Glas an der Ofenrückseite angeklemmt und mittig zwischen den Clips befestigt ist. Darauf achten, die Unterseite der Keramik nicht zu berühren oder zu verkratzen, da dies das Material schwächt und zum Zerplatzen der Oberseite führt.

3. Ein Kochfeldelement austauschen

Das Keramikkochfeld anheben (siehe 2). Die Elemente sind jetzt zugänglich.

Funktion des Thermostats kontrollieren.

8. Grillregler austauschen

Bedienblende entfernen Das Keramikkochfeld anheben (siehe 2). Die Bedienblende entfernen (siehe 4). Die Verkabelung vom Regler lösen. Die 2 Schrauben, die den Regler an der Befestigung halten, entfernen. Den neuen Regler anbringen und in umgekehrter Reihenfolge zusammenbauen. Auf richtige Funktion überprüfen. Von der Stromversorgung trennen. Den Handlauf durch Entfernen der 2 Schrauben der Endhalterung abnehmen.

9. Grillaußentürverkleidung entfernen

Die linke Ofentür öffnen und 2 Schrauben vom unteren Rand der Grilltür entfernen. Die Grilltür öffnen, die Außenverkleidung der Grilltür abstützen und zwei Schrauben oben von der Innenfläche der Grilltür entfernen. In umgekehrter Reihenfolge zusammenbauen. Die aufgesteckten Bedienblendenendabschlüsse an jedem Ende abziehen und die Endbefestigungsschrauben unter dem Endabschluss entfernen.

10. Grilltür entfernen

Die linke Seitenabdeckung entfernen (siehe 1). Die Bedienblende entfernen (siehe 4). Die mittlere Abdeckleiste entfernen (5 Schrauben, 2 oben, 2 unten, 1 in der Mitte). Die zwei Senkschrauben (1 pro Seite) entfernen, mit denen die Grillscharnierarme vorne am Grillraum befestigt sind. Alle Knebel abziehen. Die Grill- und Backofentüren öffnen und die Befestigungsschrauben unter der Bedienblende entfernen. Die Schrauben direkt unter der Uhr sind für die Uhrhalterung – diese zu diesem Zeitpunkt noch nicht entfernen.

Deutsch HINWEIS: Die Arme sind mit Federn vorgespannt. Die Grilltür vorsichtig entfernen. Die Dichtungen behalten.

14. Ofentürdichtung austauschen

Die Ofentür öffnen. Die Dichtung wird an der hinteren Fläche durch kleine Häkchen gehalten. Die Dichtung an der Ecke diagonal von der Türmitte abziehen, bis dieses Häkchen gelöst wurde. Das nächste Häkchen ähnlich lösen und dies für alle Häkchen wiederholen. In umgekehrter Reihenfolge zusammenbauen und dabei sicherstellen, dass die Dichtung zwischen dem Scharnierarm und der Vorderseite des Grillraums befestigt wird.

11. Hauptofentür entfernen

Die Ofentür öffnen und das Handyrack (falls vorhanden) entfernen. Dazu eine Seite aus der Halterung an der Tür ausschnappen und die andere Seite herausschieben. Die Tür abstützen und die beiden Schrauben, mit denen das obere Scharnier und die Dichtung an der Herdvorderseite befestigt sind, entfernen. Die Tür vom unteren Scharnier entfernen, indem sie leicht angehoben und nach außen bewegt wird. In umgekehrter Reihenfolge zusammenbauen.

12. Außenverkleidung der Hauptofentür austauschen

Beim Anbringen einer neuen Dichtung die Verbindungsstelle der Dichtung unten platzieren. Die neue Dichtung in eines der Ecklöcher der Tür einhaken und nacheinander alle Häkchen um die Tür herum einhaken.

15. Schließhaken der Ofentür verstellen

Die zwei Kunststoffblindstopfen aus den Türgriffen entfernen. Die 4-mmSechskantkopfschrauben, mit denen der Griff an der Tür befestigt ist, mit dem Innensechskantschlüssel entfernen. Die Ofentür öffnen, die Kontermutter unten am Schließhaken lösen und nach Bedarf ein- oder ausschrauben, bis die richtige Passform erreicht ist. Die Kontermutter wieder anziehen. Zwei Schrauben von jeder Seite der Ofentür entfernen.

16. Tohen Ofentür entfernenentfernen

Die Ofentür öffnen. Die Tür abstützen und die beiden Schrauben, mit denen das obere Scharnier und die Dichtung an der Herdvorderseite befestigt sind, entfernen. Die Tür vom unteren Scharnier entfernen, indem sie leicht angehoben und nach außen bewegt wird. In umgekehrter Reihenfolge zusammenbauen.

17. Außenverkleidung der hohen Ofentür austauschen

Die Ofentür entfernen (siehe 16). Die Tür nach unten auf eine geeignete Fläche legen und 2 Schrauben vom unteren Rand der Tür und 2 Schrauben von der Innenfläche der Tür entfernen.Die äußere Türverkleidung entfernen. Den Türgriff durch Lösen von 2 Schrauben entfernen. 2 Kreuzschlitzschrauben, mit denen die Türgriffhalterung an der Türverkleidung befestigt ist, entfernen.Die Türgriffhalterung und den Türgriff an der neuen Verkleidung anbringen.Die Verkleidung an der Tür anbringen. Darauf achten, dass der Sensor der Temperaturanzeige durch die Gummitülle an der Tür abgedichtet ist. In umgekehrter Reihenfolge zusammenbauen. Die äußere Türverkleidung entfernen. Türgriff an neuer Verkleidung anbringen. Die Kunststoffstopfen in die Befestigungslöcher setzen. Die Griffe sollten über den Befestigungselementen sein. Die Verkleidung an der Tür anbringen. In umgekehrter Reihenfolge zusammenbauen.

13. Türriegel der Hauptofentür austauschen

Die äußere Türverkleidung entfernen (siehe 12). Die Schrauben „B“, mit denen der Schnapper an der inneren Türverkleidung befestigt ist, entfernen.

18. Innere Ofenrückwand entfernen

Die Ofentür öffnen. Die Ofenroste und -bleche entfernen. Am linken Ofen die 2 Befestigungsschrauben lösen, mit denen das Thermostatglas befestigt ist. Den neuen Schnapper anbringen und in umgekehrter Reihenfolge zusammenbauen. Die richtige Türfunktion kontrollieren.

21. Grillelement entfernen

Von der Stromversorgung trennen. Die Grillwanne aus dem Grillraum nehmen. Aus dem Innenraum des Grillfachs den emaillierten Frontschutz vom Grilldach, 2 Schrauben und Unterlegscheiben entfernen. 2 Schrauben und Unterlegscheiben, mit denen der Frontträger des Grillelements befestigt ist, entfernen. Jeweils 1 Schraube von jedem Grillelement entfernen und die Grillelemente aus dem Grillraum herausnehmen. Die Kabel trennen und die Ersatzelemente anschließen. Die Teile in umgekehrter Reihenfolge zusammenbauen. Funktion des Grills kontrollieren.

22. Unteres und oberes Element des linken Ofens

entfernen Von der Stromversorgung trennen. Unteres Element Den Herd nach vorne ziehen, um Zugriff auf die Abdeckkästen hinten am Gerät zu erhalten. Die Befestigungselemente der Abdeckung entfernen und die Abdeckung abheben. Die Befestigungselemente entfernen, mit denen die innere Rückwand hinten am Ofen befestigt ist. Die Abdeckung abnehmen. In umgekehrter Reihenfolge wieder zusammenbauen. Sicherstellen, dass die Befestigungselemente fest angezogen sind. Am linken Ofen die 2 Befestigungsschrauben lösen, mit denen das Thermostatglas befestigt ist. Die Schrauben entfernen, mit denen die innere Rückwand hinten am Ofen befestigt ist. Die Abdeckung abnehmen. In umgekehrter Reihenfolge wieder zusammenbauen. Sicherstellen, dass die Befestigungselemente fest angezogen sind.

19. Ein Ofengebläse ersetzen

Von der Stromversorgung trennen. Das Gerät nach vorne ziehen, um Zugriff auf die Abdeckkästen hinten am Gerät zu erhalten. Die Befestigungselemente der Abdeckung entfernen und die Abdeckung abheben. Die Gebläseverdrahtung entfernen und die Anschlusspositionen notieren. Die innere Rückwand wie in Abschnitt 18 beschrieben entfernen. Die Gebläselamellen festhalten und die mittlere Mutter (Linksgewinde), Messingunterlegscheiben, Gebläselamelle und Sprengring lösen. Die Befestigungselemente des Gebläses lösen und hinten aus der Vertiefung nehmen. Das Ersatzgebläse einsetzen und die Teile in umgekehrter Reihenfolge zusammenbauen. Sicherstellen, dass der Ofen zufrieden stellend funktioniert. Die 2 Schrauben „A“ entfernen und die Platte herunterfallen lassen.

20. Ein Ofengebläseelement entfernen

Von der Stromversorgung trennen. Die innere Rückwand wie in Abschnitt 18 beschrieben entfernen. Die 2 Schrauben B entfernen und dabei das Element am unteren Blech halten. Die Kabel trennen und ihre Positionen notieren. Das untere Element herausziehen. Das neue Element anbringen und die Teile in umgekehrter Reihenfolge zusammenbauen. Oberes Element Die linke Ofentür öffnen und die Befestigungselemente lösen, mit denen der Hitzeschutz befestigt ist. Die Befestigungsteile der oberen Elementhalterung entfernen und das Element herausnehmen. Das Element ersetzen und die Teile in umgekehrter Reihenfolge zusammenbauen. Sicherstellen, dass der Ofen zufrieden stellend funktioniert. Die Befestigungsteile des Elements im Ofen entfernen und das Element vorsichtig herausnehmen. Die Kabel trennen und das Ersatzelement anschließen. Die Teile in umgekehrter Reihenfolge zusammenbauen. Sicherstellen, dass der Ofen richtig funktioniert.

23. Ofenglühlampe austauschen

Von der Stromversorgung trennen. Die Ofenroste und -bleche entfernen. Die Glühlampe ausschrauben. Eine Glühlampe mit 15 W, 125-130 V und Schraubfassung, FÜR BACKÖFEN, einschrauben. Es muss eine spezielle Glühlampe sein, die bis 300 °C wärmebeständig ist.

Deutsch Technische Daten INSTALLATEUR: Bitte überlassen Sie diese Anleitung dem Benutzer. DATENSCHILDBEFESTIGUNG: Herdseitenleiste unten rechts (Schublade herausziehen) Abmessungen Gesamthöhe min 900mm Gesamtbreite 900mm (Siehe: „Aufstellen des Herdes“) Gesamttiefe 648mm Platz zur Befestigung Siehe: „Aufstellen des Herdes“ Mindestraum über Kochplatte 650mm max 925mm Nennwerte Gesamtlast bei 230 V 14,8 kW (ungefähre Gesamtsumme inkl. Ofenbeleuchtung, Ofengebläse usw.) Kochfeld: Die Backöfen Energieeffizienzklasse auf einer Skala von A (niedriger Verbrauch) bis G (hoher Verbrauch) Energieverbrauch Bei Standardbeladung Nettovolumen (Liter) Typ Kochzeit bei Standardbeladung (Minuten) Multifunktionsofen Umluft/Heißluft
