BEDIENUNGSANLEITUNG 2160TST KRANZLE
Ein/Ausschalter mit Kontrollampe
und Motorschutz
Technologie Kränzle 12
Kränzle 2195 TS / TS T: 8 l/min
Kränzle 2175 TS / TS T: 12 l/min
12 Technologie Kränzle
Kränzle 2160 TS / TS T, Kränzle 2195 TS / TS T, Kränzle 2175 TS / TS T,
Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen
Kränzle 2160 TS / TS T: 87 dB (A) Kränzle 2195 TS / TS T: 87 dB (A) Kränzle 2175 TS / TS T: 89 dB (A)
Kränzle 2160 TS / TS T: 89 dB (A) Kränzle 2195 TS / TS T: 89 dB (A) Kränzle 2175 TS / TS T: 91 dB (A)
I. Kränzle GmbH Elpke 97 D - 33605 Bielefeld
Bielefeld, 21.12.2009
$$ \mathrm {h i n i t} $$
Droitsch
(Le gérant)
| Pos. | Désignation | Qté | N° de réf. |
| 1 | Motor-Pumpen-Einheit mit Elektrik | ||
| K 2160 TS | 1 | 48.060 | |
| K 2160 TS T | 1 | 48.061 | |
| K 2195 TS | 1 | 48.062 | |
| K 2195 TS T | 1 | 48.063 | |
| K 2175 TS | 1 | 48.064 | |
| K 2175 TS T | 1 | 48.065 | |
| 1.1 | Motor-Pumpen-Einheit ohne Elektrik | ||
| K 2160 TS | 1 | 48.060 1 | |
| K 2160 TS T | 1 | 48.061 1 | |
| K 2195 TS | 1 | 48.062 1 | |
| K 2195 TS T | 1 | 48.063 1 | |
| K 2175 TS | 1 | 48.064 1 | |
| K 2175 TS T | 1 | 48.065 1 | |
| 2 | Fahrgestell | 1 | 48.000 |
| 3 | Versteifungsblech | 1 | 48.010 |
| 4 | Schraube 6,0 x 30 | 6 | 43.423 |
| 5 | Schraube M 8 x 12 | 4 | 40.122 |
| 6 | Achshalter | 1 | 48.003 |
| 7 | Schraube M 6 x 40 | 2 | 48.012 |
| 8 | Standfuß links + rechts | 1 | 48.005 |
| 10 | Käfigmutter M6 | 2 | 48.011 |
| 11 | Schraube 5,0 x 30 | 2 | 43.418 |
| 12 | Rad d210mm | 2 | 44.538 |
| 13 | Scheibe 40 x 6 x 1,5 (Stahl) | 2 | 45.216 7 |
| 14 | Kunststoffsenkschraube 5,0 x 20 | 2 | 45.421 1 |
| 15 | Radkappe | 2 | 46.011 |
| 16 | Gummipuffer 20 x 25 | 2 | 48.013 |
| 17.1 | Frontplatte „K 2160 TS“ | 1 | 48.002 1 |
| 17.2 | Frontplatte „K 2160 TS T“ | 1 | 48.002 2 |
| 17.3 | Frontplatte „K 2195 TS“ | 1 | 48.002 3 |
| 17.4 | Frontplatte „K 2195 TS T“ | 1 | 48.002 4 |
| 17.5 | Frontplatte „K 2175 TS“ | 1 | 48.002 5 |
| 17.6 | Frontplatte „K 2175 TS T“ | 1 | 48.002 6 |
| 18 | Knickschutz | 1 | 48.004 |
| 19 | Schraube 5,0 x 14 | 2 | 43.426 |
| 28 | O-Ring 9,3 x 2,4 | 2 | 13.273 |
| 29 | Hochdruckschlauch NW 6 10 m (TS-Geräte) | 1 | 43.416 |
| 30 | Midi -Pistole mit Verlängerung | 1 | 12.160 |
| 31.1 | Vario-Jet 03 mit Lanze 400 mm für K 2195 TS / TST | 1 | 41.156 2 |
| 31.2 | Vario-Jet 042 mit Lanze 400 mm für K 2160 TS / TST + K 2175 TS / TST | 1 | 41.156 |
| 32.1 | Schmutz-Killer 03 mit Lanze 400 mm für K 2195 TS / TST | 1 | 41.073 8 |
| 32.2 | Schmutz-Killer 042 mit Lanze 400 mm für K 2160 TS / TST + K 2175 TS / TST | 1 | 41.571-04 |
32
| Pos. | Désignation | Qté | N° de réf. |
| 1 | Ventilgehäuse | 1 | 42.160 3 |
| 2 | Ventilstopfen | 5 | 41.714 |
| 2.1 | Ventilstopfen mit R1/4" IG | 1 | 42.102 |
| 3 | Dichtstopfen M 10 x 1 | 1 | 43.043 |
| 4 | Ventile (grün) für APG-Pumpe | 6 | 41.715 1 |
| 5 | O-Ring 16 x 2 | 6 | 13.150 |
| 6 | O-Ring 15 x 2 | 6 | 41.716 |
| 7 | Dichtstopfen R1/4" mit Bund | 1 | 42.103 |
| 8 | Ausgangsteil (TST) | 1 | 40.522 |
| 8.1 | Ausgangsteil (TS) | 1 | 40.522 2 |
| 9 | Dichtstopfen M 8 x 1 | 2 | 13.158 |
| 10 | O-Ring 18 x 2 | 1 | 43.446 |
| 11 | Aluminium - Dichtring | 3 | 13.275 |
| 12 | Verschraubung Ermeto R1/4" x 8 | 1 | 41.042 |
| 13 | O-Ring 11 x 1,5 | 1 | 12.256 |
| 14 | Edelstahlsitz ∅ 7 | 1 | 14.118 |
| 15 | Sprengring | 1 | 12.258 |
| 16 | Edelstahlkugel ∅10 | 1 | 12.122 |
| 17 | Rückschlagfeder „K" | 1 | 14.120 1 |
| 27 | Druckring | 3 | 41.018 |
| 28 | Manschette 18 x 26 x 4/2 | 3 | 41.013 |
| 28.1 | Gewebemanschette 18 x 26 x 4/2 | 3 | 41.013 1 |
| 29 | Backring 18 x 26 | 6 | 41.014 |
| 30 | O-Ring 28,3 x 1,78 | 3 | 40.026 |
| 31 | Leckagering 18 mm | 3 | 41.066 |
| 32 | Zwischenring 18 mm | 3 | 41.015 2 |
| 33 | Verschlussstopfen R3/8" | 1 | 14.113 |
| 34 | Kupferring 17 x 22 x 1,5 | 1 | 40.019 |
| 37 | Verschlussschraube M10x1 | 1 | 13.385 |
| 38 | O-Ring 6x1,5 | 2 | 13.386 |
| 39 | Saugzapfen Schlauchanschluss | 1 | 13.236 |
| 40 | Edelstahlkugel 5,5 mm | 1 | 13.238 |
| 41 | Edelstahlfeder | 1 | 13.239 |
| 42 | Kupferring 14 x 20 x 1,5 | 1 | 42.104 |
| 43 | Innensechskantschraube M 8 x 30 | 2 | 41.036 1 |
| 44 | Innensechskantschraube M 8 x 55 | 2 | 41.017 1 |
| 46 | Sauganschluß | 1 | 41.016 |
| 47 | Wasserfilter | 1 | 41.046 2 |
| 48 | Gummi Dichtring | 1 | 41.047 1 |
| 49 | Steckkupplung | 1 | 41.047 4 |
| 50 | O-Ring | 1 | 41.047 3 |
Reparatur-Sätze:
| Reparatursatz Manschetten 18 mmbestehend aus je3 x Pos. 27, 3 x Pos. 28; 3 x Pos. 28.1; 6 x Pos. 29; 3 x Pos. 30 | 41.049 1 |
| Reparatursatz Ventile für APG-Pumpebestehend aus je 6 x Pos. 4; 6 x Pos. 5; 6 x Pos. 6 | 41.748 1 |
34
| Pos. | Désignation | Qté | N° de réf. |
| 1 | Ventilgehäuse | 1 | 42.163 3 |
| 2 | Ventilstopfen | 5 | 41.714 |
| 2.1 | Ventilstopfen mit R1/4" IG | 1 | 42.102 |
| 3 | Dichtstopfen M 10 x 1 | 1 | 43.043 |
| 4 | Ventile (grün) für APG-Pumpe | 6 | 41.715 1 |
| 5 | O-Ring 16 x 2 | 6 | 13.150 |
| 6 | O-Ring 15 x 2 | 6 | 41.716 |
| 7 | Dichtstopfen R1/4" mit Bund | 1 | 42.103 |
| 8 | Ausgangsteil (TST) | 1 | 40.522 |
| 8.1 | Ausgangsteil (TS) | 1 | 40.522 2 |
| 9 | Dichtstopfen M 8 x 1 | 2 | 13.158 |
| 10 | O-Ring 18 x 2 | 1 | 43.446 |
| 11 | Aluminium - Dichtring | 3 | 13.275 |
| 12 | Verschraubung Ermeto R1/4" x 8 | 1 | 41.042 |
| 13 | O-Ring 11 x 1,5 | 1 | 12.256 |
| 14 | Edelstahlsitz ∅ 7 | 1 | 14.118 |
| 15 | Sprengring | 1 | 13.147 |
| 15 | Edelstahlkugel ∅10 | 1 | 12.122 |
| 17 | Rückschlagfeder „K" | 1 | 14.120 1 |
| 27 | Stützring rot 15mm | 3 | 42.913 |
| 28 | Manschette weich 15mm | 3 | 42.902 |
| 28.1 | Manschette Gewebe 15mm | 3 | 42.902 1 |
| 29 | Backring 15 x 24 | 6 | 42.903 |
| 30 | O-Ring 28,3 x 1,78 | 3 | 40.026 |
| 31 | Leckagering 15 mm | 3 | 42.905 |
| 32 | Zwischenring 15 mm | 3 | 42.904 1 |
| 33 | Verschlussstopfen R3/8" | 1 | 14.113 |
| 34 | Kupferring 17 x 22 x 1,5 | 1 | 40.019 |
| 37 | Verschlussschraube M10x1 | 1 | 13.385 |
| 38 | O-Ring 6x1,5 | 2 | 13.386 |
| 39 | Saugzapfen Schlauchanschluss | 1 | 13.236 |
| 40 | Edelstahlkugel 5,5 mm | 1 | 13.238 |
| 41 | Edelstahlfeder | 1 | 13.239 |
| 42 | Kupferring 14 x 20 x 1,5 | 1 | 42.104 |
| 43 | Innensechskantschraube M 8 x 30 | 2 | 41.036 1 |
| 44 | Innensechskantschraube M 8 x 55 | 2 | 41.017 1 |
| 46 | Sauganschluss | 1 | 41.016 |
| 47 | Wasserfilter | 1 | 41.046 2 |
| 48 | Gummi Dichtring | 1 | 41.047 1 |
| 49 | Steckkupplung | 1 | 41.047 4 |
| 50 | O-Ring | 1 | 41.047 3 |
Reparatur-Sätze:
| Reparatursatz Manschetten 15 mm | 42.911 |
| bestehend aus je | |
| 3 x Pos. 27; 3 x Pos. 28; 3 x Pos. 28.1; 6 x Pos. 29; 3 x Pos. 30 |
| Reparatursatz Ventile für APG-Pumpe | 41.748 1 |
| bestehend aus je 6 x Pos. 4; 6 x Pos. 5; 6 x Pos. 6 |
36
| 70 | Steuerkolben kpl. mit Handrad | 40.490 |
| 71 | Rep.- Satz Druckschaltermechanik | 15.009 3 |
| 72 | Druckschalter kpl. | 41.300 6 |
| 73.1 | Ventilgehäuse kpl. ohne Manometer (K2160 TS, K2175 TS) | 48.050 |
| 73.2 | Ventilgehäuse kpl. ohne Manometer (K2160 TST, K2175 TST) | 48.050 1 |
| 73.3 | Ventilgehäuse kpl. ohne Manometer (K2195 TS) | 48.051 |
| 73.4 | Ventilgehäuse kpl. ohne Manometer (K2195 TST) | 48.051 1 |
| Pos. | Désignation | Qté | N° de réf. |
| 5 | O-Ring 16 x 2 | 1 | 13.150 |
| 5.1 | O-Ring 13,94 x 2,62 | 1 | 42.167 |
| 8 | O-Ring 11 x 1,44 | 1 | 12.256 |
| 9 | Edelstahlsitz | 1 | 14.118 |
| 10 | Sicherungsring | 1 | 13.147 |
| 11 | Edelstahlkugel | 1 | 13.148 |
| 12 | Edelstahlfeder | 1 | 14.119 |
| 13 | Verschlussschraube | 1 | 14.113 |
| 14 | Steuerkolben | 1 | 14.134 |
| 15 | Parbaks 16 mm | 1 | 13.159 |
| 16 | Parbaks 8 mm | 1 | 14.123 |
| 17 | Spanstift | 1 | 14.148 |
| 18 | Kolbenführung spezial | 1 | 42.105 |
| 19 | Kontermutter M 8 x 1 | 2 | 14.144 |
| 20 | Ventilfeder schwarz | 1 | 14.125 |
| 21 | Federdruckscheibe | 1 | 14.126 |
| 22 | Nadellager | 1 | 14.146 |
| 23 | Handrad AM-Pumpe | 1 | 40.457 |
| 24 | Kappe Handrad AM-Pumpe | 1 | 40.458 |
| 25 | Elastic-Stop-Mutter M 8 x 1 | 1 | 14.152 |
| 26 | Manometer 0-250 Bar | 1 | 15.039 |
| 27 | Aluminium-Dichtring | 2 | 13.275 |
| 40 | Sechskant - Mutter M 4 | 2 | 12.138 |
| 42 | Druckfeder 1 x 8,6 x 30 | 1 | 40.520 |
| 50 | O-Ring 3,3 x 2,4 | 1 | 12.136 |
| 51 | Führungsteil Steuerstößel | 1 | 15.009 1 |
| 52 | O-Ring 13 x 2,6 | 1 | 15.017 |
| 53 | O-Ring 14 x 2 | 1 | 43.445 |
| 54 | Parbaks 4mm | 2 | 12.136 2 |
| 55 | Stützscheibe | 2 | 15.015 1 |
| 56 | Edelstahlfeder | 1 | 15.016 |
| 57 | Steuerstößel | 1 | 15.010 2 |
| 58 | Parbaks 7mm | 1 | 15.013 |
| 59 | Stopfen M 10 x 1 (durchgebohrt) | 1 | 13.385 1 |
| 60 | Gehäuse Elektroschalter | 1 | 15.007 |
| 61 | Gummimanschette PG 9 | 1 | 15.020 |
| 62 | Scheibe PG 9 | 1 | 15.021 |
| 63 | Verschraubung PG 9 | 1 | 15.022 |
| 64 | Kabel 2x 1,5 mm^2 | 1 | 15.019 1 |
| 65 | Blechschraube 2,8 x 16 | 6 | 15.024 |
| 66 | Deckel Elektroschalter | 1 | 15.008 |
| 67 | O-Ring 44 x 2,5 | 1 | 15.023 |
| 68 | Mikroschalter | 1 | 15.018 |
| 69 | Zylinderschraube M 4 x 22 | 2 | 15.025 |
38

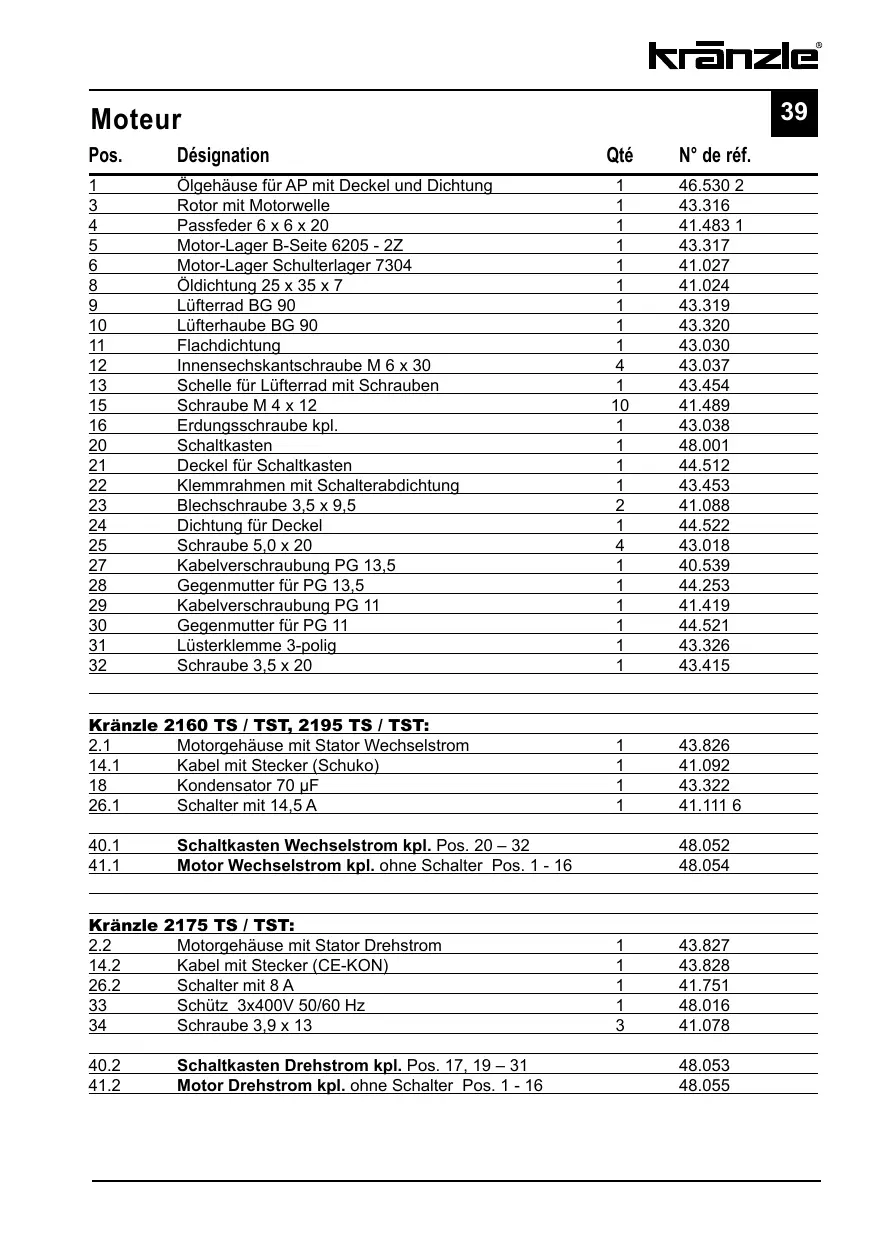

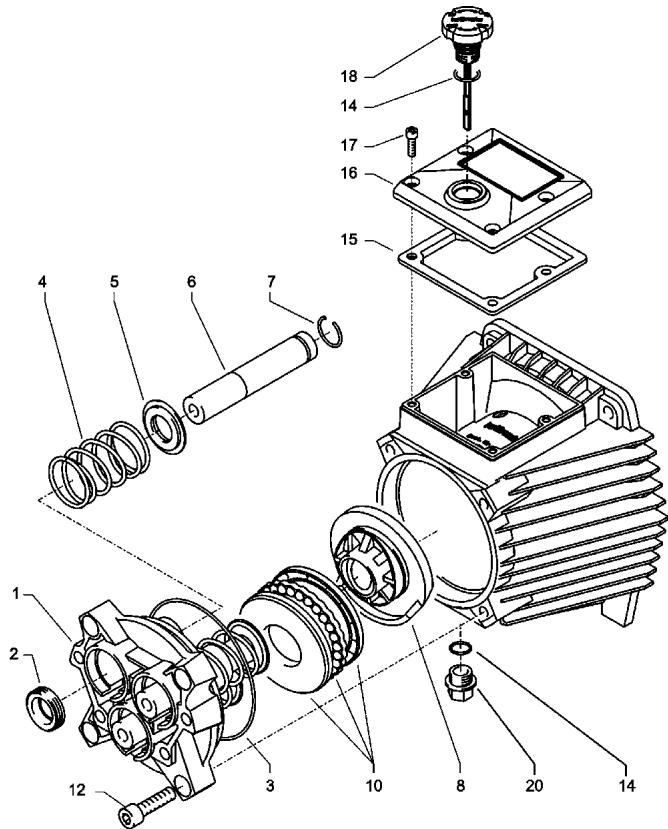

| Pos. | Désignation | Qté | N° de réf. |
| 1 | Ölgehäuse für AP mit Deckel und Dichtung | 1 | 46.530 2 |
| 3 | Rotor mit Motorwelle | 1 | 43.316 |
| 4 | Passfeder 6 x 6 x 20 | 1 | 41.483 1 |
| 5 | Motor-Lager B-Seite 6205 - 2Z | 1 | 43.317 |
| 6 | Motor-Lager Schulterlager 7304 | 1 | 41.027 |
| 8 | Öldichtung 25 x 35 x 7 | 1 | 41.024 |
| 9 | Lüfterrad BG 90 | 1 | 43.319 |
| 10 | Lüfterhaube BG 90 | 1 | 43.320 |
| 11 | Flachdichtung | 1 | 43.030 |
| 12 | Innensechskantschraube M 6 x 30 | 4 | 43.037 |
| 13 | Schelle für Lüfterrad mit Schrauben | 1 | 43.454 |
| 15 | Schraube M 4 x 12 | 10 | 41.489 |
| 16 | Erdungsschraube kpl. | 1 | 43.038 |
| 20 | Schaltkasten | 1 | 48.001 |
| 21 | Deckel für Schaltkasten | 1 | 44.512 |
| 22 | Klemmrahmen mit Schalterabdichtung | 1 | 43.453 |
| 23 | Blechschraube 3,5 x 9,5 | 2 | 41.088 |
| 24 | Dichtung für Deckel | 1 | 44.522 |
| 25 | Schraube 5,0 x 20 | 4 | 43.018 |
| 27 | Kabelverschraubung PG 13,5 | 1 | 40.539 |
| 28 | Gegenmutter für PG 13,5 | 1 | 44.253 |
| 29 | Kabelverschraubung PG 11 | 1 | 41.419 |
| 30 | Gegenmutter für PG 11 | 1 | 44.521 |
| 31 | Lüsterklemme 3-polig | 1 | 43.326 |
| 32 | Schraube 3,5 x 20 | 1 | 43.415 |

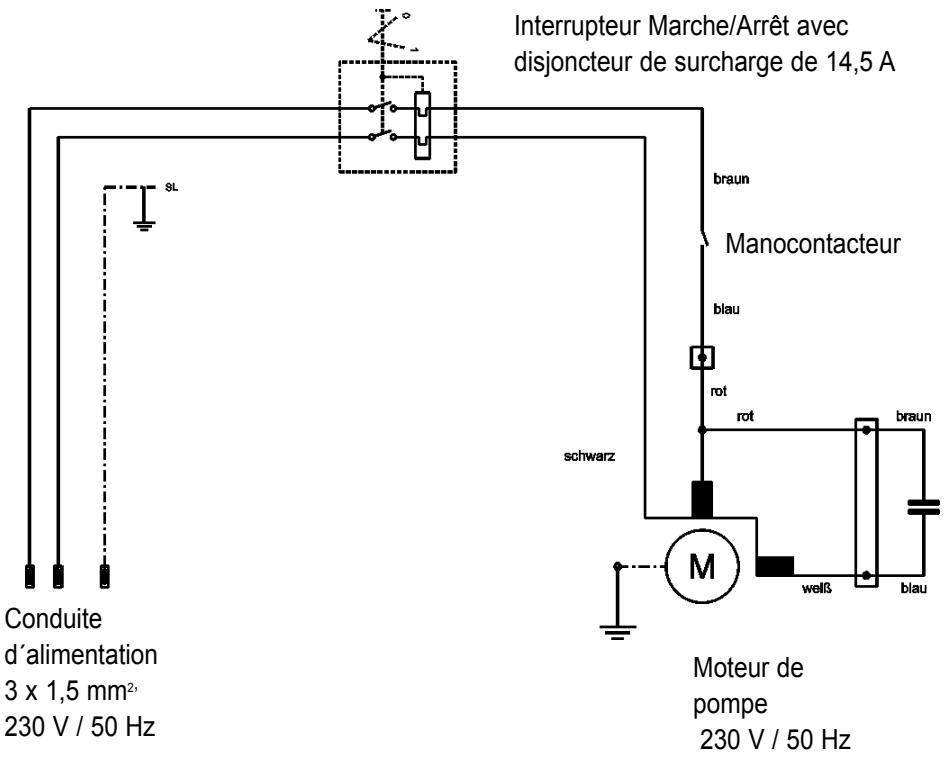

Kränzle 2160 TS / TST, 2195 TS / TST:
| 2.1 | Motorgehäuse mit Stator Wechselstrom | 1 | 43.826 |
| 14.1 | Kabel mit Stecker (Schuko) | 1 | 41.092 |
| 18 | Kondensator 70 μF | 1 | 43.322 |
| 26.1 | Schalter mit 14,5 A | 1 | 41.111 6 |
| 40.1 | Schaltkasten Wechselstrom kpl. Pos. 20 – 32 | 48.052 | |
| 41.1 | Motor Wechselstrom kpl. ohne Schalter Pos. 1 - 16 | 48.054 |

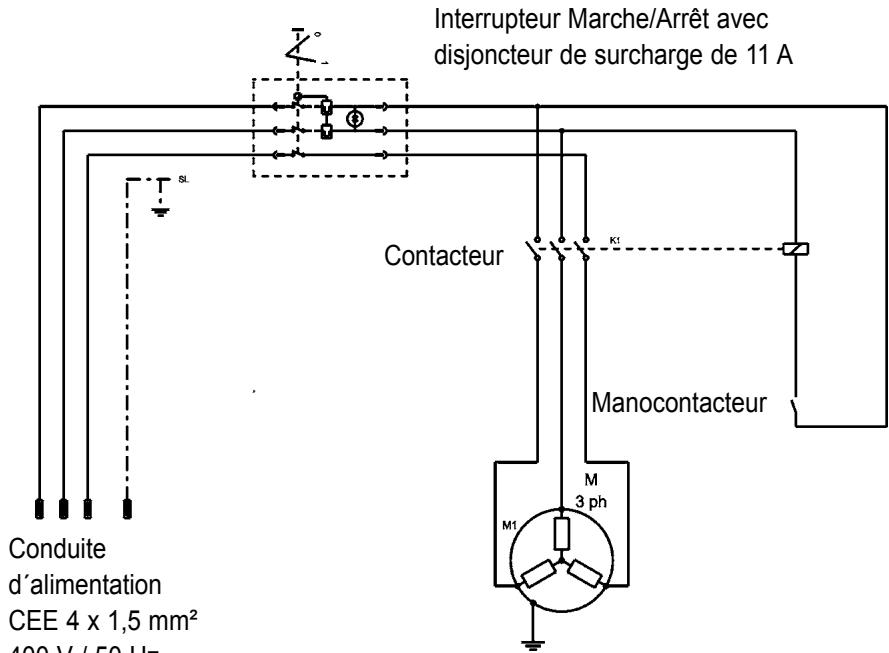

Kränzle 2175 TS / TST:
| 2.2 | Motorgehäuse mit Stator Drehstrom | 1 | 43.827 |
| 14.2 | Kabel mit Stecker (CE-KON) | 1 | 43.828 |
| 26.2 | Schalter mit 8 A | 1 | 41.751 |
| 33 | Schütz 3x400V 50/60 Hz | 1 | 48.016 |
| 34 | Schraube 3,9 x 13 | 3 | 41.078 |
| 40.2 | Schaltkasten Drehstrom kpl. Pos. 17, 19 – 31 | 48.053 | |
| 41.2 | Motor Drehstrom kpl. ohne Schalter Pos. 1 - 16 | 48.055 |
40
Partie transmission
| 1 | Gehäuseplatte für 18 mm Plunger | 1 | 41.020 2 |
| 2 | Öldichtung 18 x 28 x 7 | 3 | 41.031 |
| 3 | O-Ring Viton 88 x 2 | 1 | 41.021 1 |
| 4 | Plungerfeder | 3 | 41.033 |
| 5 | Federdruckscheibe 18 mm | 3 | 41.034 |
| 6 | Plunger 18 mm | 3 | 41.032 1 |
| 7 | Sprengring 18 mm | 3 | 41.035 |
| 8 | Taumelscheibe 12,0° (K2160 TS / TST) | 1 | 41.028-12,0 |
| 8.1 | Taumelscheibe 13,0° (K2175 TS / TST) | 1 | 41.028-13,0 |
| 10 | Axial-Rillenkugellager 3-teilig | 1 | 43.486 |
| 12 | Innensechskantschraube M 8 x 30 | 4 | 41.036 1 |
| 14 | O-Ring 14 x 2 | 2 | 43.445 |
| 15 | Dichtung für Deckel | 1 | 46.531 |
| 16 | Deckel für Ölgehäuse | 1 | 46.532 |
| 17 | Schraube M5x12 | 4 | 41.019 4 |
| 18 | Ölverschlussschraube mit Messstab | 1 | 48.017 |
| 20 | Ölablassstopfen M18x1,5 mit Magnet | 1 | 48.020 |
Partie transmission
| Pos. | Désignation | Qté | N° de réf. |
| 1 | Gehäuseplatte für 15 mm Plunger | 1 | 42.906 |
| 2 | Öldichtung 15 x 24 x 7 | 3 | 42.907 |
| 3 | O-Ring Viton 88 x 2 | 1 | 41.021 1 |
| 4 | Plungerfeder | 3 | 41.033 |
| 5 | Federdruckscheibe 15 mm | 3 | 42.909 |
| 6 | Plunger 15 mm | 3 | 42.908 |
| 7 | Sprengring 15 mm | 3 | 42.910 |
| 8 | Taumelscheibe 14,1° (K2195 TS / TST) | 1 | 41.028-14,1 |
| 10 | Axial-Rillenkugellager 3-teilig | 1 | 43.486 |
| 12 | Innensechskantschraube M 8 x 30 | 4 | 41.036 1 |
| 14 | O-Ring 14 x 2 | 2 | 43.445 |
| 15 | Dichtung für Deckel | 1 | 46.531 |
| 16 | Deckel für Ölgehäuse | 1 | 46.532 |
| 17 | Schraube M5x12 | 4 | 41.019 4 |
| 18 | Ölverschlussschraube mit Messstab | 1 | 48.017 |
| 20 | Ölablassstopfen M18x1,5 mit Magnet | 1 | 48.020 |
42
| Pos. | Désignation | Qté | N° de réf. |
| 1 | Seitenschale | 2 | 48.101 |
| 2 | Trommelteil | 1 | 48.102 |
| 3 | Knickschutz | 1 | 40.162 |
| 4 | Kunststoffschraube 5,0 x 20 | 5 | 43.018 |
| 5 | Antriebswelle | 1 | 48.104 |
| 7 | Lagerklotz links | 1 | 43.810 |
| 8 | Schraube 6,0 x 30 | 4 | 43.423 |
| 9 | Lagerklotz rechts | 1 | 43.811 |
| 10 | Verbindungsrohr | 1 | 48.014 |
| 11 | Wasser-Eingangsteil | 1 | 48.103 |
| 12 | O-Ring 6 x 0,8 | 2 | 40.177 |
| 13 | Handkurbel | 1 | 40.165 |
| 14 | Schraube M 5 x 14 | 1 | 40.536 |
| 15 | Scheibe 5,3 | 1 | 50.152 |
| 16 | Wellensicherungsring 22 mm | 2 | 40.117 |
| 17 | O-Ring 9,3 x 2,4 | 1 | 13.273 |
| 18 | Dichtsatz | 1 | 13.410 1 |
| 19 | Saugzapfen Schlauchanschluss | 1 | 13.236 |
| 20 | Edelstahlkugel 5,5 mm | 1 | 13.238 |
| 21 | Edelstahlfeder | 1 | 13.239 |
| 22 | Eingangsinjektror | 1 | 40.317 |
| 23 | O-Ring 10 x 2 | 1 | 43.068 |
| 24 | O-Ring 6,68 x 1,78 | 1 | 40.585 |
| 25 | Hochdruckschlauch 15m NW6 | 1 | 48.015 |
| 26 | Chemikaliensaugschlauch mit Filter | 1 | 15.038 |
| 30 | Enrouleur complet sans flexible HP | 48.100 |
44
| Pos. | Désignation | Qté | N° de réf. |
| 5 | Rohranschlussteil R1/4“ incl. Pos. 3, 4, 21 | 1 | 12.125 |
| 6 | Scheibe 5,3 DIN9021 | 1 | 50.152 |
| 7 | Abzug-Hebel kpl. | 1 | 12.144 1 |
| 15 | Rohr kunststoffumspritzt bds. R 1/4“ AG | 1 | 15.004 2 |
| 16 | Überwurfmutter ST 30 M22 x 1,5 IG | 1 | 13.276 1 |
| 17 | Außen-Sechskant-Nippel R 1/4“ IG | 1 | 13.277 1 |
| 18 | O-Ring 9,3 x 2,4 | 1 | 13.273 |
| 19 | ST 30-Nippel M 22 x 1,5 | 1 | 13.363 |
| 20 | Rohr 400 lang, bds. M12 x 1 | 1 | 15.002 |
| 21 | Aluminium Dichtring | 6 | 13.275 1 |
| 30 | Klemmstück | 1 | 41.155 2 |
| 31 | Halterung für Klemmstück | 1 | 41.155 4 |
| 32 | Kunststoffhülle | 1 | 41.155 1 |
| 33 | Vario-Jet 03 (K 2195) | 1 | 41.155 9 |
| 33.1 | Vario-Jet 042 (K 2160, K 2175) | 1 | 41.155 6 |
| A | Rep.-Kit | 12.158 |
| Pos: 3, 4, 5, 8, 9,10, 12, 15, 21 | ||
| B | Griff komplett | 12.164 |
| Midi-Pistole kpl. | 12.160 |
| Lanze kpl. mit Vario-Jet 03 (K 2195) | 41.156 2 |
| Lanze kpl. mit Vario-Jet 042 (K 2160, K 2175) | 41.156 |
| Pos. | Désignation | Qté | N° de réf. |
| 1 | Sprühkörper | 1 | 41.520 |
| 2 | O-Ring 6,88 x 1,68 | 1 | 41.521 |
| 3 | Düsensitz | 1 | 41.522 |
| 4 | Düse 03 | 1 | 41.523 4 |
| 4.1 | Düse 045 | 1 | 41.523 |
| 5 | Stabilisator | 1 | 41.524 |
| 6 | O-Ring | 1 | 40.016 1 |
| 7 | Sprühstopfen | 1 | 41.526 |
| 8 | Rohr 400 mm 2x M 12 x 1 | 1 | 41.527 |
| 9 | ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK | 1 | 13.363 |
| 11 | Kappe vorn für Schmutzkiller | 1 | 41.528 1 |
| 12 | Kappe hinten für Schmutzkiller 03 | 1 | 41.542 1 |
| 12.1 | Kappe hinten für Schmutzkiller 042 | 1 | 41.540 2 |
Rep.-Satz Schmutzkiller 03 41.096 1
Rep.-Satz Schmutzkiller 042 41.097
bestehend aus je 1x 2; 3; 4; 5
Schmutzkiller 03 kpl. mit Lanze 41.073 8
Schmutzkiller 042 kpl. mit Lanze 41.072 5
46
Schéma des
connexions Kränzle 2160 / 2195, 230 V, 50 Hz
connexions Kränzle 2175,
400 V, 50 Hz
