BEDIENUNGSANLEITUNG VIP XL HARTAN

geeignet ab 6 Monate, bis 15kg

unter 6 Monate mit einer passenden Tragetasche

VIP XL

geeignet von 0 bis 3 Jahre, bis 15 kg.

Tragetasche nach DIN EN 1466:2008

BodenmaBe: 76,5 x 33,5 cm

These Modèle sind nicht geeignet

zum Joggen oder Skaten.

Kartan

D

GB

F

NL

DK

N

s

FIN

damit sich Ihr Baby sicher und geborgen fuhllt!

1 D Deutschland
11 GB United Kingdom (UK)
23 F La France
35 (NL) Nederlands
47 (DK) Danmark
59 (N) Norge
71 S) Sverige
83 FIN Suomi

Product of Germany

Sicherheit – Qualität und neuste Technik

Noselle Modell hergestellt und getestet nach der Euro-Norm

DIN EN 1888:2005
DIN EN 1466/2008

Sicherheit und Vertrauen

durch schadstoffgeprüche Textillien

1 Schieber
2 Schieberverriegelung
3 Drehgriff Telescopverstellung
4 Radarretierung
5 Feststellbare Schwenkräder
6 Schwenkradhalter
7 Feststellbremse
8 Einstellbare Schwing federierung
9 Riegel für Beinlasche
10 Klimazone
11 Schutzbügelverstellung
12 Verdeck- und Schutzbügel abnehmen
13 Rückenverstellung
14 Sicherheitsgurte
15 Fußstützenverstellung
16 Fußstützenveränderung
17 Automatische Oberteilverriegelung
18+19 Herausfallschutz
20 Sonnenschild
21 Entriebelungssperre
22 Sicherungstaste für Tragebügel
23 Spannbügel für Falttasche
24 Tragebügel
25 Waschbarer Innenausschlag
26 Befestigungsbügel
27 Sonnenschirmhalter

Herzlichen Glückwunsch

Damit sich Ihr Baby sanity und geborgen fuhlt, haben Sie sich fur ein hochwertiges Produkt aus dem Hause Yann entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitätskontrollen geben Ihnen die Sicherheit, dass Sie lange mehr viel Freude an Ihr Xanwag Wagen haben. Die Verarbeitung schadstoffgereprüfter Textilien garantiert Ihnen die Unbedenklichkeit für Ihr Baby.

WICTIG!itte lesen Sie alle Anleitungen vor Gebrauch Ihres Kinder wagens sorgfaltig durch und haben Sie sie fur spate Zwecke und Rückfragen auf. Wenn Sie diese Hinweise nicht beachten, kann das die Sicherheit Ihres Kindes beeintrachtigen.

Wenn Sie Anleitungen nicht verstehen und weitere Informationen benöti-gen, wenden Sie sich an ihren Fachhändler.

Stellen Sie safer, dass auch andere Benutzer über die Funktionen des Wagens und die Sicherheitshinweise informiert sind.

Zur Sicherheit Ihr's Kindes

WARNING! - Prüfen Sie vor dem Gebrauch, dass der Wagen nicht beschädigt ist und keine Teile eingerissen oder gebrochen sind, in thisum Fall den Wagen keinesfalls benutzten.
- Stellen Sie sicher, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.
WANNON! - Lassen Sie das Kind nie unbeaufsichtigt im Wagen.
WARMUNG! Vergewissern Sie sich vor Graebauch, dass alle Verriegelungen geschlossen sind und das Oberteil)sicher befasst ist.
— Das Befahren von Treppen oder Stufen, sowie eine zu schwere Beladung, kann ihren Wagen beschädigten und Ihr Kind gefährden.
- Stellen Sie den Wagen immer mit festgestellter Bremse ab, achten sie in öffentlichen Verkehrsmitteln auf einen sicheren Stand.
WADNNOU: - Kinderwagen, Sportwagen und Tragetasche sind kein Bett oder Wiegenersatz und darüber nur für den Transport verwendet werden.
WARNING! - Der Gebrauch these Kinderwagens zum Joggen, Skaten, o.ä. ist gefährlich und ist deshalb nicht erlaubt.
WARNING! - Halten Sie玩游戏 Kinder vom Wagen fern und让他们 sie nicht mit dem Wagen playen.
WARNING! - Verwenden Sie immer das Rückhaltesystem.
- Befestigen Sie keine Taschen oder Lasten am Schieber, Rückenlehne und Seiten des Wagens, das beeinträchtigt die Standfestigkeit des Wagens.
WARNNO! - Die Regenhaube darf bei abgenommenem Verdeck nicht verwendet werden (Erstickungsgefahr). Die Regenhaube niemals der Sonne aussetzen, wenn sich das Kind im Wagen befindet (Überhützung).
- Halten Sie den Wagen von offenem Feuer und Hitzequellen fern.
WARNING! - Dieses Modell ist geeignet für 1 Kind.
Zweitsitze sind fur dieses Modell nicht erlaubt.
WARNING! - Sitzeinheit, Kinderwagenoberteil und Tragetasche dürfen nicht zum Transport im Auto verwendet werden.
WARNING! - Enternen Sie selbst alle Folienverpackungen und halten Sie Ihr Kind nicht damit playen (Erstickungsgefall).
WARNING! -Vom Hersteller nicht zugelassene Zubehör- und Ersatzteile)durnet nicht verwendert werden.

Bedienungsanleitung

Wagen aufstellen

Heben Sie den Schieber 1 an bis die Schieberverregelung 2 beidseitig eingerastet ist. WARNUNG! Vergewissem Siem sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind. Achten Sie auf einen sicheren Abstand zu Ihr Kind.

Wagen zusammenlagen

Drehen Sie den Drehgriff 3 nachinnen und schiben Sie gleichzeitig den Teleskopschieber bis zum Anschlag. Halten Sie den Drehgriff 3 gedreht, dann drucken Sie die rote Drucktaste 21 und schiben den Schieber 1 kraftig weiter bis er ausrastet. WARNUNG! Beim Zusammenlagen und Aufstellen des Gestelles und beim Verstellen der Ruckenlehne konnen Klemmstellen entstehen, die bei Unachtsamkeit zu Verletzungen führen können.

Teeskopschieber hohenverstellbar

Zum Verstellen drehen Sie den Drehgriff 3 nachinnen undziehen den Schieber 1 in die gewünschte Position bis er beidseitig einrastet.

Abnehmen der Hinterräder

Öffnen Sie die Feststellbremse 7. Betätigten Sie den Druckkopf 4 undziehen Sie das Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse.itte achten Sie darauf, dass alle Rader richtig eingerastet sind, dann drucken Sie den Druckkopf wieder hinein.

Feststellbare Schwenkräder

Zum Feststellen der Schwenkräder klappen Sie den Arretierhebel 5 nach unten, die Räder arretieren sich automatisch auf beiden Seiten sobald sie in Fahrtrichtung stehen. Zum Lösen klappen Sie den Arretierhebel 5 in die waagerechte Stellung. Auf sehr unebenen Flächen und bei sehr schneller Gangart empfehlen wir die Räder festzustellen um ein blockieren zu vermeiden.

Abnehmer der Schwenkräder

Zum Abnehmen drücken Sie den Druckknopf in der Mitte der Kapke 6 und ziehen das Rad aus der Halterung. Zum Befestigen stecken Sie das Rad mit den Befestigungsbolzen in die Halterung und drücken kräftig bis er hörbar eingerast ist.

Feststellbremse

Durch Druck auf die rote Bremstaste 7, Bremse einrasten. Beim Abstellenitte Schiebeprobe vornehmen. Durch Druck auf die grüne Bremstaste 7, Bremse loseh.

WARNING! Achten Sie darauf, dass vor dem Hineinsetzen und Herausnahmen des Kindes die Bremse immer geschlossen ist.

Einstellbare Schwingfederung

Durch das Drehen des Verstellgriffes 8 konnen Sie eine weiche oder sportliche Federung einstehen.

Bedienungsanleitung

Zusatzlasche

Klimazone 10

Durch Öffnen der beiden Reißverschluss 28 und Hochklappen der Verdeckklappe vermeiden Sie einen Hitzestau und sorgen für eine gute Durchlüfung. Die Verdeckklappe laßt sich mit dem Klettband unter der Zusatzlasche auf dem Verdeck befestigen. Als zusätzlichen Schutz konnen Sie das Sonnenschild 20 Herauskluppen.

Verdeck und Schutzbügel

Nach Drücken des Bajonettverschlusses 12{lsst sich das Verdeck oder der Schutzbürger Herausziehen. Achten Sie beim Einstecken darauf, dass der Schutzbürger richtig eingerastet ist und keine Stoffteile eingeklemmt sind. Durch Drücken der Verstellknöpfie 11 konnen Sie den Schutzbürger schwenken.
WARNING! Der Verdeckbürger des Sportwagens und der Schutzbürger sind nicht zum Tragen des Sportwagens geeignet.

Verstellen der Rückenlehne

Durch Anheben des Verstellgriffes 13 auf der Rückseite, latent sich die Ruckenlehne feinstufig von der Sitz- bis in die Liegeposition bringen. WARNUNG! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht zwischen die beweg

lichen Teile grat und die Ruckenlehne wieder richtig eingerastet ist.

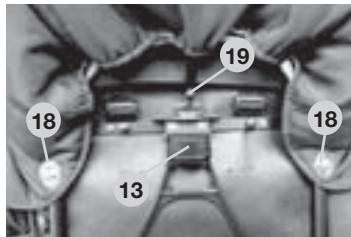

Herausfallschutz WARNING!

Als zusätzliche Sicherheit gegen Herausfallen befestigen Sie die Ösen 18 des Verdeckes mit den Drehverschlüssen am Metallrücken. Hängen Sie außer dem den Rückenhaken 19 in den Metallring an der Rückenplatte.

Bedienungsanleitung

Sicherheitsgurt WARNING!

Sichern Sie Ihr Kind mit dem 5-Punkt-Gurtsystem 14.

Achten Sie darauf, dass die Schultergurte D eingesteckt sind und der Gurt straff anliegt. Die Länge der Gurte konnen Sie mit den Schiebeschnallen F einstellen.

Öffnen des Gurtes: Drucken Sie die beiden Zungen B mit Daumen und Zeigefinger zusammen und dann die roten Knöpfé A, damit Sie die beiden Einstecker E nach oben herausziehen konnen. Zum Lösen der Schultergurte drucken Sie den Knopf C.

Sonnenschirmhalter

Drehen Sie den Halter für den Sonnenschirm 27 bis die Öffnung nach oben zeigt. Entfernen Sie das Unterveril des Schirmes, dann stecken Sie den Befestigungszapfen des Schirmes in den Schlitz des Schirmhalters.

Bedienungsanleitung Falttragetasche

Automatische Oberteilverriegelung 17
Setsen Sie den Sportwageneinsatz oder die Kinderwagenwanne so auf das Fahrgestell, dass die Öffnungen der Handgriffe auf die Rastzapfen des Fahrgestelles passen. Durch leichten Druck rasten bereits Verschlussse mit einem hörbaren „klick" ein. Prufen Sie durch Anheiten des Oberteiles ob beiden Verriegelungen sich geschlossen sind. Zum Abnehmer der Oberteile drücken Sie auf beiden Seiten gleichzeitig die roten Verschlusssbügel im Handgriff und haben die Oberteile ab.

Tragen und Zusammenlegen der Falttasche

Der Tragebürger 24 ist zum Tragen der Falltasche geeignet. Achten sie darauf, dass der Tragebürger in der Trageposition sichere eingerastet ist. Zum Zurückklappen des Bügels drücken Sie die rote Sicherheitstaste 22 und legen den Bürger mehrstufig zurück. Zum Verstauen im Kofferraum lassst sich das Tasche flach zusammenlagen. Klappen Sie die Befestigungsbürger 26 an den Boden der Tasche. Kippen Sie die vier Spannbürger 23, die sich seitlich unter dem Innenbezug befinden, nachinnen.

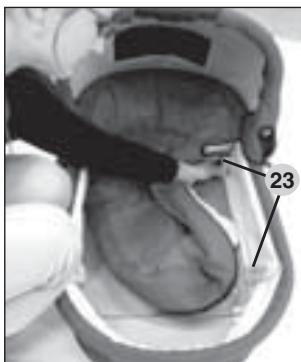

Zum Aufspannen drücken Sie die Spannbügel 23 nach außen bis diese einrasten.

Zur Vermeidung eines Hitzestaus konnen Sie die Verdeckklappe 10 offen. Dazu offen Sie die ReiBverschlusse und befestig den die Verdeckklappe unter der Lasche mit dem Klettband.

Bedienungsanleitung Falttragetasche

WARNING! WARNING!

WARNING! WARNING!

WARNING!

Keine Matratze stärker als 2 cm einlagen!

These Tragetasche ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rotten oder sich auf Händen und Knien stützen kann. Höchstgewichted des KINDes: 9 kg.

These Tragetasche nie auf einem Ständer benutzen.Stellen Sie die Tasche nur auf einen festen, waagerechten Untergrund ab.

Verwenden Sie die Tragetasche nicht, wenn Teile eingerissen oder gebrochen sind. Kontrollieren Sie regelmäßig die Griffe und den Boden auf Beschädigungen oder Abnutzungsserscheinungen.

Beachten Sie die Risiken, die von offenem Feuer oder anderen Hitzequellen, wie elektrischen Heizeräten, Gasflammen usw. ausgehen, wenn sich diese in unmittelbarer Höhe der Tragedetasche befinden.

Eignung fur das Kind

Die Sportwageneinheit VIP ist für Kinder ab 6 Monate bis 15kg vorgesehen.

WARNING! Benutzen Sie diese Sitzeinheit nur, wenn Ihr Kind selbstig sitzen kann. Für Kinder unter 6 Monaten nur in Verbindung mit einer geeigneten Tragetasche.

Die Kinderwageneinheit VIP XL ist für Kinder von 0-12 Monate bis 9kg vorgesehen.

Alle von uns verwendeten Materialien halten sich leicht pflegen.

Pflege der Stoffteile

Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trocknen), vermeiden Sie ein starkes Reiben. Hartnäckige Flecken konnen mit einem milden Waschmittel entfern werden. Alle abnehm-baren Stoffele konnen Sie mit einem Feinwaschmittel in der Waschmaschine bei 30^ (Schonwaschgang) waschen. Sollen Sie einmal von einem Regenguss überschat werden, trocknen Sie anschlieBend ihren Wagen bei aufgespanntem Verdeck in einem trockenen, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innebezugsstoff eindringen kann, es konnen sonst Wasserränder entstehen. Ein garantieter Wetterschutz ist nur eine von uns mitgelieferte oder im Fachhandel erhaltliche Wetserschutzhaube. Neben vielen positiven Eigenschaften unserer Stoffe reagieren diese auf intensive Sonnen-einzahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten.

Pflege des Fahrgestelles

Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen themselves alle 4 Wochen gesäubert und leicht geöltd werden. Bewegliche Kunststoffeile konnen mittels eines Siliconsprays faktionsfähig gehalten werden. Ein Quitschen des Fahrgestelles wird dadurch verhindert. Beschichtete und verchromte Metalteile sind trocken zu halten und gegebenenfalls mit Autopolitur oder Chrompaste zu pflegen. Kleine Lackschäden am Gestell beseitigen Sie mit einem Lackstift, der im Fachhandel erhältlich ist. Reinigen Sie niemals ihren Volkswagen mit einem Hochdruckreiniger, dadurch werden die gefeteten Kugellager der Räder und Funktionsteile zerstört (Schleif- und Quitschgeräusche). Räder: Achten Sie bei Luftbereitung auf einen ausreichenden Luftdruck, dieser sollt zwischen 1,2 und max. 1,5 bar liegen. WARNING! Der max. Fülldruck ist schnell erreicht, eine Überschreitung kann zu Unfälle und Verletzungen führen. Die Gleitlager-Radbuchsen und Federn müssen bei Verschleibrechtzeitig erneuert werden. Vermeiden Sie ein längeres Abstellen von Luftreifen aufHELLEN PVC-oder Linoleumböden, da sich wie bei allen Gummireifen der Belag an dieser Stelle schwarz färben konnte. Ebenso konnen keine eingedrückte Steinchen o. a. den Bodenbelag beschädigend. Beim Abstellen ihres Wagens in der prallen Sonne sowie beim Verstauen unter Druck im Kofferraum bei Temperaturen über 40^ konnen sich die Luftkammerreifen abplatten oder verdrecken.

Luftverlust der Räder

Um nach einem totalen Luftverlust ein Eiern der Reifen zu vermeiden, pumpen Sie den Reifen nur etwas bis zur Häfte auf, dann richten Sie den Reifen, bis er rund lauft und pumpenihn anschieBend ganz auf.

Beschaffenheitsvereinbarung

2-JAHRE GEWÄHRLEISTUNG

Sie haben auf这点 Produkt einen Gewährleistungsanspruch gegenüber Ihr Vermehrungspartner von 2 Jahren. Die Gewährleistungsfrist beginnt mit der Übergabe des Produktes von Ihr Handlager. Zum Nachweis bewahren Sieitte但这e ausgewählte Karte, den von Ihnen unterzeichneten Übergabe-Check sowie den Kaufbeleg fur die Dauer der Gewährleistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht bearerbeitet werden.

GEWÄHRLEISTUNG IM REKLAMATIONSFALL

Die Gewährleistung bezieht sich aufSAMTliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen.

KEINE GEWÄHRLEISTUNG WIRD ÜBERNOMMEN...

Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt insbesondere für

naturliche Abnutzungsserscheinungen (Verschleib) und Schaden durch übermäßige Beanspruchung
■ Folgefehler, die dadurch entstanden sind, dass Schäden/Fehler nicht beachtet wurden und aufgrund dessen zu einer erschwerten Reparatur führen
Schaden durch ungeeignete oder unsachgemäße Verwendung (s. Gebrauchsanweisung)
Schaden durch fehlerhafte Montage oder Inbetriebsetzung.
Schaden durch nachlassige Behandlung oder mangelnde Wartung des Kaufgegenstandes
Schaden durch unsachgemäß Änderungen des Kaufgegenstandes.

GEWÄHRLEISTUNGSFALL ODER NICT?

Rost: Das Gestell ist rostschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jedoch vorkommen, dass Roststellen auftenen. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Aufreten von Kratzern handelt es sich um normale Verschleiβerscheinungen, wofur keine Gewährleistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffen den gütigen Normen entsprechen. Durch Sonneneinstahrung, Schweiβ-einfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu früfiges Waschen ist ein Ausbleichen nicht auszuschlieben und somit kein Reklamationsgrund. Geringe Farbunterschiede zwischen einzelnen Fertigungspartien halten sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppen-bildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleiderpflege und kann wie bei Wollpullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. Einreißen der Näthe/Druckknöpfé/des Stoffes:itte prufen Sie beim Kauf/genau, dass alle Stoffeile, Näthe und Druckknöpfé ordnungsgemäß genaht und befestigt sind. Eventuelle Beanstandungen von Näthen/defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei ihrem Fachhandlere reclamiert werden. Rader: Kinderwagenräder werden nicht ausgewuchtet und können davonephieren leichten Hohenschlag (eiern") aufweisen. Abgefahrnde Räder sind natürliche Verschleiβerscheinungen. Platten bei Luftträden kann nur auf äußere Einwirkung, spitze Gegenstände oderfahren mit zu niedrigem Luftdruck zurückgeführt werden. Hierfür kann keine Gewährleistung übernommen werden.

Beschaffenheitsvereinbarung

Was Sie beim Kauf beachten sollenn

Prufen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prufen Sie, dass alle Funktionen des Wagens vollständig Funktionieren und bestätigten Sie这点es auf dem Übergabe-Check.

Vorgehensweise bei Reklamationen

Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Volkswagen gehalten. Um die weitere Vorgehensweise zu besprechen. Für Sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Aufreten beim Fachhändler angemeldet werden, kann keine Gewährleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommt Produktspezifische Abschreibungssätze zur Anwendung. Hier verweisen wir auf die ausliegenden Allgemeinen Geschäftsbedingungen.

VERWENDUNG, PFLEGE UND WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gegflect und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.

VIP

Entretien des tissus

Lift ifolge DIN EN 1466:2008

Bundmal: 76,5 x 33,5 cm

nicht anzuwenden

1. Funktionsprüfung

Klappmechanismus

geprüft/i.O.

nicht anzuwenden

Fahrverhalten

geprüft/i.O.

nicht anzuwenden

Rader prufen

geprüft/i.O.

nicht anzuwenden

■ Verstellmechanismen überprüfen

geprüft/i.O.

nicht anzuwenden

Bremssicherheitsprüfung

geprüft/i.O.

nicht anzuwenden

Federung überprüfen

geprüft/i.O.

nicht anzuwenden

1. Unversehrtheit

Gestell überprüfen

G gepruft/i.O.

nicht anzuwenden

Stoffteile überprüfen

己 geprüft/i.O.

nicht anzuwenden

Kunststoffeile überprüfen

G gepruft/i.O.

nicht anzuwenden

Ich habe das Produkt geprüft und mich vergewissert, dass es komplett ausgeliefert worden ist, frei von äußeren, bzw. sightbaren Mängeln ist und dass alle Funktionen vollständig intakt sind.

Ich habe ausreichend Informationen über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungsanweisungen zur Kenntnis genommen.

Acceptance Check

1. Completeness

checked/OK

PLZ, Ort / Town, postcode:

Telefon (mit Vorwahl): Phone (with area code):

e-mail:

QS-Nummer / QM number:

Wagentyp / Stroller type:

Käfer (Unterschrift) Buyer (signature)

Verkauf (Name in Druckschrift)

(Durch die Unterzeichnung desses Übergabeprotokolls werden die gesetzlichen Rechte des Käufers nicht eingeschränkt)
