BEDIENUNGSANLEITUNG BT-1629563 BASETECH

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Das Produkt dient zum Kühlen, Entfeuchten oder Belüften von privat genutzten Räumen. Das Produkt ist nicht für den gewerblichen, handwerklichen oder industriellen Einsatz bestimmt. Es wird keine Gewährleistung übernommen, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben oder bei gleichartigen Tätigkeiten eingesetzt wird. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• 2x Schlauchverbindungsstück

• Fensteradapter Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• 3-in1: Kühlen, Entfeuchten und Belüften
• LED-Display mit Soft-Touch Bedienfeld
• Inkl. Rollen für einen einfachen Transport

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: -- sichtbare Schäden aufweist, -- nicht mehr ordnungsgemäß funktioniert, -- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder -- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie Netzstecker nie an dem Kabel aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte das Netzkabel Beschädigungen aufweisen, so berühren Sie es nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigtem Netzkabel.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Um das Gerät vollständig von der Stromversorgung zu trennen, ziehen Sie den Netzstecker aus der Steckdose. Ziehen Sie nie den Netzstecker, wenn das Gerät noch eingeschaltet ist. Schalten Sie das Gerät nur mit den Tasten auf der Fernbedienung oder im Bedienfeld aus.
• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät reinigen oder verschieben wollen.
• Überprüfen Sie, ob die Netzspannung mit den Angaben auf dem Typenschild des Gerätes übereinstimmt. Verbinden Sie das Gerät mit einer Schutzkontaktsteckdose. Verwenden Sie kein Verlängerungskabel und auch keine Mehrfachsteckdose.
• Öffnen Sie das Gerät nicht. Stecken Sie keine Gegenstände in die Öffnungen.
• Decken Sie das Gerät nicht ab. Achten Sie auf eine ausreichende Belüftung. Lassen Sie mindestens 30 cm in allen Richtungen um das Gerät Platz, um eine ausreichende Belüftung zu gewährleisten.
• Transportieren und verwenden Sie das Gerät immer in einer aufrechten Position. Verwenden Sie das Gerät niemals in Schräglage.
• Setzen Sie sich nicht auf das Gerät und stellen Sie keine Gegenstände darauf ab.
• Nehmen Sie das Gerät nicht mit feuchten Händen oder auf nassem Untergrund stehend in Betrieb.
• Bewegen Sie das Gerät nicht, wenn es sich im Betrieb befindet.
• Lassen Sie das Gerät nicht mit Chemikalien in Kontakt kommen.
• Verwenden Sie keine Sprühdosen in der Nähe des Geräts.
• Verwenden Sie das Gerät nicht in der Nähe von Gasen oder brennbaren Stoffen wie Alkohol, Insektizide, Benzin etc.
• Warnung – Stromschlaggefahr! Versuchen Sie nie selbst das Gerät zu reparieren. Lassen Sie es im Falle von Störungen nur von qualifizierten Fachleuten reparieren.
• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Verwenden Sie das Gerät nicht, wenn es zu Boden gefallen ist oder wenn Schäden erkennbar sind.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Batterien/Akkus
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

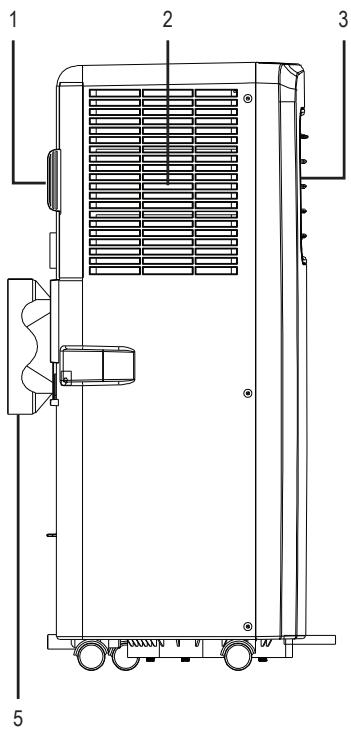

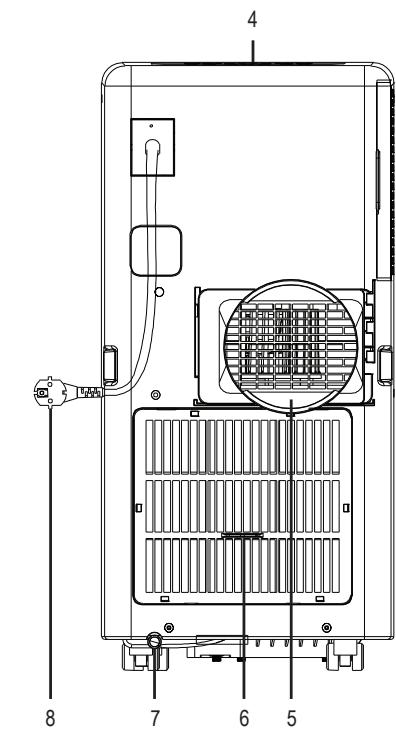

1 Filter 5 Abluftschlauch-Adapter 2 Lufteinlass 6 Filter 3 Luftauslass 7 Abflussöffnung 4 Bedienfeld 8 Netzstecker

• Wählen Sie einen geeigneten Aufstellort.
• Ziehen Sie den Abluftschlauch an beiden Enden leicht auseinander.
• Schrauben Sie beide Adapter im Uhrzeigersinn auf die Enden des Abluftschlauchs.
• Setzen Sie die Fensterführung in das Fenster ein. Die kreisrunde Öffnung muss nach innen zeigen. Die Fensterführung eignet sich ausschließlich für Schiebefenster (horizontal + vertikal). Die Länge der Fensterführung beträgt mindestens 67,5 cm und maximal 123 cm.
• Schließen Sie das Fenster so weit wie möglich, um die Fensterführung zu fixieren.
• Installieren Sie den Abluftschlauch-Adapter (5) an der Rückseite des Produkts. Der längliche Winkel an der linken Seite des Adapters muss in die längliche Öffnung greifen. Schieben Sie den Adapter nach unten, um die Verbindung zu sichern.
• Ziehen Sie den Abluftschlauch auf die benötigte Länge auseinander. Bei der Installation sollte der Abluftschlauch so gerade wie möglich verlegt werden. Knicken Sie den Abluftschlauch nicht.
• Stecken Sie das andere Ende des Abluftschlauchs in die Öffnung der Fensterführung. Der Adapter muss dabei einrasten. Sie können den Abluftschlauch auch ohne Fensterführung aus dem Fenster hängen. Schließen Sie das Fenster so weit wie möglich. Achten Sie darauf, dass der Schlauch nicht eingedrückt und dadurch beschädigt wird.

• Entnehmen Sie den Batteriefachdeckel.
• Setzen Sie 2 AAA-Batterien polungsrichtig ein. Beachten Sie dabei die Polaritätsangaben innerhalb des Batteriefachs.
• Schließen Sie das Batteriefach. Wechseln Sie die Batterien, sobald das Produkt nicht mehr auf die Befehle der Fernbedienung reagiert. Richten Sie die Fernbedienung immer direkt auf den IR-Empfänger unterhalb des Displays. Die Taste ohne Beschriftung hat keine Funktion.

• Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose.
• Es ertönt ein Signalton. Das Produkt befindet sich nun im Standby-Modus.

a) Ein-/Ausschalten Lassen Sie das Produkt vor dem Einschalten für mindestens 2 Stunden in aufrechter Position stehen, damit die Kühlflüssigkeit in die entsprechenden Leitungen fließen kann. Nachdem Sie das Produkt ausgeschaltet haben, warten Sie mindestens 3 Minuten, bevor Sie es wieder einschalten. Ansonsten könnte der Kompressor beschädigt werden. Drücken Sie die Taste POWER am Gerät oder auf der Fernbedienung, um das Gerät ein- oder auszuschalten. b) Bedientasten Taste Funktion POWER Ein-/Ausschalten TEMP+ Temperatur erhöhen TEMP- Temperatur verringern MODE Modus auswählen (kühlen, entfeuchten, belüften) SPEED Lüftergeschwindigkeit einstellen (hoch, niedrig) TIMER Timer-Modus c) Indikatorleuchten Leuchte Bedeutung W.F Wassertank voll HIGH Hohe Lüftergeschwindigkeit LOW Niedrige Lüftergeschwindigkeit TIMER Timer-Modus COOL Kühlmodus DEHUM Entfeuchtungsmodus FAN Belüftungsmodus

• Sie können eine Temperatur zwischen 16 und 31 °C einstellen.
• In diesem Modus ist die Lüftergeschwindigkeit frei wählbar. e) Entfeuchten
• Die Lüftergeschwindigkeit und die Temperatur werden automatisch eingestellt und können nicht verändert werden.
• Der Lüfter läuft mit niedriger Geschwindigkeit.
• Die automatisch eingestellte Temperatur beträgt 2 °C weniger als die aktuelle Raumtemperatur. f) Belüften
• In diesem Modus ist die Lüftergeschwindigkeit frei wählbar.
• Die Temperatur kann nicht eingestellt werden. g) Timer Mit der Timer-Funktion können Sie das Produkt nach Ablauf eines Countdowns automatisch ein- oder ausschalten. Wenn Sie das Produkt vor Ablauf des Countdowns manuell ein- oder ausschalten, wird die Timer-Funktion abgebrochen. Einschalten
• Das Produkt muss sich im Standby-Modus befinden.
• Drücken Sie die Taste TIMER.
• Stellen Sie die Countdown-Dauer (1 bis 24 Stunden) mit den Tasten TEMP+/- ein.
• Drücken Sie zur Bestätigung die Taste TIMER.
• Wählen Sie den Betriebsmodus aus.
• Nach Ablauf des Countdowns schaltet sich das Produkt automatisch ein. Ausschalten
• Das Produkt muss eingeschaltet sein.
• Drücken Sie die Taste TIMER.
• Stellen Sie die Countdown-Dauer (1 bis 24 Stunden) mit den Tasten TEMP+/- ein.
• Drücken Sie zur Bestätigung die Taste TIMER.
• Nach Ablauf des Countdowns schaltet sich das Produkt automatisch aus.

12. Wassertank entleeren

Entleeren Sie den Wassertank, sobald die der Indikator W.F leuchtet oder falls Sie planen, das Produkt für längere Zeit nicht zu verwenden.

• Trennen Sie den Netzstecker von der Steckdose.
• Entnehmen Sie die schwarze Gummiabdeckung von der Abflussöffnung (7).
• Ziehen Sie den halbtransparenten Gummistöpsel aus der Abflussöffnung heraus. Das Wasser fließt sofort heraus.
• Installieren Sie bei Bedarf einen geeigneten Ablaufschlauch (nicht enthalten).
• Leiten Sie das Wasser nach draußen oder in einen geeigneten Abfluss.

13. Pflege und Reinigung

a) Allgemein Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. b) Filter
• Reinigen Sie die Filter alle 2 Wochen.
• Entnehmen Sie beide Filter (1+6).
• Spülen Sie die Filter unter lauwarmem Wasser ab.
• Lassen Sie die Filter vollständig trocknen, bevor Sie diese wieder einsetzen.

Display Ursache Lösung

Temperatursensor defekt Reparatur durch eine Fachkraft notwendig.

Wassertank voll Entleeren Sie den Wassertank.

Problem Das Gerät lässt sich nicht einschalten. Nicht kühl genug. Zu laut. Ursache Lösung Der Wassertank ist voll (Indikator W.F blinkt). Entleeren Sie den Wassertank. Die Raumtemperatur ist niedriger als die im Kühlmodus eingestellte Temperatur. Stellen Sie die Temperatur erneut ein. Türen und/oder Fenster sind geöffnet. Schließen Sie alle Türen und Fenster. Es befinden sich Wärmequellen im Raum. Entfernen Sie, falls möglich, die Wärmequellen oder schalten Sie diese aus. Abluftschlauch nicht angeschlossen oder verstopft. Schließen Sie den Abluftschlauch an bzw. entfernen Sie die Verstopfung. Eine zu hohe Temperatur wurde eingestellt. Stellen Sie die Temperatur erneut ein. Lufteinlässe sind blockiert. Reinigen Sie die Filter. Das Produkt steht auf einer unebenen Oberfläche. Platzieren Sie das Gerät auf einer ebenen, stabilen Oberfläche. Kühlmittel strömt durch die Leitungen. Dieses Geräusch ist normal.

a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/ Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

17. Technische Daten
