INCEILLING - Lautsprecher CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Einbaulautsprecher (InCeiling)
Marke	CANTON
Modell	INCEILLING
Kategorie	Deckeneinbaulautsprecher
Impedanz	8 Ohm
Installationstyp	Deckeneinbau
Anschlussklemmen	Vergoldete Schraubklemmen, max. Querschnitt 10 mm²
Höhenregelung	Schalter -2 / 0 / +2 dB
Ausrichtung der Hochtöner	Ausrichtung des Hochtonchassis möglich
Gitter	Abnehmbares magnetisches Gitter, lackierbar
Akustikgewebe	Abnehmbares Vliesgewebe vor dem Streichen
Montageschablone	Inklusive (InCeiling 650 DT)
Garantie	5 Jahre für passive Lautsprecher, 2 Jahre für DM-Systeme
Vorsichtsmaßnahmen	Feuchtigkeit, extreme Kälte, Wärmequellen, direkte Sonneneinstrahlung vermeiden
Verstärkerkompatibilität	Alle handelsüblichen Verstärker
Anschluss	Polarität beachten (+ an +, - an -)
Verwendung	Stereo oder Heimkino (Surround-Kanäle)

Häufig gestellte Fragen - INCEILLING CANTON

Wie installiert man einen CANTON InCeiling-Lautsprecher?

Verwenden Sie die mitgelieferte Montageschablone, um die Öffnung zu markieren. Schneiden Sie die Decke aus, führen Sie die Kabel mit 30 cm Zugabe ein, schließen Sie die Klemmen unter Beachtung der Polarität an und befestigen Sie den Lautsprecher mit den Befestigungsbügeln, indem Sie die Schrauben mäßig anziehen.

Warum ist die Polarität beim Anschluss wichtig?

Eine Verpolung zwischen dem rechten und linken Lautsprecher führt zu Klangverzerrungen, insbesondere im Tieftonbereich. Achten Sie darauf, + an + und - an - anzuschließen.

Kann ich mehrere Lautsprecher an denselben Verstärker anschließen?

Ja, in Reihe oder parallel, aber die Gesamtimpedanz darf nicht unter der vom Verstärker tolerierten Mindestimpedanz liegen. Die Nennimpedanz jedes Lautsprechers beträgt 8 Ohm.

Wie lackiere ich das Gitter des Lautsprechers?

Entfernen Sie zuerst das akustische Vliesgewebe unter dem Gitter, lackieren Sie dann das Gitter mit einem handelsüblichen Lack. Das Gewebe darf nicht lackiert werden.

Wie entferne ich das Gitter?

Das Gitter wird von Magneten gehalten. Es genügt, es vorsichtig ohne Werkzeug abzuziehen.

Wie stelle ich den Höhenpegel ein?

Ein Schalter auf der Vorderseite ermöglicht die Wahl zwischen -2 dB (links), 0 dB (Mitte, linear) und +2 dB (rechts). Stellen Sie nach Ihren Wünschen ein.

Wie richte ich die Hochtöner aus?

Die Hochtonchassis können geneigt werden, um den Abstrahlwinkel zu ändern und die Wiedergabe an den Installationsort anzupassen.

Wie ist die Garantie für CANTON Lautsprecher?

Canton gewährt 5 Jahre Garantie auf passive Lautsprecher und 2 Jahre auf DM-Systeme und teilaktive Systeme, ab Kaufdatum für den Erstbesitzer.

Was tun, wenn die Bässe zu schwach sind?

Überprüfen Sie die Anschlusskabel: Eine Verpolung oder schlechter Kontakt kann die Bässe schwächen. Schließen Sie die Kabel unter Beachtung der Polarität ordnungsgemäß an.

Welchen Verstärker sollte ich mit diesen Lautsprechern verwenden?

Alle handelsüblichen Verstärker sind geeignet, da die Impedanz Standard ist (8 Ohm). Achten Sie auf die Nennleistung und die Impedanzgrenzen.

BEDIENUNGSANLEITUNG INCEILLING CANTON

Willkommen in der Welt der pure music

Wir freiuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise.

Allgemeines. 4

Lautsprecherkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Anschluss. 5

Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Anschlussmöglichkeiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Packungsinhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lackierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiedergabe. 11

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sachgemäß Aufstellung und Anschluss des Lautspechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursacht werden.

Sicherheitshinweise

Bitte beachten Sie die Sicherheitschinweise für ihre InWall/InCeiling Systeme bei denen Installation, Pflege und Bedienung!

Feuchigkeit vermeiden

Erschütterungen vermeiden

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälteschützen

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Hausmull werfen

Wenden Sie keine Gewalt bei der Montage an
Bei Überlastung System leiser drehen

Allgemeines

Bitte beachten: Der Einbau der InWall/InCeiling Systeme setzen ein gewisses handwerkliches Geschick im Umgang mit Werkzeugen voraus. Überzeugen Sie sich vor der Montage, dass die Installation an der vorgesehenen Stelle möglich ist und keine Leitungen für Strom, Wasser, Gas, etc. beschädigt werden können.

Zum Lieferumfang gehört eine Einbauschablone um die Position und Höhe der Öffnung optimal festlegen zu konnen.

Lautsprecherkabel

Die Canton InWall/InCeiling Systeme werden über zweiadrige Lautsprecherkabel mit dem Verständner verbunden. Die erforderliche Kabelstärke hangt von ihrer Länge ab. Alle InWall/InCeiling Systeme sind mit vergoldeten Klemmanschlüssen ausgerüstet, die Kabel bis zu einem Querschnitt von 10mm^2 aufnehmen konnen.

Achten Sie beim Anschlieben der Laufsprecher unbedingt auf die richtige Polung: Plus an Plus, Minus an Minus. Eine unterschiedliche Polung des linken und rechten Laufsprechers wurde zu Klangverfalschungen, insbesondere im Bassbereich führen.

Anschluss

Cantons InWall/InCeiling Systeme sind problemlos an jedem handelsüblichen Verständner anschließbar.

Impedanz

Wie die technischen Daten ausweisen, liegt die Impedanz (der Scheinwiderstand) dieser Systeme bei 8 Ohm. Nahezu alle heute angebotenen Veränderkarten setzen sich problemlos mit diesen Lautsprechern verbinden. Mocht den Sie mehrere Systeme an einen Veränderkerkanal anschließen, konnen Sie diese parallel oder in Reihe schalten. Versichert Sie sich aber, dass die Impedanz der gewährten Konfiguration nicht unter dieunte Impedanz-Grenze Ihres Veränderkters fällt.

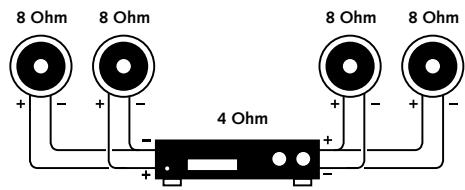

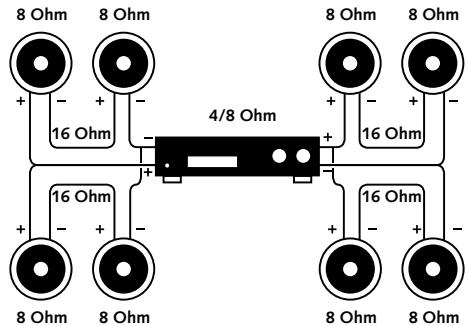

Anschlussmöglichkeiten

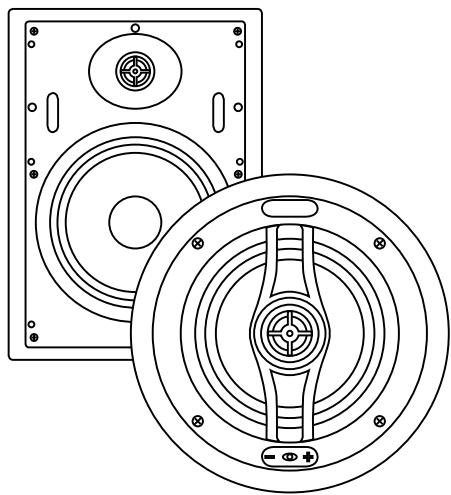

Packungsinhalt

2 x InWall Systeme
oder
2 x InCeiling Systeme

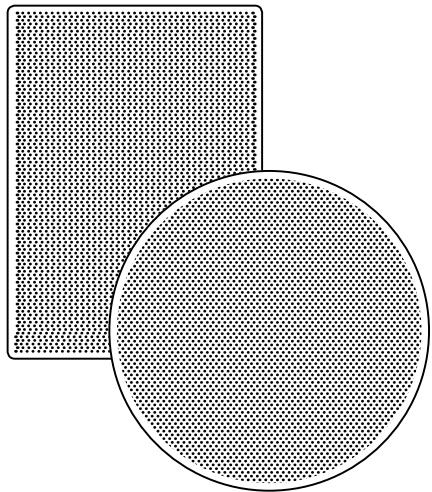

je 2 x Gitter

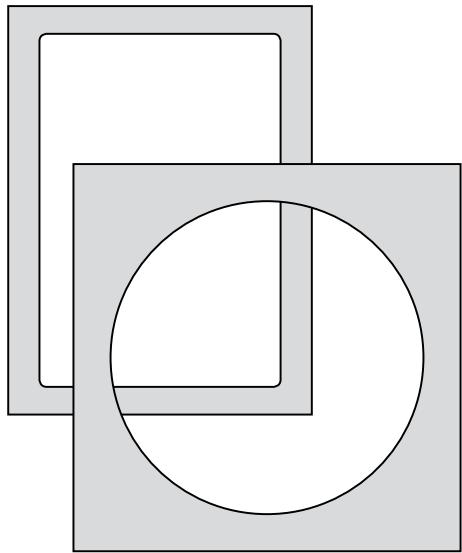

je 1 x Einbau-Schablone

Montage

(am Beispiel InCeiling)

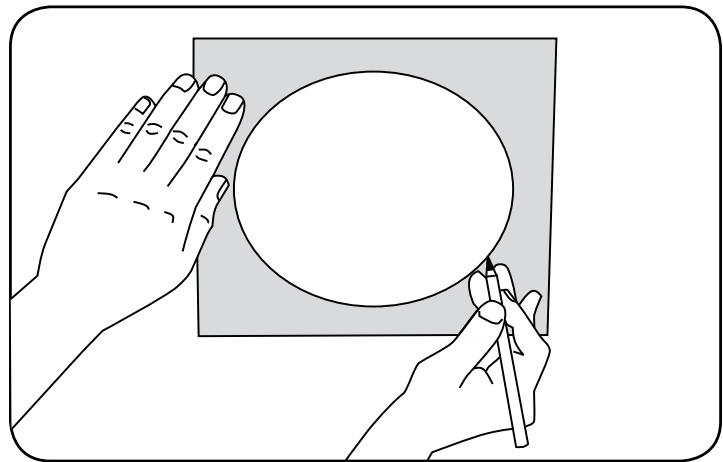

Benutzen Sie die beigeufige Einbauschablone, um die genaue Groß des Ausschnitures festzulegen. Der Innenrand der Schablone gibt die Groß der Einbauöffnung vor.

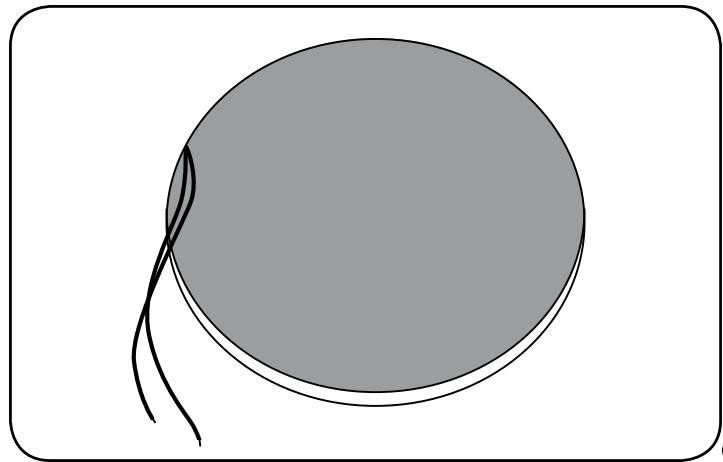

Beim Verlegen der Lautsprecherkabel vom Verstärke zum Einbauort ist zu beachten, dass die Kabelenden etwa 30cm über den Wandausschnitt hinausragen.

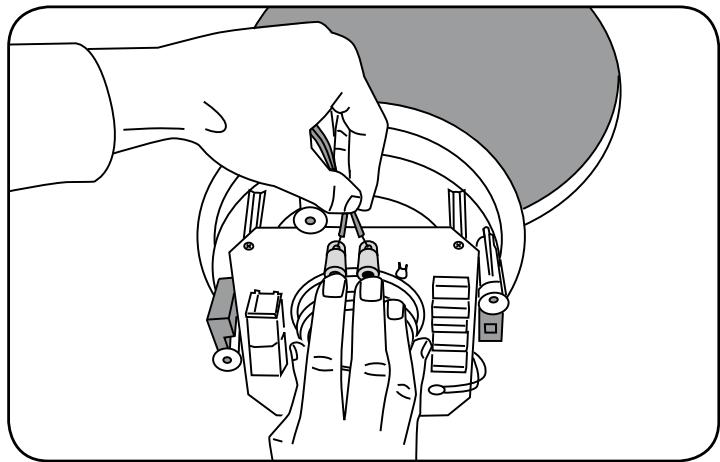

Verbinden Sie das Lautsprecherkabel mit den Klemmanschlussen.itte achtenden sie auf die richtige Polung.

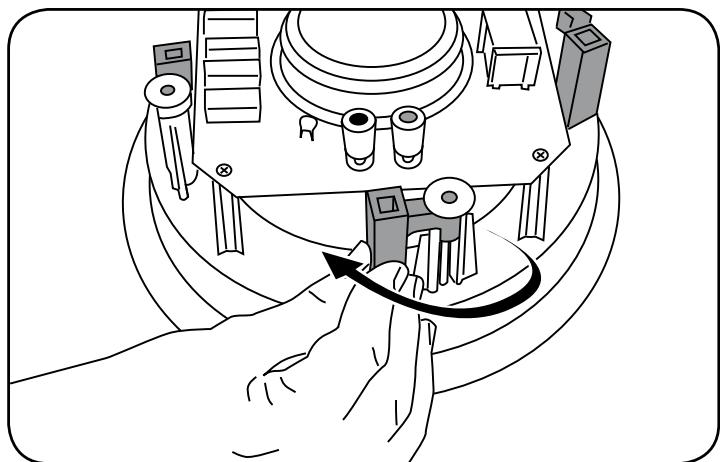

Stehen die roten Befestigungslaschen waagerecht und sind die Schraubenleitung eingedrecht, sind sie bereit für den Einbau.

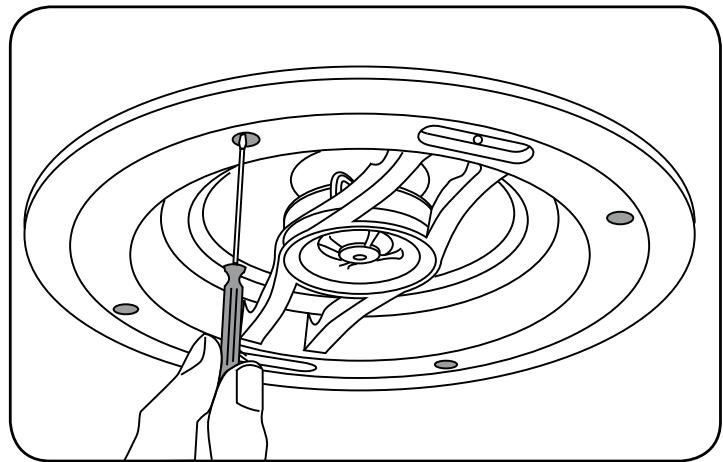

Steen Sie nun das Laufsprechersystem in die Einbauöffnung undziehen Sie die Schrauben an. Dadurch bewegen sich die Befestigungslaschen in eine senkrechte Position.Ziehen Sie die Laschen nun mit der Schraube so an, dass der Lautsprecher stabil in der Einbauöffnung fixiert wird. Wichtig: Die Schrauben nicht zu fest andrehen, damit die Befestigungslasche nicht beschädigt wird.

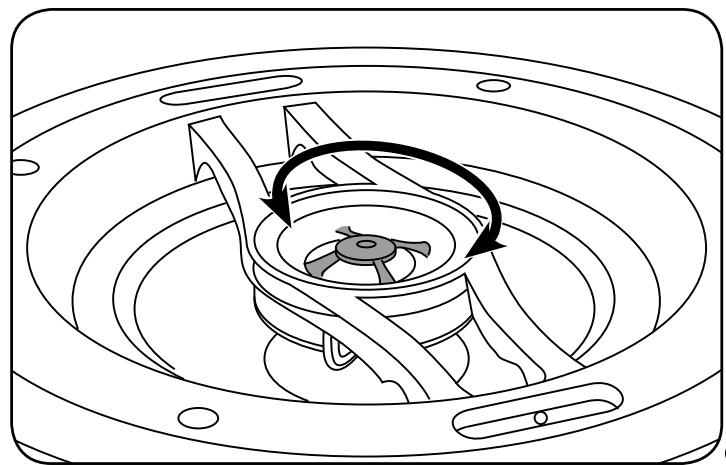

Um die Wiedergabequalität des Lautsprechersystems optimal auf den Einbauort abzustimmen, ist es möglich den Hochtöner auszurichten und den Abstrahlwinkel zu verändern.

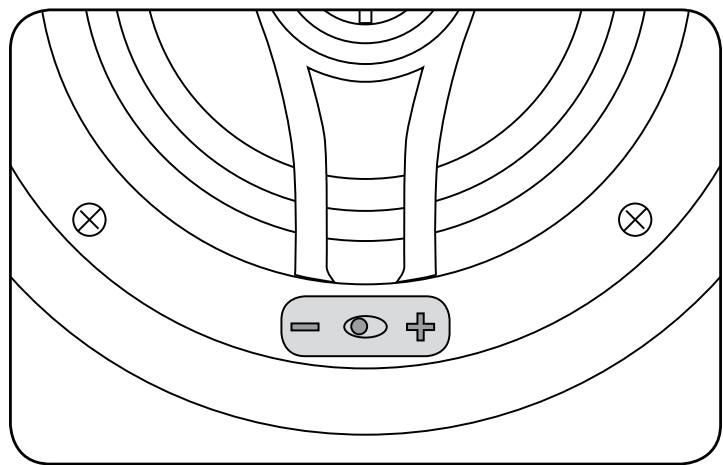

An der Frontseite des Laufsprechersystems befindet sich ein mit - / + gekennzeichner Schalter für die Anpassung des Hochtonpegels. Für eine lineare Wiedergabe schieben Sie den Schalter in die Mittelposition. Sie können den Hochtonpegel um -2 dB absenken (Schalter auf linke Position) oder um +2 dB anheiten (Schalter auf rechte Position).

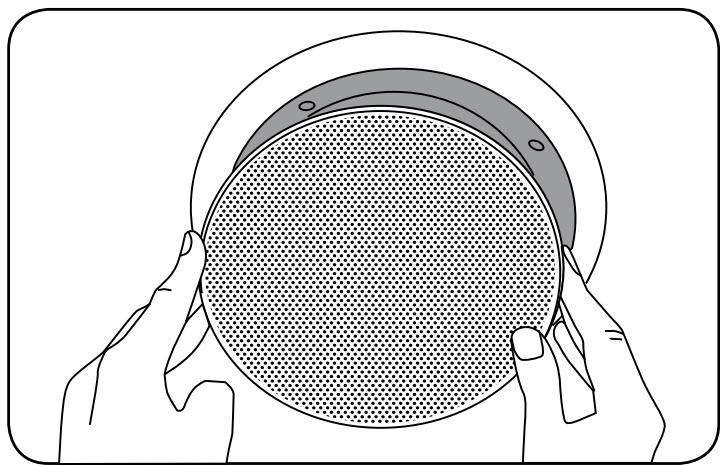

Durch den magnetischen Verschluss konnen Sie die Abdeckgitter des Lautsprechersystems einfach anbringen und jederzeit wieder leicht entfernen. Der Einbau ist nun beendet und die Lautsprechersysteme sind einsatzbereit.

Lackierung

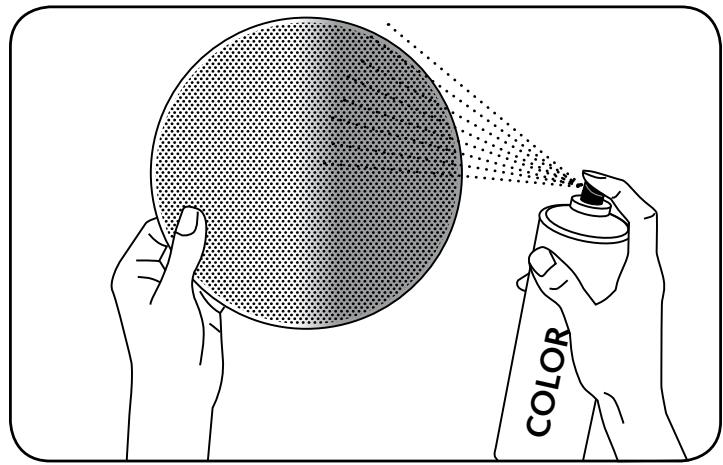

Die Gitterabdeckung der InWall/InCeiling Systeme kann ohne weiteres mit handelsüblichen Lacken individuell überlackiert werden. Sollte die Gitterabdeckung Ihres Systems mit einem zusätzlichen Fließ versehen sein, muss dies vor dem Lackieren unbedingt entfernt werden.

Wiedergabe

Stereobetrieb

Die Canton InWall/InCeiling Systeme werden, wenn Sie für den konventionellen Stereobetrieb bestimmt sind, nach der allgemein bekannten Regel des „Stereodriecks“ eingebaut. Für eine bestmögliche Wiedergabequalität sollen die Lautsprecher in einem Abstand von mindestens zwei Metern voneinander platziert werden. Der Abstand vom linken zum rechten Lautsprecher (die „Basis“) sollte ungebung so groß sein, wie die Distanz des Hörers zu den Lautsprechern.

Heimkinobetrieb

In einer Heimkino-Anlage können InWall/InCeiling Systeme hervorragend für die Wiedergabe der Surrounddefekte eingesetzt werden und liefern nahezu unsichtbar eine räumliche Atmosäre. Die mit dem Zusammen LCR (Left, Center, Right) gekennzeichneten Produkte sind speziell für die Positionierung um einen Flachbild-TV und für die Wiedergabe der Front- und Center Kanäle konstruiert worden.

Fehlersuche

Anbei finden Sie eine Übersicht der am früigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sichitte an ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem	Mögliche Ursache	Lösung
Bass zu schwach	Polung der Anschlusskabel vertauscht (+/-)	Anschlusskabel prüfen und ggf. richtig anschließen
Lautsprecher spiel mit entsprechenden Pegeln	Balance am Steuererät falsch eingestellt, Pegelanpassung unterschiedlich	Balance neu einstellen, Pegelanpassung an beiden Laufsprechem kurz drücken

English

François

Espanol

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmit Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die DM-Systeme und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäfer. Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäß Gebrauch verursacht wurden. Der Anspruch verlangert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhandler gkauft wurden. Wenden Sie sich im Schadensfallitte an ihn oder direkt an den Canton Service.
