Produkttyp	Regallautsprecher (passiv)
Marke	TRIANGLE
Modell	COLOR BIBLIO
Empfindlichkeit	90 dB (1W/1m)
Frequenzgang	80 Hz – 24 kHz (±3 dB)
Nennbelastbarkeit	50 W (Spitze 100 W)
Anzahl der Wege	2-Wege
Nennimpedanz	6 Ω (min. 4,5 Ω)
Trennfrequenzen	400 Hz (Tiefe) / 3,0 kHz (Höhen)
Abmessungen (H x B x T)	290 x 165 x 240 mm
Gewicht	4,5 kg
Lautsprechermaterialien	Titan-Kalottenhochtöner, Membran aus synthetischem Fasergewebe
Oberfläche	Waschbare synthetische Oberfläche
Empfohlene Verwendung	Stereo oder Heimkino (Haupt- oder Rückkanäle)
Aufstellung	Auf Regal, Schreibtisch, Boden oder speziellem Ständer; Mindestabstand von 2 m zwischen Lautsprechern und Hörbereich
Verkabelung	Ausreichend dimensionierte Lautsprecherkabel verwenden, Polarität beachten
Empfohlener Verstärker	Geeignete Leistung (50 bis 100 W), Clipping vermeiden
Garantie	5 Jahre (Erstkäufer, auf Herstellungsfehler)
Reinigung	Hochtönerkalotte: nicht berühren; Membran: trockenes, fusselfreies Tuch; Oberfläche: Wasser
Umwelt	Recycelbare Materialien, am Ende der Lebensdauer zum Händler zurückbringen

Häufig gestellte Fragen - COLOR BIBLIO TRIANGLE

Welche Verstärkerleistung wird empfohlen?

Es wird empfohlen, einen Verstärker mit einer Leistung zwischen 50 und 100 W pro Kanal zu verwenden. Ein stärkerer Verstärker, der moderat verwendet wird, ist einem unterdimensionierten Verstärker vorzuziehen, der clippen und Ihre Lautsprecher beschädigen könnte.

Wie reinige ich die Lautsprecher?

Berühren Sie niemals die Kalotte des Hochtöners (Titan). Die Membran des Tieftöners kann mit einem trockenen, fusselfreien Tuch abgewischt werden. Die synthetische Oberfläche des Lautsprechers wird mit Wasser gereinigt.

Welches Kabel soll ich zum Anschließen des Lautsprechers verwenden?

Verwenden Sie ein ausreichend dimensioniertes Lautsprecherkabel, vorzugsweise von der Marke TRIANGLE. Beachten Sie die Polaritäten + und - an jedem Kanal und verwenden Sie gleiche Längen für den linken und rechten Kanal.

Kann ich den Lautsprecher in der Nähe eines Röhrenfernsehers aufstellen?

Ja, aber in einem Abstand von mindestens 1 Meter, um magnetische Störungen des Bildschirms zu vermeiden. Bei Centerkanälen verhindert die Abschirmung dieses Problem.

Wie positioniere ich die Lautsprecher für eine gute Stereoabbildung?

Stellen Sie die Lautsprecher mindestens 2 Meter vom Hörbereich entfernt auf und halten Sie einen Abstand von mindestens 2 Metern zwischen ihnen. Vermeiden Sie zu nahe Ecken und Rückwände. Ein Mindestabstand von 40 cm zur Wand wird empfohlen.

Wie ist die Garantie und wie aktiviere ich sie?

Die Garantie beträgt 5 Jahre für die Lautsprecher (2 Jahre für den Verstärker des Subwoofers). Sie beginnt am Kaufdatum und erfordert das Einsenden des Garantiescheins zusammen mit der Rechnung an TRIANGLE. Sie ist nicht übertragbar.

Was tun, wenn ein Lautsprecher beschädigt ist?

Kontaktieren Sie Ihren Händler, wenn sich der Lautsprecher im Kaufland befindet. Andernfalls wenden Sie sich an den örtlichen TRIANGLE-Vertrieb. Schäden durch Überlastung, Stoß oder übermäßige Feuchtigkeit sind nicht von der Garantie abgedeckt.

Kann ich diese Lautsprecher in einer Heimkinoanlage verwenden?

Ja, sie können als Hauptlautsprecher, Rücklautsprecher oder sogar als Centerkanal mit dem entsprechenden Modell verwendet werden. Für den Heimkinobetrieb stellen Sie den Verstärker auf 'SMALL', um die Tiefen zu begrenzen, wenn Sie einen Subwoofer verwenden.

In welcher Höhe sollen die Rücklautsprecher platziert werden?

Die Rückkanäle sollten in einer Höhe zwischen 1,5 und 2 Metern, oberhalb der Hörposition, platziert werden, um eine Atmosphäre zu schaffen, ohne lokalisiert zu werden. Sie sind mit Wandbefestigungspunkten ausgestattet.

Wie vermeide ich Schäden an den Lautsprechern?

Überschreiten Sie nicht die Nennbelastbarkeit (50 W). Wenn der Klang verzerrt oder aggressiv wird, reduzieren Sie sofort die Lautstärke. Beachten Sie die minimale Impedanz von 4,5 Ω. Vermeiden Sie zu feuchte oder hallige Räume.

BEDIENUNGSANLEITUNG COLOR BIBLIO TRIANGLE

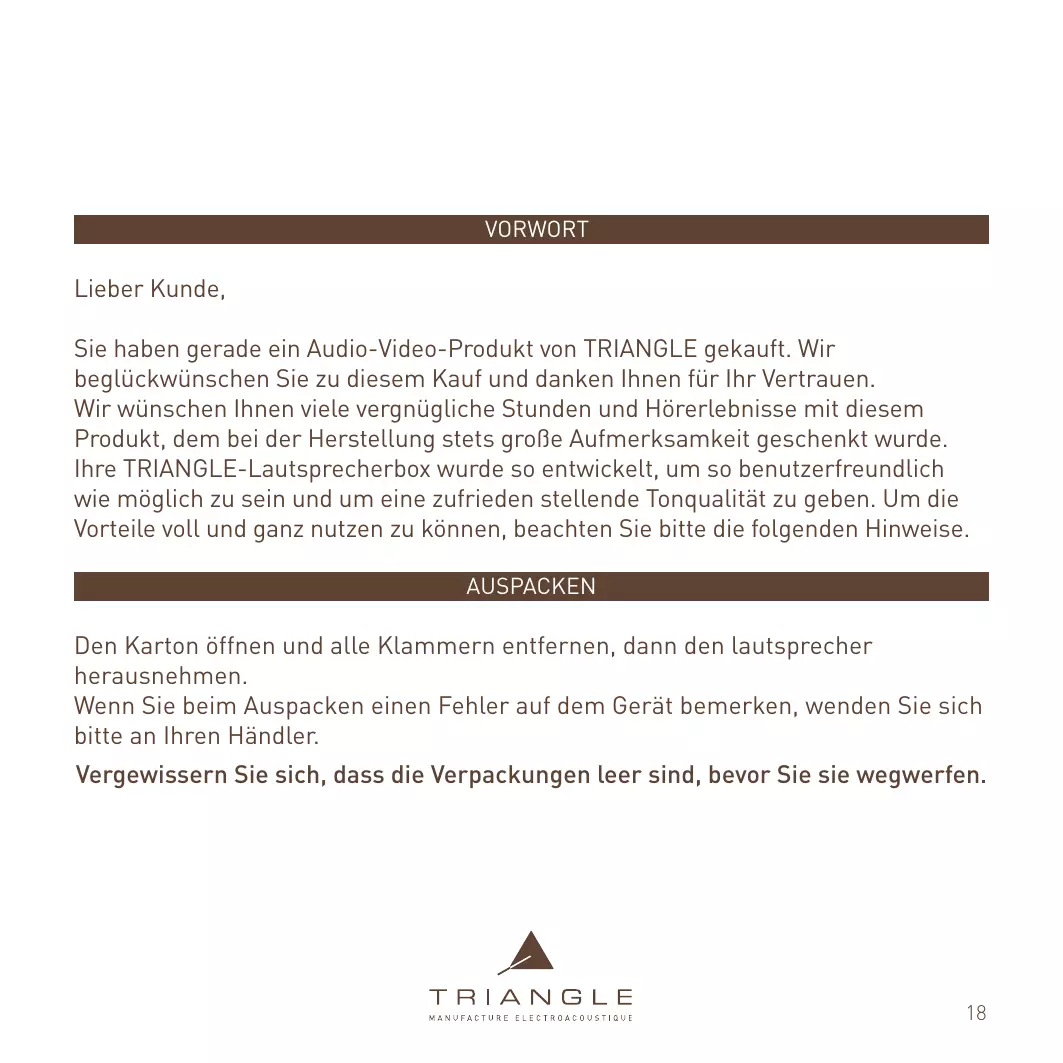

Sie haben gerade ein Audio-Video-Produkt von TRIANGLE gekauft. Wir beglückwūnschen Sie zu diesen Kauf und danken Ihnen für Ihr Vertrauen. Wir wūnschen Ihnen viele vergnugliche Stunden und Hörerlebnisse mit diesen Produkt, dem bei der Herstellung stets große Aufmerksamkeit geschenkt wurde. Ihr TRIANGLE-Lautsprecherbox wurde so entwickelt, um so benutzerfreundlich wie möglich zu sein und um eine zufriedenstellende Tonqualität zu geben. Um die Vorteile voll und ganz nutzen zu konnen, beachten Sieitte die folgenden Hinweise.

AUSPACKEN

Den Karton öffnen und alle Klammern entfernen, dann den lautsprecher herausnahmen.

Wenn Sie beim Auspacken einen Fehler auf dem Gerät bemerken, wenden Sie sichitte an ihren Handler.

Vergewissern Sie sich, dass die Verpackungen leer sind, bevor Sie sie wegwerfen.

Anschluss:

Stellen Sie ein Kabel mit ausreichendem Querschnitt bereit, das speziell für den Anschluss von Laatsprechem entwickelt wurde. Das Kabel Haute définition von TRIANGLE wird die besten Ergebnisse erzielen. Verwenden Sie Kabel gleicher Länge für den rechten und linken Laatsprecheritte achen Sie auf die Polung + und - für jeder Laatsprecher.

VORSICHTSMASSNAHMSN:

Wenn einer der Lautsprecher in der Nähe des Fernsehgeräts aufgestellt wird, können die Bildschirmfarben durch den Magnetismus des Lautsprechers gestört werden.itte halten Sie einen Mindestabstand von 1m ein. Diese Vorsichtsmaßnahme ist nicht für die Centerlautsprecher notwendig: Sie sind abgeschirmt (Begrenzung des abgestrahlten Magnetfelds).

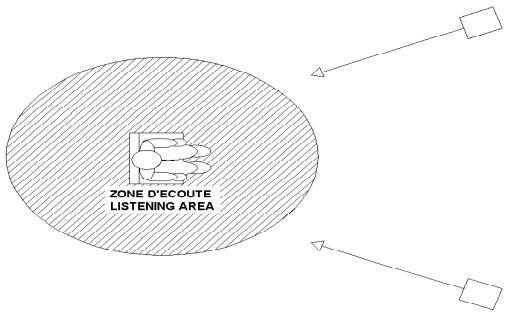

Platzierung für die Stereoanlage:

Für die Platzierung ihrer Laufsprecher,müssen Sie folgende Regeln beachten:

• Vermeiden Sie zu hallende Räume, wie Wohnzimmer mit Fliesen ohne Teppich und mit Fenster ohne Vorhänge.
• Ihr Hörbereicharf sich nicht zu nah an den Lautsprecherboxen befinden: mindestens 2m entfernt.
• Der Abstand zwischen den Laufsprechern muss mindestens 2 m betragen, um einen hochwertigen Stereoeffekt zu gewährleisten.

• Ordnen Sie die Laufsprecher wenn möglich so an, dass sie in die Längsrichtung des Raums ausstrahlen.
• Vermeiden Sie eine Platzierung in den Ecken des Raums, sie begünstigen die Erregung der raumeigenen Resonanzen, setzen Sie einen Platz von mindestens 40cm zwischen der Wand und dem Lautsprecher. Setzen Sie auf die Positionierung der Lautsprecher in Bezug auf die wichtere Wand. Im Allgemeinen bewirkt eine ähnere Position an der hinteren Wand eine Verbesserung der Wiedergabe in den Tieftonbereichen (zum Nachteil des Klangbildes) und umgekehrt begünstigt eine entfernte Position von Wand die Wiedergabe eines breiten und tiefen Klangbilds (machen Sie eine Insuche, um den besten Kompromiss in Ihr dem Raum zu finden).

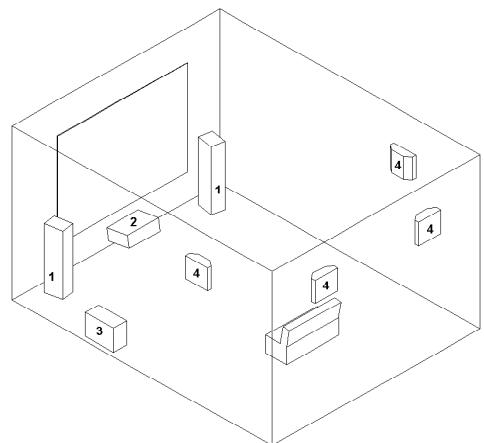

Platzierung für das Home Cinema:

Der typische Aufbau eines Home-Cinema-Systems beinhaltet:

1. Zwei Frontlautsprecher links und rechts
2. Einen Centerlautsprecher
3. Einen oder mehrere Subwoofer
4. ehrere Surround-Lautsprecher (Signal 5.1 : 2 Surround-Lautsprecher, Signal 6.1 : 3 Surround-Lautsprecher, Signal 7.1 : 4 Surround-Lautsprecher).

Um die Centerlautsprecher optimal zu platzieren, müssen dieselben Kriterien wie für die Aufstellung einer Stereoanlage beachtet werden (siehe Abschnitt Platzerung für die Stereoanlage).

• Der Centerlautsprecher muss auf der gleichen Linie wie die beiden Frontlautsprecher aufgestellt werden. Die Centerlautsprecher sind speziell mit Füssen ausgestattet (setzen Sie sich mit ihrem Handler in Verbindung).
• Die Verwendung eines Subwoofoers wird insbesondere für Home-Cinema-Systeme empfohlen, damit der Kanal für Spezialeffekte im extremen Tieftonbereich, der auf Trägern wie Audio- und Video-DVDs gespeichert ist, hergestellt werden kann. Seine Platzierung ist weniger kritisch, wenn Sie eine Anschlussfrequenz mit den Frontlautsprechem unterhalb 80Hz wahren. Unterhalb dieser Frenzess muss der Centerlautsprecher erhöher an die Frontlautsprecher positioniert werden, da sich die optimale Position zwischen diesen Lautsprechem befindet. Achten Sie auch daraufuf, den Lautsprecher nicht in einer Ecke des Raums aufzustellen, um die Erzeugung von unangenehmen Resonanzen zu vermeiden.
• Es wird empfohlen, die Surround-Lautsprecher in 1,5m und 2m de Höhe anzubRINGen. Sie sind für die Erzeugung der Raumatmosphäre zuständig, der Hörer muss sie nicht lokalisieren konnen. Sie müssenDMAH in Ohrenhöhe aufgestellt werden. Auf den Surround-Lautsprechern von TRIANGLE finden Sie Wandbefestigungspunkte.itte achen Siue auf eine Befestigung entsprechend dem Gewicht des Lautsprechers.

Alle weiteren Angaben zur Parametrierung ihrer Anlage finden Sie in der Bedienungsanleitung Ihres A/V-Verständerkers.

AuswahldesVerstarkers:

Stellen Sie einen hochwertigen Verstärker (das Ergebnis kann nur better werden) mit ausreichender Leistung bereit. Es wurde better, einen leistungsstarken Verstärker zu verwenden, der weniger Verzerrungen erzeugt, als einen weniger leistungsstarken Verstärker, der das Leben ihrer Lautsprecher erheblich verkurzt und gefährdet. Schließlich möchten wir Sie darauf auf hinweisen, dass der Lauststärkeregler in mittlerer Position auf keinen Fall bedeutet, dass der Verstärker nur die „Hälfte” seiner Leistung erbringt. Dies hangt zunachst von der Empfindlichkeit seiner Eingänge und vom Ausgangspiegel der verwendenten Quelle ab.

Weitere Informationen über den Aufbau Ihres Systems finden Sie auf der Internetseite: www.triangle-fr.com

HINWEIS ZUR GARANTIE

Wir gewährren Ohnen eine Garantie von 5 Jahren auf sãmtliche TRIANGLE-Lautsprecher. Diese Zeit beträgt zwei Jahre für die Veränder der Subwoofer. Die Garantie wird ab dem Kaufdatum wirksam unddeckt alle Fabrikationsfehler oder Schäden, die Ihr Lautsprecher aufweisen konnte und die auf eben diese Fehler zureckzuführen sind. These Garantie wird nur dem ersten Nutzer dieseres Produkts und nur nach Erhalt des Garantiescheins von der Gesellschaft TRIANGLE, dem ein Duplikat der Kaufrechnung beiliegt, gewährt.

Sie ist nicht übertragbar im Falle eines Wiederverkaufs des genannten Produkts. Außer dem erlischt sie von Rechts wegen bei Ausfallen, die auf eine unsachgemäß Behandlung oder eine falsche Handhabung zurückzuführn sind.

VonderGarantieausgeschlossensind:

Durch Leistungsüberschreitung verbrannte Spule
- Jeder Ausfall, der auf eine Nutzung für berufliche Zwecke zusückzuführn ist (Vertonung, public adress, usw.)
- Jeder Ausfall, der auf eine Aufbewährung in einem zu feuchten Raum zurückzuführen ist
- Zerkratzte oder abgerissene Membran
Eingedrückte Kuppel oder Kegel
Gerissene Aufhängung
- Jeder Ausfall, der auf einem mechanischen Stoß zurückzuführen ist (Fall, Druckschäden, usw.)
- Jeder Ausfall, der auf einen Eingriff einer nicht von Triangle beauftragten Person zurückzuführren ist
- Einwirkungen auf die Holzstruktur (Kratzer, Druckschäden, verschiedene Stöße)

Ablauf der Reparatur des Lautspechers unter Anwendung der Garantie:

Wenn der Laatsprecher in seinem Erwerbsland verwendet wird, setzen Sie sich mit dem Handler in Verbindung, der Ihnen diesen Laatsprecher verkauft hat.

Wenn der Lautsprecher in einem anderen Land als dem Erwerbsland verwendet wird, setzen Sie sich mit dem nationalen Vertriebshandlender in Verbindung, der Ihnenden Ort, an dem Ihr Gerät repariert wird, mitteilen wird.

Sie können TRIANGLE in Frankreich anrufen oder unsere Internetseite besuchen, um die Kontaktdaten Ihr's örtlichen Vertriebshandlers in Erfahrung zu bringen.

Umweltschutz:

Ihr Produkt enthalt zahlreiche verwertbare oder recyclebare Baustoffe Geben Sie diesen an einer Sammelstelle ab.

BESONDERHEITEN

Produkte	Standlautsprecher	Regallausprecher	Zentrale Lautsprecherbox
Empfindlichkeit (dB/W/m)	90	90	90
Bandbreite (+ - 3dB Hz - kHz)	45 - 24	80 - 24	80 - 24
Zulässige Leistung (W)	100	50	50
Spitzenbelastbarkeit (W)	200	100	100
Wege	3	2	2
Nennimpedanz	6	6	6
Mindestimpedanz	3,9	4,5	4,5
Untere Übernehmefrequency (Hz)	400	400	400
Obere Übernehmefrequency (KHz)	3,0	3,0	3,0
Ausmaße Holzstruktur (mm, H x L x P)	965x188x275	290x165x240	195x480x262
Nettogewicht (kg)	15,50	4,50	8,90
