BEDIENUNGSANLEITUNG TOLEDO XT 110DFSS FALCON

Bedienungsanleitung mit Montageanweisungen

110 Mixte

Technische Daten Fiche technique Technische gegevens

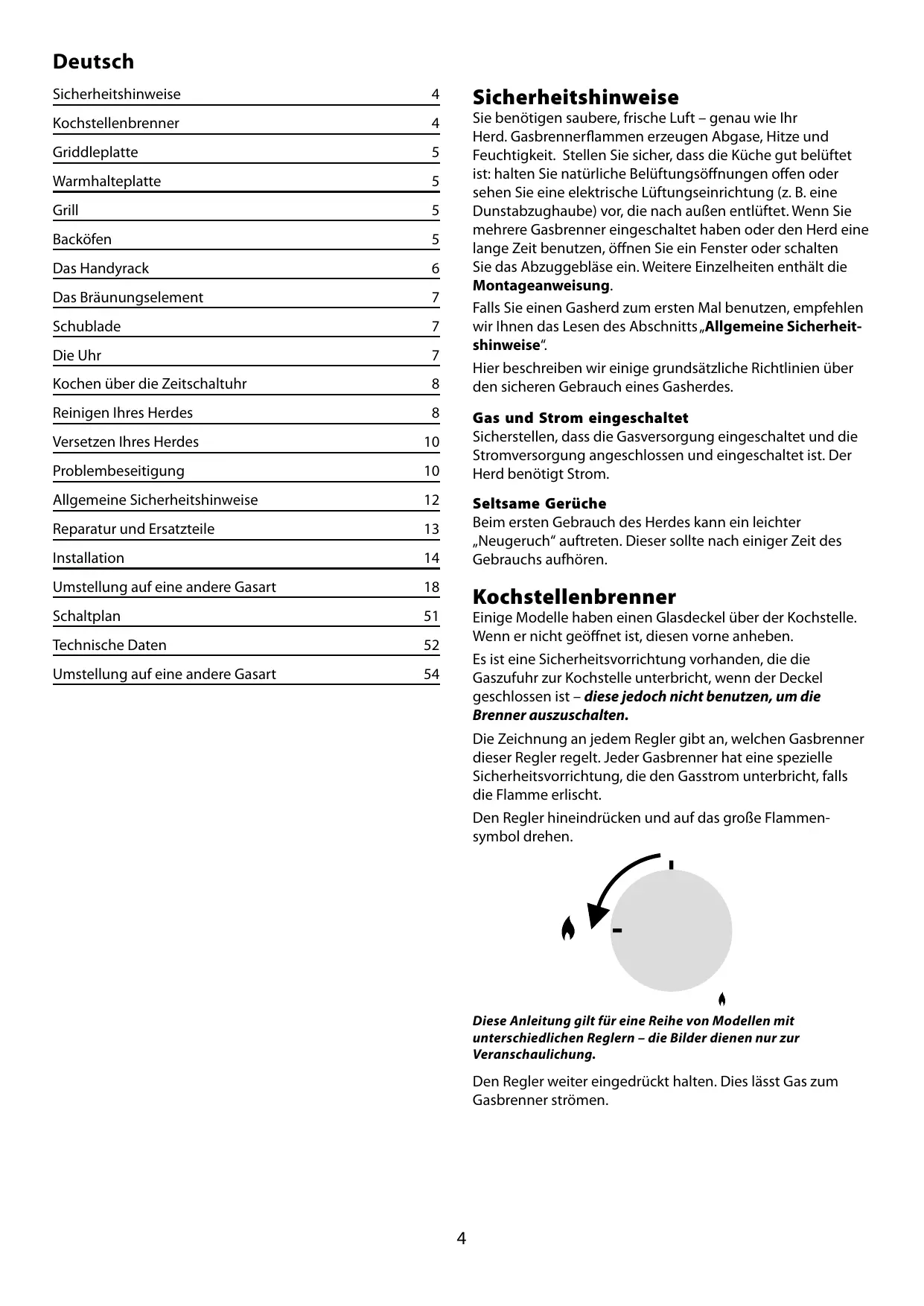

Deutsch

Sicherheitshinweise 4

Kochstellenbrenner 4

Griddleplatte 5

Warmhalteplatte 5

Grill 5

Backofen 5

Das Handyrack 6

Das Bräunungselement 7

Schublade 7

Die Uhr 7

Kochen über die Zeitschaltuhr 8

Reinigen Ihres Herdes 8

Versetzen Ihres Herdes 10

Problembeseitung 10

Allgemeine Sicherheitshinweise 12

Reparatur und Ersatzteile 13

Installation 14

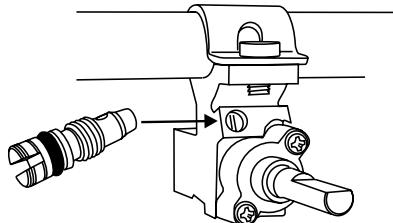

Umstellung auf eine andere Gasart 18

Schaltplan 51

Technische Daten 52

Umstellung auf eine andere Gasart 54

Sicherheitshinweise

Sie benötigen saubere, frische Luft – tatsäch wie Ihr Herd. Gasbrennerflammen erzeugen Abgase, Hitze und Feuchtigkeit. Stellen Sie safer, dass die Küche gut beluftet ist: halten Sie natürliche Beluftungsöffnungen offen oder sehen Sie eine elektrische Lufungseinrichtung (z. B. eine Dunstabzughaube) vor, die nach außen entlüftet. Wenn Sie mehrere Gasbrenner eingeschaltet haben oder den Herd eine lange Zeit benutzen, öffnen Sie ein Fenster oder schalten Sie das Abzuggebläse ein. Weitere Einzelheiten enthalt die Montageanweisung.

Falls Sie einen Gasherd zum ersten Mal benutzen, empfehlen wir Ihnen das Lesen des Abschnitts „Allgemeine Sicherheitschinweise".

Hier beschreiben wir einige grundsätzliche Richtlinien über den sicheren Gebrauch eines Gasherdes.

Gas und Strom eingeschaltet

Sicherstellen, dass die Gasversorgung eingeschaltet und die Stromversorgung angeschlossen und eingeschaltet ist. Der Herd besteht Strom.

Seltsame Gerüche

Beim ersten Gebrauch des Herdes kann ein leichter „Neugeruch" auftreten. Diese soll ne nach einiger Zeit des Gebrauchs aufhoren.

Kochstellenbrenner

Einige Modelle haben einen Glasdeckel über der Kochstelle.
Wenn er nicht geöffnet ist, diesen vorne anheben.

Es ist eine Sicherheitsvorrichtung vorhanden, die die Gaszufahr zur Kochstelle unterbricht, wenn der Deckel geschlossen ist – diese jedoch nicht benutzen, um die Brenner auszuschalten.

Die Zeichnung an jedem Regler gibt an, welchen Gasbrenner dieser Regler regelt. jeder Gasbrenner hat eine spezielle Sicherheitsvorrichtung, die den Gasstrom unterbricht, falls die Flamme erlischt.

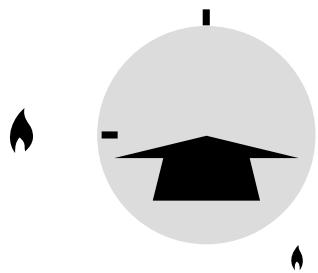

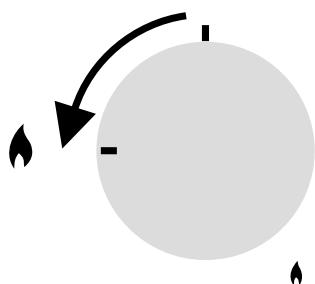

Den Regler hineindrücken und auf das große Flammensymbol drehen.

These Anleitung gilt für eine Reihe von Modellen mit entsprechenden Reglern – die Bilder dieren nur zur Veranschaulichung.

Den Regler weiter eingedrückt halten. Dies{lss Gas zum Gasbrenner strömen.

Die Zündtaste drücken oder das Gas mit einem Streichholz anzünden. Den Regler etwa weitere 10 Sekunden eingedruckt halten.

Erlischt der Gasbrenner, wenn der Regler losgelassen wird, hat die Sicherheitsvorrichtung nicht gehalten. Den Regler auf Aus stellen. Den Vorgang nach einer Minute wiederholen und thismal den Regler etwas länger und evtl. fester eindrücken.

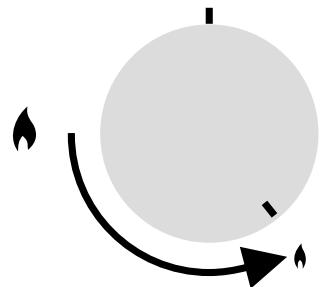

Regulieren Sie die Flammenhöhe durch Drehen des Reglers auf die gewünschte Kochstufe. Das keine Flammensymbol markiert die niedrigste Kochstufe.

Töppe und Kessel mit konkaven Böden oder nach unter gestrehten Bodenrändern sollenn nicht benutzt werden.

Hilfen zum Kochen aufkleiner Flamme, wie Asbest- oder Gittermatten werden NICHT empfohlen. Sie verringn die Gasbrennerleistung und konnen die Pfannenträger beschädigen.

Der empfohlene Mindesttopdurchmesser ist 120mm . Der große Topfbodendurchmesser ist 250mm , große Töppe sollenn mit genügend Abstand voneinander aufgesetzt werden.

Der Wok-Brenner mit 3 Ringen (nur eineige Modelle) ist ausgelegt, gleichmäßige Hitze über eine große Flüche zu liefern. Er ist ideal für große Töpfe und zum Schnellbraten. Zum Erwärmen kleinerer Töpfe sind die kleineren Gasbrenner wirkungsvoller.

Griddleplatte

Die Griddleplatte passt langs auf einen einzelnen Pfannenträger. Sie dient zum direkten Kochen von Speisen. Keine Töppe oder Pfannen jeder Art darauf auf stellen. Die Griddleoberfläche ist teflonbeschichtet und Kuchenutensilien aus Metall (z. B. Schaber) beschädigen die Oberfläche. Wärmebeständige Plastik- oder Holzutensilien verwenden.

Die Griddleplatte auf die Kochstellenbrenner setzen und die Platte auf einem Pfannentrager aufliegen halten.

Die Platte nicht quer aufsetzen – sie passt nicht richtig und wird dadurch unstabil.

Die Platte nicht auf den Wok-Brenner oder Starkbrenner (rechte Kochstelle) setzen, da sie nicht ausgelegt ist, auf die Pfannenträger des Starkbrenners zu passen.

Die Griddleplatte kann vor dem Gebrauch leicht mit Kochöl bestriichen werden. Die Kochstellenbrenner anzünden. Die Flammenhöhe auf die passende Kochstufe regulieren.

Die Griddleplatte maximal 5 Minuten vorheizen, bevor Sie Speisen daraufuf legen. Bei längerem Vorheizen kann sie beschädigt werden. Die Temperatur durch Drehen der Regler auf die niedrige Kochstufe verringern, die mit dem kleinen Flammensymbol markiert ist.

Immer genügend Platz zum Entweichen der Gase rund um die Griddleplatte setzen. Niemals zwei Griddleplatten nebeneinander aufsetzen.

Die Griddleplatte nach dem Kochen abkühlen setzen, bevor Sie die Platte reinigen.

Warmhalteplatte

Verwenden Sie die Warmhalteplatte, um Speisen warm zu halten, während Sie letzte Hand an eine Mahlzeit legen. Den Regler nach links zur, Ein'-Stellung drehen. Die, HEISS'Anzeigeleuche leuchtet auf.

VORSICHT: Wenn aufgrund von versehentlicher Beschädigung, usw. ein Riss in der Warmhalteplatte zu sehen ist, das Gerät sofort von der Stromversorgung trennen, indem Sie es an der Wandsteckdose ausschalten und seine Reparatur veranlassen.

Den Herd erst nach der Reparatur wieder an die Stromversorgung anschließen!

Grill

Vorsicht: Frei zugängliche Teile konnen heiß sein, wenn der Grill in Gebrauch ist. Von Kleinkindern fernhalten.

Nachdem Sie ihre Speisen auf die Grillpfanne gesetzt haben, die Grillpfanne auf die Seitenleisten schieben. Vergewissern Sie sich, dass sie ganz nach hinten geschoben ist und den Backanschlag berührt. Der Grill hat zwei Heizelemente, mit denen entweder die gesamte Fläche der Grillpfanne oder nur ihre rechte hält erhitzt werden kann.

Den Regler auf Stellung 3 drehen.

Um Beste Ergebnisse zu erzielen, 2 Minuten lang bei aufgesetzter Grillpfanne vorwärmen. Nachdem Sie ihre Speisen auf das Grillpfaffenrost gesetzt haben, die Grillpfanne auf die Seitenleisten schieren. Den Grill durch Drehen des Reglers passend einstehen.

Niemals die Grilltür schlieben, während der Grill eingeschaltet ist.

Der Grillpfannenrost kann umgedreht werden, um zwei Grillstellungen zu erhalten.

Den Grill nicht mehr als ein paar Augenblicke ohne eine Grillpfanne darunter eingeschaltet halten.

Backöfen

Die beiden Backöfen in Ihr Hem Herd sind unterschiedlicher Art. Der rechte Backofen ist ein Umluftofen. Das Geblase zirkuliert ständig heißt Luft, was zu Schnellerer Wärmeübertragung an die Speisen führt.

Der linke konventionelle Ofen besitzt zwei Heizelemente, eines, das oben im Backofen zu sehen ist und das zweite unter dem Ofenboden. Achten Sie beim Einschieben oder

Deutsch

Herausnehmen von Dingen aus dem Backofen darauf, nicht das obere Element und den Elementdeflektor zu berühren. Vor der ersten Benutzung der Backöfen, diese 30 Minuten lang auf 200^ vorheizen, um Gerüche zu vertreiben.

Den Backofenregler auf die gewünschte Temperatur drehen. Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Kochens ein und aus. Beim Kochen von Speisen mit hohem Wasser gehalt (z. B. Backofen-Pommes frites) ist ggf. ein weniger Dampf am Gitter hinten an der Kochstelle zu sehen. Dies ist ganz normal.

Der rechte Geblaseofen hat eine Einstellung „Nur Geblase" (*). Das Geblase wälzt die Luft im Ofen um, das Heizelement ist jedoch nicht eingeschaltet. Diese Einstellung ist zum Auftauen von gefrorenen Speisen nützlich.

Ganzi Hahnchen und große Fleischstücke sollen im Kühlschrank aufgetaut werden. Nicht in einem warmen Ofen entfrosten oder während der andere Ofen besteht ist.

Die Drahtroste sollen immer fest an die Rückseite des Backofens geschoben werden.

Backbleche, Fleischschalen, usw. sollenn waagerecht und mittig auf die Drahtroste des Backofens gesetzt werden. Alle Schalen und Behälter von den Seiten des Backofens fernhalten, damit die heiße Luft frei zirkulieren kann.

Für gleichmäßiges Braunen ist die maximal empfohlene Gröbe eines Backblechs 340 mm mal 340 mm.

Beim Kochen von Speisen mit hohem Feuchtigkeitsgehalt kann ein „Dampfstoß" auftreten, wenn die Backofentür geöffnet wird. Beim Öffnen des Backofens zusückstehen und eventuellen Dampf austreten{lassen.

Wenn der Ofen eingeschaltet ist, die Tur nicht länger als notwendig geöffnet setzen, da sonst die Regler sehr heißt werden können.

Immer eine „Fingerbreite" zwischen Gerichten auf dem gleichen Einschub setzen. Damit kann die weiß Luft frei um sie zirkulieren.

Die Cook & Clean-Backofenauskleidungen (siehe „Reinigen Ihres Herdes") Funktionieren better, wenn Fettspritzer vermieden werden. Fleisch beim Kochen abdecken.

Um Fettspritzer zu verringern, wenn Sie Gemüse in heiβes Fett rund um einen Braten legen, das Gemüse gründlich abtrocknen oder es mit einer)dünnen Schicht Öl bestreichen.

Die Backofenroste

Die Ofenroste setzen sich einfach entfernen und wieder anbringen.

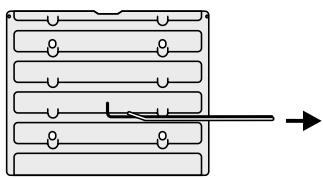

Den Rost nach vorneziehen, bis die Rückseite des Rostes durch die Schiebeleistenanschläge in den Ofenseiten gestoppt wird.

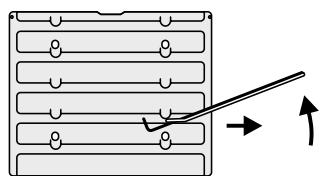

Die Vorderseite des Rostes anheben, so dass die Rückseite des Rostes unter dem Schiebeleistenanschlag hindurchgeht und dann den Rost nach vorneziehen.

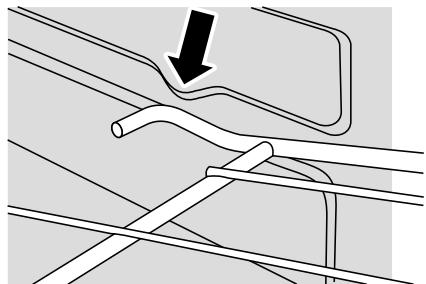

Um den Rost wieder einzusetzen, den Rost mit einer Rille in der Ofenseite ausrichten und den Rost nach hintenschieben, bis das Ende an den Schiebeleistenanschlag stöhrt. Den vorderen Teil anheiten, so dass die Rostenden über die Schiebeleistenanschlage gehen und dann den vorderen Teil absenden, so dass der Rost waagerecht ist undihn ganz nach hinten schieren.

Das Handyrack

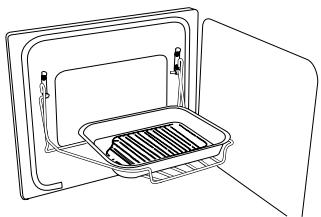

Das „Handyrack“ passt nur in die linke Backofentür. Das Höchstgewicht, das vom Handyrack getragen werden kann, ist 5,5 kg. Es sollte nur zusammen mit der im Lieferumfang enthaltenen, eigenen passenden Fleischschale benutzt werden. Jedes andere Behältnis könnte instabil werden.

Wenn das Handyrack in seiner hochsten Position verwendet wird, können andere Gerichte auf der unteren Schiebeleiste des Ofens gekocht werden.

Wenn das Handyrack in seiner niedrigsten Position verwendet wird, können andere Gerichte auf der zweiten Schiebeleiste des Ofens gekocht werden.

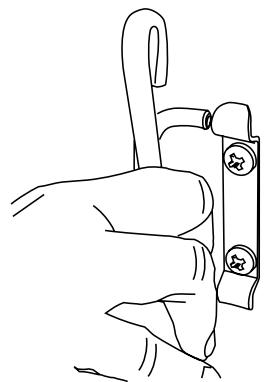

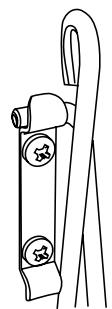

Zur Anbringung des Handyracks eine Seite in die Turhalterung einsetzen.

Danach die andere Seite herausbiegen und an die andere Halterung anklemmen.

Das Bräunungselement

Das Braunungselement befindet sich oben im linken Backofen. Es kann am Ende der normalen Kochzeit verwendet werden, um Au Gratin-Gerichte zusätzlich zu braunen oder Fleisch eine knusprigere Kruste zu geben.

Nach der normalen Kochzeit den Thermostatregler des linken Backofens nach rechts zur Bräunungsstellung drehen, die durch ( ) an der Bedienblende angezeigt wird.

Wenn das Thermostat in diese Stellung gedreht wird, funkti- niert nur das Bräunungselement. Die oberen und unteren Kochelemente werden automatisch ausgeschaltet.

Schublade

Die Schublade unter dient zum Aufbewahren von Ofenblechen und anderen Kochutensilien. Sie kann sehr warm werden, bewahren Sie dazu nichts darin auf, das schmelzen oder Feuer fangen kann. Die Schublade kann komplett herausgenommen werden, indem Sie sie Heraus und nach obenziehen.

Die Uhr

Mit der Zeitschaltuhr konnen Sie die Backöfen ein- und ausschalten. Kontrollieren Sie, ob die Uhr auf der wichtigen Uhrzeit stehen.

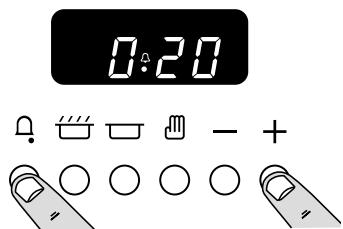

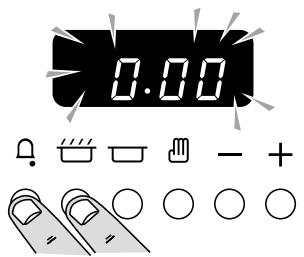

Zum Einstellen der Uhrzeit

Die Knöpfie wie gezeigt drücken und gedrückt halten.
Gleichzeitig (-) oder (+) drücken, bis die korrekte Zeit zu sehen ist. Vergessen Sie nicht, dass es eine 24-Stunden-Uhr ist. Wenn Sie einen Fehler machen oder die falsche Taste drücken, die Stromversorgung eine oder zwei Minuten lang ausschalten und den Vorgang wiederholen.

Zum Einstellen der Kochzeit

(9) gedrückt halten. Gleichzeitig (-) oder (+) drücken, bis die gewünschte Kochzeit gezeigt wird.

Sie können die verbleibende Zeit prufen, indem Sie (Ω) drücken und den Summton abbrechen, indem Sie auf (Ω) drucken.

Automatisches Starten und Stoppen des Backofens

Bevor Sie die Uhr einstellen, müssen Sie sich zunachst über zwei Zeiten im Klaren sein.

Die, Kochzeit' - der Zeitraum, über den das Gericht kochen soll.

Die,Stoppzeit' - die Uhrzeit, zu der der Backofen stoppen soll. Sie können die Startzeit nicht direkt einstellen - diese wird automatisch durch Einstellen der Kochzeit und der Stoppzeit eingestellt.

Die Knöpfie wie gezeigt drücken und gedrück halten.

Gleichzeitig (-) oder (+) drücken, bis ihre gewünschte, Kochzeit' zu sehen ist.

Die Knöpfie wie unter gezeigt drücken und gedrückt halten.

Gleichzeitig (-) oder (+) drücken, bis ihre gewünschte, Stoppzeit' zu sehen ist.

Die Anzeige zeigt AUTO.

Den Backofen auf die gewünschte Temperatur stellen. Wenn die Kochzeit abgelaufen ist, ertönt ein Warnton. DEN OFENREGLER ZUERST IN DIE AUS-STELLUNG DREHEN, danach einmal auf (drücken, um den Warnton zu stoppen und ( ) erneut drücken, um zum manuellen Kochen zurückzukehren.

Wenn Sie aus dem Haus gehen, brauchen Sie sich keine Sorgen um den Warnton machen - er stoppt nach einer Weile. Wenn Sie zürückkehren, DREHEN SIE ZUERST DEN OFENREGLER AUF 0 und drücken Sie dann zweimal (ü), um zum manuellen Kochen zürückzukehren.

AUTO wird angezeigt. Sie wollen zum manuellen Kochen zurückkehren.

Wenn Sie eine automatische Einstellung abbrechen, muss jeder eventuell bereits eingestellte Kochzeit auf 0:00 darüber gesetzt werden, bevor Sie zum manuellen Kochen darüberkehren können. Drücken Sie dazu die Taste ( ).

Sonderfunktionen der Uhr - Schlüsselsperre

Bei aktivierter Schlüsselsperre kann die Uhr wie üblich bedient werden, die Öfen sind jedoch blockiert und schalten sich nicht ein. Dies bedeutet, dass Ihr Kind ein Kochpro

Deutsch

gramm wahlen kann, das Programm jedoch nicht aktiviert und die Öfen nicht eingeschaltet werden.

Aktivieren der Schlüsselsperre

Vergewissern Sie sich, dass die Uhr im manuellen Betrieb ist und haben Sie alle aktiven Programme auf.

Halten Sie die Tasten für den Minutentimer ( ) und die Kochzeit ( ) etwa 8 Sekunden lang gedrückt. „On" erscheint im Display.

Drücken Sie einmal die Taste „+". Das Schlüssel-Symbol (I) und „Of“ wird im Display gezeigt. Lassen Sie die Tasten los.

Die Öfen sind nun blockiert. Nach einigen Sekunden zeigt das Display wieder die Uhrzeit und das Schlüssel-Symbol.

Ausschalten der Schlüsselsperre

Halten Sie die Tasten für den Minutentimer (Ω) und die Kochzeit (...) etwas 8 Sekunden lang gedrückt. „Of" erscheint im Display.

Drücken Sie einmal die Taste „+". Das Schlüssel-Symbol (!) erlischt und „Of“ wird im Display gezeigt. Lassen Sie die Tasten los.

Nach einigen Sekunden zeigt das Display wieder die Uhrzeit. Die Ofen- und Uhrzeitfunktionen können nun gaz normal benutzt werden.

Kochen über die Zeitschaltuhr

Mit der Zeitschaltuhr kann ein Backofen oder beiden Backöfen automatisch ein- und ausgeschelt werden. Die Start- und Stopzeit muss für beiden Öfen gleich sein, es können jedoch unterscheidliche Backtemperaturen eingestellt werden.

Wenn Sie einen der Backöfen einschalten wollen, während die Zeitschaltuhr zum automatischen Backen eingestellt ist, müssen Sie warten, bis die Zeitschaltuhr den Ofen/die Öfen zuerst eingeschelt hat. Sie können dann beiden auf normale Weise von Hand einstehen.

Sie können den Backofen einstellen, zu einer beliebigen Zeit in den folgenden 24 Stunden eingeschaltet zu werden.

Wenn Sie mehr als ein Gericht zubereiten wollen, wahren Sie Speisen, die etwa die gleiche Zubereitungszeit haben. Gerichte können jedoch ein weniger „verlangsamt" werden, indem Sie keine Behälter verwenden und diese mit Aluminiumfolie abdecken oder „beschleunigt" werden, indem Sie keinere Mengen zubereiten oder sie in größere Behälter setzen.

Schnell verderbende Speisen wie Schweinefleisch oder Fisch sollenten vermeiden werden, wenn eine lange Verzögerungszeit geplant ist, vor allem bei warmem Wetter.

Keine warmen Speisen in den Ofen stellen.

Keinen bereits warmen Ofen benutzen.

Ihn nicht benutzen, wenn ein Ofen daneben warm ist.

Die Verwendung von Wein oder Bier vermeiden, wenn es eine Verzögerung gibt, da Gärung auftreten kann.

Um Gerinnen zu vermeiden, sollte Sahne Speisen erst kurz vor dem Servieren zugegeben werden.

Frisches Gemüse, das sich während einer Verzögerung leicht verfüllen kann, sollte mit geschmolzenem Fett bestrichen oder in eine Lösung aus Wasser und Zitronensaat eingelegt werden.

Bei Obsttorten, Puddingtörtchen und ähnlich feuchten Mischungen auf ungebackenem Teig setzen sich zufriedenstellende Ergebnisse nur erreichen, wenn es eine kurze Wartezeit gibt. Speisen, die Überreste von gekochttem Fleisch oder Geflügel enthalten, sollenn nicht automatisch gekocht werden, wenn es eine Verzögerung gibt.

Ganzes Geflügel muss gründlich aufgetaut werden, bevor es in den Backofen gestellt wird.

Vor dem Servieren kontrollieren, ob Fleisch und Geflügel gar sind.

Reinigen Ihres Herdes

Vor der gründlichen Reinigung von der Stromversorgung trennen. Daran denken, die Stromversorgung vor dem Gebrauch wieder einzuschalten.

Niemals Lösungsmittel, Bleichsoda, Atzmittel, biologische Pulver, Bleichmittel, Bleichen auf Chlorbasis, grobe Scheuermittel oder Salz verwenden. Keine unterschiedlichen Reinigungsvprodukte mischen. Sie konnen miteinander mit gesundheitsschädlichen Ergebnissen reagieren.

Wenn Sie Ihr den Herd vor dem Reinigen bewegen wollen,
lesen Sie dazu im Abschnitt „Versetzen Ihres Herdes" nach.

Alle Teile des Herdes können mit kein Spülmittellauge gereinigt werden. Achten Sie jedoch darauf, dass kein überschüssiges Wasser in das Gerät eindringt.

Kochstellenbrenner

Einige Modelle haben einen separates Schutzring, der auf den Gasbrennerkopf passt.

Die Gasbrennerköppe und -deckel können zum Reinigen entfernt werden. Vergewissern Sie sich, dass diese absolut trocken sind, bevor Sie sie wieder anbringen.

Griddleplatte

Die Griddleplatte nach dem Gebrauch immer reinigen. Lassen Sie sie vollständig abkühlen, bevor Sie sie abnehmen. Die Griddleplatte in Höhe Spülmittellauge tauchen. Ein weiches Tuch oder für hartnäckige Flecken eine Nylon-Spülbürste verwenden.

NIEMALS ATZENDE ODER SCHEUERNDE REINIGER VERWENDEN, DA DIESE DIE OBERFLÄCHE BESCHÄDIGEN WERDEN.

Die Warmhalteplatte

These mit einem weichen Tuch abwischen, das in freiBer Spulmittellauge eingetaucht und danach ausgewrungen wurde. Die Verwendung von Scheuermitteln verwenden, die die Glaskeramikfläche verkatzen konnen.

Grill

Die Grillpfanne und der Rost sollen mit heißer Spülmittellauge abgesprült werden. Nach dem Grillen von Fleisch oder Speisen, die den Grill verschmutzen, die Grillpfanne(sofort nach dem Gebrauch eine Minute im Spülbecken einweichen让他们. Hartnäckiger Schmutz kann vom Rost mit einer Nylonbürste halten.

Bedienblende und Ofentüren

Die Verwendung von scheuernden Reinigungsmitteln wie auch Reinigungsmilch auf polierten Edelstahlflächen vermeiden. Beste Ergebnisse erzielen Sie mit einem flüssigen Reinigungsmittel.

Die Bedienblende und die Regler sollenen nur mit einem weichen Tuch, ausgewrungen in sauberer, freiBer Spulmittellauge, gereinigt werden. Dabei jedoch darauf auf achten, dass kein überschüssiges Wasser in das Gerät gelangt. Mit einem sauberen, feuchten Tuch abwischen und dann mit einem trockenen Tuch polieren. Die Ofentüren sollenen nur mit einem weichen Tuch, das in sauberer und freiBer Spulmittellauge ausgewrungen wurde, gereinigt werden.

Backofen

Die Backöfen haben Herausnehmbare Abdeckungen, die mit spezieller Emaille beschichtet wurden, die sich teilweise selbst reinigt.

Dies verhindert nicht alle Markierungen an der Auskleidung, hilft aber darauf, einen Großteil des erforderlichen Reinigens von Hand zu verringn.

Die Cook & Clean-Abdeckungen funktionieren better über 200^ . Wenn Sie das meiste Braten und Backen unter dieser Temperatur ausführten, behmen Sie gelegentlich die Abdeckungen hereaus und wischen Sie sie mit einem fuselfreien Tuch und freiher Spülmittellauge ab. Die Abdeckungen sollenn

dann getrocknet und wieder eingesetzt und der Ofen etwa 1 Stunde lang auf 200^ geheizt werden. Dies stellt sich, dass die Cook & Clean-Abdeckungen effektiv arbeiten.

Keine Stahlwolle (oder andere Materialien, die die Oberfläche verkratzen können) verwenden. Keine Ofenreinigungsschwämme verwenden.

Entfern der Ofenauskleidungen

Eine der Ausleidungsbleche konnen zum Reinigen entfernt werden. Zuerst Roste Herausnahmen.

Bei einigen Modellen hat der rechte Umluftbackofen ein abnehmbares Ofendach – schieren Sie die Dachauskleidung nach vorne undziehen Sie sie hereaus.

Die Dachauskleidung nach vorne schieben und hersunnehmer.

Jede Seite des Ofens ist mit vier Befestigungsschrauben befestigt. Sie müssen die Schrauben nicht hersausnahmen, um die Ofenauskleidungen zu entfernen. Wirde jeder Seitenabdeckung nach oben angehoben, gleitet sie von den Schrauben. Diese dann nach vorneziehen.

Sobald die Auskleidungen entfernt sind, kann das Emailleinnere des Backofens gereinigt werden.

Beim Wiedereinsetzen der Auskleidungen zuerst die Seitenauskleidungen anbringen.

Deutsch

Versetzen Ihres Herdes

Die Stromversorgung ausschalten.

Der Herd ist schwer,ecause sind u.U. zwei Leute notwendig, umihn zu versetzen.

Der Herd hat eine Rolle vorne und zwei RollenAPHen. Es befoinden sich ebenfals zwei schraubbare NivellierfuBe an der Vorderseite.

Die vordere Rolle, die zum Bewegen des Herdes bestimmt ist, kann Herausgeschraubt werden. Das Nivellierwerkzeug für diese Rolle befindet sich im Staufach der Schublade.

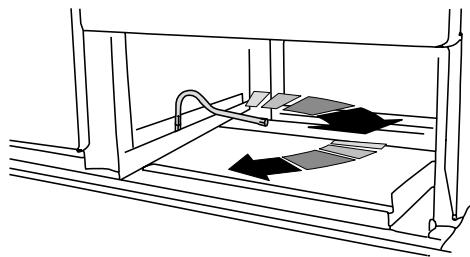

Die Schublade Herausnahmen (ganz herausziehen und etwas nach oben haben) und Sie sollen den Nivellierwerkzeug sehen.

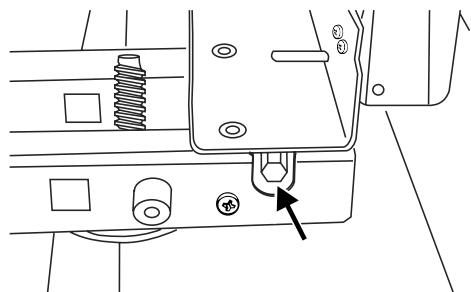

Ihr Installateur hat das Nivellierwerkzeug ggf. nicht angebracht gelassen. In diesen Fall these wie gezeigt einsetzen.

Wenn Sie das Verstellwerkzeug nicht finden konnen, wenden Sie sich an ihren Installateur. Gehen Sie dazu zum Beginn des Abschnitts „Installation" dieser Anleitung, wo der Installateur seine Adresse aufgeschrieben haben sollte.

Das Nivellierwerkzeug im Uhrzeigersinn um zwei vollständige (180^) Drehungen drehen. Es wird schwergängig sein. Der Vorderteil des Herdes wird leicht angehoben, wenn die Rolle herausgedreht wird.

Die Grilltür und die rechte Ofentür öffnen, so dass sich die Unterseite der Bedienblende gut greifen{lasset, während Sied den Herd bewegen.

Den Herd nicht bewegen, indem Sie am Haltegriff, den Türgriffen oder den Reglernziehen.

Den Herd immer nur ein Stück bewegen und hinter dem Herd kontrollieren, dass sich der Gasschlauch nicht verfangen hat. Sicherstellen, dass das Stromkabel und der Gasschlauch lang genug sind, um den Herd nach vorne zu bewegen.

Wenn eine Stabilitätskette angebracht ist, diese losen, während Sie den Herd vorsichtig herausziehen.

Vergessen Sie nicht, sie nach dem Wiederanschieben des Herdes wieder anzubringen.

Beim Wiederanschieben des Herdes erneut dahinter contrôle-lieren, um sicherzustellen, dass Stromkabel und Gasschlauch sich nicht verfangen haben.

Die Rollen des Herdes wieder einschrauben, indem Sie das Nivellierwerkzeug gegen den Uhrzeigersinn drehen. Dies ist wichtig. Es verhindert, dass sich der Herd beim Gebrauch versehentlich bewegt.

Problembeseitung

Dampf kommt aus dem Backofen

Beim Kochen von Speisen mit hohem Wasser gehalt (z. B. Backofen-Pommes frites) ist ggf. ein weniger Dampf am hinteren Luftschlitz zu sehen. Beim Öffnen der Ofentür vorsichtig sein, da es einen kurzen Dampfstöß geben kann, wenn die Ofentür geöffnet wird. Zurückstehen und den Dampf austreten setzen.

Das Backofengebläse ist laut

Der Ton des Gebläses kann sich ändern, während sich der Backofen aufheizt - dies ist gaz normal.

Die Regler werden heiß, wenn ich den Backofen oder Grill benutze. Kann ich dies vermeiden?

Ja, dies wird durch Hitze verursacht, die aus dem Ofen oder Grill steigt und sie aufheizt. Die Backofentür stets geschlossen 参数。Sicherstellen, dass die Grillpfanne beim Grillen ganz nach hinten an den „Backanschlag“ gedrückt ist.

Wenn es ein Problem mit der Installation gibt und mein ursprünglicher Installateur nicht kommt kann, wer zahlt?

Sie zahlen. Kundendienste berechnen Gebühren, wenn sie Arbeiten korrigieren, die von ihrem ursprünglichen Installeur ausgeführten wurden. Es ist in ihrem Interesse, ihren ursprünglichen Installateur zu finden.

Fehlerstrom-Schutzschalter (Fl-Schalter)

Soll die Herdinstallation durch eine Fehlerstrom-Schutzeinrichtung mit 30mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewölltem Auslösen führen. In diesen Fälle muss der Herdschaltkreis ggf. durch den Einbau einer 100mA -Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifizierten Elektriker ausgeführrt werden.

Speisen kochen zu langsam, zu schnell oder verbrennen

Kochzeiten können anders als bei ihrem vorherigen Herd sein. Je nach individuellen Geschmack kann die Temperatur geändert werden, um das gewünschte Ergebnis zu erzielen. Versuchen Sie, mit einer higheren oder niedrigeren Temperaturinstellung zu kochen.

Der Backofen backt oder brät nicht gleichmäßig

Keine Backform oder kein Backblech verwenden, das größere als das Backblech im Lieferumfang (340 mm x 340 mm) ist.

Wenn Sie größere Lebensmittel braten, sollen den Sie diese während des Kochens umdrehen.

Wenn zwei Schubleisten verwendet werden, kontrollieren, ob genug Platz zwischen beiden gelassen wurde, damit die Hitze zirkulieren kann. Wenn das Backblech in den Ofen gesetzt wird, vergewissern Sie sich, dass es mittig auf der Schubleiste sitszt.

Kontrollieren Sie, ob die Turdichtung beschädigt ist und die Turverriegelung so eingestellt ist, dass die Tur fest an der Dichtung sitzt.

Anm.: Die Dichtung an der linken Ofentür soll unter an der Tur eine Lücke haben.

Eine Schale mit Wasser, die auf die Schubleiste gesetzt wird, sollte überall die gleiche Tiefe haben. (Wenn sie zum Beispiel

hinten tiefer ist, sollte der frühere Teil des Herdes angehoben oder die Vorderseite abgesenkt werden.) Wenn der Herd nicht waagerecht stehen, setzen Sie ihren Lieferanten den Herd für Sie waagerecht stellen.

Der Backofen Goes nicht an, wenn er von Hand eingeschaltet wird

Ist die Stromversorgung eingeschaltet? Ist die Uhr beleucht? Wenn nicht, kann ein Problem mit der Stromversorgung vorliegen. Ist die Sicherung für den Herd in Ordnung? Blinkt 0:00 an der Uhr? Falls ja, stellen Sie sie auf die korrekte Uhrzeit. Werde die Zeitschaltuhr versehentlich auf AUTO gestellt? Wenn AUTO auf der Zeitschaltuhr zu sehen ist, die Taste „Kochzeit" drücken und die eingestellte Kochzeit, die 0:00 zeigt, mit den Tasten (+) und (-) verringern. Die Taste (ü) zweimal drücken. Wenn dies das Problem nicht behebt, rufen Sie einen Kundendienstvertreter.

Ist das Schlüssel-Symbol (!) im Display zu sehen? Zu weiteren Informationen über die Schlüsselsperre der Uhr siehe im Abschnitt „Die Uhr" der Anleitung.

Backofen Goes beim automatischen Backen und Braten nicht an

Ist die Zeitschaltuhr korrekt eingeschaltet, aber steht der Ofenregler versehentlich auf AUS?

Ist das Schlüssel-Symbol (!) im Display zu sehen? Zu weiteren Informationen über die Schlüsselsperre der Uhr siehe im Abschnitt „Die Uhr" der Anleitung.

Backofentemperatur wird heißer, wenn der Herd äter wird

Wenn das Herunterdrehen des Reglers nicht Funktioniert hat oder nur für eine kurze Zeit Funktioniert hat, bestehtigen Sie eventuell ein neues Thermostat. Dies solle von einem Kundendienstvertreter eingebaut werden.

Grill bereitet nicht richtig zu

Verwenden Sie Pfanne und Dreifuß im Lieferumfang des Herdes? Wird die Pfanne auf den Einschubleisten, nicht auf dem Boden des Grillfaches benutzt? Ist das Grillblech ganz bis an den Anschlag geschoben?

Die Ofenbeleuchting faktioniert nicht

Die Gluhlampe ist wahrscheinlich durchgebrannt. Sie können eine Ersatzgluhlampe (die nicht unter die Garantie fällt) von einem gute Elektrofachgeschäft kaufen. Sie benötigen eine 15 W, 240 V Gluhlampe mit Edisongewinde FÜR BACKÖFEN.

Es muss eine spezielle Gluhlampe sein, die bis 300^ wärmebeständig ist.

Die Backofentür öffnen und das Handryrack (falls vorhanden) und die Ofenroste entfern.

Die Stromversorgung ausschalten.

Die Lampenabdeckung durch Schrauben gegen den Uhrzeigersinn losen. Die alte Gluhlampe ausschrauben. Die neue Gluhlampe einschrauben. Die Lampenabdeckung anschrauben. Die Stromversorgung einschalten und kontrollieren, ob die Gluhlampe aufleuchtet.

Ein Riss ist in der Warmhalteplattenoberfläche zu sehen

Den Herd sofort von der Stromversorgung trennen und seine Reparatur veranlassen. Den Herd erst wieder nach der Reparatur benutzen. Rufen Sie einen Kundendienstvertreter.

Defekte Kochstellenzündung oder Kochstellenbrenner

Ist die Stromversorgung eingeschaltet? Ist die Uhr beleuchtet? Wenn nicht, kann ein Problem mit der Stromversorgung vorliegen.

Sind die Zündelektroden oder Gasbrennerschlitze durch Schmutz blockiert?

Sitzt der Brennerschutzring richtig?

Sind die Brennerdeckel richtig aufgesetzt?

Siehe Abschnitt mit der Überschrift „Reinigung Ihres Herdes".

Kontrollieren Sie, ob es ein Problem mit ihrer Gasversorgung gibt. Dies ist möglich, indem Sie sich vergewissern, dass alle anderen Gasgeräte, die Sie haben, korrekt Funktionieren.

Sehen Sie einen Funken an den Gasbrennern, wenn Sie die Taste drücken? Falls nicht, kontrollieren Sie, ob die Stromversorgung ein ist – leuchtet die Uhr?

Stromausfall

Bei Ausfall der Stromversorgung kann die Kochstelle mit einem Streichholz gezündet werden.

Deutsch

Allgemeine Sicherheitseinweise

Dieses Gerät muss von einem Fachmann gemäß den Montageanweisungen installiert werden. Die Installation muss den einschlädigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen.

Bei Gasgeruch:

Elektrische Schalter nicht ein- oder ausschalten.

Nicht rauchen!

Keine offenen Flammen verwenden.

Das Gas am Gaszahler oder Zylinder ausschalten.

Türen und Fenster öffnen, um das Gas loszuwerden.

Das Gasversorgungsunternehmen anrufen.

Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen.

Die Verwendung eines Gaskochgerätes führt zu Wärme- und Feuchtigkeitsbildung im Aufstellraum. Deshalb immer auf eine gute Belüfung der Küche achten: halten Sie die Belüftungsöffnungen geöffnet oder sehen Sie eine Mechanische Lüftungseinrichtung (z. B. eine Mechanische Dunstabzughaube) vor.

Die besonderss intensive oder langanhaltende Benutzung des Gerätes kann eine zusätzliche Belüftung, wie z. B. das Öffnen eines Fensters oder den Betrieb einer Dunstabzughaube auf einer höheren Leistungsstufe erforderlich machen.

Der Anschluss des Herdes darf nur von einem qualifizierten Elektriker gemäß der Montageanweisung vorgenommen werden. Wartung und Reparatur der Geräte darf nur ein vom Hersteller geschulten Kundendiensttechniker vornehmen und es sollenn nur geprüfte Ersatzteile verwendet werden. Lassen Sie sich die Lage des Herdkontrollschalters vom Installateur zeigen. Markieren Sieihn, umihn leichter finden zu können. Lassen Sie den Herd stets abkühlen und schalten Sieihn dann an der Netzversorgung aus. Dies gilt auch vor der Reinigung oder vor der Durchführung von Wartungsarbeiten, wenn in dieser Anleitung nicht anders angegeben.

Alle Teile des Herdes werden bei Gebrauch heißt und bleiben auch nach dem Kochen noch eine Zeitlang heißt.

Vorsicht beim Berühren des Herdes. Um Verbrennungen zu vermeiden, immer kontrollieren, ob die Regler in der AUS-Stellung stehen und der Herd kuhl ist, bevor Sie versuchen,ihn zu reinigen.

Verwenden Sie trockene Ofenhandschuhe. Feuchte Handschuhe können zu Dampfverbrennungen beim Berühren einer halten Oberfläche führen. Betreiben Sie den Herd niemals mit nassen Händen.

Verwenden Sie kein Geschirrtuch oder ein anderes großes Tuchstatt eines Handschuhs. Sie können Feuer fangen, wenn sie eine heiße Oberfläche berühren.

Vorsicht beim Reinigen. Wenn ein nasser Schwamm oder ein nasses Tuch zum Aufwischen von Spritzern auf einerHEYben Oberfläche verwendet werden, seien Sie vorsichtig, um Dampfverbrennungen zu vermeiden. Einige Reinigungsmittel konnen bei Anwendung auf einerHEYben Oberfläche schädliche Dämpfe entwickeln.

Verwenden Sie keine unstabilen Töppe und halten Sie die Griffe vom Rand der Kochstelle entfernt.

Esarf Babys undkleinen Kindern niemals erlaubt werden, in der Naine des Herdes zu sein. Sie sollenn niemals auf irgend einem Teil des Gerats sitzen oder stehen gelassen werden. Bringen Sie ihren bei, nicht an den Reglern oder anderen Teilen des Herdes zu playen.

Bewahren Sie niemals etwas in Schranken über einem Herd auf, das für Kinder von Interesse ist. Kinder, die auf den Herd klettern, um sie zu erreichen, können ernsthafte Verletzungen erleiden.

Reinigen Sie nur die in dieser Anleitung aufgeführten Teile.

Im Interesse von Hygiene und Sicherheit sollte der Herd jederzeit sauber gehalten werden, da sich ansmelnde Fette oder andere Lebensmittelreste zu einem Feuer führen können.

Halten Sie brennbare Wandbehänge oder Vorhänge, usw. in einem sicheren Abstand von Ihrrem Herd.

Versprufen Sie keine Aerosole in der Höhe des Herdes, während er eingeschaltet ist.

Lagern oder verwenden Sie keine brennbaren Materialien oder entzündliche Flüssigkeiten in der Höhe dieser Geräts.

Verwenden Sie bei Fettbränden kein Wasser. Hebeln Sie niemals einen brennenden Topf hoch. Schalten Sie die Regler aus. Ersticken Sie das Feuer in einem brennenden Topf durch vollständiges Abdecken mit einem gut passenden Deckel oder Backblech. Verwenden Sie einen Trockenchemikalien-oder Schaumfeuerversocher, falls verfügbar.

Lassen Sie die Kochmulde niemals unbeaufsichtigt auf einer hohen Kochstufe stehen. Überkochende Töppe konnen zu Rauch führen und Fettspritzer konnen Feuer fangen.

Tragen Sie niemals lose oder hangende Kleidung während der Benutzung des Gerätes. Seien Sie vorsichtig, wenn Sie nach Gegenständen greifen, die in Schranken über der Kochstelle aufbewahrt werden. Brennbares Material kann sich entzünden, wenn es in Kontakt mit einer bereits Oberfläche gelamt und kann schwere Verbrennungen verursichen.

Lassen Sie beim Erwärmen von Fetten und Ölen große Vorsicht walten, da sich diese entzünden können, wenn sie zu besteht werden.

Benutzen Sie, wenn möglich, ein Frittierthermometer, um das Überhitzen von Fett über den Rauchpunkt hinaus zu verhindern.

Lassen Sie eine Fritteuse niemals unbeaufsichtigt. Erwärmen Sie Fett immer langsam und beobachten Sie es, während es sich erhitzt. Frittierpfannen sollenn nur zu einem Drittel mit Fett gefällt sein. Füllen der Pfanne mit zu viel Fett kann zu Spritzern führen, wenn Nahrungsmittel hinzugegeben werden. Wenn Sie eine Kombination aus Ölen oder Fetten zum Braten verwenden, rühren Sie diese vor dem Erwärmen oder während das Fett schmilzt zusammen.

Bratgut sollte so trocken wie möglich sein. Frost an Gefriergut oder Feuchtigkeit an frische Lebensmitteln kann zu Überkochen vonHEYem Fett über den Rand der Pfanne führen. Achten Sie beim Braten mit hohen oder mittelhohen Temperatures sorgfältig auf Spritzer oder Überhitzen von Nahrungsmitteln. Versuchen Sie niemals, eine Pfanne mitHEYem Fett zu bewegen, vor allem eine Friteuse. Warten Sie, bis das Fett abgekühlt ist.

Wenn der Grill eingeschaltet ist, verwenden Sie nicht die Oberseite des Abzugs (der Schlitz entlang der Rückseite des Herdes) zum Vorwärmen von Platten, Tellern, Trocknen von Geschirrtüchern oder Erweichen von Butter.

Bei Gebrauch eines elektrischen Geräts nahe der Kochmulde sollenten Sie sich vergewissern, dass die Schnur des Geräts die Kochstelle nicht berühren kann.

Wenn Sie einen Riss in der Warmhaltefläche finden, trennen Sie das Gerät sofort von der Stromversorgung und veranlassen sie seine Reparatur.

Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

Nur bestimmte Arten von Glas, Glaskeramik, Tonwaren oder anderen glasierten Behältern eignen sich zum Kochen auf der Kochstelle. Andere können aufgrund der plötzlichen Temperaturänderung zerbrechen.

Lassen Sie niemanden auf einen Teil des Herdes klettern, stehen oder hangen.

Verwenden Sie keine Aluminiumfolie zum Abdecken von Rosten, Auskleidungen oder Ofendach.

Stellen Sie sicher, dass ihre Kuche jederzeit gut beluftet ist. Verwenden Sie Abzuggeblase oder Dunstabzughauben, wenn vorhanden.

Erwärmen Sie niemals ungeöffnete Speisebehalter. Druckaufstauung kann zum Platzen des Behalters und damit Verletzungen führen.

Der Herd ist nur zum Zubereiten von Speisen bestimmt und darf nicht für einen anderen Zweck benutzt werden.

Der Backofen sollte NICHT zum Heizen der Kuche benutzt werden, da dies nicht nur Energieverschwendung ist, sondern sich auch die Regler überhitzen konnen.

Wenn der Backofen eingeschaltet ist, die Ofentür nicht länger als notwendig offen halten.

Die technischen Daten theses Herdes sollenn nicht geändert werden.

Dieses Gerät ist schwer, beim Umsetzen ist Vorsicht walten zu halten.

Wenn der Herd nicht in Gebrauch ist, sicherstellen, dass die Regler in der Aus-Stellung stehen.

Reparatur und Ersatzteile

Füssen Sieitte die Geräteinformationen unter aus und bewahren Sie diese an einem sicheren Ort auf. Diese Angaben herself uns, Ihr Gerät besteht zu identifizieren und helpen uns, Ihnen zu helpen. Fullen Sie die Karteitte jetzt aus, um Zeit und Ungelegenheiten zu sparen, wenn später ein Problem mit ihrem Gerät auftreten sollte. Es kann ebenfalls nutzlich sein, ihren Kaufzettel zusammen mit dieser Broschüre aufzubewahren. Sie konnen gefragt werden, die Kaufbestätigung vorzulegen, um die Gültigkeit einer Garantiereparatur zu prufen.

Kraftstofftyp: Gas/Elektrizität

Name des Geräts und Farbe*

Seriennummer*

Handlername und -anschrift

Kaufdatum

Name und Anschrift des Installateurs

Installationsdatum

• These Informationen befinden sich auf dem Geräteschild.

Bei einem Problem

Falls Sie wider Erwarten ein Problem mit Ihr Gemär haben sollenn, schauen Sie sichitte zunachst den Rest dieser Anleitung an, vor allem den Abschnitt zur Problemlösung, um Sicherzustellen, dass Sie das Gemär korrekt benutzen.

Wenn Sie danach noch immer Schwierigkeiten haben, wenden Sie sichitte an ihren Handler.

Bitte beachten

Ist der Garantiezeitraum für Ihr Gerät abgelaufen, erhebt unser Kundendiensttechniker für diesen Besuch ggf. eine Gebühr.

Wenn Sie einen Ingenieurbesuch anfordern und der Fehler nicht Verantwortung des Herstellers ist, besteht sich unser Kundendiensttechniker das Recht zur Berechnung einer Gebühr vor.

Nicht wahrgenommene Termine können ebenfls in Rechnung gestellt werden.

Deutsch

Außerhalb des Garantiezeitraums

Wir empfehlen, dass unsere Geräte regelmäßig über ihre gesamte Lebensdauer gewartet werden, um Beste Leistung und Wirtschaftlichkeit zu erhalten.

Wartungs- und Reparaturarbeiten sollenn nur von sachkundigem und ausreichend qualifiziertem Person ausgeführten werden.

Ersatzteile

Um optimale und sichere Leistung zu erhalten, nur Originalsatzteile verwenden. Keine erneuerten oder unbefugten Gasregler verwenden. Wenden Sie sich an ihren Handler.

Installation

Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen.

Schauen Sie auf dem Geräteschild nach, für welches Gas der Herd eingestellt ist.

Umstellung

Dieses Gerät wird geliefert als:-

G 20 20 millibar

CAT II 2H3+

CAT II 2E3+

CAT II 2E3B/P

Ein Umstellssatz für andere Gasarten ist im Lieferumfang des Herds enthalten.

Soll das Gerät auf die Verwendung einer anderen Gasart umgestellt werden, empfehlen wir, dies vor der Installation zu tun. Siehe dazu der Abschnitt Gasumstellung dieser Anleitung.

Sicherheitsanforderungen/Vorschriften und Richtlinien

Dieses Gerät muss von einer Fachkraft installiert werden. Die Installation muss den einschlägigen Vorschriften und Richtlinien sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen. Lesen Sie vor der Installation oder dem Gebrauch diesen Geräts die Anleitung.

In Ihrlem eigenen und dem Interesse der Sicherheit ist es gesetzlich vorgeschreiben, dass alle Gasgeräte von Fachleuten installiert werden müssen. Bei unkorrekter Installation des Geräts können Garantie- oder Haftungsansprüche nichtig werden und zu Strafverfolgung führen.

Stellen Sie vor der Installation sicher, dass der Herd für ihre Gasart und Versorgungsspannung geeignet ist. Entnehmen Sie diese dem Leistungsschild. Dieses Gerät kann auf die Verwendung anderer Gasarten umgestellt werden.

Stellen Sie es in einem gut belufteten Raum auf.

Belüftungsmaßnahmen

Dieses Gerät wird nicht an eine Abgasleitung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Besonderss zu beachten sind geeignete Belüftungsmaßnahmen.

Örtliche Richtlinien zur Be- und Entlüftung müssen beachtet werden, mindestens ist jedoch folgenden notwendig:

Alle Räume benötigen ein Fenster, das geöffnet werden kann, oder vergleichbares, für eineige Räume ist zusammenlich zu einem Fenster ein permanenter Abzug erfolderlich. Der Herdarf nicht in einer kombinierten Wohnküche mit einem Rauminhalt von weniger als 20m^3 installiert werden. Soll er in einem Raum mit einem Rauminhalt von unter 5m^3 installiert werden, ist ein Luftabzug mit einer Wirkfläche von 100cm^2 erfolderlich. Soll er in einem Raum mit einem Rauminhalt von 5m^3 bis 10m^3 installiert werden, ist ein Luftabzug mit einer Wirkfläche von 50cm^2 erfolderlich. Überschreitet der Rauminhalt 11m^3 ist kein Luftabzug erfolderlich. Hat der Raum jedoch eine Tur, die direkt ins Freie geöffnet werden kann, ist selbst bei einem Rauminhalt zwischen 5m^3 und 10m^3 kein Luftabzug erfolderlich. Behinden sich andere kraftstoffverbrennende Geräte im gleichen Raum, ist ggf. mehr Belüfungnotwendig.

Aufstellung des Herdes

Der Herd kann in einer Küche bzw. Küche mit Esszimmer installiert werden, jedoch NICHT in einem Raum mit einer Badewanne oder Dusche.

HINWEIS:

Ein Gerät für flüssiges Propangasarf nicht in einem Zimmer oder internen Raum unter Erdgeschossebene wie z. B. in einem Keller installment werden.

Zur zufriedenstellenden Installation des Herdes wird die folgende Ausrüstung besteht:

Haltevorrichtung

Eine Haltevorrichtung solle angebracht sein, wenn der Herd an eine flexible Gasversorgung angeschlossen ist. Der Herdhersteller liefert diese nicht. Eine Haltevorrichtung solle am Bauwerk befestigt werden und sollte gelöst werden können, damit der Herd zur Reinigung oder Wartung Herausgezogen werden kann.

Gasdrucktester

Flexibler Gasschauch

Muss einschlagigen Normen entsprechen.

Vielfachmessgerät

(für elektrische Prüfungen)

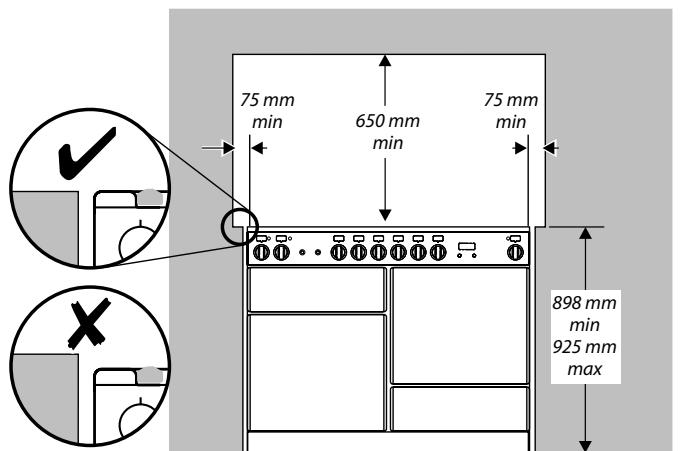

Aufstellen des Herdes

Die Abbildungen zeigen den empfohlenen Mindestabstand des Herdes zu benachbarten Flächen.

Die Kochstelleneinfassung sollte auf einer Ebene mit oder über jeder benachbarten Arbeitsfläche liegen. Über der Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite des Herdes und zu jeder benachbarten senkrechten Fläche gelassen werden.

Für nicht entzündliche Flächen (wie un lackiertes Metall oder Keramikfliesen) kann dies auf 25 mm verkleinert werden.

Ein Mindestraum von 650 mm ist zwischen der Oberseite der Kochstelle und einer horizontalen entzündlichen Fläche erforderlich.

Jede Dunstabzughaube sollte gemäß den Anweisungen des Dunstabzughaubenherstellers installiert werden.

Aus Sicherheitsgründen dürfen keine Vorhänge direkt hinter dem Herd angebracht werden.

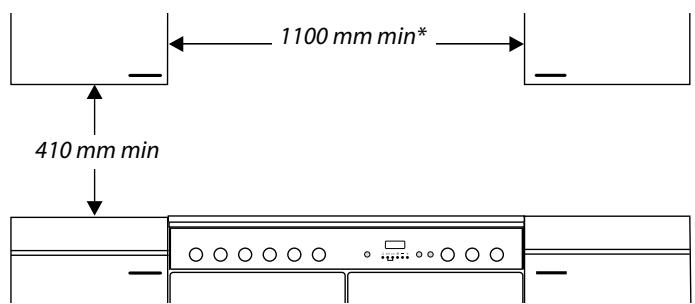

Wir empfehlen eine Lücke von 1110 mm zwischen Einheiten, um Bewegen des Herdes zu berücksichtigten. Wenn ein glatt abschlussender Einbau erforderlich ist, schiben Sie den Herd an die Einheit an der einen Seite, und danach die Einheit an der anderen Seite an.

Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe einer Ecke der Kuche liegt, damit sich die Backofenturen öffnen setzen.

Auspacken des Herdes

Entfernen Sie keine Verpackung vom Herd, bis er sich direkt vor dem Aufstellort befindet (es sei dessen passst in seiner Außenverpackung nicht durch eine Tur).

Durchtrennen Sie die Schnüre und haben Sie den Karton vom Herd ab. Lassen Sie den Herd auf der Bodenverpackung stehen. Siehe loses Auspackblatt.

Höheneinstellung

Es wird empfohlen, eine Wasserwaage auf einem Einschubb-lech in einem der Backofen zu benutzen, um zu prufen, ob er waagerecht steht.

Den Herd in seine gewünschte Position stellen und damit darauf auf achten,ihn nicht in der Lücke zwischen Kucheneinheiten zu verdrehen, da dies den Herd oder die Einheiten beschädigten können.

Die Rollen können eingestellt werden, um den Herd waage-recht zu stellen. Um die Höhe der Rückseite des Herdes einzustellen, das im Lieferumfang enthaltene Nivellierwerkzeug benutzen, um die Stellmuttern an den vorderen Ecken des Herdes zu drehen.

Die Höhe der vorderen Rolle einstellen, um den Herd waagerecht zu stellen. Im Uhrzeigersinn drehen, um den Herd anzuheiten, gegen den Uhrzeigersinn, um ihn zu senken.

Wenn Sie mit der Höhe und Waagerechtheit zufrieden sind, haben Sie die Vorderseite des Herdes um eine Drehung der vorderen Einstellrolle. Die Vorderfüße auf den Boden herunterschrauben. Die vorderene Einstellrolle gegen den Uhrzeigersinn rollen, um die vordere Rolle anzuheiten, so dass die Vorderseite des Herdes auf den Fußen, nicht der vorderen Rolle ruht, um versehentliches Bewegen des Herdes zu verhindern.

Das Nivellierwerkzeug am Einsteller setzen. Sein Griff sollte zur Rückseite des Herdes zeigen, damit der Kunde es benutzen kann, wenn er den Herd umsetzen möchte.

Die Schublade auf die Seitenleisten setzen und einschieben.

AnbringendrGriffe(nurineigeModelle)

Die 4 mm Inbusschrauben mit dem Innensechskantschlüssel von den Türen entfernen. Die Turgriffe mit den Schrauben befestigen.

Die Griffe sollenen über den Befestigungselemente sein.

Die 4 mm Inbusschrauben von den oberen Ecken der Bedienblende entfernen und den vorderen Handlauf anbringen.

Anbringen des Spritzschutzes (Sonderausstattung - nur bei einigen Modellen)

Die zwei Befestigungsschrauben (3 mm Innensechskantkopf) und die Muttern, die durch die Oberseite des hinteren Luftschlitzes gehen, entfernen. Die Spritzwand anhalten. Die 2 Befestigungsschrauben und Muttern von hinten anbringen.

Anbringung eines Stützhalters

Ein Stützhalter oder eine Kette (nicht im Lieferumfang des Herdes) sollte angebracht werden, wenn der Herd an eine flexible Gasversorgung angeschlossen wird. Eine Haltevorrichtung sollte am Bauwerk befestigt werden und sollent gelöst werden konnen, damit der Herd zur Reinigung oder Wartung herausgezogen werden kann.

Gasanschluss

Zwischen Gasversorgung und Anschlussschlauch muss ein Gasabsperrentil angebracht werden. Der flexible Schlauch (nicht im Lieferumfang des Herdes enthalten) muss den einschlädigen Normen entsprechchen. Wenden Sie sich im Zweifelsfall an ihren Lieferanten.

Deutsch

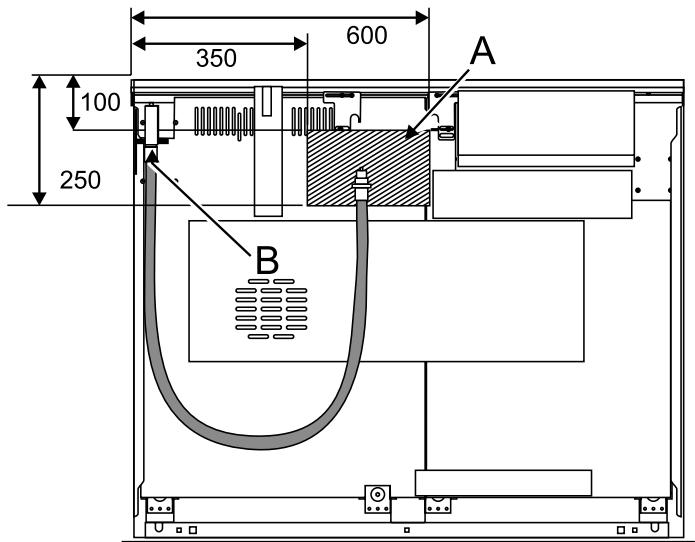

Die hinteren Abdeckkästen beschranken die Position des Versorgungsanschlusses. Die Hausgasversorgung muss mit einem nach unten gerichteten Anschluss abgeschlossen werden.

Der Geräteanschluss befindet sich direkt unter Kochstellenge an der Rückseite des Herdes.

Der Schlauch sollte so angebracht werden, dass Ein- und Auslassanschlüsse senkrecht sind, so dass der Schlauch u-förmig nach unten hangt.

Da die Höhe des Herdes verstellt werden kann und jeder Anschluss anders ist, ist es schwierig,igeria Abmessungen zu geben. Idealerweise sollte der Hausversorgungsanschluss im schraffierten Bereich in der Abbildung auf der Rückseite des Herdes sein.

Kontrollieren Sie nach Herstellung des Gasanschlusses mit einer Druckprüfung, ob der Herd gasdicht ist. Verwenden Sie bei Prüfung auf Gasaustritte kein Spülmittel - dies kann zu Rost führen. Verwenden Sie ein Produkt, das speziell für Leckerkennung hergestellt wurde.

Druckprüfung

Der Gasdruck kann an der Gasdüse eines der linken Kochstellenbrenner gemessen werden. Den Pfannenträger, Brennerkopf und -deckel entfernen. Die Gasdüse ist nun zugänglich.

Testdrücke siehe Abschnitt Technische Daten an der Rückseite dieser Anleitung.

Das Brenneroberteil wieder zusammen und damit sicheren, es korrekt auf dem Brennergehäuse zu montieren.

Elektrischer Anschluss

Dieses Gerät muss von einem qualifizierten Elektriker gemäß einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen installiert werden.

ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN

Hinweis

Der Herd muss über eine geeignete Herdsteuerung mit einem doppelpoligen Schalter mit einer Kontakttrennung von mindestens 3 mm in allen Polen an die korrekte Stromversorgung angeschlossen werden, wie auf dem Spanningschild am Herd angegeben. Diese Herd darf nicht an eine normale Haushaltssteckdose angeschlossen werden.

Die gesamte elektrische Belastung des Geräts beträgt etwa 7,2 kW. Die verwendete Kabelgroße sollen für diese Belastung geeignet sein und alle örtlichen Anforderungen erfüllen.

Zugriff auf den Netzanschluss erhalten Sie durch Entfern des elektrischen Klemmenanschlusskastens an der Rückwand.

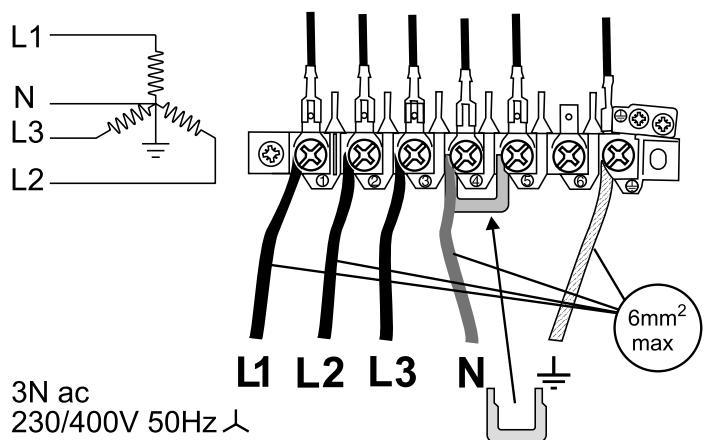

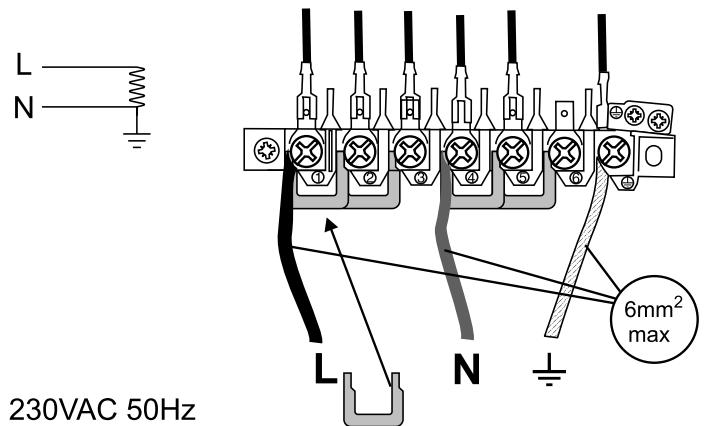

Das Netzkabel an die korrekten Anschüsse für ihre Stromversorgungsart anschließen.

Kontrollieren, ob die Verbindungen korrekt angebracht und die Klemmschrauben fest angezogen sind. Das Netzkabel über die Kabelschelle befestigen.

Fehlerstrom-Schutzschalter (Fl-Schalter)

Der kombinierte Einsatz Ihres herdes und anderer Haushaltsgeräte kann gelegentlich zu ungewolltem Auslösen führen. Deshalb empfehlen wir, den Herd durch einen eigenen Fl-Schalter oder Fl-Schalter mit Leitungsschutzschafter zu schätzen.

WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN QUALI-FIZIERTEM ELEKTRIKER.

Kochstelle

Alle Brenner nacheinander kontrollieren. Eine Flammensicherheitsvorrichtung stoppt die Gaszufuhr zum Brenner, wenn die Flame erlischt. Den Regler für jeder Brenner auf das große Flammensymbol drehen. Den Regler eindrücken. Dies lassst Gas zum Gasbrenner strömen. Den Regler weiter eingesdrückt halten und die Zündtaste drücken oder das Gas mit einem Streichholz anzünden. Den Regler etwa weitere 10 Sekunden eingesdrückt halten.

Wenn Sie den Regler loslassen und der Gasbrenner ausgeht, hat die Sicherheitsvorrichtung nicht gehalten. Wiederholen Sie den Vorgang nach einer Minute. Drücken Sie den Regler etwas länger und elevt. ein weniger fester ein.

Grill

Die Grillfachtür öffnen. Schalten Sie den Grillregler ein und kontrollieren Sie, ob sich der Grill erhitzt.

Backofenprüfung

Die Uhr muss auf die Uhrzeit eingestellt sein, bevor die Backöfen Funktionieren.

Zur Einstellung der Uhrzeit siehe Abschnitt „Die Uhr".

Gleichzeitig (-) oder (+) drücken, bis die korrekte Zeit zu setzen ist.

Vergessen Sie nicht, dass es eine 24-Stunden-Uhr ist.

Wenn Sie einen Fehler machen oder die falsche Tastes drücken, die Stromversorgung eine oder zwei Minuten lang ausschalten und den Vorgang wiederholen.

Den Ofen einschalten und kontrollieren, ob sich das Ofengeblase zu drehen beginnnt und der Ofen sich aufheizt. Den Ofen ausschalten.

Anbringen des Sockels

Die 3 Schrauben an der vorderen Unterkante des Herdes lösen. Das mittlere Schlüsselloch über die mittlere Schraube haken. Jedes Endschlussloch verdrehen und auf seine jeweiligen Schrauben setzen. Die Befestigungsschrauben anziehen.

Backofenleuche

Den Backofenlichtschalter drücken und kontrollieren, ob die Leuchte Funktioniert.

Anm. Die Gluhlampe des Ofens ist nicht Bestandteil der Garantie.

Kundendienst

Bitte informieren Sie den Benutzer über die Bedienung des Herdes und übergeben Sie ihm diese Anleitung.

Vielen Dank.

Deutsch

Umstellung auf eine andere Gasart

Reparatur - Achtung

These Umstellung muss von einer Fachkraft ausgeführten werden. Nach der Umstellung muss die Installation den einschlagigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen. Lesen Sie die Anleitung, bevor Sie diesen Gerät umstellen.

Bei falscher Umstellung des Geräts konnen Garantie- oder Haftungsansprüche nichtig werden und zu Strafverfolgung führen.

These Anleitung muss in Verbindung mit dem Rest der Geräteanleitung verwendet werden, vor allem Informationen über Normen, Herdaufstellung, Eignung des Anschlusschlauches, usw.

Bei Reparatur oder Austausch gasfuhrender Bauteile den Herd vor Beginn der Arbeiten vom Gas trennen und nach Abschluss prufen, ob das Gerät gadicht ist.

Keine erneuerten oder unbefugten Gasregler verwenden.

Umstellung

Vor der Aufnahme der Arbeit von der Strom- und Gasversorgung trennen. Prufen, ob das Gerät nach Abschluss der Arbeiten sichere ist.

Dieses Gerät wird geliefert als:-

G 20 20millibar

CAT II 2H3+

CAT II 2E3+

CAT II 2E3B/P

Sehen Sie im Abschnitt Technische Daten auf der Rückseite der Anleitung nach, ob der Herd auf die Gasart, die Sie verwenden wollen, umgestellt werden kann.

Gasdusen

Brennerdeckel und -köffe entfernen. Alte Düsen entfernen. Nneue Düsen anbringen (korrekte Düsen siehe Abschnitt Technische Daten auf der Rückseite der Anleitung). In der umgekehnten Reihenfolge zusammensetzen.

Hahneinstellung

Sehen Sie in der Tabelle auf der Rückseite der Anleitung nach, ob die Umgehungsschrauben gewechselt oder eingestellt werden müssen.

Alle Knebel abziehen.

Die Backofen- und/oder Grilltür öffnen und die Befestigungsschrauben unter der Bedienblende entfernen. Einige Modelle haben eine Platte unter der Bedienblende, die vonden unteren Befestigungsschrauben gehalten wird.

Modelle mit Handlauf

Die 2 Befestigungsschrauben der Handlaufendhalterung und die 2 Kreuzschlitzschrauben, die unter den Endhalterungen des Handlaufs liegen, entfernen.

Die Bedienblende von den oberen Sicherungen absenken.

Modelle ohne Handlauf

Die Bedienblende nach rechts schiben und nach vorneziehen.

Dabei darauf auf achten, die elektrische Verdraughtung nicht zu beschädigen oder zu überdehnen.

Umstellung auf andere Gasarten.

Die Umgehungsschraube entfernen und den korrekten Ersatz anbringen.

Korrekte Düsengröse siehe Tabelle an der Rückseite dieser Anleitung.

Die Bedienblende wieder anbringen.

Aufkleber

Den passenden Aufkleber, der anzeigt, für welches Gas das Gerät nun eingestellt ist, auf das Datenschild kleben.

Druckprüfung

Das Gerät an die Gasversorgung anschließen. Kontrollieren, ob das Gerät gasdicht ist.

Testdrücke siehe Abschnitt Technische Daten an der Rückseite dieser Anleitung.

Der Gasdruck kann an einer der linken Kochstellenbrenner-dusen gemessen werden. Den Brennerkopf abheben. Das Manometer an die Duse anbringen. Den Kochstellenbrenner einschalten und einen der anderen Brenner einschalten und anzünden.

Das Brenneroberteil wieder zusammensetzen und damit sicherstellen, es korrekt auf dem Brennergehäuse zu montieren.

Kontrollieren, ob das Gerät gasdicht ist.

Die Funktion aller Brenner prüfen.

François

Technische gegevens 52

Zet hem nicht dwars neer – dit past nicht en is bovendien winkel.

Er kommt stoom uit de oven

Pas op dat u de bedrading nicht beschadigt of belast.

Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230V 50Hz.

Legende

Code	Bezeichnung
A1	Grillenergieregler
A2	Linkes Grillelement
A3	Rechtes Grillelement
B1	Thermostat Backofen links
B2	Ofenschalter links
B3	Linkes unteres element ofen
B4	Linkes oberes element ofen
B5	Linkes Bräunungselement
C	Uhr
D1	Thermostat Backofen rechts
D2	Ofenschalter rechts
D3	Gebläseofenelement
D4	Ofengebläse rechts
F1	Warmhalteplattenschalter
F2	Warmhalteplatte
G1	Zündschalter
G2	Zündfunkengeber
H1	Ofenlichtschalter
H2	Backofenglühlampen
I1	Ofenlichtschalter
I2	Backofenglühlampen
J	Neon
K	Thermischer Auslöser

Schéma de câblage

Farbocode
b	Blau
br	Braun
bk	Schwarz
or	Orange
r	Rot
v	Violett
w	Weiß
y	Gelb
g/y	Grün/Gelb
gr	Grau

Couleur Code
b	Bleu
br	Marron
bk	Noir
or	Orange
r	Rouge
v	Violet
w	Blanc
y	Jaune
g/y	Vert/Jaune
gr	Gris

Die Backöfen	Konventionelle Behezung	Umluft/Heißenluft
	2,2kW	2,2kW
Energieeffizienzklasse auf einer Skala von A (niedriger Verbrauch) bis G (hoher Verbrauch)	A	A
Energieverbrauch Bei Standardbeladung	0,99kWh	0,85Wh
Nettovolumen (Liter)	67	67
Typ	Groß	Groß
Kochzeit bei Standardbeladung (Minuten)	40 Minuten	38 Minuten
Backfläche	1400cm2	1400cm2

Umstellung auf eine andere Gasart
