Produkttyp	Powerline-Adapter (Datenübertragung über Stromleitung)
Marke	D-Link
Modell	DHP-309AV
Abmessungen	5,5 x 3,5 x 2,5 cm (ca.)
Gewicht	Ca. 60 g
Stromversorgung	Netzstrom (über Steckdose)
Maximale Datenrate	Bis zu 200 Mbps
Netzwerkstandards	HomePlug AV, IEEE 802.3
Anschlüsse	1 Ethernet RJ45 10/100 Port
Sicherheit	128-Bit AES-Verschlüsselung, Sicherheitstaster
Hauptfunktionen	Datenübertragung über Stromleitung, Ethernet-Verbindung, einfache Sicherung
Stromverbrauch	Weniger als 3 W im Betrieb
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % ohne Kondensation
Systemkompatibilität	Windows, macOS, Linux
Wartung und Reinigung	Vor Reinigung vom Netz trennen, mit einem weichen, trockenen Tuch reinigen
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar, keine Ersatzteile verfügbar
Allgemeine Informationen	2 Jahre Garantie, technische Unterstützung per Telefon und Internet (siehe Anleitung)

Häufig gestellte Fragen - DHP-309AV D-LINK

Wie sichere ich mein Powerline-Netzwerk ohne Software?

Der DHP-309AV verfügt über einen Sicherheitstaster. Drücken Sie dazu den Sicherheitstaster am Hauptadapter für 2 Sekunden und dann innerhalb von 2 Minuten am zweiten Adapter. Das Netzwerk wird automatisch mit einem zufälligen Passwort verschlüsselt.

Nach dem Einstecken verbinden sich die Adapter automatisch. Wozu dient die Software?

Die Software (D-Link Powerline Utility) bietet erweiterte Funktionen wie die Überprüfung der Verbindungsqualität, Geräteverwaltung, Änderung des Netzwerknamens und des Sicherheitspassworts.

Das Netzwerk scheint langsamer als erwartet. Wie kann ich die Leistung verbessern?

Stecken Sie jeden Adapter direkt in eine Wandsteckdose, vermeiden Sie Mehrfachsteckdosen (insbesondere mit Überspannungsschutz). Halten Sie Geräte fern, die Störungen verursachen (Ladegeräte, Haartrockner). Stellen Sie sicher, dass die Adapter im selben Stromkreis sind.

Wie installiere ich den Powerline-Adapter?

Stecken Sie den Adapter in eine Wandsteckdose. Verbinden Sie ihn mit Ihrem Router oder PC über das mitgelieferte Ethernet-Kabel. Installieren Sie bei Bedarf die Software von der CD und folgen Sie dem Einrichtungsassistenten.

Funktionieren die Powerline-Adapter zwischen verschiedenen Räumen?

Ja, solange die Räume im selben Stromnetz liegen. Die Leistung kann bei langen Stromkreisen oder durch Störungen von Elektrogeräten sinken.

Was ist die maximale Reichweite des Powerline-Netzwerks?

Das Powerline-Netzwerk kann bis zu 300 Meter Verkabelung abdecken. Die tatsächliche Reichweite hängt von der Qualität der Elektroinstallation ab.

Kann ich mehrere Adapter anschließen?

Ja, Sie können bis zu 16 kompatible Powerline-Adapter im selben Netzwerk hinzufügen. Verwenden Sie den Sicherheitstaster oder die Software, um sie zu verbinden.

Was bedeuten die Leuchtanzeigen am Adapter?

In der Regel zeigt eine durchgehend grüne Leuchte eine korrekte Verbindung an. Eine orange blinkende Leuchte zeigt Netzwerkverkehr an. Weitere Details entnehmen Sie bitte der vollständigen Anleitung.

Kann ich den Adapter mit einem Switch oder WLAN-Repeater verwenden?

Ja, der Adapter verbindet sich mit jedem Netzwerkgerät über seinen Ethernet-Port. Sie können ihn an einen Switch anschließen, um das Netzwerk über Powerline zu erweitern.

Wie setze ich den Adapter auf Werkseinstellungen zurück?

Halten Sie den Sicherheitstaster (oder Reset-Taster) etwa 10 Sekunden lang gedrückt, bis die Leuchten blinken. Lassen Sie los, der Adapter startet mit den Standardeinstellungen neu.

BEDIENUNGSANLEITUNG DHP-309AV D-LINK

INSTALLATIONS-ANLEITUNG

GUIDE D'INSTALLATION

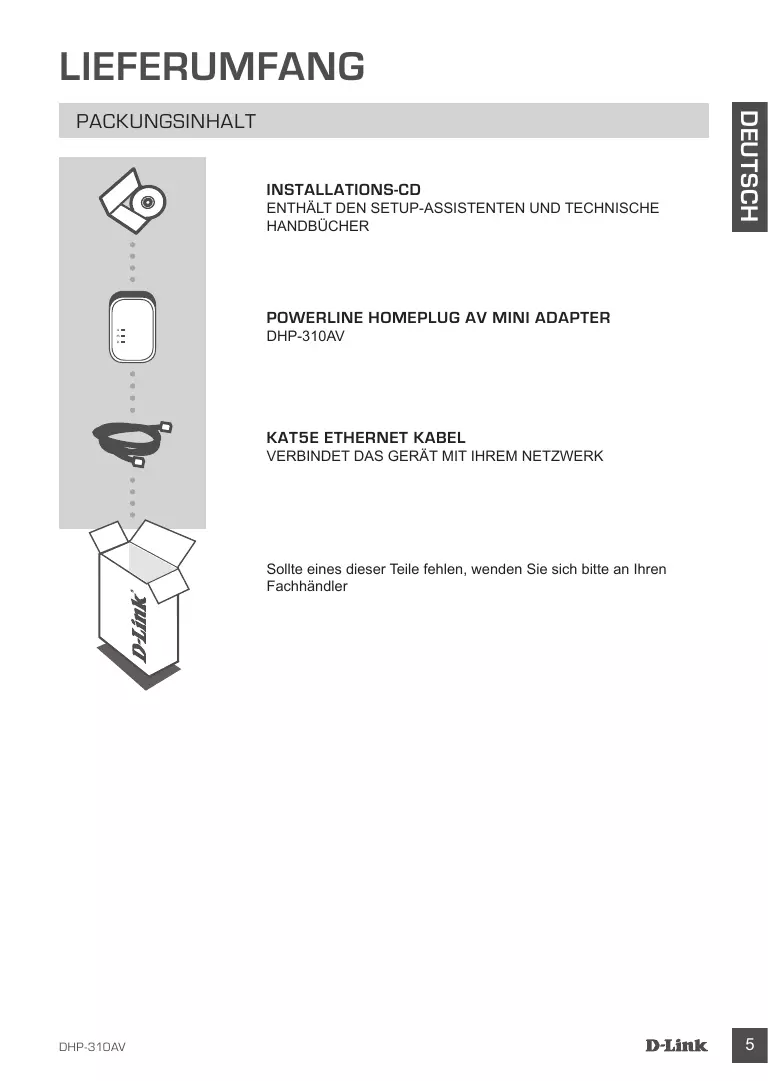

Sollte eines dieser Teile fehlen, wenden Sie sichitte an ihren Fachhandler

SETUP DES

PRODUKTS

INSTALLATIONSSCHRITTE

1. Schlieben Sie den DHP-310AV direkt an eine Wandsteckdose oder an einen Mehrfachstecker an.* Zur optimalen Leistungserzielung empfehl't D-Link, den DHP-310AV direkt an eine Wandsteckdose anzuschreiben. Der Anschluss des Gerätes an einen Mehrfachstecker kann vermehr zu Interferenzen und Störsignalen im Netzwerk und somit zu einer Leistungsverringerung führen.
2. Schlieben Sie das mitgelieferte Ethernetkabel an den Netzwerkanschluss des DHP-310AV an, und verbinden Sie das andere Kabelende mit dem Netzwerk oder einem PC.
3. Legen Sie die D-Link DHP-310AV-CD in das CD-ROM-Laufwerk ein. Das Hilfsprogramm für die Installation wird gestartet.
4. Wenn Sie den Installationsassistenten für das Dienstprogramm des DHP-310AV von D-Link beendet haben, doppelklicken Sie auf das Symbol „D-Link DHP-310AV Powerline HD Utility" auf Ihr dem Desktop, um mit der Konfiguration des DHP-310AV zu beginnen.

FEHLERBEHEBUNG

SETUP- UND KONFIGURATIONSPROBLEME

1. KANN ICH MEIN POWERLINE-NETZWERK OHNE SOFTWARE VERSCHLUSSELN?

Ja. Der DHP-310AV ist mit einer Verschlussungstechnologie per Knopfdruck ausgestattet, mit der Sie Ihr Netzwerk leicht schützen konnen. Die Konfigurationsanleitung finds Sie im Benutzerhandbuch für den DHP-310AV auf der CD-ROM.

2. ALS ICH MEINE GERÄTE ANGESCHLOSSEN HABE, ERFolgte IHRE GEGENSEITIGE ERKENNUNG UND VERBINDUNG AUTOMATISCH. WOZU BENÖTIGE ICH DIE SOFTWARE?

Der DHP-310AV ist standardmäßig so eingestellt, dass er, nach seinem Anschluss und der Verbindung mit Ihr dem Router, ohne weitere Konfigurationsmaßnahmen unmittelbar Funktioniert. Die Software verfügbar jedoch über weitere Funktionen zur Überprüfung der Verbindungsqualität, zur Sicherung des Netzwerks, und zur Geräteverwaltung.

3. MEIN NETZWERK ARBEITET ZU LANGSAM. WAS KANN ICH TUN, UM SEINE LEISTUNG ZU STEIGERN? UM EINE OPTIMALE NETZWERKLEISTUNG ZU ERZIELEN, BEACHTEN SIE BITTE FOLGENDES:

• Schlieben Sie den DHP-31AV nicht an einen Mehrfachstecker, sondern direkt an eine Wandsteckdose an. Manche Mehrfachstecker verfügen über einen Überspannungsschutz, der die Stromzuführ behindern kann.
• Wenn dies nicht möglich ist, schreiben Sie die Geräte an einen weniger belasteten Mehrfachstecker an.
• Powerline-Netzwerke reagieren sehr empfindlich auf elektrische Interferenzen. Vergewissern Sie sich daher, dass keine weiteren störenden Geräte, insbesondere Ladegeräte von Mobiletelefonen oder Haartrockner, an denselben Mehrfache stecker angeschlossen sind.

TECHNISCHE UNDERSTÜTZUNG

Deutschland: Web: http://www.dlink.de

Telefon: [phone],14 € pro Minute Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr

Österreich: Web: http://www.dlink.at

Telefon: [phone],116 € pro Minute Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr

Schweiz: Web: http://www.dlink.ch

Telefon: [phone],08 CHF pro Minute Zeiten: Mo. -Fr. 09:00 – 17:30 Uhr

• Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

QUE CONTIENT

LA BOITE ?

CONTENU

LE CD D'INSTALLATION

COMPREND L'ASSISTANT DE CONFIGURATION ET LES MANUELS TECHNIQUES

POWERLINE HOMEPLUG AV MINI ADAPTER

DHP-310AV

CABLE ETHERNET CATEGORIE 5

CONNECTE LE PÉRIPHÉRIQUE À VOTRE RÉSEAU

BEVAT INSTALLATIEWIZARD EN TECHNISCHE

HANDLEIDINGEN

POWERLINE HOMEPLUG AV MINI ADAPTER

DHP-310AV

CAT5 ETHERNET-KABE

SLUIT HET APPARAAT AAN OP UW NETWORK

TECHNISCHE ONDERSTEUNING
