Produkttyp	Mini-ITX-Mainboard für Computer
Marke	MSI
Modell	C847IS-P33 (MS-7836 v1.x)
Abmessungen	17,0 cm x 17,0 cm (Mini-ITX)
Gewicht (ca.)	300 g
Integrierter Prozessor	Intel Celeron 847 (1,1 GHz, Dual-Core)
Chipsatz	Intel NM70
Unterstützter Arbeitsspeicher	DDR3 1333/1066, max. 16 GB, Dual-Channel, 2 x DIMM
Speicher	1 x SATA 6 Gb/s, 1 x SATA 3 Gb/s
Netzwerk	LAN 10/100/1000 (Realtek RTL8111E)
Audio	HD Audio 8-Kanal (Realtek ALC887)
Rückseitige Anschlüsse	1 x PS/2 Tastatur, 1 x PS/2 Maus, 4 x USB 2.0, 1 x LAN, 1 x VGA, 1 x DVI-D, 3 x Audio
Interne Anschlüsse	2 x USB 2.0, Front-Audio, TPM, Gehäuseeingriff, seriell (COM), Squirrel
Erweiterungssteckplatz	1 x PCIe 2.0 x1
Stromversorgung	ATX 24-Pin + ATX 4-Pin (12V CPU)
Hauptfunktionen	Dual-Core-Celeron-Prozessor, DDR3-Speicher, Intel HD-Grafik, Energiesparen
Wartung und Reinigung	Mit Druckluft entstauben, trockenes, weiches Tuch. Flüssigkeiten vermeiden.
Sicherheit	ESD-Vorsichtsmaßnahmen beachten. Vor dem Eingriff Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	CPU-Lüfter, Speicher, CMOS-Batterie erhältlich. Siehe MSI-Website.
Allgemeine Informationen	Vollständige Bedienungsanleitung (108 Seiten) kostenlos herunterladbar.

Häufig gestellte Fragen - C847IS-P33 MSI

Wie installiere ich Speichermodule auf dem Mainboard?

Entriegeln Sie die Clips des DIMM-Steckplatzes, setzen Sie das Modul mit ausgerichteter Kerbe ein, drücken Sie bis zum Einrasten. Für Dual-Channel verwenden Sie identische Module.

Wo befindet sich der CMOS-Jumper (JBAT1)?

Der Jumper JBAT1 befindet sich in der Nähe der CMOS-Batterie. Zum Löschen setzen Sie den Jumper für einige Sekunden auf die Kurzschlussposition (Stifte 2-3) und dann zurück in die Aufbewahrungsposition (Stifte 1-2).

Kann Windows XP auf diesem Mainboard installiert werden?

Ja, aber Sie müssen den SATA-Modus im BIOS auf IDE umstellen (Advanced > SATA Mode) vor der Installation, sonst erscheint ein blauer Bildschirm.

Wie schließe ich das Frontpanel (Power-Taste, LED) an?

Verwenden Sie den Anschluss JFP1. Beachten Sie das Schaltbild in der Anleitung, um die Kabel richtig anzuschließen: Power, Reset, HDD-LED, Power-LED.

Welche empfohlene Versorgungsspannung wird benötigt?

Standard-ATX-Netzteil 24-Pin + 4-Pin 12V für die CPU. Stellen Sie sicher, dass das Netzteil ausreichend Leistung liefert (mindestens 300W).

Wie aktualisiere ich das BIOS?

Verwenden Sie das integrierte Dienstprogramm M-Flash im BIOS. Legen Sie die BIOS-Datei auf einen USB-Stick (FAT/FAT32 formatiert), starten Sie und wählen Sie die Option M-Flash.

Welche Arten von Festplatten kann ich verwenden?

SATA-Festplatten (HDD, SSD) und SATA-Optische Laufwerke. Die Ports SATA1 (6 Gb/s) und SATA2 (3 Gb/s) sind kompatibel.

Was tun, wenn der Bildschirm beim Start schwarz bleibt?

Überprüfen Sie die Stromanschlüsse, den Arbeitsspeicher (neu einsetzen), die Grafikkarte falls vorhanden. Löschen Sie ggf. das CMOS.

Wie aktiviere ich 8-Kanal-Sound?

Die hinteren Audioausgänge liefern standardmäßig 5.1-Sound. Für 7.1 müssen die Kanäle 7 und 8 über den Front-Audio-Anschluss (JAUD1) angeschlossen werden.

Wo finde ich Treiber für dieses Mainboard?

Laden Sie die Treiber von der MSI-Website (www.msi.com) im Support-Bereich herunter, indem Sie nach dem Modell C847IS-P33 suchen.

BEDIENUNGSANLEITUNG C847IS-P33 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte führen Elektro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europawweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie these Produkte zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in Ihr Höhe.

FRANÇAIS

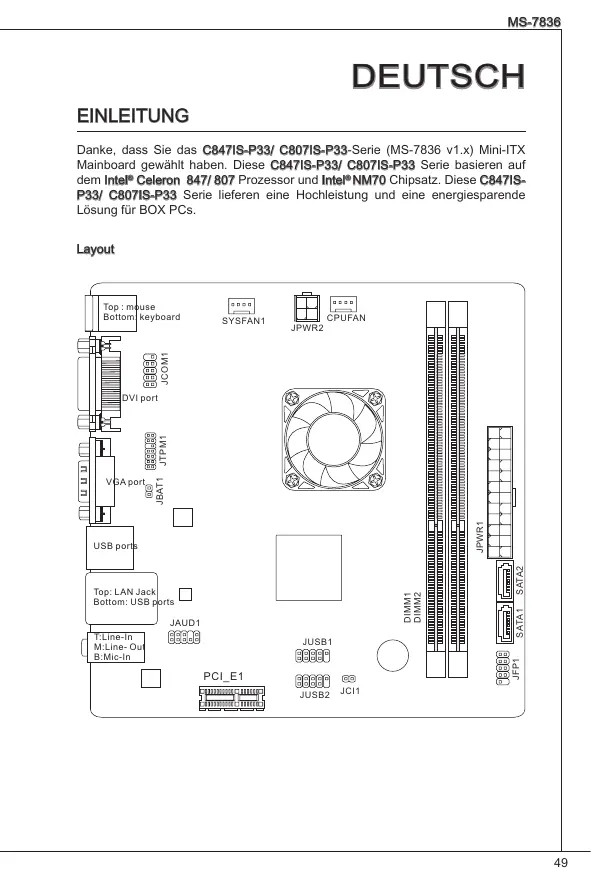

Danke, dass Sie das C847IS-P33/ C807IS-P33-Serie (MS-7836 v1.x) Mini-ITX Mainboard gewählt haben. Diese C847IS-P33/ C807IS-P33 Serie basieren auf dem Intel® Celeron 847/807 Prozessor und Intel® NM70 Chipsatz. Diese C847IS-P33/ C807IS-P33 Serie lieferen eine Hochleistung und eine energiesparende Lösung für BOX PCs.

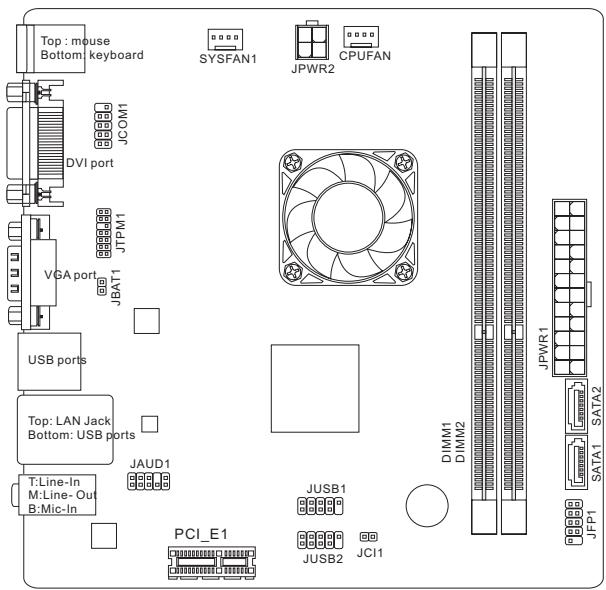

Layout

SPEZIFIKATIONEN

Prozessoren

Intel® Celeron 847/1.1 GHz/Dual-Core-Prozessor (C847IS-P33)
Intel® Celeron 807/1.5 GHz/ Single-Core-Prozessor (C807IS-P33)

Chipsatz

Intel® NM70 Chipsatz

Spiecher

2x DDR3 DIMMs unterstützen DDR3 1333/ 1066 DRAM (max. 16GB)
Unterstutz die Modus Dual-Kanal

LAN

• Unterstutz LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

Audio

Integrierter Realtek® ALC887 HD-Audiocode

SATA

1x SATA 3Gb/s Anschluss über Intel® NM70
1x SATA 6Gb/s Anschluss über Intel® NM70

Anschlüsse & Tasten

Hintere Ein-/ und Ausgänge

PS/2 Tastatur-Anschluss x1
PS/2 Maus-Anschluss x1
- USB 2.0 Anschlüsse x4
LAN Anschluss x1
VGA Anschluss x1
- DVI-D Anschluss x1
- Audiobuchsen x3

On-Board

USB 2.0 Stiftleisten x2
- Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge x1
- TPM Stiftleiste x1
- Serielle Stiftleiste x1
- Gehäusekontaktschalter x1

Stockplatz

1x PCIe 2.0 x1-Steckplatz

Form Faktor

Schaubenlocher fur die Montage

Schraubenlocher fur die Montage x4

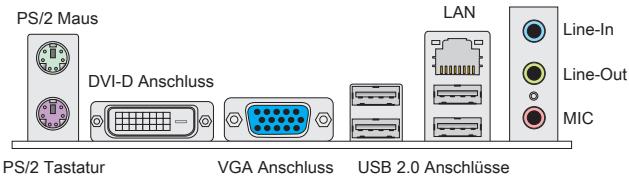

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügbar über folgende Anschlüsse:

WICHTIG

Die 7. und 8. Kanale müssen an der Frontplatte ausgegeben werden, um den 8-Kanal-Klangeffekte zu erreichen.

Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter

http://www.msi.com/service/test-report

Wenn Sie für Bestellungen von Zubehör Teilenummern besteht,finden Sie.
diese auf unserer Produktseite unter

http://www.msi.com/index.php

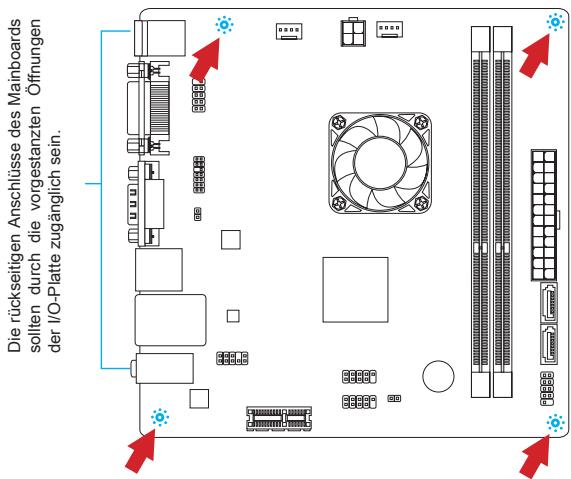

Schaubenlocher fur die Montage

Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie die mit leisttem Druck voninnen in die Aussparung des Computergehaues ein. Zur Installation des Mainboards in Ihr PM-Gehäuse befestigen Sie zunachst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unter. Weitere Informationen erfahren Sie über Ihr Gehäusehandbuch.

WICHTIG

• Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz.
• Um Schäden am Mainboard zu verhindern, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse mit Ausnahme der Abstandhalter unter den Befestigungslöchem.
• Stellen Sie sich, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.

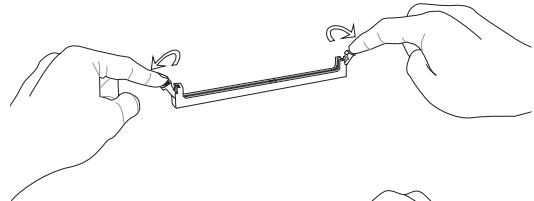

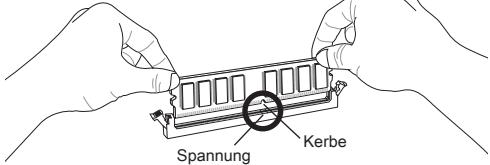

Vorgehensweise beim Einbau von Speicher Modulen

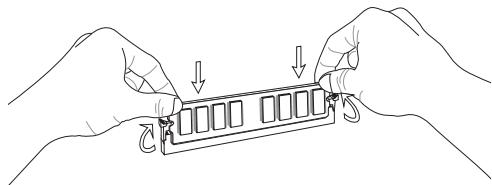

1. Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungslips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann.
2. Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes Schnappt automatisch ein wobein deutliches Klicken, die korrekte Arretierung bestätig.
3. Prüfen Sie von Hand, ob das Arbeitssteepermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

WICHTIG

• Stellen Sie im Zweikanalbetrieb bereits richer, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots entsprechlicher Kanäle verwenden.
• Aufgrund der Hardwarebeschränkung sollen den Installationsverfahren folgen: Bestücken Sie Speichermodule zuesrst und installieren Sie dann die Grafikkarte. Entfern Sie gegebenenfalls die Grafikkarte zuerst während der Deinstallation.

JPWR1:ATX 24-poliger Stromanschluss

Hier können Sie ein ATX 24-Pin Netzeil anschlieben. Wenn Sie die Verbindung herstellen, stellen Sie sichar, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzeilstecker fest in den Steckersockel.

JPWR2:ATX 4-poliger Stromanschluss

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versogen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzeil sich, um den stabilen Betrieb des Mainboards safer zu stellen.

CPUFAN, SYSFAN1: Stromanschlüsse für Lüfter

Die Netzteilüfter Anschlüsse unterstufen aktive Systemüfter mit +12V . Wenn Sie den Stecker mit dem Anschluss verbinden, sollen den sie immer darauf achtenden, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollen, der Schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

CPUFAN

SYSFAN1

SATA1~2: SATA Anschluss

Dieser Anschluss basiert auf der Hochgeschwindigkeitschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerat angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

SATA1 (6Gb/s, über Intel® NM70)

SATA2 (3Gb/s, über Intel® NM70)

WICHTIG

• Knicken Sie das Serial ATA Kabel nicht in einem 90^ Winkel. Datenverlust konnte die Folge sein.
• SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Mainboard einstecken.

JFP1: Frontpanel Anschluss

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

JCOM1: Serieller Anschluss

Es handelt sich um eine 16550A Kommunikationschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier{last ist sie eine serielle Geräte direkt anschlieben.

JUSB1, JUSB2: USB 2.0 Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-USB-Peripheriergerate, wie z.B. USB Festplattenlaufwerke, Digitalk cameras, MP3-Player, Drucker, Modems und ähnliches.

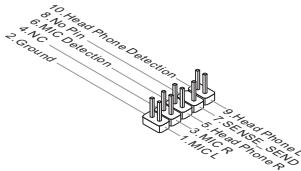

JAUD1: Audioanschluss des Frontpanels

Der Audio Frontanschluss ermöglich den Anschluss von Audioein- und -ausgangen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontakschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeitzeichnet dies auf und gibt auf dem Bildschirm eine Warmung aus. Um die Warmmeldung zulöschen, muss das BIOS aufgerufen und die Aufzeinigung gelöscht werden.

JTPM1: TPM Anschluss

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmer Sieitte dem TPM Plattform Handbuch.

JBAT1: Steckbrücke zur CMOS-Lösung

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom entsorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglich es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

Halten Daten

Löschen Daten

WICHTIG

Wenn das System ausgeschelt ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zulöschen. Danach entfern Sie die Steckbrücke. Versuchen Sie niemals die Daten im CMOS zulöschen, wenn das System eingeschelt ist. Die Hauptplatine kann dadurch beschädigt werden.

PCIe Steckplatz

Der PCIe-Steckplatz unterstützt eine Erweiterungskarte mit der PCIe-Schnittstelle.

PCIe 2.0 x1-Steckplatz

Nach dem Einschalten beginnigt der Computer den POST (Power On Self Test - Selfüberprüfung nach Anschalten). Sobald die Meldung unter entscheidt drücken Sie die Taste < DEL> , um das Setup aufzurufen.

Press DEL to enter Setup Menu

(ENTF drücken, um das Setup-Menu zu öffnen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und dann nach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigten. Sie konnen das System außer dem neu starten, indem Sie gleichzeitig die Tastes , und drücken (bei manchen Tastaturen , und ).

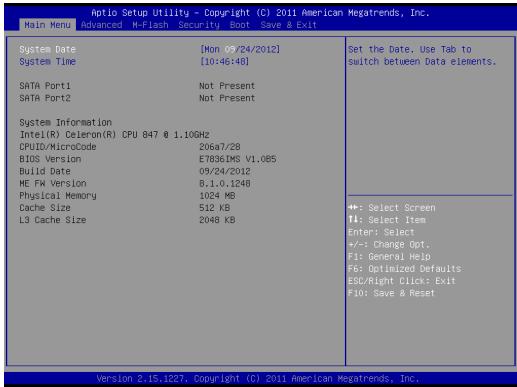

Die Menüleise

Main Menu

In thisen Menu konnen Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Advanced

Verwenden Sie diesen Menupunkt, um eigene weitergehende Einstellungen an Ihr System vorzunehmen.

M-Flash

In thisem Menu konnen Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format).

Security

Mit diesen Menu können Sie Supervisor- und Benutzerkennwörter setzen.

Boot

Verwenden Sie these Sues Menu, um die Priorität der Boot-Gerät vorzunehmen.

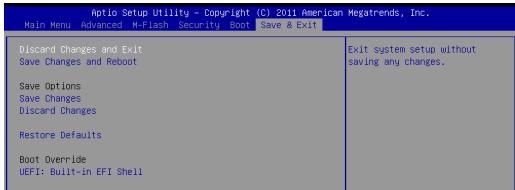

Save & Exit

Hier konnen Sie die BIOS-Werkseinstellungen oder Standardeinstellungen laden.

Veränderungen speichern oder loschen und verlassen Sie das BIOS-Setup.

Save & Exit

Verlässt das BIOS-Setup, ohne die Änderungen zu speichern.

Save Changes and Reboot

Speichert die Änderungen und neu starten das System.

Save Options

Mit thisem Menupunkt speichern die Änderungen.

Discard Changes

Mit thisem Menupunkt verwerfen die Änderungen.

Restore Defaults

Mit dieser Option können die optimierten Standardwerte laden, die der BIOS-Verkauf setzen muster.

= = BootOverride = =

Die installierten Speichergeräte werden in diesen Menu angezeigt wird, können Sie einen von denen eine Boot-Geräut auswahlen.

HINWEISE ZUR WINDOWS XP-INSTALLATION

Dieser Abschnitt beschreibt, wie Sie Windows XP mit IDE-Modus installieren.

Windows XP mit IDE-Modus installieren

Die Windows XP-Installation schlägt fuhl, ein blauer Bildschirm wird angezeigt, da Speichergerate im AHCI-Modus nicht nativ unterstützen werden. Falls Sie-DDnoch Windows XP als Betriebssystem nutzen mayen, andern Sieitte die nachstehenden BIOS-ELEMENTE wie folgt.

1. Zum Aufrufen des BIOS besteht Sieitte im Kapitel "BIOS-Einstellungen" nach.
2. Wechseln Sie zu Advanced (Erweitert) SATA Mode (SATA-Modus).
3. Stellen Sie den SATA MODE (SATA-Modus) auf IDE ein.
4. Wechseln Sie zu Save & Exit (Speichern und beenden) Save Changes and Reboot (Änderungen speichern und neu starten).
5. Installieren Sie Windows XP.
