BEDIENUNGSANLEITUNG PS43E490 SAMSUNG

• Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. Français - 19 PF45005000-XNZF_FRA.indd 19 2013-01-23 10:37:53 Achtung! Wichtige Sicherheitshinweise (Bitte lesen Sie den Ihrem Samsung Gerät entsprechenden Abschnitt, bevor Sie dieses installieren.) VORSICHT GEFAHR EINES ELEKTRISCHEN SCHLAGES! NICHT ÖFFNEN! Dieses Symbol weist auf eine hohe Spannung im Inneren des Geräts hin. Das Berühren von Teilen im Geräteinneren ist gefährlich. VORSICHT: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERRINGERN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE). IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. LASSEN SIE REPARATUREN NUR VON QUALIFIZIERTEM KUNDENDIENSTPERSONAL DURCHFÜHREN. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zu Betrieb und Wartung beigefügt sind.

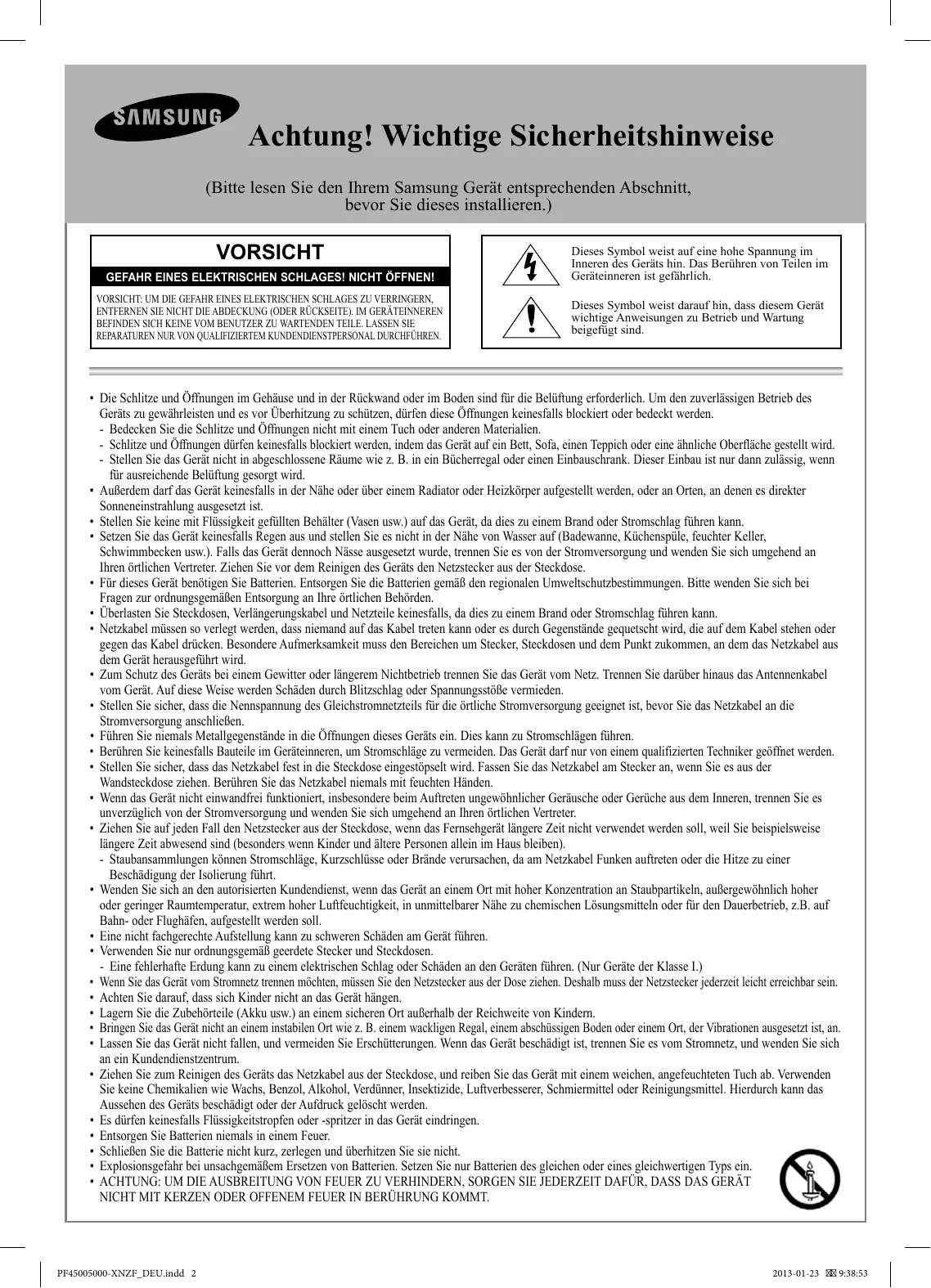

• Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind für die Belüftung erforderlich. Um den zuverlässigen Betrieb des Geräts zu gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden. - Bedecken Sie die Schlitze und Öffnungen nicht mit einem Tuch oder anderen Materialien. - Schlitze und Öffnungen dürfen keinesfalls blockiert werden, indem das Gerät auf ein Bett, Sofa, einen Teppich oder eine ähnliche Oberfläche gestellt wird. - Stellen Sie das Gerät nicht in abgeschlossene Räume wie z. B. in ein Bücherregal oder einen Einbauschrank. Dieser Einbau ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird.
• Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden, oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen usw.) auf das Gerät, da dies zu einem Brand oder Stromschlag führen kann.
• Setzen Sie das Gerät keinesfalls Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt wurde, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter. Ziehen Sie vor dem Reinigen des Geräts den Netzstecker aus der Steckdose.
• Für dieses Gerät benötigen Sie Batterien. Entsorgen Sie die Batterien gemäß den regionalen Umweltschutzbestimmungen. Bitte wenden Sie sich bei Fragen zur ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.
• Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.
• Netzkabel müssen so verlegt werden, dass niemand auf das Kabel treten kann oder es durch Gegenstände gequetscht wird, die auf dem Kabel stehen oder gegen das Kabel drücken. Besondere Aufmerksamkeit muss den Bereichen um Stecker, Steckdosen und dem Punkt zukommen, an dem das Netzkabel aus dem Gerät herausgeführt wird.
• Zum Schutz des Geräts bei einem Gewitter oder längerem Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie darüber hinaus das Antennenkabel vom Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.
• Stellen Sie sicher, dass die Nennspannung des Gleichstromnetzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.
• Führen Sie niemals Metallgegenstände in die Öffnungen dieses Geräts ein. Dies kann zu Stromschlägen führen.
• Berühren Sie keinesfalls Bauteile im Geräteinneren, um Stromschläge zu vermeiden. Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.
• Stellen Sie sicher, dass das Netzkabel fest in die Steckdose eingestöpselt wird. Fassen Sie das Netzkabel am Stecker an, wenn Sie es aus der Wandsteckdose ziehen. Berühren Sie das Netzkabel niemals mit feuchten Händen.
• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter.
• Ziehen Sie auf jeden Fall den Netzstecker aus der Steckdose, wenn das Fernsehgerät längere Zeit nicht verwendet werden soll, weil Sie beispielsweise längere Zeit abwesend sind (besonders wenn Kinder und ältere Personen allein im Haus bleiben). - Staubansammlungen können Stromschläge, Kurzschlüsse oder Brände verursachen, da am Netzkabel Funken auftreten oder die Hitze zu einer Beschädigung der Isolierung führt.
• Wenden Sie sich an den autorisierten Kundendienst, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll.
• Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.
• Verwenden Sie nur ordnungsgemäß geerdete Stecker und Steckdosen. - Eine fehlerhafte Erdung kann zu einem elektrischen Schlag oder Schäden an den Geräten führen. (Nur Geräte der Klasse I.)
• Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit leicht erreichbar sein.
• Achten Sie darauf, dass sich Kinder nicht an das Gerät hängen.
• Lagern Sie die Zubehörteile (Akku usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern.
• Bringen Sie das Gerät nicht an einem instabilen Ort wie z. B. einem wackligen Regal, einem abschüssigen Boden oder einem Ort, der Vibrationen ausgesetzt ist, an.
• Lassen Sie das Gerät nicht fallen, und vermeiden Sie Erschütterungen. Wenn das Gerät beschädigt ist, trennen Sie es vom Stromnetz, und wenden Sie sich an ein Kundendienstzentrum.
• Ziehen Sie zum Reinigen des Geräts das Netzkabel aus der Steckdose, und reiben Sie das Gerät mit einem weichen, angefeuchteten Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel. Hierdurch kann das Aussehen des Geräts beschädigt oder der Aufdruck gelöscht werden.
• Es dürfen keinesfalls Flüssigkeitstropfen oder -spritzer in das Gerät eindringen.
• Entsorgen Sie Batterien niemals in einem Feuer.
• Schließen Sie die Batterie nicht kurz, zerlegen und überhitzen Sie sie nicht.
• Explosionsgefahr bei unsachgemäßem Ersetzen von Batterien. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.
• ACHTUNG: UM DIE AUSBREITUNG VON FEUER ZU VERHINDERN, SORGEN SIE JEDERZEIT DAFÜR, DASS DAS GERÄT NICHT MIT KERZEN ODER OFFENEM FEUER IN BERÜHRUNG KOMMT. - Deutsch PF45005000-XNZF_DEU.indd 2 2013-01-23 9:38:53 Weitere Informationen zur Verwendung des e-Manuals (S. 9) Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Hinweis zu Digitalfernsehen 1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. 2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. 3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt. 4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.

6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

✎✎Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt. Deutsch 5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten. Benutzerhinweise

• Einbrennen von Standbildern Lassen Sie Standbilder (z. B. von einem Videospiel) auf dem Plasmabildschirm höchstens einige Minuten lang anzeigen, da das Bild anderenfalls einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern.
• Wärmeentwicklung auf der Oberseite des Plasmafernsehgerät Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Gerät über die Entlüftungsöffnung im oberen Teil des Geräts abgeführt wird. Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden.
• Das Gerät verursacht ein „knackendes“ Geräusch. Ein „knackendes“ Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z. B. Temperaturschwankungen oder Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar.
• Pixelfehler Der Plasmabildschirm, für dessen Herstellung hoch entwickelte Technologie eingesetzt wird, besitzt eine Bildfläche mit 2.360.000 (bei HD-Auflösung) bis 6.221.000 (bei Full-HD-Auflösung) Pixeln. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixel haben keinen Einfluss auf die Geräteleistung.
• Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5° C.
• Ein Standbild, dass zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen. Der Betrieb des Plasmafernsehgeräts im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Bildschirms Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Bildschirm verursacht werden. Durch die Wiedergabe einer DVD oder den Betrieb einer Spielkonsole kann es auf dem Bildschirm zu ähnlichen Effekten kommen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie.
• Nachbilder auf dem Bildschirm. Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie die „Helligkeit“ und den „Kontrast“, wenn Sie Standbilder über einen längeren Zeitraum anzeigen möchten.
• Gewährleistung Durch diese Garantie nicht abgedeckt sind Schäden, die durch das Einbrennen von Bildern entstehen. Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt. Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronik-Altgeräte) (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien) Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu. ✎✎Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für Kunden in der EU hergestellt wurde. Deutsch - 3 PF45005000-XNZF_DEU.indd 3 2013-01-23 9:38:54 Liste der Funktionen Media Play

Hiermit können Sie Musikdateien, Bilder und Filme abspielen, die auf einem USB-Gerät gespeichert sind. e-Manual

Lesen des ganzen Handbuch auf dem Bildschirm. (S. 9) Zubehör ✎✎Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. ✎✎Die Farbe und die Form der Teile können sich je nach Modell unterscheiden. ✎✎Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.

Fernbedienung und 2 Batterien (Typ AAA) Garantiekarte / Vorschriftenhandbuch Bedienungsanleitung

Standfuß mit Kabelhalter

Netzkabel Reinigungstuch Montieren des Standfußes mit Kabelhalter PS43F4500 / PS51F4500

RF-Kabel / Komponentenkabel (gesondert erhältlich) ✎✎Ferritkern für Netzkabel: Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung).

• A Höchstabstand zwischen dem Ferritkern und dem anderen Ende des Kabels, das in das Fernsehgerät eingesteckt wird: 3/4 Zoll
• B Maximaler Abstand zwischen dem Ferritkern und dem anderen Ende des Kabels, das in die Steckdose eingesteckt wird: 3/4 Zoll ✎✎Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel. ✎✎Verwaltungskosten werden abgerechnet, wenn: (a) auf Ihren Wunsch ein Techniker gerufen wird und kein Defekt des Geräts vorliegt (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben). (b) Sie das Gerät in eine Reparaturwerkstatt bringen und kein Defekt des Geräts vorliegt (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben). ✎✎Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden. Deutsch - 4 PF45005000-ZGZT_DEU.indd 4 2013-02-07 8:11:26 Fernbedienung ✎✎Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet. Anzeigen und Auswählen der verfügbaren Videosignalquellen. Ein- und Ausschalten des Fernsehgeräts. Hiermit wechseln Sie direkt zu einem Kanal. Zurück zum vorherigen Sender. Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. Einstellen der Lautstärke. Deutsch Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“. Wechseln des Senders. Anzeigen des Bildschirmmenüs. Hiermit zeigen Sie das Menü der Funktion Media Play an. Anzeigen der Senderlisten auf dem Bildschirm. Anzeigen des elektronischen Programmführers. MEDIA.P Hiermit können Sie häufig verwendete Funktionen schnell auswählen. Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten. Anzeigen von Informationen auf dem Bildschirm. Schließen des Menüs. Zurück zum vorherigen Menü.

E-MANUAL: Anzeigen des e-Manuals. (S. 9) P.SIZE: Hiermit wählen Sie das Bildformat. AD/SUBT.: Auswahl von Audio für Sehgeschädigte. (nicht überall verfügbar). / Digitale Untertitel anzeigen

Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Bildschirm. AD/SUBT. Verwenden Sie diese Tasten innerhalb einer bestimmten Funktion. Einzelheiten entnehmen Sie dem e-Manual. Einlegen von Batterien (Batteriegröße: AAA) ✎✎Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Deutsch - 5 PF45005000-XNZF_DEU.indd 5 2013-01-23 9:38:56 Verwenden des Bedienfelds für den Fernseher (Bedienfeldtasten) Mit Hilfe des TV-Controllers, einer kleinen Joystick-ähnlichen Taste links auf der Rückseite des Fernsehgeräts, können Sie den Fernseher ohne Fernbedienung bedienen. ✎✎Manche Funktionen, für die Sie eine PIN eingeben müssen, stehen möglicherweise nicht zur Verfügung. ✎✎Form und Farbe des Geräts können sich je nach Modell unterscheiden. ✎✎Wenn Sie den Steuerknopf länger als 1 Sekunde gedrückt halten, wird das Menü geschlossen. ✎✎Achten Sie beim Bewegen des Controllers nach oben/unten/links/rechts darauf, nicht auf diesen zu drücken. Wenn Sie auf den Controller drücken, können Sie ihn nicht mehr nach oben/unten/links/rechts bewegen. Öffnen von Media Play Öffnen von Menü Öffnen des Menüs Quelle Zurück Ausschalten Funktionsmenü TV-Steuerknopf Die Abbildung zeigt die Vorderseite des Fernsehgeräts. Fernbedienungssensor Standby-Modus Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen. Startkonfiguration Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinander folgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die POWERP. Einstell. ist nur dann verfügbar, wenn die Quelle auf TV eingestellt ist. So setzen Sie diese Funktion zurück: Sie sollten das Verfahren unter Einstell. (MENU → System) zu Hause erneut durchführen, auch wenn Sie es bereits im Geschäft durchgeführt haben. Wählen Sie System - Einstell. (Startkonfiguration). Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN lautet „0-0-0-0“ (außer Frankreich). Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. ✎✎Wenn Sie den PIN-Code vergessen haben, drücken Sie im Standbymodus die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ zurückzusetzen (Frankreich: “1-1-1-1”): POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein). Deutsch - 6 PF45005000-XNZF_DEU.indd 6 2013-01-23 9:38:57 Anschlüsse AV-Anschluss Komponentenanschluss HDMI-Anschluss BD-Player BD-Player Receiver / BD-Player / PC AUDIO OUT VIDEO OUT COMPONENT OUT R-AUDIO-L

Seitenverkleidung des Fernsehgeräts

HDMI IN 2 (DVI) Deutsch ✎✎Unterstützt

AUDIO OUT HDMI IN 1 (STB) werden sowohl Komponenten- und AV-Verbindungen in einem Anschluss. AUDIO USB (5V 0.5A)

VIDEO USB EXT (RGB) DIGITAL AUDIO OUT (OPTICAL) AIR/CABLE ANT IN COMMON INTERFACE VHF/UHF-Antenne Rückseite des Fernsehgeräts oder ✎✎Die Lage des Anschlusses kann sich je nach Modell unterscheiden. OPTICAL Audio-Anschluss ✎✎Das Plasmagerät kann Störungen im Amateurfunk- oder Mittelwellenband verursachen. ✎✎Wenn Sie duplexfähige Funkgeräte, tragbare Sprechfunkgeräte oder EXT Kabel Amateurfunk- bzw. Mittelwellengeräte in der Nähe des Fernsehgeräts verwenden, kann dies zu Störungen am Fernseher führen. Videorekorder oder DVD SCART-Anschluss ✎✎HINWEIS

Die Eingänge PC(D-Sub) und PC/DVI AUDIO IN werden nicht unterstützt. Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt. Wenn ein DVI/HDMI-Kabel an den HDMI IN 2 (DVI)-Anschluss angeschlossen ist, wird kein Ton ausgegeben. Bei Anschluss eines Receivers über ein HDMI-Kabel wird unbedingt die Verwendung des Anschlusses HDMI IN 1(STB) empfohlen. Deutsch - 7 PF45005000-XNZF_DEU.indd 7 2013-01-23 9:38:57 Herstellen einer Verbindung mit dem COMMON INTERFACE-Steckplatz (Steckplatz für Ihre PayTV-Karte) Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen.

• Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.
• Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“- oder „CI+“-Karten und Hostkennung sowie anderen Angaben werden nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.
• Wenn das Konfigurieren der Kanalinformationen abgeschlossen ist, wird die Meldung „Udating Completed“ (Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

• Das Bild kann je nach Modell unterschiedlich sein. ✎✎HINWEIS

• Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.
• Ziehen Sie die „CI“ oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden.
• Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert.
• Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.
• „CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler.
• Bei Problemen wenden Sie sich an den Dienstanbieter.
• Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus. Ändern der Eingangsquelle Quelle TV / Ext. / HDMI1 / HDMI2/DVI / AV / Component Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ✎✎Drücken Sie die Taste SOURCE. In der Liste Quelle sind die angeschlossenen Eingangsquellen hervorgehoben. ✎✎Der PC(D-Sub)-Eingang wird nicht unterstützt. Wenn Sie das Fernsehgerät an einen PC anschließen möchten, verbinden Sie das HDMI/DVI-Kabel mit dem Anschluss HDMI IN 2(DVI) am Fernsehgerät. ✎✎Ext. bleibt immer aktiviert. ✎✎Drücken Sie die Taste TOOLS.

• Name bearb. Sie können für eine externe Eingangsquelle einen beliebigen Namen festlegen. –– Wenn Sie einen PC über ein HDMI-Kabel mit dem HDMI IN 2(DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den PC-Modus des Fernsehgeräts aktivieren. –– Wenn Sie einen PC über ein HDMI/DVI-Kabel mit dem HDMI IN 2(DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI PC-Modus des Fernsehgeräts aktivieren. –– Wenn Sie ein AV-Gerät über ein HDMI/DVI-Kabel mit dem HDMI IN 2(DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI-Geräte-Modus des Fernsehgeräts aktivieren.
• Information Sie können detaillierte Informationen zum angeschlossenen externen Gerät anzeigen. Deutsch - 8 PF45005000-XNZF_DEU.indd 8 2013-01-23 9:38:58 So zeigen Sie das e-Manual an E-MANUAL Die Anweisungen zu den Funktionen Ihres Fernsehgeräts finden Sie im e-Manual. Drücken Sie dazu die Taste E-MANUAL auf Ihrer Fernbedienung. Bewegen Sie den Cursor mithilfe der Pfeiltasten, um eine Kategorie und ein Thema auszuwählen, und drücken Sie dann die Taste ENTERE. Die gewünschte e-Manual-Seite wird angezeigt. Sie können auch über das entsprechende Menü darauf zugreifen: OO MENUm → Unterstützung → e-Manual → ENTERE ✎✎Drücken Sie die Taste E-MANUAL, um zum Hauptmenü des e-Manual zurückzukehren. Bildschirmanzeige Die Kategorieliste. Drücken Sie die Taste ◄ oder ►, um die gewünschte Kategorie auszuwählen. Grundfunktionen Anzeigen der Untermenüliste. Bewegen Sie den Cursor mithilfe der Pfeiltasten auf Ihrer Fernbedienung. Drücken Sie die Taste ENTERE, um das gewünschte Untermenü auszuwählen. Ändern des voreingestellten Bildmodus Anpassen der Bildeinstellungen Ändern der Bildoptionen Ändern des Tonmodus Deutsch Aktuell angezeigtes Video, Fernsehprogramm usw. Anpassen der Toneinstellungen } Index E Eingabe e Beenden Bedientasten } Index: A nzeigen des Index-Fensters. E Eingabe: W ählen Sie eine Kategorie oder ein Untermenü. e Beenden: Schließen des e-Manuals. <Anzeigen der Inhalte> a Jetzt test.: A nzeigen des zum Thema passenden Bildschirmmenüs. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manuals zurückzukehren. b Start: W echseln zum Startfenster des e-Manuals. L Seite: W echseln zur vorherigen oder zur nächsten Seite. { Zoom: Vergrößern des Fensters. –– Drücken Sie zum Vergrößern des Bildschirms die Taste { (Zoom). Mit der Taste ▲ oder ▼ können Sie durch das vergrößerte Fenster blättern. Drücken Sie die Taste RETURN, um das Fenster auf die normale Größe zurückzusetzen. So wechseln Sie zwischen den e-Manual-Themen und den entsprechenden Bildschirmmenüs. ✎✎Diese Funktion ist in manchen Menüs nicht verfügbar. ✎✎Wenn das Menü deaktiviert ist, können Sie die Funktion Jetzt test. nicht verwenden. Methode 1 Methode 2

1. Wenn Sie das entsprechende Menü zu einem Thema im e-Manual

ausführen möchten, drücken Sie die rote Taste, um Jetzt test. auszuwählen.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual

1. Drücken Sie die Taste ENTERE, wenn ein Thema angezeigt

wird. “Möchten Sie dies ausführen?” wird angezeigt. Wählen Sie Ja, und drücken Sie dann die Taste ENTERE. Das Fenster des Bildschirmmenüs wird angezeigt.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual

zurückzukehren. So suchen Sie auf der Indexseite nach einem Thema ✎✎Diese Funktion wird, je nach Sprache, möglicherweise nicht unterstützt.

Wenn Sie nach einem Stichwort suchen möchten, wählen Sie mit der blauen Taste Index.

Drücken Sie die Taste ◄ oder ►, um die gewünschte Zeichenfolge auszuwählen.

Wählen Sie mit der Taste ▲ oder ▼ das gewünschte Stichwort aus, und drücken Sie dann die Taste ENTERE.

Sie können das Fenster der entsprechenden Anweisung im e-Manual anzeigen. ✎✎Drücken Sie die Taste RETURN, um das Index-Fenster zu schließen. Deutsch - 9 PF45005000-XNZF_DEU.indd 9 2013-01-23 9:39:00 Videotextfunktion Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Für die korrekte Anzeige von Videotextinformationen muss der Empfang des Senders einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. ✎✎Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

0 (Modus): Auswählen des Videotextmodus (LISTE/FLOF). Wenn Sie diese Taste im LIST-Modus drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste 8(Speichern) Videotextseiten in einer Liste speichern.

/ (Videotext ein/mix/aus): Aktivieren des Videotextmodus für den aktuellen Sender. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm anzuzeigen. Drücken Sie die Taste noch einmal, um den Videotext zu beenden.

1 (Unterseite): Anzeigen einer verfügbaren Unterseite.

8 (Speichern): Speichern von Videotextseiten.

6 (index): Anzeigen der Videotext-Indexseite (Inhalt) während Sie den Videotext verwenden.

4 (Größe): Anzeigen von Videotextinformationen in doppelter Größe in der oberen Hälfte des Bildschirms. Drücken Sie die Taste erneut, um den Text in die untere Hälfte des Bildschirms zu verschieben. Für die normale Anzeige drücken Sie die Taste noch einmal.

9 (Halten): Falls die ausgewählte Seite mit Unterseiten verknüpft ist, wird die Anzeige an der aktuellen Seite gehalten. Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen.

2 (Nächste Seite anzeigen): Anzeigen der nächsten Videotextseite.

3 (Vorherige Seite anzeigen): Anzeigen der vorherigen Videotextseite.

5 (Verborgenen Inhalt einblenden): Anzeigen von verborgenem Text (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um Videotext auszublenden.

7 (Abbrechen): Verkleinern der Videotextanzeige, um sie gleichzeitig mit der aktuellen Sendung anzeigen.

Farbtasten (rot, grün, gelb, blau): Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung ausgewählt werden. Treffen Sie Ihre Wahl mit der entsprechenden Farbtaste. Eine neue farblich codierte Seite wird angezeigt. Die Auswahl der Elemente kann auf dieselbe Weise erfolgen. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.

D @ AD/SUBT. Die Videotextseiten sind in sechs Kategorien unterteilt Sportergebnisse Inhalt

Gewählte Seitennummer.

Aktuelle Seitenzahl oder Suchhinweise.

Deutsch - 10 PF45005000-XNZF_DEU.indd 10 2013-01-23 9:39:00 Fehlerbehebung Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunächst in dieser Liste der möglichen Probleme und Lösungen nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website www.samsung.com und klicken Sie dort auf „Support“ oder wenden Sie sich an ein Samsung-Kundendienstcenter. Probleme Bildqualität Lösungen und Erklärungen Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt. (Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest) Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein.

• Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwenden Sie HDMI- oder Komponentenkabel, um Bildqualität in HD (hohe Auflösung) zu ermöglichen
• Kabel-/Satellitenanschluss: Probieren Sie HD-Sender aus der Kanalliste. Das Fernsehbild ist nicht so gut wie im Geschäft.

• Antennenanschluss: Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben.
• Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standardauflösung).
• Achten Sie darauf, dass Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten. Das Bild ist verzerrt: MacroblockFehler, Smallblock-Fehler, Punkte, Pixelfehler Farbe ist falsch oder gfehlt.

• Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. Deutsch

• Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein.

• Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.
• Mobiltelefone, die in der Nähe (bis ca. 1 m) eines Fernsehgeräts betrieben werden, können bei Analog- und Digitalfernsehern Bildrauschen.
• Wenn Sie einen Komponentenanschluss verwenden, wergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird.
• Stellen Sie die Bild-Optionen im Fernsehmenü ein. (Wechseln Sie zu Bildmodus / Farbe / Helligkeit / Schärfe) Schlechte Farbwiedergabe oder Helligkeit. Gepunktete Linie am Bildschirmrand. Das Bild ist schwarzweiß. Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.

• Stellen Sie im Fernsehmenü die Optionen für den Energiesparmod. ein. (Wechseln Sie zu MENU - System - ÖkoLösung - Energiesparmod.)
• Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu MENU - Bild - Bild zurücksetzen)
• Wenn die Bildgröße auf Bildanpassung eingestellt ist, ändern Sie dies in 16:9.
• Ändern Sie die Kabel-/Satellitenauflösung.
• Wenn Sie einen AV-Composite-Eingang verwenden, schließen Sie das Videokabel (Gelb) an die grüne Buchse des Komponenteneingangs 1 am Fernsehgerät an.
• Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern.
• Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. Tonqualität Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt. (Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest) Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. Kein Ton oder Ton zu leise bei maximaler Lautstärke.

• Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist.
• Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein.
• Wenn Sie ein externes Gerät verwenden, vergewissern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind. Bild ist gut, aber kein Ton.

• Wenn Sie ein externes Gerät verwenden, überprüfen Sie die Einstellungen für die Tonausgabe des Geräts (z. B. müssen Sie die Toneinstellungen Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn das Gerät über HDMI an Ihr Fernsehgerät angeschlossen ist).
• Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich.
• Schließen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten. Die Lautsprecher geben ein unerwünschtes Geräusch von sich.

• Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist.
• Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Verzerrungen verursachen. Deutsch - 11 PF45005000-XNZF_DEU.indd 11 2013-01-23 9:39:01 Probleme Lösungen und Erklärungen Kein Bild, kein Video
• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Der Fernseher kann nicht eingeschaltet werden.

• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.
• Drücken Sie die POWER am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten.
• Stellen Sie im Menü Zeit sicher, dass die Funktion Sleep-Timer deaktiviert (Aus) ist. Das Fernsehgerät schaltet sich automatisch aus.

• Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Sie die Energiespareinstellungen Ihres PCs.
• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.
• Wenn Sie über Kabel oder Antenne fernsehen, scha ltet sich das Fernsehgerät nach 10 – 15 Minuten ohne Signal aus.
• Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Kein Bild/Video.

• Stellen Sie die Videoausgänge Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass sie zu den Verbindungen mit dem Fernsehgerät passen. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.
• Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind.
• Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung.
• Schließen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten. Antennenverbindung (Terrestrisch/Kabel)
• Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist. Das Fernsehgerät empfängt nicht alle Kanäle.

• Probieren Sie es mit Einstell. (Erstmaliges Einrichten), um die verfügbaren Kanäle zur Kanalliste hinzuzufügen. Wechseln Sie zu MENU - System - Einstell. (Erstmaliges Einrichten), und warten Sie, bis alle verfügbaren Kanäle gespeichert sind.
• Prüfen Sie, ob die Antenne korrekt angeordnet ist. Das Bild ist verzerrt: MacroblockFehler, Smallblock-Fehler, Punkte, Pixelfehler

• Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen.
• Ein schwaches Signal kann Verzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. Andere Das Bild wird nicht als Vollbild angezeigt.

• Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD- Inhalte (4:3) wiedergeben.
• Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze Balken angezeigt.
• Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein.
• Plasmafernseher erzeugen meistens einen leichten Brummton. Dies ist normal. Das wird von den elektrischen Ladungen verursacht, mit denen die Bilder auf dem Fernsehschirm erzeugt werden. Der Plasmafernseher erzeugt ein brummendes Geräusch

• Wenn der Brummton zu laut wird, haben Sie möglicherweise die Helligkeit des Fernsehgeräts zu hoch eingestellt. Versuchen Sie, die Bildhelligkeit zu reduzieren.
• Das laute Brummen kann aber auch dadurch verursacht werden, dass die Rückseite Ihres Plasmafernsehers zu nah an einer Wand oder einer anderen harten Fläche steht. Versuchen Sie ebenfalls, Ihre Verbindungskabel anders zu verlegen.
• Auch unsachgemäße Installation der Wandhalterung kann zu übermäßigem Lärm führen. Bildkonservierung (Einbrennen).

• Dieses Gerät ist mit der Pixel-Shift-Technologie als Einbrennschutz ausgestattet, um die Möglichkeit des Einbrennens der angezeigten Bilder zu minimieren. Mit Pixel-Shift stellen sie das Bild so ein, dass es sich ständig ein wenig nach oben und unten (Vertikal) und seitlich (Horizontal) bewegt. Die regelmäßige, leichte Bewegung des Bildes vermindert das Einbrennen von Bildern.
• Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-). Die Fernbedienung funktioniert nicht.

• Reinigen Sie das Sendefenster der Fernbedienung.
• Versuchen Sie, die Fernbedienung von 1,5 bis 1,8 Meter Entfernung aus direkt auf das TV-Gerät zu richten. Die Fernbedienung des Kabel-/ Satellitenreceivers schaltet das
• Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Fernsehgerät nicht ein/aus oder regelt Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver. auch nicht die Lautstärke. Meldung „Nicht unterstützter Modus“ wird angezeigt

• Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen Geräts dementsprechend ein. Deutsch - 12 PF45005000-XNZF_DEU.indd 12 2013-01-23 9:39:02 Probleme Lösungen und Erklärungen
• Dieser Geruch ist normal und verschwindet im Lauf der Zeit. Die Option Signalinformation steht für das Fernsehgerät im Menü Eigendiagnose nicht zur Verfügung.

• Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar. Das Fernsehgerät ist seitlich geneigt.

• Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage. Es gibt Schwierigkeiten, den Sockel des Standfußes zu montieren.

• Stellen Sie sicher, dass Ihr Fernsehgerät auf einer ebenen Fläche steht. Wenn Sie die Schrauben nicht vom Fernseher lösen können, verwenden Sie einen magnetischen Schraubendreher. Das Sendebetrieb menü wird grau angezeigt (nicht verfügbar).

• Das Menü Sendebetrieb ist nur dann verfübgar, wenn eine TV-Signalquelle ausgewählt wurde. Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren.

• Wenn das Fernsehgerät im Modus Shop-Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten zurückgesetzt. Wenn Sie die Einstellungen von Shop-Demo in Privatgebrauch ändern möchten, wählen Sie durch Drücken der Taste SOURCE den Modus TV aus, und wechseln Sie dann zu MENU → Unterstützung → Modusauswahl.
• Überprüfen und korrigieren Sie ggf. die Kabelverbindungen. Vorübergehender Ausfall von Bild oder Ton.

• Der Ausfall von Ton oder Bild kann durch Einsatz übermäßig starrer oder dicker Kabel verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden. Sie sehen kleine Partikel, wenn Sie den Rahmen um den Bildschirm herum genau betrachten.

• Dies ist Teil des Produktdesigns und kein Defekt. Das PIP-Menü ist nicht verfügbar.

• Die PIP-Funktionen stehen nur zur Verfügung, wenn Sie eine HDMI- oder Komponentensignalquelle verwenden. Sie haben das Fernsehgerät vor 45 Minuten ausgeschaltet, es schaltet sich aber von selbst wieder ein.

• Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) Funktion selbst, um die Firmware für die Aktualisierung beim Fernsehen herunterzuladen. Die Meldung „Verschlüsseltes Signal“ oder „Kein Signal oder schlechtes Signal“ wird angezeigt. Deutsch Kunststoffgeruch tritt aus dem Fernsehgerät aus.

• Wenn Sie ein CAM (mit „CI“ oder „CI+“-Karte) verwenden, überprüfen Sie, ob es richtig in den CI- Steckplatz (Common Interface) eingesetzt wurde.
• Wenn das Problem fortbesteht, ziehen Sie das CAM aus dem Fernseher heraus und setzen Sie es erneut ein. Es gibt wiederholte Bild-/ Tonprobleme.

• Überprüfen und ändern Sie Signal/Signalquelle. Es kann eine Reaktion zwischen dem Gummipolster des Sockels und der Oberfläche mancher Möbel geben.

• Um dies zu verhindern, bringen Sie Filzblöcke an jeder Fläche des Fernsehers an, die in direkten Kontakt mit Möbeln gerät. Die Meldung „Datei kann evtl. nicht richtig abgespielt werden.“ wird angezeigt.

• Dies kann bei einer hohen Bitrate der Inhalte passieren. Die Inhalte werden generall wiedergegeben, jedoch kann es zu gewissen Wiedergabeproblemen kommen. ✎✎Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB (www.samsumg.com
• Support) herunterladen. Deutsch - 13 PF45005000-XNZF_DEU.indd 13 2013-01-23 9:39:03 Anbringen der Wandhalterung Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Wir raten Ihnen davon ab, dies selbst zu tun. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Spezifikation (VESA) der Wandhalterung ✎✎Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich. ✎✎Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen. ✎✎HINWEIS

• Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle.
• Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile.
• Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen.
• Verwenden Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende Bauteile des Fernsehers beschädigt werden können.
• Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein.
• Ziehen Sie die Schrauben nicht zu fest an, weil Sie so möglicherweise das Gerät beschädigen, oder es dadurch herunterfallen und Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen.
• Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESAStandard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.
• Bei der Montage dieses Fernsehgeräts darf eine Neigung von 15 Grad nicht überschritten werden. Zoll VESA-Spezifikation (A * B) 43~51 400 X 400 60~64 Standardschraube Menge

600 X 400 Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie konnten dabei einen Stromschlag erhalten und sich verletzen. Kensington Lock als Dienstahlsicherung Das Kensington-Schloss gehört nicht zum Lieferumfang Ihres Samsung- Geräts. Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Weitere Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des KensingtonSchlosses. ✎✎Suchen Sie das Symbol „K“ auf der Rückseite des Fernsehgeräts. Neben diesem „K“-Symbol befindet sich der Steckplatz für das Kensington-Schloss. ✎✎Die Position und die Farbe können je nach Modell unterschiedlich sein. Um das Gerät zu sperren, führen Sie die folgenden Schritte aus:

1. Wickeln Sie das Kabel des Kensington-Schlosses um ein großes feststehendes

Objekt wie einen Tisch oder Stuhl.

Schieben Sie das Ende des Kabels mit dem Schloss durch die Schleife am anderen Ende des Kensington-Kabels.

Führen Sie das Schloss in den Kensington-Einschub am Gerät ein.

Versperren Sie das Schloss. <Opzionale> ✎✎Dies sind allgemeine Hinweise. Genaue Anweisungen erhalten Sie im Benutzerhandbuch, das zusammen mit dem Schloss geliefert wird. ✎✎Das Schloss muss separat erworben werden. Deutsch - 14 PF45005000-XNZF_DEU.indd 14 2013-01-23 9:39:03 Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und zu schweren Verletzungen oder dem Tod führen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. So verhindern Sie, dass das Fernsehgerät umkippt

Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. ✎✎Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. Dübel.

Deutsch ✎✎Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben. Entfernen Sie die Schrauben in der Mitte der Geräterückseite. Setzen Sie die Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. ✎✎Die Schrauben werden möglicherweise nicht zusammen mit dem

Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. Verbinden Sie die Halterungen an der Wand und die Halterungen am Fernsehgerät mit einem festen Band und ziehen Sie das Band dann fest. ✎✎HINWEIS

Wand ✎✎Form und Farbe des Geräts können sich je nach Modell unterscheiden.

• Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.
• Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.
• Lösen Sie das Band, ehe Sie den Fernseher bewegen. Kontrollieren Sie, ob alle Befestigungen ordnungsgemäß gesichert sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb. Absichern des Aufstellbereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um eine ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. ✎✎Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. ✎✎Das Aussehen kann sich je nach Gerät unterscheiden. ✎✎Gehen Sie beim Anschließen des Fernsehgeräts vorsichtig vor, da einige Teile warm werden können. Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Deutsch - 15 PF45005000-XNZF_DEU.indd 15 2013-01-23 9:39:04 Lagerung und Wartung ✎✎Wenn Sie den Aufkleber vom Bildschirm abnehmen, entfernen Sie die Kleberückstände, ehe Sie fernsehen. ✎✎Beim Reinigen können Kratzer auf dem Gehäuse und dem Bildschirm des Produkts entstehen. Wischen Sie das Gehäuse und den Bildschirm vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. Sprühen Sie kein Wasser direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen. Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten. Verwenden Sie keine entzündlichen Flüssigkeiten (z. B. Benzol, Verdünner) oder ein Reinigungsmittel. Lizenz In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Manufactured under a license from U.S. Patent No’s: 5,956,674, 5,974,380, 5,978,762, 6,487,535, 6,226,616, 7,212,872, 7,003,467, 7,272,567, 7,668,723, 7,392,195, 7,930,184, 7,333,929 and 7,548,853. DTS, the Symbol, and DTS and the Symbol together are registered trademarks & DTS Premium Sound | 5.1 is a trademark of DTS, Inc. ©2012 DTS, Inc. All Rights Reserved. Manufactured under a license from U.S. Patent No’s: 6,285,767, 8,027,477, 5,319,713, 5,333,201, 5,638,452, 5,771,295, 5,970,152, 5,912,976, 7,200,236, 7,492,907, 8,050,434, 7,720,240, 7,031,474, 7,907,736 and 7,764,802. DTS, the Symbol, and DTS and the Symbol together are registered trademarks & DTS Studio Sound is a trademark of DTS, Inc. ©2012 DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. DivX Certified® to play DivX® video up to HD 1080p, including premium content. ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX Certified® device that plays DivX video. Visit divx.com for more information and software tools to convert your files into DivX videos. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx.com for more information on how to complete your registration. Covered by one or more of the following U.S. patents : 7,295,673; 7,460,668; 7,515,710; 7,519,274 DivX®, DivX Certified® and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license. Hinweis zur Open Source-Lizenz Bei Verwendung einer Open Source-Software können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten. Deutsch - 16 PF45005000-XNZF_DEU.indd 16 2013-01-23 9:39:05 Technische Daten Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung) bis (50°F bis 10°C 10°C 10°C 10°C 40°C 40°C 40°C 40°C 50°F 50°F 50°F 104°F 104°F 104°F 104°F ) -20°C -20°C -20°C -20°C 45°C 45°C 45°C 45°C -4°F -4°F -4°F 113°F -4°F 113°F 113°F 113°F 10% bis 80%, nicht kondensierend 10°C 40°C 50°F 104°F 10°C 10°C 40°C 40°C 50°F 50°F 104°F 104°F bis (-4°F bis 113°F) -20°C 45°C -4°F 113°F -20°C -20°C 45°C 45°C -4°F 113°F 5% bis 95%, nicht kondensierend 10W X 2 Audio (Ausgang) Modellname PS43F4500 PS51F4500 Anzeigeauflösung 1024 X 768 Bildschirmgröße 19 22 26 32 40 43 Zoll 46 (109 51 60cm)

19 22 26 32 40 43 46 51 Zoll (128 cm) 1009,7 x 617,5 x 55,7 (mm) 1009,7 x 698,8 x 235,0 (mm) 1185,2 x 702,1 x 55,7 (mm) 1185,2 x 783,0 x 235,0 (mm) 13,6 kg 15,0 kg 17,7 kg 19,1 kg Gewicht Ohne Fuß Mit Fuß Modellname PS51F5000 PS60F5000 PS64F5000 Anzeigeauflösung 1920 X 1080 1920 X 1080 (Schwarzweiß) 1920 X 1080 Drehbarer Fuß (Links / Rechts) Bildschirmgröße Abmessungen (B × H × T) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß Deutsch Abmessungen (B × H × T) Gehäuse Mit Fuß -20˚ ~ 20˚ 19 22 26 32 40 43 46 51 Zoll

(12819 cm)22 26 32 40 43 46 51 60 64 Zoll (152 cm)26 32 40 43 46 51 60 64 Zoll (162 cm) 1185,2 x 702,1 x 55,7 (mm) 1185,2 x 792,1 x 307,2 (mm) 1388,3 x 823,3 x 55,7 (mm) 1388,3 x 924,1 x 375,5 (mm) 1478,0 x 870,0 x 55,7 (mm) 1478,0 x 967,0 x 375,5 (mm) 17,8 kg 19,6 kg 26,7 kg 29,3 kg 32,2 kg 34,8 kg ✎✎Änderungen der technischen Daten und des Geräte-Designs vorbehalten. ✎✎Die technischen Daten zur benötigten Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt. ✎✎Der typische Stromverbrauch wird gemäß IEC 62087 Ed.2 gemessen. Deutsch - 17 PF45005000-XNZF_DEU.indd 17 2013-01-23 9:39:06 Unterstützte Videoformate Dateinamenserweiterung Container Videocodec DivX 3.11/4.x/5.x/6.x *.avi / *.mkv *.asf / *.wmv *.mp4 / *.3gp *.vro / *.mpg *.mpeg / *.ts *.tp / *.trp *.mov / *.flv *.vob / *.svi *.divx AVI MKV ASF MP4 3GP MOV FLV VRO VOB

Vorbis ✎✎Weitere Einschränkungen

• Wenn der Inhalt eines Videos oder der Container fehlerhaft sind, wird das Video nicht ordnungsgemäß oder überhaupt nicht wiedergegeben.
• Ton und Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt eine Standardbitrate/Framerate aufweist, die über dem in der Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt.
• Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Sprung) nicht unterstützt.
• Manche USB-Geräte/Digitalkameras sind mit diesem Gerät möglicherweise nicht kompatibel.
• Wenn das Video eine Bitrate von mehr als 10 Mbit/s hat, wird das Menü möglicherweise verzögert angezeigt. Videodecoder Audiodecoder

• Unterstützt max. H.264, Level 4.1 (FMO/ASO/RS wird nicht unterstützt.) • WMA 10 Pro unterstützt maximal 5.1-Kanäle und M2-Profile.
• Framerate - weniger als 1280 x 720: max. 60 Frames - mehr als 1280 x 720: max. 30 Frames

• Verlustfreies WMA-Audio wird nicht unterstützt.
• Vorbis unterstützt maximal 2 Kanäle.
• DD+ unterstützt maximal 5.1-Kanäle.

• VC1 AP L4 wird nicht unterstützt.
• GMC 2 oder höher wird nicht unterstützt. Unterstützte Formate für Untertitel

• Intern Name Dateinamenserweiterung Name Container Format MPEG-4 timed text .ttxt Xsub AVI Bildformat SAMI .smi SubStation Alpha MKV Textformat SubRip .srt Advanced SubStation Alpha MKV Textformat SubViewer .sub SubRip MKV Textformat Micro DVD .sub oder .txt MPEG-4 Timed text MP4 Textformat SubStation Alpha .ssa Bemerkungen Advanced SubStation Alpha .ass Powerdivx .psb Unterstützte Formate für Musik Unterstützte Fotoformate Dateinamenserweiterung Typ (Type) Auflösung *.jpg *.jpeg JPEG 15360 X 8640 *.bmp BMP 4096 X 4096 *.mpo MPO 15360 X 8640 ✎✎Die Funktionen „Zoom“, „Drehen“ und „Diashow-Effekt“ Dateinamenserweiterung Typ (Type) Codec MP3 MPEG MPEG1 Audio Layer 3 *.m4a *.mpa *.aac MPEG4 AAC *.flac FLAC FLAC Unterstützt maximal 2 Kanäle *.ogg OGG Vorbis Unterstützt maximal 2 Kanäle *.wma WMA WMA WMA 10 Pro unterstützt maximal 5.1-Kanäle und M2-Profile. (Verlustfreies WMA-Audio wird nicht unterstützt.) werden für MPO-Dateien nicht unterstützt. *.wav wav wav *.mid *.midi midi midi Typ 0 und Typ 1 Deutsch - 18 PF45005000-XNZF_DEU.indd 18 2013-01-23 9:39:08 Höchste verfügbare Auflösung Optionale Auflösung: für Modelle der Serie 4 1024 x 768 bei 60 Hz / der Serie 5 1920 x 1080 bei 60Hz. Informationen zur höchsten verfügbaren Auflösung finden Sie auf der Seite mit den technischen Daten. Modus Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V) 1024 X 768 1920 X 1080 IBM 720 x 400

• Das Zeilensprungverfahren wird nicht unterstützt.
