Produkttyp	Küchenhaube
Marke	DE DIETRICH
Modell	DHD 1147 W
Stromversorgung	220-240 V einphasig, Sicherung 10 A oder 16 A
Anzahl der Geschwindigkeitsstufen	4 manuelle Stufen + Automatikmodus
Beleuchtung	Halogenlampe G4 20W 12V
Typ des Fettfilters	Waschbarer Metallkassettenfilter
Reinigungshäufigkeit des Fettfilters	Etwa alle 30 Betriebsstunden
Typ des Geruchsfilters	Aktivkohlefilter (optional)
Austauschhäufigkeit des Kohlefilters	Etwa alle 120 Betriebsstunden
Anschlussdurchmesser	125 mm (Adapter beigelegt); 150 mm empfohlen
Mindestsicherheitsabstand	70 cm über dem Kochfeld
Installationsart	Abluft oder Umluft
Timerfunktion	Verzögerte Abschaltung nach 10 Minuten
Filtersättigungsanzeige	Ja, blinkendes Symbol nach 30 h
Außenreinigung	Seifenwasser und weiches Tuch, keine Scheuermittel
Sicherheitshinweise	Vor der Reinigung Netzstecker ziehen, nicht unter der Haube flambieren
Zusatzfunktionen	Wärme-/Dampfsensoren, automatische Einschaltung
Reparierbarkeit	Zertifizierte Originalersatzteile
Kundendienst	0892 02 88 04 (0,337 € inkl. MwSt./Min)
Bedienungsanleitung	84 Seiten, kostenlos herunterladbar

Häufig gestellte Fragen - DHD 1147 W DE DIETRICH

Wie reinige ich den Kassettenfilter meiner DE DIETRICH DHD 1147 W Küchenhaube?

Zur Reinigung des Kassettenfilters entfernen Sie ihn, indem Sie den integrierten Griff betätigen und nach unten klappen. Waschen Sie ihn mit einer Bürste, heißem Wasser und einem milden Reinigungsmittel. Spülen und trocknen Sie ihn gründlich, bevor Sie ihn wieder einsetzen. Er sollte etwa alle 30 Betriebsstunden gereinigt werden.

Wie wechsle ich die Lampe der Haube?

Ziehen Sie vor jedem Eingriff den Netzstecker der Haube. Entfernen Sie die Lampenabdeckung, wechseln Sie die Halogenlampe G4 20W 12V und setzen Sie die Abdeckung in umgekehrter Reihenfolge wieder ein.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand zwischen Kochfeld und der untersten Kante der Haube muss mindestens 70 cm betragen. Falls die Anleitung Ihres Kochfelds einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie, ob kein Stromausfall vorliegt und eine Geschwindigkeitsstufe ausgewählt wurde. Falls sie während des Betriebs stehen bleibt, prüfen Sie den Schutzschalter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Fachmann.

Wie aktiviere ich den Automatikmodus der Haube?

Drücken Sie kurz die Taste ICS. Auf dem Display erscheint ein Punkt. Die Haube erkennt automatisch Wärme- oder Dampfemissionen und passt die Sauggeschwindigkeit an. Drücken Sie erneut auf ICS, um den Automatikmodus zu deaktivieren.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Kohlefilter sollte etwa alle 120 Betriebsstunden oder mindestens einmal jährlich je nach Nutzung ausgetauscht werden. Er ist optional und kann bei Ihrem Händler bestellt werden.

Wie installiere ich die Haube in der Umluftversion?

Entfernen Sie die Rückschlagklappe, befestigen Sie den Kunststoff-Dunstablenker an der Wand, stecken Sie die Verbindung zwischen Ablenker und Motorauslass und montieren Sie dann den Teleskopkamin mit den Öffnungen nach oben.

Was bedeutet das blinkende Symbol auf dem Display?

Das blinkende F zeigt an, dass der Kassettenfilter nach 30 Betriebsstunden gesättigt ist. Er muss gereinigt werden. Um das Symbol auszuschalten, drücken Sie lange die Stopptaste.

Wie stelle ich die Empfindlichkeit des Automatikmodus ein?

Im Konfigurationsmodus (langes Drücken auf ICS) blinken nach Auswahl des Kochfeldfelds die Empfindlichkeitssymbole. Drücken Sie die Geschwindigkeitstaste, um die Empfindlichkeit auszuwählen (Minimum, Mittel, Maximum) und bestätigen Sie mit ICS.

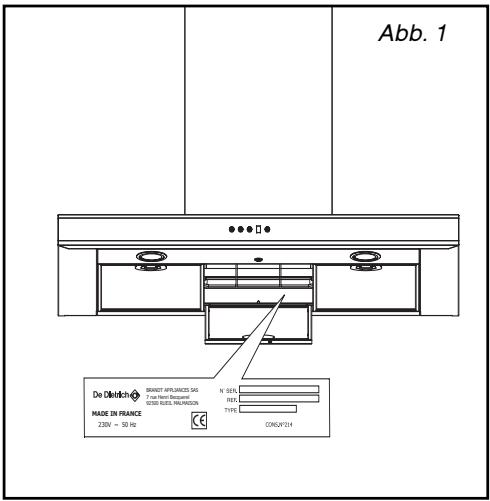

Wo finde ich das Typenschild der Haube?

Das Typenschild befindet sich im Inneren der Haube. Es enthält die vollständige Referenz (Modell, Typ, Seriennummer), die für jeden Kundendiensteingriff erforderlich ist.

BEDIENUNGSANLEITUNG DHD 1147 W DE DIETRICH

FR GUIDE D'UTILISATION EN GUIDE TO INSTALLATION ES MANUAL DE UTILIZACION PT GUIA DE UTILIZATION DE BETRIEBSANLEITUNG

Hotte décorative

Decorative Hood

Campana extractora decorativa

Exaustor decorativo

Dekor-Dunstabzugshaube

De Dietrich

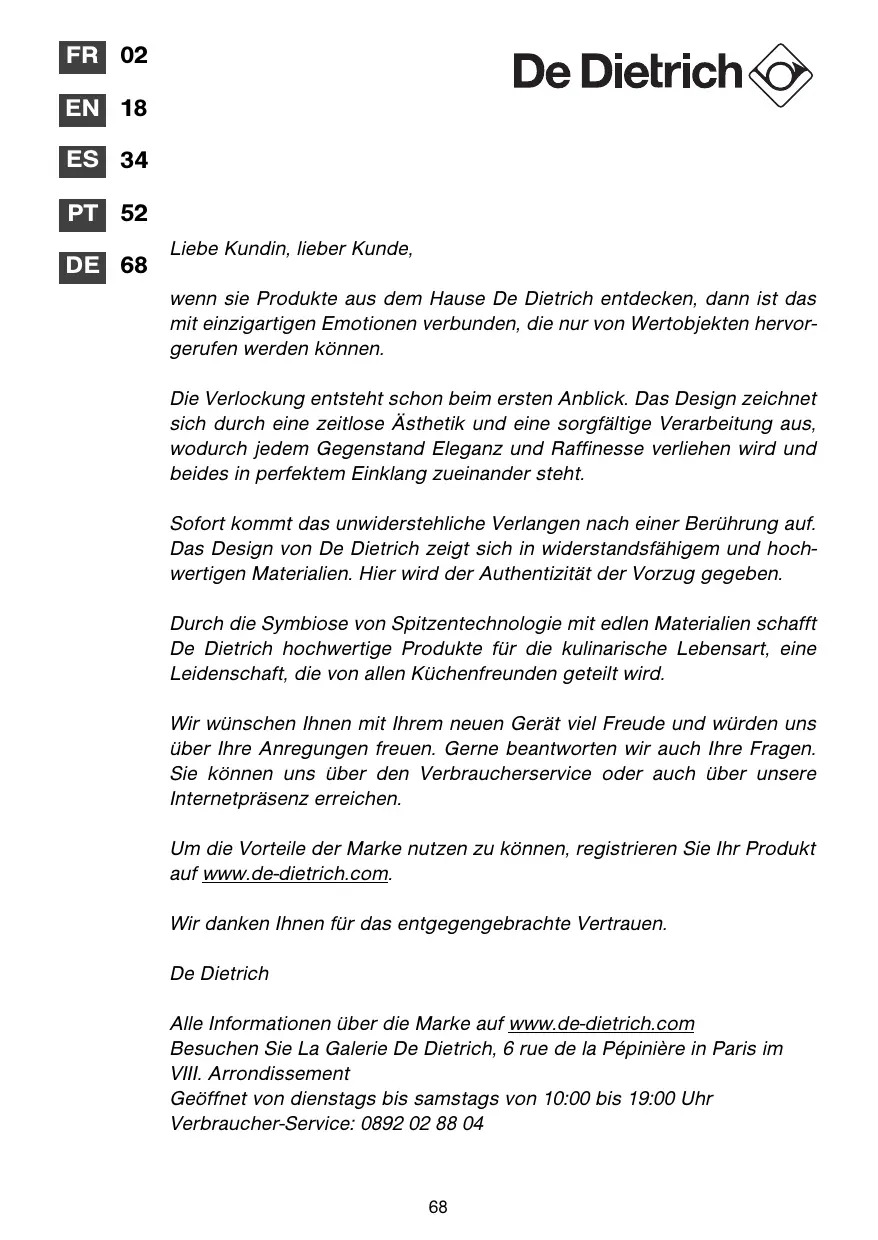

Liebe Kundin, lieber Kunde,

Liebe Kundin, lieber Kunde,

Wenn Sie Produkte aus dem Hause De Dietrich entdecken, dann ist das mit einzigartigen Emotionen verbunden, die nur von Wertobjekten hervorgerufen werden können.

Die Verlockung entsteht schon beim ersten Anblick. Das Design zeichnet sich durch eine zeitlose Ästhetik und eine sorgfältige Verarbeitung aus, wodurch jedem Gegenstand Eleganz und Raffinesse verliehen wird und beides in perfektem Einklang zueinander steht.

Sofort kommt das unwiderstehliche Verlangen nach einer Berührung auf. Das Design von De Dietrich zeigt sich in verständlichen und hochwertigen Materialien. Hier wird der Authentizität der Vorzug gegeben.

Durch die Symbiose von Spitzentechnologie mit edlen Materialien schafft De Dietrich hochwertige Produkte für die kulinarische Lebensart, eine Leidenschaft, die von allen Küchenfreunden geteilt wird.

Wir wünschen Ihnen mit Ihrem neuen Gerät viel Freude und würden uns über Ihre Anregungen freuen. Gerne beantworten wir auch Ihre Fragen. Sie können uns über den Verbraucherservice oder auch über unsere Internetpräsenz erreichen.

Um die Vorteile der Marke nutzen zu können, registrieren Sie Ihr Produkt auf www.de-dietrich.com.

Wir danken Ihnen für das entgegengebrachte Vertrauen.

De Dietrich

Alle Informationen über die Marke auf www.de-dietrich.com. Besuchen Sie La Galerie De Dietrich, 6 rue de la Pétinière in Paris im VIII. Arrondissement. Geöffnet von Dienstags bis samstags von 10:00 bis 19:00 Uhr. Verbraucher-Service: 0892 02 88 04

1/ FÜR DEN BENUTZER

• Sicherheitshinweise 70
• Umweltschutz 71 Gerätebeschreibung 72

2 / INSTALLATION DES GERÄTS

Benutzung mit Abluftbetrieb 73 Benutzung mit Umluftbetrieb 73 - Stromanschluss. 74 Montage der Dunstabzugshaube 75 Montage des Kamins Abluft ins Freie 76 Umluft. 77

3 / BENUTZUNG DES GERÄTS

• Beschreibung der Bedienelemente 78

4/ PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung der Filterkassette 80 Austausch des Kohlefilters 80
• Reinigung der Außenfläche 80

Austausch der Lampe 80 Pflege des Geräts 81 5/FUNKTIONSSTÖRUNGEN 82 6/KUNDENDIENST 82

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie vor der Inbetriebnahme des Geräts diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, stellen Sie sicher, dass das Gerät mit der Betriebsanleitung übergeben wird. Vor der Installation und Benutzung des Geräts sollen folgende Hinweise zur Kenntnis genommen werden, die der Sicherheit des Bedieners und anderer Personen des Haushalts dienen.

SICHERHEITSHINWEISE

Dieses Gerät ist für die Benutzung durch Privatpersonen in Ihrem Haushalt konzipiert.

Personen (einschließlich Kindern), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, dieses Gerät sicher zu bedienen, dürfen dieses Gerät nur unter Aufsicht oder mit Anweisung einer für ihre Sicherheit verantwortlichen Person benutzen. Kinder sollen beaufsichtigt werden, um zu gewährleisten, dass sie das Gerät nicht als Spielzeug verwenden. Das Gerät beim Empfang sofort auspacken oder auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke benutzen, für die es nicht konzipiert worden ist. Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen. Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden. Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.

— Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt. — Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen könnten das Gerät beschädigen). Frittiervorgänge unter der Dunstabzugshaube müssen ständig überwacht werden. Die auf sehr hohe Temperaturen aufgeheizten Öle und Fette können Feuer fangen. Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen. Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist nicht zulässig. — Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit). — Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern. Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir Ihnen, sie auf der Seite „Kundendienst und Kundenbeziehungen“ zu notieren.

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B. Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Filterkassetten benutzt werden.

Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

UMWELTSCHUTZ

• Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und tragen Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.
• Ihr Gerät enthält bereits zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem

Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von ihrer Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie darüber, wo sich die für Ihren Wohnort am nächsten gelegenen Sammelstellen befinden.

• Wir danken Ihnen für ihren Beitrag zum Umweltschutz.

Achtung

Der Einbau muss von qualifizierten Installateuren und Technikern vorgenommen werden.

Achtung

Vor der ersten Benutzung der Filterkassette die Schutzfolie abziehen.

Achtung

Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

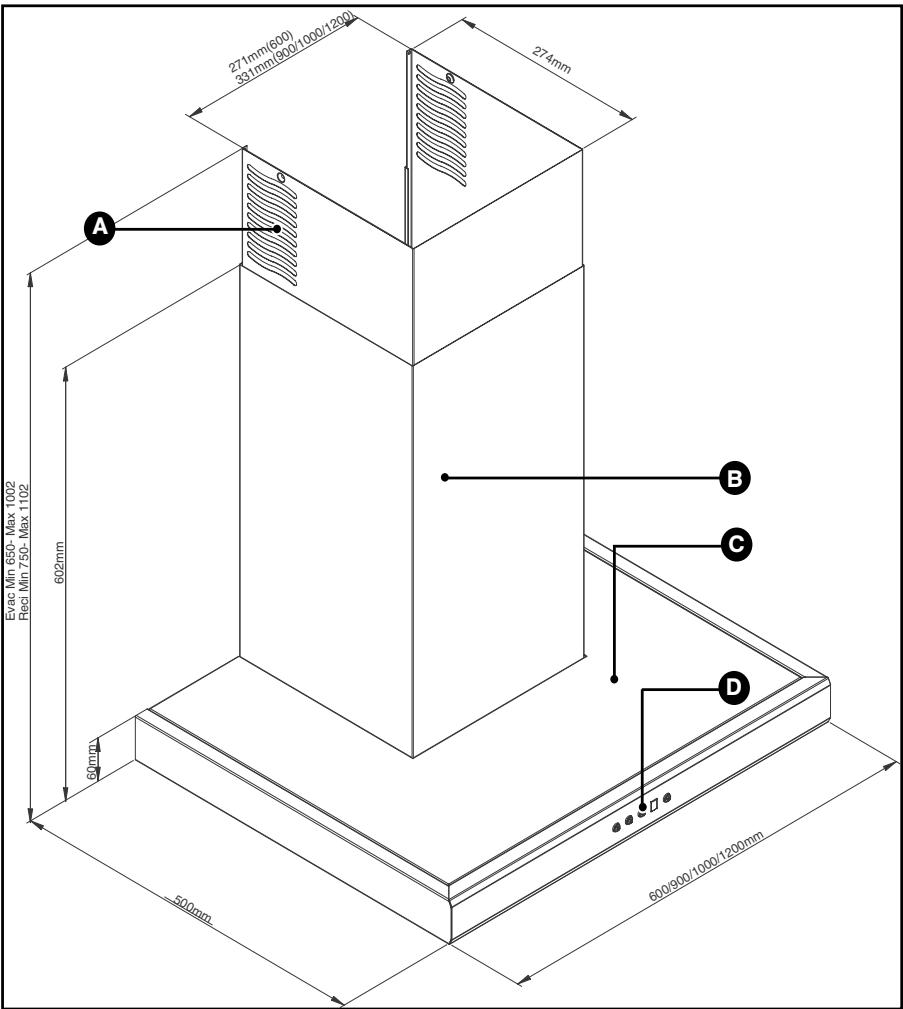

- GERÄTEBESCHREIBUNG

A Ansaugöffnungen

Gehäuse

B Kamin

Bedienelement

• Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.
• Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.
• Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.
• Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät nicht an ein Abzugrohr für Verbrennungsabgase (Heizkessel, Kamin, usw.) oder an eine kontrollierte mechanische Belüftung anschließen.
• Das Abzugsrohr auf keinen Fall in den Dachboden führen.
• Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.

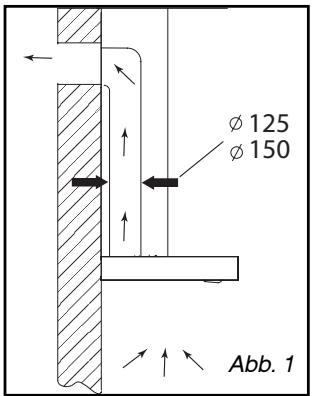

BENUTZUNG MIT ABLUFT-BETRIEB

Bei vorhandenem Abzug ins Freie

(Abb. 1)

Die Dunstabzugshaube kann daran angeschlossen werden vermittels eines nicht mitgelieferten Abzugsrohrs (Mindest-Ø 125 mm, emailliert, aus Aluminium, flexibel oder aus unbrennbarem Material). Wenn das Rohr weniger als 125 mm Querschnitt hat, unbedingt in den Umluftbetrieb übergehen.

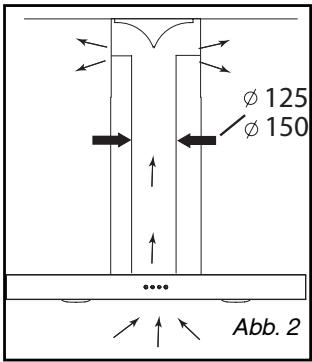

BENUTZUNG MIT UMLUFT-BETRIEB

Wenn kein Abzug ins Freie vorhanden ist

(Abb. 2)

Alle unsere Geräte können auch im Umluftbetrieb betrieben werden.

In diesem Fall muss ein (optionales) Aktivkohlenfilter eingesetzt werden, das die Gerüche zurückhält.

(siehe Kapitel 4: Austausch des Kohlefilters)

STROMANSCHLUSS

Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden.

Der elektrische Anschluss muss nach Montage und Befestigung erfolgen.

Prüfen, ob:

• die Leistung der Installation ausreicht,
• die Versorgungsleitungen in gutem Zustand sind,
• der Drahtquerschnitt mit den Installationsregeln übereinstimmt.

Achtung

Dieses Gerät wird mit einem

Versorgungskabel H 05 VVF mit 3 Leitern mit 0,75 mm2 (Nullleiter, Phase und Erdung) gefelert. Es muss vermittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäß Einbauregeln zugänglich bleiben muss.

Wir können im Fall eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemäßen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschließen.

Achtung

Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung benötigt, einen qualifizierten Elektriker hinzuziehen.

Achtung

Wenn die Dunstabzugshaube irgendeine Anomalie aufweist, das Gerät vom Stromnetz trennen oder die Schmelzsicherung herausdrehen, die der Anschlussleitung des Geräts entspricht.

Achtung

Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regeln in der DTU 61.1 des CSTB angegeben. Insbesondere darf die Abluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugrohrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.

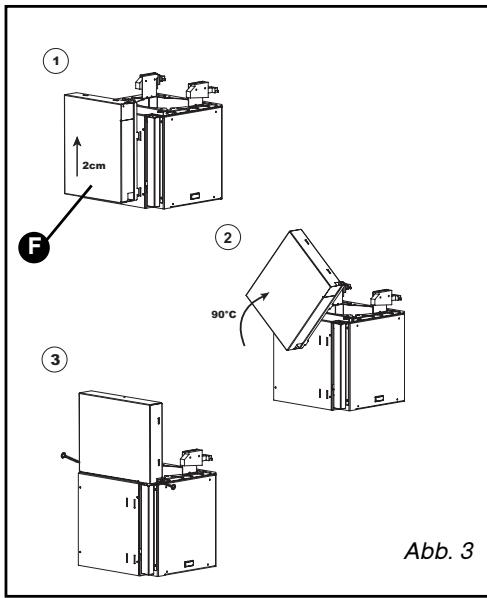

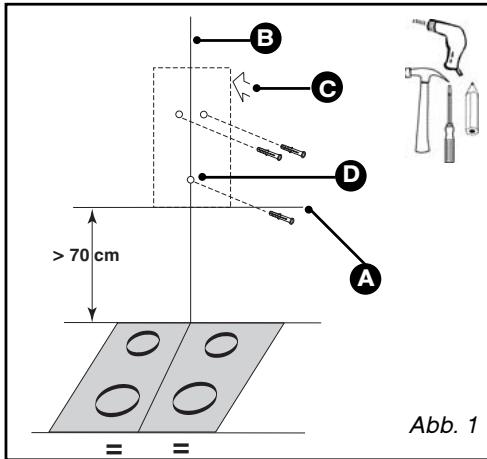

MONTAGE DER DUNSTABZUGSHAUBE

Der Mindestabstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70 cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein größerer Abstand als 70 cm vorgegeben ist, muss dieser berücksichtigt werden.

- In mindestens 70 cm Abstand über dem Kochfeld einen waagrechten Strich ziehen (A/Abb.1). Einen vertikalen Strich (B/Abb. 1) an der Wand mittig im Verhältnis zum Kochfeld und von der Decke bis zur Grenze des vorstehenden waagrechten Strichs (A) ziehen. Die Bohrschablone gegen die Wand platzieren (C/Abb. 1).

Bei Hohlwänden passende Dübel und Schrauben verwenden.

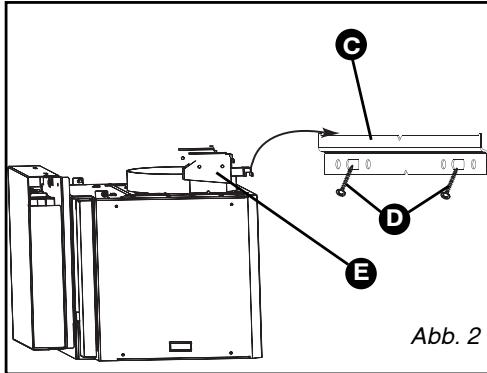

Die 2 Löcher bohren. Die 2 Dübel einsetzen. Die Befestigungsschiene (C/Abb. 2) mit den 2 Schrauben (D/Abb. 2) an der Wand befestigen. - Die Dunstabzugshaube mit ihren Aufhängungen einhängen (E/Abb. 2). - Höhe und Waagrechte mit den Stellschrauben (E/Abb. 2) der Aufhängungen justieren (die obere Schraube für die Waagrechte, die untere Schraube für die Auflage an der Wand). - Sicherungsschraube gegen Anheben (D/Abb.1) anziehen. - Klebeband des Komponentenkastens entfernen (F/Abb. 3). - Kasten etwa 2 cm anheben, dann aus der Arretierung ziehen, um 90 Grad drehen, schieben und mit den 2 Schrauben auf der Oberseite des Motors befestigen (Abb.3).

Darauf achten, beim Drehen und Befestigen die Kabel nicht zu beschädigen.

MONTAGE DES KAMINS

Abluft ins Freie

Die Metallhalterung des Kamins mit den beiden Schrauben an die Wand mit Stoß an der Decke befestigen (Abb. 1). - Die Rücklaufklappe auf den Motorausgang montieren (Abb. 2). Mit dieser Rücklaufklappe kann der Eintritt der von außen kommenden Luft versperrt werden. - Im Fall eines Rohrs mit 125 mm Querschnitt gelieferten Adapter benutzen (Abb. 3).

Wenn das Außenrohr einen Durchmesser von unter 125 mm aufweist, muss die Dunstabzugshaube unbedingt im Umluftbetrieb angeschlossen werden.

• Das Rohrende auf den Motorausgang schieben (Abb. 4).
• Den Teleskopkamin vorbereiten und damit die Ansaugöffnungen sorgfältig verstecken (Abb. 4). Den so zusammengesetzten Kamin auf die Abzugshaube schieben und den oberen Teil anheben, um die Höhe zu justieren (Abb. 4), dann auf der Metallhalterung des Kamins (Abb. 4) festschrauben.

Ratschlag

Wir empfehlen für die optimale Nutzung des Geräts den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert). Möglichst weniger Winkelstücke und ein möglichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.

Kaminhalterung

Teleskopkamin

Rohr

Adapter

Rücklaufklappe

Motorausgang

Halteschraube des Kamins

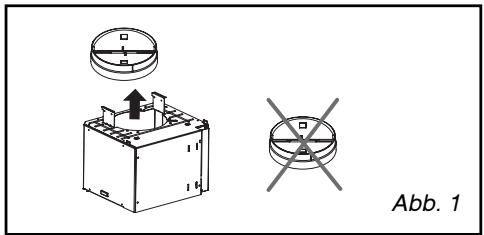

Umluft

• Die Rücklaufklappe entfernen (Abb. 1).

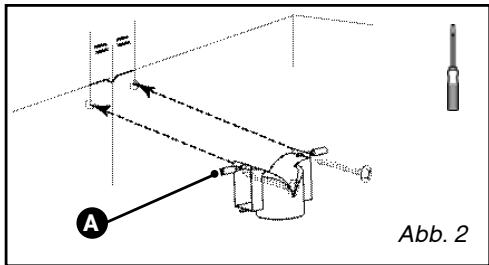

• Mit den beiden Schrauben den Kunststoff-Ablenker an der Wand mit Stoß an der Decke befestigen (Abb. 2). Darauf achten, den Ablenker im Verhältnis zum vertikalen Strich an der Wand zu zentrieren (Abb. 2).

Für Modelle >700mm zusammen die beiden in der Hülle mitgelieferten Abstandsstücke montieren (A/Abb. 2).

• Ein Ende des Rohres auf den Ablenker und das andere Ende auf den Motorausgang schieben (Abb. 3).
• Den Kamin vorbereiten und darauf achten, dass die Ansaugöffnungen nach oben weisen, damit sie sichtbar sind. (B/Abb. 3).

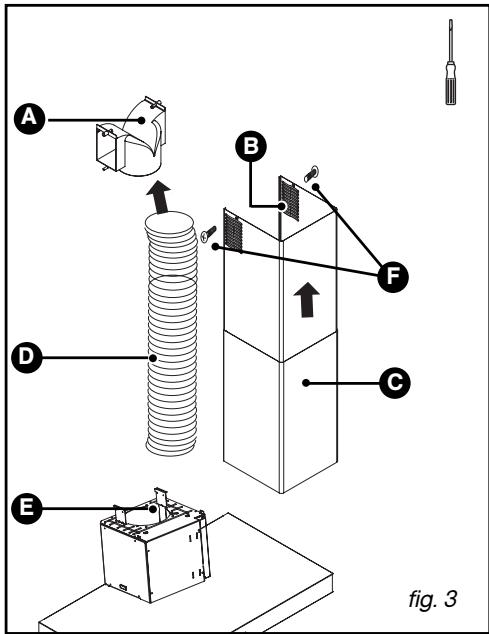

• Den so zusammengesetzten Kamin (C/Abb. 3) auf die Abzugshaube schieben und den oberen Teil anheben, um die Höhe zu justieren, dann ihn mit den beiden Schrauben (F/Abb. 3) auf dem Rauchablenker (A/Abb. 3) befestigen.

A Rauchablenker B Ansaugöffnungen C Teleskopkamin D Rohr E Motorträger F Halteschraube des Kamins

BESCHREIBUNG DER BEDIENELEMENTE

A Kochstellenbeleuchtung An/Aus B Auswahl der Drehzahl von 1 bis 4

C Anzeige 3 Drehzahlanzeige (1, 2, 3 oder 4) F Filtersättigung G Nachlaufkunft / Ausschalten mit Verzögerung (10 min)

AUTOMATIKMODUS (modellabhängig)

Diese Dunstabzugshauben können sich automatisch anpassen. Sie sind mit Sensoren ausgestattet und schalten sich automatisch ein, sobald sie Wärme oder Dampf erkennen. Sie passen ihre Abzugsleistung an und schalten sich aus, nachdem die letzten Dämpfe abgeleitet wurden.

Auswahl des Kochfelds im Automatikmodus*

Für die Wahl des Kochfelds muss die Dunstabzugshaube ausgeschaltet sein.

Um in den Konfigurationsmodus zu gelangen, länger (> 2 Sek.) auf ICS drücken.

Auf drücken, um das Kochfeld auszuwählen: Standardmäßig blinkt I (Induktionskochfeld). Durch weiteres Drücken zeigt die Anzeige U (Glaskeramikkochfeld) und G (Gaskochfeld). Die Konfiguration wird durch kurzes Drücken auf ICS bestätigt.

Die Symbole (geringste Empfindlichkeit), (durchschnittliche Empfindlichkeit) und (maximale Empfindlichkeit) blinken gleichzeitig. Nach 10 Sek. wird die mittlere Empfindlichkeit gespeichert.

Zur Änderung der Empfindlichkeit kurz auf drücken.

Zum Bestätigen kurz auf ICS drücken.

Die Konfiguration wird automatisch nach 10 Sek. übernommen.

Ratschlag

Diese Installations- und Bedienungsanleitung gilt für mehrere Modelle. Zwischen diesem Gerät und den gegebenen Beschreibungen können Unterschiede im Detail und bei der Ausrüstung auftreten.

Umschalten in den Automatikmodus

Kurz auf ICS drücken; in der Anzeige erscheint ein Punkt. Sobald eine Wärmequelle erfasst wird, blinkt ein R und die Dunstabzugshaube schaltet sich ein. Nach Beendigung des Kochens läuft die Dunstabzugshaube noch 40 Sek. bis 10 Min. weiter.

Durch kurzes Drücken auf ICS wird der Automatikmodus wieder ausgeschaltet.

Durch kurzes Drücken auf ① wird der Automatikmodus wieder ausgeschaltet und die Dunstabzugshaube bleibt in Position 1.

EINSCHALTEN DER DUNSTABZUGSHAUBE IM MANUELLEN MODUS

Durch kurzes Drücken der Taste ① kann die Dunstabzugshaube in Stufe 1 eingeschaltet werden.

- Auswahl der Drehzahl

Jeder Druck auf die Taste "Drehzahlwahl" definiert folgenden Zyklus: Drehzahl 1-2-3 oder 4, dann zurück zur Drehzahl 1. - Nach dem Einschalten läuft Ihre Dunstabzugshaube jeweils mit der zuletzt ausgewählten Drehzahl an.

- Nachlauffunktion

• Durch Druck auf die Taste 10/1 wird die Nachlauffunktion aktiviert und die Abzugshaube nach 10 Minuten von selbst ausgeschaltet. Auf dem Display blinkt die Geschwindigkeit, um Ihnen mitzuteilen, dass Ihre Haube im Timing-Modus ist.

BELEUCHTUNG

Durch kurzes Drücken der Taste kann die Halogenbeleuchtung der Dunstabzugshaube ein- oder ausgeschaltet werden. Wenn vergessen wird, das Licht der Abzugshaube auszuschalten, schaltet es sich selbst nach 9 Betriebsstunden aus.

AUSSCHALTEN DER DUNSTABZUGSHAUBE

Durch Drücken der Taste ① wird die Dunstabzugshaube ausgeschaltet. Wenn vergessen wird, die Dunstabzugshaube abzuschalten, schaltet sie sich selbst nach 9 Betriebsstunden ab.

Das Symbol F blinkt auf der Anzeige nach 30 Betriebsstunden der Dunstabzugshaube. Diese Meldung zeigt Ihnen an, dass es notwendig ist, Ihre Filterkassette zu reinigen.

• Nach Reinigung der Filterkassette die Taste ① 3 Sekunden lang gedrückt halten, um das Blinklicht wieder auszuschalten (F).

Achtung

Das Gerät vor der Pflege und Reinigung vom Stromnetz trennen (entweder durch Ziehen des Netzsteckers oder Betätigen des Überlastschalters). Die regelmäßige Pflege des Geräts ist eine Garantie für richtigen Betrieb, gute Leistung und Dauerhaftigkeit.

Achtung

Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten werden, kann dies zu Bränden führen. Bitte die Pflegeanweisungen streng befolgen.

REINIGUNG DER FILTERKASSETTE

Sie muss ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden.

Eine Bürste, heißes Wasser und ein sanftes Reinigungsmittel verwenden. Abspülen und sorgfältig abtrocknen, bevor sie wieder eingesetzt wird.

Ausbau der Filterkassette (Abb.1)

• Am integrierten Griff der Filterkassette ziehen.
• Die Filterkassette nach unten kippen.

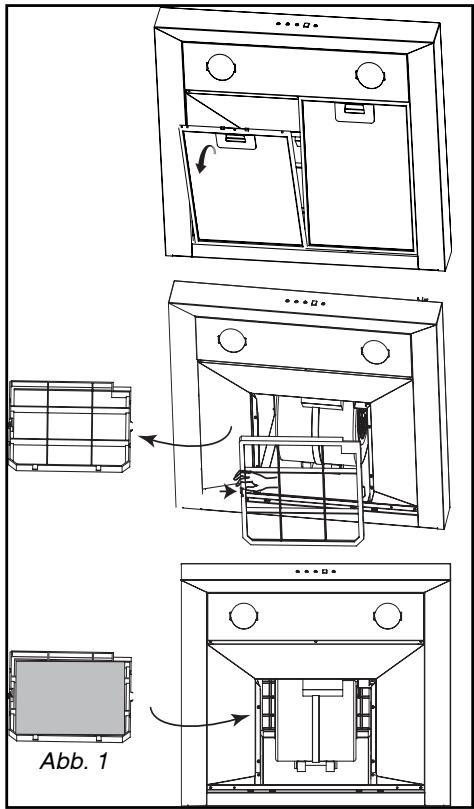

- AUSTAUSCH DES KOHLEFILTERS (je nach Modell)

Ihn ca. alle 120 Betriebsstunden ersetzen.

• Filterkassette durch Lösen der Klammern herausnehmen (Abb. 1).

- REINIGUNG DER AUSSENFLÄCHE

Für die Reinigung der Außenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.

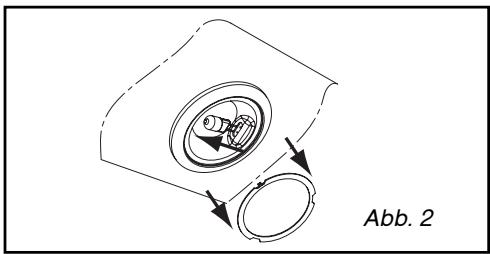

AUSTAUSCH DER LAMPE

Modell mit Halogenlampe

Die Leuchtblende entfernen (Abb. 2). Die Halogenlampe G4-20W-12V austauschen. — Das Ensemble wieder einsetzen und damit die Vorgänge in umgekehrter Reihenfolge wiederholen.

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

PFLEGE DES GERÄTS

PFLEGE	WIE VORGEHEN	ZU VERWENDENDE PRODUKTE/ZUBEHÖR
Gehäuse und Zubehör	Niemals Metallkratzer, Scheuermittel oder zu harte Bürsten be-nutzen.	Für die Reinigung von Gehäuse und Leuchtblende ausschließlichhandelsübliche in Wasser gelöste Reinigungsmittel verwenden,dann mit klarem Wasser abspüssen und mit einem weichen Lappen trocknen..
Filterkassette	Dieses Filter bindet Fettdämpfeund Staubpartikel. Es ist ein wichtiges Element zur Sicherstellung der Wirksamkeitder Dunstabzugshaube.Bei hartnäckigen Flecken eine nicht scheuernde Creme anwen-den und dann mit klarem Wasserabspüssen.	Mit einem handelsüblichen Haus-haltsprodukt reinigen, dann reich-lich abspüssen und trocknen.
Aktivkohlefilter (je nach Modell oder optional)	Dieses Filter bindet die Gerücheund muss je nach Nutzungsgradmindestensomal jährlich ge-wechselt werden.Filter beim Fachhändler bestel-len und das Datum des Aus-tauschs notieren.

Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.

Die Erfahrung der Profis

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Küchen an.

Sie sind etwa weitere Produkte, Zubehörteile und Betriebsmittel beim gewohnten Händler zu finden.

5 / FUNKTIONSSTÖRUNGEN

SYMPTOME	Lösungen
Die Dunstabzugshaube Funktioniert nicht.	Prüfen, ob: • kein Stromausfall vorliegt. • wirklich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube zeigt ungenügende Leistung.	Prüfen, ob: • die gewährte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht • die Küche ausreichend beluftet ist, damit eine Luftzuführ möglich ist. • das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Dunstabzugshaube hat während des Betriebs abgeschalte.	Prüfen, ob: • kein Stromausfall vorliegt. • die omnipolare Abschaltvorrichtung nicht ausgeschalte hat.

6 / KUNDENDIENST

Eingriffe an Ihrem Gerät dürfen nur von einem Fachmann der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Geräts an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf dem Geräteschild (Abb.1).

ALLGEMEINE GARANTIEBESTIMMUNGEN

• Wir beheben unentgeltlich nach Maßgabe folgender Bedingungen Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, sofern diese Mängel uns unverzüglich nach Feststellung und innerhalb 24 Monaten (bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten) nach Lieferung an den Erstendabnehmer gemeldet wurden. Bei Mängeln, die sich innerhalb von 6 Monaten ab Lieferung zeigen, wird ein Material- bzw. Herstellungsfehler vermutet.
• Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zerbrechliche Teile. Geringfügige Sollabweichungen in der Beschaffenheit des Gerätes, die für die Wert- und Gebrauchstauglichkeit unerheblich sind, oder Schäden aus chemischen, elektronischen Einwirkungen von Wasser, anormale Umwelt- und sachfremde Betriebsbedingungen oder sonstige Einwirkungen/Berührungen von ungeeigneten Stoffen lösen keine Garantiepflicht aus. Nicht unter die Garantiepflicht fallen Schäden und Mängel, die durch eine nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- und Montagehinweisen zurückzuführen sind. Das Fehlen, die Veränderung oder Beschädigung des Typenschildes, Reparaturversuche oder Eingriffe seitens eines nicht autorisierten Kundendienstes oder nicht autorisierten Personen, sowie der Einbau von nicht Originalen Ersatz-, Zubehör- und Ergänzungsteilen, durch die ein Defekt verursacht wurde, führen entsprechend zu einem Verlust der Garantie.
• Mangelhafte Teile werden nach unserer Wahl unentgeltlich ersetzt oder instand gesetzt. Ersetzte Teile gehen in unser Eigentum über. Instandsetzungen vor Ort können nur für stationär betriebene Geräte verlangt werden. Geräte, die zumutbar transportiert werden können und für die Garantieleistungen unter Bezugnahme dieser Garantie beansprucht werden, sind der nächstgelegenen Kundendienststelle zu übergeben oder einzusenden. Der Kaufbeleg mit Kauf- oder Lieferdatum ist für die Inanspruchnahme dieser Garantie vorzulegen.
• Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.
• Garantieleistungen setzen keine neue Garantiefrist in Lauf, noch bewirken sie eine Veränderung der Garantie. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das komplette Gerät.
• Weitergehende Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gewährleistungspflicht des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer bleibt von diesen Garantiebedingungen unberührt.

De Dietrich

Frankfurter Str. 168

D-63263 Neu-Isenburg

Fax: [phone]

mailto: [e-mail]

Servicepartner in Deutschland Servicetelefon: 0600/3246726

Ersatzteilbestellungen: 01805/324673

Servicepartner in Österreich SEISER- SERVICE GmbH, Am Heumarkt 9

A-1030 Wien, ServiceTel: 01/7131250
