BEDIENUNGSANLEITUNG TSE 6102 BURG WACHTER

Elektronisches Turschloss

TSE | BUSINESS

Genial safer. Genial einfach.

de Montage- und Bedienungsanleitung
en Assembly and User Manual
fr Instruction de montage et mode d'emploi
n/ Montage- en gebruiksaanwijzing

SET 5002 FINGERSCAN
SET 5003 E-KEY

BURG-WACHTER KG

Altenhofer Weg 15

58300 Wetter

Germany

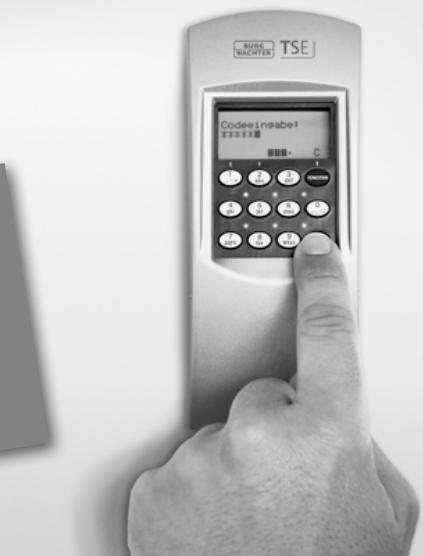

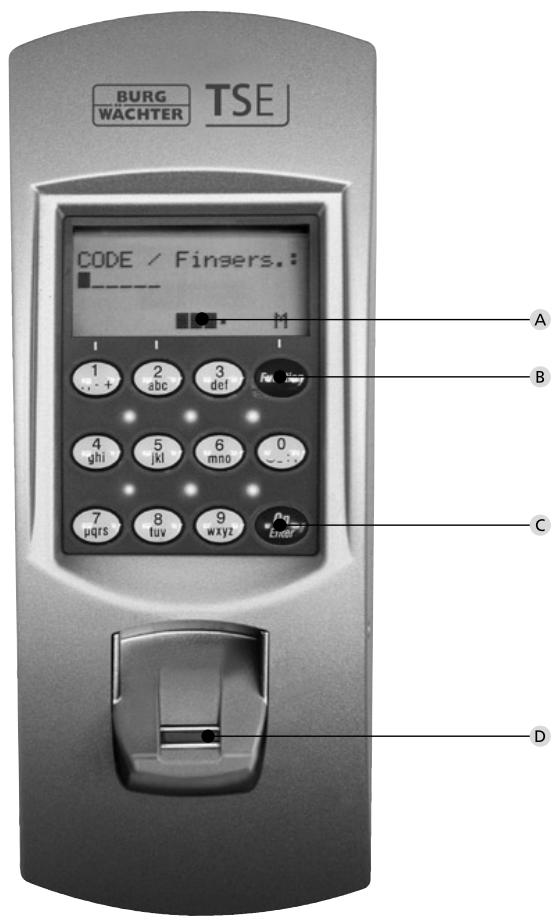

Abbildung

Anzeige Batteriestatus

Batterie voll

[Batterie lever

B Taste Function

Eintritt ins Menu zum Programmieren. Im Menu haben Sie über die Taste „1" und „2" eine Scroll-Funktion. Außer dem gelangen Sie über diese Taste im Menu immer wieder in die vorherige Ebene.

C Taste On/Enter

Einschalten der Tastatur zur Codeeingabe bzw. um einen Menüpunkt auszuwahlen.

D Fingerscan-Sensor (nicht bei TSE 5001)

Zum Offnen bzw. Anlernen der berechtigten Finger.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für das elektronische Schliebsystem TSE der Serie 5000 aus dem Hause BURG-WACHTER entschieden haben. Dieses System wurde nach den neuesten technischen Mänglichkeiten entwickelt bzw. produziert und entspricht hohen Sicherheitsanforderungen. Der elektronische Zylinder lässt sich problemlos ohne jegliches Bohren und Verlegen von Kabeln in jederTür mit PZ-Lochung bis zu einer Türstärke von 120mm einsetzen. Der elektronische Zylinder ist hervorragend für die Neuinstallation wie auch die Nachrüstung geeignet.

Des Weiteren haben Sie beim TSE Serie 5000 verschiedene optionale,Möglichkeiten, z.B. welches Identmedium Sie einsetzen. Nähres hierzu erfahren Sie auf den nachfolgenden Seiten.

Wichtig:itte lessen Sie die gesamte Bedienungsanleitung,bevor Sie mit der Programmierung beginnen.

Wir wünschen Ihnen viel Freude mit ihrem neuen Schliebsystem.

TSE Set 5001 PINCODE

Die Bedienung des elektronischen Zylinders erfolgt über einen 6-stelligen Zahlencode. Optional kann zusätzlich der Funkschlüssel TSE 5103 E-Key eingesetzt werden.

TSE 5001 PINCODE Funktionen (serienmäbig)

• Anzahl Benutzer gesamt: bis zu 48
• Jedem Pin-Code Nutzer (außer Administrator) kann auch ein E-Key zugeordnet werden.

Optionale SchlieBmedien

• Funkschlüssel TSE 5103 E-KEY

Zeitfunktionen

• User-Timer (bis zu 24 verschiedene Zeitfenster) *
• Permanent-Timer (bis zu 16 verschiedene Zeitfenster) *
  * (nur in Verbindung mit entsprechender TSE-Software)

Historienfunktion

• Speicherung der letzten 600 Ereignisse (Auslesbar über optionale TSE-Software)

Administratorcode

• worksiteig 1-2-3-4-5-6 (bitte unbedingt ändern)

Spannungsversorgung

• 4×MIGNON LR6 AA ALKALINE

Optische Signalisierung

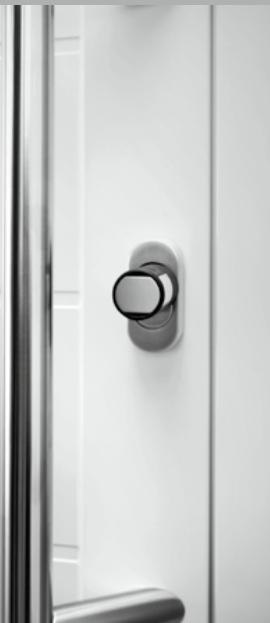

Im Drehknauf auf der Turinnenseite befindet sich eine optische Signalisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 × kurz: Schloss besteht auf
• 2 × kurz: Schloss besteht zu
• alle 5 Sek. 1 × kurz: Permanentöffnung aktiviert
• 1 × kurz, 1 × lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
• 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek. Batterie leer

Technische Daten

Sperrzeiten	Nach 3 × falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten
Display	In 12 Sprachen einstellbar
Stromversorgung	4 × MIGNON LR6 AA ALKALINE
Optimale Umgebungs-bedingungen	-15 °C/+40 °C/bis zu 95 % rel. Luftfeuchtigkeit (nicht kondensierend)Zul. Temperaturbereich: -20 °C/+50 °CDas Display kann bei extremen Temperaturwechselnträge reagieren bzw. verdunkeln.

TSE Set 5002 FINGERSCAN

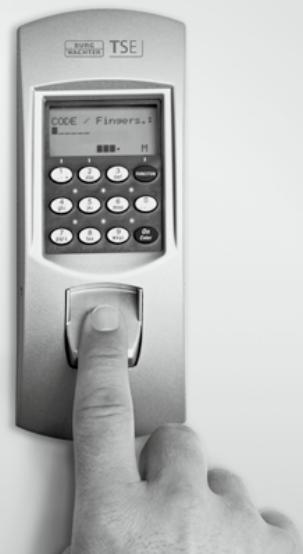

Die Bedienung des elektronischen Zylinders erfolgt über einen eingescannten Finger. Zusätzlich konnen Sie den Zylinder über die Eingabe des 6-stelligen Zahlencodes bedieren.

Es können bis zu 24 Finger über die Tastatur einprogrammiert werden. Die Nutzer werden separat angelegt (USER XXX_FP). Sollte einem Benutzer zusätzlich ein Code und/oder ein E-Key zugeordnet werden, so ist dieser separat anzulegen.

Achtung! Der Fingerscannerarf nicht mit Reinigungsmitteln gesaubert werden.itte benutzen Sie hierfür ein leicht feuchtes Tuch.Es ist darauf zu achten,dass der Fingerscansensor nicht direktem Regen ausgesetzt wird.

TSE 5002 FINGERSCAN Funktionen (serienmäBig)

• Anzahl Benutzer gesamt: bis zu 48
  davon Anzahl Fingerscans: bis zu 24
• Jedem Code-Benutzer (außer Administrator) kann auch ein E-Key zugeordnet werden
• Jedem E-Key-Benutzer kann auch ein Code zugeordnet werden

Optionale SchlieBmedien

TSE 5103 E-KEY

Zeitfunktionen

• User-Timer (bis zu 24 verschiedene Zeitfenster) *
• Permanent-Timer (bis zu 16 verschiedene Zeitfenster) *
• (nur in Verbindung mit entsprechender TSE-Software)
• Voraussichtlich ab Dezember 2009 ist eine Programmierung der Fingerscans unter Berücksichtigung der Zeitfunktionen möglich.

Historienfunktion

• Speicherung der letzten 600 Ereignisse (Auslesbar über optionale TSE-Software)

Administratorcode

• werkseitig 1-2-3-4-5-6 (bitte unbedingt ändern)

Spannungsversorgung

• 4 × MIGNON LR6 AA ALKALINE

Optische Signalisierung

Im Drehknauf auf der Turinnenseite befindet sich eine optische Signalisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 × kurz: Schloss besteht auf
• 2 × kurz: Schloss gezeht zu
• alle 5 Sek. 1 × kurz: Permanentöffnung aktiviert
• 1 × kurz, 1 × lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
• 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek. Batterie leer

Technische Daten

Sperrzeiten	Nach 3 × falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten
Display	In 12 Sprachen einstellbar
Stromversorgung	4 × MIGNON LR6 AA ALKALINE
Optimale Umgebungs-bedingungen	-15 °C/+40 °C/bis zu 95 % rel. Luftfeuchtigkeit (nicht kondensierend)Zul. Temperaturbereich: -20 °C/+50 °CDas Display kann bei extremen Temperaturwechselnträge reagieren bzw. verdunkeln.

TSE Set 5003 E-KEY

Die Bedienung des elektronischen Zylinders erfolgt über den Funkschlüssel E-Key. Das Funktionsprinzip ist ähnlich wie beim Auto-Schliebsystem. Nach dem einmaligen Drücken der Taste kann der Zylinder betätig werden. Die nachträgliche Programmierung des E-Keys kann über ein Keypad erfolgen oder über eine TSE-Software. Die Reichweite des E-Keys ist bis zu 3 m.

TSE 5003 E-KEY Funktionen (serienmäßig)

• Anzahl Benutzer gesamt: bis zu 48

Optionale SchlieBmedien

TSE 5103 E-KEY
TSE 6101 Keypad PIN
- TSE 6102 Keypad FS (bis zu 24 Fingerscans möglich)

Zeitfunktionen

• User-Timer (bis zu 24 verschiedene Zeitfenster) *
• Permanent-Timer (bis zu 16 verschiedene Zeitfenster) *
• (nur in Verbindung mit entsprechender TSE-Software)

Historienfunktion

• Speicherung der letzten 600 Ereignisse (Auslesbar über optionale TSE-Software

Administratorcode

Der Code wird separat auf einem Aufkleber mitgeliefert. Diese ist sorgfältig aufzubewahren. Achtung: Bei Verlust ist das Umprogrammieren bzw. die Nutzung aller Administratorfungen nicht mehr möglich.

Spanningsversorgung Zylinder

• 2 × MIGNON LR6 AA ALKALINE

Spanningsversorgung E-Key

-1×CR2032

Optische Signalisierung

Im Drehknauf auf der Turinnenseite befindet sich eine optische Signalisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 × kurz: Schloss besteht auf
• 2 × kurz: Schloss gezeht zu
• alle 5 Sek. 1 × kurz: Permanentöffnung aktiviert
• 1 × kurz, 1 × lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
• 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek. Batterie leer

Beschreibung der Menüfunktionen

Nachfolgend werden die Funktionen für die Produkte TSE 5001 und TSE 5002 beschrieben.

Menufunktionen

Menu Codeänderung

Änderung des Administratorcodes sowie der Benutzerocode

• Taste On/Enter Einschalten der Tastatur zur Codeeingabe bzw. um einen Menüpunkt auszuwahlen.
• Drücken Sie anschlieBend Function.

Es erscheint „Menu/Codeänderung"

• Bestätigen Sie die Auswahl mit ON/Enter Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis der Benutzer angezeigt wird, dessen Benutzerocode geändert werden soll
• Bestätigen Sie mit ON/Enter
• Geben Sie den bisher gültigen (alten) Code ein und drücken ON/Enter
• Geben Sie den neuen Code ein und bestätigtem mit ON/Enter
• Wiederholen Sie die Eingabe und bestätigten erneut mit ON/Enter. Bei richtiger Eingabe erscheidt „ Daten wurden gespeichert"

Menu Sprache/Language

Spracheinstellung

Schalten Sie die Tastatur über die Taste ON/Enter ein
- Drucken Sie anschließend Function Es erscheint „Menu/Codeänderung"
- Scrollen Sie mit der Taste 2 bis der o.g. Menüpunkt erscheidt
Bestätigen mit ON/Enter
- Über die Taste 1 bzw. 2 solange scrollen, bis die gewünschte Sprache erscheint
- Mit ON/Enter bestätigen

Menu Administrator

Im Menu Administrator stehen Ihnen verschiedene Untermenus zur Verfugung.

• Schalten Sie die Tastatur über die Taste ON/Enter ein.
• Drücken Sie anschließend Function. Es erscheint „Menu/Codeänderung"
• Scrollen Sie mit der Taste 2 bis der o.g. Menüpunkt erscheint
  Bestätigen mit ON/Enter
• Sie haben jetzt die Möglichkeit, über die Scrollfunktion folgende Untermenü auszuwahlen:

Untermenu Benutzer anlagen

• Bestätigen mit ON/Enter. Sie haben jetzt die Auswahr, einen Benutzercode zu vergehen, einen E-Key oder einen Fingerscan (Fingerscan nur bei TSE 5002 bzw. mit Keypad TSE 6102 FS) oder einen Transponder (nur bei der Serie TSE 6000 verfügbar) einzuprogrammieren.
• Scrollen Sie bis zu entsprechenden Funktion und bestätigten Sie mit ON/Enter

Anlagen: Code

• Geben Sie den Administratorocode ein, um die Berechtigung zur Programmierung zubekommen
• Der{nachste freie Speicherplatz wird angezeigt (z.B. USER.003)
• Geben Sie den 6-stelligen Code ein und bestätigten Sie 2 × mit ON/Enter
• Es erscheint „ Daten wurden gespeichert"

Anlagen: E-Key

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zubekommen
• Der{nachste freie Speicherplatz wird angezeigt (z.B. USER.003), drucken Sie ON/Enter
• Bringen Sie den E-Key in der Programmiermodus (siehe Anleitung E-Key)
• AnschlieBend 2 × mit ON/Enter bestätigen
• Es erscheint „ Daten wurden gespeichert"

Anlagen: Fingerscan

(Fingerscan nur bei TSE 5002 bzw. mit Keypad TSE 6102 FS)

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu entwickeln
• Im Display erscheint „Finger anlernen"
• Ziehen Sie den anzulernenden Finger 5 × mittig über den Sensor (im Display wird die Anzahl mitgezählt)
• Im Display erscheint „User_XXX_FP“ erfolgreich angelernt

Anlagen: Transponder

These Funktion ist nur bei der Serie TSE 6000 System verfügbar.

Untermenü E-Key zuordnen

Über diese Funktion haben Sie die Möglichkeit, einem bereits vorhandenen Benutzer nachträglich einen Funkschlüssel E-Key zuzuordnen. Gehen Sie hierzu wie folgt vor:

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu entwickeln
• Scrollen Sie zu dem Benutzer, dem Sie einen E-Key zuordnen möchten und bestätigten Sie 2 × mit ON/Enter
• Bringen Sie den E-Key in den Programmiermodus (siehe Anleitung E-Key)
• Sobald der E-Key im Programmiermodus ist, bestätigen Sie auf der Tastatur mit ON/Enter
• Es erscheint „Datum wurden gespeichert"

Untermenu Löschen

Sie haben die Möglichkeit, einen Benutzer über these Menü zu Löschen.

• Scroll Sie zum entsprechenden Menu und bestätigten Sie mit ON/Enter
• Geben Sie ihren Administratorcode ein
• Scrollen Sie zu dem Benutzer bzw. Identmedium (E-Key) welchen bzw. welche Sie löschen möchten und bestätigten Sie die Auswahr 2 × mit ON/Enter
• Eserscheint „Datensatz gelöscht"

Untermenu Zeitfunktionen

Hier werden Uhrzeit und Datum eingestellt

- Einstellen der Uhrzeit:

Auswahl der Funktion mit ON/Enter
- Eingabe der Stunde (2-stellig), bestätigen mit ON/Enter
- Eingabe der Minuten (2-stellig), bestätigen mit ON/Enter
- Daten wurden gespeichert

- Einstellen des Datumss:

• Auswahld der Funktion mit ON/Enter
• Eingabe des Tags (2-stellig), bestätigen mit ON/Enter
• Eingabe des Monats (2-stellig), bestätigen mit ON/Enter
• Eingabe des Jahres (2-stellig), bestätigen mit ON/Enter
• Daten wurden gespeichert

Untermenu TSE-Setup

Allgemeine Systemeinstellungen

Funkkanal

Hier kann der Funkkanal eingestellt werden (12 Kanäle stehen zur Auswahl). Dies kann erforderlich sein, wenn der Funkkanal bereits durch eine andere Anwendung, z. B. W-LAN, belegt ist und es hierdurch eventuell zu Störungen kommt. In thisem Fall wahlen Sieitte einen anderen Kanal im Abstand von mindestens 3 Funkkanälen aus.

- Priorität

Sollte nach mehrmaligem Betätigtem des E-Keys die zu öffnende Tur nicht entsprert werden, so kann über diese Funktion die Priorität der Tur erhöht werden. Umgekehrt kann es sich in einem solchen Fall empfehlen, Turen im direkten Umfeld in der Priorität abzuseken.

Reorganisieren

Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind.

Anmelden

Beim Austausch des Zylinders oder der Tastatur müssen beide Einheiten neu aufeinander abgestimmt werden, damit bereits wieder miteinanderCOMMUNIZIEREN konnen.

Anmelden einer Tastatur

Schalten Sie die Tastatur über die Taste ON/Enter ein
- Drücken Sie anschließend Function Es erscheint „Menu/Codeänderung"
- Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menu Administrator gelangen
Bestätigen Sie mit ON/Enter
- Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menu Admin. Einstell.TSE-Setup gelangen
Bestätigen Sie mit ON/Enter
- Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menu Admin. Setup Anmelden gelangen
- Geben Sie den Admin. Code der anzulernenden Einheit ein
- Nach erfolgslicher Anmeldung erscheidt „ Daten wurden gespeichert"

Achtung: Stellen Sie sichere, dass sich keine andere bestromte TSE-Einheit beim Anmelden einer neuen Tastatur bzw. eines neuen Zylinders in unmittelbarer Höhe befindet, da diese falschlicherweise angesprochen werden konnten. Im Zweifelsfall sind diese Einheiten vorher stromlos zu machen.

Untermenü FS-Reset

(Fingerscan nur bei TSE 5002 bzw. mit Keypad TSE 6102 FS) Alle abgespeicherten Fingerscans werden gelöscht, die zugehörigen Benutzer bleiben allerdings erhalten. Bei wiederholten Fehlfunktionen im Rahmen der Fingerscannutzung wahren Sieitteces Menu und folgen den Anweisungen im Display.

Menu E-Key Synchronisieren

In thisem Menupunkt kann der Funkkanal des E-Key dem der Eingabe-einheit angepasst werden. Diese Funktion wird notwendig, sobald der Funkkanal des Zylinders verändert wird, obwohl noch E-Keys mit alter Funkkanaleinstellung vorhanden sind.

• Drucken Sie ON/Enter
• Bringen Sie den Funkschlüssel E-Key in den Programmiermodus (siehe hierzu Anleitung E-Key)
• Es erscheint „ Daten wurden gespeichert"

Menu Info

Unter dieser Funktion wird die Versions- und Seriennummer des Systems.

Bedienungsanleitung TSE E-Key

Der E-Key dient als Funksender zum Freigeben des Zylinders. Die Programmierung des E-Keys kann über ein Keypad erfolgen oder über eine TSE-Software. Die Reichweite des E-Keys ist bis zu 3m . Das Funktionsprinzip ist ähnlich wie beim Auto-Schliebsystem. Nach dem einzelmaligen Drücken der Taste kann der Zylinder betatigt werden.

Funktionen des E-Keys

Türoffnung:

• 1 × kurz drucken, grüne LED blinkt
• Automatikfunktion (nur in Verbindung mit Keypad)

6 Sek. Taste gedrückt halten, grüne LED blinkt kurz 2 × hintereinander

Im Automatikmodus ist es möglich, nur durch Drücken der ON-Taste auf dem Keypad die Tur zur öffnen. Hierzu muss der E-Key in Reichweite sein. Nach 15 Minuten deaktiviert sich diese Funktion selbstständig.

Programmiermodus:

Der Programmiermodus hat drei Aufgaben:

• Anmeldung der E-Keys über ein Keypad oder über TSE Software
• Synchronisation des im E-Key eingestelltten Funkkanals mit dem im Schloss eingestelltten Kanal
• Suches des E-Keys innerhalb der TSE Software

Programmieren E-Key

Bei der Erstprogrammierung des E-Keys drücken Sieitte einmal die Taste (grüne LED blinkt) nachdem Sie dazu von dem Keypad bzw. der Software aufgefordert wurden.

Bei weiteren Programmierungen des E-Keys halten Sieitte jeweils die Taste 10 Sek. gedrückt, bis die grune LED-Lampe dreimal hintereinander geblinkt hat. Anschiebend die Taste loslassen.

Hinweise

Sollte sich die Tur nach einmaligem Drücken der Taste am E-Key mit einer Verzögerung von 3-7 Sekunden, bei gleichzeitigem Blinken der roten LED, öffnen, ist die Batterie (CR2032) im E-Key umgehend zu wechseln.

Sollte sich die Tür nach einmaligem Drücken der Taste am E-Key mit einer Verzögerung von 3-7 Sekunden, ohne dass die rote LED blinkt, öffnen, sind die Batterien (2 x 1,5V LR06 Alkaline) im Zylinder zu tauschen. Dies trifft ebenfalls für die Tastatur zu, sofern vorhanden.

Batteriewechsel

1 Öffnen Sie den Gehäusedeckel indem Sie die Rastnasen vorsichtig aufheben.
2 Heben Sie die Silikonmatte an und tauschen sie die Batterie aus

3 Klappen Sie die Silikonmatte wieder zurück und verschreiben Sie das Gehäuse.

Montageanleitung Zylinder TSE 5000

Im Folgenden wird Ihnen der Einbau des TSE Zylinders erklart.
Bitte lessen Sie vor der Montage diese Montageanleitung sorgfaltig durch und bewahren die sie gut auf.
Der Zylinder verfügt über ein spezialles Ratsystem, welches Ihnen die
Möglichkeit bietet, den Zylinder für Turen bis zu einer Türstärke von 120mm (60/60 mm, gemessen Mitte Stulpschraube), einzusetzen.
Ein vorheriges Aufmaß ist nicht erforderlich.

Die Fixierung der Drehknaufe erfolgt jeweils über eine integrierte Madenschraube im Drehknauf.

AuBenseite
Außenknauf
Innenseite Innenknauf

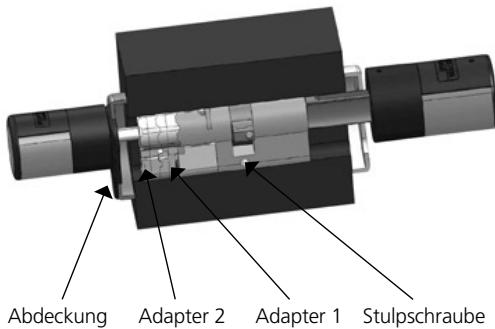

Schematische Darstellung eines eingebauten Zylinders inkl. der beiden Adapterstücke.

Hinweis

Das Grundmaß des Zylinders beträgt je Seite 30mm.
Im Auslieferzustand ist der Zylinder komplett zusammengeschoben (geringste Turdicke). Bevor Sie den Zylinder in die Tür einsetzen ist eine Vorabjustierung auf die vorhandene Türstärke vorzunehmen.

Gehen Sie beim Einbau wie folgt vor:

1 Grobe Feststellung der Turdicke (inkl. Beschläge)
2 Ziehen Sie den Außenknauf von der Welle, verschiben Sie den Innenknauf über das Rastsystem (Abstände 2,85 mm) auf das gewünschte Maß.

Achtung: Ziehen Sie den Innenknauf nie komplett von der Welle, dies kann dazu führen, dass die Elektronik zerstört wird.

Schematische Darstellung Innenknauf-Verstellung

3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben.

Folgende Kombinationen sind möglich:

Abstand Stulpschraube/Beschlag (mm) an derAußenseite	Adapter 1	Adapter 2
< 43	-	-
44–53	X	-
54–60	X	X

X: Auswahl
: nicht vorgesehen

Tab.: Abstand Stulpschaube/Beschlag [mm] an der AuBenseite und dazu notwendige Adapter.

4 Den TSE Zylinder voninnen nach außen durch das Einsteckschloss in der Tur schieren und anschließend die Stulpschraube anziehen.

5 Verschieben Sie den Innenknauf auf der Welle bis Sie das gewünschte Maß erreicht haben.itte achten Sie darauf, dass der Abstand Drehknauf/ Turbeschlag mindestens 1mm beträgt. Befestigen Sie anschlieBend den Drehknauf über die Inbus-Schaube.
6 Bevor Sie den Außenknauf befestigen, prüfen Sieitte, ob Sie die mitgeliefert Abdeckung fur den Profilzylinderausschnitt einsetzen möchten. In thisem Fall ziehen Sie die Schutzfolie ab und befestigen die Abdeckung im Ausschnitt des Schlosses.

7 Schieber den Außenknauf in die gewünschte Position auf der Welle und befestigen Sie diesen im Abstand von mindestens 1 mm zum Beschlag über die Inbus-Schaube.

8 Entfernen Sie den Batteriesicherungsstreifen am Innenknauf.
9 Der Funktionstest muss bei geöffnter Tur durchgefuhrt werden.

Batteriewechsel Knauf (Innenseite)

1 Lösen Sie mit dem beigefugten Inbusschluss die obere Madenschraube am Deckel des Zylinders. Diese kann nur bis zum Öffnen des Deckels ausgedreht werden und fällt nicht hersa.

2 Klappen Sie den Deckel auf

3 Wechseln Sie die Batterien. Achten Sie darauf auf die richtige Batteriepolung, die auf dem Gehäuse an der gekennzeichneten Stelle aufgebracht ist.

4 Montieren Sie den Deckel erneut.

Funktion des Notschlüssels (AuBenseite)

Mit dem mechanischen Notschlüssel verschaffen Sie sich Zutritt bei Störungen des Systems.

1 Notschlüssel am Gelenk aufklappen und anschließend durch den angedeteten Schlitz auf der Abdeckung einfahren.

2 Schlüssel um 90^ im Uhrzeigersinn drehen. Dabei eventuell den Außenkauf ein weniger nach rechts und links bewegen, um den Mechanismus freizugegeben.
3 Drehen des Außenknaufes. Die Öffnung erfolgt nach spätestens einer vollen Umdrehung.

Schlüssel wieder zurückdrehen und Herausziehen. Zum Schlieben des Notschlosses muss der Drehknauf zwei Umdrehungen in beiden Richtungen gedreht werden.

Achtung: Das Schlossarf weder gefettet noch geilt werden!

Irrtum und Änderungen vorbehalten.


Optische signalering

Optische signalering

Optische signalering
