BEDIENUNGSANLEITUNG SX SAMSON

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringn, sollen den Sie dieser Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschags zu verringn, sollen den Sie weder Deckel noch Rückwand des Geräts entfern. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden konnen. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten InformationsmaterialNJaher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betriebnehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
   3.itte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
3. Befolgen Sie die Anleitungen des Herstellers.
4. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
5. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
6. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.
7. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verständern) ein, die Hitze erzeugen.
8. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, entsprechlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passst,leen Sie die veraltete Steckdose von einem Elektriker ersetzen.
9. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknkt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
10. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.
11. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise, beispelseweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewöhnt betrieben werden kann oder fallen gelassen wurde.

Einleitung 23
SX-Serie Features 24
Geführter Rundgang - Vorderseite 25
Geführter Rundgang - Rückseite 26
SX-Serie einrichten und einsetzen 27
Schutzschaltung der SX-Serie 28
Gebrachte und parallele Modi 29
SX-Serie Anschlüsse 30
SX-Serie Anschlüsse 31
Ventilatorfilter reinigen 32
Technische Daten 55

ESPANOL

Ja, Sielesen nichtigeria Bedienungshandbucher, aber Sie haben gereade eine der besten Beschallungs-Endstufen gekauft und wir mochten Ihnen etwas mehr darüber erzahlen! Nehmen Sie sichitte etwas Zeit, um diese Seiten durchzugehen, bevor Sie das Gerät anschlieben. Wir machen es so schmerzlos wie möglich - und weiterecht erhalten Sie soccer eine nutzliche Tipps.

Die Stereo-Endstufen der Samson SX-Serie bieten eine stabile, saubere Signalausgabe mit geringen Verzerrungen und breitem Dynamikbereich sowie die Zuverlösigkeit, die von den professionellsten Audio-Technikern und - Installaturen erwartet wird.

Das praktische 2 HE-Gehäuse ist kompakt und beherbergt dennoch sehr viel Leistung: 2 × 300 Watt an 8 , 2 × 450 Watt an 4 bei der SX1200, 2 × 400 Watt an 8 , 2 × 600 Watt an 4 bei der SX1800, 2 × 550 Watt an 8 , 2 × 750 Watt an 4 bei der SX2400 und 2 × 700 Watt an 8 , 2 × 900 Watt an 4 bei der SX2800 über das gesamte Frequenzspektrum von 10Hz bis 55kHz .

Bei Mono-Anwendungen halten sich beiden Verständerkanäe koppeln, um noch mehr Leistung freizusetzen: 1200 Watt bei der SX1200, 1800 Watt bei der SX1800, 2400 Watt bei der SX2400 und massive 2800 Watt bei der SX2800 an 4 Ohm Widerstand.

Die Eingänge sind als Kombi-Anschlüsse mit symmetrischen XLR- und symmetrischen 1/4"TRS-Buchsen ausgelegt. Bei den Ausgängen verfügen die Amps der SX-Serie über standard 5-Weg Anschlussklemmen, 1/4" Klinkenbuchsen (nur SX1200 und SX1800) sowie einen Speakon™ An Schluss für den Bridge-Modus. Die vorderseitigen Regler und Displays umfassen einen Netzschalter mit LED-Anzeige sowie unabhängige Eingangspegel-Regler für den linken und rechten Kanal. Damit Sie die korrekten Betriebspegel mühelos einstellen können, stehen bei den SX-Verständern vorderseitige Signal-, Peak- und Protection LED-Anzeigen zur Verfügung.

Wie bei allen ernst zu behmenden Endstufen basiert die interne Elektronik der SX-Serie auf einem massiven Leistungs Kern mit übergroßen Ringkern-Transformatoren und große, stranggepressen Kuhlkorpern. Damit die SX-Versteller kuhl bleiben, werden doppelte, interne Windtunnel mit Fremdbeluftung mittels zweier temperatur-empfindlicher Ventilatoren mit variabler Geschwindigkeit eingesetzt, die die Wahrscheinlichkeit von thermischen oder Überhitzungsproblemen stark verringn. Der mehrstufige Schutz vor Einschalschäden, Überhitzung, Überspannung, Kurzschluss, niedriger Ausgangsimpedanz und Gleichspannung garantiert hohe Zuverlösigkeit in den anspruchsvollsten Situationen.

Mit ihrem Stahlchassis, ihrem 19" Rack-Gehäuse und ihren praktischen Tragegriffen sind die SX-Amps für jeder Tour gerüstet und für jeder Festinstallation geeignet.

Die SX-Veränderungen wurden für Live-Beschallungen, Kirchen, gewerbliche Installationen sowie für den Betrieb kleiner und mittlerer Live PA-Systeme optimiert und liefern zuverwässige Leistung bei jedem Gig, jeder Veranstaltung und jeder Tages-/Nachtzeit.

Auf diesen Seiten finden Sie eine detailierte Beschreibung der vielen Funktionen der SX Series-Endstufen sowie eine Führung durch die vorder-und rückseitigen Bedienfelder, schrittweise Anleitungen für die Einrichtung und Anwendung sowie umfassende Spezifikationen.itte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktualisierte Informationen über这点es und andere Samson-Produkte zukommen halten können.

WICHTIGER HINWEIS: Sollte Ihr Amp der SX-Serie einzelmal gewartet werden müssen, besorgen Sie sich vor der Rück-. sendung an Samsonitte eine Return Authorization Number (RA) (Rückgabeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen. Falls Sie das Gerät in den USA gkauft haben, rufen Sieitte Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rucksendung zu erhalten. Bei Kauf außerhalb der USA setzen Sie sich wegen naherer Einzelheiten mit Ihrem Samson-Fachhändler in Verbindung. Hebien Sieitte das Original-Verpackungsmaterial auf und schicken Sie das Gerät, falls möglich, im Originalkarton und mit dem Originalverpackungsmaterial zurück.

SX-Serie Features

Die Endstufen der Samson SX-Serie verwenden die neuesten Technologien der professionellen Endstufen-Konstruktion. Einige der Haupt-Features sind:

• Leistung im Überfluss - Die Endstufen der SX-Serie liefern folgende Ausgangsleistung.

SX1200	2 x 300 Watt an 8Ω, 2 x 450 Watt an 4Ω und 2 x 600 Watt an 2Ω
SX1800	2 x 400 Watt an 8Ω, 2 x 600 Watt an 4Ω und 2 x 900 Watt an 2Ω
SX2400	2 x 550 Watt an 8Ω, 2 x 750 Watt an 4Ω und 2 x 1200 Watt an 2Ω
SX2800	2 x 700 Watt an 8Ω, 2 x 900 Watt an 4Ω und 2 x 1400 Watt an 2Ω

• Für Mono-Anwendungen halten sich im Bridged-Modus befinde Amp-Kanäle für noch mehr Ausgangsleistung koppeln: 1200 Watt bei der SX1200, 1800 Watt bei der SX1800, 2400 Watt bei der SX2400 und massive 2800 Watt bei der SX2800 an 4 Ohm Last.
• Sauberer, knackiger Sound - Eindrucksvolle Audio-Spezifikationen, wie 0.04% Klirrfaktor, 105 dB Dynamikbereich, 80 dB Übersprechen und ein Frequenzgang von 10 Hz bis 55 kHz garantieren eine ultra-saubere Klangqualität.
• Unabhängige Eingangs-Pegelregler pro Kanal für(PRzise Einstellungen.
• LED-Signalanzeigen pro Kanal zeigen ständig die Ausgangspiegel an und ermöglichene eine Korrektur bei Überlastung (Clipping).
• Einzigartige, stabile Bipolar-Schaltung, die die Ausgabe von Gleichspannung im Leerlauf dicht bei 0 Volt halt (und somit Laufsprecher im Leerlauf an ihrem Nullpunkt hält). Dies minimiert Überhitzungsprobleme, da die SX-Serie keine unnötige Ausgangsleistung abgibt.
• Fremdbelüftung über zwei temperatur-empfindliche Vari-Speed Ventilatoren sorgt für einen zuverlässigen Betrieb ohne ther-mische oder Überhitzungsprobleme.
  Relais-Schutzschaltung (mit spezieller LED pro Kanal) schützt vor Überhitzung oder fehlerhafter Verdraughtung und verhindert Knackgeräutsche beim Ein-/Ausschalten. Sie können die SX-Serie also zusammen mit einem Mischer oder anderen Audio-Geräten an eine Mehrfachsteckdose anschließen, ohne dass angeschlossene Boxen beschädigt werden.
• Kombi-Eingänge pro Kanal akzeptieren symmetrische XLR- oder symmetrische 1/4 TRS-Stecker.
• Als Ausgänge sind 5-Weg Anschlussklemmen und 1 / 4" Klinkenbuchsen (nur SX1200 & SX1800) sowie ein Speakon™ Anschluss für den Bridge Mono-Ausgang verwendbar.
• Netzteil mit Ringkern-Transformer für hohe Spannung und geringen Querschnitt.
• Rücksetzbarer Trennschalter für den schellen, einfachen Neustart nach einer Netzteil-Überlastung.
  Die SX-Serie lasst sich in jeder standard 19" Rack (2 HE Platzbedarf) montieren, wodurch der Amp problemlos in jeder fest installierte oder Tournee-PA-Anlage integrierbar ist.
  Die robuste Kontruktion (Vollstahl-Chassis mit kühler, grauer Oberfläche und leichtem, anodisiertem Aluminium-Kuhlkörper) machen die SX-Serie absolut tour-tauglich.
  Erweiterte 3-jährige Garantie.
• Und zum Schluss: Wert. Die Samson SX-Serie wurde von Grund auf für exzellente und preisgūnstige Klangqualität konzipiert.

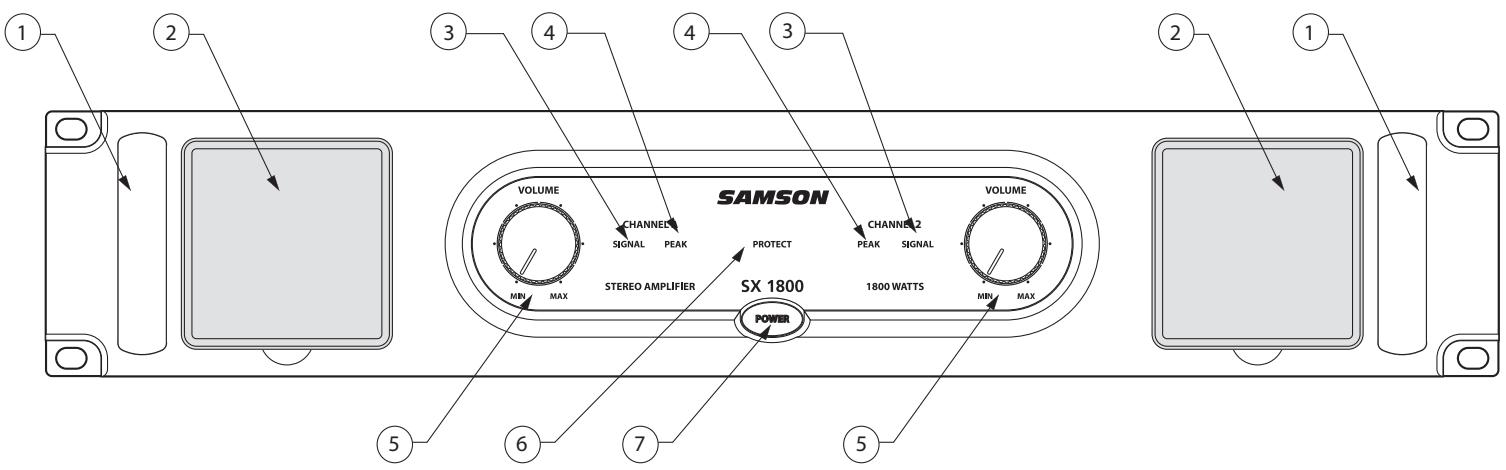

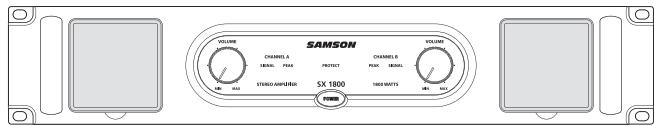

Geführter Rundgang - Vorderseite

1: Bügelgriff - Damit Sie den SX-Amp einfacher tragien oder ins Rack einbauen können, sind links und rechts auf der Vorderseite Stahlgriffe angebracht.
2: Ventilator-Öffnungen - Dank den beiden Fremdbelüftungs-Tunneln bleiben die SX-Endstufen kuhl. Die Kühlluft wird über die vorderseitigen Ventilator-Filter angesaugt und verringgert die Temperatur der internen Bauteile. Die Warmluft wird über die rückseitigen Öffnungen abgegeben. Die Ventilatoren messen die interne Temperatur und stellen ihre Geschwindigkeit entsprechend ein, um optimale Kühlungsbedingungen zu gewährleisten.
3: Signal-LED - Die vorderseitigen LED-Anzeigen überwachen ständig den Ausgangspiegel des entsprichenden Kanals. Die SIGNAL LED leuchtet, wenn ein Ausgangssignal anliegt.
4: Peak LED - Das PEAK-Segment leuchtet, wenn der Kanal Signale mit voller Leistung ausgibt. Den besten Gerauschspannungsabstand erhalten Sie, wenn das rechte (PEAK) Segment nur gelegentlich bei Spitzenpegeln leuchtet. Bei früfigem Leuchten wird die SX-Serie möglicherweise überlastet und ein verzerrtes ("Clipping") Signal ausgegeben. Wenn dies der Fall ist und durch Zurückdrehen des Input Level-Reglers ein zu niedriger Ausgangspiegel für ihre Anwendung erzeugt wird, sollen den Bridged-Modus verwenden. (Weitere Details finden Sie im Abschnitt "Gebrachte und parallele Modi" auf Seite 8 dieser Handbuch).
5: Kanal-Eingangspegelregler - Mit diesen, auf 42 Positionen einrastenden Reglern konnen Sie den Eingangspegel des an den rückseitigen Eingängen anliegenden Signals prazise einstellen (siehe Nr. 2 auf der folgenden Seite). Bei volliger Linksdrehung des Reglers ("MIN") ist das Signal um 80 dB bedämpft (praktisch ausgeschaltet). Bei volliger Rechtsdrehung des Reglers ("MAX") wird das Signal mit Unity Gain ausgegeben (keine Bedämpfung). Wenn +4 dBu Signale in die Eingänge eingespeist werden und die Kanal-Eingangspegelregler ganz nach rechts auf "0 dB" gedreht sind, liefert die SX-Serie volle Ausgangsleistung.
6: Protection LED - Leuchtet etwa 5 Sekunden beim Ein-/Ausschalten der SX-Serie (ein "Klick" ist hörbar). Diese Schutz-LED leuchtet auch bei Überhitzung oder anderen ernsten Problemen (weitere Details auf Seite 7 theses Handbuchs). Beim Ausschalten des Amps wird die Protection LED langsam dunkler. Solange die LED leuchtet, werden keine Signale zu den angeschlossenen Boxen geleitet und diese somit stummgescheltet, damit keine Knackgeräutsche auftreten konnen. Eine vollständige Beschreibung der Bedingungen, unter denen diese LED leuchtet,finden Sie im Abschnitt "Die Schutzschaltung der SX-Serie" auf Seite 7 theses Handbuchs.
7: Power-Schalter - Zum Ein-/Ausschalten der SX-Serie. Die interne LED leuchtet, wenn die SX-Serie eingeschaltet ist.

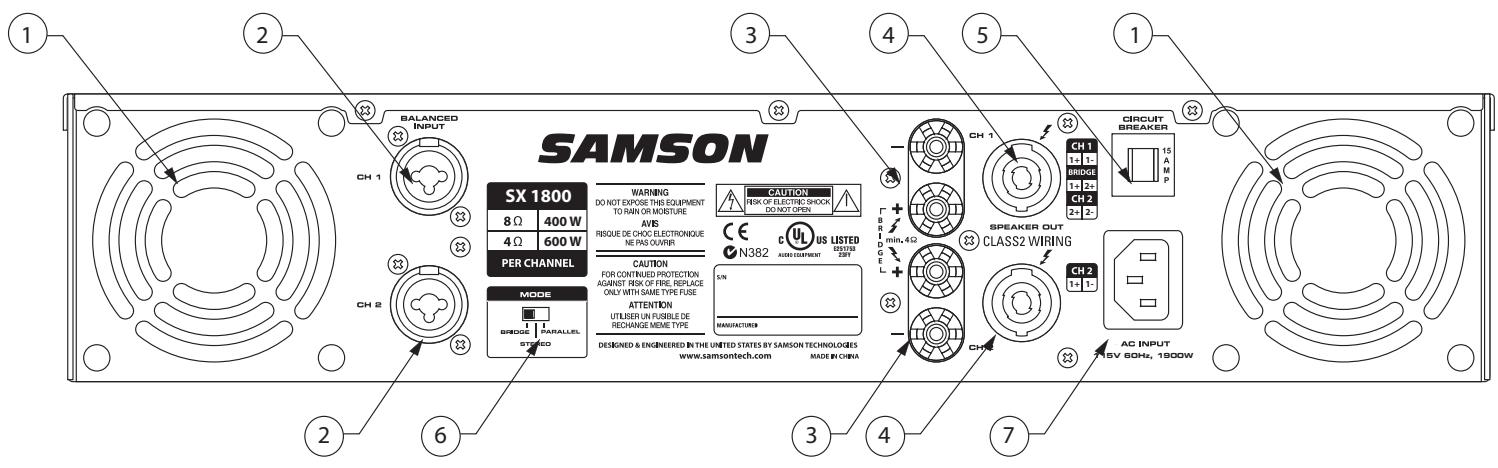

Geführter Rundgang - Rückseite

1: Fan - Dieser Vari-Speed Ventilator versorgt ihre SX-Serie mit lebenswichtiger Kuhlung (je heißt der Amp, besoin schneller der Ventilator!). Die vorder- und rückseitigen Bedienfelder dürfen nicht blockiert sein und es muss immer kühle, frische Luft nachströmen können. Die Umgebung der SX-Serie soll außer dem staubfrei sein.

2: Eingänge - Schlieben Sie Eingangssignale an diese elektronisch symmetrierten Kombi-Buchsen entweder mit XLR oder 1/4" TRS (Tip/Ring/Sleeve) Steckern an, die wie folgt verdrahtet sind: Pol 2 (Spitze) heißt, Pol 3 (Ring) kalt und Pol 1 (Schirm) Erde. Verwenden Sie möglichst immer symmetrische 3-adrige Kabel. (Es können auch asymmetrische 2-adrige 1/4" Stecker an diese Eingänge angeschlossen werden, aber mit symmetrischen Leitungen erhalten Sie eine bessere Signalqualität und weniger externe Störgeräusahe). Die SX-Serie akzeptiert Eingangspegel beliebiger Stärke, benötigt für die maximale Ausgangsleistung aber mindestens +4 dBu. Stereo-Signale sollenn an die Eingänge von Channel 1 und Channel 2 angeschlossen werden. Im Bridged- oder Parallel-Modus sollenn Sie allerdings nur den Channel 1-Eingang verwenden. Auf Seite 8这点es Handbuch's finden Sie weitere Informationen über den Parallel-Modus und auf den Seiten 9 und 10 eine umfassende Verkabelungs-Beschreibung.

3: 5-Weg Anschlussklemmen - Zum Anschluss von 4-Ohm oder 8-Ohm Boxen an jeder Kanal der SX-Serie. Schlieben Sie die Boxen korrekt an: Das rote (+) Terminal normalerweise an den positiven Roxeneingang und das schwarze (Erde) Terminal normalerweise an den negativen Roxeneingang. Auf Seite 8这点es Handbuch's finden Sie weitere Informationen über den Bridged-Modus und auf den Seiten 9 und 10 eine umfassende Boxenverkabelungs-Beschreibung.

4: Speakon™ Ausgabe - Alternativ können sie auch hierüber jeder Kanal der SX-Serie mit 4-Ohm oder 8-Ohm Boxen verbinden. Auf Seite 8 diesen Handbuch's finden Sie weitere Informationen über den Bridged-Modus und auf den Seiten 9 und 10 eine umfassende Beschreibung der Speakon Anschlussverdraughtung und Verkabelung.

5: Trennschalter - Wird aktiviert, wenn ein Fehler in der Netzspannung auftritt oder die maximale Ausgangsleistung übersritten (stark verzerrt) wird. Drücken Sie den Schalter (nur einmal), um den Amp nach einer kurzen Ruhepause neu zu starten.

6: Bridge / Stereo / Parallel-Schalter - Für den normalen Betrieb stellen Sie diesen 3-Weg Schalter auf die mittlere ("STEREO") Position. In der rechten ("PARALLEL") Position wird nur das in den Channel 1-Eingang eingespeiste Signal zu den Endstufen von Channel 1 und Channel 2 geleitet (der Channel 2-Eingang wird ignorer). In der linken ("BRIDGE") Position wird wiederum nur das in den Channel 1-Eingang eingespeiste Signal zu den Endstufen von Channel 1 und Channel 2 geleitet (der Channel 2-Eingang wird erneut ignorer), aber die beiden Endstufen werden jetzt gebrachte betrieben. Weitere Informationen finden Sie im Abschnitt "Gebrachte und parallele Modi" auf Seite 8这点 Handbuchs und im Abschnitt "SX-Serie Anschlüsse" auf den Seiten 9-10这点 Handbuchs. VORSICHT: Aufgrund der extrem hohen Ausgangsleistung der SX-Serie im Bridge-Modus dürfen Sie nur Boxen mit ausreichender Nenn-Belastbarkeit verwenden, die die resultierende Watt-Stärke verkraften können (im Bridge-Modus müssen Sie 4-Ohm oder 8-Ohm Boxen benutzen).

7: AC Eingang - Schließen Sie hier das mitgelieferte, strangers starke, 3-polige "IEC" Netzkabel an.

SX-Serie einrichten und einsetzen

Ohr SX-Serie lassst sich in weniger Minuten problemlos einrichten:

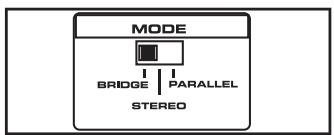

Bridge / Stereo / Parallel-Schalter

1. Entfern den Sie das gesamte Verpackungsmaterial (heben Sie es für eine zukünftige Wartung auf) und entscheiden Sie, wo der Amp physisch platziert werden soll — er kann eigenständig eingesetzt oder in ein standard 19" Rack montiert werden, in dem er nur 2 HE besteht. Achten Sie bei einer Montage darauff, dass Vorder- und Rückseite nicht blockiert sind und eine gute Belüfung um das gesamte Gerät herum möglich ist. (Wenn mehrere Amps in einem Rack betrieben werden, sollen den sie dazwischen 1 HE freilassen).

2. Stellen Sie den rückseitigen Bridge/ Stereo / Parallel-Schalter wunschgemäß ein (weitere Details im Abschnitt "Gebrachte und parallele Modi" auf Seite 8 these Handbuch).

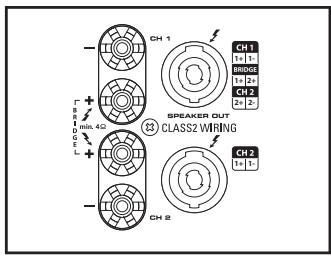

Ausgabe

1. Schließen Sie die Boxen über die rückseitigen Bananen-, 1/4" - oder Speakon™ -Anschlüsse an. Schalten Sie einen Amp nie ohne angeschlossene Boxen ein. Im Stereo- oder Parallel-Modus konnen Sie Boxen mit einer Impedanz von mindestens 2 Ohm (also 2 Ohm oder mehr) verwenden. Im Bridged-Modus mussen Sie allerdings 4-Ohm oder 8-Ohm Boxen benutzen. Schließen Sie die Boxen korrekt an. Im Stereo- oder Parallel-Modus muss das rote (+) Terminal mit dem positiven Eingang der Box und das Schwarze (Erde) Terminal mit dem negativen Eingang der Box verbunden werden. Weitere Details über den Bridged-Modus finden Sie auf Seite 8 und umfassende Anschluss-Anleitungen für Boxen auf den Seiten 9 - 10 diesen Handbuchs.

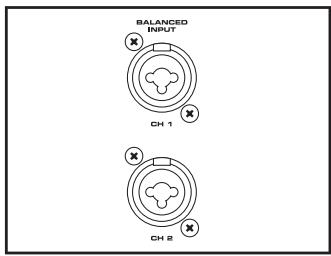

Eingänge

1. Stellen Sie dann die Eingangssignal-Verbindungen mit den rückseitigen Kombi-Eingangen her. (Benutzen Sie im Bridged- oder Parallel-Modus der SX-Serie nur den Channel 1-Eingang — weitere Details auf Seite 8). Wenn Ihr Mischer oder Crossover-Netzwerk über symmetrische Ausgänge verfügt, sollenn Sie 3-adrige Kabel und Anschlüsse verwenden. (Asymmetrische 2-adrige Stecker konnen bzw auch an die Kombi-Eingänge angeschlossen werden, aber mit symmetrischen Leitungen konnen Sie die Signalqualität verbessern und die Einstreuung externer Stör- und Brummgeräuche verringern).

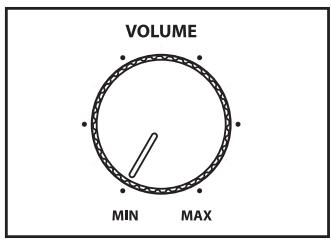

Channel Input-Regler

1. Drehen Sie auf der Vorderseite der SX-Serie beiden Channel Input-Regler ganz nach links ("MIN"). Verbinden Sie dann das mitgelieferte, besonderss dicke, 3-polige "IEC" Kabel mit dem rückseitigen IEC-Anschluss und einer geerdeten AC-Steckdose.

Dank der in die SX-Serie integrierten Relais-Schutzschaltung konnen Sie den Ampsofar an die gleiche Mehrfach-Steckdose wie andere Audio-Geräte (z. B. Mischpulte) anschließen. Sie konnen dann alle Geräte gleichzeitig mit dem Ein-/Aus-Schalter der Mehrfach-Steckdose einschalten, ohne dass angeschlossene Boxen durch "Knackgeräutsche" beschädigt werden.

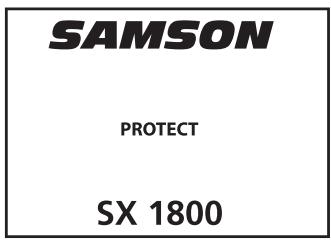

Schutz-LED

1. Drücken Sie den vorderseitigen Power-Schalter, um die SX-Serie einszuschalten. Die Power LED und die Protection LED leuchten. Nach etwa 5 Sekunden erlischt die Protection LED (begleitet von einem deutlichen Klicken).

2. Speisen Sie in die SX-Serie ein Signal mit etwa +4dB ein. (Wenn das Signal von einem Mischer stammt, fahren Sie die Output-Anzeigen auf etwa 0 VU hoch. Drehen Sie die Channel Input-Regler bei anliegendem Signal langsam auf, bis der gewünschte Signalpegel erreicht ist. Die SIGNAL- und PEAK LED-Anzeigen neben den Channel Input-Reglern geben die Dauer-Ausgangsleistung der SX-Series an, während das Signal weitergeleitet wird. Den besten Gerauschspanningsabstand erhalten Sie normalerweise, wenn die Channel Input-Regler etwa auf Maximum stehen (ganz nach rechts, "MAX") und die PEAK-Segmente gelegentlich (aber nicht*häufig) bei Spitzenpegeln leuchten. Bei einem Mischer mit Master Output-Pegelregler (manchmal auch "Control Room-Pegel"genannot) konnen Sie das Signal nach Bedarf bedämpfen, um den gewünschten Boxenpegel zu erzielen.

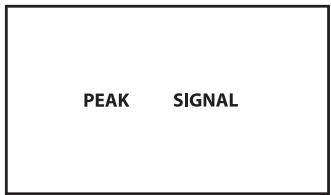

3-segmentige LED-Anzeige

HINWEIS: Wenn Sie den SX Amp mit hohen Leistungspegeln über längerere Zeit in Festinstallen betreiben, sollen den Sie die Betriebsspannung auf 220 Volt umschalten. Ein lizensierter und versicherter Elektriker und/oder Techniker sollen diese Modifikation ausführren.

Sollten Sie bei der Einrichtung oder dem Einsatz ihrer SX-Serie auf Schwierigkeiten stoßen, setzen Sie sich mit Ihrrem Samson-Fachhändler in Verbindung. Bei Kauf in den USA konnen Sie den Samson Technical Support (1-800-372-6766) zwischen 9 und 17 Uhr PM EST anrufen.

Schutzschaltung der SX-Serie

Wie im Abschnitt "Geführter Rundgang" theses Handbuchs erwähnt, zeigt das Leuchten der vorderseitigen Protection LED der SX-Serie die Aktivität der Boxenanschluss-Relaisschaltung an. In thisem Fall werden alle angeschlossenen Boxen stummgeschaltet (erhalten kein Signal) und dadurch vor hörbaren Knack- und anderen Geräuschen geschützt.

Unter folgenden Umständen leuchtet die Protection LED:

• Einsatzalten: Nach dem Einsatzten bleibt die Schutzschaltung etwa fünf Sekunden aktiviert und die Boxenausgänge bleiben stummgeschaltet. Wenn alles normal Funktioniert, horen Sie zum Abschluss diesen kurzen Abschnitts ein deutliches Klicken. Die Schutzschaltung wird deaktiviert und die SX-Serie leitet Signale zu den angeschlossenen Boxen (daher das hörbare Klicken). Nach dem Ausschalten des Amps erlischt die Protection LED langsam.

VORSICHT: Falls die Protection LED fünf Sekunden nach Einschalten des Geräts nicht erlischt (und kein begleitendes Klicken hörbar ist), schalten Sie die SX-Serie sofort aus und prufen Sie alle externen Geräte sowie die Verkabelung auf mögliche Kurzschlüsse oder andere Defekte.

Überhitzung: Ein Temperaturfuhler in der SX-Serie aktiviert die Schutzschaltung (und die Protection LED) immer dann, wenn die Betriebstemperatur des Geräts den sicheren Bereich überschreitet. Als Schutz vor thisem Problem muss die SX-Serie auf allen Seiten eine ausreichende Luftzuführ erhalten und weder Vorder- noch Rückseite)dürfen blockiert sein.

• Schwerwiegender Überspannungszustand: Tritt immer dann ein, wenn das in die SX-Serie eingespeiste Signal einen Pegel über 20% THD (Klirrfaktor) erreicht.
• Kurzschluss im Boxenkabel: Dies tritt ein, wenn aufgrund falscher Verdraughtung die von der SX-Serie ausgegebenen Signale "Heiß" und "Masse" miteinander kurzgeschlossen werden.
• Ausgangsimpedanz fällt unter 2 Ohm: Dies kann auftreten, wenn die SX-Serie an ein ungeeignetes Boxensystem angeschlossen wird (weitere Details im Abschnitt "SX-Serie einrichten und einsetzen" auf Seite 6这点 Handbuch).
• Gleichspannung wurde am Boxenausgang erkannt: Die wahrscheinlichste Ursache ist ein interner Fehler.

Generell sollen den Sie das Aufleuchten der Protection LED immer ernstnehmen (Ausnahme: die etwa 5 Sekunden nach dem Einsatzalten). Schalten Sie in thisem Fall die SX-Serie sofort aus und prufen Sie sorgfältig die gesamte Verdraughtung sowie die externen Geräte, um die Bedingung zu finden und zu korrigieren, die zum Aufleuchten der LED führende.

Weitere Unterstützung erhalten Sie von Ihrém örtlichen Samson-Fachhändler. Bei Kauf in den USA konnen Sie Samson Technical Support (1-800-372-6766) zwischen 9 AM und 5 PM EST anrufen.
