Marke	BEGLEC
Modell	LED BALL INDOOR
Produkttyp	Dekorative RGB-LED-Kugel
Abmessungen	Durchmesser 30 cm (Kunststoffkuppel)
Gewicht	1.5 kg
Stromversorgung	AC 100V~240V 50/60Hz
Sicherung	250V 2A träge (20mm Glas)
LEDs	91 Hochleistungs-LEDs (R31 + G30 + B30)
LED-Lebensdauer	>50.000 Stunden
Betriebsmodi	Autark (automatisch oder musikgesteuert), Master/Slave (bis zu 16 Geräte), DMX (4 Kanäle: R, G, B, Strobe)
DMX-Steuerung	Ja, über XLR 3-polig, automatische Adressierung
Optionale Fernbedienung	CA-8 (zur Steuerung von Modi und Farben)
Mikrofon	Integriert, für Musik-Synchronisation
Installation	An der Decke (Kette inklusive), Wand- oder Mastmontage (Adaptersatz optional)
Optionales Zubehör	Für Wand- und Mastmontage (bis D=60mm)
Lieferumfang	Gerät, Aufhängekette (1m), Ringschraube M6, Handbuch
Wartung und Reinigung	Reinigen Sie die Optiken alle 30 Tage mit einem weichen Tuch und Glasreiniger
Sicherheit	Nur für den Innenbereich, Umgebungstemperatur max. 40°C, Installation durch qualifiziertes Personal, Sicherungsseil empfohlen
Ersatzteile	Hauptsicherung (250V 2A träge) vom Benutzer austauschbar
Reparierbarkeit	Reparaturen nur durch qualifiziertes Fachpersonal; keine internen Teile vom Benutzer reparierbar
Zertifizierungen	CE, entspricht nationalen und europäischen Normen

Häufig gestellte Fragen - LED BALL INDOOR BEGLEC

Wie installiere ich die LED-Kugel BALL INDOOR?

Installieren Sie die Kugel mit der mitgelieferten Kette, indem Sie sie an der Decke oder an einem Rahmen befestigen. Stellen Sie sicher, dass die Halterung mindestens das 10-fache des Gerätegewichts (15 kg) tragen kann. Verwenden Sie immer ein Sicherungsseil als zusätzliche Sicherung, das das 12-fache Gewicht tragen kann. Das Gerät kann auch an der Wand oder an einem Mast montiert werden (Adaptersatz optional).

Wie synchronisiere ich die LED-Kugel mit der Musik?

Im autarken Modus schließen Sie das Gerät einfach an und spielen Musik ab. Das integrierte Mikrofon erfasst den Rhythmus und die Farben ändern sich entsprechend. Im Master/Slave-Modus verbinden Sie bis zu 16 Geräte und der Master synchronisiert alle. Sie können auch eine CA-8-Fernbedienung für mehr Kontrolle anschließen.

Wie verwende ich die LED-Kugel im DMX-Modus?

Verbinden Sie das Gerät über XLR-3-polige Kabel in einer Daisy-Chain mit einem DMX-Controller. Jedes Gerät belegt 4 DMX-Kanäle: R, G, B und Strobe. Stellen Sie die Startadresse automatisch ein, indem Sie die Taste 'DMX-Auto-Adressierung' 5 Sekunden lang gedrückt halten. Am Ende der Kette ist ein Abschlusswiderstand (90-120 Ohm) erforderlich.

Wie stelle ich die DMX-Adresse automatisch ein?

Um die Adresse eines einzelnen Geräts einzustellen: Setzen Sie den gewünschten DMX-Kanal auf 255 und drücken Sie kurz die Taste 'DMX-Auto-Adressierung'. Um mehrere Geräte automatisch zu adressieren: Setzen Sie den ersten Kanal auf 255, halten Sie die Taste 5 Sekunden gedrückt; die folgenden Adressen werden automatisch berechnet (z.B. 202, 206, 210...).

Welche Betriebsmodi sind verfügbar?

Die Modi sind: Autark (automatisch oder musikgesteuert), Master/Slave (bis zu 16 synchronisierte Geräte) und DMX (Steuerung über Konsole). Im autarken Modus können Sie mit der CA-8-Fernbedienung feste Farben, Farbverläufe, Stroboskope und Lauflichteffekte auswählen.

Kann ich eine Fernbedienung mit dieser LED-Kugel verwenden?

Ja, die optionale CA-8-Fernbedienung wird an den dafür vorgesehenen Eingang des Geräts angeschlossen. Sie ermöglicht die Steuerung der Modi (Sound, Manuell, Auto), Farben, Lauflicht, Farbverläufe und Stroboskop. Achtung: Im manuellen Modus wird der letzte Modus auch nach dem Trennen gespeichert.

Wie reinige ich die LED-Kugel?

Reinigen Sie die äußeren Optiken alle 30 Tage mit einem weichen Tuch und einem Glasreiniger. Trocknen Sie sie gründlich. Vermeiden Sie Scheuermittel. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Strom getrennt ist.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst die Netzstromversorgung und die Sicherung. Die Sicherung ist eine 250V 2A träge (20mm Glas). Ersetzen Sie sie durch eine identische Sicherung. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Strom und wenden Sie sich an qualifiziertes Fachpersonal. Öffnen Sie das Gerät niemals selbst.

Wie verbinde ich mehrere LED-Kugeln miteinander?

Im Master/Slave-Modus verbinden Sie bis zu 16 Geräte mit XLR-3-poligen Kabeln. Das erste Gerät (Master) hat kein Kabel am DMX-Eingang; die anderen sind Slaves. Alle reagieren synchron zur Musik. Sie können auch die CA-8-Fernbedienung am Master verwenden.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie das Gerät nur im Innenbereich bei einer maximalen Umgebungstemperatur von 40°C. Starren Sie niemals direkt in das Licht. Installieren Sie es außerhalb der Reichweite des Publikums mit einem Sicherungsseil. Trennen Sie es bei längerer Nichtbenutzung vom Netz. Die elektrische Installation muss von qualifiziertem Personal durchgeführt werden. Nicht mit einem Dimmer verwenden.

BEDIENUNGSANLEITUNG LED BALL INDOOR BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 100V~240 V, 50/60 Hz

Zekering: 250V/2A trage zekering (20 mm)

Geluidscontrole: Inwendige microfoon

DMXverbinding: XLR 3pin

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Stilvoller RGB 30cm LED-BALL mit 91 Hochleistungs-LEDs.
• Einsetzbar für die Anwendungen: Diskotheken, DJs, Vermietungsfirmen, Ausstellungsstände, usw.
• Sehr sanfte RGB-Farbänderungen ohne Flackern dank hochfrequenter Dimmerelektronik

• Unterschiedliche Arbeitsmodi:

• Vollständig allein stehend: automatische oder taktsynchronisierte Farbänderungen (optionaler CA-8 Controller möglich)

• Master/Slavemodus: Bis zu 16 Geräte können zusammen für wunderschöne, vorprogrammierte und musiksynchronisierte Lightshows eingesetzt werden. (optionaler Controller CA-8 möglich)
• DMX-gesteuert (4 Kanäle: R, G, B + Dimmer/Strobe) mit beliebigen Standard DMX-Controllern.

• Ansteuerbar über LEDCON 01 Controller

• Neuartige und extrem schnelle DMX-Adressierung:

Einfache DMX Adressierung mit jedem Standard DMX Controller
Sehr schnelle DMX Adressierung von mehreren Einheiten (automatischer Adressberechnung)

• Fertig für den unmittelbaren Gebrauch, alle Kabel sind bereits verbunden!

• Unterschiedliche Installationsmöglichkeiten für maximale Flexibilität:

• Standardkette mitgeliefert (sowie Spiegelkugeln)

• Optionaler Pfostenbefestigungs-Adapter.

• OptionalerWandbefestigungs-Adapter.

• Langlebige LED Technology: >50.000 Stunden!

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzten, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- LED-BALL
Kette
Ringbolzen M6

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gebahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung. einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch, einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen von der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

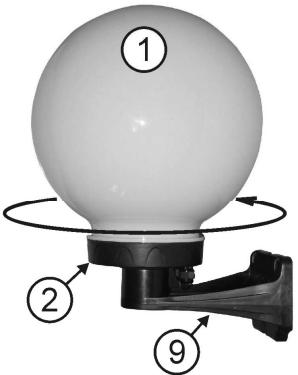

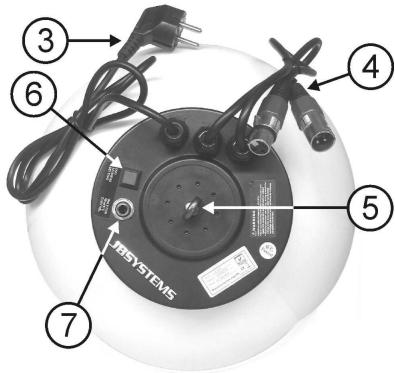

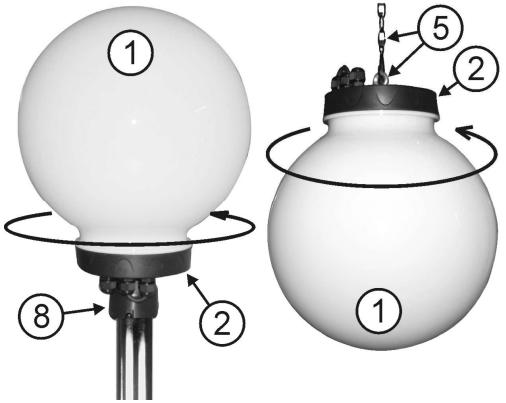

BESCHREIBUNG

1. 30cm Plastikkuppel
2. Plastiksocket
3. Stromkabel
4. DMX ein/ausgang mit XLR-Verbinder
5. 1m Metallkette + Metall-Ringbolzen (mitgeliefert)
6. auto DMX-Adresse"-Taste
7. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
8. Pfostenbefestigungs-Adapter (optional)
9. Wandbefestigungs-Adapter (optional)

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die elektrische Installation solle nur von qualifiziertem Personal durchgefuhrt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihr Land.

Elektrische Installation von einem allein Stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerä fängt sofort an im allein Stehenden Modus zu arbeiten Anmerkung:Sie konnen einen Fernsteuerungscontrolled CA-8 an das Gerä anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchten.

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirnten Mikrofonkabeln an (wie z.B. JB Systems ref. 7-0063). Das Gerät, das keine Kabelverbindung an seinem DMX-Eingang besitzt, arbeitet als „Master", die anderen als Slave-Geräte.
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie konnen einen Fernsteuerungsgooder CA-8 an das Gerat anschlieben, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. Sie konnen auch den LEDCON 01 Controller anschlieben, in dieser Fall machen alle Einheiten das gleiche (alle Einheiten haben die selbst Farbe)

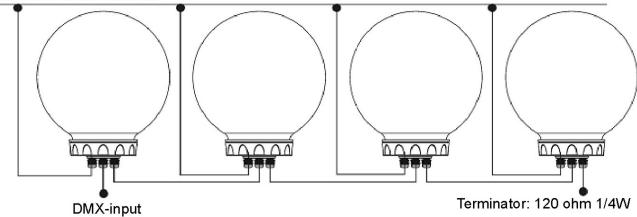

Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus:

Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente Lichtanlagen zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschirmten Kabel „verketten" (z.B. JB Systems ref. 7-0063).

AC 100V~240V 50/60Hz

• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90 bis 120 Abschlusswiderstand am Ende abschieden. Benutzten Sie nie ein Y-Kabel!!!
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
• Jedes Gerät in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt e die DMX-Adressen einstellt.

Einstellen der DMX-Adressen:

Es gibt 2 Möglichkeiten die DMX-Adressen der Geräte einzustellen.

A. Einstellungen der individuellen DMX-Adresse pro LED Strahler :

• Stellen sie sicher, das alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drucken sie kurz den "Auto DMX address" Taster (6) an dem LED Strahler.
• Wenn sie einen anderen angeschlossenen LED Strahler mit der selbst DMX Adresse belegen möchten, drücken sie einfach auch den "Auto DMX address" Taster (6) an thisem Gerät.
  Fertig!

Beispiel:

Wir möchten die DMX Start Adresse eines LED Strahlers auf 106 setzen:
- Verbinden sie alle LED Strahler mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
- Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
Nun setzen sie den DMX-Kanal 106 auf Maximum (255)
- Drucken sie kurz den "Auto DMX address" Taster (6) am Projektor.
- Fertig! Der LED Strahler hat nun die DMX Adresse 106!

B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beginnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benöttigen, um die DIP Schalter zu setzen...) konnen sie die DMX Adressen aller Einheiten nur durch drücken eines Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir für sie getan!

• Stellen sie sicher, das alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten LED Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren ersten LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drücken sie den "Auto DMX address" Taster (6) am ersten LED Strahler für 5 Sekunden.
• Fertig! Der erstige LED Strahler in dieser Kette hat nun die Startadresse die sie gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen LED Strahler in dieser Kette.

Beispiel:

Wir möchten die DMX Adressen von 16 LED Strahler einstellen. Die erstige Startadresse soll 202 sein:

• Verbinden sie alle Projektoren mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)
• Drücken sie den "Auto DMX address" Taster (6) am ersten Projektor in dieser Kette für 5 Sekunden
• Fertig! Der ersten LED Strahler in dieser Kette hat nun die Startadresse 202. Nun werden automatisch die DMX Adressen der anderen 15 LED Strahler in dieser Kette berechnet und programmiert! Das bedeutet, das der zweite LED Strahler automatisch die Startadresse 206, der dritte die Adresse 210, ...erhalt. Das Goes solange, bis der letzte (der 16) LED Strahler automatisch die Startadresse 262 erhält. Nun sind die 16 LED Strahler programmiert, das dauert nur ca. 10 Sekunden!!

ACHTUNG: Sie können auch diese LED Strahler mit anderen DMX Geräten verwenden, die nicht dieser Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte manuelleinstehen!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verlehtungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
  Gerat gutbefestigen.
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

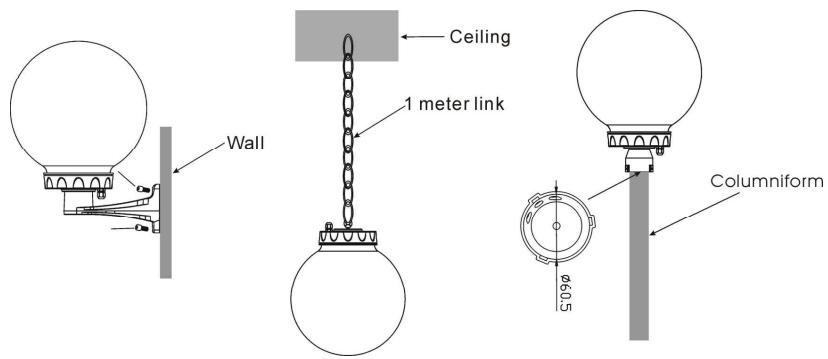

• 3 unterscheidliche Befestigungsmethoden sind möglich:

• Deckenbefestigung oder an einem Träger (1m Kette mitgeliefert)

• Wandbefestigung (optionaler Wandhalter vorhanden)
• Pfostenbefestigung (optionaler Halter für die für einen Pfosten von bis zu D=60mm vorhanden)

BEDIENUNGSPANLEITUNG

A. Allein stehendes Gerät:

• Schlieben Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Das Gerät fängt automatisch zum Rhythmus der Musik zu arbeiten an.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

B. Zwei oder mehr Geräte in der Master/Slaveinstellung:

• Schlieben Sie 2 bis max. 16 Geräte zusammen an. Lesen Sie den Abschnitt „elektrische Installation“, um zu erfahren, wie man die Geräte anschließt (Vergessen Sie nicht, alle Geräte richtig zu adressieren!)
• Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Die Geräte fangen automatisch zum Rhythmus der Musik zu arbeiten an und speilen die internen Chaseprogramme ab.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchen.

C. Anschlieben des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt werden. Schließen Sie den Controller an den Eingang des CA-8 des ersten Geräts an (Master).Jetzt konnen Sie alle angeschlossenen Geräte steuern:

Wichtiger Hinweis:

Wenn Sie diesen LED Projektor mit einem CA-8 Controller nutzen und den MANUAL Mode

(Mode LED = AN) gedrückt haben, erinnert sich der Projektor an die letzte Szene diemit

thisem CA-8 Controller abgelaufen ist, auch wenn Sie den Controller oder die

Spannungentfern. Wenn Sie das nicht mochen, stellen Sie sicher das Sie in einem anderen

Modus sind (die MODE LED muß blinken oder aus sein) bevor sie den Controller entfernen.

TASTE	AKTIONEN
BEREIT-SCHAFT	Blackout aller Geräte
FUNKTION	Strobe1. Synchroner Strobe in freiSer Farbe2. Synchroner Strobe in gleiche farbe3. Synchroner Strobe in verschiedene farben	Auswahl von 9 FarbenWeil3→Rot3Blau3→Purpurrot3→Orange3→Grün3→Geltb3→Magenta3→Cyan-blau	Chasefarbe1. Die gleiche Farbe2. Unterschiedliche Farbe3. Eine Lampe Chase4. Chase mit zwei Lampen5. Chase mit vier Lampen	Farbface1. hohe Geschwindigkeit2. Mittlere Geschwindigkeit3. Langsam
MODUS	Ton 1(LED AUS)	Manuell(LED EIN)	Ton 2(LED blinkt langsam)	Automatisch(LED blinkt schnell)

D. Steuerung mit einem universellen DMX-Controller:

• Schlieben Sie alle Geräte an. Lesen Sie den Abschnitt „Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus“, um zu erfahren, wie man die Geräte anschließt (Vergessen nicht, alle Geräte richtig zu adressieren!)
• Schließen Sie alle Geräte an die Netzeitung an und schalten den DMX-Controller ein.

Da jeges Gerät seine eigene DMX-Adresse hat, kann es einzeln gesteuert werden. Vergessen Sie nicht, dass jeges Gerät 4 DMX-Kanäbe besitzt, s. DMX-Diagramm:

DMX512 Configuration

Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255	255	255	255
0%	0%	0%	248

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten und Netzsteckerziehen.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) * dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

• Reinigung der äußerten optik muss in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssinglette hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.

TECHNISCHE EINZELHEITEN

Netzspannung:

Sicherung:

Klangregler:

DMX-Anschlüsse:

Lichtquelle:

Abmessungen:

Gewicht:

AC 100V~240V50/60Hz

250V/2AtrageSicherung(20mmGlas)

Eingebautes Mikrofon

XLR 3pin

91Hochleistungs-LEDs (R31 + G30 + B30)

s.Abb. unten

1,5kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
