BEDIENUNGSANLEITUNG P35 ARCAM

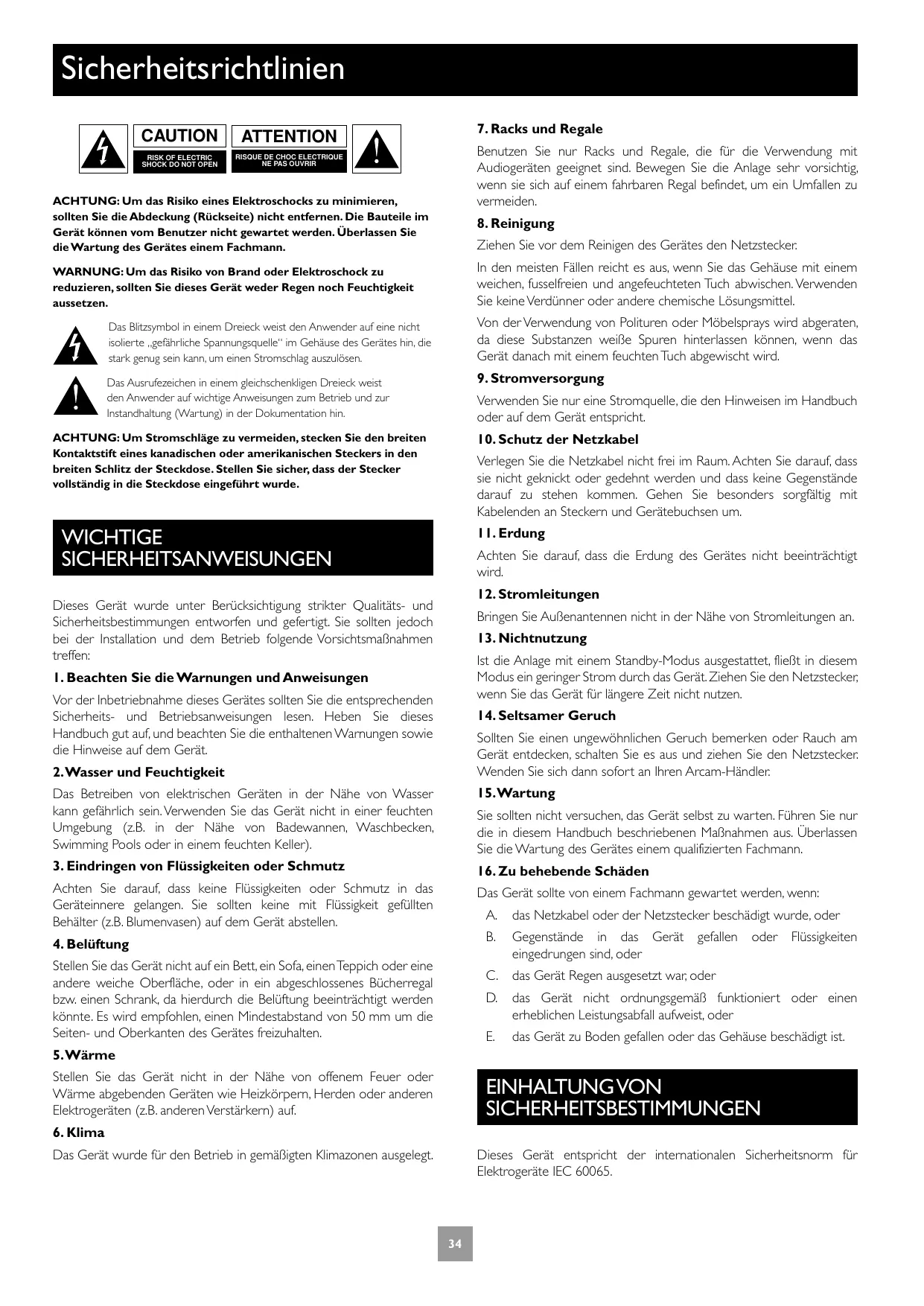

ACHTUNG: Um das Risiko eines Elektroschocks zu minimieren, sollen den Sie die Abdeckung (Rückseite) nicht entfernen. Die Bauteile im Gerät können vom Benutzer nicht gewartet werden. Überlassen Sie die Wartung des Gerätes einem Fachmann.

WARNING: Um das Risiko von Brand oder Elektroschock zu reduzieren, sollen den Sie these Gerät weder Regen noch Feuchtigkeit aussetzen.

Das Blitzsymbol in einem Dreieck weist den Anwender auf eine nicht isolierte „gefährliche Spannungsquelle" im Gehäuse des Gerätes hin, die stark genug sein kann, um einen Stromschlag auszulösen.

Das Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf wichtige Anweisungen zum Betrieb und zur Instandhaltung (Wartung) in der Dokumentation hin.

ACHTUNG: Um Stromschläge zu vermeiden, stecken Sie den breiten Kontaktstift eines kanadischen oder amerikanischen Steckers in den breiten Schlitz der Steckdose. Stellen Sie safer, dass der Stecker vollständig in die Steckdose eingeführt wurde.

WICHTIGESICHERHEITSANWEISUNGEN

Dieses Gerät wurde unter Berücksichtigung strikter Qualitäts- und Sicherheitsbestimmungen entworfen und gefertigt. Sie sollen denoch bei der Installation und dem Betrieb folgende Vorsichtsmaßnahmen treffen:

I. Beachten Sie die Warnungen und Anweisungen

Vor der Inbetriebnahme these Gerätes sollen den Sie die entsprechenden Sicherheits- und Betriebsanweisungen lesen. Heben Sie these Handbuch gut auf, und beachten Sie die enthaltenen Warnungen sowie die Hinweise auf dem Gerät.

2.Wasser und Feuchtigkeit

Das Betreiben von elektrischen Geräten in der Höhe von Wasser kann gefährlich sein. Verwenden Sie das Gerät nicht in einer feuchten Umgebung (z.B. in der Höhe von Badewannen, Waschbecken, Swimming Pools oder in einem feuchten Keller).

3. Eindringen von Flüssigkeiten oder Schmutz

Achten Sie darauf, dass keine Flüssigkeiten oder Schmutz in das Geräteinnere gelangen. Sie sollen keine mit Flüssigkeit gefüllten Behälter (z.B. Blumenvasen) auf dem Gerät abstellen.

4. Belüftung

Stellen Sie das Gerät nicht auf ein Bett, ein Sofa, einen Teppich oder eine andere weiche Oberfläche, oder in ein abgeschlossenes Bücherregal bzw. einen Schrank, da hierdurch die Belüfung beeinträchtigt werden konnte. Es wird empfohlen, einen Mindestabstand von 50 mm um die Seiten- und Oberganten des Gerätes freizuhalten.

5.Wärme

Stellen Sie das Gerät nicht in der Nähe von offenem Feuer oder Wärme abgebenden Geräten wie Heizkorpern, Herden oder anderen Elektrogeräten (z.B. anderen Verständern) auf.

6. Klima

Das Gerät wurde für den Betrieb in gemäßigen Klimazonen ausgelegt.

7. Racks und Regale

Benutzen Sie nur Racks und Regale, die für die Verwendung mit Audiogeräten geeignet sind. Bewegen Sie die Anlage sehr vorsichtig, wenn sie sich auf einem fahrbaren Regal befindet, um ein Umfallen zu vermeiden.

8. Reinigung

Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker.

In den meisten Fällen reicht es aus, wenn Sie das Gehäuse mit einem weichen, fusselfreien und angefeuchteten Tuch abwischen. Verwenden Sie keine Verdünner oder andere chemische Lösungsmittel.

Von der Verwendung von Polituren oder Möbelsprays wird abgeraten, da diese Substanzen weitere Spuren hinterlassen können, wenn das Gerät danach mit einem feuchten Tuch abgewischt wird.

9. Stromversorgung

Verwenden Sie nur eine Stromquelle, die den Hinweisen im Handbuch oder auf dem Gerät entspricht.

10. Schutz der Netzkabel

Verlegen Sie die Netzkabel nicht frei im Raum. Achten Sie darauf, dass sie nicht geknicht oder gedehnt werden und dass keine Gegenstände darauf zu stehenkommen. Gehen Sie weitere sorgfältig mit Kabelenden an Steckern und Gerätebuchsen um.

I.I. Erdung

Achten Sie darauf, dass die Erdung des Gerätes nicht beeinträchtigt wird.

12. Stromleitungen

Bringen Sie Außenantenen nicht in der Höhe von Stromleitungen an.

13. Nichtnutzung

Ist die Anlage mit einem Standby-Modus ausgestattet, fließt in dieser Modus ein geringer Strom durch das Gerät. Ziehen Sie den Netzstecker, wenn Sie das Gerät für längerere Zeit nicht nutzen.

I4. Seltsamer Geruch

Sollten Sie einen ungewöhnlichen Geruch bemerken oder Rauch am Gerät entdecken, schalten Sie es aus undziehen Sie den Netzstecker. Wenden Sie sich dann sofort an ihren Arcam-Handler.

15.Wartung

Sie sollenn nicht versuchen, das Gerät selbst zu warten. Führten Sie nur die in thisem Handbuch beschriebenen Maßnahmen aus. Überlassen Sie die Wartung des Gerätes einem qualifizierten Fachmann.

16. Zu behebende Schäden

Das Gerät sollte von einem Fachmann gewartet werden, wenn:

A. das Netzkabel oder der Netzstecker beschädigt wurde, oder
B. Gegenstände in das Gerät gefallen oder Flüssigkeiten eingedrungen sind, oder
C. das Gerät Regen ausgesetzt war; oder
D. das Gerät nicht ordnungsgemäß Funktioniert oder einen erheblichen Leistungsabfall aufweist, oder
E. das Gerät zu Boden gefallen oder das Gehäuse beschädigt ist.

EINHALTUNGVON SICHERHEITSBESTIMMUNGEN

Dieses Gerät entspricht der internationalen Sicherheitsnorm für Elektrogeräte IEC 60065.

Hinweise zum Handbuch

Danke, dass Sie sich für diesen Qualitätsprodukt von Arcam entschieden haben.

Dieses Handbuch dient für die folgenden Antikel:

C30Vorverstärker
P35 Vollveränderker
PI Vollverträker.

Mit diesen Handbuch erhalten Sie alle Informationen, die Sie zur Installation und Inbetriebnahme dieser Produkte benötigen. Artikel C30 wird zuerst beschreiben, dann P35 und schließlich P1. Ferner wird die Verwendung der Fernbedienung CD-389 beschreiben, die mit dem C30 gefelt wird.

Wenn Ihr(e) Verständner von einem autorisierten Arcam-Händler installiert und aufgestellt wurde(n),lesen Sie nur die Kapitel zur Verwendung dieser Geräte. Andernfallslesen Sieitte die Montageanleitung für Ihr Produkt sorgfältig durch,bevor Sie fortfahren.

SICHERHEIT

Die Sicherheitsrichtlinien werden auf Seite 34 theses Handbuchsbuchten beschreiben.

Viele der beschriebenen Hinweise sind selbstverständlich, trotzemitten wir Sie zu ihrerigen Sicherheit und damit das Gerät nicht beschädigt wird, dass Sie alles durchlesen.

ANDERE SPRACHEN

Wenn Sie diesen Handbuch in einer anderen Sprache wünschen, besuchen Sieitte entweder unsere Website (www.arcam.co.uk) oder wenden Sie sich an ihren Handler. Die meisten unserer Handbücher sind invielen Sprachen erhältlich.

INHALT

Sicherheitsrichtlinien 34

Wichtige Sicherheitsanweisungen 34

Einhaltung von Sicherheitsbestimmungen 34

Hinweise zum Handbuch 35

Inhalt. 35

Montage:C30Vorverstärker 36

Aufstellen Des Geräts 36

Netzanschluss 36

Verbindung Mit Dem Vollveränderer 36

Anschliessen An Andre Geräte 36

Verwendung Ihres Vorverstärkers C30 38

Bedienelemente An Der Frontblende 38

Aufnahme 39

Einstellen Ihres Vorvermösters Typ C30 40

Verwendung der Fernbedienung 41

Aufstellen Des Geräts 42

Netzanschluss 42

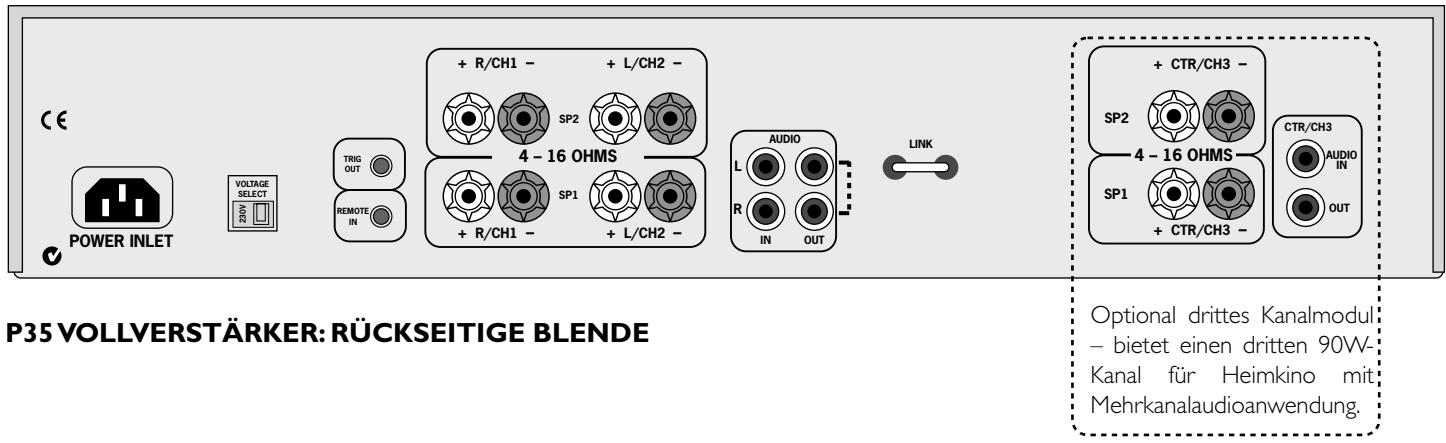

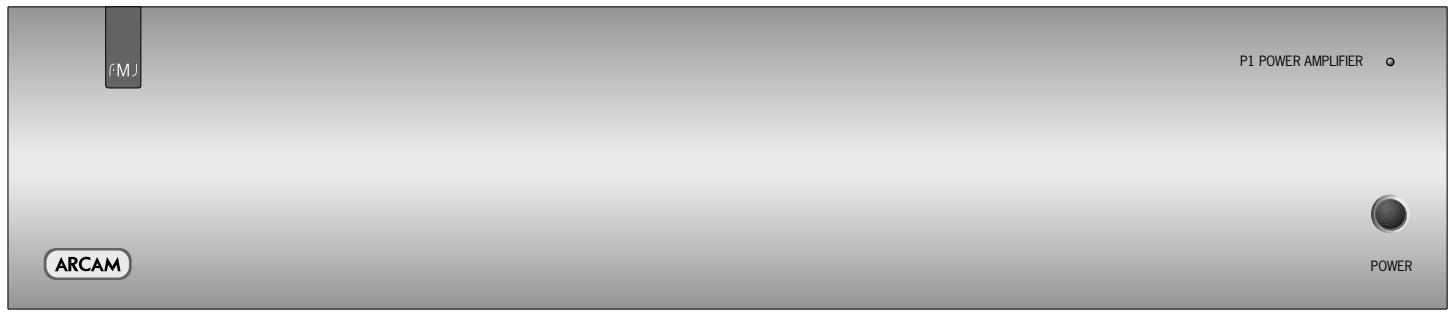

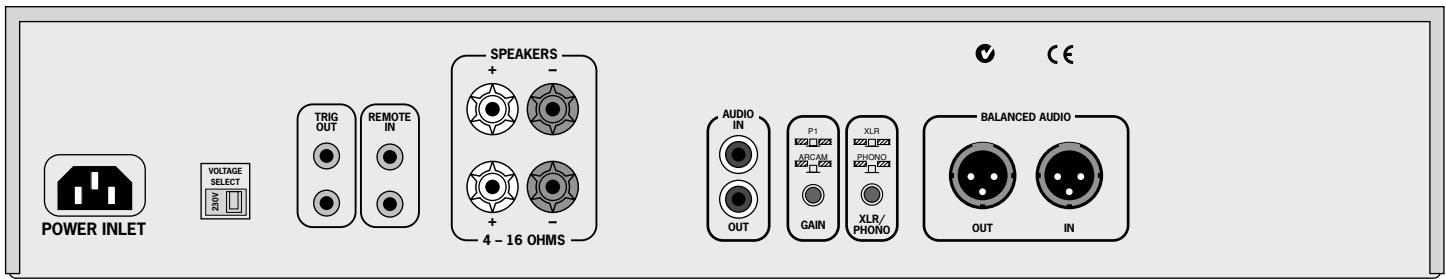

Montage:Volversteller P35 und PI 42

Anschluss An Andere Geräte 43

Lautsprecher Anschliessen 43

Fernschaltung 43

Dreikanaloption (Nur P35) 43

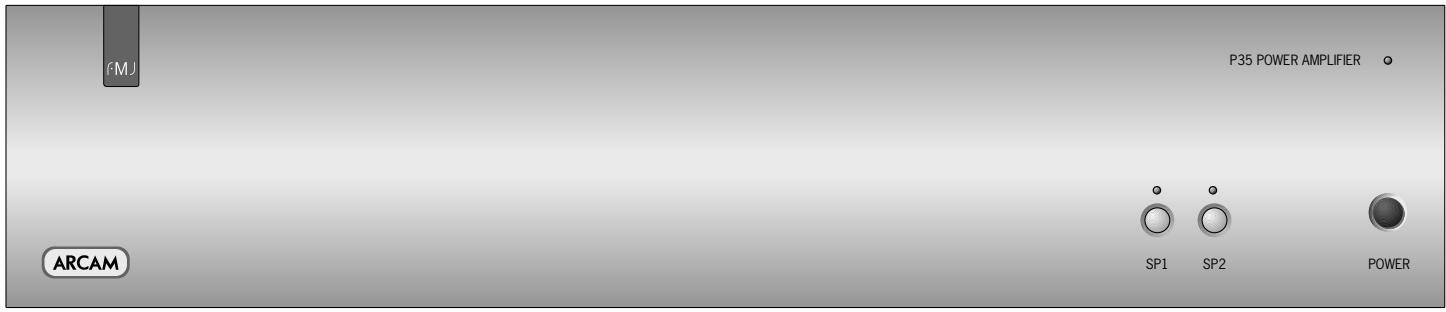

Verwendung Ihres Vollverstärkers 44

Vorbereitungsmaßnahmen 45

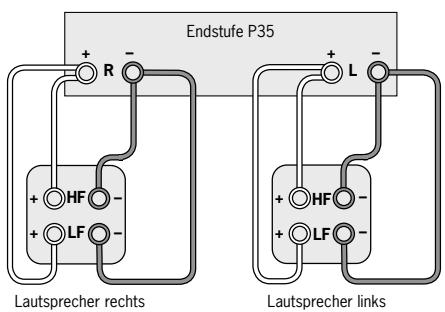

Doppelte Verkabelung ihrer Laufsprecher 45

Doppelte Verkabelung und Verständlung von

Lautsprechern. 45

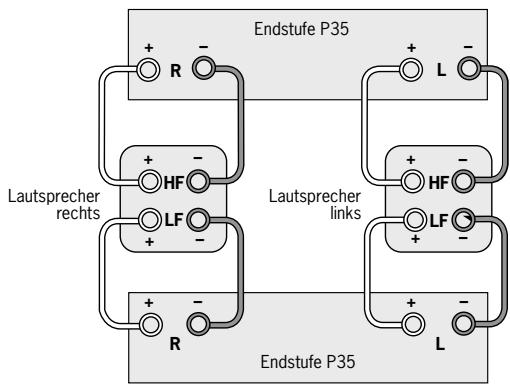

Doppelte Verständung Ihres Systems 45

Technische Spezifikationen 46

Codes fur die Fernbedienung. 47

Garantie 48

Kundendienstinformation 48

Online-Registrierung. 48

Montage: Der C30 Vorveränder

AUFSTELLEN DES GERÄTS

Stellen Sie ihren Veränderter auf eine ebene, feste Unterlage.

Setzten Sie das Gerät keiner direkten Sonneneinstrahlung, Hitze oder Feuchtigkeit aus.

Stellen Sie eine ausreichende Belüfung sichere. Stellen Sie das Gerät an keinem abgeschlossenen Ort auf wie einem Bucherschrank oder einer Vitrine auf, weil keine Luftzirkulation durch das Gerät gegeben ist.

NETZANSCHLUSS

NETZKABEL

Das Gerät wird normalerweise mit Netzstecker gefeliefert, der am Kabel angebrachte ist. Wenn der Stecker aus irgendem Grund entfernt werden muss, so muss er sofort und sicher entsorgt werden, da er ein Stromschlagrisiko darstellt, wenn er in die Steckdose gesteckt wird. Setzen Sie sich mit Ihr Arcam-Händler in Verbindung, wenn Sie ein neues Netzkabel benötigen.

FALSCHER STECKER?

Bevor Sie den Netzstecker anschließen, stellen Sie sicher, dass der mit dem Gerät gefelieferte Stecker passend ist und dass die Netzspannung mit den Angaben auf der Rückseite von Gerät ② übereinstimmt (115V oder 230V).

Wenn Sie eine andere Netzspannung haben oder der Hauptsteckern nicht passt, setzen Sie sich mit Ihrem Arcam-Handler in Verbindung.

Das Produkt muss geerdet sein.

EINSTECKEN

Steen Sie den Stecker (IEC LINE SOCKET) des mit dem Gerät geflieferten Netzkabels in den Steckanschluss (POWER INLET) ① hinten am Gerät. Stellen Sie sicher, dass es fest eingesteckt ist. Stecken Sie den Stecker am anderen Kabelende in die Steckdose und schalten Sie ein.

STANDBY-BETRIEB

Im Standby-Betrieb mit Fernbedienung ist die Bedienung des Verständerkers permanent am Netzstrom angeschlossen. Der Netzschalter an der Vorderseite schaltet die gesamte sonstige Stromzufuhr ab. Das Gerät verbraucht in thisem Modus weniger als 2W.

Das bedeutet, dass man auch im ausgeschalteten Zustand noch ein leichtes Summen hört, das vom Haupttransformator im Veränder

komm't. Das ist vollkommen normal. Wenn das Gerät längerere Zeit nicht verwendet wird,nehmen Sie es vom Netz undziehen Sie den Stecker aus der Steckdose.

VERBINDUNG MIT DEM VOLLVERSTÄRKER

PRE OUT 4 5 6 - Die empfohlene Verbindung zwischen dem Vorveränderer C30 und Ihrrem Vollveränderer hangt von der Entfernung der beiden Geräte voneinander und vom Verstärkertype aus, den Sie verwenden. Es gibt drei Optionen:

1. Wenn die Anschlusskabel des C30 für den Anschluss an den Vollversteller kürzer als 3m sind, empfehlen wir den Anschluss der DIRECT-Anschlüsse mit den Anschlüssen Ihres Vollversteller. Bei P35 und PI verbinden Sie mit dem/den Steckplatz/Steckplätzen mit der Aufschrift AUDIO IN.

Wenn die für den Anschluss an C30 verwendeten Kabel 3m oder länger sind, dann hängt die Anschlussart vom Vollverständkertype ab.

1. Wenn IhrVollverstellerkeine symmetrischenEingangsanschlusse hat (wie P35), verwenden Sie die Ausgangsanschlusse BUFFERED 5. Bei Gerat P35 verwenden Sie die Anschlasse mit der Aufschrift AUDIO IN.
2. Wenn Ihr Vollversteller symmetrische Eingangsanschlüsse hat (wie P1), verwenden Sie die symmetrischen Ausgangsanschlüsse 4. Bei Gerät P1 verwenden Sie die Anschlüsse mit der Aufschrift BALANCED AUDIO IN.

Die gepufferten und ausbalancierten Ausgänge sind so ausgelegt, dass sie länger Kabel als die direkten Ausgänge steuern. Beachten Sie, dass die gepufferten Ausgänge zur Steuerung des PI das Signal nicht beeinträchtigen und keines der Geräte in irgendiner Form beschädigten.

ANSCHLIESSEN AN ANDRE GERÄTE

Beim Anschlieben an andere Geräteitte folgenden beachten:

Die Verwendung der Hochqualitätsverbindungskabel zum und vom Veränder wird empfohlen, um die Beste Klangqualität sicherzustellen. Ihr Handler kann Ohnen die Verbindungskabel empfehlen, die für Ihr System geeignet sind.
Alle Eingänge (außer PHONO Eingang) haben die gleiche Empfindlichkeit und können, wenn erforderlich, auch mit Geräten verwendet werden, die nicht auf dem Etikett stehen.

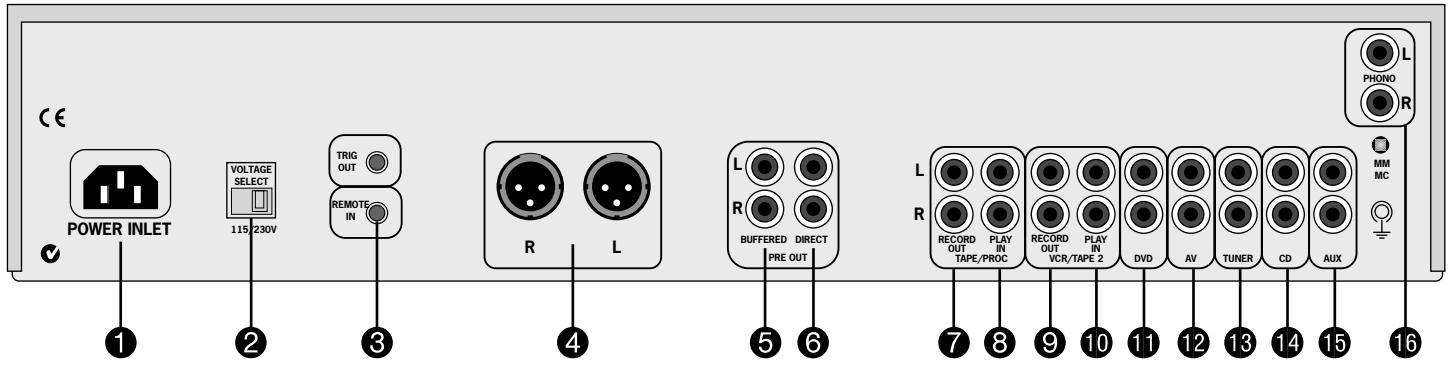

Der C30 bietet folgende Anschlisse:

TAPE/PROC RECORD OUT 7 Schlieben Sie diese Ausganganschlüsse an die Einganganschlüsse Ihr Kassettendecks an (normalerweise als RECORD auf dem Kassettendeck gekennzeichnet).

TAPE/PROC PLAY IN ⑧ - Schlieben Sie diese Einganganschlüsse an die Ausganganschlüsse Ihrches Kassettendecks an (normalerweise als PLAY auf dem Kassettendeck gekennzeichnet). Wenn Sie kein Kassettendeck haben, konnen Sie diesen Einganganschluss für andere Geräte (mit Leistungssignal) wie CD-Player,Tuner,VCR etc. verwenden (jedoch nicht Plattenspieler).

VCR/TAPE2 RECORD OUT 9 - These Ausganganschlüsse können mit den Einganganschlüssen des VCR verbunden werden (normalerweise mit RECORD auf dem VCR gekennzeichnet). Alternativ können diese Anschlüsse an einen zweiten Recorder angeschlossen werden (z.B. zweites Kassettendeck).

VCR/TAPE2 PLAY IN 10 - Schließen Sie diese Eingangsanschlüsse an die Ausgangsanschlüsse ihres VCR/zweiten Recorders an (die Ausgangsanschlüsse werden normalerweise mit PLAY gekennzeichnet). Alternatively konnen Sie diesen Eingang für anderes Equipment (mit Leistungssignal) verwenden wie CD-Player, Tuner etc (jedoch nicht Plattenspieler).

DVD 11 - Schießen Sie diesen Eingang und die Stereo-Audio-Ausgabe eines DVD-Players an.

AV 12 - Schließen Sie diesen Eingang an die Stereo-Audio-Ausgabe audiovisueller Geräte an wie Laserdisk-Player, Satelliten oder Nicam-Tuner.

TUNER 13 - Schlieben Sie diesen Eingang an die Audio-Ausgabe. Ihres Radiotuners an.

CD 14 - Schlieben Sie diesen Eingang an die Audio-Ausgabe Ihrches CD-Players oder DAC (Digital zu Analog Konverter) an.

AUX 15 - Da das Gerät C30 standardmäßig mit Phonoboard ausgestattet ist, ist der AUX-Anschluss ein Leistungssignalausgang, der ein ausgeglichenes Phonosignalträgt. Wenn gewündt, kann dieser Ausgang an ein Aufnahmegerät angeschlossen werden.

Falls Sie das Phonoboard entfernen wollen, konnen die AUX-Anschlüsse als Leistungssignaleingang verwendet werden. Fragen Sieitte ihren Handler, wenn Sie weitere Informationen über diese Option benötigen. Wenn Sie das Phonoboard selbst entfernen, verfällt u.U. der Garantieanspruch.

PHONO 16 - Schlieben Sie diesen Eingang an die Audio-Ausgange Ihres Plattenspielers an. Das Phonomodul, das im Lieferumfang des C30 enthalten ist, ist mit den meisten Tonabnehmern mit Magnetsystem und MC-Tonabnehmern kompatibel. Stellen Sie den blauen Schalter direkt unter diesen Anschlüssen wie folgt auf die korrekte Position:

MM - wird für alle Tonabnehmer mit Magnetsystem und MC-Tonabnehmer mit hoher Ausgabe verwendet. Der blau Schalter ist in der hinteren Blende des C30 versenkt.

MC - wird für alle Tonabnehmer mit Magnetsystem und MC-Tonabnehmer mit niedriger Ausgabe verwendet. Der blaue Schalter wird in die wichtere Blende des C30 gedrückt.

Phono-Erdungsklemme - Zum Anschluss des Erdungskabels Ihr's Plattenspieler (wenn montiert). Beachten Sie, dass diese Klemme nicht als Sicherheitserduung verwendet werden damit.

TRIG OUT und REMOTE IN (12V Ein und Aus) - Diese Anschlüsse sind für den Gebrauch in Mehrraum-Installationen gedacht.

TRIG OUT - Dieser Ausgang bietet ein 12V-Signal, wo immer das Gerä eingeschal-tet wird (d.h. nicht Aus oder im Standby-Modus). Dieses Signal kann verwendet werden, um die Vollveränderker (oder andere Geräte) automatisch einzuschalten, weil sie einschalten, sobald der C30 aktiviert wird. Das ist nutzlich, wenn der Vollveränderker vom C30 entfernst steht oder schwer zugänglich ist. Diese Option kann sowohl mit dem P35 als auch dem P1 verwendet werden. Wenn Sie mit einem Vollveränderker zwei Geräte betreiben und beiden Geräte gleichzeitig ein- und ausschalten möchten,lesen Sie Seite I I.

REMOTE IN - Hiermit konnen Fernsteuerungssignale von dem C30 empfangen werden, wenn der Fernsteuerungssensor verdeckt ist (oder anderweitig für die Fernbedienung „unsichtbar" ist). Ein externer Sensor wird verwendet, um die Signale von der Fernbedienung zu empfangen. Diese Signale werden dann mit einem geeigneten Kabel in den C30 gespeist (in diesen Eingang). Die Fernsteuerungssignale, die für den C30 verwendbar sind, müssen im modulierten RC5-Format erfolgen und einer Spannung von 5V bis 15V.

Beachten Sie, dass bei normaler Verwendung kein Anschluss an diesen Buchsen erforderlich ist. Wenn Sie diese Optionen verwenden möchten, Fragen Sieitte ihren Handler für{nahere Angaben zu den Anschlüssen und den zu verwendenden Kabeltypen.

Verwendung Ihres Vorverstärkers C30

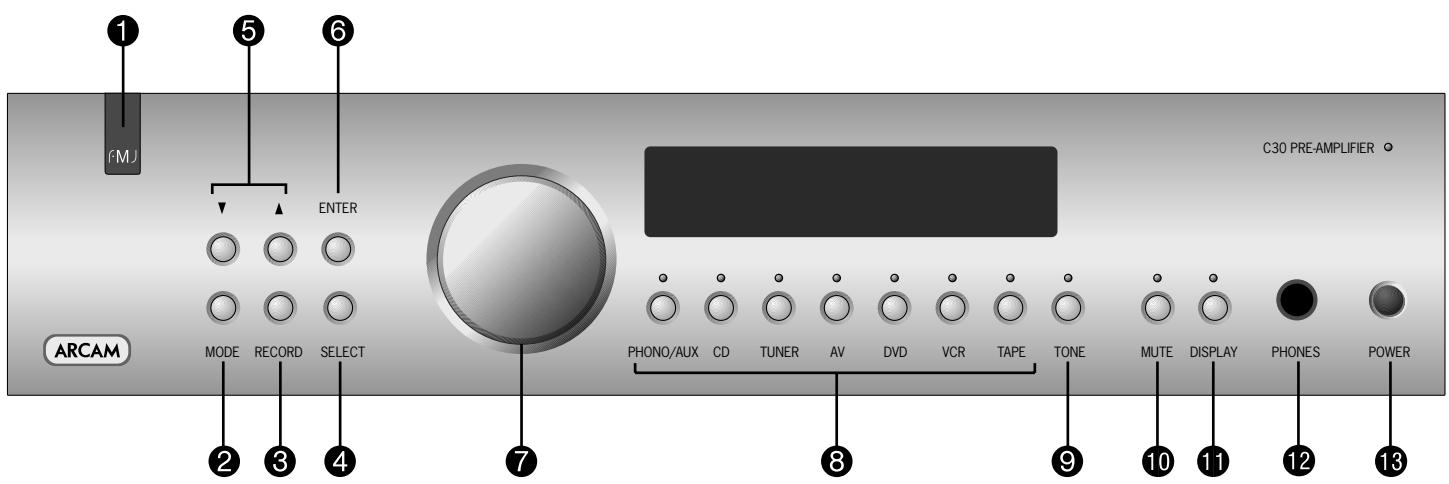

BEDIENELEMENTEAN DER FRONTBLENDE

Dieses Kapitel beschreibt die Bedienung Ihres Verständerkers.

Wenn Ihr Verträger nicht für Sie montiert wurde,lesen Sieitte zunachst das Kapitel, Montage: Der C30Vorverträger auf Seite 36.

POWER 13

Schalten das Gerät ein und aus.

Die Kontrollleuche (direkt über dem Schalter) zeigt den Status des Verstärkers. Ein rotes Licht zeigt den Standbymodus an (drücken Sie den Knopf POWER/STANDBY auf der Fernbedienung, um zwischen Standby- und Betriebsmodus zu wechseln).

Fernbedienungsempfänger 1

Der Infrarotempfänger der Fernbedienung liegt hinter der,FM]Marke. Stellen Sie sicher, dass der Empfänger von der Fernbedienung aus gesehen wird, damit die Signale empfangen werden konnen.

MODE 2, UP und DOWN 5

These Knöpfes sind damit gedacht, mit jedem künftigen optionalen Modul verwendet zu werden, das für den C30 evtl. erhältlich sein wird. Die Knöpfes UP und DOWN werden jedoch mit dem bestehenden C30 Vorverträger verwendet, um din Cursor zu bewegen, wenn Sie den Begrübungstext einstellen (s. Seite 40).

Steuerknopf 7, SELECT 4 und ENTER 6

Der Steuerknopf hat zwei Funktionen:

als Lautstärkenregelung, zum Einstellen der Lautstärke der Kopflörer und der Ausgabe des Vorverstärkers (PRE OUT).
beiVerwendung zusammen mit den SELECT- und ENTER-Knöpfen, um die Verstärkereinstellungen vorzunehmen (s. Seite 40).

LAUTSTÄRKEREGELUNG

Es ist wichtig zu wissen, dass der Lautstärkepegel auf dem Display keine genaue Anzeige der Leistung wiedergibt, die an ihre Laufsprecher gebracht wird. Der Verträker bringt seine volle Leistung oft lange bevor die Lautstärkeregelung die Maximalposition erreicht, besonder beim Anhören von laut aufgenommenen CDs. Der Verträker muss aber auch dazu in der Lage sein, die volle Leistung bei viel niedrigeren Lautstärkepegeln zu geben, wie Tuner und Kassettendecks. Bei Verwendung dieser Geräte kann die Lautstärke vielhigher eingestellt sein, bevor eine Störung (hörbare Überlast) eintritt.

These Eingangspegelunterschiede können ausgegliedchen werden, wenn Sie das Menu „Eingangseinstellung' verwenden. Aus Seite 40 finden Sie weitere Einzelheiten hierzu. Die Einstellung der Eingangspiegel eines einzelnen Gerats hilftlichen, eine verstehentliche Überlast zu vermeiden.

Gerätauswahl 8

These Knöpf wahlen das Gerät, das an den entsprechenden Eingang angeschlossen ist. Eine Leuchte über dem entsprechenden Knopf zeigt an, welcher Eingang aktuell ausgewählt ist und wird normalerweise auch auf dem Display angezeigt. Auf Seite 37 finden Sie weitere Informationen zum Anschluss von Audiogeräten an den C30.

TONE (Ton) 9

Schaltet die Tonkreislaufe ein und aus, auch die Einstellungen für einzelne Geräte. Beachten Sie, dass der Ton-LED nicht aufleuchtet, wenn nicht eine Toneinstellung vorgenommen wurde. Weitere Informationen zur Toneinstellung finden Sie auf Seite 40.

MUTE 10 Schaltet alle analogen Hauptausgangseinheiten stumm, wenn ausgewählt.

DISPLAY ① Schaltet die Helligkeit des Displays zwischen Aus/Abgedunkelt/Hell. Damit können Sie die Displayhelligkeit nach ihrer Wunsch einstellen. Ein Ausschalten des Displays bringt u.U. eine leichte Verbesserung der Klangqualität.

These 1/4"-Stereo-Steckbuchse ist für Kopfhörer mit Nennimpedanz zwischen 32 and 600 ausgelegt.

Die Kopfhörerbuchse ist immer aktiv. Um mögliche Schäden zu vermeiden, ziehen Sie die Kopfhörer immer ab, bevor Sie den Verständiger ein- oder ausschalten.

AUFNAHIME

Mit dem C30 konnen mit einem Gerät horen und aufnehmen oder mit einem Gerät horen und einem weiteren aufnehmen.

Beide Kassettenbuchsen sind gleich empfindlich und geeignet für die Verwendung mit fast jedem Recordertype (Kassetten, CRD, MD, VCR, Spulengeräte etc.). Das Aufnahmesignal wird sowohl an die TAPE(Band) als aufVCR-Ausgangbuchsen gesendet.

RECORD (Aufnahme) 3

Um vom ausgewählten Gerät aufzunehmen, halten Sie RECORD gedrückt, bis auf der Anzeige „RECORD SOURCE" (Aufnahmegerät) erscheint. Nach einigen Sekunden zeigt das Display den Lautstärkepegel an, und Sie konnen aufnahmen.

Um von einem Gerät anzuhören und mit einem anderen aufzunehmen, halten Sie RECORD noch einmal gedrückt bis das Display „RECORD“ gefolggt von der Bezeichnung eines Eingangs anziegt, (z.B., “AUX”, “CD”, “TUNER”, etc.). Drücken Sie jetzt den Knopf für die Gerätauswahl auf der Frontblende um das Gerät zu erhalten, von dem Sie aufnehmen möchten. Ihr Auswahl wird eine Sekunden auf dem Display angezeigt, danach zeigt es den Lautstärkepegel an, und Sie konnen aufnahmen.

Der RECORD-Knopf kann auch als Zonenausswahl verwendet werden. Es sendet ein Quellsignal auf Leistungssignalebene an einen zweiten Verträker in einem anderen Raum. Wenn Sie hierbei Hilfe benötigen, Fragen Sie Ihr Arcam-Händler oder den Arcam-Kundendienst.

KOPIERENVON BAND ZUBAND (DUBBING)

Dubbing von VCR zum TAPE (Band) ist möglich, aber nicht von TAPE zu VCR.

Wenn Sie beispisseweise von einem Kassettenrekorder, der an der VCR/TAPE2-Buchse angeschlossen ist, auf einen Kassettenrekorder kopieren möchten, der mit der TAPE-Buchse verbunden ist, verwenden Sie zunachst den RECORD-Knopf wie oben beschrieben und wahren Sie RECORD VCR. Das leitet das VCR-Signal zum TAPE-Ausgang.

Stellen Sie den Kassettenrekorder, der mit der TAPE-Buchse verbunden ist, auf Aufnahme und den anderen auf Wiedergabe, um das Dubbing zu starten.

TAPE (Band) 8

Um die Aufnahme von mit dem TAPE-Eingang verbundenen Kassettendeck abzuspielen, drücken Sie TAPE. Das Display zeigt, TRPE an. Die Auswahl these Engangs überlagert alle anderen Gerätewähler.

Man kann eine Aufnahme auch überwachen, während sie durchgeführt wird, sofern Sie ein 3-Kopf-Typ-Kassettendeck haben. Dazu drücken Sie TAPE. Wenn Sie diesen Knopf auf ein/aus drücken, ermöglich sie einen A/B-Vergleich zwischen dem Quellsignal und dem aufgenommenen Signal.

Einstellen Ihres Vorverstärkers Typ C30

EINLEITUNG

Mit dem C30 konnen Sie die Abhoreigenschaften nach Belieben einstellen und den Veränder an Ihr System anpassen. Verwenden Sie these Schaubild, um durch die verschiedene Einstellmöglichkeiten zu navigieren.

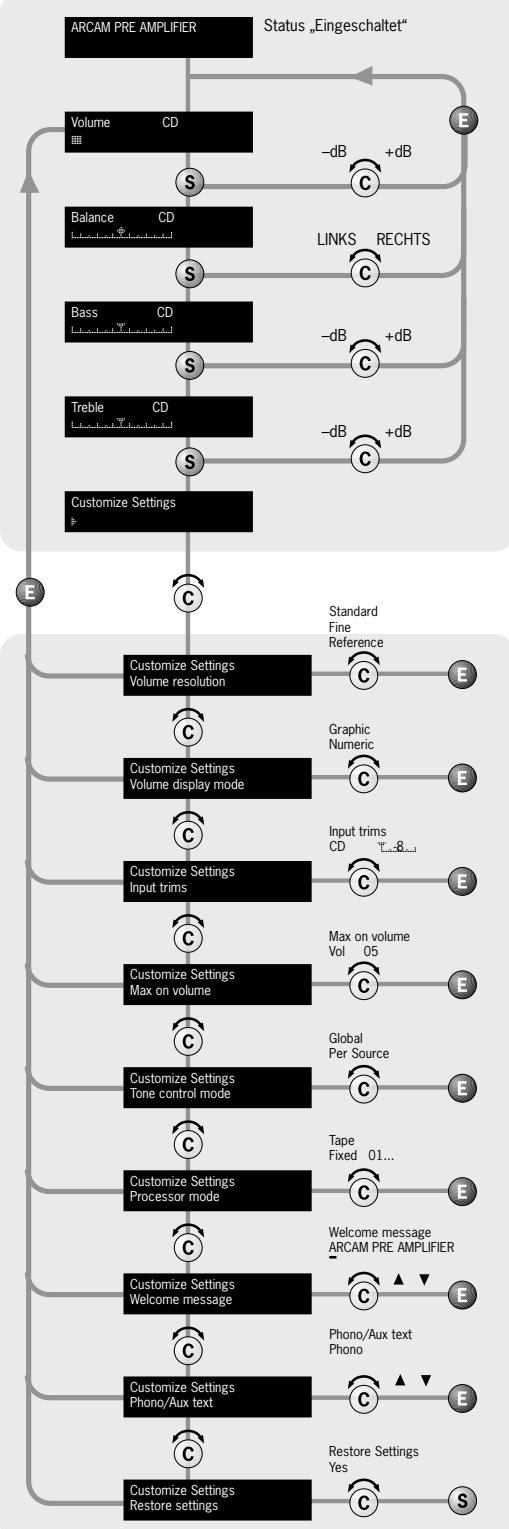

Die ENTER und SELECT-Knöpfe auf der Frontblende werden auf dem Schaubild mit den Symbolen E bzw. S dargestellt.

Der Regler wird dargestellt als C

ABHÖREIGENSCHAFTEN EINSTELLLEN

Der standardmäßige Displaymodus ist volume (Lautstärke), bei dem der Regler ver-wendet wird, um die Lautstärke einzustellen.

Drucken Sie einmal SELECT (Wahlen) um in den Editiermodus zu wechseln. Weiteres Drucken besteht die anderen Einstellungen an: BALANCE, BASS und TREBLE (Hohenrege-lung). Wenn eine Einstellung ausgewähl wird (auf dem Display angezeigt) kann sie mit dem Regler eingestellt werden. Drucken Sie ENTER (Eingabe), um die Ände-rung zu speichern, die Sie vorgenommen haben und kehren Sie zum Eingangsmodus (Volume) zurück oder drucken Sie SELECT, um zur nachsten Einstellungsoption zu gelangen.

VERSTÄRKEREINSTELLEN

Viele der Leistungsmerkmale des C30 konnen Sie individuell einstellen. Gehen Sie dazu folgendermaBen vor:

1. Drucken Sie wiederholt SELECT, bis das Display ,CUSTOMISE- aneigt;
2. Drehen Sie den Regler, um die zu ändernde Einstellung auszuwahlen;
3. Drücken Sie SELECT zum Regeln der gewählten Einstellung;
4. Drücken Sie ENTER, um die Einstellung zu bestätigten oder drücken Sie SELECT, um die Einstellung zu bestätigten und zur nachsten Einstellung zu gelangen.

Drücken Sie zweimal ENTER, um das EinstellungsmENU zu verlassen.

Volume Resolution (Klangauflösung) - STANDARD,FINE (Fein) oder REFERENCE (Referenz). 'Standard' und ,Fein' stellen unterschiedliche Empfindlichkeitsgrade der Klangregelung dar. Referenz'steht für einen absoluten Lautstärkeanstieg in Schritten von 0,5dB.

Anzeigemodus Lautstärke - graphisch oder numerisch gezigt die Lautstärke als Diagramm oder Zahl. Wenn die Klangaufösung auf, Referenz' steht, gezigt eine numerische Anzeige den tatsächlichen Dezibelwert.

Input Trims (Eingangseinstellungen) - verwenden Sie die Geräte-auswahlschalter und den Regler um die Eingangseinstellungen für jedem Gerät vorzunehmen. Eingangs-einstellungen werden verwendet, um die Ausgang-unterschiede von entsprechenden Geräten auszugleichen.

Max. ON'Volume (max. Lautstärke, An') - Kann verwendet werden, um die maximale Lautstärke des Verstärkers zu begrenzen, wenn er erstmals eingeschaltet wird. Das System wird bei dieser Lautstärke eingeschaltet, wenn die zuletzt verwendete Lautstärke diesen Pegel überschreitet. Wenn diese Einstellung ausgeschaltet wird (Disabled), lauft der Verstärker mit der zuletzt gewährten Lautstärke.

Tone Control (Tonsteuerung) - Alle (GLOBAL) oder pro Gerät (PER SOURCE). Das definiert den Bereich für Änderungen der Toneinstellungen, Bass' und „Treble". Global' ist die Standardeinstellung und regelt jeder Eingang gleich. Mit, Per Source' können Sie die Toneinstellungen für jeder einzelnen Eingang regeln. Der Verträger speichert die einzelmal vorgenommenen Toneinstellungen für jeder einzelnen Eingang.

Processor Mode (Prozessormodus) - Dieser Modus erhögt. Ihnen die Einstellung des Verstärkungsfaktors des Geräts. Der Verträger kann dann verwendet werden, um die vorderen linken oder rechten Laufsprecher in einem Surround-System bei Einspeisung von einem separaten Prozessor zu betreiben. Die Laustärke des gesamtten Systems kann dann mithilfe des Prozessors geregelt werden. Speisen Sie den Klang vom Prozessor in den TAPE-Eingang. Stellen Sie den Verstärkungsfaktor ein, um die Verträker aufeinander auszurichten, die ihre anderen Laufsprecher anreiben.

Welcome Message (Begrübung) - Sie können die Standardbegrübung, ARCAm RMP beim Einsatzen so ändern, dass Ihr Name, ihre Postleitzahl etc. angezeigt wird. Verwenden Sie die Knöpfe UP (Nach ober) und DOWN (Nach unten) zur Auswahl der Cursorposition und den Regler zum Ändern der Buchstaben.

Phono/Aux-Text - Der C30 ist mit Phonomodul ausgestattet. Wenn als Gerät Phono-Eingang gewählt ist, wird „PHONO" angezeigt. Wenn Sie die Phonoanzeige wegnehmen möchten, können die AUX-Anschlüsse als Signaleingang verwendet werden. Ändern Sie in thisem Fall den angezeigten Text in „AUX" unter Verwendung dieser Menüoption.

Restore Settings (Zurücksetzen der Einstellungen) - setzt alle Verstärkereinstel-lungen, auch Eingangs-einstellungen und Begrübungstext auf die werksseitige Standardeinstellung zurück.

Verwendung der Fernbedienung

CR-389 FERNBEDIENUNG

Mit der Fernbedienung CR-389 konnen alle Funktionen auf der Frontblende des C30 bedient werden, ebenso Arcam CD-Player, AM/ FM-Tuner und DAB-Tuner. Die Fernbedienung überträgt Philips-codes Typ RC-5.

Tuner

These Knöpfle werden verwendet, um die Tuner-Funktionen zu regeln. Beachten Sie, dass die FM/DAB-Leuchten anziegen, in welchen Modus Sie die Fernbedienung schalten. Sie leuchten nur fünf Sekunden lang, um die Batterie zu schonen.

Wenn keine Leuchte an ist, bedeutet dies nicht, dass die Fernbedienung nicht Funktioniert!

(nach OBEN und nach UNTEN)

Haben dieselbe Funktion wie die Knopfe auf der Frontblende (s. Seite 38).

ENTER (Eingabe)

Hat dieselbe Funktion wie der ENTER-Knopf auf der Frontblende (s. Seite 38).

SELECT (Auswahl)

Hat dieselbe Funktion wie der SELECT-Knopf auf der Frontblende. Ermoglicht Ihnen die gleiche Verwendung des Lautstärkeschalters der Fernbedienung wie auf der Steuerungsskala auf der Frontblende - um die verschiedene Verständereinstellungen vorzunehmen (s. Seite 38).

Beachten Sie, dass das Drücken von + dem Drehen des Reglers im Uhrzeigersinn entspricht, - entspricht einem Drehen gegen den Uhrzeigersinn.

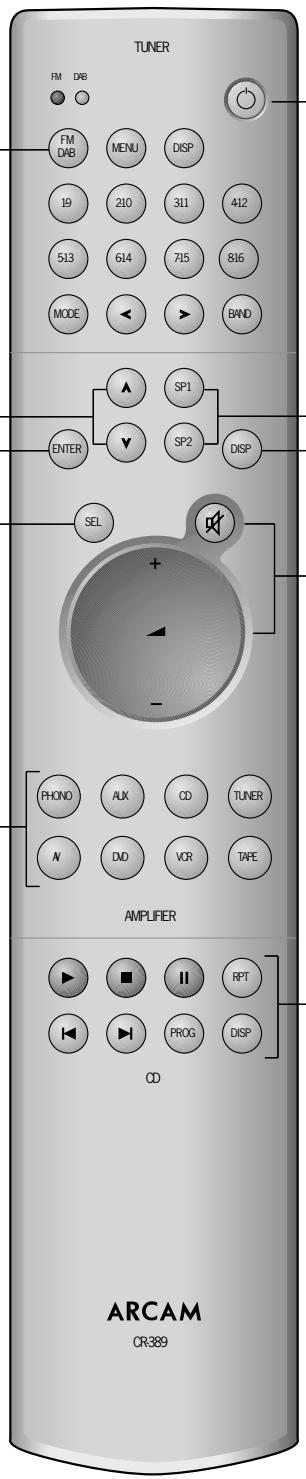

Knöpf für Geräteauswahl

These Funktionieren wie die Gerätewähler auf der Frontblende Ihres C30.

Power/Stand-by

Schaltet den Verträker zwischen Standby und An-Modus. Die Betriebskontrollleuchte besoin dem Ein-/Aus-Knopf auf der Frontblende ist rot, wenn der Verträker sich im Standbymodus befindet, gelb, wenn der Verträker hochfährt (dauert weniger Sekunden) und grün, wenn der Verträker betriebsbereit ist.

SP1 und SP2

These Köpf dienen für den Verstärker P35, um die Haupt (SP1) und Nebenlautsprecher (SP2) auszuwahlen und wegzunehmen, die daran angeschlossen sind (weitere Informationen s. Seite 43).

DISP (display)

Wechsel zwischen den Einstellungen Aus, Abdunkeln und Hell.
Wenn Sie das Display mit Aus' ausschalten, erhalten Sie u.U.
eine leichte Verbesserung der Klangqualität.

Lautstärke und (stumm)

Drücken Sie ^+ ,um die Lautstärke zu erhöhen oder · ,um den Verstärker leiser zu stellen.

Drücken Sie um die Ausganggeräte des Vorverstärkers C30 stumm zu schalten. Beachten Sie, dass sowohl Band-Ausgang als auch die Kopflörerbuchse weiterhin aktiv sind. Die Stummschaltung wird nach erneutem Drucken oder durch Lautstärkeregelung deaktiviert.

Die können die Fernbedienung zusammen mit dem SELECT-Knopf verwenden, um Balance, Ton und Verständereinstellungen zu regeln.

CD-Regelung

Bietet die Basisregelung von Arcam CD-Playern.

ANMERKUNG

Legen Sie die beiden im Lieferumfang enthaltenen AAA-Batterien ein, bevor Sie die Fernbedienung verwenden.

Stellen Sie nichts oben links vor die FMJ-Marke des C30 (wo sich der Infrarot-empfänger befindet), sonst Funktioniert die Fermbedienung u.U. nicht.

Montage:Vollveränderer P35 und PI

PI VOLLVERSTÄRKER: RÜCKSEITIGE BLENDE

AUFSTELLEN DES GERÄTS

Stellen Sie ihren Veränderter auf eine ebene, feste Unterlage.

Setzten Sie das Gerät keiner direkten Sonneneinstrahlung, Hitze oder Feuchtigkeit aus.

Stellen Sie eine ausreichende Belüftung sichere. Stellen Sie das Gerät an keinem abgeschlossenen Ort auf wie einem Bücherschrank oder einer Vitrine auf, weil keine Luftzirkulation durch das Gerät gegeben ist, die zur Kühlung erforderlich ist.

NETZANSCHLUSS

NETZKABEL

Das Gerät wird normalerweise mit Netzstecker gefeliefert, der am Kabel angebracht ist. Wenn der Stecker aus irgendeinem Grund entfern werden muss, so muss er sofort und sicher entsorgt werden, da er ein potenzielles Stromschlagrisiko darstellt, wenn er in die Steckdose gesteckt wird. Setzen Sie sich mit Ihrum Arcam- Handler in Verbindung, wenn Sie ein neuen Netzkabel benötigen.

FALSCHER STECKER?

Bevor Sie den Netzstecker anschließen, stellen Sie sicher, dass der mit dem Gerät gefelieferte Stecker passend ist und dass die Netzspannung mit den Angaben auf der Rückseite von Gerät 2 übereinstimmt (115v oder 230V).

Wenn Sie eine andere Netzspannung haben oder der Hauptsteckern nicht passt, setzen Sie sich mit ihrem Arcam-Handler in Verbindung.

Das Produkt muss geerdet sein.

EINSTECKEN

Steen Sie den Stecker (IEC line socket) des mit dem Gerät gefelferten Netzkabels in den Steckanschluss (POWER INLET) I hinten am Gerät. Stellen Sie sichere, dass es fest eingesteckt ist. Stecken Sie den Stecker am anderen Kabelende in die Steckdose und schalten Sie ein.

STANDBY-BETRIEB

Für den Standby-Betrieb mit Fernbedienung ist die Bedienung des Verstärkers permanent am Netzstrom angeschlossen. Der Netzschalter an der Vorderseite schaltet die gesamte sonstige Stromzuführung ab. Das Gerät verbraucht in thisem Modus weniger als 2W.

Das bedeutet, dass man auch im ausgeschalteten Zustand noch ein leichtes Summen hört, das vom Haupttransformator im Veränderkomm. Das ist vollkommen normal. Wenn das Gerät länger Zeit nicht verwendet wird, empfehlen wir, dass es vom Netz genommen wird, indem der Stecker aus der Steckdose gezogen wird.

WICHTIG: Stellen Sie sichere, dass der Veränder ausgeschaltet ist, bevor sie ein an die Laufsprecher anschließen und überprüfen Sie alle Anschlüsse, bevor Sie das Gerät wieder einschalten.

ANSCHLUSS AN ANDERE GERÄTE

Die Veränder P35 und P1 haben die folgenden Anschüsse:

AUDIO IN (P35)

AUDIO IN Und BALANCED AUDIO IN (PI)

Schließen Sie einen dieser Eingangs an die Ausganganschlüsse Ihr's Vorverstärkers oder die PRE OUT-Anschlüsse Ihr's integrierten Verstärkers an.itte lessen Sie die Hinweise auf Seite 36, die Sie darüber informieren, welche Anschlussart zum Verbinden des Vorverstärkers mit ihrem Vollverstärker verwendet werden sollente.

MONO LINK (P35) - Der Vollverträger P35 kann so angepasst werden, dass er zwei Mono-Lautsprecherausgabe einem einzigen Eingang bietet. Ziehen Sie das mitgelieferte Verbindungsstück hereaus und verwenden Sie es zum Verbinden der Buchsen L und R AUDIO OUT. Ein Vollverträger pro Lautsprecher ermöglicht Ohnen das doppelte Verträken von Lautsprechem, die zweifach verkabelt werden können. Das lohnt sich besonder für qualitativ hochwertige Stereoinfallationen mit separatem Vorverträger oder mit Verträkern für die Lautsprecher im linken, mittleren oder rechten Kanal in einem Dolby Pro Logic oder Dolby Digital-System mit fünf Lautsprechem.

Wenn Sie diese Option nutzen möchten, bitten Sie ihren Arcam-Handler um weitere Informationen.

Wahlschalter Eingang (PI) - Dieser Schalter erhögt die Auswahl zwischen unausgegliichenen (über Phonokonnektor) oder ausgeglichenen Signalen (durch XLR-Konnektor). Mit eingedrücktem Schalter kann man den Phonoeingang wahren, ein herausstehender Schalter wählt den XLR-Konnektor. Beachten Sie, dass nur eine Eingangskonnektorart zum Eingang des Verständers geschlossen wird. Wenn Sie (beispelsweise) den XLR-Konnektor wahren, können Sie keine Signale horen, die mit den Phonoeingang verbunden sind.

Verständkungsfaktorschalter (PI) - Mit diesen Schalter kann der Verständkungsfaktor des PI so verändert werden, dass er zu ihren Systemanforderungen passst. Zwei Einstellungen sind möglich: Mit Schalter in der IN-Position wird der Faktor auf den Standardfaktor von ARCAM von 31,5dB gesetzt. Damit kann den PI in Systemen genutzt werden, in denen weitere ARCAM Vollveränderter genutzt werden. Wenn der Schalter auf OUT steht, wird der Verständkungsfaktor auf,THX standard gain' (THX-Standardfaktor) gesetzt. In dieser Modus kann das Gerät in Systemen mit Verständern mit THX-Verständkungsfaktor genutzt werden (z.B. der P7).

VERKETTUNG

Modell P35 und P1 können an weitere Vollveränderer angeschlossen werden, um mehr Laufsprecher zu betreiben (d.h. in anderen Räumen oder drei nach vierkrale Laufsprecher etc.). Diese Technik nennt sich Verkettung'.

Um Vollverträker miteinander zu verketten, verbinden Sie die AUDIO OUT Anschlüsse auf dem Vollverträker mit dem Eingang des zusätzlichen Vollverträkers – links nach links und rechts nach rechts.

LAUTSPRECHER ANSCHLIESSEN

Die roten und schwarzen Anschlüsse auf der Rückseite des Verstärkers werden für den Anschluss an die Laufsprecher verwendet. Man kann zwei Laufsprecherpaare anschließen, das Paar, das als „speaker 1" (SP1) bezeichnet wird, wird an den unteren Anschlüssen verbunden, das Paar „speaker 2" (SP2) an den oberen Anschlüssen.

Wenn Sie diese Anschlüsse des Verstärkers mit denen der Laufsprecher verbinden, stellen Sie eine korrekte Polung sicher (d.h. „+“ mit „+“ (gewöhnlich rot) und „-“ mit „-“ (gewöhnlich schwarz)). Eine fehlerhafte Polung führt zu schwachem mittleren Klang, einer unklaren Orientierung der Instrumente und die Richtung des Stereos wird beeinträchtigt. Es gibt zwei Möglichkeit, das Laufsprecherkabel mit dem Verstärker zu verbinden:

LEITUNGEN MIT BLANKEN DRAHTENDEN:

1. Isolierung auf dem Draht abziehen und ca. 2 cm des Leiters freigegeben (das Metall im Kabel).
2. Wenn der Leiter verstellt, verwinden Sie die beiden Stränge fest miteinander, damit keine losen Stränge mit dem angrenzenden Anschluss oder der rückseitigen Blende Kontakt haben.
3. Lockern Sie den Anschluss, indem Sie ihren gegen den Uhrzeigersinn drehen.
4. Führn Sie den Draht durch das Loch im Anschluss ein.
5. Durch Drehung im Uhrzeigersinn befestigen.

Wenn sie Verbindungen mit verstilen blanken Drahtenden machen, achten Sie sorgfältig darauf, dass keine Einzelnen Drahte mit den angrenzenden Anschlüssen oder der rückseitigen Blende Kontakt haben. Dies führt zu einem Kurzschluss am Ausgang des Verständers und kann ich beschädigen.

VERWENDUNGVON OFFENEN KABELSCHUHEN

I. Lockern Sie den Anschluss, indem Sie ihren gegen den Uhrzeigersinn drehen.
2. Führn Sie den Kabelstecker unter dem Anschluss ein.
3. Ziehen Sie durch Drehen im Uhrzeigersinn fest.

FERNSCHALTUNG

Bei Verbindung von der TRIG OUT Buchse des Vorverstärkers C30 zur REMOTE IN Buchse des P35/PI Vollverstärkers konnen Sie den C30 verwenden, um den Vollverstärker ein- und auszuschalten. Wenn er so konfiguriert ist, schaltet der NETZSCHALTER des C30 (oder der NETZ-/STANDBY-SCHALTER der Fermbedienung) beide Versteller zusammen ein und aus. Damit konnen Sie den Vollverstärker verdecken und noch regeln.

Das erforderliche Anschlusskabel ist ein 3,5 mm : 3,5 mm Kabel (Stereo oder Mono). Es konnen mehrere Veränder durch Verkettung von TRIG OUT eines P35/P1 in den REMOTE IN des nachsten Veränderkers mit dem C30 verbunden werden.

DREIKANALOPTION (NUR P35)

Der Vollveränder P35 kann von Stero auf Dreikanal aufgerüsteten werden, indem ein „drittes Kanalmodul" zugeführ wird. (Das entsprechende Modell nennt sich P35/3).

Das Modul bietet zusätzliche Laufsprecheranschlüsse und einen dritten Satz AUDIO IN und OUT Phonobuchsen und konvertiert den P35 in einen 3 × 90W (RMS pro Kanal in 8 ) Verträker, der für Heimkino oder Mehrkanalaudioanwendungen geeignet ist (ein solches Gerät kann z.B. verwendet werden, um die linken, rechten oder mittleren Kanäle in einem Mehrkanalsystem zu verträken).

Wenn Sie diese Option nutzen möchten, gibt Ihnen Ihr Arcam-Händlerähere Informationen.

Verwendung Ihres Vollverständerkers

P35 VOLLVERSTÄRKER: VORDERE BLENDE

PI VOLLVERSTÄRKER: VORDERE BLENDE

NETZSCHALTER (UND NETZKONTROLLLEUCHTE)

Dieser Knopf schaltet das Gerät ein und aus. Die Leuchte zeigt den Status des Verständers an.

Wenn Sie ihren Verträger einschalten, leuchtet die Lampe einige Sekunden gelb, währenddessen sind die Lautsprecher nicht abgeschaltet. Wenn das grüne Licht leuchtet, ist der Verträger betriebsbereit. Ein rotes Licht zeigt den Standbymodus an.

FEHLERANZEIGE

Die Kontrollleuche blinkt, wenn ein Fehler aufgetreten ist. Die Farbe des Blinklichts zeigt die Fehlerart an:

Grün - Gleichstromdifferenz

Gelb - Temperatur (der P35/P1 ist zu heiß).

Rot - Kurzschluss (kann vorkommen, wenn die Laufsprecherkabel nicht korrekt verbunden sind und miteinander oder mit dem Gehäuse Kontakt haben).

Rot und gelb - mehrere Fehler sind aufgetreten.

Mit Ausnahme des Temperaturfehlers wartet das Gerät nach Erkennen eines der o.g. Fehler sechs Sekunden lang, bevor geprüft wird, ob der Fehler abgestellt wurde. Wenn der Fehler innerhalb von sechs Sekunden behoben ist, Funktioniert das Gerät weiter, ansonsten fahrtes herunter. Im Falle eines Temperaturfehlers wartet das Gerät, bis der Temperatursensor die Temperatur sekkt, bevor sie wieder in Betrieb ist.

Wenn der Veränder heruntergebnis ist, sollen den Netzsteckerziehen und ein paar Minuten abwarten, bevor Sieihn wieder ans Netznehmen. Wenn der Fehler nicht behoben werden kann, ziehen die den Netzstecker ab und treten Sie mit Ihr Arcam-Handler in Kontakt.

SPI UND SP2 (NUR P35)

Mit diesen Knöpfen konnen Sie die Haupt-(SPI) und Zweitsatz (SP2) der Laufsprecher, die mit Ihr Vermärkter verbunden sind, bedienen. Wenn Die Kontrollleuchte (über dem Schalter) an ist, so bedeutet dies, dass der Ausgang für die Laufsprecher eingeschaltet ist. Wenn kein Zweitsatz von Laufsprechem angeschlossen ist, empfehlen wir这群 Ausgang auszuschalten.

ANMERKUNG: Wenn beiden Leuchten aus sind, sieht es so aus, dass der Veränder nicht im Betrieb ist, da alle Laufsprecher ausgeschaltet sind.

Doppelte Verkabelung und Verständigung von Lautsprechern

VORBEREITUNGSMABNAHMIEN

WARNING: Nehmen Sie keine Anschlüsse an Ihr Vermärkerver vor, wenn er eingeschaltet ist oder am Netz hangt.

Vor Einschalten überprüfen Sieitte alle Anschlussesorgfaltig und achten Sie darauf, dass keine blanken Kabel oder Drahte den Verstärker an der falschen Stelle berühren (was einen Kurzschluss verursachen kann), und dass Sie positiv (+) mit positiv und negativ (-) mit negativ verbunden haben.

Achten Sie darauf, dass die Lautstärkeregelung immer auf ganz leise stehen, bevor Sie diese Dinge vornehmen.

DOPPELTEVERKABELUNG IHRER LAUTSPRECHER

Die doppelte Verkabelung verbessert den Klang Ihres Systems, weil sie die Stromsignale hoher und niedriger Frequenz in separate Laufsprecherkabel teilt. Dadurch werden Signalverzerrungen vermieden, die dadurch entstehen, dass hohe und niedrige Frequizen in einem einzelnen Kabel aufeinander einwirken, wie dies in konventionell verkabelten Systemen der Fall ist.

Siebenöttigen:

Lautsprecher - mit je vier Einganganschlüssen: Diese sind gekennzeichnet mit HF (hohe Freqenz) und LF (niedrige Freqenz).

Lautsprecherkabel - zwei Kabelpaare pro Lautsprecher (die am Verstärker zusammengeführrt werden können, wenn ihre Verstärker nur ein Paar Ausgangsanschlüsse pro Kanal aufweist). Oder ein Kabelsatz mit passenden Anschlüssen (ein Isolierschlauch, eventuell von ihrem HandlerVBereitet, der fur doppelte Verkabelung in einer Länge verwendet werden kann).

Doppelte Verkabelung von Lautsprichern - Vorgehensweise

I. Entfernen Sie die Anschlussverbindungen auf der Hinterseite ihrer Lautsprecher

WARNING: Dieser Schritt ist unabdingbar. Wenn Ihr Verständiger beschädigt wird, erlischt der Garantieanspruch.

1. Verbinden Sie die Kabel wie im Diagramm unter gezeigt und stellen Sie die korrekte Polarität immer sicher.

Empfohlene Konfiguration der doppelten Verkabelung

DOPPELTEVERSTÄRKUNG IHRES SYSTEMS

Die Leistung Ihres Systems kann über die doppelte Verkabelung hinaus weiter verbessert werden, indem Sie die das System mit einer separaten Verständlung der Antriebe für die niedrigen und hohen Frenzen in jeder Lautsprecher erweitern.

Verbinden Sie den integrierten Veränder mit den Hochfrequenzanschlüssen (HF) und verbinden Sie den Vollveränder mit den Niedrigfrequenzanschlüssen (LF).

Dazu benötigen Sie:

Lautsprecher - mit je vier Eingangsanschlüssen (wie bei der doppelten Verkabelung): Diese sind mit HF (hohe Freqenz) und LF (niedrige Freqenz) gekennzeichnet.

Vier Kanäle für die Verstärkung - z.B. zwei P35 Stereoversteller oder vier P1-Monoblockverträkern.

Lautsprecherkabel - zwei Kabelpaare pro Laufsprecher oder ein Kabelsatz mit passenden Anschlüssen (ein Isolierschlauch, eventuell von Ihr hem HandlerVBereitet,der fur doppelte Verstärkung in einer Langle verwendet werden kann).

Verbindungskabel - ein Paar Hochqualitätsverbindungskabel.

Aufbau eines doppelt verstärkten Systems

I. Entfernen Sie die Anschlussverbindungen auf der Rückseite ihrer Laufsprecher.

WARNING: Dieser Schritt ist unabdingbar. Wenn Ihr Verständiger beschädigt wird, erlischt der Garantieanspruch.

1. Verbinden Sie die Kabel wie auf dem Diagramm unter gezeichnet und stellen Sie immer die korrekte Polarität sichern.
2. Verwenden Sie die Verbindungskabel zum verbinden der PRE OUT Buchsen des C30 mit den entsprechenden AUDIO IN Buchsen des Vollverständerkers. Wenn Sie den P1 Verständker verwenden, müssen die Verbindungskabel u.U. verkehrt werden. Weitere Informationen hierzu finden Sie auf Seite 43.

Empfohlene Konfiguration fur doppelteVerstarkung

Technische Spezifikationen

	C30	P35	PI
Kontinuierliche Nutzleistung (20Hz-20kHz bei 0,5% THD), pro Kanal
Beide Kanäle, 8Ω, 20Hz-20kHz		100W
Einzelner Kanal, 8Ω, 20Hz-20kHz		150W	170W
Beide Kanäle, 4Ω, 20Hz-20kHz		140W
Einzelner Kanal, 4Ω, bei 1kHz		200W	250W
Drei Kanäle, 8Ω, 20Hz-20kHz		90W
Harmonieverzerrung,80% Leistung, 8Ω bei 1kHz		0,005%	0,003%
Eingang
Phonokassette:
Eingangsempfindlichkeit	2.7mV (MM); 270μV (MC)
Eingangsimpedanz	47kΩ (MM); 300Ω (MC)
Signal-/Geräuschverhältnis (CCIR)	-79dB (MM); -73dB (MC)
Überlastmarge	35dB
Leistungssignal und Bandeingang:
Nominate Empfindlichkeit	250mV-2V	800mV
Eingangsimpedanz	22kΩ	22kΩ
Signal-/Geräuschverhältnis (CCIR)	-103dB	-110dB
Tonsteuerung, max. Boost/Cut	±12dB @ 80Hz und 12kHz
Vollverträger Eingang
Nominele Empfindlichkeit		800mV	906mV(Arcam-Verträgungsfaktor)
Eingangsimpedanz		22kΩ	22kΩ
Verträgungsfaktor		31.5dB	31.5dB(Arcam-Verträgungsfaktor)
Ausgang Vorverträger
Nominales Ausgangsiveau	700mV
Maximales Ausgangsiveau	8V RMS
Ausgangsimpedanz	<50Ω
Kopfhörerausgang
Maximales Ausgangsiveau in 600Ω	5V
Ausgangsimpedanz	4.7Ω
Allgemein
Netzspannung	115V oder 230V	115V oder 230V	115V oder 230V
Stromverbrauch (maximal)	30VA	800VA (950VA für P35/3)	800VA
Stromverbrauch (Standby)	2VA	2VA	2VA
Abmessungen L × T × H (mit Fußen)	430 × 370 × 110mm	430 × 350 × 110mm	430 × 350 × 110mm
Gewicht (netto)	9.3kg	9.5kg (10,5kg für P35/3)	12,5kg
Gewicht(verpackt)	11,5kg	12.5kg (13,5kg für P35/3)	15,5kg
Mitgeliefertes Zubehör	NetzkabelCR-389 Fernbedienung2 x AAA Batterien	Netzkabel	Netzkabel
E&E

KONTINUIERLICHE VERBESSERUNG

Arcam verfolgt eine Politik der ständigen Verbesserung für die Produkte. Dies bedeutet, dass Design und Spezifikation ohne vorherige Ankündigung geändert werden können.

ANMERKUNG: Alle spezifizierten Werte sind typisch, wenn nicht anders angegeben.

Codes für die Fernbedienung

Die folgende Tabelle zeigt die Infrarotbefehle, die vom C30 akzeptiert werden.

Betriebsbefehle

Befehl	Dezimalcode
An/Aus-Taste	16–12
Ein	16–123
Aus	16–124

Geratwahlbefehle

Befehl	Dezimalcode
PHONO-Auswahl	16–1
AV-Auswahl	16–2
TUNER-Auswahl	16–3
DVD-Auswahl	16–4
TAPE-Auswahl	16–5
VCR-Auswahl	16–6
CD-Auswahl	16–7
AUX-Auswahl	16–8

Befehle zur Lautstärkeregelung

Befehl	Dezimalcode
Stumm	16–13
Lauter	16–16
Leiser	16–17

Befehle zur Menünavigation

Befehl	Dezimalcode
UP	16–32
DOWN	16–33
SELECT	16–37
ENTER	16–87

Befehle zur Regelung der Lautsprecher

Befehl	Dezimalcode
Laatsprecher | Ausgleich	16–35
Laatsprecher | aus	16–39
Laatsprecher | an	16–43
Laatsprecher | aus	16–44
Laatsprecher 2 an	16–45
Laatsprecher 2 aus	16–46

Befehle zur Displayregelung

Befehl	Dezimalcode
Display	16–59

Beachten Sie, dass der C30 auch auf Code 20-53 reagiert (der PLAY-Befehl für Arcam-CD-Player). Der C30 schaltet automatisch in den CD-Eingang beim Empfang deses Befehls.

Kundendienstinformation

Bevor Sie ihren Veränderer zur Reparatur einreichen, prüfen Sieitte wie folgt:

KLANG SCHALTET OHNE GRUND AB

Wenn die Temperatur des internen Hitgeschachts über den sicheren Punkt steigt, wird ein Temperaturbegrenzer im Veränderkarger aktiv.

Die Betriebsanzeige an der Frontblende blinkt und das Schutzsystem schaltet vorübergehend die Stromzufuhr zu den Lautsprechem ab. Das System setzt sich selbst zürück, sobald die Temperatur sinkt.

Beachten Sie, dass man die P35/PI bei valler Leistung laufen lässt kann, obwohl die C30-Lautstärke nicht auf Maximum stehen, weil der CD-Player eine hohe Ausgangsspannung hat.

VERSTÄRKER SCHALTET NICTWIEDER EIN

Die Veränder C30, P35 und PI haben einen Schutzmechanismus, der aktiviert wird, wenn Sie das Gerät sofort nach Abschalten wieder:Einschalten. Wenn dieser Mechanismus aktiviert wird, warten Sie 30 Sekunden und versuchen Sie es noch einmal.

Garantie

WELTWEITE GARANTIE

Sie sind berechtigt, das Gerät während der ersten zwei Jahre nach Kaufdatum bei einem autorisierten Arcam-Fachhändler kostenlos reparieren zu halten, unter der Voraussetzung, dass es ursprünglich bei einem Arcam-Händler erworben wurde. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Unfall, Missbrauch, Verschleiß, Vernachläufigung oder unauthorisierte Veränderungen bzw. Reparaturen entstehen. Außer dem wird keinerlei Verantwortung für Schäden oder Verlust des Gerätes während des Transports zum oder vom Garantienehmer übernommen.

Die Garantie umfasst Folgendes:

Teile- und Arbeitsstundenkosten bis zu zwei Jahre nach dem Kaufdatum. Nach Ablauf von zwei Jahren müssen Sie die vollen Kosten für Ersatzteile und Arbeitsstunden tragen. Versandkosten werden nicht übernommen.

INANSPRUCHNAHME DER GARANTIE

Das Gerät sollte in der Originalverpackung an den Handler zurückgegeben werden, bei dem es erworben wurde. Ist dies nicht möglich, können Sie es auch direkt an den Arcam-Vertreter in Ihr Land schicken.

DerVersand sollte frei Haus durch ein etabliertesTransportunternehmen erfolgen. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Handler übernommen wird, sollen den das Gerät entsprechend versichern.

Weitere Informationen erhalten Sie von Arcam direkt:

Wenn Ihr Handlere ihre Fragen zu dieser oder einem anderen Arcam-Produkt nicht beantwerten kann, wenden Sie sich Telefonisch an:

Arcam Deutschland Vertrieb:

BRIDGE AUDIO Vertriebs GmbH

Telefon: [phone]

Fax:[phone]

E-Mail: [e-mail]

Internet: www.bridgeaudio.de

ONLINE-REGISTRIERUNG

Sie können Ihr Arcam-Produkt online unter folgender Adresse registrierten:

Arcam Deutschland Vertrieb:

BRIDGE AUDIO Vertriebs GmbH

Tel.:[phone]

Fax:[phone]

E-Mail: [e-mail]

Internet: www.bridgeaudio.de

ARCAM
