BEDIENUNGSANLEITUNG 114361 BARTSCHER

Bedienungsanleitung Elektro-Warmhalteplatte

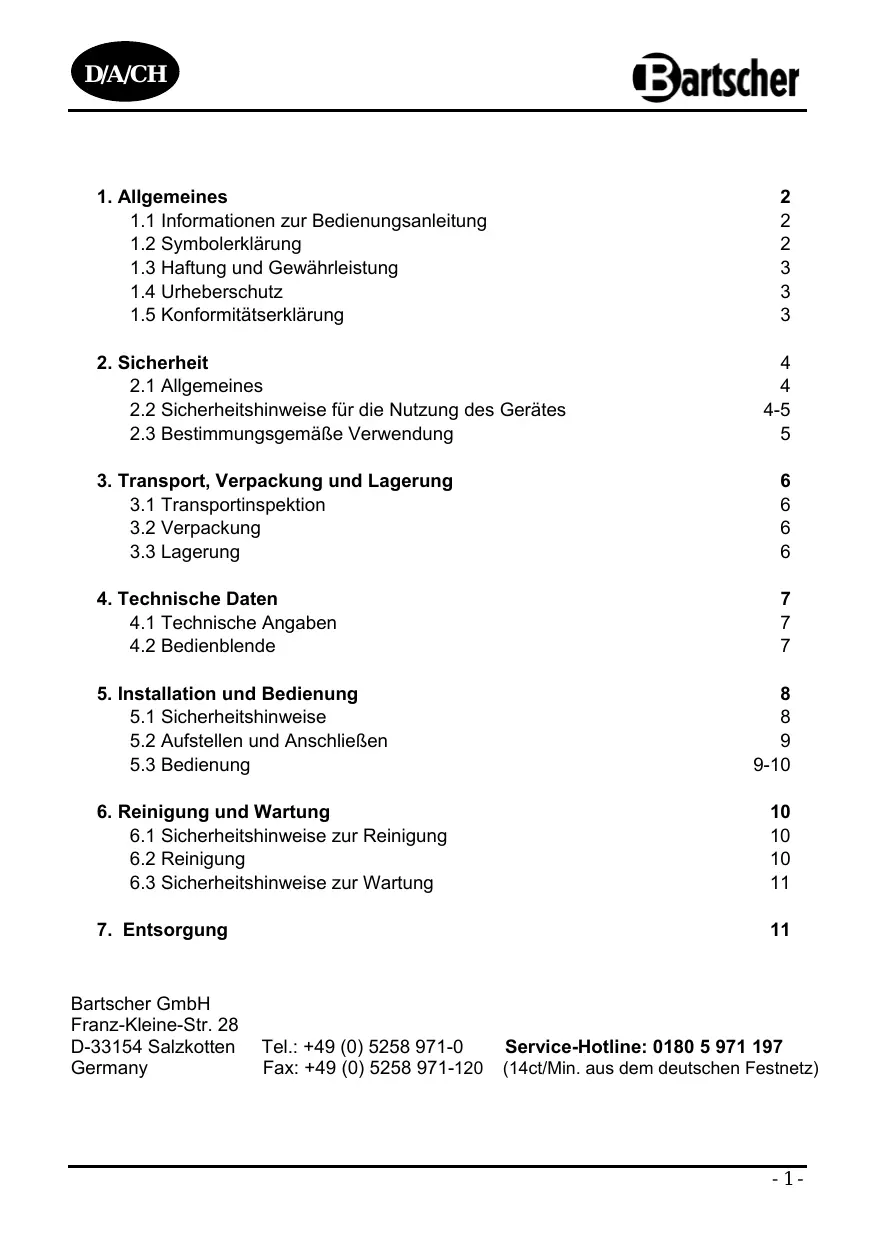

Seite 1 bis 11

1.1 Informationen zur Bedienungsanleitung 2
1.2 Symbolerklarung 2
1.3 Haftung und Gewährleistung 3
1.4 Urheberschutz 3
1.5 Konformitätserklarung 3

2. Sicherheit 4

2.1 Allgemeines 4
2.2 Sicherheitshinweise für die Nutzung des Gerätes 4-5
2.3 Bestimmungsgemäß Verwendung 5

3. Transport, Verpackung und Lagerung 6

3.1 Transportinspektion 6
3.2 Verpackung 6
3.3 Lagerung 6

4. Technische Daten 7

4.1 Technische Angaben 7
4.2 Bedienblende 7

5.Installation und Bedienung 8

5.1 Sicherheitshinweise 8
5.2 Aufstellen und Anschlieben 9
5.3 Bedienung 9-10

6. Reinigung und Wartung 10

6.1 Sicherheitshinweise zur Reinigung 10
6.2 Reinigung 10
6.3 Sicherheitshinweise zur Wartung 11

7. Entsorgung 11

Bartscher GmbH

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tel.: [phone]

Fax: [phone]

Service-Hotline: [phone]

(14ct/Min. aus dem deutschen Festnetz)

1. Allgemeines

1.1 Informationen zur Bedienungsanleitung

These Bedienungsanleitung beschreiben die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagework.

Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.

Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

Die Bedienungsanleitung ist Produktbestandteil und in unmittelbarer Höhe des Gerätes für das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren.

1.2 Symbolerklarung

Wichtige Sicherheits- und gerätechnische Hinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschäden zu vermeiden.

WARNING!

Dieses Symbol kennzeichnet Gefahren, die zu Verletzungen führen können. Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt/genau ein und verhalten Sie sich in diesen Fälle besonderss vorsichtig.

WARNING! Gefahr durch elektrischen Strom!

Dieses Symbol macht auf gefährliche Situationen durch elektrischen Strom aufmerksam. Bei Nichtbeachten der Sicherheitshinweise besteht Verletzungsgefahr oder Lebensgefahr.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben kann.

HINWEIS!

Dieses Symbol—hebt Tipps und Informationen hervor, die für eine effiziente und störungsfrei Bedienung des Gerätes zu beachten sind.

WARNING! Heiße Oberfläche!

Dieses Symbol macht auf die weiß Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!

1.3 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungssstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler konnen wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung.

Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestellooptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschrieben Erläuterungen und zeitnerischen Darstellungen abweichen. Bei Fragen wenden Sie sichitte an den Hersteller.

HINWEIS!

These Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Für Schäden und Störungen, die sich aus der Nichtbeachtung der Bedienungsanleitung ergeben, übernimmt der Hersteller keine Haftung.

Die Bedienungsanleitung ist unmittelbar am Gerät und zugänglich für alle Personen, die am oder mit dem Gerät arbeiten, aufzubewahren. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor.

1.4 Urheberschutz

Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfaltigungen in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet.

Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten.

HINWEIS!

Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht von der tatsächlichen Ausführung des Gerätes abweichen.

1.5 Konformitätserklarung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU.

Dies bescheinigen wir in der EG-Konformitätserklarung.

Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklarung zu.

2. Sicherheit

Dieser Abschnitt bietet einen Überblick über alle wichtigen Sicherheitsaspekte.

Zusätzlich sind in den einzelnen Kapiteln konkrete Sicherheitshinweise zur Abwendung von Gefahren gegeben und mit Symbolen gekennzeichnet. Darüber hinaus sind am Gerät befindliche Piktogramme, Schilder und Beschriften zu beachten und in ständig lesbarem Zustand zu halten.

Die Beachtung aller Sicherheitseinweise ermöglich optimalen Schutz vor Gefährdungen und gewährleistet sicheren und störungsfreien Betrieb des Gerätes.

2.1 Allgemeines

Das Gerät ist nach den derzeit gültigen Regel der Technik gebaut. Es können jedoch von dieserem Gerät Gefahren ausgeben, wenn es unsachgemäß oder nicht bestimmungsgemäß verwendet wird.

Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und störungsfrei zu betreiben.

Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind.

Das Gerätarf nur in technisch einwandfreiem und betriebssicherem Zustand betriebenen werden.

2.2 Sicherheitshinweise für die Nutzung des Gerätes

Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung des Gerätes gültigen Verordnungen der Europäischen Union.

Wird das Gerät gewerblich genutzt, ist der Betreiber verpflichtet, während der gesamten Einsatzzeit des Gerätes die Übereinstimmung der benannten Arbeitssicherheitsmaßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften zu beachten. Außenhalb der Europäischen Union sind die am Einsatzort des Gerätes geltenden Arbeitssicherheitsgesetze und regionalen Bestimmungen einzuhalten.

Neben den Arbeitsssicherheitshinweisen in dieser Betriebsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits- und Unfallverhütungs-vorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten und einzuhalten.

ACHTUNG!

O Dieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutz zu werden, es sei dann, sie werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
○ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
o Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden.
○ Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der Betriebsanleitung halten und die Sicherheitshinweise beachten.
Das Gerat nur in geschlossenen Räumen betreiben.

2.3 Bestimmungsgemäß Verwendung

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Bedienungsanleitung gewährleistet.

Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen.

Die Warmhalteplatte ist zum Warmhalten von Speisen unter Verwendung von geeignetem Geschirr bestimmt.

Die Warmhalteplatte darf nicht verwendet werden für:

das Erwärmen von Räumen;
das Aufwärmen und Erwärmen entzündlicher, gesundheitsschädlicher, sich leicht verflüchtigender oder ähnlicher Flüssigkeiten oder Stoffe.

ACHTUNG!

Jede über die bestimmungsgemäß Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.

Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prufen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen gehen.

Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten.

Verdeckte Mängelsofar nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.

3.2 Verpackung

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigten ihn eventuell zur Aufbewährung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät.

HINWEIS!

Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihr dem Land geltenden Vorschriften. Führten Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu.

Bitte prufen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollenen, behmen Sieitte mit unserem Kundenservice Kontakt auf.

3.3 Lagerung

Packstücke bis zur Installation verschlüssen und unter Bechtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren.

Packstücke nur unter folgenden Bedingungen lagern:

• Nicht im Freien aufbewahren.
• Trocken und staubfrei aufbewahren.
  Keinen aggressiven Medien aussetzen.
  Vor Sonneneinstrahlung schützen.
• Mechanische Erschütterungen vermeiden.
• Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.

4. Technische Daten

4.1 Technische Angaben

Bezeichnung	Elektro-Warmhalteplatte
Artikel-Nr.:	114.360	114.361	114.362
Ausführung Gehäuse:	Edelstahl
Temperaturbereich:	35°C - 95°C
Anschlusswert:	230 V ~ 50 Hz
Leistung	0,25 kW	0,45 kW	0,60 kW
Abmessungen (mm):	B 500	B 900	B 1000
	T 375	T 450	T 500
	H 64	H 64	H 64
Gewicht:	4,0 kg	9,3 kg	10,9 kg

Technische Änderungen vorbehalten!

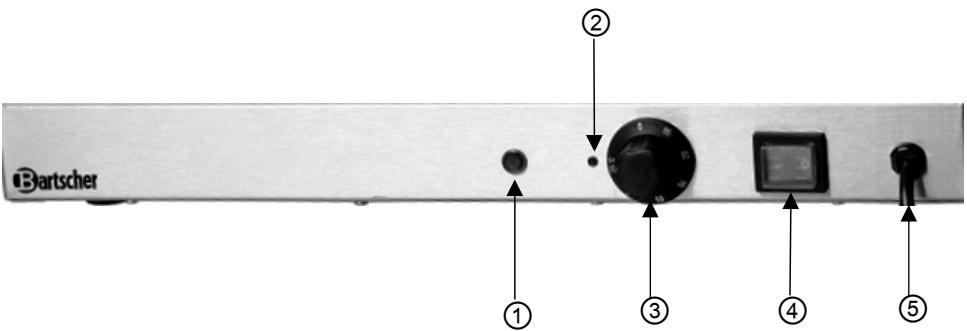

4.2 Bedienblende

① Aufheiz-Kontrollampe (rot)
② Einstellmarkierung
③ Temperaturdrehregler (35^ - 95^)
④ EIN-/AUS Schalter mit integrierter Netz-Kontrollampe (grün)
⑤ Netzanschlussleitung

5. Installation und Bedienung

5.1 Sicherheitshinweise

WARNING! Gefahr durch elektrischen Strom!

Das Gerätarf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betriebenen werden.

Den Stecker nicht am Kabel aus der Steckdoseziehen.

Das Netzkabelarf nicht mitheiten Teilen in Berührungkommen.

• Achten Sie darauf, dass das Kabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Kabel nicht vom Tisch oder von der Theke herunter hangen lässt.

WARNING! Heiße Oberfläche!

Während des Betriebs werden einige Geräteile sehr heißt. Um Verbrennungen zu vermeiden, Höhe Geräteile nicht berühren!

• Benutzen Sie diese Gerät nicht, wenn es nicht korrekt Funktioniert, beschädigt oder zu Boden gefallen ist.
• Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese können eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung.
• Kabel nicht über Teppichstoff oder andere Wärmeisolierungen verlegen. Kabel nicht abdecken. Kabel von Arbeitsbereichen fernhalten und nicht in Wasser eintauchen.
  Gerät während des Betriebes nicht bewegen und nicht umkippen.

WARNING! Gefahr durch elektrischen Strom!

Gerät kann bei unsachgemäß Installation Verletzungen verursachen!

Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des Gerätes vergleichen (siehe Typenschild).

Gerat nur bei Übereinstimmung anschließen!

Sicherheitshinweise beachten!

5.2 Aufstellen und Anschlieben

• Packen Sie das Gerät aus und entfern den Sie sãmtliches Verpackungsmaterial.
• Ziehen Sie die Schutzfolie vom Gerät ab. Sollen Klebstoffreste zurückbleiben, entfern den Sie diese mit einem geeigneten Lösungsmittel.
• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des Gerätes aushält und der nicht wärmeempfindlich ist.
• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund (z.B.: Tischdecke, Teppich, etc.).
• Das Gerät nicht in der Höhe von offenen Feuerstellen, Elektroifen, Heizöfen oder anderen Hitzequellen aufstellen.
• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht verwendet werden.
• Gerät so aufstellen, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf schnell vom Netz getrennt werden kann.

5.3 Bedienung

• Reinigen Sie die Warmhalteplatte vor dem ersten Gebrauch mit einem weichen feuchten Tuch. Trocknen Sie die Warmhalteplatte anschließend ab.
  Schlieben Sie das Gerät an eine geeignete Einzelsteckdose an.
• Schalten sie die Warmhalteplatte mit dem EIN-/AUS Schalter ein. Dieser befindet sich hinteren am Gerät. Die Netz-Kontrollampe am Schalter leuchtet auf.
• Stellen Sie die gewünschte Temperatur (bis 95^ ) mit dem Temperaturrehregler ein. Die rote Aufheiz-Kontrollampe leuchtet auf.
• Sobald die eingestellte Temperatur erreicht ist, erlischt die rote Aufheiz-Kontrollampe. Wenn die Warmhalteplatte abkühlt, Goes die rote Aufheiz-Kontrollampe wieder an und die Platte wird wieder aufgezeugt.

WARNING! Heiße Oberfläche!

Die Oberfläche des Gerätes wird während des Betriebs sehr heißt.

Berühren Sie die heiße Oberfläche nicht mit bloßen Händen.

• Stellen Sie die gewünschten warmen Speisen in geeigneten Behältern auf die Warmhalteplatte. Die Speisen werden bei der eingestillten Temperatur warm gehalten.

ACHTUNG!

Die Warmhalteplatte ist nicht für das direkte Kochen oder Warmhalten von Speisen auf der Platte geeignet.

HINWEIS!

Die Speisen bleiben viel länger warm, wenn sie abgedeckt werden.

• Bevor Sie die Speisen auf die Warmhalteplatte stellen, achten Sie darauf, dass diese auf einer geraden und stabilen Oberfläche stehen, um ein Rutschen oder Umkippen der Behälter mit Speisen zu vermeiden.

ACHTUNG!

Versetzen Sie niemals die Warmhalteplatte mit den darauf stehenden Speisen, Speisen erst herunternehmen!

Benutzen Sie beim Entfernen der Behälter Schutzhandschuhe!

• Trennen Sie das Gerät von der Steckdose (Netzsteckerziehen!), wenn es nicht mehr benutzt wird.

6. Reinigung und Wartung

6.1 Sicherheitshinweise

o Vor der Reinigung sowie vor der Durchführung von Reparaturen das Gerät von der Steckdose trennen (Netzsteckerziehen!) und abkühlen halten.
Keine atzenden Reinigungsmittel verwenden und darauf auf achten, dass kein Wasser in das Gerät eindringt.
Um sich vor Stromschlagen zu schützen, Gerät, Kabel und Stecker NIEMALS in Wasser oder andere Flüssigkeiten eintauchen.

ACHTUNG!

Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie dazu kein den Druckwasserstrahl, um diese Gerät zu reinigen!

6.2 Reinigung

Reinigen Sie das Gerät regelmäßig.
Reinigen Sie die Warmhalteplatte mit einem weichen feuchten Tuch und trocknen Sie diese anschließend gründlich ab.
○ Verwenden Sie niemals aggressive Stoffe, bleichende oder alkoholhaltige Flüssigkeiten zum Reinigen.
○ Verwenden Sie ausschließlich ein weiches Tuch und benutzen Sie niemals irgendene Art von groben Reinigern, welche das Gerät zerkratzen können.
○ Nach der Reinigung sollenen Sie ein weiches, trockenes Tuch zum Trocknen und Polieren der Oberfläche einsetzen.
Stellen Sie sicher, dass das Gerät ordnungsgemäß für die weitere Benutzung gereinigt wurde.

6.3 Sicherheitshinweise zur Wartung

Die Netzanschlussleitung von Zeit zu Zeit auf Beschädigungen überprüfen. Gerät niemals benutzen, wenn das Kabel beschadigt ist. Wenn das Kabel Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.
o Bei Schaden oder Störungen wenden Sie sich an ihren Fachhändler oder an unseren Kundendienst.
Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführrt werden. Versuchen Sie niemals, selbst an dem Gerät Reparaturen durchzuführen.

7. Entsorgung

Altgeräte

Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen. Es empfeht sich, mit einer auf Entsorgung spezialisierten Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung ihrer Kommune in Verbindung zu setzen.

WARNING!

Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

HINWEIS!

Für die Entsorgung des Gerätes beachten Sie die in Ihrm Land und in Ihrer Kommune geltenden Vorschriften.
