BEDIENUNGSANLEITUNG 104446 BARTSCHER

Bedienungsanleitung Elektro-Clappe-Backgerät

Seite 1 bis 12

Instruction manual Electric crépe maker

from page 13 to 24

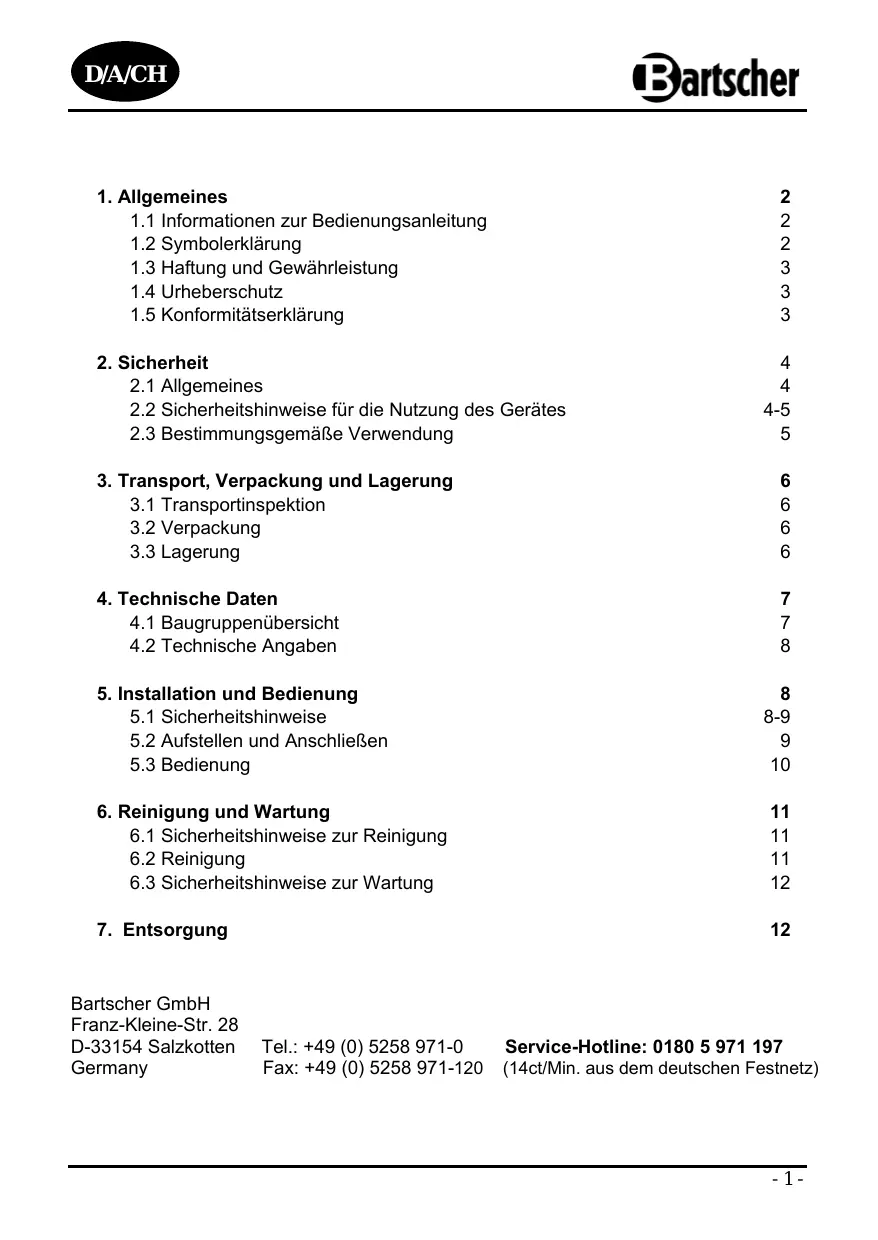

1.1 Informationen zur Bedienungsanleitung 2
1.2 Symbolerklarung 2
1.3 Haftung und Gewährleistung 3
1.4 Urheberschutz 3
1.5 Konformitätserklarung 3

2. Sicherheit 4

2.1 Allgemeines 4
2.2 Sicherheitshinweise für die Nutzung des Gerätes 4-5
2.3 Bestimmungsgemäß Verwendung 5

3. Transport, Verpackung und Lagerung 6

3.1 Transportinspektion 6
3.2 Verpackung 6
3.3 Lagerung 6

4. Technische Daten 7

4.1 Baugruppenübersicht 7
4.2 Technische Angaben 8

5.Installation und Bedienung 8

5.1 Sicherheitshinweise 8-9
5.2 Aufstellen und Anschlieben 9
5.3 Bedienung 10

6. Reinigung und Wartung 11

6.1 Sicherheitshinweise zur Reinigung 11
6.2 Reinigung 11
6.3 Sicherheitshinweise zur Wartung 12

7. Entsorgung 12

Bartscher GmbH

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tel.: [phone]

Fax: [phone]

Service-Hotline: [phone]

(14ct/Min. aus dem deutschen Festnetz)

1. Allgemeines

1.1 Informationen zur Bedienungsanleitung

These Bedienungsanleitung beschreiben die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagework.

Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.

Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

Die Bedienungsanleitung ist Produktbestandteil und in unmittelbarer Höhe des Gerätes für das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren.

1.2 Symbolerklarung

Wichtige Sicherheits- und gerätechnische Hinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschaufen zu vermeiden.

WARNING!

Dieses Symbol kennzeichnet Gefahren, die zu Verletzungen führen können. Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt/genau ein und verhalten Sie sich in diesen Fälle besonderss vorsichtig.

WARNING! Gefahr durch elektrischen Strom!

Dieses Symbol macht auf gefährliche Situationen durch elektrischen Strom aufmerksam. Bei Nichtbeachten der Sicherheitshinweise besteht Verletzungsgefahr oder Lebensgefahr.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben kann.

HINWEIS!

Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfrei Bedienung des Gerätes zu beachten sind.

WARNING! Heiße Oberfläche!

Dieses Symbol macht auf die weiß Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!

1.3 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungssstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler konnen wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung.

Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestellooptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschrieben Erläuterungen und zeitnerischen Darstellungen abweichen. Bei Fragen wenden Sie sichitte an den Hersteller.

HINWEIS!

These Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Für Schäden und Störungen, die sich aus der Nichtbeachtung der Bedienungsanleitung ergeben, übernimmt der Hersteller keine Haftung.

Die Bedienungsanleitung ist unmittelbar am Gerät und zugänglich für alle Personen, die am oder mit dem Gerät arbeiten, aufzubewahren. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor.

1.4 Urheberschutz

Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfaltigungen in jeglicher Art und Form - auch auszugsweise - sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet.

Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten.

HINWEIS!

Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht von der tatsächlichen Ausführung des Gerätes abweichen.

1.5 Konformitätserklarung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU.

Dies bescheinigen wir in der EG-Konformitätserklarung.

Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklärung zu.

2. Sicherheit

Dieser Abschnitt bietet einen Überblick über alle wichtigen Sicherheitsaspekte.

Zusätzlich sind in den einzelnen Kapiteln konkrete Sicherheitshinweise zur Abwendung von Gefahren gegeben und mit Symbolen gekennzeichnet. Darüber hinaus sind am Gerät befindliche Piktogramme, Schilder und Beschriften zu beachten und in ständig lesbarem Zustand zu halten.

Die Beachtung aller Sicherheitseinweise ermöglich optimalen Schutz vor Gefährdungen und gewährleistet sicheren und störungsfreien Betrieb des Gerätes.

2.1 Allgemeines

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch von dieserem Gerät Gefahren ausgeben, wenn es unsachgemäß oder nicht bestimmungsgemäß verwendet wird.

Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und störungsfrei zu betreiben.

Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind.

Das Gerätarf nur in technisch einwandfreiem und betriebssicherem Zustand betriebenen werden.

2.2 Sicherheitshinweise für die Nutzung des Gerätes

Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung des Gerätes gültigen Verordnungen der Europäischen Union.

Wird das Gerät gewerblich genutzt, ist der Betreiber verpflichtet, während der gesamten Einsatzzeit des Gerätes die Übereinstimmung der benannten Arbeitssicherheitsmaßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften zu beachten. Außenhalb der Europäischen Union sind die am Einsatzort des Gerätes geltenden Arbeitssicherheitsgesetze und regionalen Bestimmungen einzuhalten.

Neben den Arbeitsssicherheitshinweisen in dieser Betriebsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits- und Unfallverhütungs-vorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten und einzuhalten.

ACHTUNG!

O Dieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutz zu werden, es sei dann, sie werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
○ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
o Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden.
○ Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in den Betriebsanleitung halten und die Sicherheitshinweise beachten.
Das Gerat nur in geschlossenen Räumen betreiben.

2.3 Bestimmungsgemäß Verwendung

ACHTUNG!

Dieses Gerät ist für den gewerblichen Gebrauch konzipiert und gebaut und nur vom Fachpersonal in Großkuchenbetrieben zu bedieten.

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Bedienungsanleitung gewährleistet.

Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifizierten Kundendienst vorzunehmen.

Die Crêpe-Backgeräte sind nur zum Backen von Mehlteigwaren bestimmt.

ACHTUNG!

Jede über die bestimmungsgemäß Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.

Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prufen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen gehen.

Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten.

Verdeckte Mängelsofar nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.

3.2 Verpackung

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigtenihn eventuell zur Aufbewährung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfern den Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät.

HINWEIS!

Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihrlem Land geltenden Vorschriften. Führren Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu.

Bitte prufen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollenen, behmen Sieitte mit unserem Kundenservice Kontakt auf.

3.3 Lagerung

Packstücke bis zur Installation verschlüssen und unter Bechtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren.

Packstücke nur unter folgenden Bedingungen lagern:

• Nicht im Freien aufbewahren.
• Trocken und staubfrei aufbewahren.
  Keinen aggressiven Medien aussetzen.
  Vor Sonneneinstrahlung schützen.
• Mechanische Erschütterungen vermeiden.
• Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.

4. Technische Daten

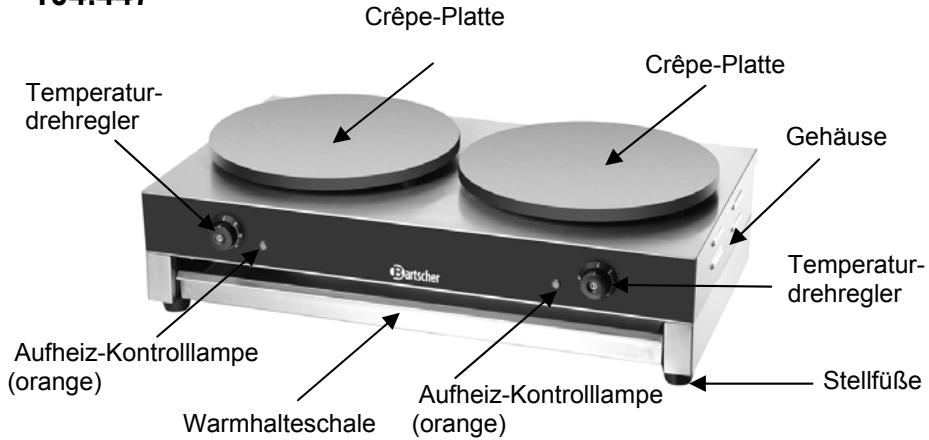

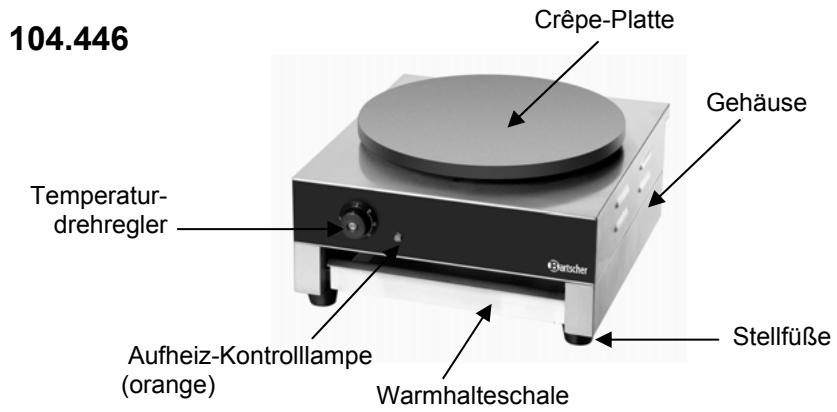

4.1 Baugruppenübersicht

104.447

4.2 Technische Angaben

Bezeichnung	Elektro-Crêpe-Backgerät
	einfach	doppelt
Artikel-Nr.:	104.446	104.447
Material/Ausführung:	Edelstahl + Gusseisen
Anschlusswert:	230V ~ 50 Hz 3,0 kW	230V ~ 50 Hz 2 x 3,0 kW
Temperaturregler:	0°C – 300°C
Abmessungen:	B 450 x T 510 x H 246 mm	B 870 x T 510 x H 246 mm
Abmessungen der Crêpe-Platten:	Ø 400 mm
Gewicht:	21,5 kg	40,0 kg

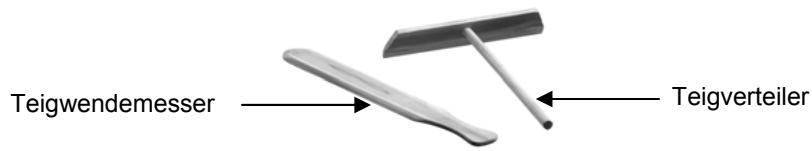

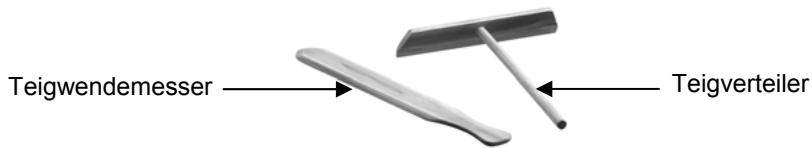

Zubehör:	1 Teigverteiler, 1 Teigwendemesser

Technische Änderungen vorbehalten!

5. Installation und Bedienung

5.1 Sicherheitshinweise

WARNING! Gefahr durch elektrischen Strom!

Das Gerätarf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betriebenen werden.

Den Stecker nicht am Kabel aus der Steckdoseziehen.

Das NetzkabelarfnichtmitheißenTeileninBerührungkommen.

• Achten Sie darauf, dass das Kabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Kabel nicht vom Tisch oder von der Theke herunter hängen halten.

WARNING! Heiße Oberfläche!

Während des Betriebs werden einige Geräteile sehr heißt. Um Verbrennungen zu vermeiden, Höhe Geräteile nicht berühren!

• Benutzen Sie diese Gerät nicht, wenn es nicht korrekt Funktioniert, beschädigt oder zu Boden gefallen ist.

• Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese können eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung.

• Kabel nicht über Teppichstoff oder andere Wärmeisolierungen verlegen. Kabel nicht abdecken. Kabel von Arbeitsbereichen fernhalten und nicht in Wasser eintauchen.
  Kabel nicht um das Gerät wickeln und nicht knicken.

• Legen Sie während des Betriebs keine Gegenstände auf die Crépe-Platten.
• Stellen Sie keine Töppe oder Pfannen auf die Crépe-Platten.
  Gerat vor Regenwasser, Feuchtigkeit und Nasse schützen.
  Gerat während des Betriebes nicht bewegen und nicht umkippen.

WARNING! Gefahr durch elektrischen Strom!

Gerät kann bei unsachgemäßer Installation Verletzungen verursachen!

Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des Gerätes vergleichen (siehe Typenschild).

Gerat nur bei Übereinstimmung anschließen!

Sicherheitshinweise beachten!

5.2 Aufstellen und Anschlieben

ACHTUNG!

Die Installation und Wartung des Gerätes sollen durch Fachpersonal durchgeführt werden!

• Packen Sie das Gerät aus und entfern den Sie sãmtliches Verpackungsmaterial. Ziehen Sie die Schutzfolie vom Gerät ab. Sollten Klebstoffreste zusückbleiben, entfern den Sie diese mit einem geeigneten Lösungsmittel.
• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des Gerätes aushält und der nicht wärmeempfindlich ist.
• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund (wie z.B.: Tischdecke, Teppich, etc.).
• Das Gerät nicht in der Höhe von offenen Feuerstellen, Elektroifen, Heizöfen oder anderen Hitzequellen aufstellen.
• Stellen Sie das Gerät nicht in der Höhe von brennbaren und leicht entzündlichen Materialien auf.
• Halten Sie einen Mindestabstand von 20 cm zu allen Seiten ein.
• Für das Doppel-Crépe-Backgerät sind zwei getrennte Steckdosen erforderlich.
• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen)durfen nicht verwendet werden.
• Gerät so aufstellen, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf schnell vom Netz getrennt werden kann.

5.3 Bedienung

• Reinigen Sie die Crépe-Platten vor dem ersten Gebrauch mit einem in Speisefett geträkten Tuch, um die industriellen Schutzfette zu entfernen.
  Schlieben Sie das Gerät an eine geeignete Einzelsteckdose an.
• Lassen Sie das Gerät vor dem ersten Gebrauch Zustand ca. eine Stunde bei einer Temperatureinstellung von ca. 180^ - 200^ an. Es kann zur Rauchentwicklung kommt. This is not schädlich und entsteht nicht mehr bei folgenden Benutzung des Gerätes.
• Stellen Sie die gewünschte Temperatur (bis 300^ ) ein. Die optimale Temperatur für das Backen von Crépes liegt im Bereich 200 bis 250^ . Die Aufheizzeit liegt bei ca. 10 Minuten.
• Nach Einstellung der gewünschten Temperatur leuchtet die orange Kontrollampe auf und zeigt an, dass das Gerät aufheizt.
• Nach Erreichen der eingeszellten Temperatur erlischt die Kontrollampe. Bei Absenkung der Temperatur leuchtet die Kontrollampe auf und das Gerät heizt bis zur eingeszellten Temperatur wieder auf.

• Geben Sie den Teig auf die Crépe-Platte und vertellen Sie diesen mit dem mitgelieferten Teigverteiler.
• Achten Sie auf die Dosierung der Teigmenge, da sonst der überschüssige Teig an den Seiten herunter fließt.
• Um den Teig glatt auf der Crépe-Platte zu verteilen, stellen Sie den Teigverteiler immer ins Wasser.
  Um die Crèpes auf der Platte zu wenden, benutzen Sie das Teigwendemesser.

WARNING! Verbrennungsgefahr!

Die Crépe-Platten werden während des Betriebes sehr heiß, berühren Sie die bereits Crépe-Platten nicht mit bloßen Fingern oder Händen.

Benutzen Sie Schutzhandschuhe, die über das Handgelenk reichen.

WARNING! Verbrennungsgefahr!

Das Anfassenheits Backwaren mit bloßen Fingern oder Händen führt zu Verbrennungen! Benutzen Sie zur Entnahme fertiger Backwaren das mitgelieferte Teigwendemesser!

6. Reinigung und Wartung

6.1 Sicherheitshinweise

o Vor der Reinigung sowie vor der Durchführung von Reparaturen das Gerät von der Steckdose trennen (Netzsteckerziehen!) und abkühlen setzen.
Keine atzenden Reinigungsmittel verwenden und darauf auf achten, dass kein Wasser in das Gerät eindringt.
Um sich vor Stromschlagen zu schützen, Gerät, Kabel und Stecker NIEMALS in Wasser oder andere Flüssigkeiten eintauchen.

ACHTUNG!

Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie dazu kein den Druckwasserstrahl, um diese Gerät zu reinigen!

6.2 Reinigung

• Reinigen Sie das Gerät tätiglich.
• Trennen Sie das Gerät von der Stromversorgung (Netzsteckerziehen!) und halten Sie es vor der Reinigung abkühlen.
• Entfernen Sie die Backrückstände nach dem Backen in noch warmen Zustand mit einem Papiertuch oder einem feuchten weichen Tuch.
• Reinigen Sie die Crépe-Platten mit einem trockenen Papiertuch oder mit einem feuchten weichen Tuch. Vergewissern Sie sich, dass keine Feuchtigkeit, Öl oder Fett in das Gerät eindringt.

ACHTUNG!

Verwenden Sie kein Wasser zum Reinigen der bereits Platten!

• Reinigen Sie das Gehäuse mit einem weichen Tuch und mildem Reinigungsmittel.
• Reinigen Sie den Teigverteiler und das Teigwendemesser regelmäßig mit warmem Wasser und mildem Reinigungsmittel.
• Verwenden Sie zum Reinigen des Gerätes niemals metallische oder spitze Gegenstände. Beachten Sie, das Kratzer in der Beschichtung der Backplatten die Eigenschaften des Gerätes beeinträchtigen.
• Verwenden Sie ausschließlich ein weiches Tuch und benutzen Sie niemals irgendeine Art von groben Reinigern, welche das Gerät zerkratzen konnte.
• Stellen Sie sicher, dass das Gerät ordnungsgemäß gereinigt wurde, bevor Sie es an einem trockenen Platz verstauen.

6.3 Sicherheitshinweise zur Wartung

Die Netzanschlussleitung von Zeit zu Zeit auf Beschädigungen überprüfen. Gerä niemals benutzen, wenn das Kabel beschädigt ist. Wenn das Kabel Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.
o Bei Schaden oder Störungen wenden Sie sich an ihren Fachhändler oder an unseren Kundendienst.
Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführrt werden. Versuchen Sie niemals, selbst an dem Gerät Reparaturen durchzuführen.

7. Entsorgung

Altgeräte

Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen. Es empfeht sich, mit einer auf Entsorgung spezialisierten Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung ihrer Kommune in Verbindung zu setzen.

WARNING!

Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

HINWEIS!

Für die Entsorgung des Gerätes beachten Sie die in Ihrm Land und in Ihrer Kommune geltenden Vorschriften.

Bartscher GmbH

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tel.: [phone]

Fax: [phone]

Service-Hotline: [phone]

(14ct/Min. aus dem deutschen Festnetz)

1. General Information 14

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

phone: [phone]

fax: [phone]

1. General information

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

phone: [phone]

fax: [phone]

1. Généralités 26

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tél.: [phone]

Fax: [phone]

1. Généralités

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tél.: [phone]

Fax: [phone]

1. Algemeen 74

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tel.: [phone]

Fax: [phone]

1. Algemeen

4.2 Technische gegevens

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tel.: [phone]

Fax: [phone]

1.Informacao ogolne 122

Franz-Kleine-Straße 28

D-33154 Salzkotten

Niemcy

Tel.: [phone]

Faks: [phone]

Franz-Kleine-Straße 28

D-33154 Salzkotten

Niemcy

Tel.: [phone]

Faks: [phone]
