Produkttyp	Aktiv-Subwoofer
Marke	DYNACORD
Modell	MADRAS M18
Abmessungen (B × H × T)	505 × 805 × 698 mm
Gewicht	54 kg
Verstärkertyp	Klasse H, hoher Wirkungsgrad
Verstärkerleistung (max.)	800 W (IHF)
Lautsprecher	Electro-Voice EVX180B, 18"
Frequenzgang (-10 dB)	35 Hz - 145 Hz
Max. SPL (1 m, berechnet)	127 dB
Integrierter Filter	124 Hz, 24 dB/Oktave, Linkwitz-Riley
Audioeingang	Symmetrischer XLR (elektronisch)
Audioausgang	XLR (parallel zum Eingang)
Lautstärkeregelung	Potentiometer dB, von -∞ bis +6 dB
LED-Anzeigen	LIMIT, SIGNAL, THERMAL, PROTECT
Schutzfunktionen	Audiobegrenzer, thermisch, HF, DC, Back-EMF, Überstrom, Startverzögerung
Kühlung	Natürliche Konvektion, lüfterlos
Netzeingang	100-240 V, 50/60 Hz (umschaltbar)
Leistungsaufnahme	200 W
Gehäusematerial	Birkensperrholz, strukturierter schwarzer Lack
Schutzgitter	Stahl, pulverbeschichtet
Griffe und Rollen	4 Tragegriffe, 4 professionelle Rollen
Garantie	36 Monate
Pflege und Reinigung	Mit einem trockenen Tuch entstauben; keine Flüssigprodukte verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen; vor Wartung Netzstecker ziehen; Steckdose mit Schutzkontakt verwenden
Ersatzteile und Reparierbarkeit	Ausschließlich Originalteile verwenden (mit Sicherheitssymbol gekennzeichnet)

Häufig gestellte Fragen - MADRAS M18 DYNACORD

Wie schließe ich den MADRAS M18 Subwoofer an?

Schließen Sie die Audioquelle (Mischpult oder Prozessor) an den INPUT-Eingang (symmetrischer XLR) an. Verwenden Sie den OUTPUT-Ausgang, um einen weiteren Subwoofer zu verbinden. Schließen Sie das PowerCon-Stromkabel an MAINS IN an. Stellen Sie den Pegel (LEVEL) zwischen 0 und +6 dB ein, um Verzerrungen vorgelagerter Geräte zu vermeiden.

Was bedeutet die LIMIT-Anzeige?

Die LIMIT-Anzeige leuchtet auf, wenn der Verstärker seine Leistungsgrenze erreicht. Ein kurzes Aufblinken ist normal, da der eingebaute Begrenzer leichte Verzerrungen korrigiert. Wenn die Anzeige dauerhaft leuchtet, reduzieren Sie die Lautstärke, um eine Verschlechterung des Klangs zu vermeiden.

Wie schütze ich den Lautsprecher vor thermischer Überlastung?

Der MADRAS M18 ist mit einem VOICE COIL TRACKING PROTECTION-Schutz ausgestattet, der die Temperatur der Schwingspule überwacht. Wenn die THERMAL-Anzeige aufleuchtet, reduziert der Verstärker automatisch die Leistung, um Schäden zu vermeiden. Lassen Sie das Gerät abkühlen, bevor Sie es erneut belasten.

Kann ich mehrere MADRAS M18 zusammen verwenden?

Ja, Sie können mehrere Subwoofer über den XLR-OUTPUT-Ausgang verketten. Verwenden Sie für die Stromversorgung den PowerCon-MAINS OUT-Ausgang, um bis zu 3 Subwoofer an eine einzige Steckdose (10-16 A) anzuschließen. Überschreiten Sie diese Grenze nicht, um eine Netzüberlastung zu vermeiden.

Wie stelle ich den Eingangspegel ein?

Der LEVEL-Regler ist in dB skaliert. Stellen Sie ihn für einen optimalen Betrieb zwischen 0 dB und +6 dB ein. Dadurch können Sie die Gesamtlautstärke des Verstärkers anpassen, während Verzerrungen vor dem Mischpult vermieden werden.

Was tun, wenn die PROTECT-Anzeige leuchtet?

Die PROTECT-Anzeige zeigt an, dass ein Schutz aktiviert ist (Temperatur, HF, DC, Back-EMF). Beim Einschalten leuchtet sie etwa 2 Sekunden, was normal ist. Wenn sie dauerhaft leuchtet, schalten Sie das Gerät aus, überprüfen Sie die Anschlüsse und die Belüftung. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker.

Wie hoch ist der Stromverbrauch des MADRAS M18?

Der typische Verbrauch beträgt 200 W. Das Netzteil akzeptiert Spannungen von 100 V bis 240 V, 50/60 Hz, mit automatischer Umschaltung. Verwenden Sie immer eine Steckdose mit Schutzkontakt.

Wie transportiere ich das Gerät sicher?

Der MADRAS M18 ist mit 4 robusten Tragegriffen und 4 professionellen Rollen ausgestattet. Neigen Sie es leicht und schieben Sie es auf den Rollen. Für einen stabilen Stapel verwenden Sie die vorgesehenen Aussparungen auf der Oberseite.

Wie reinige ich den Subwoofer?

Entstauben Sie regelmäßig Gitter und Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie niemals Flüssig- oder Scheuermittel. Vermeiden Sie das Blockieren der Lüftungsöffnungen.

Was tun bei durchgebranntem Sicherung?

Trennen Sie das Gerät vom Netz und ersetzen Sie die Sicherung durch ein identisches Modell (gleiche Nennstromstärke, Spannung und Auslöseeigenschaften). Wenn die Sicherung erneut durchbrennt, lassen Sie das Gerät von einem autorisierten Kundendienst überprüfen. Die Sicherungen befinden sich in der Nähe des Netzanschlusses.

BEDIENUNGSANLEITUNG MADRAS M18 DYNACORD

BEDIENUNGSCANLEITUNG

WICHTIGESICHERHEITSHINWEISE 9

WICHTIGESERVICEHINWEISE 9

BESCHREIBUNG 10

AUSPACKEN & GARANTIE 10

BEDIENELEMENTE 11

INPUT/OUTPUT 11

LEVEL 11

STATUS ANZEIGEN 12

POWER SCHALTER 12

NETZEINGANG 12

SPECIFICATIONS/TECHNISCHE DATEN 13

DIMENSIONS/ABMESSAGENGEN 14

BLOCKDIAGRAM 15

BEDIENUNGSCANLEITUNG

MADRAS M 18

WICHTIGESICHERHEITSHINWEISE 9

WICHTIGESERVICEHINWEISE 9

BESCHREIBUNG 10

AUSPACKEN & GARANTIE 10

BEDIENELEMENTE 11

INPUT/OUTPUT 11

LEVEL 11

STATUS ANZEIGEN 12

POWER SCHALTER 12

NETZEINGANG 12

SPECIFICATIONS/TECHNISCHE DATEN 13

DIMENSIONS/ABMESSAGENGEN 14

BLOCKDIAGRAM 15

Achtung - Der für Mains Out (Netzausgangsbuchse) angegebene Maximalstrom darf nicht überschritten werden. Gegebenenfalls sind die Stromaufnahmen der zusätzlichen Geräte zu addieren.

WICHTIGESICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu Lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungssowie Servicehinweise in der zum Gerät gezörenden Literatur aufmerksam machen.

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie die Anleitung sorgsam auf.
3. Beachen Sie sãmtliche Warnhinweise.
4. Beachten Sie die Anweisungen.
5. Betreiben Sie these Gerät nicht in der Näre von Wasser.
6. Verwenden Sie zur Reinigung ausschließlich ein trockenes Tuch.
7. Achten Sie darauf, dass die Belüftungsöffnungen nicht verspeirt sind. Beachachten Sie bei der Installation des Geräts die Anweisungen des Herstellers.
8. Setzen Sie das Gerät nicht der unmittelbaren Einwirkung von Hitzequellen, wie etwa Heizkörpern, Speicheröfen, Herden oder anderen Wärme abstrahlenden Komponenten (inklusive Endstufen) aus.
9. Setzen Sie die Sicherheit, die Ihnen ein Stecker mit eindeutig zugeordneter Polarität oder ein Schutzkontaktstecker bieten, nicht außer Kraft. Ein Stecker mit zugeordneter Polarität besitzt zwei Kontaktzungen, wobei die eine breiter ist als die andere. Ein Schutzkontaktstecker besitzt neben zwei Kontakten noch einen dritten Schutzkontaktstift (Erdung). Das Steckerdesign sowie der zusätzliche Kontakt dienen in erster Linie ihrer Sicherheit. Falls der im Lieferumfang befindliche Stecker nicht an der vorgesehenen Wandsteckdose angeschlossen werden kann, wenden Sie sichitte umgehend an einen Elektrofachmann.
10. Schützen Sie das Netzkabel vor Belastungen durch Betreten und vermeiden Sie, speziell an den stecker- sowie geräteitigen Anschlüssen, das Kabel zu knicken oder einzukommen.
11. Verwenden Sie ausschließlich vom Hersteller davon vorgesehenes Zubehör und Erweiterungen.
12. Verwenden Sie zusammen mit dieser Komponente nur vom Hersteller dazu vorgesehene oder andere geeignete Lastkarren, Stative, Befestigungsklammern oder Tische, die Sie zusammen mit dem Gerät erworben haben. Achten Sie beim Transport mittels Lastkarrens daraufuf, dass das transportierte Equipment und der Karren nicht umfallen und möglicherweise Personenund/oder Sachschäden verursachen können.

1. Trennen Sie das Gerät bei Gewitter oder, wenn Sie es über einen längeren Zeitraum nicht verwenden, vom Stromnetz.
2. Wenden Sie sich im Servicefall an einen qualifizierten Servicebetrieb. In folgenden Fällen sollenn Sie sich unbedingt umgehend an eine Servicewerkstatt wenden: das Gerät wurde in irgendeiner Art und Weise beschädigt (beispelseweise das Netzkabel oder der Netzstecker wurden beschädigt), Flüssigkeit oder ein Fremdkörper ist in das Geräteinnere eingedrungen, das Gerät wurde Regen oder hoher Luftfeuchtigkeit ausgesetzt, es kann nicht „normal" betrieben werden oder es wurde fallen gelassen.
3. Setzen Sie diese Komponente niemals Tropf- oder Spritzwasser aus und achten Sie stets darauf, dass keine mit Flüssigkeit gefüllten Objekte – wie etwa Vasen – auf dem Gerät platziert werden.
4. Trennen Sie den Netzstecker von der Wandsteckdose, um das Gerät komplett vom Stromnetz zu trennen.
5. Der Stecker des Netzkabels sollte stets leicht zugänglich sein und sich in einem einwandfrei betriebsbereiten Zustand befinden.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern bei einem Telex Handler abgegeben werden muss.

WICHTIGE SERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschliesslich für qualifiziertes Servicepersonal vorgesehen.

Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz -trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Geräst stromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und berührbaren Metalteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzuhalten.
5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind (Note), * d rufen nur durch Originalteile ersetzt werden.
6. Eigenmächtige Schaltungsänderungen)durfen nicht vorgenommen werden.
7. Die am Reparaturort gultigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

NOTE:

SAFETY COMPONENT ( MUST BE REPLACED BY ORIGINAL PART )

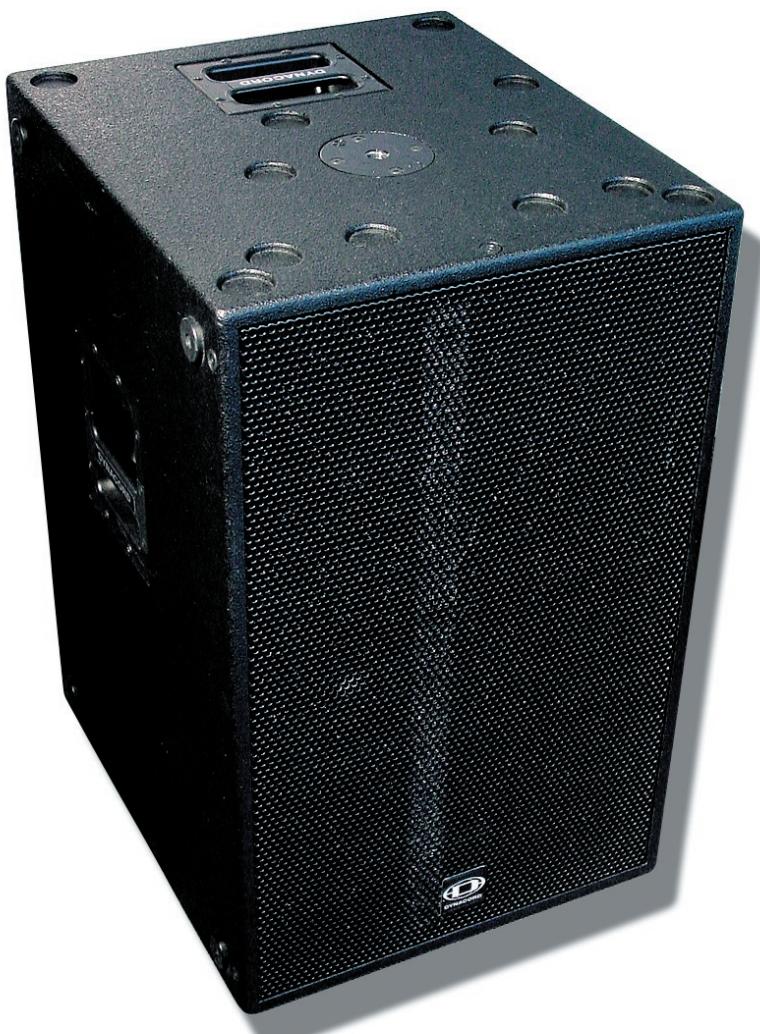

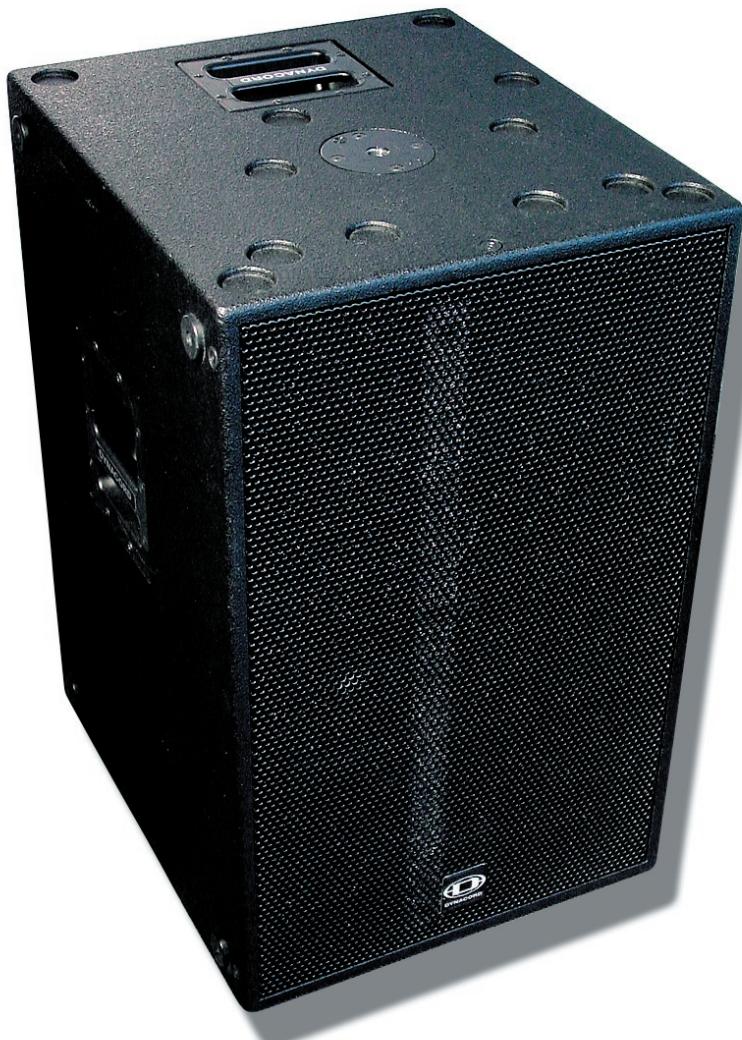

Herzlichen Glückwunsch! Sie haben sich mit dem MADRAS M18 von DYNACORD für ein Akti-ves Laufsprecherkabinett modernster Technologie entschieden.

Der MADRAS M 18 ist ein aktiver ventilierter Subwoofer mit eingebautem Controller und Electro-Voice EVX180B Woofer.

Durch den eingebauten Controller mit 124 Hz, 24dB/Okt. Linkwitz-Riley Charakteristik und den elektronisch symmetrierten XLR-Buchsen kann mit aktiven Topeilen, wie beispielese der MADRAS M 15 (Betriebsart Mid-High), auf einfache Weise ein aktives 3-Wegsystem aufgebaut werden. Frequenz- und Phasengang der MADRAS M 18 ermöglichen auch einen direkten Betrieb parallel zu geeigneten Fullrangeboxen. Dazu wird beispielese einfach ein Linesignal von einem separaten Mischpultausgang in den MADRAS M 18 Sub eingesgeist. Die Balance zwischen dem MADRAS M 18 Sub und den Topeilen kann dann vom Mischpult aus auf einfache Weise justiert werden.

Als Leistungsverträger kommt eine 800W High-Efficiency Class-H Endstufe zum Einsatz. Durch die konsequente Verwendung der Class H Technik wird die Verlustleistung, die Stromaufnahme aus dem Netz und das Gewicht des Verträgers deutlich reduziert. Die Endstufe ist konvektionsgekühlt, störende Lüftergeräusche treten also nicht auf.

Die vollelektronische THERMAL PROTECTION schütz den EVX180B Woofer vor thermischer Überlustung. Die MADRAS M 18 eignet sich deshalb auch besonderss für vielfältigste Rental Business Anwendungen unter schwierigsten Einsatzbedingungen. Das Birkenmultiplex Gehäuse ist mit schwarzem, extrem schlagzahem Strukturallack versiegelt, ein robustes, pulverbeschichtetes Stahlgitter schützt den Woofer vor mechanischer Beschädigung.

Die Stromversorgung erfolgt über eine verriegelbare PowerCon Netzverbindung. Ein PowerCon Netzausgang ist ebenfalls vorhanden. Das Audiosignal wird über eine XLR-Buchse zugeführrt und kann über eine weitere XLR Buchse zur{nachsten Box durch verbunden werden. Der elektronisch symmetrierte Eingang ist mit einem Levelregler zur Lautstärkanpassung ausgerüstet. Vier stabile Tragegriffe und vier professionelle Laufrollen ermögen einen bequemen Transport. Rastbohrungen erlauben problemloses, stabiles Stacking. Ein eingebauter Schraubflansch ermöglich die platzsparende Aufstellung zusammen mit Topteilen.

AUSPACKEN & GARANTIE

Öffnen Sie die Verpackung und entnahmen Sie den MADRAS M18. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, die Garantiekarte und eine Reglerabdeckung bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf.

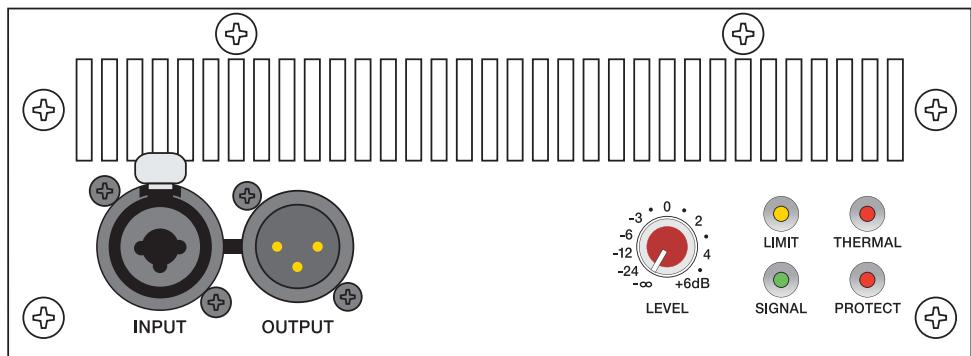

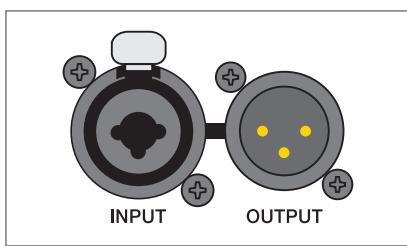

INPUT

Elektronisch symmetrischer Eingang für hochpegelige Signalquellen wie Mischpult- bzw. Signalprozessorausgänge. Der Anschluß kann damit wahlweise über Klinken- oder XLR-Stecker vorgenommen werden.

Achtung: Zur Vermeidung von Störgeräussen.
drehen Sie vor dem An- und Abstecken an den Eingängen den Level-Regler auf Linksanschlag.

OUTPUT

These Buchse dient zum "Weiterschleifen" des Eingangssignals und liegt direkt parallel zur Eingangsbuchse.

LEVEL

In dB skalerter Level-Regler zur Anpassung der Gesamtverstärkung der internen Endstufen. Zur Vermeidung von Verzerrungen in vorgeschalten Mischpulten sollen dieser Regler normalerweise zwischen 0dB und +6dB eingestellt werden.

LIMIT zeigt beim Aufleuchten an, dass Sie aktuell im Grenzbereich des Leistungsverstärkers fahren. Kurzzeitiges Aufleuchten ist unkritisch, da der Limiter im Leistungsverstärker Verzerrungen ausregelt. Dauerndes Aufleuchten führt zu Klangebinbussen und sollte durch Reduzierung der Ausgangslautstärke vermieden werden.

SIGNAL zeigt, dass ein Signal am Eingang anliegt.

THERMAL leuchtet auf, wenn die max. Ausgangsleistung der Endstufe, zur Vermeidung von Übertemperaturen zusückgere-gelt wird.

PROTECT leuchtet dann auf, wenn eine der umfangreichen Schutzschaltungen wie Übertemperatur-, Hochfrequenz-, Gleichspannung- oder Back-EMF-Schutzschaltung im Leistungsverträger aktiv ist. Um die Leistungsverträger vor Zerstörung zu schützen, werden im Protect Mode die Laufsprecher abgescheltet und der Eingang der Endstufe zurückgeregt. Beim Einschalten des Gerätes wird die PROTECT LED für ca. 2 Sekunden aufleuchten. Dies ist normal und zeigtlichen, dass alle Schutzmechanismen aktiviert sind.

POWER Schalter

Netzschalter zum Ein- und Ausschalten des Gerätes. Der Netzschalter ist beleucht, wenn das Gerät eingeschaltet ist. Sollte der Schalter nach dem Einsatzn nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt ist. Ist dies der Fall und trotzdem keine Funktion vorhanden, kontaktieren Sieitte ihren Fachhändler.

MAINS FUSE

Die Netzsicherung des Gerätes lost unter normalen Umständen nur bei einem Fehlerfall aus. Die Sicherung darf nur gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden. Sollte die Netzsicherung wiederholt durchbrennen, Kontaktieren Sieitte den Fachhändler, bei dem Sie das Gerät gekauft haben.

MAINS IN

Der Netzseitige Anschluß ist mit einer PowerCon-Buchse ausgeführrt. Ein passendes 5m langes Netzkabel, ebenfalls mit PowerCon-Stecker versehen, ist im Lieferumfang enthalten.

MAINS OUT

An diese PowerCon Netzausgangsbuchse können weitere MADRAS Kabinette, z.B. M15 oder M18, angeschlossen werden. Hierfür ist ein spezielles Kabel (PC150 oder PC800) notwendig.

Um netzseitige Überlastung zu vermeiden, sollenn nicht mehr als drei MADRAS Kabinette an einer Netzsteckdose (10A-16A) angeschlossen werden.
