Produkttyp	Regallautsprecher
Marke	B&W
Modell	CM6
Akustische Konfiguration	2-Wege
Anschlüsse	Bi-Wiring-Terminals mit Brücken, akzeptiert abisolierte Kabel
Mitgeliefertes Zubehör	4 Entkopplungsspitzen mit Kontermuttern, 2 Schaumstoffstopfen, 1 internationales Garantieheft
Verkabelungsoptionen	Bi-Wiring möglich (Brücken entfernen)
Empfohlene Aufstellung	Mindestabstand von 50 cm zur Wand; Abstand von mindestens 1,5 m zwischen den Lautsprechern; gleichseitiges Dreieck mit dem Hörbereich
Schutz vor Magnetfeldern	Empfindliche Gegenstände (Bildschirme, Disketten) mindestens 50 cm entfernt halten
Einspielzeit	Etwa 15 Stunden Betrieb bei mittlerer Lautstärke
Garantie	5 Jahre (2 Jahre für elektronische Komponenten)
Pflege des Gehäuses	Regelmäßiges Abstauben; ein weiches Tuch verwenden; keine Lösungsmittel verwenden; vor dem Sprühen eines Produkts das Gitter entfernen
Pflege des Gitters	Stoff mit einer Kleiderbürste reinigen, nachdem das Gitter entfernt wurde
Gebrauchshinweise	Niemals die Membranen der Lautsprecher berühren, insbesondere die Hochtöner
Verwendung der Spitzen	In die Einsätze unter dem Lautsprecher einschrauben, nachdem die Position eingestellt wurde; mit den Muttern sichern

Häufig gestellte Fragen - B&W CM6 B&W

Wie verkabelt man die B&W CM6 Lautsprecher im Bi-Wiring?

Entfernen Sie die beiden Brücken, die die Terminalpaare verbinden. Verwenden Sie zwei Kabel mit je zwei Leitern: eines für die oberen Anschlüsse (Hochtöner) und eines für die unteren Anschlüsse (Tieftöner). Schließen Sie das andere Ende an die entsprechenden Ausgänge des Verstärkers an, unter Beachtung der Polarität (+/-).

Welcher Mindestabstand sollte zwischen dem Lautsprecher und der Wand eingehalten werden?

Es wird empfohlen, die Schallwand des Lautsprechers (Vorderseite) mindestens 50 cm von der nächsten Wand entfernt zu halten. Ein zu geringer Abstand erhöht den Basspegel und kann die Klangqualität beeinträchtigen.

Wie kann man einen Bassüberschuss reduzieren, ohne die Lautsprecher von der Wand zu entfernen?

Stecken Sie die mitgelieferten Schaumstoffstopfen in die Lüftungsöffnungen auf der Rückseite des Lautsprechers. Dies dämpft den Pegel der tiefen Frequenzen.

Kann ich einen beliebigen Verstärker verwenden?

Es wird empfohlen, einen Verstärker zu wählen, dessen Leistung an die Impedanz und Empfindlichkeit der Lautsprecher angepasst ist. Fragen Sie Ihren Händler nach einem Kabel mit geringer Induktivität und einer Gesamtimpedanz unter dem in den technischen Daten empfohlenen Maximalwert.

Wie reinigt man die B&W CM6 Lautsprecher?

Stauben Sie das Gehäuse mit einem weichen Tuch ab. Für eine gründlichere Reinigung entfernen Sie das Gitter vorsichtig, indem Sie es abziehen. Sprühen Sie das Reinigungsmittel auf ein Tuch, niemals direkt auf den Lautsprecher. Reinigen Sie das Gitter mit einer Kleiderbürste. Berühren Sie niemals die Membranen der Lautsprecher.

Was tun, wenn der Klang an Klarheit mangelt oder zu aggressiv ist?

Passen Sie die Position der Lautsprecher an: Nähern Sie sie an, um das Mittenzentrum zu stärken, entfernen Sie sie von den Wänden, um die Bässe zu reduzieren. Wenn der Klang zu aggressiv ist, fügen Sie absorbierende Materialien hinzu (schwere Vorhänge). Ist er gedämpft, reduzieren Sie diese. Überprüfen Sie auch auf Flatterechos.

Wie reiche ich einen Garantieanspruch ein?

Wenn Sie das Gerät im Kaufland verwenden, wenden Sie sich an den autorisierten B&W-Händler, bei dem Sie es gekauft haben. Wenn Sie es in einem anderen Land verwenden, wenden Sie sich an den nationalen B&W-Vertrieb in Ihrem Wohnsitzland. Sie müssen das abgestempelte Garantieheft oder die Originalrechnung vorlegen.

Warum sollte man die Membranen der Lautsprecher nicht berühren?

Die Membranen, insbesondere die der Hochtöner, sind sehr empfindlich. Ein Kontakt kann sie dauerhaft beschädigen und die Klangqualität beeinträchtigen.

Wie lange ist die empfohlene Einspielzeit?

Die Lautsprecher benötigen etwa 15 Stunden Betrieb bei mittlerer Lautstärke, damit die Sicken der Lautsprecher ihre optimalen mechanischen Eigenschaften erreichen. Die Leistung verbessert sich allmählich.

Wie verwendet man die mitgelieferten Spitzen?

Nachdem Sie die endgültige Position festgelegt haben, schrauben Sie zuerst die Kontermuttern ganz auf das Gewinde der Spitze, dann schrauben Sie die Spitze in die Einsätze unter dem Gehäuse. Passen Sie die Höhe an, damit der Lautsprecher stabil steht, und ziehen Sie dann die Muttern gegen das Gehäuse fest. Bei hartem Boden legen Sie Schutzkappen auf.

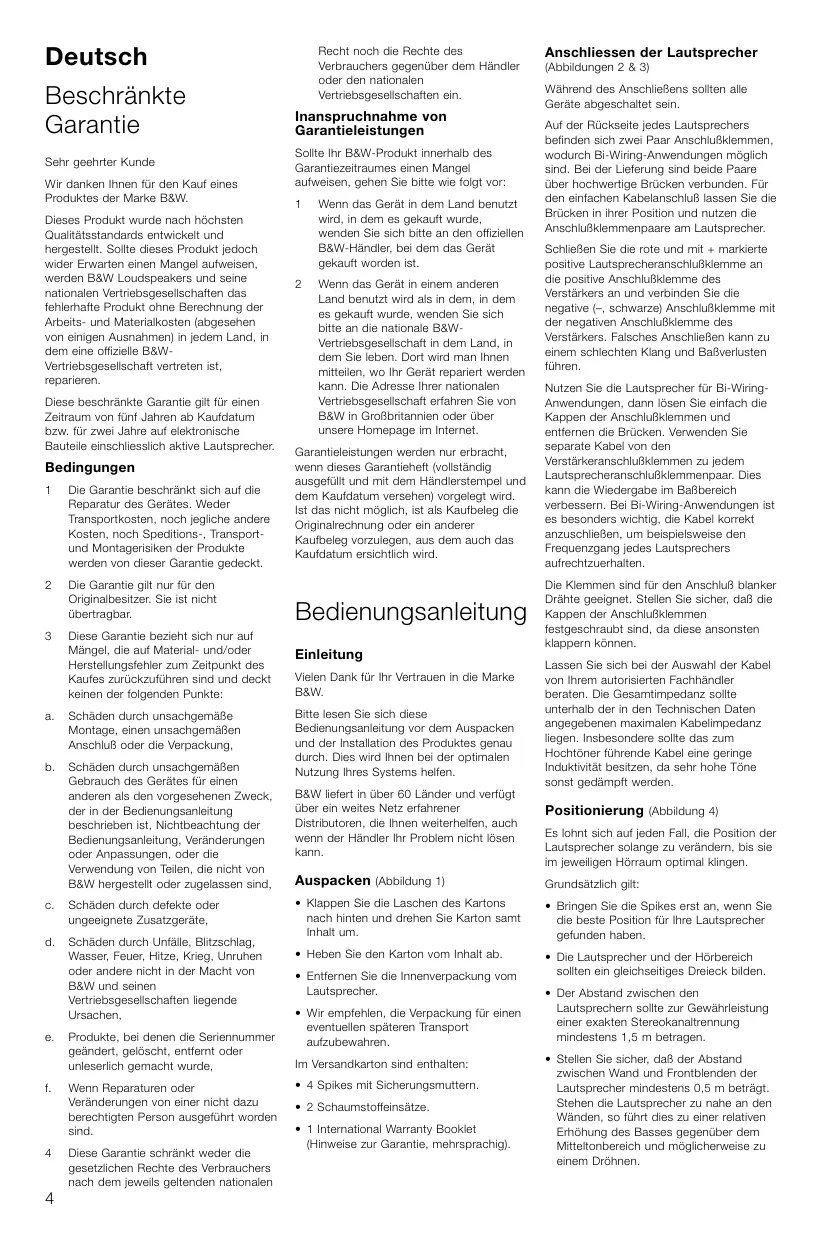

BEDIENUNGSANLEITUNG B&W CM6 B&W

Beschränkte Garantie ...4

Bedienungsanleitung.....4

Espanol

Beschränkte Garantie

Sehr geehrter Kunde

Wir danken Ihnen für den Kauf eines Produktdes der Marke B&W.

Dieses Produkt wurde nach hochsten Qualitätsstandards entwickelt und hergestellt. Sollte these Produkt jedoch wider Erwarten einen Mangel aufweisen, werden B&W Loudspeakers und seine nationalen Vertriebsgesellschafts das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jeder Land, in dem eine officielle B&W-Vertriebsgesellschaft vertreten ist, reparieren.

These beschränkte Garantie gilt für einen Zeitraum von fünf Jahren ab Kaufdatum bzw. für zwei Jahre auf elektronische Bauteile einschließlich aktive Laufsprecher.

Bedingungen

1 Die Garantie beschrankt sich auf die Reparatur des Gerätes. Weder Transportkosten, noch jegliche andere Kosten, noch Speditions-, Transport- und Montagerisiken der Produkte werden von dieser Garantie gedeckt.
2 Die Garantie gilt nur fur den Originalbesitzer. Sie ist nicht übertragbar.
3 These Garantie bezieht sich nur auf Mängel, die auf Material- und/oder Herstellungsehler zum Zeitpunkt des Kaufes darüberzuführen sind unddeckt keinen der folgenden Punkte:
a. Schäden durch unsachgemäß Montage, einen unsachgemäß Anschluß oder die Verpackung,
b. Schäden durch unsachgemäß Gebrauch des Gerätes für einen anderen als den vorgesehenen Zweck, der in der Bedienungsanleitung beschrieben ist, Nichtbechtung der Bedienungsanleitung, Veränderungen oder Anpassungen, oder die Verwendung von Teilen, die nicht von B&W hergestellt oder zugelassen sind,
c. Schäden durch defekte oder ungegenete Zusatzgerade,
d. Schäden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, Unruhen oder andere nicht in der Macht von B&W und seinen Vertriebsgesellschaften liegende Ursachen.
e. Produkte, bei denen die Seriennummer geändert, gelöscht, enternaft oder unlesierlich geschammt wurde,
f. Wenn Reparaturen oder Veränderungen von einer nicht dazu berechtigten Person ausgeführrt worden sind.
4 These Garantie schrankt wager die gesetzlichen Rechte des Verbrauchers nach dem jeweils geltenden nationalen

Recht noch die Rechte des Verbrauchers gegenüber dem Handler oder den nationalen Vertriebsgesellschaften ein.

Inanspruchnahme von Garantieleistungen

Soltte Ihr B&W-Produkt innerhalb des Garantiezeitraumes einen Mangel aufweisen, gehen Sie bitte wie folgt vor:

1 Wenn das Gerät in dem Land benutzt wird, in dem es gekauft wurde, wenden Sie sichitte an den officiellen B&W-Handler, bei dem das Gerät gekauft worden ist.
2 Wenn das Gerät in einem anderen Land benutzt wird als in dem, in dem es gekauft wurde, wenden Sie sichitte an die nationale B&W-Vertriebsgesellschaft in dem Land, in dem Sie leben. Dort wird man ihrenmittellen, wo Ihr Gerät repariert werden kann. Die Adrese ihrer nationalen Vertriebsgesellschaft erfahren Sie von B&W in Großbritannien oder über unsere Homepage im Internet.

Garantieleistungen werden nur erbracht, wenn ces des Garantieheft (vollständig ausgefüllt und mit dem Handlsterpmel und dem Kaufdatum versehen) vorgelegt wird. Ist das nicht möglich, ist als Kaufbeleg die Originalrechnung oder ein anderer Kaufbeleg vorzulegen, aus dem auch das Kaufdatum ersichtlich wird.

Bedienungsanleitung

Einleitung

Vielen Dank für Ihr Vertrauen in die Marke B&W.

Bitte lessen Sie sich diese Bedienungsanleitung vor dem Auspacken und der Installation des Produktes genau durch. Dies wird Ihnen bei der optimalen Nutzung Ihres Systems halten.

B&W liefert in über 60 Länder und verfügt über ein weites Netz erfahrner Distributoren, die Ihnen weiterhelfen, auch wenn der Handler Ihr Problem nicht losen kann.

Auspaken (Abbildung 1)

• Klappen Sie die Laschen des Kartons nach halten und drehen Sie Karton somt Inhalt um.
• Heben Sie den Karton vom Inhalt ab.
• Entfernen Sie die Innverpackung vom Lautspeicher.
• Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren.

Im Versandkarton sind enthalten:

• 4 Spikes mit Sicherungsmuttern.
• 2 Schaumstoffeinsätze.
• 1 International Warranty Booklet (Hinweisige zur Garantie, mehrsprachig).

Anschliessen der Lautsprecher (Abbildungen 2 & 3)

Während des Anschiebens sollen alle Geräte abgeschaltet sein.

Auf der Rückseite eines Lautsprechers befinden sich zwei Paar Anschlußklemmen, wodurch Bi-Wiring-Anwendungen möglich sind. Bei der Lieferung sind beiden Paare über hochwertige Brücken verbunden. Für den eifchen Kabelansluß halten Sie die Brücken in ihrer Position und nutzen die Anschlußklemmenpaare am Lautsprecher.

Schlieben Sie die rote und mit ^+ markierte positive Lautsprecheranschlussklemme an die positive Anschlußklemme des Verständen an und verbinden Sie die negative (-, Schwarze) Anschlußklemme mit der negativen Anschlußklemme des Verständern. Falsches Anschlieben kann zu einem schlechten Klang und Baßverlusten führen.

Nutzen Sie die Lautspricher für Bi-Wiring-Anwendungen, dann lose Sie einfach die Kappen der Anschlußklemmen und entfern den Brücken. Verwenden Sie separates Kabel von den Verständerkanslußklemmen zu jeder Lautspricheranslußklemmenpaar. Dies kann die Wiedergabe im Baßbereich verbessern. Bei Bi-Wiring-Anwendungen ist es besonders wichtig, die Kabel korrett anzuschlieben, um beispielewe den Freqenzgang jedem Lautsprachers aufrechtzuerhalten.

Die Klemmen sind fur den Anschluß blanker
Drachte geeignet. Stellen Sie sichere, daß die
Kappen der Anschlußklemmen
festgeschraubt sind, da diese ansonsten
klappern können.

Lassen Sie sich bei der Auswahl der Kabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz solle unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere solle das zum Hochtöner führende Kabel eine gering Induktivität besitzen, da sehr hohe Töne sonst gedämpf werden.

Positionierung (Abbildung 4)

Es lohn't sich auf jeder Fall, die Position der Laustsprecher solange zu verändern, bis sie im jeweiligen Hörraum optimal klingen.

Grundsatzlich gilt:

• Bringen Sie die Spikes erst an, wenn Sie die Beste Position für ihre Lausprecher gegunden haben.
  Die Lautspruchener und der Horbereich sollenen ein gleichseitiges Dreieck bilden.
• Der Abstand zwischen den Lautspruchern sollte zur Gewährleistung einer exakten Stereokanalternnung mindestens 1,5m betragen.
• Stellen Sie sicher, daß der Abstand zwischen Wand und Frontblenden der Laufsprecher mindestens 0,5 m beträgt. Stehen die Laufsprecher zu nahe an den Wänden, so führt dies zu einer relativen Erhöhung des Basses gegenüber dem Mitteltonbereich und möglicherweise zu einem Dröhnchen.

Magnetische Streufelder

Die Lautspeicherchassis erzeugen ein magnetisches Streufeld. Daher empfehlen wir, einen Mindeststand von 0,5 m zwischen magnetisch empfindlichen Artikeln (Disketten, Scheckkarten, mechanischen Armbanduhren, Audio- und Videobändern usw.) und Lautspeicher zu bewahren.

Feinabstimmung

Prufen Sie vor der Feinabstimmung Ihres Systems nochomal, ob alle Verbindungen richtig hergestellt wurden und alle Kabel richtig angeschlossen sind.

Steth das Baßniveau nicht im Einklang mit der Freqenz, so ist dies auf starke Resonanzen im Raum zürückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörerposition können eine erhebliche Wirkung auf die wahrenommene Klangqualität haben. So ändert sich die Klangqualität beispielsweise, wenn die Lautsprecher an eine andere Wand gestellt werden. Auch große Möbelstücke können erhebliche Auswirkungen haben.

Ein großerer Abstand zwischen Lautsprichern und Wänden führt zu einer Reduzierung des Baßniveau. Der Raum hinter den Lautsprichern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Baßniveau erhöht, wenn die Lautspricher bisher an die Wände gestellt werden.

Möchten Sie das Baßniveau reduzieren, ohne den Abstand zwischen Lautsprechen und Wand zu vergrößen, setzen Sie einen der(die) im Lieferumfang enthaltenen Schaumstoffeinsätze in die Baßreflexöffnung(en) am Lautsprecher ein (Abbildung 6).

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher naher zusammen oder schrag so auf, daß sie in Richtung Hörbereich zeigen (Abbildung 5).

Ist der Klang zu schrill, hilft die Verwendung.
weicher Einrichtungsgegenstände (wie z.B.
schwerer Vorhange). Umgekehrt sollte man bei dumpfem, leibsoern Klang die
Verwendung solcher
Einrichtungsgegenstände auf ein Minimum
reduzieren.

Prufen Sie den Raum auf Mehrfachechos. Klatschen Sie in die Hände und horen Sie, ob Echos auftreten. Diese Echos konnen den Klang verschl承担责任. Hilfreich sind hier unregelmäßige Oberflächen wie z.B. Regale oder große Möbelstücke.

Die Lautsprecher müssen fest auf dem Boden stehen. Befestigen Sie die beiliegenden Spikes möglichst erst dann, wenn Sie die optimale Position für ihre Lautsprecher gefunden haben. Die Spikes sind so ausgelegt, daß sie durch den Teppich hindurchgeheden und auf der Bodenoberfläche auflagen. Drehen Sie zunachst die Sicherungsmuttern komplett auf die Spikes und anschließend die Spikes vollständig in die Gewinde am Gehäuseboden. Soltte ein Lautsprecher wackeln,lös Sie die beiden nicht auflagenden Spikes, bis der Lautsprecher fest auf dem Boden stiert. Befestigen Sie

nun die Spikes, indem Sie die Sicherungsmuttern gegen das Gehäuse festziehen. Befindet sich unter den Lautsprechnk neke Teppich und möchten Sie ein Verkatzen der Bodenoberflache verhinden, legen Sie eine Schutzscheibe zwischen Spike und Boden.

Einlaufphase

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautspechers. Werde der Lautspecher in einer kühlen Umgebung gelagert, so wird es eine Zeit dauern, bis die Dampfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautspecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, daß es eine Woche dauert, bis sich die Lautspecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Pflege

Die Gehäuseoberflüche muß in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfernen Sie vor dem Reinigen zunachst vorsichtig die Abdeckung vom Gehäuse. Sprühren Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Der Stoff kann nach dem Entfernern der Abdeckung mit einer normalen Kleiderbürste gereinigt werden.

Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschäftigungen führen kann. Dies gilt vor allem für den Hochtöner.
