BEDIENUNGSANLEITUNG SPORT N MOVE KIDDY
- Allgemeine Sicherheitshinweise 3
- Auspacken 5
- Erstaufbau der Elemente 5
3.1 Auffalten des Chassis 5
3.2.1 Montage der Rader (3-Rad version). 6
3.2.2 Montage der Rader (4-Rad Version) 7 - Einstellungen am Chasis 8
4.1 Zusammenfalten des Chassis 8
4.2 Einstellung des Schiebers 9
4.3 Einstellung der Bremse 9
4.4 Arretieren des/der Vorderrades/-rader 10
4.4.1 Arretieren des Vorderrades (3-Rad Version) 10
4.4.2 Arretieren der Vorderrader (4-Rad Version) 10
4.5 Abnehmen der Hinterrader (3-Rad und 4-Rad Version) 11
4.6 Abnehmen des/der Vorderrades/-rader 11
4.6.1 Abnehmen des Vorderrades der 3-Rad Version 11
4.6.2 Abnehmen der Vorderrader der 4-Rad Version.. 12 - Verwendung mit Babyschale 12
5.1 Montage der Adapter und Babyschale auf dem Chassis 12
5.2 Abnehmen der Babyschale 14
5.3 Abnehmen der Adapter vom Chassis 14 - Verwendung mit Babywanne 14
6.1 Erstafbau der Babywanne 14
6.2 Montage der Babywanne auf dem Chassis 15
6.3 Abnehmer der Babywanne vom Chassis 15
6.4 Einstellung des Tragebügels/Sonnendachs 16 - Verwendung mit Sitzeinheit 16
7.1 Montage der Sitzeinheit auf dem Chassis 16
7.2 Abnahmen der Sitzeinheit vom Chassis 17
7.3 Einstellung des Sonnendachs 17
7.4 Einstellung der Fußstütze 18
7.5 Einstellung der Liege-/Sitzposition 18
7.6 Abnehmen und anbringen des Bauchbugels 19
7.7 Sichern des Kindes mit dem 5-Punkt-Gurtsystem 19
7.7.1 Öffnen und weiten des 5-Punkt-Gurtsystems 19
7.7.2 Anschnallen des Kindes 20 - Pflege 20
8.1 Pflege des Chassis 20
8.2 Pflege der Babywanne 20
8.3 Pflege der Sitzeinheit 21 - Garantie 21

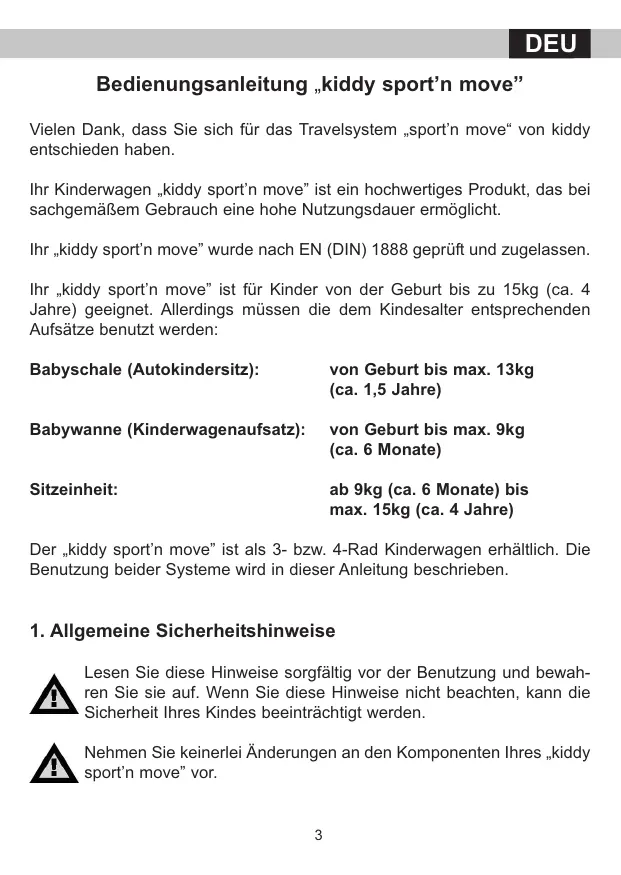

Bedienungsanleitung „kiddy sport'n move"
Vielen Dank, dass Sie sich für das Travelsystem „sport'n move" von kiddy entschieden haben.
Ihr Kinderwagen „kiddy sport'n move" ist ein hochwertiges Produkt, das bei sachgemäßem Gebrauch eine hohe Nutzungsdauer erhögt.
Ihr „kiddy sport'n move" wurde nach EN (DIN) 1888 geprüft und zugelassen.
Ihr „kiddy sport'n move" ist für Kinder von der Geburt bis zu 15kg (ca. 4 Jahre) geeignet. Allerdings müssen die dem Kindesalter entsprechenden Aufsätze benutzt werden:
Babyschale (Autokindersitz):
von Geburt bis max. 13kg (ca. 1,5 Jahre)
Babywanne (Kinderwagenaufsatz):
von Geburt bis max. 9kg (ca. 6 Monate)
Sitzeinheit:
ab 9kg (ca. 6 Monate) bis max. 15kg (ca. 4 Jahre)
Der „kiddy sport'n move" ist als 3- bzw. 4-Rad Kinderwagen erhältlich. Die Benutzung beider Systeme wird in dieser Anleitung beschreiben.
1. Allgemeine Sicherheitschinweise
Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihr's Kindes beeinträchtigt werden.
Nehmen Sie keinerlei Änderungen an den Komponenten Ihres „kiddy sport'n move" vor.
Überprüfen Sie alle Elemente und Verriegelungen sowie deren sichere Verrastung vor jeder Benutzung. Achten Sie darauf, dass sich keine Schrauben oder Nieten lockern oder losen.
Prufen Sie die Bremsen und die Räder regelmäßig auf korrekte Funktion. Falls ein Rad quietscht, kann es mit Silikon- oder Feinmechanikol geschmiert werden.
Lassen Sie Ihr Kind niemals unbeaufsichtigt in Ihr „kiddy sport'n move".
Arretieren Sie vor dem Hineinsetzen des Kindes (der Babyschale) und vor dem Herausnehmer immer die Feststellbremse.
Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.
Der Gepäckkorb darf mit maximal 5kg Zusatzgewicht belastet werden.
Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.
Verwenden Sie ihren „kiddy sport'n move" niemals auf Treppen oder Rolltreppen.
Die Verwendung Ihres „kiddy sport'n move" als Spielzeug ist strengstens untersagt.
Es dürfen nur vom Hersteller zugelassene Ersatz- sowie Zubehörteile verwendet werden.
Ihr "kiddy sport'n move"arf ausschließlich fur den Transport eines Kindes verwendet werden.
2. Auspacken
Wegen Erstickungsgefahr muss das Verpackungsmaterial unbedingt von Kindern ferngehalten werden.
3. Erstaufbau der Elemente
3.1 Auffalten des Chassis

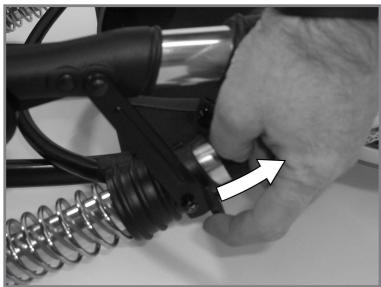

Abb. 1
Öffnen Sie den Verriegelungshaken seitlich am Chassis (Abb. 1).

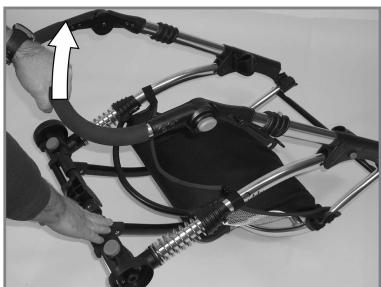

Abb. 2
Ziehen Sie den Schiebegriff nach oben (Abb. 2) und das Chassis faltet sich auf.
Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind.
3.2.1 Montage der Räder (3-Rad Version)
Abb. 3

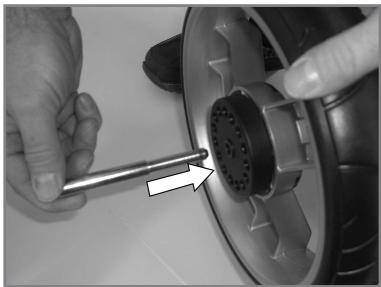

Stecken Sie beiden Achsen der Hinterträder voninnen in die Felgen (Abb. 3).
Achten Sie darauf, dass die Achse in den Felgen verra-stet und fest sitzt.
Abb. 4
Schieben Sie nun beiden Achsen (linke und rechte Seite) der Hinterträder in die Naben des Chassis ein (Abb. 4).
Überprüfen Sie durch seitlichen Ziehen nach außen, ob beiden Räder verrastet und mit dem Chasis verbunden sind.
Abb. 5
Schieben Sie nun den U-förmigen Bügel in die Führungen am Vorderrad (Abb. 5) bis beiden Bolzen einrasten.
Abb. 6
Steen Sie nun die Drehache des Vorderrades in Aufnahme vorn am Chassis (Abb. 6).
Prüfen Sie durch Ziehen am Rad nach unten, ob die Drehachse korrekt verrastet ist.
3.2.2 Montage der Räder (4-Rad Version)
Abb. 7

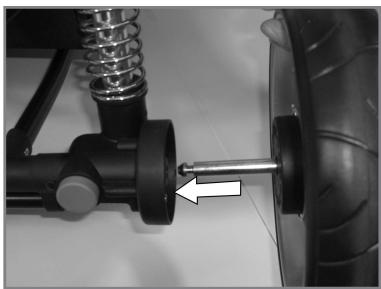

Schieben Sie beide Achsen (linke und rechte Seite) der Hinterträder in die Naben des Chassis ein (Abb. 7).
Überprüfen Sie durch seitliches Ziehen nach außen, ob weitere Räder verrastet und mit dem Chasis verbunden sind.
Abb. 8
Stecken Sie nun die Drehachsend der Vorderträder in die Aufnahmen am Chassis (Abb. 8).
Das mit "L" gekennzeichne Rad muss in die linke Aufnahme (gesehen in Fahrrichtung), das mit "R" gekennzeichne in die Rechte.
Prufen Sie durch Ziehen am Rad nach unter, ob die Drehachse korrekt verrastet ist.
4. Einstellungen am Chassis
4.1 Zusammenfalten des Chassis
Ihr kiddy sport'n move kann mit der in Fahrrichtung montierten Sitzeinheit zusammen gefalten werden. Falls Sie den Kinderwagen mit Sitzeinheit entgegen der Fahrrichtung, mit Babyschale oder mit Carrycot benutzen, müssen die Aufsätze vor dem Falten abgenommen werden.

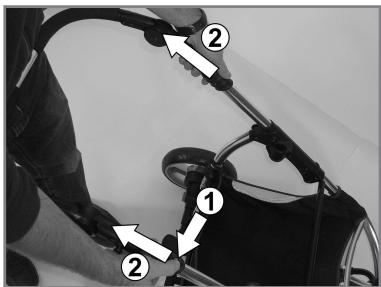

Abb.9
Um das Chassis zusammen zu falten, müssen Sie die graue Taste gedrückten (Abb. 9; Ziff. 1) und anschließend die beiden Entriegelungsgriffe nach hintern ziehen (Abb. 9; Ziff. 2).
Abb. 10

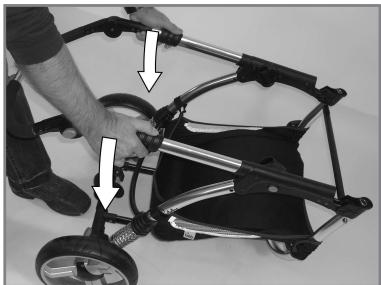

Drucken Sie nun den Schieber nach unter (Abb. 10) und das Chassis fal-tet sich automatisch zusammen.
Achten Sie darauf, dass Sie oder Ihr Kind nicht die Finger in beweglichen Teilen einquetschen.

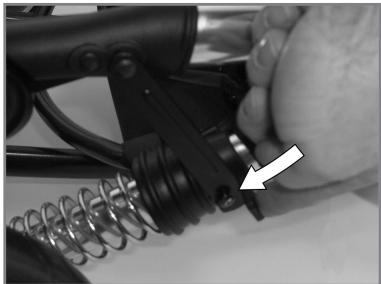

Abb. 11
Schlieben Sie nun den Verriegelungshaken (Abb. 11).
Jetzt können Sie Ihr sport'n move transportieren.
Um Ihr kiddy sport'n move wieder aufzufalten gehen Sie wie in Punkt 3.1 beschreiben vor.
4.2 Einstellung des Schiebers
Abb. 12
Um den Schieber einzustellen, mussen Sie beiden grauen Tastengleichzeitig gedrückt halten (Abb. 12; Ziff. 1) und anschließend den Schieber in die gewünschte Position drehen (Abb. 12; Ziff. 2).
4.3 Einstellung der Bremse
Abb. 13
Zum Einstellen der Bremse drücken Sie auf das Pedal der Hinterseite (Abb. 13; Ziff. 1).
Um die Bremse wieder zu losen, drucken Sie die Vorderseite des Pedals (Abb. 13; Ziff. 2).
4.4 Arretieren des/der Vorderrades/-rader
4.4.1 Arretieren des Vorderrades der 3-Rad Version
Um das Vorderrad zu arretieren,
müssen Sie es in "geradeaus"
Stellung bringen und anschließend den Feststellkranz drehen (Abb. 14)
bis das Rad einrastet.
Abb. 14
Um die Bewegung des Rades wieder freiizugeben, drehen Sie den Feststellkranz in die andereichtigung.

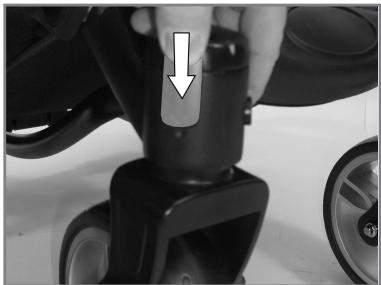

4.4.2 Arretieren der Vorderrader der 4-Rad Version
Um die Vorderäder zu arretieren, müssen Sie sie in "geradeaus" Stellung bringen und anschließend die Feststelltasten nach unten schieben (Abb. 15) bis die Tasten einrasten.
Abb. 15
Um die Bewegung der Räder wieder freiizugeben, schiben Sie die Feststelltasten wieder nach oben.

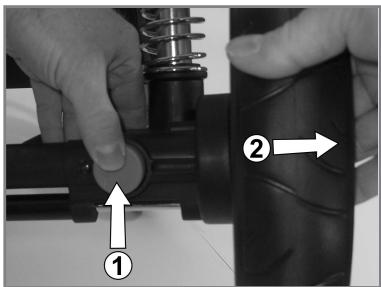

4.5 Abnehmer der Hinterräder (3-Rad und 4-Rad version)
Um die Hinterräder abnehmer zu küssen, halten Sie die graue Entriegelungstaste gedrückt (Abb. 16; Ziff. 1) und ziehen Sie die Räder nach außen hin ab (Abb. 16; Ziff. 2).
Abb. 16
Um die Räder wieder zu montieren, gehen Sie wie in Punkt 3.2.1 bzw. 3.2.2 beschreiben vor.
4.6 Abnehmen des/der Vorderrades/-rader
4.6.1 Abnehmer des Vorderrades der 3-Rad Version

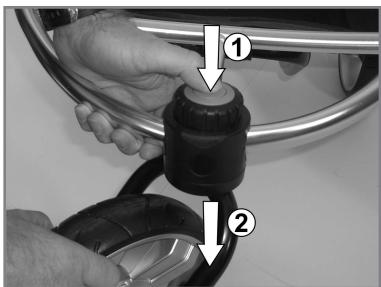

Um das Vorderrad abnehmen zu küssen, halten Sie den Entrastknopf gedrückt (Abb. 17; Ziff. 1) und zieren Sie anschließend das Rad nach unter hin ab (Abb. 17; Ziff. 2).
Abb. 17
Um das Rad wieder zu montieren, gehen Sie wie in Punkt 3.2.1 beschreiben vor.

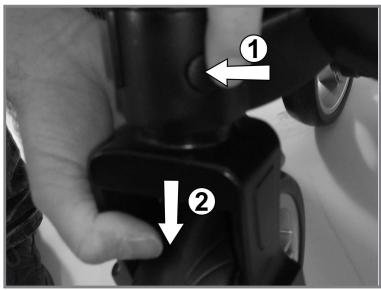

4.6.2 Abnehmer der Vorderträder der 4-Rad Version
Um das Vorderrad abnehmer zu küssen, halten Sie den Entrastknopf gedrückt (Abb. 18; Ziff. 1) und zieren Sie anschließend das Rad nach unter hin ab (Abb. 18; Ziff. 2).
Verfahren Sie in gleicher Weise auf der zweiten Seite.
Abb. 18
Um die Räder wieder zu montieren, gehen Sie wie in Punkt 3.2.2 beschreiben vor.
5. Verwendung mit Babyschale
5.1 Montage der Adapter und Babyschale auf dem Chassis
Klappen Sie ihren "kiddy sport'n move" wie in Punkt 3.1 auseinander und betätigten Sie die Feststellbremse.

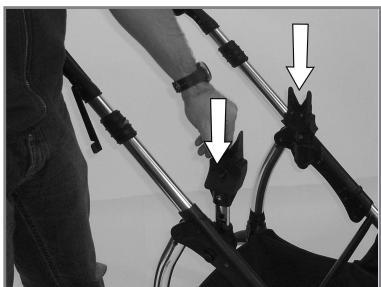

Stecken Sie beiden Adapter in die Führungen am Chassis bis sie einrasten und fest sitzen (Abb. 19).
Abb. 19

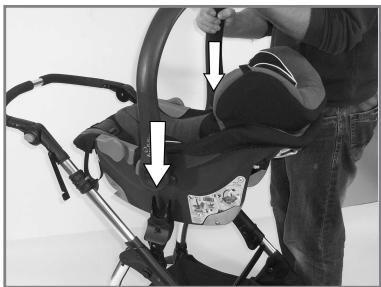

Abb. 20
Stellen Sie sicher, dass Ihr Kind in der Babyschale entsprechend deren Bedienungsanleitung angeschnlt wurde.
Steen Sie nun die Babyschale auf\ beide Adapter auf (Abb. 20).
Die Babyschale kann in und entgegen der Fahrrichtung benutzt werden.
Abb. 21
Halten Sie nun beide Entriegelungsknöfe am Tragebügel der Babyschale gedrückt (Abb. 21).
Abb. 22

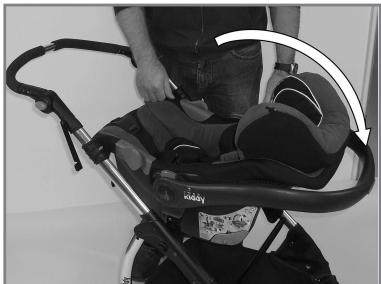

Drehen Sie den Tracebügel der Babyschale (Abb. 22) so welt nach vorn bis die Entriegelungsknöpfewider einrasten.
Auch bei vorwärts gerichteter Montage der Babyschale muss der Tragebügel zum Arretieren nach vorn gedreht werden.
Es ist vor Gebrauch zu überprüfen, dass die Adapter sowie die Babyschale korrekt eingerastet sind.
5.2 Abnehmer der Babyschale
Halten Sie beiden Entriegelungsköpfe am Tragebügel der Babyschale gedrückt und und drehen Sie den Bügel in die Tragedstellung.
Achten Sie darauf, dass beiden Entriegelungskönfe wieder einrasten.
Nun kann die Babyschale nach oben hin abgenommen werden.
5.3 Abnehmer der Adapter vom Chassis

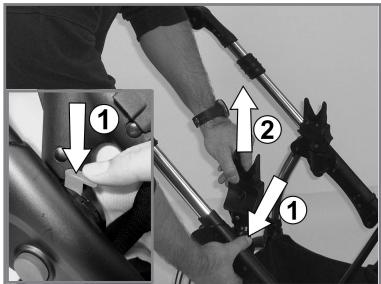

Abb. 23
Halten Sie den Entriegelungsknopf seitlich am Chassis gedrückt (Abb. 23; Ziff. 1) und zieren Sie den Adapter vom Chassis ab (Abb. 23; Ziff. 2).
Nehmen Sie den zweiten Adapter in gleicher Weise ab.
6. Verwendung mit Babywanne
6.1 Erstafbau der Babywanne

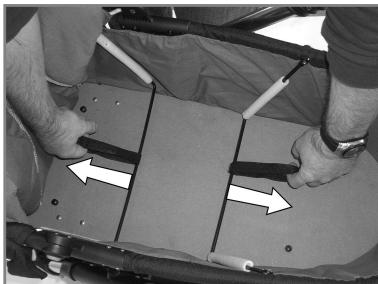

Abb. 24
Entfernen Sie die Matratze und den Stoffbezug vom Rand der Babywanne.
Ziehen Sie die beiden Stützbügel nach außen bis sie an den Halterungen einrasten.
Beziehen Sie den Rand der Babywanne wieder und legen Sie die Matratze ein.
6.2 Montage der Babywanne auf dem Chassis
Die Babywannearfauschlieftlichfur Kinder von Geburt bis ca.6 Monate(max.9kg)benutztwerden.
Klappen Sie ihren "kiddy sport'n move" wie in Punkt 3.1 beschreiben auseinander und betätigten Sie die Feststellbremse.
Falls Sie die Babyschalenadapter verwendet haben, müssen diese von Chassis abgenommen werden.
Warning: Nur Matratzen bis 30mm Dicke einlagen.
Abb. 25

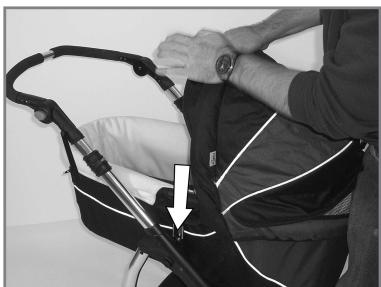

Stecken Sie beiden Haltearme der Babywanne (links & rechts) in die Führungen am Chassis bis sie einrasten und fest sitzen (Abb. 25).
Es ist vor Gebrauch zu überprüfen, dass die Führungsarme der Babywanne korrekt eingera-stet sind.

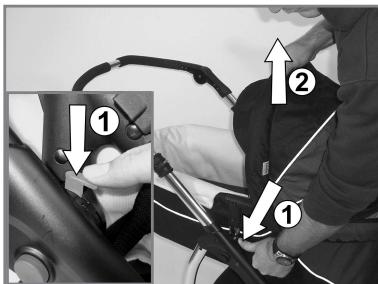

6.3 Abnehmen der Babywanne vom Chassis
Abb. 26
Halten Sie die Entriegelungsknöpfseitlich links und rechts am Chassis gedrückt (Abb. 26; Ziff. 1) und zieren Sie die Babywanne vom Chassis ab (Abb. 26; Ziff. 2).

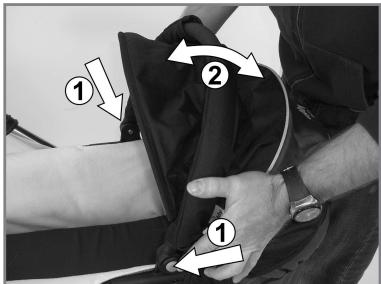

6.4 Einstellung des Tragebügels/Sonnendachs
Abb. 27
Halten Sie die beiden Knöpfle links und rechts am Tragebügel gedrückt (Abb. 27; Ziff. 1) und drehen Sie anschließend den Tragebügel in die gewünschte Position (Abb. 27; Ziff 2).
Wenn die Babywanne getragen wird, mussen beide Entriegelungsknöffe eingerastet sein.
7. Verwendung mit Sitzeinheit

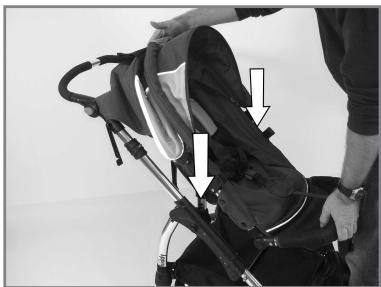

7.1 Montage der Sitzeinheit auf dem Chassis
Die SitzeinheitarfachschlieBlichfur Kinder von ca.6 Monaten (mind. 9kg) bis 4 Jahren (max. 15kg) benutzt werden.
Klappen Sie ihren "kiddy sport'n move" wie in Punkt 3.1 auseinander und betätigten Sie die Feststellbremse.
Falls Sie die Babyschalenadapter werwendet haben, müssen diese von Chassis abgenommen werden.
Abb. 28
Die Sitzeinheit kann in oder entgegen der Fahrrichtung benutzt werden.
Stecken Sie beiden Haltearme der Sitzeinheit (links & rechts) in die Führungen am Chassis bis sie einrasten und fest sitzen (Abb. 28).
Es ist vor Gebrauch zu überprüfen, dass die Führungsarme der Sitzeinheit korrekt eingerastet sind.

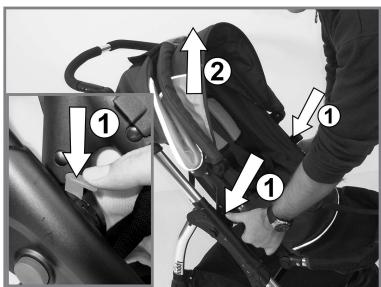

7.2 Abnehmer der Sitzeinheit vom Chassis
Abb. 29
Halten Sie die Entriegelungsknöpfse seitlich links und rechts am Chassis gedrückt (Abb. 29; Ziff. 1) und zieren Sie die Sitzeinheit vom Chassis ab (Abb. 29; Ziff. 2).
7.3 Einstellung des Sonnendachs

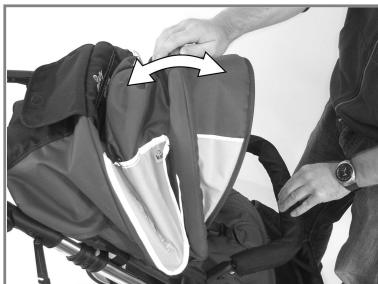

Abb. 30
Das Sonnendach ist frei beweglich und kann durch Drehen des Sonndachbuggels (Abb. 30) in die gewünschte Stellung gebracht werden.
7.4 Einstellung der Fußstütze

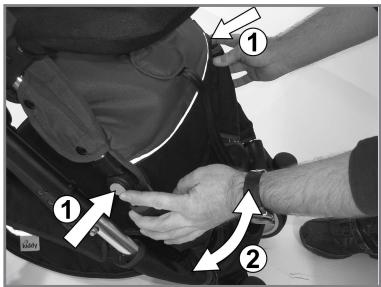

Abb. 31
Halten Sie beide Entriegelungsknöpfe gedrück (Abb. 31; Ziff. 1) und drehen Sie anschließlich die Fußstütze in die gewünschte Position.
Achten Sie darauf, dass die Entriegelungskönpe nach der Einstellung wieder einrasten.
7.5 Einstellung der Liege-/Sitzposition
Um die Liege- oder Sitzposition einzustellen, muss der Versteller auf der Rückseite der Rückenlehne auf dem Gurt in die entsprechende Richtung verschoben werden.
Abb. 32

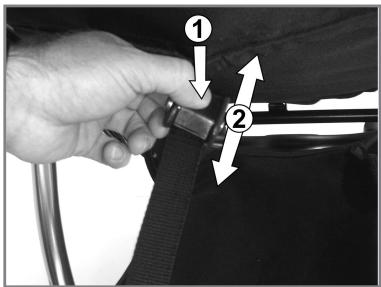

Um von der Sitz- in die Liegestellung zu wechseln, drucken Sie den Hebel (Abb. 32; Ziff. 1) undziehen Sie den Versteller nach hinten (Abb. 32; Ziff. 2).
Um von der Liegeposition in die Sitzposition zu wechseln, schieben Sie den Versteller nach vorn (Abb. 32. Ziff. 2).
7.6 Abnehmer und anbringen des Bauchbügels

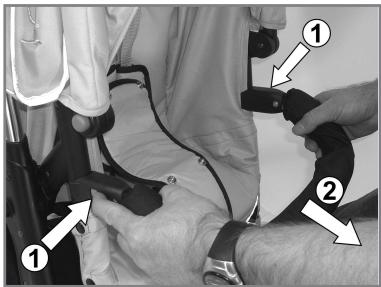

Abb. 33
Um den Bauchbügel abzunehmen, halten Sie gleichzeitig die seitlichen Knöpfe gedrückt (Abb. 33; Ziff. 1) und zieren dann den Bauchbügel nach vorn hin ab (Abb. 33; Ziff. 2).
Um den Bauchbürger wieder anzubringen stecken Sieihn von vorn auf die beiden Führungen bis bereits Knöppe wieder einrasten und der Bügel fest sitzt.
Schnallen Sie Ihr Kind stehts an, auch wenn der Bauchbügel benutzt wird.
7.7 Sichern des Kindes mit dem 5-Punkt-Gurtsystem
Benutzen Sie das Gurtsystem immer in der vorgeschriebenen Weise, wenn Sie Ihr Kind im "kiddy sport'n move" transportieren.
7.7.1 Öffnen und weiten des 5-Punkt-Gurtsystems

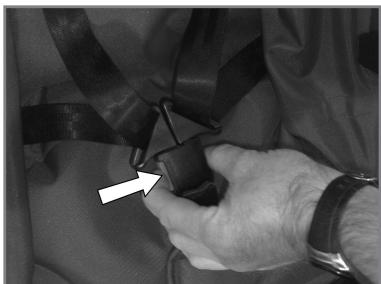

Abb. 34
Um das Gurtsystem zu öffnen, drükken Sie die rote Taste am Gurtschloss (Abb. 34).
Nun springen die beiden Gurtzungen aus dem Gurtschloss.

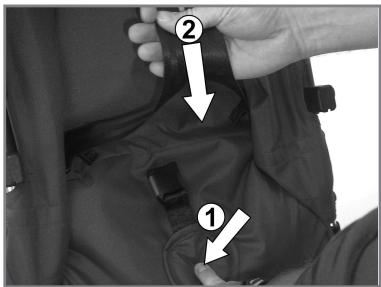

Abb. 35
Zum Weiten des Gurtsystems halten Sie die Zentralverstellertaste "PRESS" gedrückt (Abb. 35; Ziff. 1) undziehen Sie nun befind Schultergurte nach vorn hin hersus.
7.7.2 Anschnallen des Kindses
Betätigten Sie bevor Sie Ihr Kind in die Sitzeinheit setzen immer die Feststellbremse.
Setzen Sie Ihr Kind in die Sitzeinheit und legen Sie Schultergurte über die Schultern.

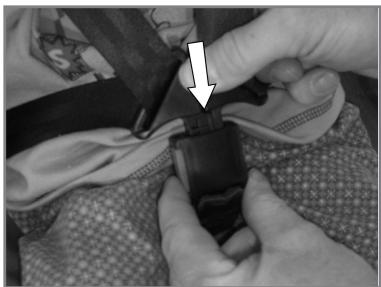

Abb. 36
Legen Sie nun die beiden Gurtzungen übereinander und schieren Sie sie in das Gurtschloss (Abb. 36) bis ein "Klicken" zu horen ist.
Prüfen Sie anschließend durch Ziehen, ob das Gurtschloss korrekt verschlossen ist.
Abb. 37

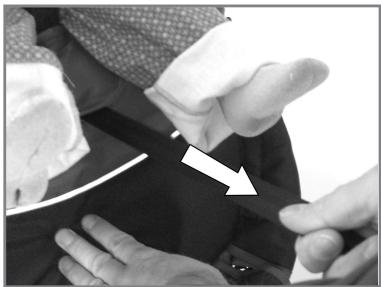

Als abschreiben Schritt mussen Sie das Gurtsystem straffen.
Ziehen Sie hierzu am Zentralgurt (Abb. 37) bis die Gurte am Körper Ihres Kindes anliegen.
8. Pflege
8.1 Pflege des Chassis
Überprüfen Sie das Chassis ständig auf lockere Schrauben, Nieten, abgenutzte Teile oder gebrochenes Material.
Verwenden Sie ihren „kiddy sport'n move" nicht weiter, wenn Sie einen Defekt bemerkt haben. Defekte Teile müssen vor der nachsten Benutzung ersetzt oder repariert werden.
Falls ein Rad quietschen sollen, sprehen Sie ein weniger Silikonöl oder tupfen. Sie etwas Feinmechaniköl auf die Achse. Wischen Sie überschüssiges Öl ab.
Um ihren „kiddy sport'n move" zu reinigen, benutzen Sie milde Seifenlauge. Benutzen Sie keinesfalls scharfe Reinigungs- oder Lösungsmittel.
8.2 Pflege der Babywanne
Prufen Sie die Babywanne ständig auf offene Nähte oder sonstige Beschädigungen.
Um das Wannengestell zu reinigen, benutzen Sie milde Seifenlauge. Benutzen Sie keinesfalls scharfe Reinigungs- oder Lösungsmittel.
Der Innenbezug und die Matratze sind abnehmbar und konnen bei 30^ im Schonwaschgang gereinigt werden. Sie)duren weder geschleudert noch im Wäschetrockner getrocknet werden.
8.3 Pflege der Sitzeinheit
Prüfen Sie den Sitz ständig auf offene Nächte oder sonstige Beschädigungen. Der Bezug ist nicht abnehmbar und kann mit milder Seifenlauge und einem Lappen gereinigt werden. Um das Sitzgestell zu reinigen, benutzen Sie ebenfalls milde Seifenlauge.
Benutzen Sie keinesfalls scharfe Reinigungs- oder Lösungsmittel.
9. Garantie
Für den Kinderwagen leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnnt am Tage des Kaufes.
Grundlage der Reklamation ist der Kaufbeleg.
Die Garantieleistung beschrankt sich auf Kinderwagen, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurückgesandt werden.
Die Garantie erstreckt sich nicht auf:
- natürliche Abnutzungsserscheinungen und Schäden durch übermäßig Beanspruchung (z.B. Räder)
- Schäden durch ungreeignete oder unsachgemäß Verwendung
- Schäden und Roststellen durch Streusalz
Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleibscheinungen, für die keine Garantie übernommen wird.
Im Garantiefall wenden Sie sich unverzüglich an ihren Fachhändler.
Schaumbergstr. 8
D-95032 Hof / Saale
Phone: 0049 (0)9281 / 7080-0
Fax: 0049 (0)9281 / 7080 -21
E-mail: info@kiddy.de
www.kiddy.de
