BEDIENUNGSANLEITUNG MP 2500 R T+A

Für Geräteversion 1.2 und niedriger For device version 1.2 and earlier

Version 1.01

08/2020

T+A elektroakustik GmbH & Co. KG

DEUTSCH 3

ENGLISH 13

INHALT

Alle Betriebssysteme

Systemanforderungen 4

Hinweise zur USB Audiowiedergabe

Native Musikwiedergabe 5

Kernel Streaming 5

Installation und Einstellung

Windows Installation 6

Windows Einstellungen 9

Apple MAC OS Einstellungen 11

Achtung!

Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für einen problemlosen und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.

Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrundinformation geben und das Verständnis erleichtern sollen.

Alle Betriebssysteme

Bitte beachten Sie, dass je nachdem wie Ihr System konfiguriert ist, die Abbildungen in dieser Installationsanleitung unter Umständen von der Darstellung auf Ihrem Computer abweichen können.

Systemanforderungen

(für die Wiedergabe von hochaufgelösten Audiofiles bis zur maximalen Samplingfrequenz)

• min. Intel Core i3 oder vergleichbarer AMD Prozessor.
• 4 GB RAM
  • USB 2.0 Schnittstelle
  • Microsoft Windows XP, Vista, Windows 7 / 8 / 10
  • oder MAC OS X 10.6.+

Abhängig von der Hard- und Softwarekonfiguration Ihres Computers kann eine einwandfreie Funktion mit dem MP 2500 R nicht allgemein gewährleistet werden.

Native Musikwiedergabe

(gilt nur bei Windows Systemen)

Computer Betriebssysteme unterstützen standardmäßig keine 'native' Musikwiedergabe. Das bedeutet, dass der PC unabhängig von der Samplerate der wiedergegebenen Datei immer in eine feste Samplerate umrechnet. Dieses Umrechnen ist erforderlich um die Audiowiedergabe mit anderen Audioquellen, z.B. Systemklängen des Betriebssystems zu mischen (Stichwort 'Kernel Mixer').

Eine HD Audioaufnahme mit z.B. 96 kHz wird vom Kernel immer auf 48 kHz herunter gerechnet und anschließend auf die in den PC Systemeinstellungen eingestellte Ausgangsdatenrate z.B. 44,1 kHz skaliert.

Bei diesen Resamplingprozessen geht ein Teil der Audioqualität verloren. Wenn Sie dies vermeiden möchten, muss das Umrechnen des Kernelmixers umgangen werden.

Da das PC-interne Handling der Audiodaten vom MP 2500 R nicht beeinflusst werden kann, müssen auf dem PC geeignete Musikplayer mit entsprechenden Treibern und evtl. Plugins installiert werden, die die Standard Audioverarbeitung des PC-Betriebssystems umgehen.

Gute Möglichkeiten hierfür bieten z.B. J. River Media Center oder Foobar 2500.

Zu den Hintergründen der Audio-Datenverarbeitung im PC stehen im Internet viele Informationsquellen und Foren zur Verfügung.

Grundsätzlich gilt: Der MP 2500 R kann die Audiodaten letztendlich nur mit der Qualität umsetzen, wie sie vom PC und dessen Betriebssystem ausgegeben werden.

Bitte beachten Sie, dass wir aufgrund von eventuellen Updates der Software keine generelle Funktionsgarantie gegeben werden kann. Sollte es bei der Wiedergabe zu Störungen kommen, kontaktieren Sie bitte den Hersteller der Software.

Kernel Streaming

Als Kernelstreaming bezeichnet man das von Windows Betriebssystemen verwendete Verfahren zur Audioübertragung zwischen Medienplayern und Treiber. Je nach Betriebssystem gibt es unterschiedliche, teilweise mehrere Verfahren des Kernelstreamings.

Die Einstellung des Kernelstreaming wird im Medienplayer vorgenommen, sofern dieser verschiedene Methoden unterstützt.

Um Systemfehler zu vermeiden, sollte während der Wiedergabe niemals die USB-Verbindung getrennt, oder der MP 2500 R ausgeschaltet werden. Außerdem sollten keine Systemeinstellungen geändert werden.

Windows Installation

Bevor der MP 2500 R an einen Computer angeschlossen wird, müssen als erstes die Gerätetreiber installiert werden!

Gehen Sie dazu wie folgt vor:

• Laden Sie das Softwarepaket von der T+A Homepage unter http://www.ta-hifi.com/support
  • Entpacken Sie das ZIP-Archiv.

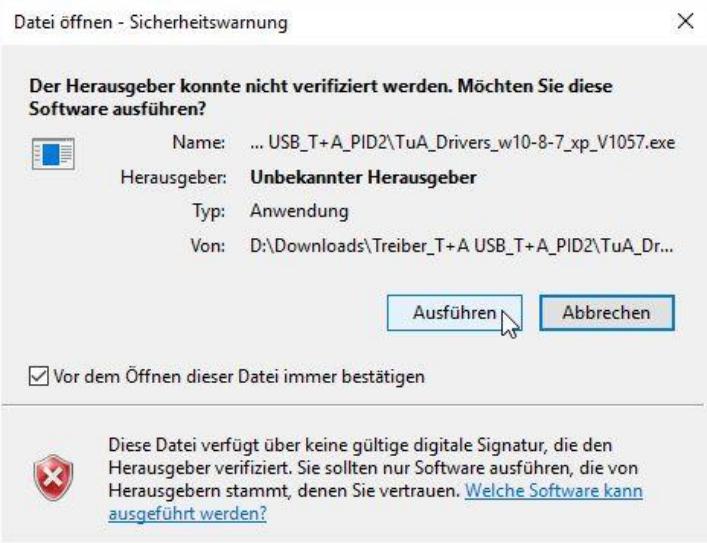

• Rufen Sie das Setup durch doppeltes Anklicken der Datei TuA_Drivers_win_32_64_Vxxxx.exe auf.
• Bestätigen Sie die Installation durch Anklicken der Schaltfläche 'Setup Software'.
• Das Setupprogramm führt in wenigen Schritten durch die Installation.
• Bestätigen Sie die Dialogfenster ① bis ⑧ durch Anklicken der mit dem Mauszeiger markierten Schaltflächen.
• Nachdem die Installation vollständig abgeschlossen ist, beenden Sie diese durch Anklicken der Schaltfläche 'Finish' ⑨.

Im nächsten Kapitel werden die erforderlichen Systemeinstellungen beschrieben.

①

②

③
Gerätetreiberinstallations-Assistent

④

5
T+A_USB_ASIO64

Welcome to the T+A_USB_ASIO64 Setup Wizard

Windows Einstellungen

Nachdem die Installation vollständig abgeschlossen ist, können Sie den MP 2500 R mit einem beliebigen USB Anschluss an Ihrem Computer verbinden.

Der MP 2500 R sollte nur direkt an den Computer angeschlossen

werden. Bitte benutzen Sie keine USB Verteiler (Hubs).

Der MP 2500 R sollte nun von Windows automatisch erkannt werden.

Systemeinstellungen:

• Zum Öffnen der Systemsteuerung unter Windows 7 klicken Sie auf 'Start' und anschließend auf 'Systemsteuerung'.
• Zum Öffnen der Systemsteuerung unter Windows 8 und Windows 10 drücken Sie die Windows-Taste zusammen mit der x-Taste auf der Tastatur. Es erscheint ein Einstellfenster. Klicken Sie hier auf 'Systemsteuerung'.

① Nachdem Sie die Systemsteuerung geöffnet haben, wählen Sie den Eintrag 'Sound' aus.

② Markieren Sie 'T+A USB Audio ...' (Digitale Ausgabe) und klicken Sie anschließend auf 'Als Standard'.

②

③ klicken Sie auf 'Eigenschaften'.

• wählen Sie die Karteikarte 'Erweitert' durch Anklicken aus.
• Stellen Sie die maximale Samplingfrequenz ein.

③

MAC OS Einstellungen

Bei Mac OS Betriebssystemen ist keine Installation von Treibern erforderlich.

Der MP 2500 R kann mit einem beliebigen USB Anschluss des Computers verbunden werden.

Der MP 2500 R sollte nur direkt an den Computer angeschlossen werden. Bitte benutzen Sie keine USB Verteiler (Hubs).

• Schalten Sie den MP 2500 R ein.
- Der MP 2500 R sollte nun automatisch erkannt werden.

Systemeinstellungen:

- Öffnen Sie das Dienstprogramm 'Audio Midi Setup'

• Markieren Sie als Audiogerät 'MP2500R HD-Audio'.
- Wählen Sie unter Einstellungen 'Dieses Gerät für die Tonausgabe verwenden'
- Format Unter diesem Menüpunkt kann die maximale Samplingfrequenz eingestellt werden, stellen Sie hier 384000 Hz ein.

CONTENTS

T+A elektroakustik GmbH & Co. KG

32052 Herford | Planckstr. 9 – 11 | Tel. [phone] – 76760 | www.ta-hifi.com
