| Produkttyp | Kommerzieller WLAN-Zugangspunkt |
| Marke | ZYXEL |
| Modell | NWA-3163 |
| WLAN-Standards | IEEE 802.11b/g |
| Frequenzband | 2,4 GHz |
| Maximale Datenrate | 54 Mbps (802.11g) |
| Netzwerkanschluss | 1 Ethernet RJ-45 Port 10/100 Mbps |
| Stromversorgung | Netzteil 12V DC (im Lieferumfang) |
| Power over Ethernet (PoE) | Ja, über optionalen Injektor (IEEE 802.3af) |
| Antennen | 2 abnehmbare Dipolantennen (2 dBi) |
| WLAN-Sicherheit | WEP 64/128 bits, WPA-PSK, WPA2-PSK, WPA2-Enterprise |
| Verwaltung | Web-Oberfläche (HTTP/HTTPS) |
| LED | PWR/SYS (grün dauerhaft), ETHN (grün/gelb) |
| Abmessungen (ca.) | 200 x 140 x 35 mm |
| Gewicht (ca.) | 300 g |
| Betriebstemperatur | 0°C bis 40°C |
| Luftfeuchtigkeit | 10% bis 90% nicht kondensierend |
| Lieferumfang | Netzteil, Ethernet-Kabel, 2 Antennen, Schnellstartanleitung, Dokumentations-CD |
| Montage | Auf Tisch oder Wand (Schrauben nicht im Lieferumfang), Decke (optionales Kit) |
| Reset | Reset-Taste (5 Sekunden gedrückt halten) |
| Pflege | Mit einem weichen, trockenen Tuch reinigen |
| Ersatzteile | Netzteil, Ethernet-Kabel, Antennen (erhältlich) |
Häufig gestellte Fragen - NWA-3163 ZYXEL
Benutzerfragen zu NWA-3163 ZYXEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Drahtloser Zugangspunkt kostenlos im PDF-Format! Finden Sie Ihr Handbuch NWA-3163 - ZYXEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. NWA-3163 von der Marke ZYXEL.
BEDIENUNGSANLEITUNG NWA-3163 ZYXEL

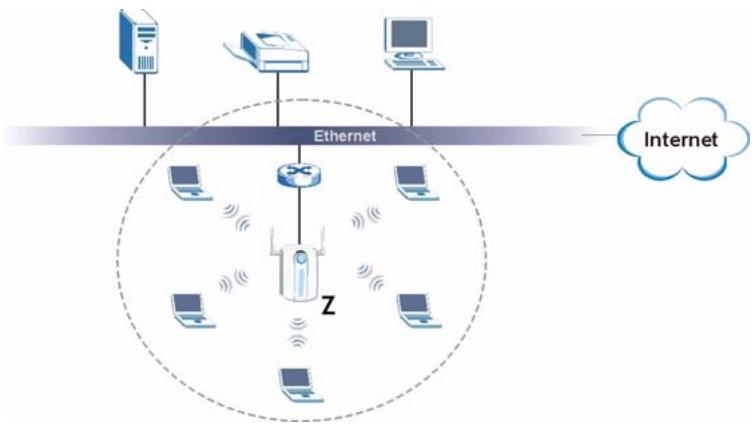

In dieser Kurzanleitung erfahren Sie, wie das ZyXEL-Gerät (im Beispiel unter mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im Benutzerhandbuch.
Das in dieser Kurzanleitung abgebildete Gerät kann unter Umständen leicht von Ihr dem ZyXEL-Gerät abweichen.
Zum Zeitpunkt der Druckstellung umfasst die Kurzanleitung die folgenden Modelle:
- NWA-3160 IEEE 802.11a/b/g Business WLAN Access Point
- NWA-3163 IEEE 802.11b/g Business WLAN Access Point
Halten Sie die Daten für ihren Internetzugang bereit.
Um das Drahtlosnetzwerk einzurichten, mussen Sie:
1 Die Hardware anschließen.
2 Auf den Web-Konfigurator zugreifen.
3 Den Internetzugriff konfigurieren.
4 Die Hardware installieren.
5 Power-over-Ethernet einrichten (optional).

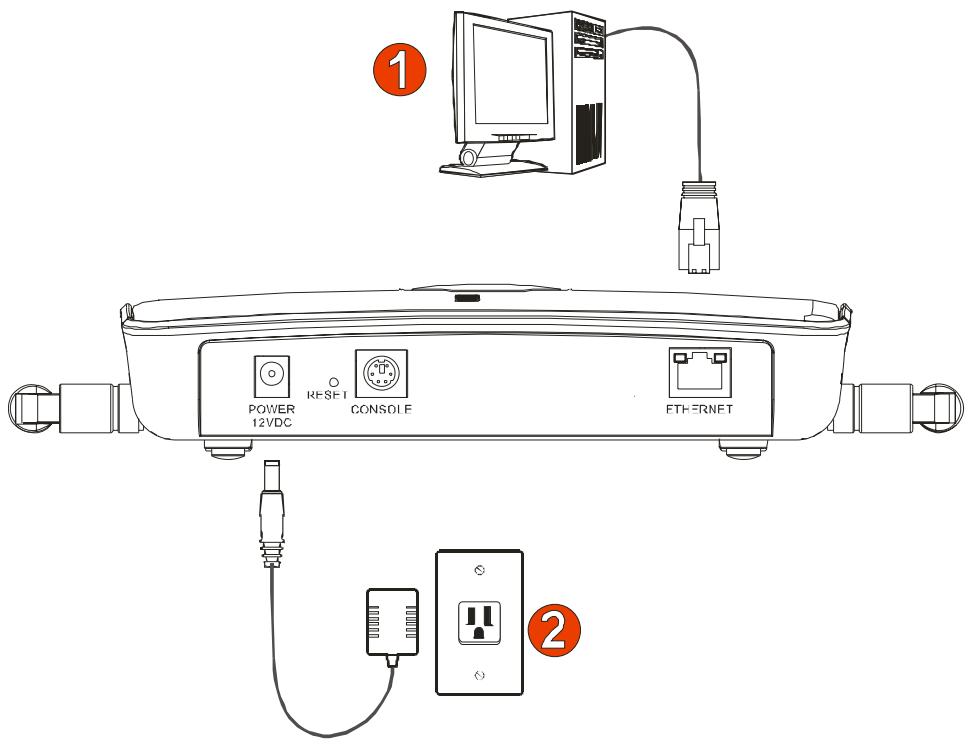

1 Anschließlich der Hardware
Das in dieser Kurzanleitung abgebildete Gerät ist der NWA-3160. Die Bildschirmdarstellungen sind ebenfalls von thisem Gerät entlehnt. Ihr Gerät kann von diesen Abbildungen leicht abweichen.
1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen Ethernet-Kabel mit dem Computer.
2 Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit dem mitgelieferten Netzadapter mit dem Stromnetz.
Nachdem Sie die Erstkonfiguration durchgefuhrt haben, verbinden Sie den ETHERNET-Anschluss des ZyXEL-Geräts mit einem Ethernetanschluss mit Netzwerkverbindung.

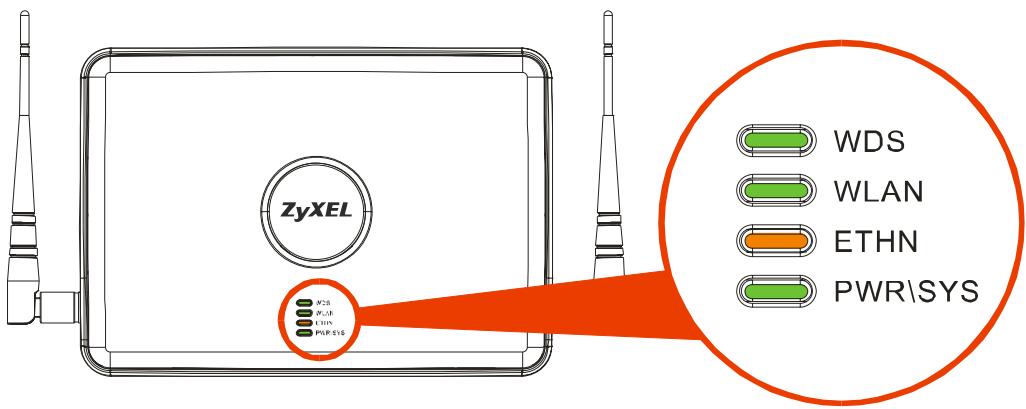

1.1 LED-Anzeigen
Die LED-Anzeigen PWR/SYS und LED beginnen grün zu leuchten, sobald das Gerät mit Strom versorgt wird.
Die LED-Anzeige ETHN beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig angeschlossen ist, und sie blinkt, wenn Daten übertragen werden. Die LED-Anzeige leuchtet bei einer 10-Mbps-Verbindung grün und bei einer 100-Mbps-Verbindung gelb.
Wenn die ETHN-LED nicht leuchtet, prüfen Sie die Kabelverbindung am ETHERNET-Port des ZyXEL-Geräts. Stellen Sie safer, dass die Netzwerkkarte des Computers installiert ist und einwandfrei Funktioniert.
2 Zugreifen auf den Web-Konfigurator
Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0 und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Popup-Funktion.
2.1 Einrichten der IP-Adresse des Computers
Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sie ändern.
Richten Sie den Computer zunachst so ein, dass er eine staticische Adresse im Bereich 192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske 255.255.255.0 verwendet. Nur auf diese Weise kann Ihr Computer mit dem ZyXEL-Gerat kommunizieren. Informationen zum Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch.
2.2 Anmelden beim Web-Konfigurator
Auch wenn Sie eine drahtlose Verbindung zum ZyXEL-Gerät herstellen können, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschreiben.

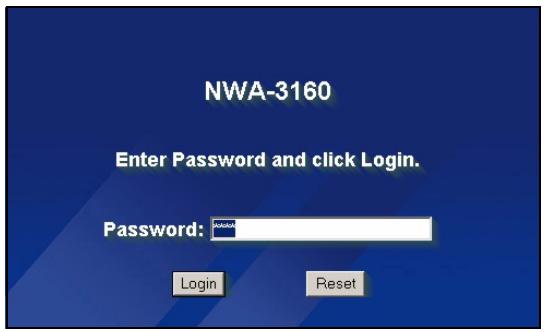

1 Starten Sie ihren Webbrowser. Geben Sie als Adresse 192.168.1.2 (die Standard-IP-Adresse des ZyXEL-Geräts) ein.
Wenn Sie nicht auf den Web-Konfigurator zugreifen konnen, prufen Sie, ob die IP-Adressen und Subnetz-Masken des ZyXEL-Geräts und des Computers im selbst IP-Adressbereich liegen (siehe Abschnitt 2.1).
2 Klichen Sie auf Login (Anmelden) (das Standardkennwort 1234 ist bereits vorgegeben).

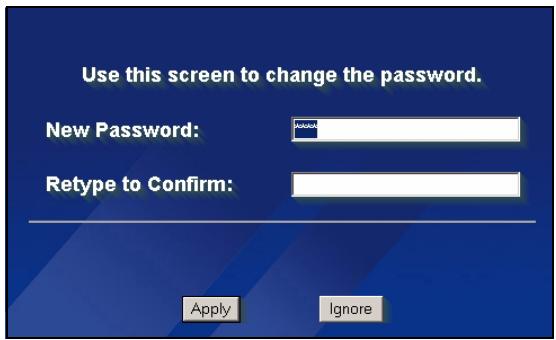

3 Andern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klichen. Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an einem sicheren Ort auf.
Wenn Sie das neue Kennwort vergessen haben, muss das ZyXEL-Gerät darüber gesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die RESET-Taste verwendet wird.

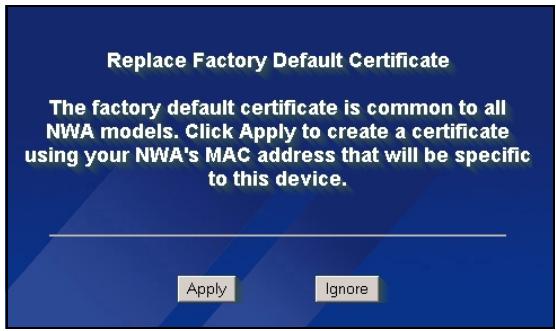

4 Klichen Sie auf Apply (Übernehmen), um das werkseitig eingerichtete Standardzertifikat für zusätzliche Sicherheit zu ersetzen. Sie können jedoch auch auf Ignore (Ignorieren) wenn Sie das Zertifikat jetzt nicht ändern möchten.

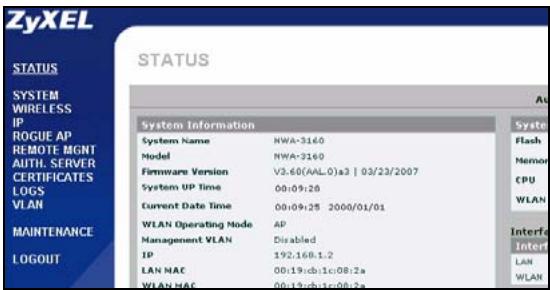

5 Das STATUS-Fenster erscheint.
3 Konfigurieren des ZyXEL-Geräts

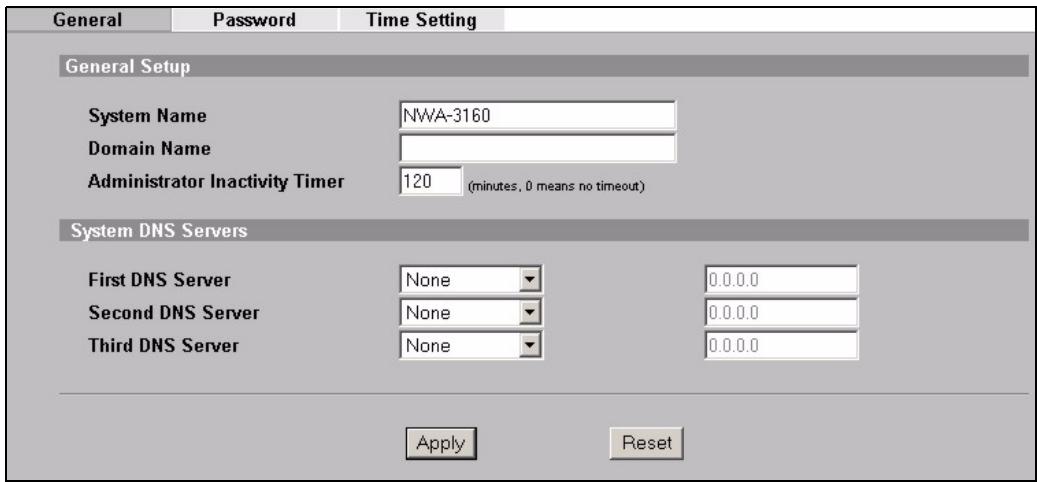

3.1 Konfigurierenden der Systemeinstellungen

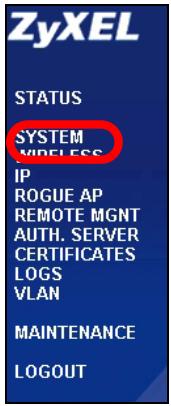

1 Klichen Sie in der Navigationsleiste auf SYSTEM (System).
2 Das Fenster SYSTEM > General (System > Allgemein) erscheint.
Der System Name (Systemname) identifiziert das ZyXEL-Gerät in Ihrhem Netzwerk. Wahlen Sie einen Namen oder belassen Sie diesen als Standard.
Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr Internetdienststandbieter diesen für die Authenticationierung besteht. Sie können these Feld auch frei halten oder den Eintrag belassen, der automatisch angezeigt wurde.
DNS Server(s) (DNS-Server): Wenn Ichn den Internetdienststandbieter bestimmte DNS-Einstellungen (Domain Name System) vorgegeben hat, wahren Sie die Option User-Defined (Benutzerdefiniert), und geben Sie sie hier ein.
3 Klichen Sie auf Apply (Übernehmen).
Konfigurieren der Drahtloseinstellungen

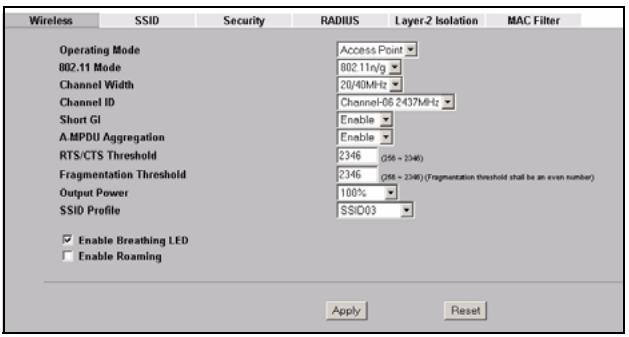

1 Klichen Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das folgende Fenster erscheint. Nicht bei allen Modellen sind alle Felder verfügbar.
Die Drahtlosstationen und das ZyXEL-Gerät müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlussungseinstellungen verwenden.
WLAN Adaptor (WLAN-Adapter): Wahlen Sie die Option WLAN1.
Operating Mode (Betriebsmodus): Wahlen Sie als Betriebsmodus die Option Access Point.
802.11 Mode (802.11-Modus): Legen Sie den Drahtlosstandard fest, mit dem das Netzwerk arbeiten soll. Wenn Sie unsicher sind, wahlen Sie 802.11b+g.
Channel ID (Kanal-ID wahlen): Wahlen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll. Damit das ZyXEL-Gerät automatisch einen Kanal wählt, klichen Sie auf Scan (Suchlauf).
SSID Profile (SSID-Profil): Wahlen Sie aus dem Listenfeld das SSID-Profil aus, das Sie für ihren Netzwerkzugriff konfigurieren möchten. In thisem Beispiel wird das Profil SSID03 eingerichtet.
2 Klichen Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.

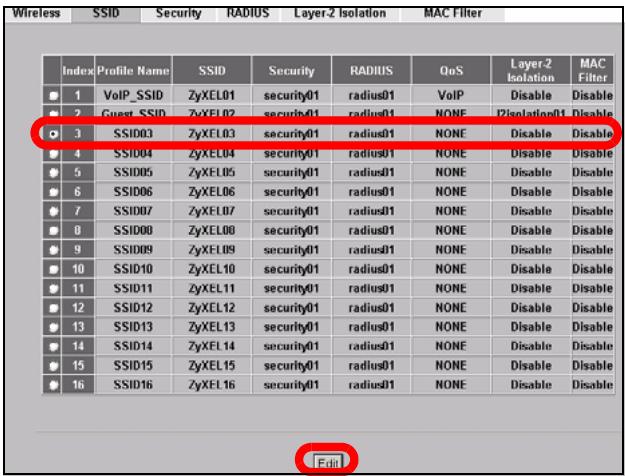

3 Klichen Sie auf die Registerkarte SSID. Das folgende Fenster entscheidt.
Wahlen Sie bei SSID03 die Standardeinstellungen.
Die Standard-SSID (der Name des Netzwerks) ist ZyXEL03, die Standardeinstellung bei Security (Sicherheit) ist Security01 (Sicherheit01). Layer 2 Isolation (Layer-2-Isolierung) und MAC Filter sind standardmäßig auf Disable (Deaktivieren) eingestellt.
Wenn Sie die Einstellungen des SSID-Profils ändern möchten, * wahlen Sie SSID03 , und klichen Sie auf Edit (Bearbeiten).

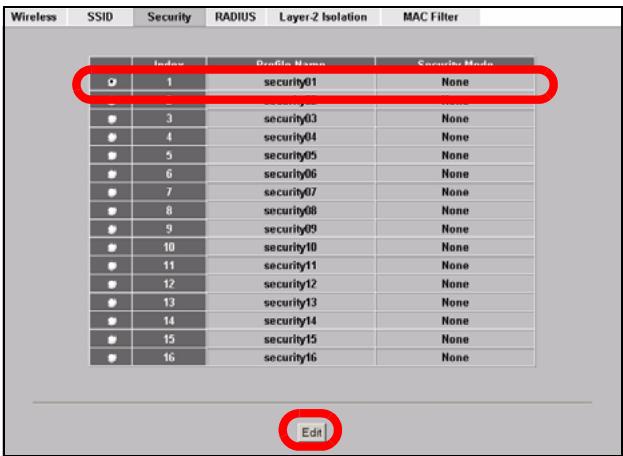

4 Klichen Sie auf die Registerkarte Security (Sicherheit). Wahlen Sie die Option Security01, und klichen Sie auf Edit (Bearbeiten).

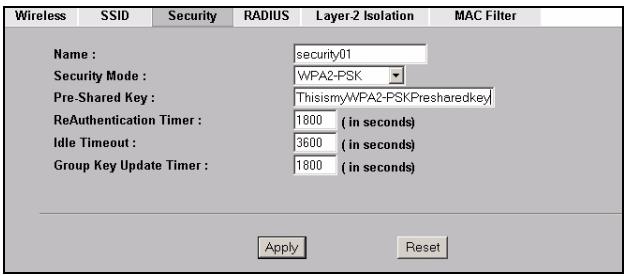

5 Hier konnen Sie die Sicherheitseinstellungen für Ihr Drahtlosnetzwerk eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wahren, werden andere Felder angezeigt. Wahlen Sie None (Keine), wenn Sie keinen Sicherheitsmodus verwenden möchten.
In thisem Beisiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die WirelessClients auf das Netzwerk zugreifen konnen, müssen sie denselben PSK-Schlüssl verwenden.
Stellen Sie sicher, dass alle Wireless-Clients den gewählten Sicherheitstyp unterstützen. Klichen Sie abschiedend auf Apply (Übernehmen).

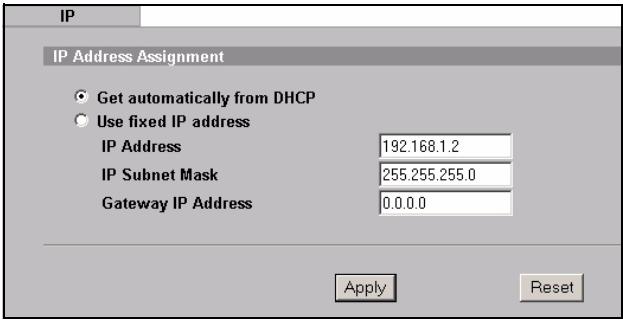

6 Klichen Sie in der Navigationsleiste auf IP.
Wenn Sie eine IP-Adresse haben, wahlen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein. Anderenfalls wahlen Sie Get automatically from DHCP (Automatisch vom DHCP laden). Klichen Sie auf Apply (Übernehmen).
Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren können, stellen Sie safer, dass die Clients und das ZyXEL-Gerät dieselben Sicherheitseinstellungen verwenden.
3.2 Konfigurieren der IP-Einstellungen

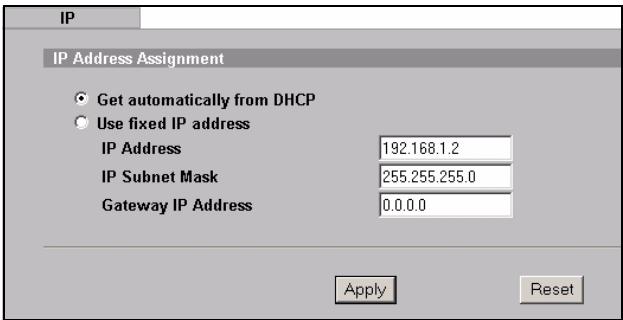

1 Wahlen Sie die IP-Adresse des ZyXEL-Geräts so, dass sie im selbst Subnetz liegt wie das Netzwerk. Klichen Sie in der Navigationsleiste auf IP.
Wenn Sie möchten, dass ein DHCP-Server des Netzwerks dem ZyXEL-Gerät eine IP-Adresse zuweist, wahlen Sie Get automatically from DHCP (Automatisch vom DHCP beziehen).
Wenn Sie eine bestimmte IP-Adresse haben, wahlen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein.
Klichen Sie auf Apply (Übernehmen). Das ZyXEL-Gerät verwendet nun die neuen IP-Einstellungen. Es ist nicht mehr möglich, mit dem ZyXEL-Gerät eine Verbindung mit der Standard-IP-Adresse herzustellen.
Wenn Sie die IP-Adresse des ZyXEL-Geräts ändern, müssen Sie beim nachsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom DHCP beziehen) wahren, müssen Sie beim DHCP-Server nachsehen, welche IP-Adresse er dem ZyXEL-Gerät zuweist. Weitere Informationen dazu finding Sie in der Dokumentation des DHCP-Servers.
2 Wenn Sie bei Abschnitt 2.1 die IP-Adresse des Computers geändert haben, werden die ursprünglichen Einstellungen wiederhergestellt.
3 Andern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des ZyXEL-Gerats übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters.
Das ZyXEL-Gerät kann jetzt eine Verbindung zu Ihrlem Switch oder Router herstellen. Das können Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das ZyXEL-Gerät installiert haben.
Wenn das ZyXEL-Gerät nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das ZyXEL-Gerät eine IP-Adresse verwendet, die sich imselben Subnetz wie der Switch/Router befindet.
4 Installieren der Hardware
4.1 Anschlieben der Antennen
Führer Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschreiben.
1 Die Antennenanschlüsse befinden sich an beiden Seiten des ZyXEL-Geräts.
2 Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschluss. Die Antennen müssen senkrecht zum Boden und parallel zueinander stehen. Stellen Sie safer, dass die Antennen fest in die Anschluss eingeschaubt sind.
4.2 Aufstellen/Montieren der Hardware
Im Allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie das ZyXEL-Gerät in der Höhe montieren und die Datenübertragung durch keine Hindernisse gestört wird.
Freistehend
Stellen Sie das ZyXEL-Gerät auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), die das ZyXEL-Gerät mit den Anschlusskabeln tragen kann.

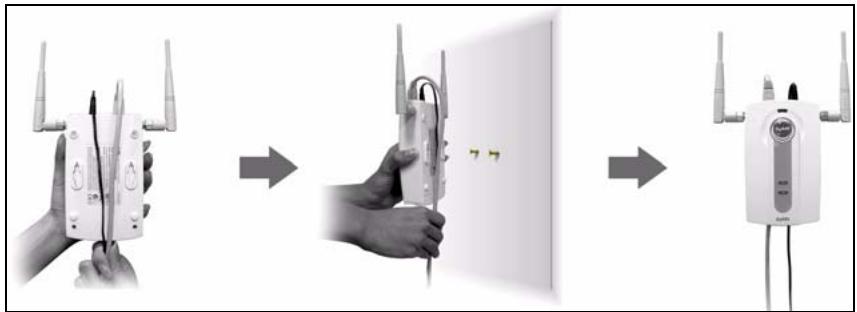

An einer Wand montiert
Führer Sie die nachfolgenden Schritte aus, um das ZyXEL-Gerät an einer Wand zu montieren.
1 Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 140 mm in die Wand. Sie können die Zeichnung am Ende theses Handbuch's verwenden, damit die Schraublocher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Köpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so groß sein, dass Sie das ZyXEL-Gerat, dessen Schraublocher sich an der Rückseite befinden, in den Schraubköpfen einhängen können.
Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des ZyXEL-Geräts mit den Anschlusskabeln zu,tragen.
2 Richten Sie die Kabel.
Führer Sie die Anschlusskabel entlang der Rückseite des ZyXEL-Geräts (siehe Abbildung).
ODER:
Führn Sie die Anschlusskabel nach oben entlang der Decke.
3 Richten Sie die Montagelöcher an der Rückseite des ZyXEL-Geräts an den Schrauben in der Wand aus. Hängen Sie das ZyXEL-Gerät in die Schrauben ein.
Sie können auch das optionale Deckenmontagezubehör (separatehältlich) verwenden, um den NWA an der Decke zu montieren.
Power over Ethernet (PoE) ist die Fähigkeit, das ZyXEL-Gerät über ein 8-poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benötigt wird.
Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) besteht. Diese Leistungsmerkmal erhöht die Flexibilität in der Positionswahl des ZyXEL-Geräts (Z).
Sie können das ZyXEL-Gerät über den ETHERNET-Anschluss mit der PoE-Funktion mit Strom versorgen UND ihn direkt über den Anschluss POWER 12VDC mit einer Stromquelle verbinden. In thisem Fall mussen Sie das Kabel erst vom ETHERNET-Anschluss und dann erst vom POWER 12VDC-Anschluss abtrennen. Das führt dazu, dass das ZyXEL-Gerät neu gestartet wird.
6 Schritte zum Ansehen von Produktzertifizierung(en)
1 Besuchen Sie www.zyxel.com.
2 Wahlen Sie auf der ZyXEL- Homepage aus der Liste der Produkte Ihr Produkt aus.
3 Wahlen Sie auf dieser die Zertifizierung aus, die Sie bisher angezeigt haben möchten.
