Produkttyp	Tropfschlauchset zur Gartenbewässerung
Modell	HT-COSTIGAN-50X12S02
Schlauchlänge	50 Meter
Betriebsdruck	4 bar
Innendurchmesser	12 mm
Gewicht	5 kg
Material	Kunststoff (PVC)
Einsatzbereich	Bewässerung von Beeten, Gemüse- und Blumenpflanzen
Anschluss	Kunststoffanschluss für handelsübliche Gartenschläuche
Funktionsprinzip	Tropfbewässerung entlang des gesamten Schlauches
Lieferumfang	Tropfschlauch, Verbinder, Kunststoffanschluss, Verteilerstück, Stopfen
Montage	Einfacher Zusammenbau ohne Spezialwerkzeug
Erweiterung	Schlauch kann mit Verbindungsstücken oder Verteilern verlängert/aufgeteilt werden
Wartung	Nach Gebrauch abspritzen und trocken lagern
Reinigung	Mit nicht-korrosiven Reinigungsmitteln, keine scharfen Gegenstände
Lagerung	Kühl, trocken, vor direkter Sonneneinstrahlung geschützt
Sicherheitshinweise	Vor Gebrauch Betriebsanleitung lesen, Schutzhandschuhe tragen
Reparatur	Nur durch Kundendienst des Herstellers, Originalersatzteile verwenden
Wasserversorgung	Sauberes Wasser, keine anderen Flüssigkeiten
Besonderheiten	Gleichmäßige Wasserverteilung durch integrierten Stopfen

Häufig gestellte Fragen - HT-COSTIGAN-50X12S02 Hillvert

Wie schließe ich das Tropfschlauchset an meinen Gartenschlauch an?

Sie müssen den Kunststoffanschluss auf das Schlauchende montieren. Dazu den aufgeschraubten Teil auf den Schlauch setzen, den Schlauch auf den Verbindungsflansch schieben und den Schraubverschluss festziehen. Danach können Sie den Gartenschlauch direkt an den Anschluss anschließen.

Kann ich die Länge des Tropfschlauchs erweitern?

Ja, der Tropfschlauch lässt sich mit Verbindungsstücken oder Verteilerstücken verlängern oder aufteilen. Stecken Sie einfach das Schlauchende in das Verbindungsstück ein. Das Ende des Tropfschlauchs muss mit dem Stopfen verschlossen werden, um eine gleichmäßige Bewässerung zu gewährleisten.

Welchen Wasserdruck benötigt das Tropfschlauchset?

Der maximale Betriebsdruck beträgt 4 bar. Überschreiten Sie diesen Druck nicht, um Schäden am Schlauch zu vermeiden. Achten Sie darauf, dass das Wasser sauber und frei von Feststoffen ist.

Wie installiere ich das Tropfschlauchset richtig?

Verlegen Sie den Tropfschlauch entlang der Pflanzen und achten Sie darauf, dass die Tropföffnungen nach oben zeigen. Schneiden Sie den Schlauch auf die gewünschte Länge zu, montieren Sie den Kunststoffanschluss und verschließen Sie das andere Ende mit dem Stopfen. Schließen Sie den Gartenschlauch an die Wasserquelle an und öffnen Sie die Wasserzufuhr langsam.

Wie reinige ich das Tropfschlauchset?

Trennen Sie das Set von der Wasserquelle. Verwenden Sie nur nicht-korrosive Reinigungsmittel und ein weiches Tuch. Vermeiden Sie scharfe oder metallische Gegenstände wie Drahtbürsten, da sie die Oberfläche beschädigen können. Nach der Reinigung alle Komponenten gut trocknen.

Ist das Tropfschlauchset für alle Pflanzen geeignet?

Ja, das Set ist ideal für die Tropfbewässerung von Gemüse, Blumen und Sträuchern. Es eignet sich besonders für Reihenkulturen. Stellen Sie sicher, dass die Tropfabstände zu den Pflanzen passen.

Was tun, wenn das Wasser nicht gleichmäßig tropft?

Stellen Sie sicher, dass der Stopfen am Ende fest verschlossen ist. Prüfen Sie, ob der Schlauch geknickt oder gequetscht ist. Reinigen Sie gegebenenfalls die Tropföffnungen und den Anschluss von Ablagerungen.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind ein Tropfschlauch, Verbinder, Kunststoffanschluss, Verbindungsstücke/Verteilerstück und ein Stopfen enthalten.

Kann ich das Tropfschlauchset an ein Bewässerungssystem mit Zeitschaltuhr anschließen?

Ja, Sie können den Gartenschlauch an eine Zeitschaltuhr anschließen, um die Bewässerung zu automatisieren. Achten Sie darauf, dass der Betriebsdruck von 4 bar nicht überschritten wird.

Wie lagere ich das Tropfschlauchset im Winter?

Entleeren Sie den Schlauch vollständig und lagern Sie ihn an einem trockenen, kühlen Ort, geschützt vor direkter Sonneneinstrahlung. Vermeiden Sie Frost, da das Wasser im Schlauch gefrieren und Schäden verursachen kann.

BEDIENUNGSANLEITUNG HT-COSTIGAN-50X12S02 Hillvert

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	TROPFSCHLAUCHSET
Modell	HT-COSTIGAN-50X12S01
Schlauchlänge [m]	50
Betriebsdruck [bar]	4
Innendurchmesser [mm]	12
Gewicht [kg]	5

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erläuterung der Symbole

	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Schutzhandschuhe tragen.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf das TROPFSCHLAUCHSET.

2.1. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim der Verwendung des Produkts muss vorausschauend gehandelt werden, es muss darauf geachtet werden, was man macht, und es muss gesunder Menschenverstand bei der Nutzung des Produkts verwendet werden.
b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!
d) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
e) Das Anschließen und Abklemmen des Schlauchs sollte bei geschlossenem Wasserventil erfolgen.
f) Der Wasserdurchfluss darf nicht durch das Quetschen oder Einknicken des Schlauchs unterbrochen werden.

Hinweis! Es muss darauf geachtet werden, dass Kinder und andere Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden müssen.

2.2. Persönliche Sicherheit

a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.

b) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
c) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.

2.3. Sichere Verwendung des Geräts

a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es entwickelt wurde, besser und sicherer.
b) Halten Sie das Gerät von Kindern fern.
c) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
d) Für die Speisung des Geräts muss sauberes Wasser verwendet werden – die Verwendung anderer Flüssigkeiten wird untersagt.

3. Nutzungshinweise

Das Produkt wurde entwickelt, um den Abstand zwischen der Wasserquelle und dem Nutzungsort zu vergrößern.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

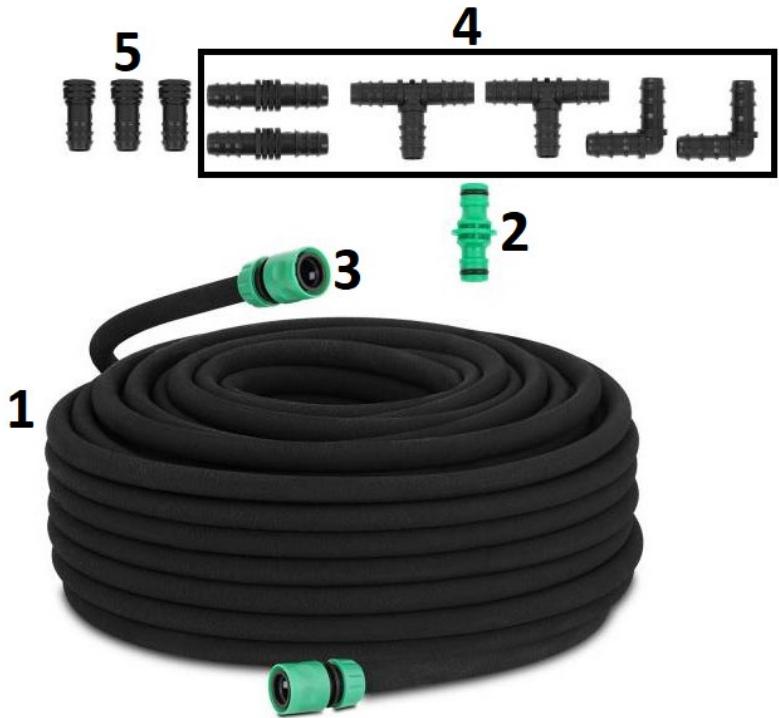

3.1. Beschreibung des Geräts

1. Tropfschlauch
2. Verbinder
3. Kunststoffanschluss
4. Verbindungsstücke/Verteilerstück
5. Stopfen

3.2. Vorbereitung für den Betrieb

ZUSAMMENBAU DES GERÄTS

1. Den Kunststoffanschluss (3) auf dem Schlauchende montieren, den aufgeschraubten Teil auf den Schlauch setzen, den Schlauch auf den Verbindungsflansch setzen und denn Schraubverschluss festziehen.

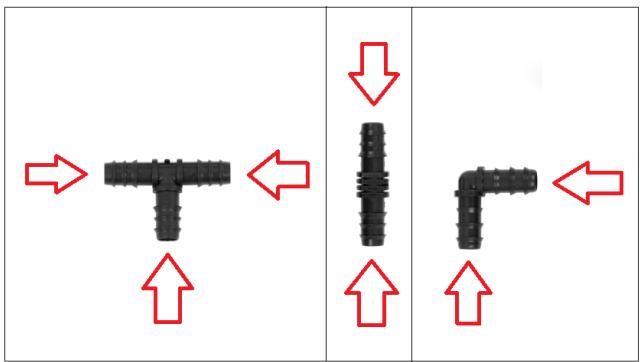

1. Um den Tropfschlauch zu verlängern oder aufzuteilen, muss ein Schlauchende in einem Verbindungsstück oder Verteilerstück (4) eingesetzt werden.

1. Das Ende des Tropfschlauches mit dem Stopfens (5) absichern, so dass die Verteilung des Wassers gleichmäßig erfolgt.

3.3. Arbeit mit dem Gerät

1. Bevor dem Auf- oder Abwickeln des Schlauchs muss immer sichergestellt werden, dass das Versorgungs- und Empfangsgerät abgetrennt worden sind.

2. Bevor die Verbindungsteile angeschlossen werden, muss die Oberfläche von Staub und Sand gesäubert werden – eine sauber Oberfläche sorgt dafür, dass der Anschluss der Verbindungsstücke dichter ist.

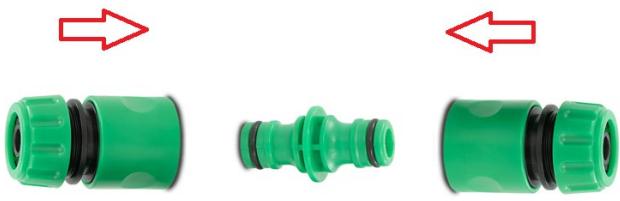

3. Die Tropfschläuche auf dem Boden verteilen und danach den Gartenschlauch mit den Kunststoffanschluss (3) anschließen.

1. Den Gartenschlauch am Wasserversorgungspunkt anschließen und die Wasserzufuhr öffnen.
2. Es muss überprüft werden, ob die Tropfbewässerung in den richtigen Abständen erfolgt; entlang des gesamten Tropfschlauchs sollten kleine Wassertropfen erscheinen.
3. Es muss sichergestellt werden, dass der Tropfschlauch entsprechend verlegt ist, so dass die Pflanzen bewässert werden.

3.4. Reinigung und Wartung

a) Bevor das Produkt gereinigt wird, muss es von der Wasserversorgung abgetrennt werden.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.

Technical Data

Description of the parameter	Value of the parameter
Product name	SOAKER HOSE SET
Model	HT-COSTIGAN-50X12S01
Hose length [m]	50
Working pressure [bar]	4
Inner diameter [mm]	12
Weight [kg]	5

UNSER HAUPTZIEL IST DIE ZUFRIEDENHEIT UNSERER KUNDEN! BEI FRAGEN KONTAKTIEREN SIE UNS BITTE UNTER:
