BEDIENUNGSANLEITUNG HCE 80 HONEYWELL

1. Zu dieser Anleitung 4
2. Allgemeine Sicherheitshinweise 4
3. Übersicht 4
   3.1. Unterschiede der einzelnen Gerätotypen 5
   3.2. Funktionsbersicht 5
4. Zonenplan erstellen 5
   4.1. Temperaturzonen festlegen 5
   4.1.1. Beispiel einer Zonenaufteilung 5
5. Montage 5
   5.1. Wandmontage 6
   5.2. DIN-Schienen-Montage 6
   5.3. Komponenten montieren 6
6. Installation und Konfiguration 6
   6.1. Gehäuse offen 6
   6.1.1. Erweiterungsmodul aufstecken (optional) 6
   6.1.2. Thermoantriebstyp einstellen 6
   6.2. Anschlüsse verkabeln 6
   6.2.1. Zulässige Kabeltypen und -längen 6
   6.2.2. Netzkabel anschlieben 7
   6.2.3. Thermoantriebe anschlieben 7
   6.3. Kesselrückgriff 7

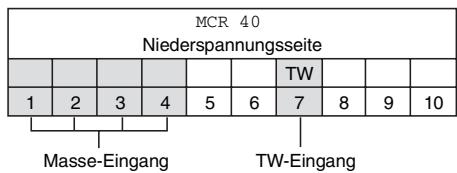

   6.3.1. Kesselrückgriff über analogen Ausgang (nur HCE 80/HCC 80) an externen Regler anschließen
   6.3.2. Kesselrückgriff über drahtlose Verbindung (mit HC60NG/R6660D) realisieren 8
   6.3.3. Kesselrückgriff mit integriertem Relais 42 VAC, potentialfreier Kontakt realisieren (nur HCE 80R/HCC 80R). 8
   6.4. Pumpe 8
   6.4.1. Pumpensteuerung 8
   6.4.2. Pumpe anschließen (230 VAC) 8
   6.4.3. Externe Antenne installieren 8
   6.4.4. Gehäuse des Etagenreglers schlies-sen 8
7. Inbetriebnahme 8
   7.1.1. Etagenregler in Betriebnehmen 8
   7.2. LED-Anzeigen am Etagenregler 9
   7.3. Signalstärke der Funkübertragung prufen 9
   7.4. Betriebsarten des Etagenreglers 9
   7.4.1. Normalbetrieb 9
   7.4.2. Störungsbetrieb 9
   7.4.3. Installationsbetrieb 9
   7.4.4. Geräteanzeige 9
   7.5. Kuhlfungtion 9
   7.5.1. Kuhlfunktion freigeben 9
   7.5.2. Umschalten Heizen/Kuhlen 9
   7.5.3. Raumnamen zuordnen 9
8. Zonen zuordnen und Raumnamen vergeben (Teach-in) 9
   8.1. Fernversteller HCW 82, Raumtemperaturfuhler HCF 82 zuordnen 10
   8.2. Hometronic-Manager HCM 200D zuordnen 10
   8.3. Raumregelsystem CM67z zuordnen 10
   8.3.1. Teach-In Raumtemperaturfuhler 10
   8.3.2. Teach-In Zeitprogramm CM67z (Zone 1) 10
   8.3.3. Teach-In Zeitprogramm CM67z (Zone 2) 10
   8.4. Zeitprogramm für Kuhlfunktion 11

8.5. Relaismodule zur Ansteuerung des Wärmeerzeugers zuordenen 11
8.5.1. Teach-in Kesselrückgriff HC60NG/R6660D 11
8.6. Zuordnung aufheben 11
8.6.1. Zuordnung des Fernverstellers zur Temperaturzone aufheiten 11
8.6.2. Zuordnung des Raumnamens oder Zeitprogramms zur Temperaturzone aufheben ... 11
8.7. Einstellungen am Hometronic Manager sichern... 11
9. Konfiguration prufen 11
9.1. Funkübertragung prufen 11
9.1.1. Testsignale senden 11
9.1.2. Testsignale empfangen 12
10. Störungen anzeigen 12
11. Inbetriebnahme beenden 12
11.1. Hinweise für den Installateur 12
11.2. Etagenregler in den Auslieferungszustand zusammen 12
12. Sicherung wechseln 12
13. Anhang 12
13.1. Glossar 12
13.2. Hilfe im Problemfall 13
13.3. Technische Daten 13
13.4. Geräte- und Funktionsdifferentien gemäß EN 60730-1 13
13.5. Zonenplan (Muster) 14
13.6. WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz 14
13.7. Kurzanleitung 15
13.7.1. Navigations- und Funktionsbersicht 15

1. Zu dieser Anleitung

Klappen Sie die linke Umschlagsite auf. Dort sind alle Bedienelemente und Anschlüsse dargestellt. Lassen Sie die Umschlagsite beim Weiterlesen aufgeschlagen. Fachbegriffe sind im Glossar (Seite 12) erläutert.

Legende zur Ausklappsite

Fig. 1	Lieferumfang
Fig. 2	Gehäuse öffnen
Fig. 3	Anzeige- und Bedienelemente
Nummer	Beschriftung	Funktion
(1)	Power	Stromversorgung Ein/Aus
(2)	i	Informationsanzeige
(3)		Installationsanzeige
(4)	Mode	Betriebsarten-Taste
(5)		Installations-Taste
(6)		Pumpe-Ein/Aus-Anzeige
(7)	1...8	Zonen-LEDs
(8)		Beschriftung der Zonen 1...8
Fig. 4	Anschlüsse
Nummer	Funktion
(9)	I/O Stecker
(10)	Schalter für Einstellung stromlos offen/geschlossen
(11)	Steckplatz für Erweiterungsmodul HCS 80
(12)	Stecker für Versorgungsspannung, Pumpe
(13)	Sicherung
(14)	Steckplatz für interne Antenne
(Z1...Z8)	Stecker für Zone 1...8
Fig. 5	I/O Stecker
Fig. 6	Stecker für Zone 1...8
Fig. 7	Stecker für Versorgungsspannung, Pumpe

2. Allgemeine Sicherheitsin-weise

GEFAHR

Lebensgfahr durch Stromschlag!

Offenliegende Kontakte mit Netzspannung.

Ziehen Sie vor dem Öffnen des Gehäuses den Netzstecker.
Lassen Sie alle Arbeitsen von autorisiertem Fachpersonal ausführten.
Beachten Sie bei der Installation die gultigen VDE Vorschriften.

WARNING

Beschädigung des Etagenreglers!

Kurzschluss durch Feuchtigkeit und Nasse.
Montieren Sie das Gerät an einem vor Feuchtigkeit und Nasse geschützten Ort.

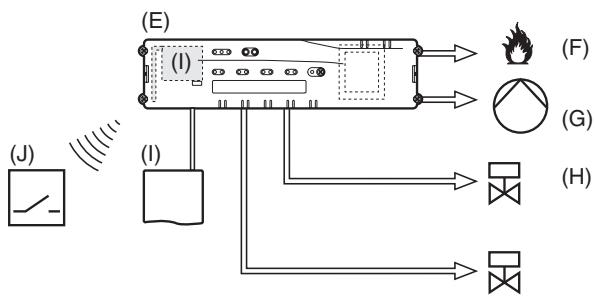

3. Übersicht

Das Fußbodenregelsystem ist ein intelligentes System zur individuellen Raumtemperaturregelung. Die folgende Übersicht zeigt die Geräte, die mit dem Etagenregler zusammenarbeiteten können.

(A)

(B)

(C)

(D)

(D)

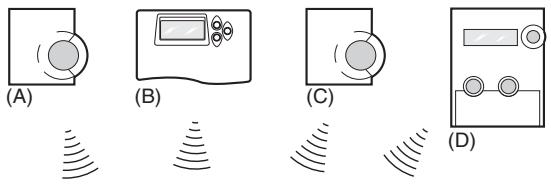

A	Fernversteller HCW 82 regelt über Stellrad Soll-Temperatur pro Temperaturzone
B	Zentrales Bediengerät CM67z regelt über einstellbare Zeitprogramme die Raum-temperatur
C	Raumtemperaturfühler HCF 82 übermittelt Raumtemperatur an Etagenregler
D	Hometronic Manager* HCM 200D zentrales Bediengerät des Hausautomations-Systems
E	Etagenregler HCE 80/HCC 80/HCE 80R/HCC 80R steuertstellantriebe;COMMUNIZIER mit Fernverstellern und Raumtemperaturfühlern
F	Kesselrückgriff, Analogausgang (nur HCE 80/HCC 80) oder Relaisausgang (nur HCE 80R/HCC 80R)
G	Integriertes Pumpenrelais
H	Thermoantriebe
I	Antenne extern HCE 80/HCE 80R Antenne intern HCC 80/HCC 80R
J	Kesselrückgriff Relais HC60NG/R6660D

3.1. Unterschiede der einzelnen Geräte-typen

	HCE 80	HCE 80R	HCC 80	HCC 80R
Antenne	Extern	Extern	Intern	Intern
Pumpen-relais	230 VAC intern	230 VAC intern	230 VAC intern	230 VAC intern
Analoger Ausgang	Vorhanden	Nicht vorhanden	Vorhanden	Nicht vorhanden
Kessel-rückgriff Funk	Extern mit HC60NG/R6660D	Extern mit HC60NG/R6660D	Extern mit HC60NG/R6660D	Extern mit HC60NG/R6660D
Kessel-rückgriff Relais	Nicht vorhanden	42 V AC/DC	Nicht vorhanden	42 V AC/DC

Das Pumpenrelais 230 VAC ist nicht potentialfrei.

3.2. Funktionsbersicht

• 5 regelbare Temperaturzonen, erweiterbar auf 8
• Pro Zone bis zu 3 Thermoantriebe anschließbar
• Stromlos offene und stromlos geschlossene Thermoantriebe verwendbar

• Integriertes Pumpenrelais
  Kesselrückgriff

• Analog (nur HCE 80/HCC 80)

• Integriertes Relais mit potentialfreiem Kontakt 42 V AC/DC (nur bei HCE 80R, HCC 80R)
  Drahtlos über Relais HC60NG/R6660D

• Etagenregler umschaltbar Heizen/Kühlen

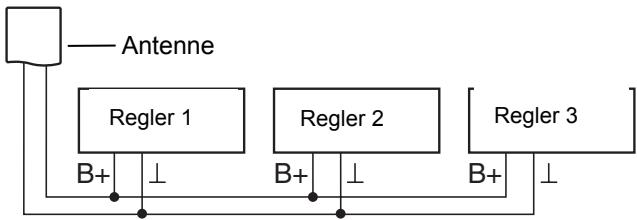

  1 Antenne fur 3 Regler verwendbar

• Interne oder externe Anteine verwendbar
• Schnelle Montage durch schraubenlose Klemmen der Thermoantriebe
• Intelligente Steuerung durch Fuzzy Logik
• Einfache Diagnose der Funkübertragung
• Betriebszustandsanzeige durch LEDs

4. Zonenplan erstellen

In einem Gebäude konnen Räume (Zonen) mit entsprechenden Raumsollwert-Temperaturen geregelt werden. In Abhängigkeit von der Raumsollwert-Temperatur werden die Thermoantratieber der zugeordneten Zone (Raum) gesteuert.

Pro Etagenregler können maximal 5 Temperaturzonen eingerichtet werden. Mit dem Erweiterungsmodul HCS 80 können Sie diese Anzahl auf 8 erhöhen.

In jeder Zone können maximal 3stellantriebe angeschlossen werden.

Tab. 1: Übersicht Temperaturzonen/Etagenregler

Temperaturzonen (maximal)	Stellantriebe (maximal)	Anzahl Etagen-regler
8	24	1
16	48	2
24	72	3

4.1. Temperaturzonen festlegen

• Bestimmen Sie die Anzahl der Zonen und die dazugehörigen Räume.
• Ordnen Sie jeder Zone das entsprechende Raumgerät, z. B. HCW 82, CM67z und die benötigten Thermoantriebe zu.
  Kennzeichnen Sie die Raumgeräte und Thermoantriebe für die jeweilige Zone (siehe Ausklappseite Fig. 4, Z1...Z8).

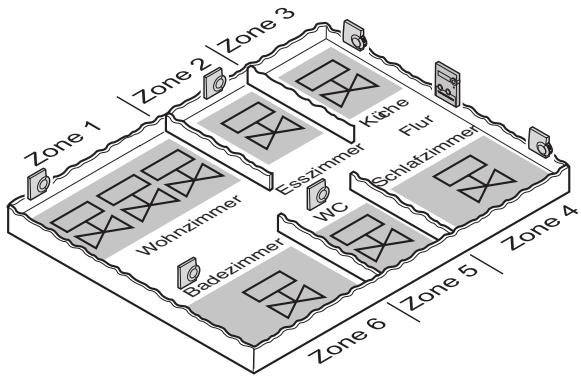

4.1.1. Beispiel einer Zonenaufteilung

Erläuterung zu dieser Beispiel:

• Der Wohnbereich ist mit 6 Temperaturzonen abgedeckt. Für diese Aufteilung ist das Zusammenmodul HCS 80 notwendig.
• Der Etagenregler steuert 8 Stellantriebe.

5. Montage

WARNING

Unzureichende Datenübertragung!

Störung des Funkempfängers im Gerät durch metallische Gegenstände und weitere Funkgeräte.

Achten Sie bei der Wahl des Betriebsortes auf mindestens 1 m Abstand zu Funkgeräten wie Funk-Kopfhörern, schnurlosen Telefonen nach DECT-Standard etc.
Achten Sie auf ausreichende Distan zu metallischen Gegenständen.
Wahlen Sie bei nicht zu behebender Funkstörung einen anderen Montageort.

WARNING

Beschädigung des Etagenreglers!

Kurzschluss durch Feuchtigkeit und Nasse.
- Montieren Sie das Gerät an einem vor Feuchtigkeit und Nasse geschützten Ort.

Der Etagenregler ist für die Montage im Verteilerkasten vorgesehen. Wenn der Platz Dort nicht ausreicht, wahren Sie den Platz so, dass der Etagenregler ungestört per Funk mit den Fernverstellern kommunizieren kann und vor Feuchigkeit und Nasse geschützt ist.

Der Etagenregler kann auf 2 Arten befestigt werden:

• Wandmontage
  DIN-Schienen-Montage

5.1. Wandmontage

Am Etagenregler sind 4 Montagebohrungen mit 4,2 mm Durchmesser angebracht.

52 mm Einbauhöhe des Etagenreglers beachten!
Wenn der Etagenregler hochkant montiert wird,
muss der Transformeriben sein, damit die Wärme abgeführt werden kann.

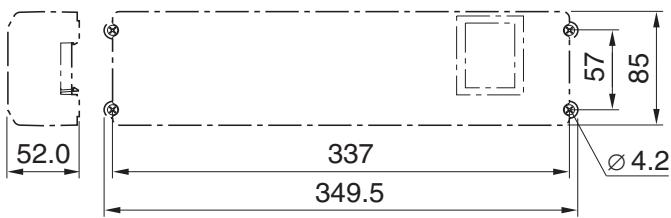

Abmessungen des Etagenreglers in mm

Zeichnen, bohren und dubeln Sie die Befestigungslöcher.
Schrauben Sie den Etagenregler an.

5.2. DIN-Schienen-Montage

• Setzen Sie das Gehäuse von unten an die DIN-Schiene an (1).
• Drücken Sie das Gehäuse nach oben, bis es einschnappt (2).

5.3. Komponenten montieren

Montieren Sie die Komponenten gemäß den beigefugten Montageanleitungen.

6. Installation und Konfigura-tion

GEFAHR

Lebensgefahr durch Stromschlag!

Offenliegende Kontakte mit Netzspannung.

Ziehen Sie vor dem Öffnen des Gehäuses den Netzstecker.
Lassen Sie alle Arbeitsen von autorisiertem Fachpersonal ausführten.
Beachten Sie bei der Installation die gultigen VDE Vorschriften.

WARNING

Beschädigung von offen liegenden Bauteilen!

Zerstörung der elektronischen Bauteile durch elektrostatice Entladungen.

Berühren Sie die Bauteile nicht.
Berühren Sie ein geerdetes Metallteil, um sich zu entladen.

6.1. Gehäuse öffnen

Offnen Sie das Gehäuse wie in Fig. 2 auf der Ausklappseite dargestellt.

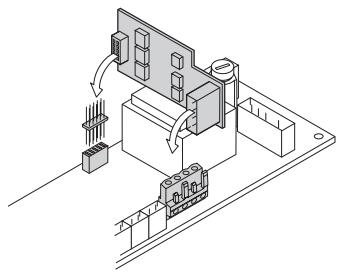

6.1.1. Erweiterungsmodul aufstecken (optional)

Das Erweiterungsmodul HCS 80 erweitert die mögliche Anzahl der Temperaturzonen des Etagenreglers von 5 auf 8.

• Stecken Sie das Erweiterungsmodul mit dem Zwischenstecker in den vorgesehenen Steckplatz.

6.1.2. Thermoantriebstyp einstellen

Pro Etagenregler kann nur ein Thermoantriebs- typ angeschlossen werden. Sollen stromlos offene und stromlos geschlossenestellantriebe betrieben werden,benötigen Sie zwei Etagenregler.

Die Thermoantriebe sind durch eine Keramik-sicherung geschützt.

Prufen Sie, welcher Thermoantriebstyp vorliegt.
Stellen Sie den Schalter gemäß folgender Tabelle ein (siehe Ausklappseite Fig. 4, (10)).

Schalter-stellung	Thermoan-triebstyp	Eigenschaft
O C	Stromlos geschlossen	Öffnet den Heizkreis, wenn an seinem Regeleingang Spannung anliegt
O C	Stromlos offen	Öffnet den Heizkreis, wenn an seinem Regeleingang keine Spannung anliegt

6.2. Anschlüsse verkabeln

6.2.1. Zulässige Kabeltypen und -längen

Thermoantriebe
Kabelaufwendurch-messer	Min. 3,5 mm/Max. 5,3 mm
Kabellänge	Max. 400 m
Kabelquerschnitt	Max. 1,0 mm²
Abisolieränge	4 mm
Klemmbereich der Stecker	0,07–1,33 mm²; flexibler Leiter
Netz- und Pumpenanschluss 230 VAC
Kabelaufwendurch-messer	Min. 8,0 mm/Max. 11 mm
Kabellänge	Max. 100 m
Kabelquerschnitt	Max. 1,5 mm²
Abisolieränge	7 mm
Klemmbereich der Stecker	0,50-2,50 mm²; flexibler/fester Anschluss0,50-1,50 mm²; flexib el, mit Aderendhülse
Antennenanschluss
Kabellänge	Max. 30 m
Kabelquerschnitt	JE-LiYCY 2x2x0,5 mm2; JE-Y(St)Y Ø2x2x0,8 mm; 2x0,5 mm2
Abisolierlänge	5,5 mm
Klemmbereich der Stecker	0,07–1,54 mm2
Heizen/Kühlen, Kesselrückgriff
Kabellänge	Max. 100 m
Kabelquerschnitt	JE-LiYCY 2x2x0,5 mm2; JE-Y(St)Y Ø2x2x0,8 mm; 2x0,5 mm2
Abisolierlänge	5,5 mm
Klemmbereich der Stecker	0,07–1,54 mm2

Tab. 2: Zulässige Kabeltypen und -längen

6.2.2. Netzkabel anschließen

GEFAHR

Lebensgfahr durch Stromschlag!

Offenliegende Kontakte mit Netzspannung.

Stellen Sie sicher, dass am Kabel keine Spannung anliegt.

Wahlen Sie nach Tab. 2 ein geeignetes Kabel für den Netzanschluss aus.
Isolieren Sie die Anschlusses 7mm ab (siehe Ausklappseite Fig. 7).

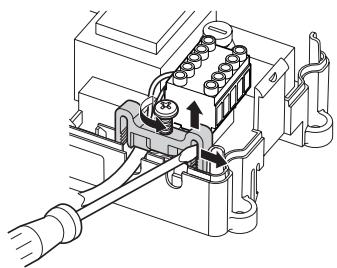

Schlieben Sie das Kabel gemäß folgender Grafik an den Stecker an (siehe Ausklappseite Fig. 4 (12)).
- Stecken Sie den Stecker in die Buchse 12 (siehe Ausklappseite Fig. 4).

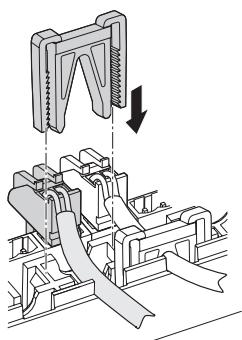

Sichern Sie die Kabel mit der Kabelklemme.

Montage

Demontage

6.2.3. Thermoantriebe anschließen

WARNING

Beschädigung des Etagenreglers!

Achten Sie bei Thermoantrieben auf die technischen Daten: Insgesamt 3 A Maximalstrom, 250 mA Dauerstrom pro Zone.

Jede Zone kann bis zu 3stellantriebe steuern. Für die Zone 1 konnen 3stellantriebe, für Zone 2 konnen 2 und für die Zonen 3 bis 5 kann je 1 Stellantrieb direkt angeschlossen werden. Für das Erweiterungsmodul ist je 1 Anschluss für die Zonen 6 bis 8 vorhanden.

Sollen mehr als 11 Thermoantriebe an den Etagenregler angeschlossen werden, müssen die Kabel derstellantriebe in einer Verteilerdose verdrahtet werden.

Verlegen Sie ggf. die Kabel derstellantriebe zur Verteiler-dose.
Verdrahen Sie die Leitungen der Stellartriebe.

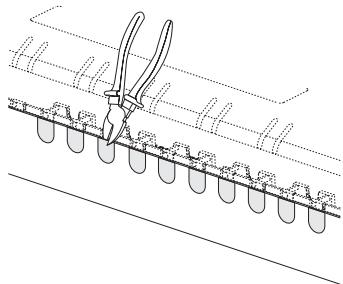

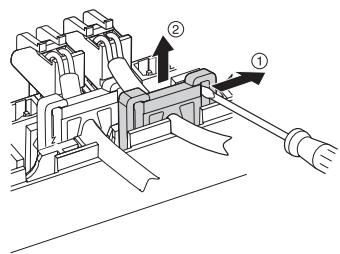

Brechen Sie die Öffnungen für die Kabel am Gehäuse mit einem Seitenschneider heraus.

Isolieren Sie die Anschlüsse 5,5 mm ab (siehe Ausklappseite Fig. 6).
- Stecken Sie die Anschlusskabel der Stellartriebe in die Kabelöffnungen der Stecker.
Schließen Sie die Klemmen.
- Stecken Sie die Stecker in die Buchsen der zugehörgen Zonen (siehe Ausklappseite Fig. 4 (Z1...Z8)).
Klemmen Sie die Kabel in die Zugentlastung.
Sichern Sie die Kabel mit der Kabelklemme.

Montage
Demontage

6.3. Kesselrückgriff

6.3.1. Kesselrückgriff über analogen Ausgang (nur HCE 80/HCC 80) an externen Regler anschließen

Die analoge Ausgangsspannung ändert sich in Abhängigkeit von der Ventilstellung.

Isolieren Sie die Anschlüsse 5,5 mm ab (siehe Ausklappseite Fig. 5).
Schlieben Sie den Kesselrückgriff gemäß folgender Grafik an (siehe Ausklappeite Fig. 4 (9)).

Bei den Reglern MCR 200, MCR 40, ZG 252 N, Panther und Smile ist ein Kesselrückgriff möglich.

Schließen Sie die Eingänge gemäß der beigelegten Anleitung an (Masse-Eingang an Klemme 6, TW-Eingang an Klemme 5 des Etagenreglers).

Beim Regler MCR 40 liegen TW- und Masse-Eingang an folgenden Klemmen:

Beim Regler ZG 252 N liegen TW- und Masse-Eingang an folgenden Klemmen:

Beim Regler MCR 200 liegen TW- und Masse-Eingang je nach Ausführung an verschiedene Klemmen.

6.3.2. Kesselrückgriff über drahtlose Verbindung (mit HC60NG/R6660D) realisieren

In Abhängigkeit zur Ventilstellung wird das Relais ein- und ausgeschaltet.

6.3.3. Kesselrückgriff mit integriertem Relais 42 VAC, potentialfreier Kontakt realisieren (nur HCE 80R/HCC 80R)

In Abhängigkeit zur Ventilstellung wird das Relais ein- und ausgeschaltet.

Isolieren Sie die Anschlüsse 5,5 mm ab (siehe Ausklappseite Fig. 5).
Schlieben Sie den Kesselrückgriff gemäß folgender Grafik an (siehe Ausklappseite Fig. 4 (9)):

6.4. Pumpe

6.4.1. Pumpensteuerung

Sobald eine Zone aktiv ist, wird die Pumpe zeitverzögert eingeschaltet. Sobald alle Ventile geschlossen sind, schaltet die Pumpe aus.

Die LED (siehe Ausklappseite Fig. 3 (6)) leuchtet grün, wenn die Pumpe lauft.

6.4.2. Pumpe anschließen (230 VAC)

Isolieren Sie die Anschlüsse 7 mm ab (siehe Ausklappseite Fig. 7).

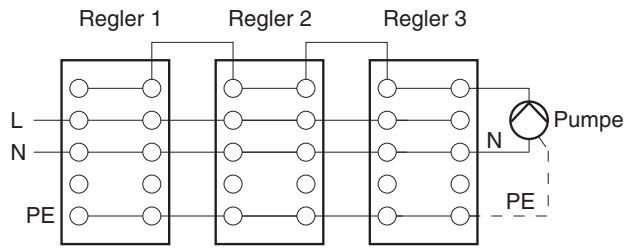

Schlieben Sie die Pumpe gemäß folgender Grafik an (siehe Ausklappseite Fig. 4 (12)):

WARNING

Beschädigung des Etagenreglers!

Kurzschluss bei falscher Installation.

Schlieben Sie alle Regler an der Selben Phase an.

6.4.3. Externe Antenne installieren

Es konnen bis zu drei Etagenregler an eine Antenne angeschlossen werden. Stellen Sie bei der Wahl des Betriebsortes safer, dass die Funktion der Antenne nicht beeinträchtigt wird.

Installieren Sie die externe Anteine nur außerhalb von Metallgehausen (z. B. Schaltschränken).
- Montieren Sie die Antenna an einem geeigneten Ort in der Höhe des Etagenreglers. Beachten Sie darauf, dass eine Funkverbindung zum Fernversteller besteht.
Isolieren Sie die Anschlüsse 5,5 mm ab (siehe Ausklapp-seite Fig. 5).

Schlieben Sie die Antenna gemäß folgender Grafik an (siehe Ausklappseite Fig. 4 (9)): Schirm an 2 Zweite Ader an 1

Schließen Sie die Klemmen.

Beim gleichzeitigen Betrieb mehrerer Etagenreglerarf nur an einem Regler eine Antenne angeschlossen sein (intern oder extern).

6.4.4. Gehäuse des Etagenreglers schliesen

• Setzen Sie den Gehäusedeckel auf (siehe Ausklappsite).
  Lassen Sie die Schnappverschlüsse links und rechts einschnappen.
  Ziehen Sie die Schraube an der Oberseite fest.

7. Inbetriebnahme

Bei der Inbetriebnahme werden Fernversteller - ggf. die Zeitprogramme des Funk-Fernverstellers CM67z - den Temperaturzonen des Etagenreglers zugeordnet. Am Hometronic Manager wird für jeder Temperaturzone ein Raumname festgelegt.

7.1.1. Etagenregler in Betriebnehmen

Schalten Sie die Betriebsspannung ein.

Die LED für die Netzspannung (POWER) leuchtet.

7.2. LED-Anzeigen am Etagenregler

Die LEDs des Etagenreglers zeigen die Betriebsarten des Etagenreglers und der installierten Temperaturzonen. Bedeutung der 3 LEDs (siehe Ausklappseite Fig. 3 (1,2,3)):

LED	Anzeige	Bedeutung
POWER (Grün)	Leuchtet	Normalbetrieb
i (Rot)	Leuchtet	Sammelstörung
	Blinkt	Störungsanzeige Antenne
(Gelb)	Schnelles Blinken	Kein Gerät installiert

7.3. Signalärke der Funkübertragung prufen

Die Signalstärke der Funkübertragung kann sowohl für den Sender als auch die Empfänger geprüft werden.
Siehe Abschnitt "Funkübertragung prüfen" auf Seite 11.

7.4. Betriebsarten des Etagenreglers

7.4.1. Normalbetrieb

Im Normalbetrieb zeigen die LEDs 1...8 die Position der Stellartriebe, siehe Fig. 3 (7) auf der Ausklappseite:

Grün	Thermoantrieb geöffnet
Aus	Thermoantrieb geschlossen

7.4.2. Störungsbetrieb

Im Störungsbetrieb werden die entsprechenden Störungen durch die Zonen-LEDs angezeigt.
Siehe Abschnitt "Störungen anzeigen" auf Seite 12.

7.4.3. Installationsbetrieb

Im Installationsbetrieb ordnen Sie den Fernverstellern und dem Hometronic Manager Temperaturzonen zu. Siehe Abschnitt "Zonen zuordnen und Raumnamen vergeben" auf Seite 9.

7.4.4. Geräteanzeige

Die Geräteanzeige zeigt, welche Geräte dem Etagenreg-
ler zugeordnet sind.
Siehe Abschnitt "Konfiguration prufen" auf Seite 11.

7.5. Kuhl Funktion

Wenn der Etagenregler als Kuhlregler verwendet wird, mussen Sie diese Funktion bei der Installation einmalig freigeben.

7.5.1. Kühlfunktion freigegeben

Halten Sie die Taste Mode mind. 4 sec gedrückt.

Die LED © zeit, ob Heizmodus oder Kühlmodus aktiviert ist:

LED leuchtet grün	Kühlmodus aktiv
LED leuchtet rot	Heizmodus aktiv

Wechseln Sie durch Drücken der Installations-Taste die Einstellung.

i

Der Etagenregler schaltet nach 60 sec automatisch wieder in den Normalbetrieb. Sie konnen den Installationsmodus auch durch Drucken der Taste Mode verlassen.

7.5.2. Umschalten Heizen/Kühlen

Das Umschalten Heizen/Kühlen erfolgt über den Umschaltkontakt 3 und 4.

Um die Kuhlfunktion zu aktivieren, verbinden Sie die Umschaltkontakte 3 und 4, (siehe Ausklappseite Fig. 4 (9)), z. B. durch einen externen Umschalter.

7.5.3. Raumnamen zuordnen

Tragen Sie die Raumnamen im Zonenplan ein.
Drucken Sie die Installations-Taste solange, bis die LED der Zone 1 blinkt. Die LED der Zone 1 blinkt rot.
Ordnen Sie den Fernversteller zu.
Drücken Sie kurz die Installations-Taste Die LED der Zone 1 blinkt grün.
Ordnen Sie ein Zeitprogramm für Heizung zu.
Drucken Sie die Installations-Taste Die LED der Zone 1 blinkt gelb.
Ordnen Sie ein Zeitprogramm für Kuhlung zu.

Wiederholen Sie die Schritte, bis allen Temperaturzonen zwei Raumnamen zugeordnet wurden.

8. Zonen zuordnen und Raum-namen vergeben (Teach-in)

Im folgenden Abschnitt erfahren Sie, wie Sie die verschiedene Komponenten einer Temperaturzone zuordnen konnen und bei Verwendung eines Hometronic-Managers Raumnamen vergeben.

i

Einer Temperaturzone kann nur ein Fernversteller zugeordnet werden. Wird ein Raumtemperaturfuhler HCF 82 mit einem Fernversteller HCW 82 kombiniert, d. h. der gleichen Zone zugeordnet, muss zuerst der Fernversteller und danach der Raumtemperaturfuhler zugeordnet werden. Wird am Etagenregler die Installations-Taste länger als 4 Minuten nicht gedrückt, wechselt der Etagenregler automatisch in den Normalbetrieb.

8.1. Fernversteller HCW 82, Raumtemperaturfuhler HCF 82 zuordnen

Im folgenden Beispiel wird der Fernversteller HCW 82 der Zone 1 zugeordnet; anschließend wird der Zone 1 im Zeitprogramm des Hometronic Managers der Raumname "Wohnen" vergeben.

Halten Sie den Zonenplan bereit.
Halten Sie die Installations-Taste am Etagenregler 2 Sekunden gedrückt.

Die LED leuchtet. Die LED der Zone 1 blinkt rot. Der Etagenregler ist im Installationsbetrieb und wartet auf das Signal des Fernverstellers.

Um den Fernversteller einer anderen Zone zuzuordnen, drucken Sie die Installations-Taste so oft, bis die LED der gewünschten Zone rot blinkt.

Drucken Sie den Sendeknopf des Fernverstellers.

Der Fernversteller ist der Zone 1 zugeordnet.

Die LED der gewählten Zone leuchtet kontinuierlich rot.

Ist kein Zeitprogramm aktiv, arbeitet der Etagenregler mit einem Basiswert von 20^ (Modus Heizen) bzw. 26^ (Modus Kühlen). Wie Sie die Konfiguration prüfen,lesen Sie auf Seite 11.

8.2. Hometronic-Manager HCM 200D zuordnen

Wie Sie das Gerät installmenten,lesen Sieitte in der Bedienungsanleitung HCM 200D.

Drucken Sie die Installations-Taste am Etagenregler erneut.
Die LED der gewählten Zone blinkt grün. Der Etagenreg-ler wartet auf ein Signal des Hometronic Managers.
Wahlen Sie im Menu Einstellungen > Installation > Heizen/Kühlen den gewünschten Raumnamen, z. B. WOHnen.
Drucken Sie den Eingabenknopf.

Hinter "Wohnen" entscheidiert ein*.

Die LED der Zone 1 am Etagenregler leuchtet grün. Der Temperaturzone 1 wurde der Name "WOHNEN" zugeordnet.

Tragen Sie den Raumnamen im Zonenplan ein.
Wiederholen Sie die Schritte, bis allen Temperaturzonen ein Raumname zugeordnet wurde.
Betätigen Sie die Installations-Taste so oft, bis die LED erlischt.

Der Etagenregler ist wieder im Normalbetrieb.

Wird die Installationstaste länger als 4 min. nicht gedrückt, wechselt der Etagenregler in den Normalbetrieb.

Die zugeordneten Temperaturzonen bleiben auch nach einem Spannungs-ausfall im Etagenregler gespeichert.

8.3. Baumregelsystem CM67z zuordnen

8.3.1. Teach-In Raumtemperaturfuhler

Wie Sie das Gerät installieren,lesen Sieitte in der Bedienungsanleitung des CM67z.

Die Bedieneinheit CM67z besitzt einen integrierten Temperatursensor für Zone 1. Die Funktion des Sensors wird im Installations-Modus durch Parameter 7:tS festgelegt:

Stellen Sie den Parameter 7:tS auf die Einstellung "2".
Stellen Sie den Parameter 17:SU auf die Einstellung "0" (nur HR 80) oder "2" (HR 80 und R6660D) ein.

Der integrierte Sensor wird nun für die Messung und Regelung der Raumtemperatur in Zone 1 verwendet.

Hinweise zu den Parameteinstellungen des CM67z finden Sie in der zugehörigen Bedienungsanleitung.

Bewegen Sie den Schiebeschalter an der Bedieneinheit CM67z in die Position OFF. Betätigten Sie die Tasten TEMP , TEMP und PROG 1 zusammen, um den Teach-in-Modus für Zone 1 zu aktivieren.

An der CM67z erscheint folgende Anzeige:

Halten Sie die Installations-Taste am Etagenregler 2 Sekunden gedrückt.

Die LED leuchtet. Die LED der Zone 1 blinkt rot. Der Etagenregler ist im Installationsbetrieb und wartet auf das Signal des CM67z

Um den CM67z einer anderen Zone zuzuordnen, drucken Sie die Installations-Taste so oft, bis die LED der gewünschten Zone rot blinkt.

• Senden Sie das Teach-in-Signal durch Betätigkeiten der Taste 21 22.

8.3.2. Teach-In Zeitprogramm CM67z (Zone 1)

Drucken Sie die Installations-Taste am Etagenregler erneut.

Die LED der Zone 1 blinkt grün.

Senden Sie das Teach-in-Signal durch Betätigten der Taste 21 2.

Die LED der gewählten Zone leuchtet kontinuierlich grün.

8.3.3. Teach-In Zeitprogramm CM67z (Zone 2)

Für Zone 2 steht am CM67z kein internet Sensor zur Verfugung. Sie müssen der Zone einen externen Sensor (HCF 82) zuweisen (siehe Fernversteller HCW 82, Raumtemperaturfuhler HCF 82 zuordnen, Kapitel 8.1).

Bewegen Sie den Schiebeschalter an der Bedieneinheit CM67z in die Position OFF. Betätigten Sie die Tasten TEMP , TEMP und PROG 1 zusammen, um den Teach-in-Modus für Zone 1 zu aktivieren.

Betätigen Sie die Taste MAN 2, um die Bedieneinheit CM67z in den Teach-in-Modus für Zone 2 umzuschalten.

An der CM67z erscheint folgende Anzeige:

Drücken Sie die Installations-Taste am Etagenregler erneut kurz.

Die LED leuchtet. Die LED der gewählten Zone blinkt grün.

Der Etagenregler ist im Installationsbetrieb und wartet auf das Signal des CM67z

Um den CM67z einer anderen Zone zuzuordnen, drucken Sie die Installations-Taste so oft, bis die LED der gewünschten Zone grün blinkt.

Senden Sie das Teach-in-Signal durch Betätigten der Taste 21 22

Die LED der gewählten Zone leuchtet kontinuierlich grün.

8.4. Zeitprogramm für Kühlfunktion

Wurde die Kuhlfunktion aktiviert (siehe "Kuhlfunktion", Seite 9), kann jeder Zone ein eigenes Zeitprogramm für Heizen und Kühlen zugeordnet werden (z. B. "Wohnen heizen", "Wohnen kühlen").

Die Zeitprogramme und Sollwerte werden durch den Umschalt-Kontakt Heizung oder Kuhlung aktiviert.

Das Zeitprogramm für Heizen ist aktiv, wenn die Verbindung an Klemme 3 und 4 am Stecker 9 offen ist (siehe Ausklapp-seite Fig. 4 (9)).

Sind die Klemmen 3 und 4 verbunden, wird das Zeitprogramm Kühlen aktiv.

Wird einer Zone kein Zeitprogramm für Kühlen zugeordnet, so ist der Standard-Raumsollwert 26^ .

8.5. Relaismodule zur Ansteuerung des Wärmeerzeugers zuordnen

Je nach Wärmeanforderung der installierten Räume steuert das Relaismodul HC60NG/R6660D in Abhängigkeit der Ventilstellung den Wärmeerzeuger.

8.5.1. Teach-in Kesselrückgriff HC60NG/R6660D

Drucken Sie den Taster am Relaismodul HC60NG/ R6660D 5 sec, um den Teach-in-Modus zu aktivieren.
Die rote LED am Relaismodul blinkt im Rhythmus 0,5 sec ein, 0,5 sec aus.
Drucken Sie kurz die Installations-Taste am Etagenreg-ler.
Nach erfolglicher Zuordnung erlischt die rote LED des Relaismoduls.
Drücken Sie zum Verlassen der Geräteanzeige die Installations-Taste am Etagenregler erneut.

8.6. Zuordnung aufheiten

8.6.1. Zuordnung des Fernverstellers zur Temperaturzone aufheiten

Halten Sie die Installations-Taste 假 mindestens 2 Sekunden gedrückt um in den Installationsmodus zu gelangen.

Die LED leuchtet. Die LED der Zone 1 blinkt rot.

Drücken Sie die Installations-Taste so oft, bis die LED der Zone rot blinkt, die Sie abmelden möchten.
Drucken Sie die Taste Mode mindestens 4 sec.

Die LED der gewählten Zone erlischt.

Die Zuordnung des Fernverstellers zur Temperaturzone ist aufgehoben.

8.6.2. Zuordnung des Raumnamens oder Zeitprogramms zur Temperaturzone aufheben

Halten Sie die Installations-Taste 念 mindestens 2 Sekunden gedrückt um in den Installationsmodus zu gelangen.
Die LED leuchtet. Die LED der Zone 1 blinkt rot.
Drücken Sie die Installations-Taste so oft, bis die LED der Zone grün blinkt, die Sie abmelden möchten.
Drucken Sie die Taste Mode mindestens 4 sec.

Die LED der gewählten Zone erlischt.

Die Zuordnung des Raumnamens oder des Zeitprogramms zur Temperaturzone ist aufgehoben.

8.7. Einstellungen am Hometronic Manager sichern

Bevor Sie die Inbetriebnahme beenden, müssen Sie die Einstellungen am Hometronic Manager sichern.

Siehe: Bedienungsanleitung des Hometronic Managers, Kapitel "Anpassung".

9. Konfiguration prüfen

Drucken Sie kurz die Installations-Taste

Die LED blinkt gelb.

Der Etagenregler befindet sich in der Geräteanzeige.

Die Farben der LED 1...8 zeigen immer die Konfiguration der Temperaturzonen.

Aus	Kein Gerät installiert
Rot	Ruumtemperaturfühler/Fernversteller ist installiert
Gelb	Zeitprogramm, Fernversteller und Raumtemperaturfühler sind installiert
Grün	Hometronic Manager bzw. Funk-Fernversteller CM67z ist installiert

Wenn Heizung/Kuhlung freiigegeben wurde, sind Informationen über den aktuellen Status abrufbar.

Drucken Sie erneut kurz die Installations-Taste

Die Farben der LED 1...8 geben nun Auskunft über Zuordnung der Zeitprogramme zu den Temperaturzonen.

Grün	Zeitprogramm für Kühlung zugeordnet
Rot	Zeitprogramm für Heizung zugeordnet
Gelb	Zeitprogramm für Heizen/Kühlen zugeordnet

9.1. Funkübertragung prüfen

9.1.1. Testsignale senden

Der Etagenregler kann an alle zugewiesenen Funkempfänger ein Testsignal zur Überprüfung der Signalstarke senden.

Halten Sie die Tasten Mode und gleichzeitig min. 4 sec gedrückt.

Die -LED blinkt grun.

Der Etagenregler sendet alle 5 sec ein Testsignal an die zugeordneten Funkempfänger. Beim Senden leuchten die Zonen-LEDs kurz auf.

Sie können den Testmodus durch Drücken einer beliebigen Taste verlassen. Nach 4 Minuten wechselt das Gerät automatisch in den Normalmodus.

9.1.2. Testsignale empfangen

Wie Sie ein Testsignal an den Etagenregler senden können,lesen Sie in der Anleitung des entsprechenden Funksengers.

Senden Sie ein Testsignal an den Etagenregler.

Wird ein Testsignal empfangen, blinkt die LED grün. Die Zonen-LED der entsprechenden Zone zeigt durch Blinken die Stärke des empfangenen Signals (1 = ausreichend...5 = stark).

10. Störungen anzeigen

Wenn die LED leuchtet, liegt in mindestens einer Temperaturzone eine Störung vor.

Die Farben der Zonen-LEDs 1...8 geben Auskunft über die Art der Störung in der jeweiligen Temperaturzone:

Aus	Keine Störung
Rot blin-ken	Keine Verbindung zum Fernversteller, Raum-temperaturfuhler
Gelbblinke	Keine Verbindung zum Fernversteller und Ho-metronic Manager HCM 200D bzw. zentralem Bediengerät CM67z
Grünblinke	Keine Verbindung zum Hometronic Manager HCM 200D bzw. zentralem Bediengerät CM67z

Die Störungsanzeige erlischt, sobald die Störung behoben ist.

11. Inbetriebnahme beenden

Schlieben Sie das Gehäuse (siehe "Gehäuse des Etagenreglers schlies-sen", Seite 8).
Geben Sie dem Kunden den fertig ausgeführten Zonenplan zusammen mit der Montageanleitung.

11.1. Hinweise für den Installateur

Informieren Sie ihren Kunden nach der Inbetriebnahme des Etagenreglers über die Heizungssteuerung:

Erläutern Sie dem Kunden Funktion und Bedienung aller Komponenten.
Weisen Sie auf Besonderheiten und Ausbaumglichkeiten der jeweiligen Kundeninstallation hin.

11.2. Etagenregler in den Auslieferungs-zustand zusacksetzen

Wenn der Etagenregler in den Auslieferungszustand zurückgesetzt wird, gehen alle aktuellen Zuordnungen verloren. Bei einer Spanningsunterbrechung besteht der Etagenregler seine Konfiguration.

• Halten Sie die Tasten Mode und am Etagenregler gleichzeitig >10 s gedrückt.

Nach 4 sec Goes der Regler in den Testmodus. Halten Sie die Taste weiterhin gedrückt, bis die LED gelb blinkt.

Die LED leuchtet gelb (blinkt Schnell).

Der Etagenregler ist in den Auslieferungszustand zurückgesetzt.

12. Sicherung wechseln

Schalten Sie das Gerät spannungslos.
Offnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 6).

Verwenden Sie nur Keramik-Sicherungen vom Typ 230 VAC; 2,5 A; flink; 5 × 20 ~mm .

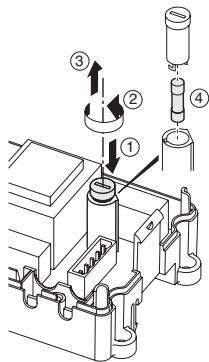

▶ Nehmen Sie die Halterung mit der Sicherung hereus (Schritte 1 bis 3).
Wechseln Sie die alte Sicherung gegen eine neue.
- Stecken Sie die Sicherung wieder ein:

Einszen (1)

Nach rechts drehen.

Schließen Sie das Gehäuse (siehe "Gehäuse des Etagenreglers schlies-sen", Seite 8).

13. Anhang

13.1. Glossar

Begriff	Erklärung
Fernversteller	Erfasst die Ist-Temperatur, ändert die Soll-Temperatur. Wird in jeder Zone an einem bedienerfreundlichen Ort montiert.
Heizkreis	Gesamtheit aller Steuer- und Regelrä-te einer Temperaturzone.
Hometronic	Hausautomations-System von Honey-well.
Hometronic-Manager	Zentrales Bediengerät des Hometronic-Systems.
Kesselrückgriff	Der Wärmeerzeuger wird in Abhängig-keit vom Wärmebedarf angesteuert.
Pumpenrelais	Steuert eine an den Etagenregler ange-schlossene Pumpe.
Raumtemperatur-fühler	Erfasst die Raumtemperatur und über-mittelt sie an den Etagenregler.
Raumsollwert-Temperatur	Raumtemperatur, die erreicht werden soll.
Thermoantrieb	Öffnet und schließt einen Heizkreis. Wird vom Etagenregler gesteuert.
Zeitprogramm	Vordefinierte Sollwerte und Schaltpunkte am Hometronic Manager und am CM67z einstellar.

13.2. Hilfe im Problemfall

Problem	Ursache/Lösung
Beim Einschalten der Netzspannung leuchtet die LED Power nicht auf.	Es liegt keine Netzspannung an. ► Spannung der Steckdose prüfen. ► Sicherung am Etagenregler prüfen.
Die LED 1...8 der Zonen leuchtet bei der Inbetriebnahme nicht kontinuierlich grün.	Der Raumname{lösst sich nicht zuordnen. ► Prüfen, ob der Hometronic Manager installiert ist. ► Prüfen, ob der Zone ein Raumname zugeordnet ist. ► Antennenanschluss prüfen. ► Zone eventuell erneut zuordnen.
Die LED 1...8 der Zonen leuchtet bei der Inbetriebnahme nicht kontinuierlich rot.	Der Fernversteller{lösst sich nicht zu-ordinen. ► Prüfen, ob Batterien im Fernversteller richtig eingelegt sind. ► Funkverbindung prüfen. ► Antennenanschluss prüfen.
Räume werden nicht warm bzw. nicht gekühlt.	► Heizung und Vorlauftemperatur prüfen. ► Anpassung an thermischenstellan-trieb prüfen (siehe Seite 6). ► Sicherung des Etagenreglers prüfen. Bei defekter Sicherung: ►stellantriebe auf Kurzschluss über-prüfen. ► Sicherung wechseln.
Die LED i leuchtet nach der Inbetrieb-nahme rot.	In einer der Temperaturzonen liegt eine Störung vor (siehe Seite 12). ► Funkverbindung prüfen. ► Antennenanschluss prüfen. ► Prüfen, ob Zone korrekt zugeordnet ist. ► Batterien der zugeordneten Geräte prüfen.
Ein Raum wird falsch geregelt.	► Prüfen, ob das Stellrad des Fernvers-tellers auf Position 0 steht. ► Prüfen, ob sich das Stellrad bei ab-genommenem Gehäusedeckel von -12 bis +12 drehen{lässt. ► Prüfen, ob dem Raum ein Fernver-steller zugeordnet ist.
Die LED ① blinkt schnell.	Kein Gerät installiert. ► Installieren Sie die Geräte neu.

Problem	Ursache/Lösung
Die LED i blinkt.	Keine Antenne angeschlossen, oder Antenne defekt. ► Prüfen Sie, ob eine Antenne ange-schlossen ist. Wenn keine Antenne angeschlossen ist: ► Schließen Sie eine Antenne an. Wenn eine Antenne angeschlossen ist: ► Antennenanschluss prufen. ► Ggf. Antenne gegen neue austau-schen.

13.3. Technische Daten

Ein/Ausgangsspannung	230 VAC, 50 Hz
Leistungsaufnahme	max. 1750 VA mit angeschlossener Pumpe (max. 6 A)
Pumpenrelais	Schaltkontakt 230 VAC, max. 6 A (nicht potentialfrei); cosφ ≥ 0,7
Kesselrückgriffrelais	42 VAC; 1 V < U ≦ 42 V; 1 mA < I ≦ 100 mA; cosφ = 1
Thermoantriebe	2,7 A max. für 1 sec; 200 mA; ; cosφ ≥ 0,95
Umgebungstemperatur	0...50 °C
Lagertemperatur	-20...+70 °C
Luftfeuchtigkeit	5...93 % relative Luftfeuchte
Frequenz	868,3 MHz (Sender/Empfänger)
Maße	350x82x52 mm (BxHxT)
Gewicht	1 kg
Sicherung	Keramische Sicherung 5x20 mm, 230 VAC; 2,5 A; flink
Material	ABS
Schutzart	IP30
Brandschutzklasse	V0

13.4. Geräte- und Funktionsdifferentiationen gemäß EN 60730-1

• Zweck des Gerätes ist Temperatur-Regler
  Gerat erfüllt Schutzklasse 1, EN60730-1, EN60730-2-9
• Unabhängig montierbares elektronisches Regelsystem mit fester Installation
• Wirkungsweise ist Typ 1.B (Pumpenrelais) und Typ 1.C (Thermoantrieb)
• Temperatur für Kugeldruckprüfung für Gehäuseteile 75^ C und für spannungsführende Teile wie z. B. Klemmen 125^ C
  EMV Storaussendeprüfung bei 230 VAC +10/-15 %, 1750 VA maximum
  Verschmutzungsgrad ist 2
• Bemessungsspannung ist 4000 V (entspricht Überspannungskategorie III)
• Softwareklasse ist A

13.5. Zonenplan (Muster)

Zone	Stellantrieb (Typ, Ort)	Fernversteller (Ort)	Raumname
1			Heizen
			*Kühlen
2			Heizen
			*Kühlen
3			Heizen
			*Kühlen
4			Heizen
			*Kühlen
5			Heizen
			*Kühlen
6			Heizen
			*Kühlen
7			Heizen
			*Kühlen
8			Heizen
			*Kühlen

Kuhlen optional

13.6. WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz

Entsorgen Sie Verpackung und Produkt am Ende der Produktlebensdauer in einem entsprechenden Recycling-Zentrum.
Entsorgen Sie das Produkt nicht mit dem gewöhnlichen Hausmull.
- Verbrennen Sie das Produkt nicht.

13.7. Kurzanleitung

Legen Sie fest, welche Heizkreise* durch den Etagenregler geregelt werden sollen.
Siehe Abschnitt "Zonenplan erstehen", Seite 5.
Montieren Sie die bestehtigten Komponenten.

A	Fernversteller HCW 82 regelt über Stellrad Soll-Temperatur pro Temperaturzone
B	Zentrales Bediengerät CM67z regelt über einstellbare Zeitprogramme die Raum-temperatur
C	Raumtemperaturfühler HCF 82 übermittelt Raumtemperatur an Etagenregler
D	Hometronic Manager HCM 200D zentrales Bediengerät des Hausautomations-Systems
E	Etagenregler HCE 80/HCC 80/HCE 80R/HCC 80R steuertstellantriebe; kommuniziert mit Fernverstellern und Raumtemperaturfühlern
F	Kesselrückgriff, Analogausgang (nur HCE 80/HCC 80) oder Relaisausgang (nur HCE 80R/HCC 80R)
G	Integriertes Pumpenrelais
H	Thermoantriebe
I	Antenne extern HCE 80/HCE 80R Antenne intern HCC 80/HCC 80R
J	Kesselrückgriff Relais HC60NG/R6660D

Siehe Abschnitt "Montage", Seite 5.

Stellen Sie den Etagenregler auf den entsprechenden Thermoantrieb ein (stromlos offen oder stromlos geschlossen), verkabeln Sie die Anschlüsse und verbinden Sie die Komponenten miteinander.

Siehe Abschnitt "Installation und Konfiguration", Seite 6.

• Ordnen Sie Raumtemperaturfuhler, Fernversteller und andere Steuerkomponenten den Temperaturzonen zu (Teach-in).
  Wenn Sie Zeitprogramme verwenden:
  Ordnen Sie ggf. Raumnamen am Hometronic Manager zu.
• Ordnen Sie ggf. den Temperaturzonen ein Zeitprogramm des CM67z zu.

Siehe Abschnitt "Inbetriebnahme", Seite 8.

13.7.1. Navigations- und Funktionssübersicht

Funktion	Taste drücken	Status-LED	Zonen LED	Modus verlassen
Normalbetrieb	-		Leuchtet grün = Ventil auf LED aus = Ventil zu
		LED ↗ blitzt gelb		Gerät (z. B. HCW 82) zu-ordnen
Teach-in	↗ > 2 s	LED ↗ leuchtet gelb	Blinkt	4 min nach letzter Aktion
Zugeordnete Geräte löschen	Mode > 4 sec im Teach-in-Modus	LED ↗ leuchtet gelb	Zonen-LED Goes aus	4 min nach letzter Aktion
Geräteanzeige	↗ < 2 sec ge-drückt halten	LED ↗ blinkt gelb	Rot = Raum-Istwert Grün = Zeitprogramm Gelb = Raum-Istwert/Zeitprogramm	• Automatisch nach 60 sec oder • Andere Taste betätigten
Kühlmodus	Mode > 4 s Taste ↗ betäti-gen um Kühlmo-dus zu aktivieren/deaktivieren	LED ↗ grün = Kühl-modus aktivVED ↗ rot = Kühl-modus inaktiv	Rot = Kühlen aktiv und Kühlkon-takt offen (KI. 3 und 4) Grün = Kühlen aktiv und Küh-kontakt geschlossen (KI. 3 und 4)	• Automatisch nach 60 s oder • Taste Mode betätigten
Testsignal senden	↗ und Mode 4 sec gedrückt halten	LED ↗ blinkt grün	Leuchten rot auf beim Senden des Testsignals	• Automatisch nach 10 min oder • Andere Taste betätigten

Funktion	Taste drucken	Status-LED	Zonen LED	Modus verlassen
Betriebsart HC60NG (R6660D)	Mode > 6 sec zum Wechseln drucken	LED und i blinking abwechselnd rot = asynchroner Modus LED und i blinken gleichzeitig rot = synchroner Modus		• Automatisch nach 60 s oder • Taste Mode betätigten
Testsignal empfangen		LED blinking grün	Signalstärke des zugeordneten Gerätes wird durch Blinken der jeweiligen grünen Zonen-LED angegeben: 1x = ausreichendes Signal 5x = starkes Signal	10 s nach letztem empfan-genen Testsignal
Kommunikationsfehler		LED leuchtet rot	Blinkt Rot = Raum-Istwert-Fehler Blinkt Grün = Zeitprogramm-Fehler Blinkt Gelb = Raum-Istwert/Zeitprogramm-Fehler	Wenn Fehler behoben
Fehler Antenne		LED blinking rot		Wenn Fehler behoben
Alle Einstellungen zusücksetzen	und Mode 10 sec gedrückhalten	LED blinking gelb		Taste loslassen

#
