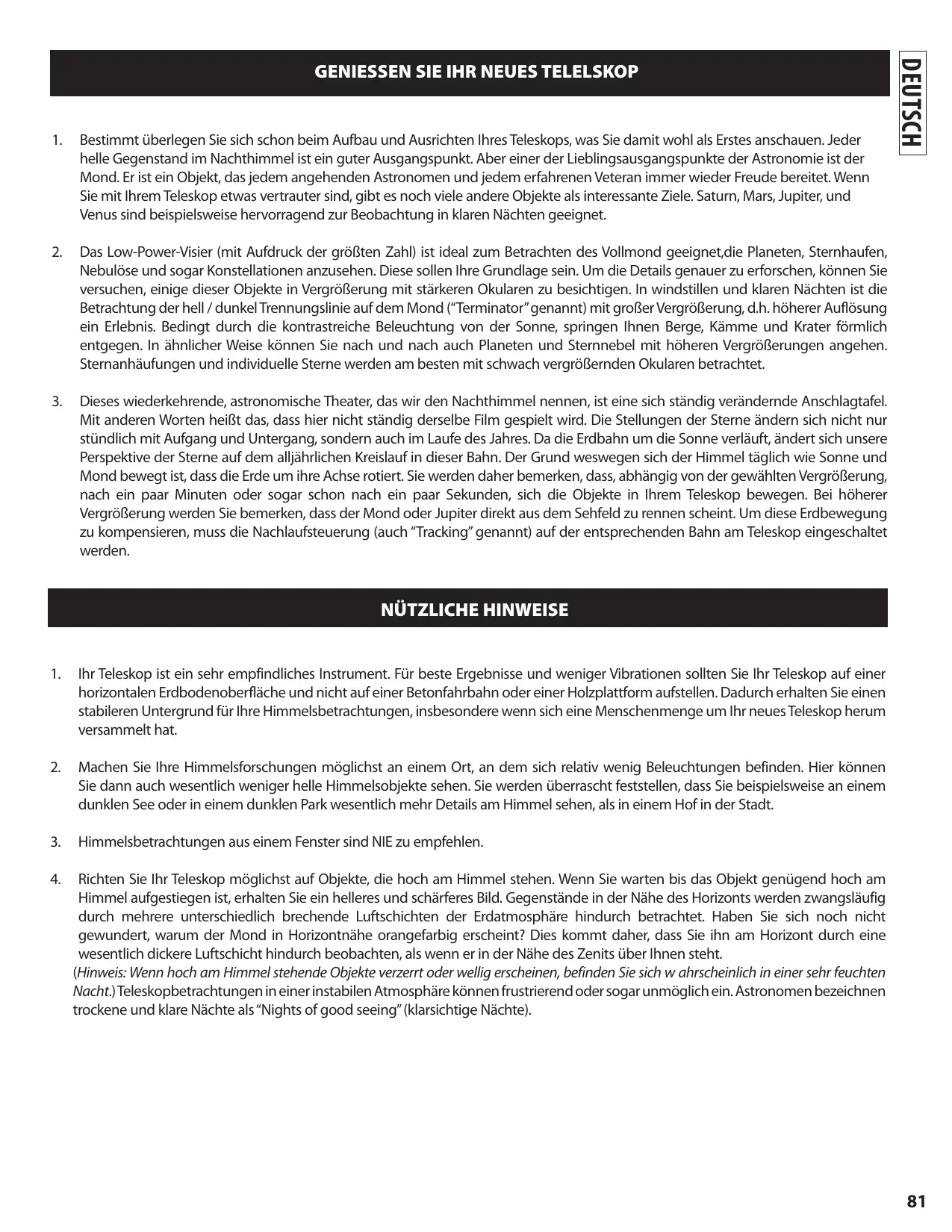

1. Bestimmt überlegen Sie sich schon beim Aufbau und Ausrichten Ihr's Telescops, was Sie damit wohl als Erstes anschauen. jeder helle Gegenstand im Nachthimmel ist ein gutter Ausgangspunkt. Aber einer der Lieblingsausgangspunkte der Astronomie ist der Mond. Er ist ein Objekt, das jedem angehenden Astronomen und jedem erfahrenen Veteran immer wieder Freude bereitet. Wenn Sie mit ihrem Telescop etwas vertrauter sind, gibt es noch viele andere Objekte als interessante Ziele. Saturn, Mars, Jupiter, und Venus sind beispelsweise hervorragend zur Beobachtung in klaren Nächten geeignet.
2. Das Low-Power-Visier (mit Aufdruck der größten Zahl) ist ideal zum Betrachten des Vollmond geeignet, die Planeten, Sternhaufen, Nebulose und soccer Konstellationen anzusehen. Diese sollen ihre Grundlage sein. Um die Details genauer zu erforschen, können Sie versuchen, eine dieser Objekte in Vergroßerung mit stärkerten Okularen zu besichtigen. In windstillen und klaren Nachten ist die Betrachtung der hell / dunkel Trennungslinie auf dem Mond ("Terminator" genannt) mit großer Vergroßerung, d.h. higherer Auflösung ein Erlebnis. Bedingt durch die kontrastreiche Beleuchtung von der Sonne, springen Ihnen Berge, Kämme und Krater fomlich entgegen. In ähnlicher Weise können Sie nach und nach auch Planeten und Sternnebel mit higheren Vergroßerungen angehen. Sternnanhaufungen und individuelle Sterne werden am besten mit schwach vergroßern den Okularen betrachtet.
3. Dieses wiederkehrende, astronomische Theater, das wir den Nachthimmel nennen, ist eine sich ständig verändernde Anschlagtafel. Mit anderen Worten heißt das, dass hier nicht ständig derselbe Film gespielt wird. Die Stellungen der Sterne ändern sich nicht nur stündlich mit Aufgang und Untergang, sondern auch im Laufe des Jahres. Da die Erdbahn um die Sonne verläuft, ändert sich unsere Perspektive der Sterne auf dem alljährlichen Kreislauf in dieser Bahn. Der Grund weswegen sich der Himmel tätiglich wie Sonne und Mond bewegt ist, dass die Erde um ihre Achse rotiert. Sie werden daher bemerken, dass, abhängig von der gewählten Vergroßerung, nach ein paar Minuten oder)sogar schon nach ein paar Sekunden, sich die Objekte in Ihrem Telescop bewegen. Bei higherer Vergroßerung werden Sie bemerken, dass der Mond oder Jupiter direkt aus dem Sehfeld zu rennen scheint. Um diese Erdbewegung zu kompensieren, muss die Nachlaufsteuerung (auch "Tracking" genannt) auf der entsprechenden Bahn am Telescop eingeschaltet werden.

NUTZLICHE HINWEISE

1. Ihr Teleskop ist ein sehr empfindliches Instrument. Für Beste Ergebnisse und weniger Vibrationen sollen Sie Ihr Teleskop auf einer horizontalen Erdbodenoberfläche und nicht auf einer Betonfahrbahn oder einer Holzplattform aufstellen. Dadurch erhalten Sie einen stabileren Untergrund für ihre Himmelsbetrachtungen, insbesondere wenn sich eine Menschenmenge um Ihr neues Teleskop herum versammelt hat.
2. Machen Sie ihre Himmelsforschungen möglichst an einem Ort, an dem sich relativ weniger Beleuchtungen befinden. Hier können Sie dann auch wesentlich weniger helle Himmelsobjekte sehen. Sie werden überrascht feststellen, dass Sie beispielsweise an einem dunklen See oder in einem dunklen Park wesentlich mehr Details am Himmel sehen, als in einem Hof in der Stadt.
3. Himmelsbetrachtungen aus einem Fenster sind NIE zu empfehlen.
4. Richten Sie Ihr Teleskop möglichst auf Objekte, die hoch am Himmel stehen. Wenn Sie warten bis das Objekt genugend hoch am Himmel aufgestiegen ist, erhalten Sie ein helleres und schärferes Bild. Gegenstände in der Höhe des Horizonts werden zwangsläufig durch mehrere entsprechlich brechende Luftschichten der Erdatmosphäre hindurch betrachtet. Haben Sie sich noch nicht gewundert, warum der Mond in Horizontnahme orangefarbig erscheint? Dies kommt dazu, dass Sieihn am Horizont durch eine wesentlich dickere Luftschicht hindurch beobachten, als wenn er in der Höhe des Zenits über Ihnen steht.

(Hinweis: Wenn hoch am Himmel stehende Objekte verzerrt oder wichtig erscheinen, befinden Sie sich wahrscheinlich in einer sehr feuchten Nacht.) Teleskopbetrachtungen in einer instabilen Atmosphäre können frustrierend oder)sogar unmöglich ein. Astronomen beziehnen trockene und klare Nächte als "Nights of good seeing" (klarsichtige Nächte).

Ihr Bushnell Teleskop zeigt Ihnen die Wunder des Universums. Dieses Handbuch wurde dazu geschaffen, Ihnen beim Einstellen und beim Grundgebrauch these Instrumentes zu halten, es kann jeder nicht alles schildern, was Sie über Astronomie wollen möchten. Obwohl Ihnen Northstar eine beachtliche Reise durch den Nachthimmel verschafft, empfehlen wir, dass Sie sich eine einfache Sternkarte und eine Taschenlampe mit einer roten Birne oder einer roten Kunststoff-Folie über dem Reflektor zulegen. Für andere Objekte außer Sternen und Konstellationen, brauchen Sie unbedingt auch einen Astronomieführer. Einige empfohlene Literaturquellen finden Sie auf unserer Website www.bushnell.com. Diese Website bringt auch aktuelle Tagesereignisse am Himmel und Betrachtungsvorschläge. Einige Objekte, die Sie ständig sehen können, sind folgende:

Mond —Die wunderschönen Ansichten unseres Mondnachbarn konnen mit jeder Vergroßerung genossen werden. Versuchen Sie, die verschiedene Mandphasen anzusehen. Die Mondgebirge, die Mondmeere (Tiefbehen genannt "Meere" wegen ihrer dunklen Farbe), Krater, Kämme und Berge werden Sie verblüffen.

Saturn—Sogar mit der gingsten Vergroßerung sollen Sie imstande sein, die Ringe des Saturs und seine Monde zu sehen. Saturn ist einer der einzsten Objekte im Sternhimmel, einfach, weil er bereits so aussieht, wie auf seinen Abbildungen. Stellen Sie sich vor, selbst in Ihrigen Garten zu sehen, was Sie aus Lehrbuchern oder Bildern der NASA kennen!

Jupiter—Der große Planet in unserem Sonnensystem ist sensationell. Die bekannten Eigenschaften sind seine dunklen Streifen oder Bänder sowohl oberhalb als auch unterhalb seines Äquators. Es sind die Nord- und Süd-Äquatorialringe. Interessant sind auch die vier Hauptmonde des Jupiters. Beobachten Sie sie mehrere Nächte lang GENU. Sie scheinen, auf beiden Seiten des Jupiters aufgereift zu sein.

Mars—Der Großte Rote Planet erscheint als eine röttlich-orangefarbene Scheibe. Sehen Sie sich ihn zu verschiedenen Jahreszeiten an und versuchen Sie, seine weißen Polareiskappen einzufangen.

Venus—Genau wie der Mond ändert Venus ihre Phasen Monat für Monat. Manchmal erscheint Venus glänzend im Nachthimmel, so als wenn Sie einen entfernten zunehmenden Mond ansehen.

Nebulöse—Der Großte Orion Nebelfleck ist ein sehr gutbekannten Nachthimmelsobjekt. Dieses und weitere andere werden dank diesen Telescops sightbar.

Sternhaufen—Ansicht von Millionen von zu einer Traube zusammengedrängten Sternen, die einer Kugelähnelt.

Galaxien—Eine der größten und interessantesten Galaxien ist unser Nachbar die Andromeda Galaxie. Genießen Sie sie und weitere andere.

Herzlichen Glückwunsch zum Kauf Ihres Bushnell Northstar Goto-Teeskops mit Sprachausgabe!! Es ist das erste Telescop, das Ihnen den Nachthimmel per Sprache erklart.

Sie haben mit dieser Eigenschaft jederzeit ihren persönlichen Astronomieassistenten zur Hand.

Nach dem Lesen these Handbuches und der auf diesen Seiten beschriebenen Vorbereitungen auf ihre Himmelsbeobachtung, konnen Sie die Sprachausgabe genießen, in dem Sie folgendermaßen vorgehen:

Um Ihr Telescop zu aktivieren, schalten Sie es einfach ein! Die Sprachausgabe ist in der Fernsteuerung eingebaut.
- Wahlrend des Einstellvorgangs gibt Ohnen die Sprachausgabe des Telescops verschiedene, nützliche Hinweise. Nach der Einstellung konnen Sie die Sprachausgabe horen, wenn Sie die Entertaste drücken, wenn der Name oder die Hummer eines Objekts am unteren Rand des LCD Displays angezeigt wird. These Gegenstandsbeschreibung wird vom Telescop gesprochen, wenn Sie den Anzeigetext ablaufen setzen.
- Wenn Sie die Sprachausgabe abschalten wollen, drücken Sie die Taste "Back" auf der Fernsteuerungstastatur.

Wir hoffen, dass Ihnen diesen Telescop über lange Jahre viel Freude bereitet!

VORSICHT: BLICKEN SIE NIE MIT DEM TELESKOP IN DIE SONNE

SIE LAUFEN GEFAHR, SICH EINE SCHWERE AUGENVERLETZUNG ZUZUZIEHEN

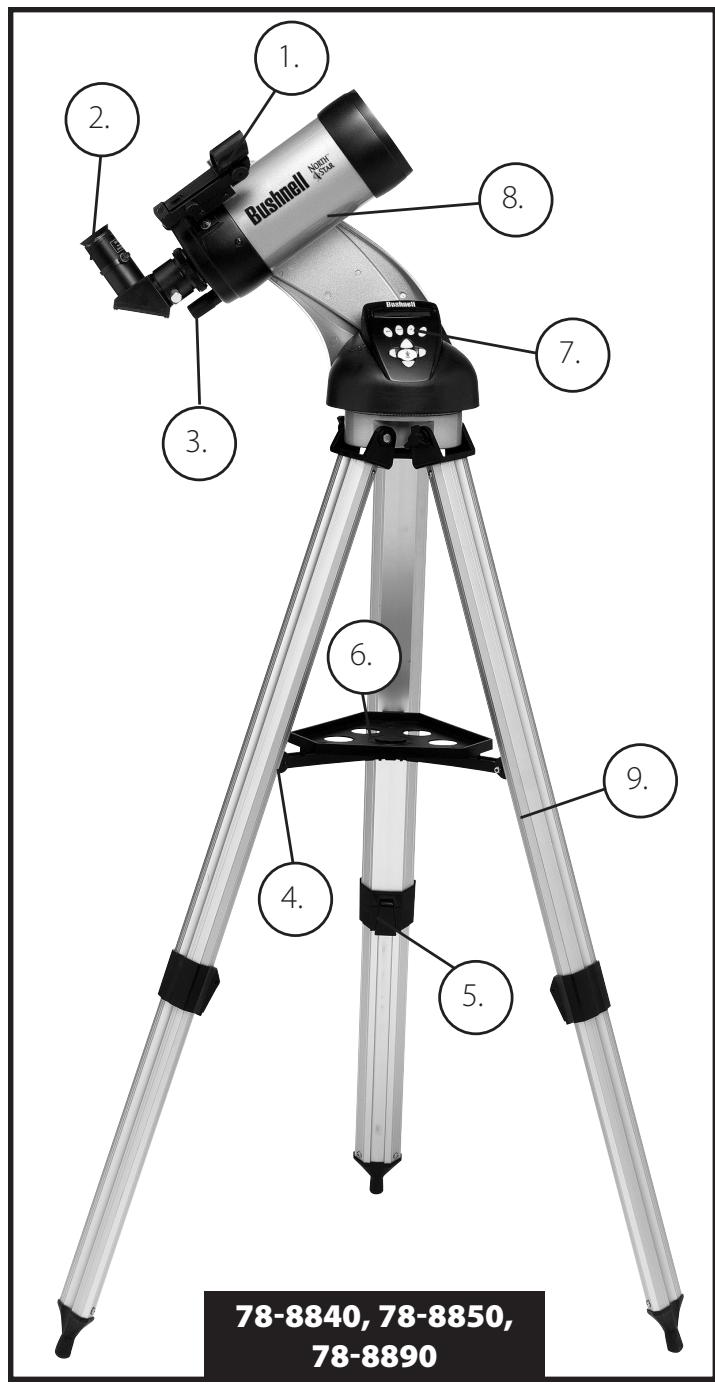

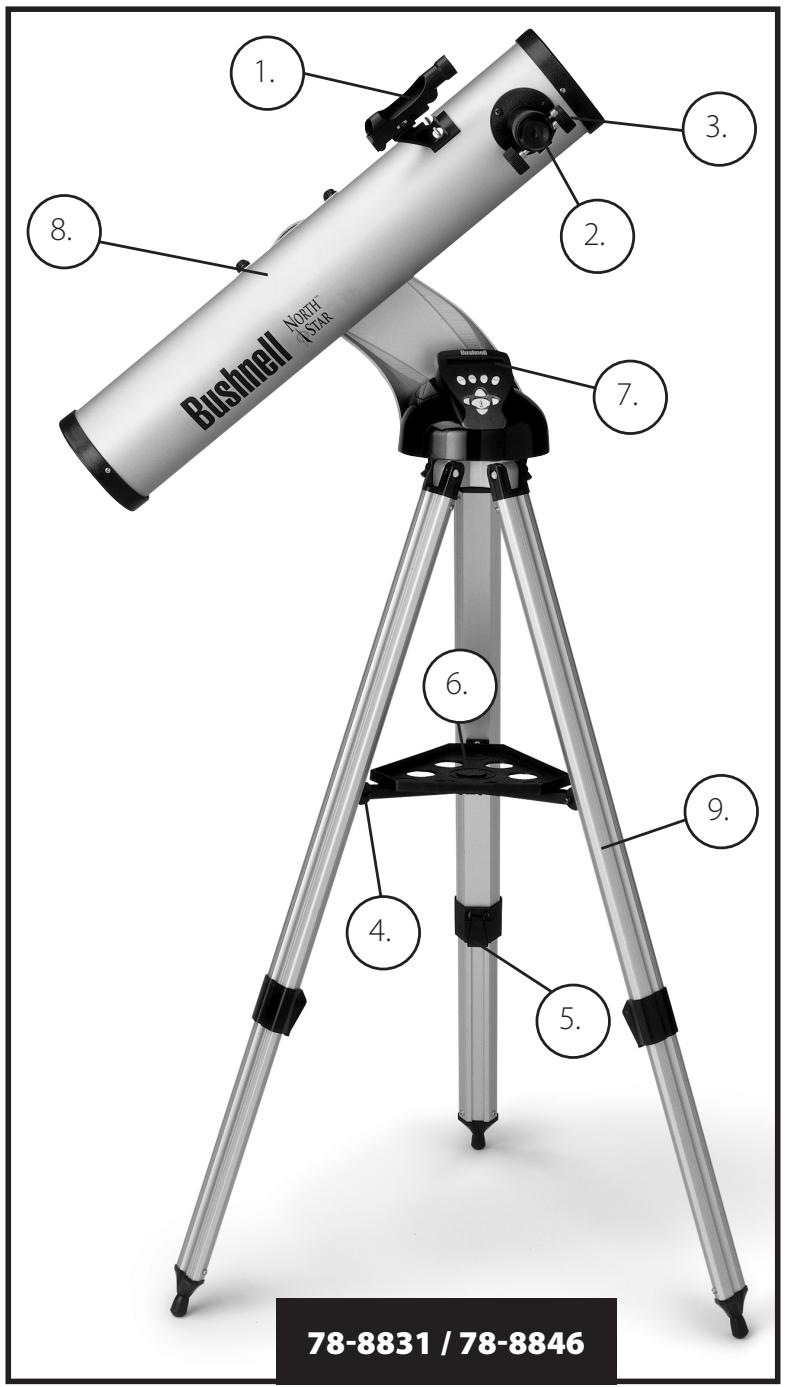

Telescop-Teile-Diagramm

1. Rotpunkt Suchfernrohr
2. Okular im Format 1,25"

(2 im Lieferumfang enthalten)

1. Zahngetriebe Fokussier-Mechanismus

2. Zusatzgeräte Ablageplattenstrebe

3. Schnellfreigabe Stativbein-Hebel

4. Schnelleinstell-Ablageplatte
5. Fernsteuerung für Mobilteil
6. Teleskop Hauptrohr
7. Schnelleinstell Aluminium Stativ

• Einstellbares Aluminiumstativ (mit eingebauem Northstar Sternlokalisierungs-Computer)
• Schnelleinstell-Ablageplatte
• Northstar Teleskop mit Flügelmattern

Rotpunkt Laserlicht Suchfernrohr
- Okulare (2)
- Barlow Linse (Reflektor)
90° Bildumkehr-Okular (Maksutov)

ZUSAMMENBAUANLEITUNG

Zum Zusammenbau Ihres Telescops werden keinerlei Werkzeuge bestehtigt.

Nehmen Sie alle Bestandteile aus dem Karton und identifizieren Sie sie. Es ist eine gute Idee, vor dem Zusammenbau alle Teile vor Ihnen auszulegen. Ihr Teleskop ist ein optisches Präzisionsgerät, d.h. Sie müssen seine Teile vorsichtig gehandeln; insbesondere den integrierten Computer, das Teleskop, die Okulare und die verschiedene Zusammenhangs.

MONTIERUNG VON STATIV- UND ABLAGEPLATTE

1. Northstar Sternlokalisierungs-Computer und darüber befestigte Stativbeine senkrecht aufstellen. Stativ-Beine auf eine stabile und bequeme Entfernung aufspreizen.
2. Stützen des Ablagebretts herunterklappen und Schnelleinstell-Ablageplatte auflegen. (Siehe Zeichnung Nr. 1 für Schnellaufbau)
3. Ablageplatte drehen, bis sie einschnappt.
4. Stativhöhe entsprachend ihrer Körpergroße einstellen indem die Beinhohenverstellungs-Feststellhebel geöffnet und die Beine auf die gewünschte Höhe eingestellt werden. Nach der Einstellung die Feststellhebel wieder schließen.

TELESKOPROHR ANBRINGEN (siehe Zeichnung Nr. 2 für Schnellaufbau)

1. Teleskop Hauptohr zur Handnehmen.
2. Teleskoprohr Flügelmuttern von der Teleskoprohrseite entfernen (nur 78-8831 und 78-8846). Bei 78-8890 silberfarbene Befestigungsschraube an der Spitze der Teleskopbefestigung ausdrehen.
3. An der Oberseite des Northstar Sternlokalisierungs-Computers, die Teleskop Hauptrohr Befestigungsschrauben durch die Teleskoprohrträger stecken (nur 78-8831 und 78-8846). Bei 78-8890 Teleskoprohrträger in die Teleskoprohr-Montageaufnahme schieren. Prufen ob das Teleskop in die richtige Richtung zeigt (das Firmenzeichen am Teleskoprohr muss an der rechten Seite aufrecht stehen)
4. Nachdem Teleskop Hauptrohr und Northstar Sternlokalisierungs-Computer zusammengebaut sind (nur 78-8831 und 78-8846), Teleskoprohr Flügelmuttern wieder auf die Teleskop Hauptrohr Befestigungsschrauben aufdrehen. Beim 78-8890, silberfarbene Befestigungsschraube an der gewündsten Sicke in der Teleskop Befestigungsspitze an der schwarzen Teleskoprohrhalterung anziehen.

TELESKOP-ZUBEHÖR ANBRINGEN

1. Rotpunkt Suchfernrohr zur Handnehmen. Für Spiegeltelesccope: Suchfernrohr-Befestigungsmuttern vom Teleskop Hauptrohr abnehmer. Suchfernrohr auf die Suchfernrohr Halteschrauben stecken und Suchfernrohr Flügelmuttern wieder auf Suchfernrohr Halteschrauben aufdrehen

HINWEIS: Das breite Ende des Suchfernrohrs muss dem offenen Ende des Teeskoprohrs gegenüber liegen.

1. Okular mit der gingsten Vergroßerung anbringen. Für Spiegeltelesccope: Okular mit der gingsten Vergroßerung in den Fokussiermechanismus einschrauben, in dem die Okulareinstellschraube herausgedreht und das Okular ganz eingeführt wird.
2. Alle Zusammenbauschrauben gut anziehen.

OKULARAUSWAHL

Sie sollen den Ihre Beobachtungen immer mit dem Okular mit der geringsten Vergroßerung beginnen, in unserem Fall also mit dem 20 mm Okular. Hinweis: die Vergroßerung der Okulare wird von der Brennweite der Objektivlinse bestimmt. Mit der folgenden Formel kann die Vergroßerung der Okulare bestimmt werden: Objektiv-Brennweite / Okularbrennweite = Vergroßerung (Beispiel eines 20 mm Okulars an einem Fernrohrobjektiv mit 750 mm Brennweite: 750 mm / 20 mm = 38-fache Vergroßerung. Die Brennweiten der Teleskopobjektive sind je nach Modell unterscheidlich.)

(REFLEKTOR)

Diesem Teleskop liegt eine Barlow-Linse bei. Barlow-Linsen verdoppeln oder verdreibfachen die Vergroßerung Ihres Telescops. Die Barlow Linse muss zwischen dem Fokussierrohr-Ende und Okular angebracht werden. In obigem Beispiel wurde ihre 3-fach Barlow-Linse einen Gesamtvergroßerungsfaktor von 114 ergeben. (38 × 3 = 114x) . Die Vergroßerungs-berechnung mit der 3-fach Barlow-Linse wurde also sein: 750 ~mm / 20 ~mm = 38 . 38 × 3 = 114 , was auch als Telescopleistung bezeichnet wird.

SCHARFEINSTELLUNG DES TELESKOPS

1. Nach dem Einbau des Okulars mit der größten Brennweite (also 20mm ), richten Sie das Haupttekeskop bei Tageslicht auf ein mindestens 200m entferntes Object auf der Erdoberfläche (z.B. auf einen Telefon- oder Stromnetzmasten oder auf ein Gebäude).
2. Fahren Sie nun den Zahnradgetriebe-Fokussiermechanismus komplett aus.
3. Wahrend Sie durch das Okular blichen, drehen Sie den Zahnradgetriebe-Fokussiermechanismus langsam sowieit zurück, bis das Objekt scharf erscheint.

ANBAU DER COMPUTERSTEUERUNG

1. Nehmen Sie die Computerfernsteuerung mit ihrem Kabel zur Hand.
2. Suchen Sie das Batteriefach des Northstar Sternlokalisierungs-Computers.
3. Öffnen Sie das Batteriefach, schreiben Sie die 9V Batterie an und legen Sie sie ins Batteriefach.
4. Schlieben Sie das Batteriefach wieder.
5. Verbinden Sie die Computerfernsteuerung mit dem Northstar Sternlokalisierungs-Computer.

JUSTIEREN DES SUCHFERNROHRS

Visieren Sie, wie oben bei der Scharfstellung beschreiben, ein gut sightbares Ziel durch das Teleskop an.

Am Rotpunkt Suchfernrohr sehen Sie eine Kunststofflasche am Batteriefach. Sie dient vor Inbetriebnahme des Geräts als Batterieschutz. Ziehen Sie die Lasche hereaus, damit die Batterie den Suchlaser mit Strom versorgen kann.

Schalten Sie das Rotpunkt Suchfernrohr ein.

Schauen Sie nun durch das Suchfernrohr und verdrehen Sie die Stellschrauben so, dass der rote Lichtpunkt genau in der Mitte des Zielobjektsi liegt, das Sie vorher mit dem Teleskop anvisiert haben.

Damit sind Suchfernrohr und Teleskop justiert und Sie konnen den Suchlaser wieder abschalten.

VORSICHT: BLICKEN SIE NIE MIT DEM TELESKOP IN DIE SONNE

SIE LAUFEN GEFAHR, SICH EINE SCHWERE AUGENVERLETZUNG ZUZUZIEHEN

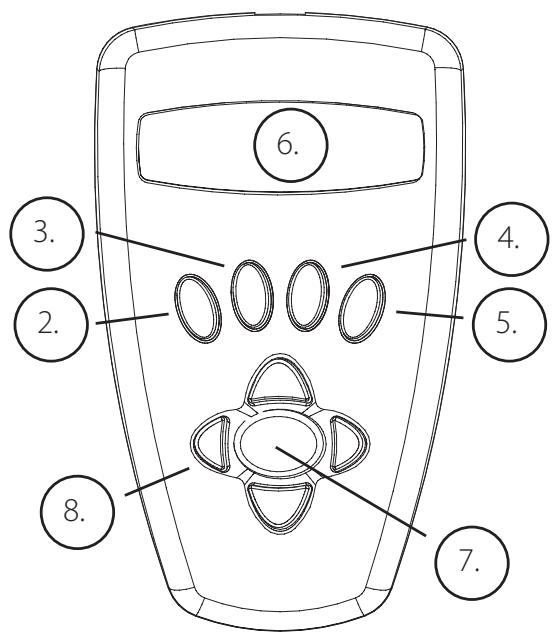

NORTHSTAR COMPUTER SCHNITTSTEMLENDIAGRAMM

1. Ein / Aus Taste (Basis/ Basisstation für das Mobilteil siehe Abbildung)
2. Rückwärts Taste
3. Enter Taste
4. Aufwärts Scroll Taste

5. Abwärts Scroll Taste

6. LCD Display

7. "GO"Taste
8. Motorantriebstasten (4)
9. Batteriefach Deckel (Basis/ Basisstation für das Mobilteil siehe Abbildung)
10. Kabelbuchse für das Mobilteil

TASTENFUNKTIONEN

Zur besseren Erkennbarkeit in der Dunkelheit sind alle Tasten beleuchtet.

Ein / Aus Taste: Die Ein / Aus Taste schaltet den Northstar Sternlokalisierungs-Computer ein und aus. Bei normalem Gebrauch blinkt diese Taste. Zum Ausschalten des Computers müssen Sie diese Taste drei Sekunden lang gedrück halten. (Hinweis: Der Northstar Sternlokalisierungs-Computer schaltet sich bei Nichtgebrauch automatisch nach 10 Minuten ab)

Back Taste: Thiser Taste bewirkt die Rückkehr zum vorhergehenden Menüpunkt und / oder die Rückkehr zum vorherigen Eingangsniveau. Wenn Sie die Sprachausgabefunktion abstellen möchten, können Sie dies durch Drücken der "Back"Taste an der Fernsteuerungstastatur bewerkstelligen.

ENTER Taste: Mit dieser Taste werden die angezeigten Menüpunkte ausgewählt vorgenommen. Durch Drücken der ENTER-Taste gehen Northstar zum ausgewählten Niveau. Wenn ein Objekt-Name oder eine -Nummer auf dem Bildschirm erscheint, kann die ENTER-Taste auch gedrückt werden, um eine gesprochene Beschreibung zu horen und eine ablaufende bzw. scrollende Text-Beschreibung des Objeks am Display anzeigen zu halten.

Scroll Up Taste: Diese Taste bewirkt den Ablauf der Northstar-Menüs von unter nach oben. Immer, wenn Sie zu einer blinkenden Text- oder Nummern Option kommt, zeigt die Scroll-Taste die verschiedene Wahrmöglichkeiten innerhalb dieseres Menü an. (Hinweis: Um die Option auszuwahlen, die gerade angezeigt ist, drücken Sie die ENTER-Taste.)

Scroll Down Taste: Diese Taste bewirkt den Ablauf der Northstar-Menüs von oben nach unten. Immer, wenn Sie zu einer blinkenden Text- oder Zahlen-Option kommt, zeigt die Scroll-Taste die verschiedene Wahlmöglichkeiten innerhalb dieseres Menüs an. (Hinweis: Um die Option auszuwahlen, die jersey angezeigt ist, drücken Sie die ENTER-Taste.)

TASTENFUNKTIONEN (Fortsetzung)

"GO" Taste: Die GO Taste bewirkt die automatische Ausrichtung des Telescops auf das in der LCD-Anzeige gezeigte Objekt. Nach der Einstellung des Objeks, bewirkt ein Druck auf die "GO" Taste, dass das Telescop automatisch auf diesen Objekt ausgerichtet wird und seiner Bahn folgt, bis ein anderes Objekt ausgewählrt wird und die "GO" Taste erneut gedrückt wird.

Motorantriebstaten: Diese vier Richtungstasten gestatten dem Benutzer, das Nachführsystem zu umgeben und das Teleskop per Motorantrieb von Hand auf ein anderes Objekt auszurichten. Je länger diese Tasten gedrückt werden,esto Schneller lauft der Northstar-Antrieb, bis er seine Höchstgeschwindigkeit erreicht hat.

LCD DISPLAY

Das Liquid Crystal Display (LCD) hat zwei Zeilen zu je 16 Zeichen und ist kein wie die Tasten beleuchtet, damit es auch bei Dunkelheit gut abiesbar ist.

HANDSET-MODI

Explorieren: Mit dem Northstar Explorier-Modus können verschiedeneartige, astronomische, als Objekt-Typen kategorisierte Objekte erfolst werden. Diese Objekte fallen unter eine oder mehrere der folgenden Objekt-Typen: Deep Sky (Universum außerhalb unseres Planetensystems), Planeten, Konstellationen und Sterne. jeder dieser Untertitel hat in seiner Menüstruktur weitere Objekt-Unterkategorien. (Siehe die Gesamtliste der Menüfunktionen und Optionen in der Menu-Baumstruktur).

Sky Tour: Der Northstar Sky-Tour Modus betiet die Möglichkeit, in jedem Monat des Jahres eine optische Reise zu den interessantesten und hellsten Objekten zu Unternehmen. Nachdem das Datum ins System eingebehen wurde, wird der SkyTour Modus des betreffenden Monats automatisch aufgerufen. Durch Vorwärts- und Rückwärts-Scrollen im Menu mit den Pfeiltasten können Objekte gewählt werden, wenn anschließend die ENTER Taste gedrückt wird. Genaue Informationen über jeder des angegebenen Objekte erhalten Sie, wenn Sie die ENTER-Taste drücken, während das Objekt im Display staat.

Teleskop: Der Northstar Teleskop Modus liefert astronomische Echtzeitdaten des Punktes auf den das Teleskop gerichtet ist. Astronomische Koordinaten für geradlinige Aszension (RA) und Deklination (DEZ) sowie auch die Höhe (ALT) und den Azimut (AZ) werden gleichzeitig gezeigt. Außendem, wird in der rechten, unteren Ecke des Displays die Abkürzung der aktuell betrachteten Konstellation angezeigt, auf die das Teleskop gerichtet ist.

Identify: Der Northstar Identifizierungs- Modus bietet die Möglichkeit, alle Objekte im Sehfeld Ihres Telescops zu identifizieren. Hier finden Sie auch Unterkategorien für verschiedene Klassen identifizierbarer Objekte und die Option "Identify Any" zur Feststellung beliebiger Identitäten.

Align Earth: Die Northstar Erdausrichtungs-Methode bietet die Mogglichkeit, das Teeskop anhand von Nicht-Astronomen besteht den Daten auszurichten. Durch Eingabe einfacher Daten wie Uhrzeit, Datum und Stadt, etc. kann ein Amateur, der zum ersten Mal ein Teeskop benutzt, innerhalb von Minuten die riesige Northstar Datenbank astronomischer Objekte durchforschen.

Align Star: Der Northstar Stern-Ausrichtmodus bietet die Mogglichkeit, das Teeskop anhand einiger weniger astronomischer Kenntnisse auszurichten. Wenn die Positionen von zwei Sternen am Himmel besteht sind, kann der Anfänger Stadt, Datum, und Zeiteingabe umgeben und die Northstar Datenbank Schneller zur Auffindung erstaunlicher, astronomischer Objekte einsetzen.

Align Object: Der Northstar Objekt Ausrichtmodus bietet die Mochigkeit, die Teeskopausrichtung während einer Beobachtung zu verfeinern. Dies kann sehr z.B. sehr practisch sein, wenn Ihr Kleinkind oder Ihr Hund gegen das Stativ gestoBen ist. Mit thisem Modus konnen Sie das Teeskop auf≦des bekannte Objekt richten und dann Align-Object wahlen, um die Northstar Ausrichtung Schnell neu zu justieren und ihre Beobachtungen praktisch unterbrechungslos fortzusetzen.

EN

(HINWEIS: Vergewissern Sie sich, dass das Teeskop auf einer ebenen Flächte steht.)

SCHRITT1:

Entfernen Sie die Fernsteuerung vor dem Einsatz des Telescops. Beim Einsatz des Telescops ertont eine gesprochene Willkommensnachricht, die ertont und gelesen werden kann als:

BUSHNELL NORTHSTAR Vx.x (die Version der Betriebersoftware)

Nach dieser Nachricht fuhrt das Teleskop einen Selftest aus und richtig das Teleskop-Rohr relativ zur Teleskop-Montierung aus.

Dann erscheinet das Hauptmenu:

SELECT MODE

ALIGN EARTH ↑↓

Dieser Modus ermittelicht, dass selbst wenn der Benutzer sein Teeskop zum ersten Mal gebraucht und keinerlei Kenntnisse inAstronomie hat, er die Justierung in einigen einfachen Schritten durchführten kann. Als weitere Version steht der Modus "ALIGN STAR" zur Verfügung, der etwas mehr Erfahrung voraussetzt, aber auch ein genaueres Ergebnis liefert. Dies wird später noch beschrieben.

Die ALIGN EARTH Option blinkt.

ENTER drücken, um ALIGN EARTH zu wahren.

HINWEIS: JEDES BLINKEN DER ANZEIGE IST EINE MENUWAHL. ANDERE AUSWAHLMÖGLICHKEITEN KÖNNEN MIT DEN AUFWÄRTS- ODER ABWÄRTS-SCROLL TASTEN AUFGERUFEN WERDEN.

SCHRITT 2: UHRZEITEINSTELLUNG

Mit den aufwärts- und abwärts-Scrolltasten und der ENTER Taste, konnen Uhrzeit und Zeitzone leicht eingestellt werden. Jede Blinkoption kann geändert werden, bis die richtige Zahl angezeigt wird. Sobald die richtige Zahl angezeigt wird, drücken Sie die ENTER Taste zur Bestätigung. Stellen Sie dann die{nachste blinkende Option ein, bis Zeit (24-Stunden-Format) und Zeitzone eingestellt sind. Hinweis: "ST" steht fur Standardeinstellung und "DT" steht fur Sommerzeit (Daylight Savings Time).

SCHRITT 3: DATUMSEINSTEL

Mit den aufwärts- und abwärts-Scrolltasten und der ENTER Taste, kann auch das Datum leicht eingestellt werden. jeder Blinkoption kann geändert werden, bis die richtige Zahl angezeigt wird. Sobald die richtige Zahl angezeigt wird, drücken Sie die ENTER Taste zur Bestätigung. Dann gehen Sie zur folgenden Blinkoption, bis Tag, Monat und Jahr eingestellt sind.

SCHRITT 4: BEOBACHTUNGSOR EINSTELLLEN

Als nächstes erscheint am Display:

ALIGN EARTH

CITY

CITY blinkt. Drücken Sie ENTER und die Anzeige wird nun:

COUNTRY

U.S.A. ↑↓

COUNTRY blinkt.

ERSTMALIGENORTHSTAR AUSRICHTUNG (Fortsetzung)

Mit den aufwärts- und abwärts-Scrolltasten wahren Sie das Land, in dem Ihr Teleskop aktuell aufgestellt ist. Wenn das passende Land erscheint, drücken Sie ENTER. Das Programm Goes dann zur Anzeige der Städte in thisem Land. Scrollen Sie bis zur der Stadt, die Ihrhem Beobachtungsort am nachsten liegt und drucken dann ENTER.

HINWEIS: WAHLEN SIE DIE IHREM BETRACHTUNGSOR AM NACHSTEN GELEGENE STADT. DIESE EINSTELLUNG IST UNKRTISCH. DIE AUSRICHTUNG WIRD SPATER NOCH AUTOMATISCH VERFEINERT.

SCHRITT 5: AUSWAHL UND EINEN STERN AUSRICHTEN

Nach Eingabe Ihrer STADT erscheint als{nachste Nachricht STERN 2 AUSRICHTEN, DANN Auf EINGABE DRUCKEN

Das bedeutet, dass Sie aus der in der Anzeige erscheinenden Aufstellung den Name eines Sterns auswahlen (dabei handelt es sich um ihren "Leitstern"). Richten Sie dann diesen Stern beim Schauen durch das Teeskop in der Mitte des Sichtfeldes aus (entweder durch manuelles Verschieben oder Einsatz der automatischen Tasten). Drücken Sie danach auf EINGABE.

Sie werden Sie womöglich Fragen, warum die Mitteilung sich auf "STAR 2" und nicht auf "STAR 1" bezieht? Der Grund damit liegt darin, weil wir den Schnellen und einfacher zu bedienenden Modus ALIGN EARTH (ERDE EINSTELLEN) verwenden, bei dem Sie nur einen Stern lokalisieren und austrichten müssen (nicht wie beim Modus ALIGN STAR), bei dem 2 Sterne erforderlich sind. Nach Eingabe von Zeit Datum, Land und Stadt, was im Prinzip das Auffinden von "STAR 1" ersetzt, verwenden Sie anstatt dessen auf der Erde basierende Angaben.

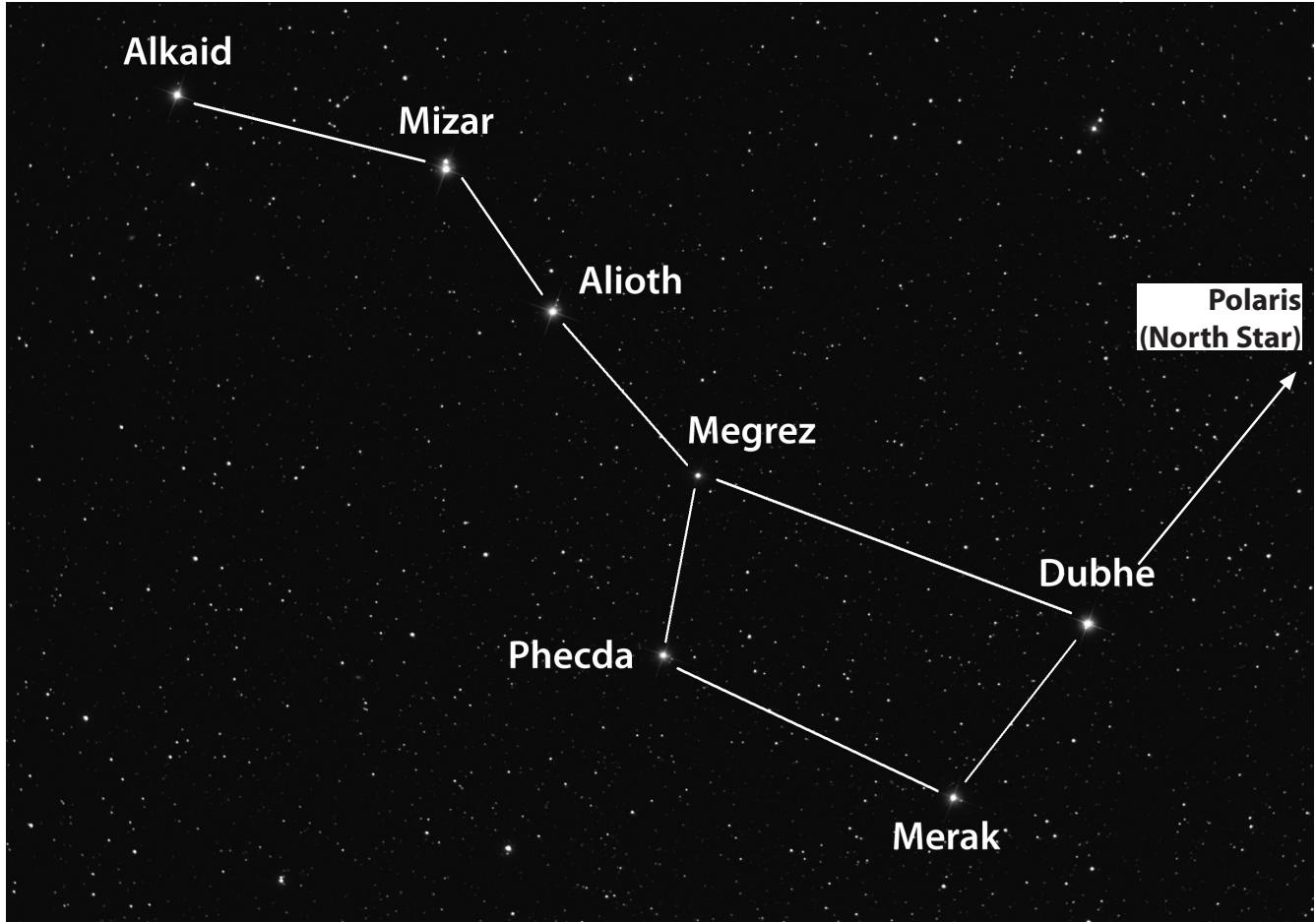

Falls Sie sich auf der nördlichen Erdhalbkugel befinden, ist der für einen Anfänger am leichtesten zu findende Stern einer, der zu der hellenen Gruppe des großen Wagens (großer Bär) zählt wie unter aufgezeugt. Wie Sie womöglich bereits wissen, befinden sich die Sterne, die zum Bild des großen Wagens gehören in der Höhe des Polarsterns, der ganz oder fast in der Mitte direkt über uns am Nachthimmel erscheint. (Beachten Sieitte, dass der große Wagen je nach Jahreszeit auch auf dem Kopf stehend oder in anderen als den aufgezeugten Positionen am Himmel erschienen kann). Stellen Sie sich durch den großen Wagen eine Linie durch Merak und Dubhe direkt zum Polarstern vor (verlangern Sie die Entfernung zwischen den beiden "Richtungssterne" um etwa das Fünffache").

ERSTMALIGENORTHSTAR AUSRICHTUNG (Fortsetzung)

Merak, Dubhe und Mizar strahlen hell und sind relativ einfach zu finden. Am besten Sie fangen mit diesen Sternen an. Falls Sie sich auf der südlichen Erdhalbkugel befinden, von wo aus der Großwagen nicht sightbar ist, können Sie selbstverständlich dennoch den Modus "ERDE EINSTELLLEN" zur Bestimmung eines Sterns aus der für ihre Erdhalbkugel sightbaren Sterne in der Anzeige Ihres Telesckops einstellen. Sie konnen auch die Tabelle mit den Sternen am Ende dieser Bedienungsanleitung als Hilfe heranzziehen.

Mit den Tasten NACH OBEN/NACH UNTEN konnen Sie die Bezeichnung des gewährten Sterns in der Anzeige finden. In der Anzeige erscheinen auch zwei Zahlen mit senkrechten und waagrechten Pfeilen, die ungebärn angegeben, in welche Richtung und in welchem Ausmaß das Teleskop bewegt werden muss, um den Stern im Visier des Telescops zu zentrierten. Durch Betätigten der Taste "GO" bewegt der Motor das Teleskop in eine Position, die zumindest im ungebahren Bereich liegt. Denken Sie daran, dass Sie mit dem Anpassen noch nicht fertig sind, Dennoch kann dies eine Hilfeststellung sein, Sie in die richtige Himmelsrichtung zu deuten. Die Zahlen bei den Positionspfeilen sollen nun;naher an "0" liegen (unter 10 übernehmen die Pfeile die Aufgabe als "Dezimalstellen" und zeigen noch genaure Zahlen an. So bedeutet "8 Pfeil 4" dann 8,4).Jetzt konnen Sie mit dem roten Punkt im Suchfernrohr das Teleskop gezielt auf den von Ihnen gewählten Stern einstellen (ein Stern innerhalb des Großwagens). Positionieren Sie dann, wenn Sie durch das Okular schauen, den Stern durch manuelles oder durch Automatik gesteuertes Einstellen genie in der Mitte des Sichtfeldes). Sobald Sie ihren Stern zentriert haben drucken Sie auf EINGABE.

Nachdem dieser Schritt abgeschlossen ist, erscheint in der Anzeige die folgende Mitteilung:

ALIGN COMPLETE

RATING ****

(Hinweis: Je mehr Sterne in der zweiten Reihe der Anzeige erscheinen,esto better, bis zu 5. Bei sehr niedriger Einstufung empfehl't es sich, einen anderen Stern zu finden und zu zentrieren, um die Ausrichtung zu verfeinern)

SCHRITT 6: DEN HIMMEL BEI NACHT ERKUNDEN

Nach EARTH ALIGN, erscheint auf dem Display:

SELECT MODE

EXPLORE

Um EXPLORE auszuwahlen, müssen Sie ENTER drücken. Scrollen Sie nach oben und unter, um zu sehen, welche Menuwahlmöglichkeiten Sie haben. Wahlen Sie PLANETEN. Diese sind die interessantesten. Weil Sie das Teleskop zum ersten Mal benutzen, können Planeten sehr aufregende Objekte sein.

Drucken Sie ENTER, wenn in der Anzeige stehen:

EXPLORE

PLANET

Es erscheint nun eine Liste mit den derzeit sichtbaren Planeten. Mit den Aufwärts- oder Abwärts- Scroll Tasten können Sie mehrere Planeten aus der Objekt-Liste erfolsochen, z.B. den Jupiter

PLANET

JUPITER

Drücken Sie ENTER, um den Jupiter zu wahlen. Das Display zeigt nun:

PLANET

-120 ↑52 JUPITER

Hinweis: FALLS SICH IM MOMENT EIN OBJECTEKT UNDER DEM HORIZONT BEFINDET (WO ES FÜR SIE NICTHT SICHTBAR WÄRE), ERSCHEINT IN DER ANZEIGE REGELMÄSSIG DER BEGRIFF "HORIZONT."

Aufwärts- oder abwärts- scrollen, um andere PLANETEN in der Liste zu sehen. Die Anzeige zeigt Ohnen die Richtungen zu jedem Objekt. Was aber, wenn Sie ein Erstbenutzer sind, der mehr über das Objekt wissen will? Wäre es nicht better, mehr über das Objekt zu erfahren, bevor das Teleskop es ins Sehfeld bringt?

ERSTMALIGENORTHSTAR AUSRICHTUNG (Fortsetzung)

Wenn Sie in der Planeten-Anzeige sind, drücken Sie ENTER:

PLANET

-120 ↑52 JUPITER

Genauso bei jedem anderen PLANETEN). Am Display erscheint nun eine Lauftextanzeige die Ihnen die Koordinaten these Objekt angibt, dessen Helligkeit, Großne, Name, Konstellations-Zugehörigkeit und eine Kurzbeschreibung. Für JUPITER wird z.B. das folgende angezeigt:

Stellen Sie sich jetzt vor, dass Sie als Eltern ihre Kinder beeindrucken wolle (oder umgekehrt). Zehn Minuten nach Beginn ihrer Amateur-Astronomen Laufbahn, lernen Sie bereits Einzelheiten astronomischer Objekte. Ist das nicht ein großartiges, padagogisches Werkzeug?

Um ein beliebiges Object zu finden, brauchen Sie es nur im Display auszuwahlen und die "GO"Taste antippen. Und schon erscheint das gesuchte Objekt haargenau im Telescop-Okular!

Durch Drücken der BACK Taste gelangen Sie zum vorherigen Menu zusück. Drücken Sie nun die BACK Taste dreimal und Sie sind wieder im Hauptmenü. Das Display zeigt:

SELECT MODE

EXPLORE ↑↓

Scrollen Sie nach oben oder unten, bis erscheint:

SELECT MODE

SKY TOUR

Drucken Sie ENTER.

Dieser Modus fuhrt Sie durch die besten und hellsten Objekte des jeweiligen Beobachtungsmonats. Wenn Sie die ALIGN EARTH Ausrichtung wie oben geschädert durchgeführt haben und auch das aktuelle Datum eingegeben haben, bringt Ihnen das Sky Tour Programm die interessantesten astronomischen Objekte zum gegenwärtigen Zeitpunkt. Sie wissen nicht, was einige dieser obskuren Objekte und Abkürzungen bedeuten? Drücken Sie einfach die ENTER Taste und schon zeigt Ihnen der Northstar Computer alle wissenschaften Informationen.

Drücken Sie die BACK Taste, bis Sie wieder im Hauptmenu sind:

SELECT MODE

SKY TOUR

Scrollen Sie nach oben oder unten, bis im Display erscheint:

SELECT MODE

IDENTIFY

Drucken Sie ENTER

Das Programm Goes automatisch ins vorgesteuerte Untermenü

IDENTIFY ANY

Durch Wahl dieser Option mit der ENTER Taste, identifiziert der Computer das Objekt, das Sie zur Zeit ansehen ODER (falls kein Objekt im Teleskop ist) das dieser Himmelsposition am nachsten gelegene Objekt. Sie konnen aber auch noch andere IDENTIFY Optionen wahlen, zu Beispiel die der aktuellen Teleskopstellung am nachsten gelegenen Sternhaufen, Sternnebel, usw.

ERSTMALIGE NORTHSTAR AUSRICHTUNG/ MODUS STERN EINSTELLEN

Damit kommt wir zum letzten Modus. Drücken Sie ENTER, wenn das Display anzeigt:

SELECT MODE

TELESCOPE ↑↓

Nun erscheinen auf dem Display die folgenden Angaben:

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

Der Teleskop-Modus gibt Ihnen dynamische Echtzeitinformationen über die gegenwärte Position Ihres Telescops in Form von astronomischen Koordinaten. Amüsieren Sie sich mit diesen Modus in dem Sie das Telescop bewegen. Beachten Sie die Abkürzung mit den drei Buchstaben rechts unter im Display. Sie erfahren hier dynamisch die gegenwärte Konstellation, auf die das Telescop gerichtet ist (hier Lyra). Die Name der Konstellationen werden in this modus abgekürzt. Die Abkürzungen werden in einem Verzeichnis am Ende dieser Gebrauchsanleitung aufgelistet.

WAHLWEISE: MODUS "STERN EINSTELLLEN"VERWENDEN (ZWEI-STERNE-METHODE)

In this Modus mussen zwei Sterne anstelle von einem eingestellt und zentriert werden, daß erfordert diese Methode etwas mehr Zeit und Erfahrung. Auf der anderenPg erhalten Sie genaure Ergebnisse und Einstellungen bei der weiteren Verwendung Ihres Northstar-Telesckops. Es ist auch dann nutzlich, wenn Sie sich an einem abgelegen den Standort aufhalten und keine Stadt aus der Listem Modus ERDE EINSTELLLEN verfügbar ist.

Um nach dem Anstellen des Telescops und Erscheinen der Mitteilung MODUS WÄHLEN sowie der Begrüfung im Modus STERN EINSTELLEN zu arbeiten, betätigten Sie die NACH UNTEN-TASTE und wahlen STERN EINSTELLEN. Drücken Sie auf EINGABE. Die Mitteilung ändert sich in STERN EINSTELLEN 1.

Mit Hilfe der Sternenlisten auf den folgenden Pgn (für jeder Jahreszeit wurde ein eigenes Sternenbild sowohl für die südliche als auch die nördliche Erdhalbkugel erstellt) wahren Sie einen Stern aus, von dem Sie glauben,ihn am Nachthimmel zu entdecken (vielleicht innerhalb der Sternenkonstellationen), und suchen Sie seine Bezeichnung mit den Tasten NACH OBEN/NACH UNTEN in der angezeigten Liste. In der Anzeige erscheinen auch zwei Zahlen mit senkrechten und waagrechten Positionspfeilen. Wenn Sie auf "GO" drücken, wird das Teleskop in die ungebährte Höhe des Sterns positioniert. Stellen Sie jetzt das Teleskop mit dem Sicher und dem roten Punkt genauer auf den Stern ein, den Sie suchen. Positionieren Sie dann, wenn Sie durch das Okular schauen, den Stern durch manuelles oder durch Automatik gesteuertes Einstellen eigenen genau in der Mitte des Sichtfeldes).

Sobald Sie ihren Stern zentriert haben drücken Sie auf EINGABE. Die Anzeige ändert sich in STERN EINSTELLLEN 2. Wahlen Sie einen anderen Stern aus der Liste (verwenden Sie auch hierzu wieder die Sternenlisten als Hilfestellung) und wiederholen den Vorgang für den zweiten Stern. Nachdem dieser Schritt abgeschlossen ist, erscheint in der Anzeige die folgende Mitteilung:

ALIGN COMPLETE

RATING ****

(Hinweis: Je mehr Sterne in der zweiten Reihe der Anzeige erscheinen,esto better, bis zu 5.)

Das Teleskop ist nun eingestellt und betriebsbereit. In der Anzeige erscheidt erneut MODUS WÄHLEN.itte lessen Sie die Anweisungen und Empfehlungen unter Schritt 6:"Den Himmel bei Nacht erkunden".Sie konnen zum Beispiel mit der Wahl des Modus EXPLORE beginnen.Falls Sie ein Anfänger der Astronomie sind, wahlen Sie danach PLANET.

NÖRDLICHE ERDHALBKUGEL / FRÜHJAHR

NÖRDLICHE ERDHALBKUGEL / HERBST

SÜDLICHE ERDHALBKUGEL / FRÜHJAHR

SÜDLICHE ERDHALBKUGEL / HERBST

KONstellATIONS ABKÜRZUNGEN

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Cruz (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus(Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Zusätzlicher Hinweis

Aus Platzgründen haben wir uns dazu entschlossen, in dieser Bedienungsanleitung nicht die komplette Aufstellung der 20.000 in Ihr NorthStar-Telescop gespeicherten Himmelsobjekte mitzuliefern. Eine vollständige Aufstellung aller Sterne und sonstiger in der Datenbank enthaltenen Objekte stehen online unter www.bushnell.com/manuals/ telescopes für Sie zur Verfügung.

BESCHRANKTE LEBENSLANGE GARANTIE AUF TELESKOPE

Sie erhalten für Ihr Bushnell®-Teleskop eine lebenslange Garantie. Die Garantie gilt für den Erstbesitzer und erstreckt sich auf Material- und Herstellungsfehler. Die beschränkte lebenslange Garantie ist Ausdruck unseres Vertrauens in die Materialien und die Mechanische Ausführung unserer Produkte und gewährleistet Ichn einen lebenslangen zuverlässigen Kundendienst.

Wenn Ihr Teleskop elektrische Bauteile enthalt, garantieren wir für einen Zeitraum von zwei Jahren ab dem Kaufdatum, dass diese Bauteile frei von Material- und Herstellungsfehlern sind.

Für den Fall, dass ein Mangel im Rahmen dieser Garantie auftritt, werden wir das Produkt nach unserer Wahl reparieren oder austauschen, vorausgesetzt, dass Sie das Produkt freigemacht zurückschicken. Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Behandlung, Installations- oder Wartungsarbeiten, die nicht von einer autorisierten Bushnell-Kundendienstabteilung vorgenommen werden, zurückzuführen sind.

Jeder Rücksendsung im Rahmen dieser Garantie必须要 folgende Dokumente und Angaben beigefügt werden:

1) Ein Scheck/eine Zahlungsanweisung in Höhe von 15,00 USD zur Abdeckung der Porto- und Bearbeitungskosten
2) Name und Anschrift für die Rücksendung des Produkts
3) Eine Erläuterung des Mangels
4) Nachweis des Kaufdatumss
5) Das Produkt sollte zur Vermeidung von Transportschäden gut verpackt in einem stabilen Versandkarton an die nachstehend aufgeführte Adresse geschickt werden, wobei die Gebühren für die Rücksendung im Voraus zu entrichten sind.

Adresse für Rücksendungen in die USA:

Adresse für Rücksendungen nach KANADA:

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gekauft haben, erhalten Sie die entsprechenden Informationen zur Garantie von ihrem Handlert vor Ort. In Europa erreichen Sie Bushnell auch unter:

Bushnell Germany GmbH

Tel: [phone]

Fax: [phone]

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

Tel: [phone]

Fax: [phone]
