BEDIENUNGSANLEITUNG KH 710 DRAIN CLEANER POWERFIX

www.kompernass.com ID-Nr.: KH710-02/10-V2 CV_KH710_52164_LB2.qxd

12:10 Uhr Seite 4 KH 710

14:07 Uhr Seite 1 SOMMAIRE PAGE Usage conforme

14:07 Uhr DÉBOUCHEUR

Seite 6 IB_KH710_52164_LB2.qxd

14:07 Uhr Technische gegevens Seite 9

Seite 12 IB_KH710_52164_LB2.qxd

14:07 Uhr INHALTSVERZEICHNIS Seite 13 SEITE Bestimmungsgemäßer Gebrauch

Reinigung und Wartung

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

14:07 Uhr PRESSLUFTROHRREINIGER KH 710 Bestimmungsgemäßer Gebrauch Der Pressluft-Rohrreiniger dient der umweltfreundlichen und chemikalienfreien Reinigung von Abflüssen, Rohren und anderen unzugänglichen Stellen durch Luftdruck. Dieses Gerät ist für den privaten Gebrauch bestimmt, nutzen Sie es nicht gewerblich oder für industrielle Zwecke. Sicherheitshinweise Verletzungsgefahr!

• Richten Sie das Gerät niemals auf Tiere oder andere Personen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Benutzen Sie keine Benzine, Alkohole, karbonhaltige Reinigungsmittel oder ähnliches, um schädliche Dämpfe zur vermeiden. Dieses Gerät arbeitet ausschließlich mit Pressluft, ohne Zusatz von Chemie. Seite 14 Warnung vor Sachschäden!
• Entfernen Sie alle losen Teile, wie zum Beispiel Schmutz-Siebe aus dem Becken und dichten Sie alle Öffnungen des selben Rohres, wie z.B. Überläufe, mit einem nassen Tuch o.ä. ab. Dies verhindert Verschmutzungen durch Spritzer, die durch den Druckstoß entstehen.
• Benutzen Sie das Gerät nur bei druckbelastbaren Abflüssen. Verschraubte Rohre sind druckbelastbarer als gesteckte Rohre. Stützen Sie schlecht sitzende Siphons gegen den Fußboden ab! Ansonsten kann der Druckstoß den Siphon beschädigen. Lieferumfang Pressluft-Rohrreiniger WC-Aufsatz Dusch-Aufsatz Aufsätze Ø 6 cm und Ø 5 cm Überlaufverschluß Bedienungsanleitung Gerätebeschreibung 1 Luftablass-Ventil 2 Verschluss-Kappe 3 Pumpe 4 Druckstoß-Auslöser 5 Luft-Austrittsöffnung 6 WC-Aufsatz 7 Dusch-Aufsatz 8 Aufsatz Ø 6 cm 9 Aufsatz Ø 5 cm 0 Überlaufverschluss

14:07 Uhr Technische Daten max. Betriebsdruck: Aufsätze: Seite 15

• Lassen Sie langsam den Spannstift los und kontrollieren Sie, ob der Überlauf komplett verschlossen ist. 4 bar Aufsatz Ø 6 cm Aufsatz Ø 5 cm WC-Aufsatz Dusch-Aufsatz Anwendung

1. Wählen Sie den passenden Aufsatz

6/7/8/9 für den verstopften Abfluss und stecken Sie ihn auf die Luft-Austrittsöffnung 5. Achten Sie darauf, dass er fest sitzt.

2. Nehmen Sie Siebe oder andere Einsätze aus

3. Verschließen Sie alle Öffnungen, wie zum Beispiel Überläufe, der zur reinigenden Rohrleitung.

Nutzen Sie für die Überläufe den Überlaufverschluss 0:

• Bei runden Überläufen, drücken und halten Sie den Spannstift, so dass sich der Verriegelungshebel so klappen lässt, dass er in Verlängerung mit dem Spannstift steht (Abb 1.). Abb. 3: Korrekt eingesetzter Überlaufverschluss 0
• Bei länglichen Überläufen, drücken Sie den Spannstift, und kippen Sie den Verriegelungshebel so, dass er im rechten Winkel zum Spannstift steht (Abb. 4). Abb. 4
• Führen Sie ihn in den Überlauf ein.
• Drehen Sie den Spannstift um 90° und lassen Sie ihn langsam los (Abb. 5). Abb. 1
• Führen Sie ihn in den Überlauf ein. Sobald der Verriegelungshebel auf die rückwärtige Wand stößt, stellt er sich auf (Abb 2.). Abb. 5
• Kontrollieren Sie, ob der Überlauf komplett verschlossen ist. Hinweis: Abb. 2 Der Überlaufverschluss 0 passt nicht in alle Überläufe. Wenn der Überlaufverschluss 0 den Überlauf nicht schließen kann, benutzen Sie ein Tuch o.ä., um diesen zu verschließen.

14:07 Uhr Warnung vor Sachschäden! Seite 16

9. Nehmen Sie das Gerät aus dem Wasser und betätigen Sie die Pumpe 3 ca. 10 mal.

10. Wenn Sie etwas Druck vom Gerät ablassen

wollen, schrauben Sie das Luftablass-Ventil 1 auf. Drehen Sie es danach wieder fest.

11. Setzen Sie das Gerät wieder auf den Abfluss

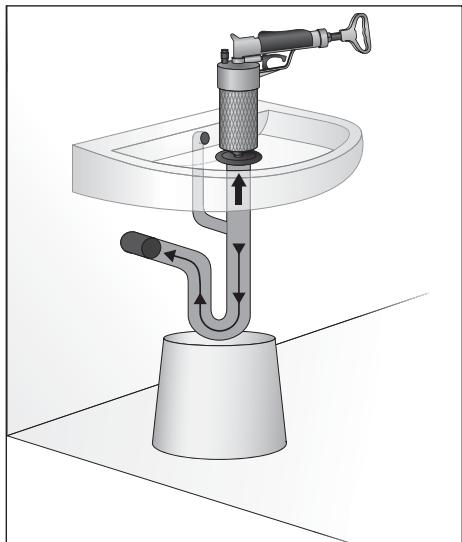

und betätigen Sie den Druckstoß. Benutzen Sie das Gerät nur bei druckbelastbaren Abflüssen und Rohrleitungen. Stützen Sie schlecht sitzende Siphons gegen den Fußboden ab! Ansonsten kann der Druckstoß den Siphon beschädigen.

4. Verschließen Sie den Abfluss mit einem Stöpsel

und lassen Sie warmes Wasser ein (bis etwa 7 cm über dem Abfluss). Nur wenn das verstopfte Rohr komplett mit Wasser gefüllt ist, wird die bestmögliche Druckwirkung erzielt. Ohne Wasser im Rohr wird die Druckwirkung stark reduziert.

5. Bauen Sie ein wenig Druck auf, indem Sie die

Pumpe 3 ca. 3-4 mal betätigen.

6. Ziehen Sie den Stöpsel heraus und setzen Sie das

Gerät, wie in Abb. 6 dargestellt, auf den Abfluss. Hinweis: Wiederholen Sie diesen Ablauf nur so oft, solange sich der Wasserstand noch über dem Abfluss befindet. Füllen Sie gegebenenfalls Wasser nach.

12. Wiederholen Sie den Druckstoß so oft, bis die

Verstopfung gelöst ist. Hinweis: Falls sich kein Druck aufbauen lässt, kontrollieren Sie das Luftablass-Ventil 1. Schrauben Sie es fest auf das Gerät auf. Reinigung und Wartung

• Reinigen Sie die Aufsätze 6/7/8/9 und das Gehäuse mit einem feuchten Tuch. Bei hartnäckigeren Verschmutzungen geben Sie ein mildes Spülmittel auf das Tuch. Achtung! Geräteschäden! Benutzen Sie keine aggressiven oder chemischen Reinigungsmittel oder Scheuermittel, um das Gerät oder seine Aufsätze 6/7/8/9 zu reinigen. Diese können die Oberflächen angreifen. Abb. 6

7. Lösen Sie dann den Druckstoß aus. Drücken Sie

dabei das Gerät fest gegen den Abfluss.

8. Wenn sich die Verstopfung nicht löst und Sie sich

sicher sind, dass die Rohrleitungen dem Druck standhalten, erhöhen Sie beim nächsten Druckstoß den Druck. Hinweis: Der weiße Staub an der Pumpe 3 ist keine Verschmutzung. Es handelt sich dabei um Talkumpuder, der für die erste Pumpenschmierung im Werk verwendet wird.

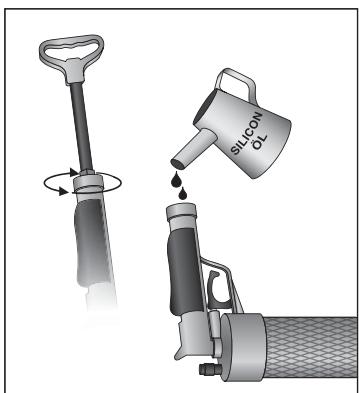

14:07 Uhr Seite 17 Service Nach häufiger Verwendung kann es sein, dass die Pumpe 3 geölt werden muss:

1. Schrauben Sie die Verschluss-Kappe 2 ab.

2. Geben Sie einige Tropfen Silikon-Öl in den

Handgriff. Bei anderen Ölen können Dichtungen oder Kunststoffe beschädigt werden. Schraven Service- und Dienstleistungs GmbH Tel.: +49 (0) 180 5 008107 (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e-mail: support.at@kompernass.com Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com Importeur Abb. 7

3. Schrauben Sie die Verschluss-Kappe 2 handfest

auf. KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY Entsorgen www.kompernass.com Entsorgen Sie das Gerät umweltgerecht. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.
