Retrouvez gratuitement la notice de l'appareil KH 710 DRAIN CLEANER POWERFIX au format PDF.
| Type de produit | Déboucheur de drain |
| Caractéristiques techniques principales | Utilisation manuelle avec un mécanisme de ressort pour déboucher les canalisations |
| Dimensions approximatives | Longueur : 3 mètres |
| Poids | Environ 1,5 kg |
| Compatibilités | Convient pour les canalisations domestiques standard |
| Fonctions principales | Débouchage de drains et canalisations obstruées |
| Entretien et nettoyage | Rincer à l'eau après utilisation, vérifier l'état du ressort |
| Pièces détachées et réparabilité | Ressorts et accessoires disponibles en pièces détachées |
| Sécurité | Utiliser des gants lors de l'utilisation, éviter le contact avec les yeux |
| Informations générales utiles | Idéal pour un usage domestique, facile à manipuler et à ranger |
FOIRE AUX QUESTIONS - KH 710 DRAIN CLEANER POWERFIX
Questions des utilisateurs sur KH 710 DRAIN CLEANER POWERFIX
Pour identifier et remplacer un joint sur votre déboucheur POWERFIX KH 710 DRAIN CLEANER, il est très utile d'avoir accès à un schéma ou une vue éclatée de l'appareil. Ce type de document permet de localiser précisément les pièces détachées et de comprendre leur assemblage.
Voici comment procéder :
- Consultez le site officiel de POWERFIX : Certains fabricants mettent à disposition des manuels techniques ou des vues éclatées en ligne, téléchargeables gratuitement.
- Contactez le service client POWERFIX : Ils peuvent vous fournir un schéma détaillé ou vous indiquer où trouver la pièce détachée spécifique, notamment le joint manquant.
- Rendez-vous chez un revendeur ou un magasin spécialisé : Les revendeurs agréés peuvent avoir accès aux pièces détachées et aux documents techniques pour vous aider à identifier et remplacer le joint.
- Forums et communautés en ligne : Parfois, d'autres utilisateurs partagent des vues éclatées ou des conseils pour réparer ce modèle précis.
En résumé, obtenir une vue éclatée ou un schéma technique est la meilleure méthode pour identifier le joint manquant et procéder à son remplacement en toute sécurité.
Téléchargez la notice de votre Déboucheur de drains au format PDF gratuitement ! Retrouvez votre notice KH 710 DRAIN CLEANER - POWERFIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KH 710 DRAIN CLEANER de la marque POWERFIX.
MODE D'EMPLOI KH 710 DRAIN CLEANER POWERFIX
Consignes de sécurité
Description de l'appareil
Caractéristiques techniques
Maintenance et nettoyage
Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez- lui également le mode d'emploi.
Seite 2 Attention aux dommages matériels ! Le Déboucheur tuyau sert au net-toyage écologique et sans produits chimiques de déversoirs, de tuyaux et d'autres endroits inaccessibles par pression d'air. Cet appareil est destiné à l'usage privé, il n'est pas à utiliser pour des applications commerciales ou industrielles.
- Retirez tous les éléments amovibles, tels que par ex. les tamis filtrants et fermez toutes les ouvertures du tuyau, comme par ex. les trop-pleins, à l'aide d'un chiffon humide ou assimilé. Vous évitez ainsi toutes souillures par éclaboussures qui résulteraient des poussées de pression d'air.

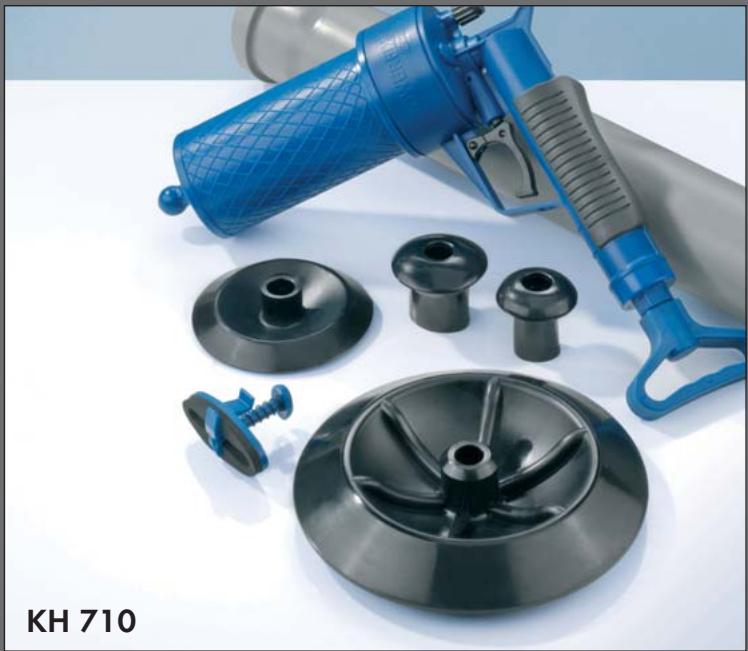

- Utilisez uniquement l'appareil sur des déversoirs résistants à la pression. Les tuyaux vissés sont plus résistants à la pression que ceux qui ont été enfichés. Etayez les siphons mal installés contre le sol ! Sinon, la pression d'air peut endommager le siphon. Consignes de sécurité Accessoires fournis Usage conforme Déboucheur tuyau Module pour WC Module pour douche Modules Ø 6 cm et Ø 5 cm Bouchon anti-débordement Mode d'emploi Risque de blessures !
- Ne dirigez jamais l'appareil sur des animaux ou d'autres personnes.
- Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
- Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

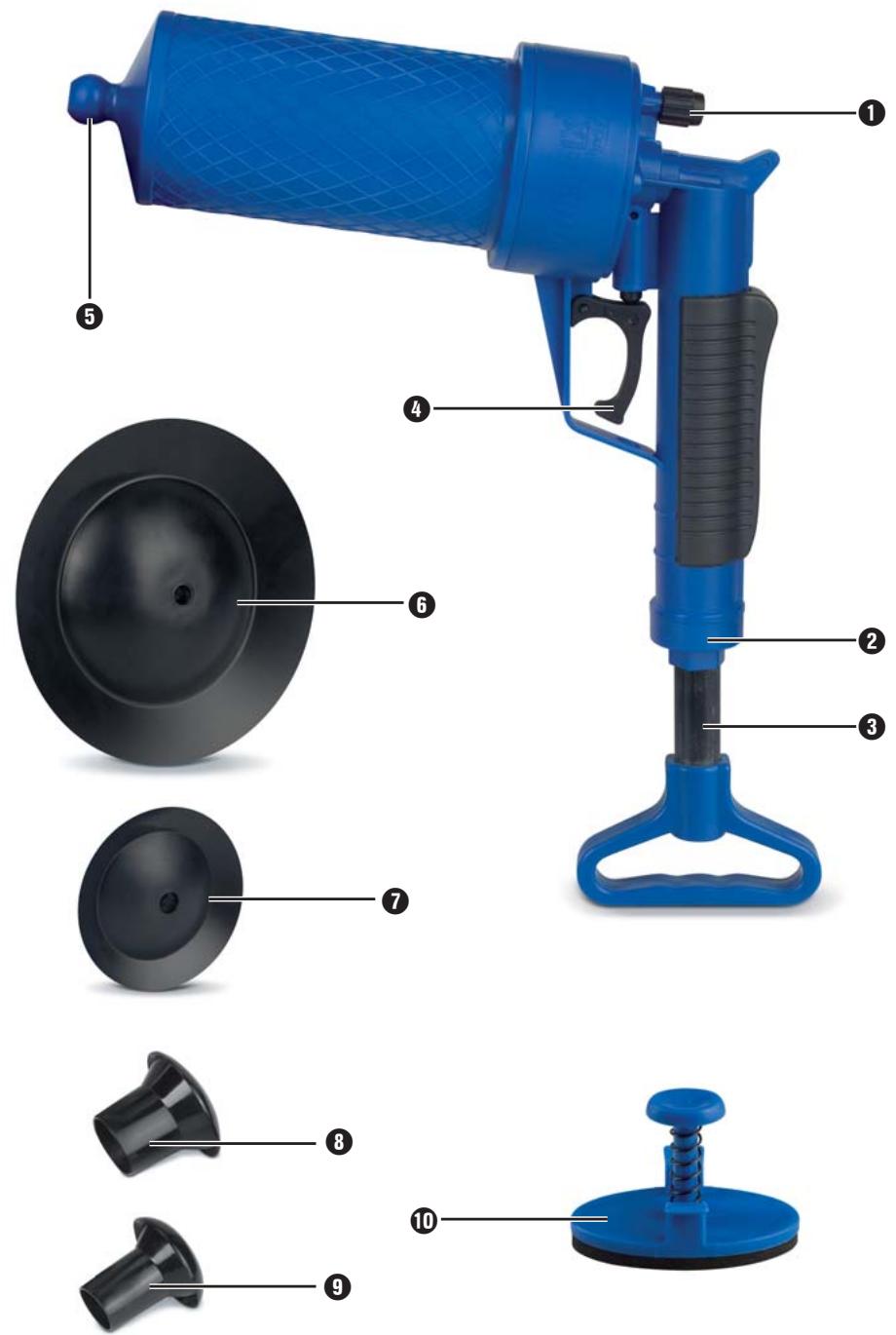

- N'utilisez pas d'essence, d'alcool, de produits nettoyants contenant du carbone ou assimilés, pour éviter les vapeurs nocives. Cet appareil fonctionne exclusivement à l'air comprimé, sans ajout de produits chimiques. Description de l'appareil 1 Valve de décompression 2 Capuchon de fermeture 3 Pompe 4 Déclencheur d'air comprimé 5 Ouverture de sortie d'air 6 Module pour WC 7 Module pour douche 8 Module Ø 6 cm 9 Module Ø 5 cm 0 Bouchon anti-débordement
14:07 Uhr Caractéristiques techniques Seite 3
- Relâchez lentement la goupille à ressort et contrôlez la fermeture complète du trop-plein. Pression de service max. : 4 bars Modules : module Ø 6 cm Module Ø 5 cm Module pour WC Module pour douche Utilisation Fig. 3 : Mise en place correcte du bouchon anti-débordement 0
1. Choisissez le module adapté 6/7/8/9 pour
le renvoi bouché et insérez-le dans l'ouverture de sortie d'air 5. Assurez-vous qu'il soit fermement enclenché.
2. Retirez les tamis ou d'autres inserts du siphon.
3. Fermez toutes les ouvertures, comme par ex. les
trop-pleins du tuyau à nettoyer. Utilisez pour les débordements le bouchon anti-débordement 0:
- Dans le cas où le débordement se prolonge, maintenez la goupille à ressort enfoncée et basculez le levier de verrouillage de manière à ce qu'il soit perpendiculaire à la goupille à ressort (fig. 4).
- Si le trop-plein est rond, exercez une pression constante sur la goupille à ressort jusqu'à rabattre le levier de verrouillage de manière à le placer dans le prolongement avec la goupille à ressort (fig. 1.). Fig. 4
- Introduisez-le dans le trop-plein.
- Faites pivoter la goupille à ressort de 90° et relâchez-la lentement (fig. 5). Fig. 1
- Introduisez-le dans le trop-plein. Dès que le levier de verrouillage touche la paroi arrière, il se redresse fig. 2.). Fig. 5
- Contrôlez la fermeture complète du trop-plein. Remarque : Le bouchon anti-débordement 0 n'est pas adapté à tous les trop-pleins. Dans le cas où le bouchon anti-débordement 0 ne peut pas fermer le trop-plein, utilisez un chiffon, par exemple, pour le refermer. Fig. 2
Retirez l'appareil de l'eau et actionnez la pompe 3 une dizaine de fois.
10. Si vous souhaitez laisser s'échapper un peu
de pression de l'appareil, dévissez la valve de décompression 1. Puis, serrez-la à nouveau.
11. Replacez l'appareil sur le déversoir et actionnez
le coup de bélier. Utilisez uniquement l'appareil sur des déversoirs et conduites résistants à la pression. Etayez les siphons mal installés contre le sol ! Sinon, la pression d'air peut endommager le siphon.
4. Fermez le déversoir à l'aide d'un bouchon et faites
couler de l'eau chaude (jusqu'à env. 7 cm au-dessus du déversoir). Le plein effet de la pression n'est obtenu qu'à partir du moment où le tuyau bouché est entièrement rempli d'eau. Sans eau dans le tuyau, l'effet de la pression est fortement réduit.
5. Appliquez une légère pression en actionnant la
pompe 3 pendant 3-4 fois.
6. Retirez le bouchon et insérez l'appareil sur le
déversoir, conformément à la figure 6. Remarque : Répétez cette opération aussi longtemps que le niveau d'eau est encore au-dessus du déversoir. Le cas échéant, remplissez d'eau.
12. Répétez la poussée, jusqu'à réussir à déboucher
entièrement. Remarque : Si vous ne réussissez pas à créer de pression, contrôlez la valve de décompression 1. Vissez-la fermement sur l'appareil. Maintenance et nettoyage
- Nettoyez les modules 6/7/8/9 et le boîtier à l'aide d'un chiffon humide. En cas de taches tenaces, appliquez un produit de nettoyage doux. Attention ! Risque d'endommager l'appareil ! N'utilisez pas de produits de nettoyage agressifs ou chimiques ou d'agents abrasifs, pour nettoyer l'appareil ou ses modules 6/7/8/9. Ils peuvent en effet agresser les surfaces. Fig. 6
7. Déclenchez ensuite le coup de bélier. Pendant
ce temps, appuyez l'appareil fermement contre le déversoir.
8. Si l'installation reste bouchée, assurez-vous que
les tuyaux supportent la pression en augmentant la pression au prochain coup de bélier.
14:07 Uhr Seite 5 Service après-vente Remarque : La poussière blanche sur la pompe 3 ne constitue pas une saleté. Il s'agit de talc qui a été utilisé dans le cadre de la première lubrification de la pompe en usine. Kompernass Service France Tel.: 0800 808 825 e-mail: support.fr@kompernass.com Kompernass Service Belgium Tel.: 070350315 e-mail: support.be@kompernass.com Après un usage fréquent, il peut arriver qu'il faille lubrifier la pompe 3 :
1. Dévissez le capuchon de fermeture 2.
2. Mettez quelques gouttes d'huile silicone sur la
poignée. En utilisant d'autres huiles, vous risquez d'endommager les joints ou les plastiques. Importateur KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Fig. 7
3. Vissez le capuchon de fermeture 2 à la main.
Mise au rebut Mettez l'appareil au rebut dans le respect de l'environnement. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage. Eliminer l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.
