BEDIENUNGSANLEITUNG KH 4056 BICYCLE HOIST POWERFIX

FAHRRAD-DECKENHALTER

DE Fahrrad-Deckenhalter
AT Bedienungsanleitung CH
FR Systemé d'accrochage pour velo

Mode d'emploi

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

SYSTÉME D'ACCROCHAGE POUR VÉLO 4

Heben Sie nie mehr als 20kg mit dem Fahrrad-Deckenhalter. Der Fahrrad-Deckenhalter wird sonst beschädigt und die Last fällt herunter.
- Überprüfen Sie den festen Sitz aller Schrauben, bevor Sie den Fahrrad-Deckenhalter benutzen.
- Nutzen Sie grundsatzlich den Wandhalter zum Sichern der Last. Die Last konnte sonst herunter fallen.
- Halten Sie sich nicht unter der schwebenden Last auf.
- Nutzen Sie den Fahrrad-Deckenhalter nur zu Aufbewährungszwecken, nicht zweckent Fremdet.
- Führn Sie keine Reparaturen an der schwebenden Last durch.
- Solle das Nylonseil beschädigt sein, tauschen Sie es umgehend aus. Es kann reifen.

Achtung! Achten Sie darauf, dass das Nylonseil nicht zu schnell durch ihre Hande rutsch! Das kann zu Verbrennungen und Schürfwunden führen!

Achtung! Der Fahrrad-Deckenhalterarf nicht von schwachen Personen, zum Beispiel Kindern, bedient werden. Das Fahrrad konnte herunterfallen und Verletzungen hervorrufen.

Achtung! Vergewissern Sie sich, dass die Haltekrallen beim Heraufziehen oder Herablassendes Fahrrads nicht von Sattel und Lenker rutschen konnen.

Verwendungszweck

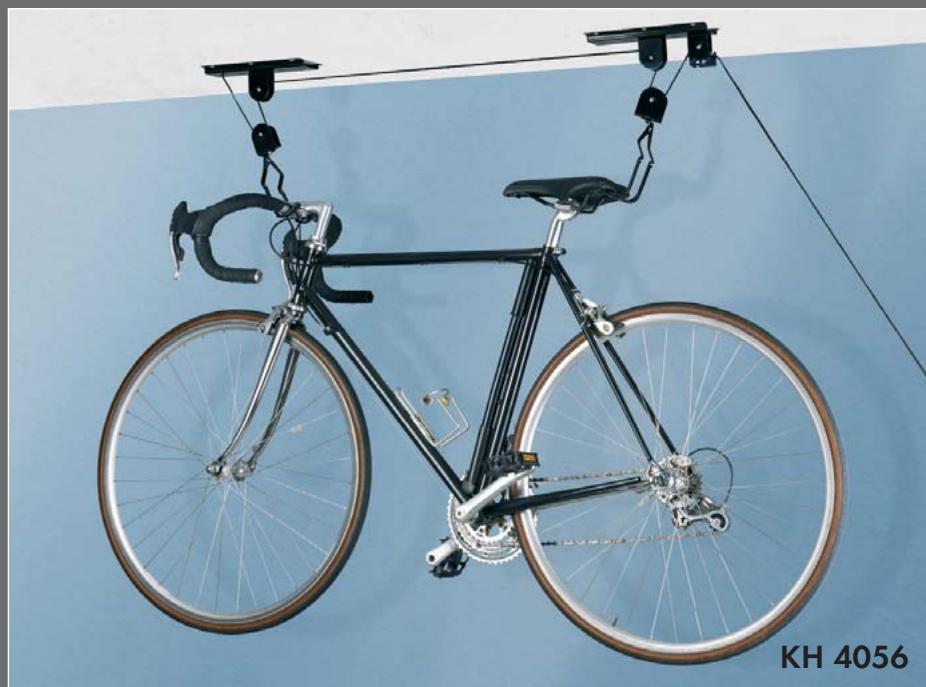

Der Fahrrad-Deckenhalter dient dem platzsparenden und reifenschonenden Aufbewahren von Fahrrädern. Nicht für den gewerblichen Gebrauch bestimmt.

Lieferumfang

2 Deckenhalter
2 Haltekrallen

1 Nylonseil

1 Wandhalter für das Nylonseil
10 Kreuzschlitzschrauben mit Dübel

Gerätebeschreibung

1 Deckenhalter
2 Nylonseil
Sicherheitsvorrichtung
Haltekrallen
5 Kreuzschlitzschrauben
Dübel
7 Wandhalter

Benötigtes Montagezubehör

1 Kreuzschlitzschraubendreher
1 Maßband
1 Bohrmschine
1 Bohrer (8 mm Durchmesser)

Montage

Das Beste Montageergebnis erhalten Sie, wenn die Haltekrallen direkt über Sattel und Lenkstange sitzen. Achten Sie auf genügend Abstand zu den Seitenwänden.

1. Vergewissern Sie sich vor dem Gebrauch, dass die Haltekralle unter den Sattel greift und Dort festen Halt findet wie z. B. an einer Aufkantung, einer Querstrebe oder ähnlich. Ist keine sichere Befestigung der Haltekralle zum Sattel möglich,arf der Fahrrad-Deckenhalter nicht mit thisem Fahrrad betrieben werden!
2. Messen Sie den Abstand zwischen Lenker und Sattel an Ihr hem Fahrrad.

3. Übertragen Sie das Maß auf die Decke. Bohren Sie mit einer Bohrmschine die Löscher und stecken Sie die Dübel hinein.

4. Machen Sie an einem Ende des Nylonseils einen stabilen Doppelknoten und führen Sie es durch den hinteren Deckenhalter (siehe Abb. 1).

5. Befestigen Sie beide Deckenhalter mit den mitgelieferten Kreuzschlitzschrauben und Dubeln unter der Decke (siehe Abb. 1).
6. Verbinden Sie die Konstruktion mit dem Seil nach dem Flaschenzugprinzip. Führren Sie das Nylonseil, am Deckenhalter angefangen, abwechselnd durch die Rollen (siehe Abb. 3).
7. Führer Sie das Nylonseil durch die Sicherungsvorrichtung des Deckenhalters (siehe Abb. 2).
8. Überprüfen Sie den festen Sitz aller Schrauben, bevor Sie den Fahrrad-Deckenhalter benutzen.
9. Befestigen Sie den Wandhalter. Heben Sie dazu das Fahrrad mit dem Nylonseil an und markieren Sie sich die Position des Wand-halters.
10. Überprüfen Sie nach Montage des Wandhalters erneut alle Schraubverbindungen.

Hinweis: Wenn Ihnen das Nylonseil beim Heraufziehen oder Herablassen des Fahrrades durch die Hande rutscht, wird durch den Schnellen Durchlauf des Seiles die Bremse ausgelost und das Nylonseil stoppt automatisch.

Instandhaltung

Fetten Sie die Rollen in regelmäßigen Abständen.
So ist gewährleistet, dass der Fahrrad-Deckenhalter leichtgangig lauft.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

EG Konformitätserklarung

Wir, Kompernaß GmbH, Burgstraße 21,

D-44867 Bochum, erklaren in alleiniger

Verantwortung, dass das Produkt:

Fahrrad-Deckenhalter KH 4056

allen Anforderungen der Maschinenrichtlinie

2006/42/EC entspricht.

Angewandte Normen: EN ISO 12100-1: 2003

EN ISO 12100-2: 2003

Bochum, den 4.11.2009

Hans Kompernaβ

Geschäftsführer

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
