BEDIENUNGSANLEITUNG SCRUBTEC 866 NILFISK

DE Deutschland (2-27)

In thisem Handbuch find Sie wichtige Informationen zur Verwendung und zum sicheren Betrieb der Maschine. Wenn Sie das Handbuch nicht gelesen haben, bevor Sie die Maschine bedienen oder warten, riskieren Sie, sich selbst oder andere Personen zu verletzen oder die Maschine oder sonstige Ausrüstung zu beschädigen. Bediener muss im Umgang mit der Maschine unterwiesen werden, bevor sie damit arbeiten. Wenn ihre Bediener kein Deutsch lesen, muss ihren das Handbuch von jeder erklart werden, bevor sie mit der Maschine arbeiten.

Alle in thisem Handbuch enthaltenen Anweisungen beziehen sich auf die Sight des Bedieners von der Rückseite der Maschine.

Inhaltsverzeichnis

Sicherheitshinweise fur den Bediener 3
Einführung 4
Maschinenspezifikationen 5
Transporthinweise 6
Zeichenerklarung fur 7
Maschinenbedienfeld 8
Maschinensteuerung und -funktionen 10
Vorbereitung der Maschine fur den Betrieb 10
Betrieb der Maschine 17
Wartung 21
Behebung von Störungen der Maschine 25

SICHERHEITSHINWEISE FÜR BEDIENER

GEFAHR: Wenn Sie nicht alle Gefahrenhinweiselesen und die Anweisungen befolgen, riskieren Sie schwere Körpersverletzungen, eventuell)sogar mit Todesfolge. Lesen und befolgen Sie alle Anweisungen mit dem Vermerk GEFAHR im Bedienungshandbuch und auf der Maschine.

WARNING: Wenn Sie nicht alle Warnhinweise setzen und die Anweisungen befolgen, risikieren Sie Personen- oder Sachschäden. Lesen und befolgen Sie alle Anweisungen mit dem Vermerk WARNING im Bedienungshandbuch und auf der Maschine.

VORSICHT: Wenn Sie nicht alle Vorsichtshinweise setzen und die Anweisungen befolgen, riskieren Sie Schäden an der Maschine und sonstiger Ausrüstung. Lesen und befolgen Sie die VORSICHTS-Hinweise im Bedienerhandbuch und an der Maschine!

GEFAHR: Wenn Sie das Bedienungshandbuch nicht gelesen haben, bevor Sie die Maschine bedienen oder warten, riskieren Sie, sich selbst oder andere Personen zu verletzen oder die Maschine oder sonstige Ausrüstung zu beschädigen. Bediener mussen im Umgang mit der Maschine unterwiesen werden, bevor sie damit arbeiten. Wenn ihre Bediener kein Deutsch lesen, muss ihren das Handbuch von jeder erklär werden, bevor Sie mit der Maschine arbeiten.

GEFAHR: Wenn Sie eine Maschine bedieren, die noch nicht vollständig zusammengebaut ist, riskieren Sie Verletzungen oder Sachschäden. Bedieren Sie die Maschine erst, nach dem der Zusammenbau vollständig abgeschlossen ist. Inspizieren Sie die Maschine sorgfältig, bevor Sie sie in Betriebnehmen.

GEFAHR: Maschinen können eine Explosion verursachen, wenn sie nahe bei entflammbaren Stoffen oder Dämpfen betriuben werden. Betreiben Sie die Maschine nicht mit oder in der Höhe von Brennstoffen, Getreidestaub, Lösungsmitteln, Verdünnungsmitteln oder sonstigen entflammbaren Stoffen. Die Maschine ist ungeeignet zur Aufnahme von gefährlichem Staub.

GEFAHR: Bleiakkumulatoren erzeugen Gase, die eine Explosion verursachen konnen. Halten Sie Funken und Flammens von Akkus fern. Rauchen Sie nicht in Maschinennähe. Laden Sie die Akkus nur in einem gut gelufteten Bereich. Ziehen Sie den Stecker des AC-Laders aus der Steckdose, bevor Sie die Maschine bedieten.

GEFAHR: Umgang mit Akkus kann gefährlich sein! Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Nähe von Akkus arbeiten. Nehmen Sie Schmuck ab. Legen Sie kein Werkzeug oder sonstige Metallobjekte auf Akkuklemen oder auf die Akkus.

GEFAHR: Sie riskieren Stromschlag, wenn Sie ein Ladegerät mit beschädigtem Netzkabel benutzen. Benutzen Sie das Ladegerät nicht, wenn das Netzkabel beschädigt ist.

WARNING: Bei Bedienung der Maschine von einem anderen Ort als der Rückseite der maschine riskieren Sie Verletzungen oder Sachschaenen. Bedienen Sie die Maschine nur von der Rückseite.

WARNING: Die Maschine ist schwer. Lassen Sie sich halten, wenn Sie die Maschine transportieren oder bewegen müssen. Um die Maschine auf eine Rampe oder schiefe Ebene zu fahren, sind zwei Personen erforderlich. Fahren Sie die Maschine langsam. Wenden Sie die Maschine nicht auf einer Rampe. Wenn Sie die Maschine über eine Neigung von mehr als 2% bewegen, stoppen, wenden oder parken Sie nicht. Lesen Sie den Abschnitt "Transport der Maschine" in thism Handbuch, bevor Sie die Maschine transportieren.

WARNING: Die Maschine kann beim Transport über Treppen oder Laderampen umstürzen und Personen- oder Sachschäden verursachen. Diese Maschine nur auf einer ebenen Flüche stoppen und abstellen. Wenn Sie die Maschine stoppen, den Schlüssel auf "OFF" stellen.

WARNING: Von unbefugtem Personal durchgeführte Wartungs- und Reparaturarbeiten konnen Verletzungen oder Sachschäden zur Folge haben. Wartungs- und Reparaturarbeiten können nur von befugtem Nilfisk ALTO-Personal durchgeführt werden.

WARNING: Änderungen oder Anpassungen an der Maschine können Schäden an der Maschine verursachen oder den Bediener und Umstehende verletzen. Änderungen oder Anpassungen, die vom Hersteller nicht genehmigt worden sind, haben alle Garantien und Haftungsverpflichtungen auf.
WARNING: Wenn elektrische Bauteile der Maschine Wasser oder Feuchtigkeit ausgesetzt werden, besteht Kurzschlussgefahr. Halten Sie die elektrischen Bauteile der Maschine trocken. Wischen Sie die Maschine nach Gebrauch stets ab. Lagern Sie die Maschine in einem trockenen Gebäude.
WARNING: Beim Sicherungswechsel nur gleichwertige Sicherungen (Farbe und Amperezahl) wie in der Maschine verwenden, um die Brandgefahr zu reduzieren.
WARNING: Wenn Sie eine Maschine bedieren, ohne alle Anweisungen auf Aufklebern und Hinweisen zu beachten, riskieren Sie Verletzungen oder Sachschäden. Lesen Sie alle Maschinenaufkleber, bevor Sie die Maschine bedieren. Stellen Sie safer, dass alle Aufkleber und Hinweisinformationen an der Maschine angebracht oder befestigt sind. Besorgen Sie sich gegebenenfalls Ersatzaufkleber und -scholder von Ihrem Nilfisk ALTO-Handler.
WARNING: Nasse Böden sind rutschig. Wässrige Lösungen oder Reinigungsmittel, die für die Maschine verwendet werden, können nasse Flächen auf dem Boden zurückklassen. Diese stellen eine Gefahr für den Bediener und sonstige Personen dar. Stellen Sie um den Bereich, den Sie reinigen, stets Vorsichtsscholder auf.
WARNING: Unzulässiges Ableiten von Abwasser ist umweltschädlich und gesetzlich verboten. Die zuständigen Umweltbehörden haben Vorschriften für das Ableiten von Abwasser in ihrer Region erlassen. Informieren und beachten Sie diese Vorschriften. Seien Sie sicher der Umweltgefahr bewusst, wenn Sie Chemikalien entsorgen.
VORSICHT: Wenn Sie mit der Maschine andere Gegenstände bewegen oder auf die Maschine klettern, risikieren Sie Verletzungen oder Sachschäden. Benutzen Sie die Maschine nicht als Stufe oder Möbelstück. Benutzen Sie die Maschine nicht als Aufsitz.
VORSICHT: Ihr Maschinengarantie erlischt, wenn Sie keine originen Nilfisk ALTO-Ersatzteile für die Maschine verwenden. Verwenden Sie stets Nilfisk ALTO-Ersatzteile.

Einleitung

Die Scrubtec -Modelle 866, 871, 886, BOOST 8 und Cylindrical 871C sind leistungsfähige, hochwertige Bodenreinigungsmaschinen. Beim Scrubtec 886 mit zwei Bürsten bzw. Reinigungs-Pads beträgt die Arbeitsbrite 86 cm. Beim Scrubtec 871 mit zwei Bürsten bzw. Reinigungs-Pads beträgt die Arbeitsbrite 71cm. Beim Scrubtec 866 mit zwei Bürsten bzw. Reinigungs-Pads beträgt die Arbeitsbrite 66 cm. Beim Beim Scrubtec BOOST 8 mit einem Reinigungs-Pad bzw. einer Bürste beträgt die Arbeitsbrite 71 cm. Beim Scrubtec 871C mit zwei Bürsten beträgt die Arbeitsbrite 71 cm. Eine Saugleiste wischt den Boden, während der Vakuummotor die Schmutzlage vom Boden entfern't -alles in einem Arbeitsgang.

Im Lieferumfang der Reinigungsmaschinen Scrubtec -Modelle 866, 871, 886, BOOST 8 und Cylindrical 871C sind drei Batterieanschlusskabel, ein Batteriekabel, ein Ladegerät und ein Bedienungshandbuch enthalten.

Maschinenspezifikationen

Model	Scrubtec 866	Scrubtec 871	Scrubtec 886
Pad-/Bürstengröhe	(2) 13" (33 cm)	(2) 14" (36 cm)	(2) 17" (43 cm)
Bürstenmotor(en)	(2) 3/4 hp (.56 kw)	(2) 3/4 hp (.56 kw)	(2) 3/4 hp (.56 kw)
	200 RPM	200 RPM	200 RPM
Arbeitsbreite	26" (66 cm)	28" (71 cm)	34" (86.4 cm)
Bürstenanpressdruck	1. - 80 lbs. (36 kg)	1. - 80 lbs. (36 kg)	1. - 80 lbs. (36 kg)
	2. - 150 lbs. (68 kg)	2. - 150 lbs. (68 kg)	2. - 150 lbs. (68 kg)
Bürstenrückhaltung	Kardangelenk	Kardangelenk	Kardangelenk
Bürstenkopf	Stahldeck mit Bürstenschürze	Stahldeck mit Bürstenschürze	Stahldeck mit Bürstenschürze
Wasserrückhaltung
Wischlestenbreite	32.5" (81 cm)	35" (89 cm)	41" (107 cm)
Maschinenbreite	28" (71 cm) Kopf	30" (76 cm) Kopf	35.7" (91 cm) Kopf
	23.5" (60 cm) Korpus	23.5" (60 cm) Korpus	23.5" (60 cm) Korpus
Länge der Maschine	61" (155 cm)	62" (157 cm)	64" (162 cm)
Höhe der Maschine	44" (112 cm)
Gewicht mit 250-Ah-Akkus und volm Sammeltank	796 lbs. (361.1 kg)	800 lbs. (362.9 kg)	791 lbs. (358.8 kg)
Netzteil	24 Volt, (4 6-Volt-Akkus)
Saugmotor	0,75 PS (550 W), 3-stufig, Tangentialauslass
Saugmotorschutz	Automatisches Abschalsystem für Flüssigkeitszufahr
Frischwassertank	87 Liter (23 Gallonen)
Flüssigkeitsbeführung	Hintere Beführung mit Kanister oder Schlauch
Flüssigkeitsabgabe	0 - 3,8 Liter/min (0 - 1 Gal./min)
Sammeltank	87 Liter (23 Gallonen)
Motorleistung	0,44 PS (0,33 kW)
Vorwärtsgeschwindigkeit	0 - 4,8 km/h (0 - 260 Fuß/min)
Rückwärtsgeschwindigkeit	0 - 3,2 km/h (0 - 174 Fuß/min)
Antriebsrad	(2) 260 mm (10,24") x 85 mm (3,35") Hellgrau, Abriebfest, Schaumstofffüllung
Rolle	(2) 10 cm (3,94") Polyurethan
Wischlestenmaterial	Vorderes und hinteres Wischblatt Urethan
Einsatzfähigkeit	2 %
Ladegerät	Integrier, 24 Volt, 25 Amp.
Griffvibration	<2.5m/s2
Schalltest am Ohr des Bedieners	65 dBA	65 dBA	67 dBA

Model	Scrubtec 871C	Scrubtec BOOST 8
Pad-/Bürstengröße	(2) 5.75" x 28" (14.6 x 69cm)	14" x 28" (35.6 x 71cm)
Bürstenmotor(en)	(2) .81 hp (.6 kw)	3/4 hp (.56 kw)
	613 RPM	2250 RPM
Arbeitsbreite	28" (71 cm)	28" (71 cm)
Bürstenanpressdruck	80 lbs. (36 kg)	1. - 65 lbs. (29.5 kg)
		2. - 125 lbs. (56.7 kg)
Bürstenrückhaltung	N/A	Haken und Schlaufe
Bürstenkopf	Seitenschürzen	N/A
Wasserrückhaltung
Wischleistenbreite	35" (89 cm)	35" (89 cm)
Maschinenbreite	30.69" (78 cm) Kopf	28.75" (73 cm) Kopf
	23.5" (60 cm) Korpus	23.5" (60 cm) Korpus
Länge der Maschine	59.5" (151 cm)	60.5" (154 cm)
Höhe der Maschine	44" (112 cm)
Gewicht mit 250-Ah-Akkus und volm Sammeltank	792 lbs. (359.3 kg)	794 lbs. (360.2 kg)
Netzteil	24 Volt, (4 6-Volt-Akkus)
Saugmotor	0,75 PS (550 W), 3-stufig, Tangentialauslass
Saugmotorschutz	Automatisches Abschaltsystem für Flüssigkeitszufuhr
Frischwassertank	87 Liter (23 Gallonen)
Flüssigkeitsbefüllung	Hintere Befüllung mit Kanister oder Schlauch
Flüssigkeitsabgabe	0 - 3,8 Liter/min (0 - 1 Gal./min)	Normale BOOST-Reinigung 0,45 Liter/min (0,12 Gal./min)
	Vollbereich 0 - 2,5 Liter/min (0 - 0,65 Gal./min)
Sammeltank	87 Liter (23 Gallonen)
Motorleistung	0,44 PS (0,33 kW)
Vorwärtsgeschwindigkeit	0 - 4,8 km/h (0 - 260 Fuß/min)
Rückwärtsgeschwindigkeit	0 - 3,2 km/h (0 - 174 Fuß/min)
Antriebsrad	(2) 260 mm (10,24") x 85 mm (3,35") Hellgrau, Abriebfest, Schaumstoffflüllung
Rolle	(2) 10 cm (3,94") Polyurethan
Wischleistenmaterial	Vorderes und hinteres Wischblatt Urethan
Einsatzfähigkeit	2%
Ladegerät	Integriert, 24 Volt, 25 Amp.
Griffvibration	<2.5m/s2
Schalltest am Ohr des Bedieners	71 dBA	63 dBA

TRANSPORT DER MASCHINE

Maschine auf einen Lkw verladen

-WARNUNG: Die Maschine ist schwer. Zwei Personen werden benötigt, um die Maschine die Rampe hochfahren zu halten.

1. Die Laderampe muss mindestens 2,4 m lang sein und die Maschine traben können.
2. Die Rampe muss sauber und trocken sein.
3. Rampe in Position bringen.
4. Wischgummi entfermen.
5. Beim Transport der Scheibenreinigungs-Maschine Bürstengehäuse, Pad-Antrieb bzw. Bürsten entfernen.
6. Ein/Aus-Schalter in die "EIN"-Stellung bringen.
7. Maschine auf einer 3,1 m langen Fläche vor der Rampe ausrichten.
8. Geschwindigkeitsschalter in die Position "HI" stellen.
9. Einen oder weitere Vorwärtschalter drücken.
10. Maschine bis oben auf die Rampe drücken.
11. Ein/Aus-Schalter auf "OFF" stellen.
12. Maschine am Fahrzeug befestigen.

Maschine aus einem Lieferwagen oder Lkw ausladen

1. Sicherstellen, dass keine Hindernisse im Weg sind.
2. Die Ausladerampe muss mindestens 2,4 m lang sein und die Maschine/TRagen können.
3. Die Rampe muss sauber und trocken sein.
4. Rampe in Position bringen.
5. Maschine vom Fahrzeug offen.

-WARNUNG: Die Maschine ist schwer. Zwei Personen werdenbenotigt, um die Maschine die Rampe hinabfahren zu halten.

1. Ein/Aus-Schalter in die "EIN"-Stellung bringen.
2. Die Maschine langsam und vorsichtig zum Rand der Rampe fahren, indem der Vorwarts- oder für Rückwartsfahr t gestrukt und gehalten wird.
3. Geschwindigkeitsschalter auf mittlere Geschwindigkeit einstellen. Während die Maschine die Rampe hinunterfällt, Fahrt durch Drücken des Schalters für Vorwärts- bzw. Rückwartsfahrt langsam halten.
4. Die Wischleiste und anderen entfernten Bauteile wieder anbringen, nach dem die Maschine ausgeladen und ihre Einsatzbereitschaft hergestellt wurde.

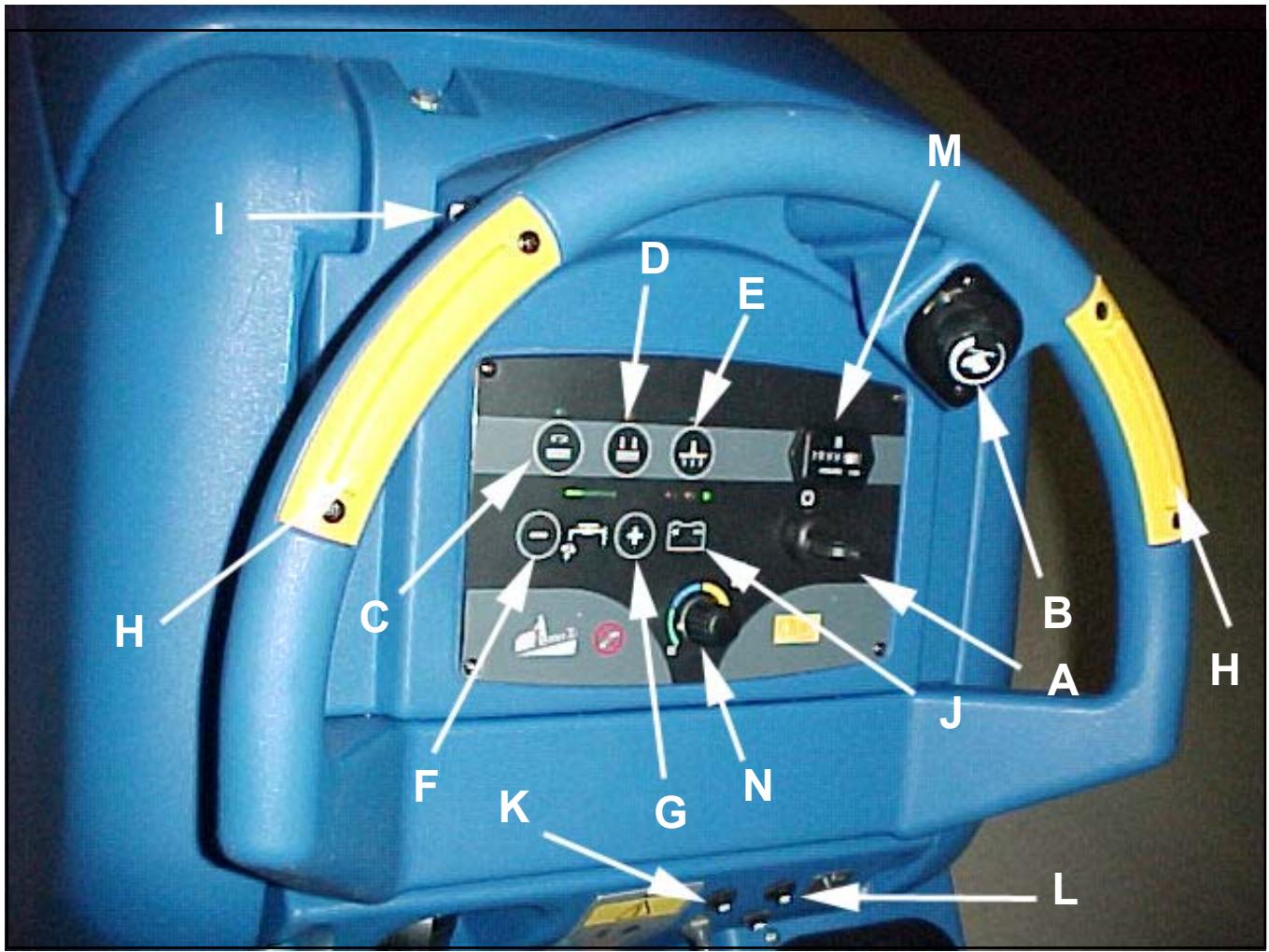

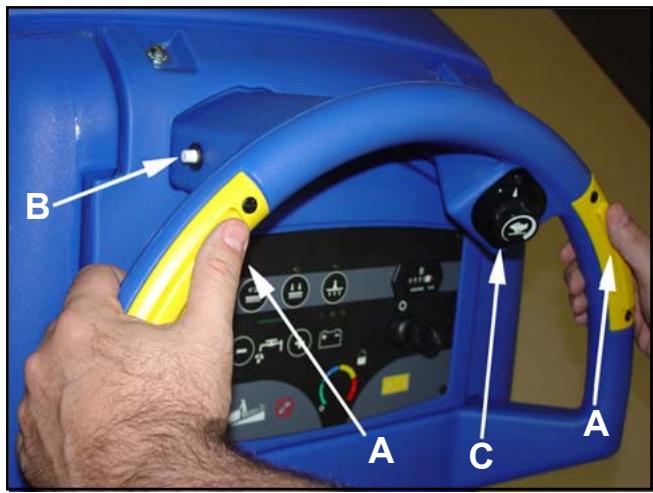

Schlüsselschalter (Siehe Abbildung 1, Element "A")

Mit dem Schlüsselschalter wird die Maschine auf dem Bedienfeld eingeschaltet. "O" ist "AUS" und "I" ist "EIN".

Fahrgeschwindigkeit (siehe Abbildung 1, Element "B")

Die Fahrgeschwindigkeit ist zwischen niedrig und hoch regelbar. Um die Geschwindigkeit zu erhöhen, drehen Sie den Knopf nach rechts. Um die Geschwindigkeit zu vermindern, drehen Sie den Knopf nach links.

One Touch-Steuertaste (Siehe Abbildung 1, Element "C")

Die One Touch-Steuertaste hebts und senkt den Bürstenkopf und startet und stoppt automatisch den Saugmotor.

Durch einmaliges Drücken der One Touch-Steuertaste wird der Bürstenkopf auf den Boden abgesenkt und der Saugmotor wird eingeschaltet (Die LED des Bürstenkopfs und des Saugmotors leuchten grün). Die Bürstenmotoren starten, wenn die Bürsten abgesenkt sind und die Handflächentaste ("Palm Button") für die Vorwärtsfahrt betätig wird. Durch erneutes Drücken der One Touch-Steuertaste wird der Bürstenkopf wieder angehoben. Der Saugmotor lauft noch 10 Sekunden weiter und schaltet sich dann aus.

Taste für die Erhöhung des Bürsten-Anpressdrucks (Siehe Abbildung 1, Element "D")

Mit dieser Taste wird der Anpressdruck der Bürste erhöht. Eine Erhöhung des Bürstenanpressdrucks kann beim Schrubben oder Reinigen stark verschmutzter Böden erforderlich sein. Zur Erhöhung des Anpressdrucks zunachst die Bürsten absenken. Hierzu die One Touch-Steuertaste ("C") drücken. Dies bringt die Bürsten in die normale Reinigungsposition. Zur Erhöhung des Burstendrucks die Taste ("D") drucken. Die LED über der Taste leuchtet gelb. Die Taste ("D") erneut drucken. Die Bürsten kehren in den normalen Reinigungsmodus darüber (die gelbe LED erlischt). BITTE BEACHTEN: Eine Erhöhung des Bürstenanpressdrucks ist bei der zylindrischen Maschine nicht möglich.

Saugmotortaste (Siehe Abbildung 1, Element "E")

Die Saugmotortaste schaltet den Saugmotor ein oder aus - unabhängig von der Stellung des Bürstenkopfs. Die Funktion des Saugmotors wird durch eine grün leuchtende LED angezeigt.

Lösungsmittel-Steuertasten (Siehe Abbildung 1, Elemente “F” und “G”)

Die Lösungsmittel-Steuertasten regeln den Fluss der Reinigungslösung zum Boden. Die Lösungsmitteleinstellung fur die normale Reinigung wird von zwei grünen Balken in der Anzeige dargestellt. Bei zylindrischen Maschinen sollen die Lösungsmitteleinstellung fur die meisten Böden eine StufeHigher eingeseltt werden. Um die Flüssigkeitsabgabe zu erhöhen, die Flüssigkeitsabgabe-Taste "G" (+) drucken, bis der gewünschte Fluss erreicht ist. Um die Flüssigkeitsabgabe zu verringn, die Flüssigkeitsabgabe-Taste "F" (-) drucken, bis der gewünschte Fluss erreicht ist. Um die Lösungsmittelzufahr zu stoppen, die Flüssigkeitsabgabe-Taste "F" (-) drucken, bis die Balken auf der Anzeige verschwunden sind. BITTE BEACHTEN:

Flüssigkeit wird nur bei Traversenfahrt der Maschine abgegeben.

Handflächentasten für die Vorwärtsfahr (Siehe Abbildung 1, Element "H")

Die Handflächentasten für die Vorwärtsfahr schalten den Traversenmotor ein. Bei abgesenkten Bürstenkopfen aktivieren sie auch die Bürstenmotoren und das Flüssigkeitsabgabe-Modul. Die rechte oder linke Handflächentaste kann benutzt werden.

Drucktaste für die Rückwärtsfahr (Siehe Abbildung 1, Element "I")

Wenn die Ruckwärtsfahrt-Drucktaste zusammen mit einer der Handflächentasten für die Vorwärtsfahrt betätig wird, legt die Maschine den Rückwärtsgang ein. Die Ruckwärtsgeschwindigkeit beträgt 67 % der Vorwärtsgeschwindigkeit.

Lade/Batterianzeige (Siehe Abbildung 1, Element "J")

Wenn das Ladegerat an eine Steckdose angeschlssen ist, zeigt die Lade-/Batterieanzeige den Ladevorgang des Akkus an. Wenn die Maschine in Betrieb ist, zeit ist außerdem die restliche Kapazitat der Akkus an. Wenn die Akkus zu schwach sind, schalten die Bürsten-/Pad-Motoren sich ab.

Unterbrecher (Siehe Abbildung 1, Elemente "K u. L")

Die Unterbrecher für die Bürstenmotoren befinden sich auf dem Bedienfeld. Wenn ein Unterbrecher ausgelöst wird, ermitteln Sie, welche Motor nicht lauft und stellen den Schlüsselschalter auf "OFF". Warten Sie fünf Minuten und drücken dann die Reset-Taste. Stellen Sie den Schlüsselschalter auf "ON" und versuchen es erneut. Wenn der Unterbrecher wieder auslöst, wenden Sie sichitte an einen autorisierten Servicetechniker.

Stundenmesser (Optional) (siehe Abbildung 1, Element "M")

Der Stundenmesser gibt die Anzahl der Betriebsstunden der Maschine an. Er lauft nur, wenn die Maschine in Vorwarts- oder Rückwartsfahr ist.

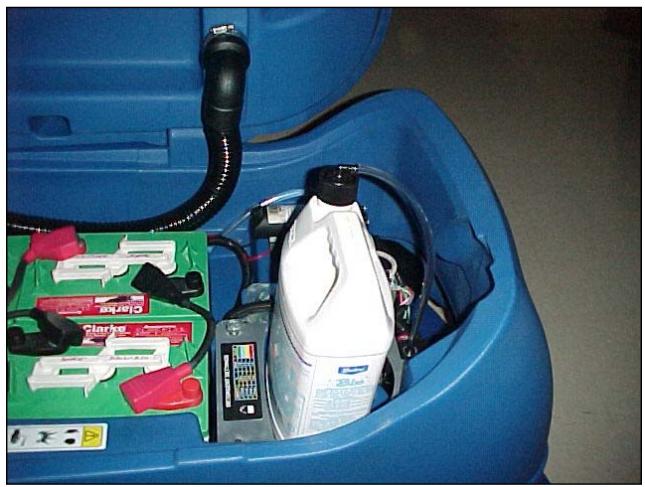

Reinigungsmittel-Mischungssteuerung (Optional) (Siehe Abbildung 1, Element "N")

Die Mischungssteuerung reguliert die Koncentration des Reinigungsmittels, das mit klarem Wasser aus dem Lösungsmitteltank gemischt wird. Durch Drehung des Mischknopfs im Uhrzeigersinn wird die Koncentration des Reinigungsmittels erhöht.

BEDIENTAFEL DER MASCHINE

Abbildung 1

BEDIENELEMENTE UND FUNKTIONEN

Wischleisten-Hubgriff (Manuelles Hebden der Wischleiste) (Siehe Abbildung 2)

Der Wischleisten-Hubgriff befindet sich unterhalb der Steuergriffe in der Mitte. Er dient dem Hebem bzw. Senken der Wischleiste.

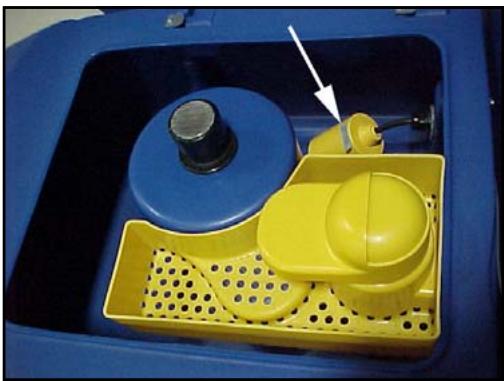

Schwimmschalter Siehe Abbildung 3.

Der Schwimmschalter zum Abschalten des Saugmotors befindet sich im Aufnahmetank. Er schaltet den Saugmotor automatisch ab, wenn der Tank voll ist.

MASCHINE FÜR DEN BETRIEB VORBEREITEN

Akkus installmenten

These Maschine wird mit vier 6 Volt-Akkus betrieben. Die Akkus befinden sich im Batteriefach unter dem Sammeltank.

Beim Einbau der Akkus sind die folgenden Schritte zu beachten:

1. Die Maschine ausschalten. Bremse betätigten (falls vorhanden).
2. Der Sammeltank muss leer sein.

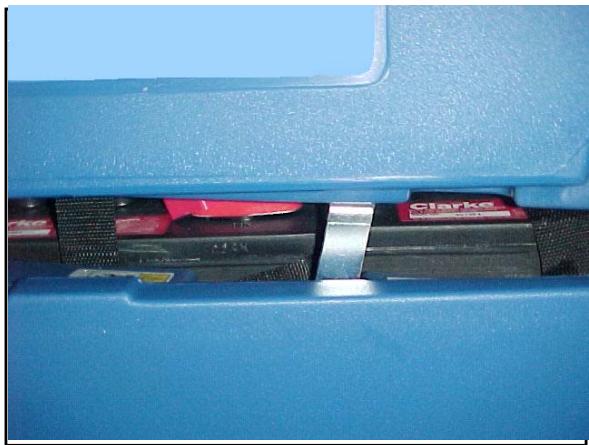

3. Den Sammeltank in die vollständig geöffnete Stellung bringen. Siehe Abbildung 4.

• ACHTUNG: Vergewissern Sie sich, dass der Tank leer ist, bevor Sie ihn anheben.

-WARNUNG: Die Maschine nicht benutzten, wenn der Tank in der geöffneten Stellung ist. Der Tank konnte durch einen unbeabsichtigten Stoß zuschlagen.

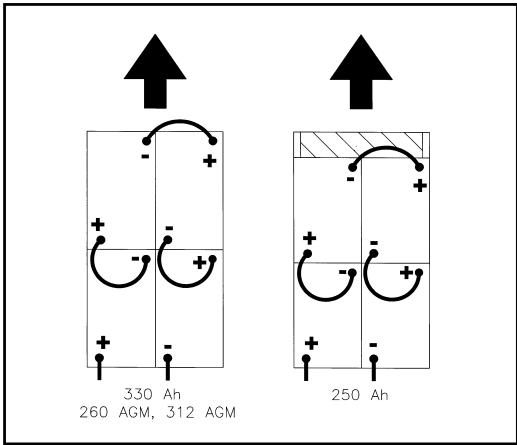

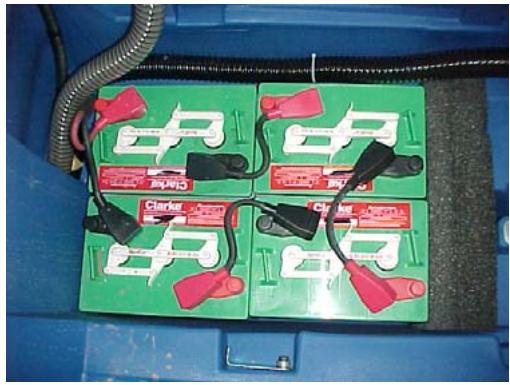

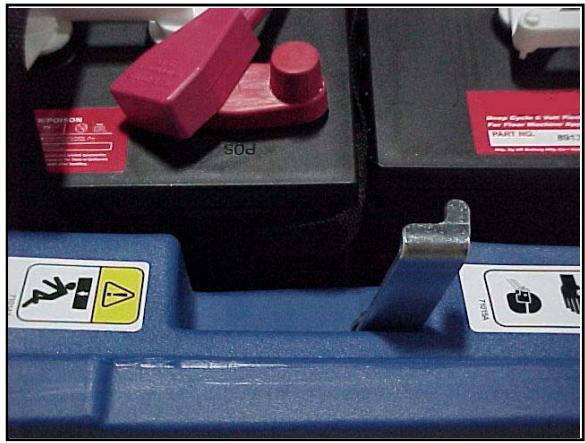

1. Die Akkus wie in Abbildung 5 gezeigt im Batteriefach einbauen.

-WARNUNG: Anheiten der Akkus ohne Hilfe kann Verletzungen verursachen. Lassen Sie sich beim Anheiten der Akkus halten. Die Akkus sind schwer.

-WARNUNG: Umgang mit Akkus kann gefährlich sein. Tragen Sie stets Augenschutz und Schutzkleidung, wenn Sie in der Höhe von Akkus arbeiten. RAUCHEN VERBOTEN!

1. Die Batterien mit den Kabeln verbinden und das Batteriekabel wie gezeigt anschließen. Siehe Abbildung 5.
2. Den Stecker der Akkus mit dem Stecker am Bedienfeld verbinden.
3. Den Sammeltank langsam absenken und schreiben.

WARNING: Nur das richtige Ladegerät für den jeweiligen Akku verwenden. Die Anweisungen des Akku- und Ladegerätherstellers sorgfältig beachten!

Abbildung 2

Abbildung 3

Abbildung 4
Abbildung 5

MASCINE FÜR DEN BETRIEB VORBEREITEN

Programmierung des Ladegerats (Nassbatterien oder AGM-Akkus):

Je nach Art der Batterie (Nass oder Bleivlies [AGM]) werden die Maschine und die Platine des Ladegerats wie folgt eingestellt:

Einstellung des Ladegerats

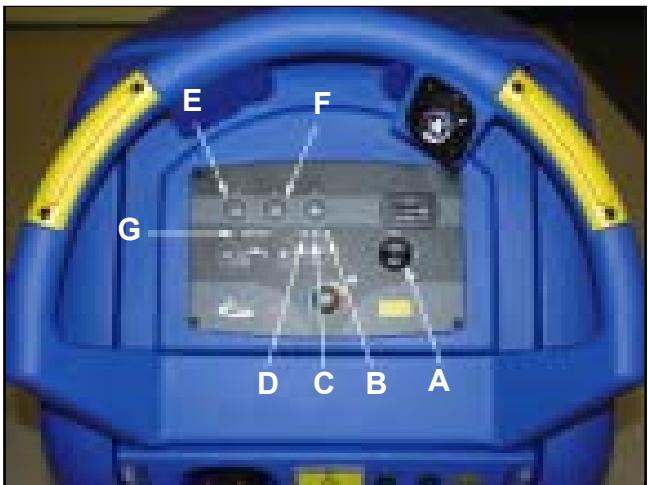

1. Den Schlüsselschalter auf “ON” stellen (siehe Abbildung 5A, Element A) und unmittelbar nach dem Start der Maschine auf folgenden achtens:

2. Wenn die grüne Warnlampe (B) blinkt, ist das Ladegerät auf AGM eingestellt.

3. Wenn die gelbe Warnlampe (C) blinkt, ist das Ladegerät auf BLEIGEL EXIDE eingestellt.

4. Wenn die rote Warnlampe (D) blinkt, ist das Ladegerät auf NASS eingestellt.

5. Zur Änderung der Einstellung gehen Sie folgendermaßen vor:

a. Den Schlüsselschalter auf "OFF" stellen.
b. Die Tasten (E und F) gleichzeitig drucken und halten und den Schlüsselschalter (A) auf "ON" stellen.
c. Die Tasten (E und F) so lange gedrückt halten, bis die LED der Batterieanzeige an- und ausgeht. Dann beiden Tasten loslassen.
d. Innerhalb von 3 Sekunden die Taste (F) betätigten, um den grünen Balken (G) in die gewünschte Einstellung des Ladegerats zu bringen (siehe unter die Position des grünen Balkens für die Ladegeräinstellungen):

Einstellung des grünen Balkens (G)

1. grüner Balken - NASS, 25 A., 250- u. 330-Akkus (4 ROT blinkt).
2. gruner Balken - BLEISÄURE/-VLIES, 25 A., 260 u. 312 AGM (4 GRÜN blinkt).
3. gruner Balken - BLEIGEL EXIDE, 25 A., (4 GELB blinkt).
4. gruner Balken - NASS, 15 A. (2 ROT blinkt).
5. grüner Balken - BLEISÄURE/-VLIES, 15 A. (2 GRÜN blinkt).
6. gruner Balken - BLEIGEL EXIDE, 15 A., (2 GELB blinkt).

e. Nach Auswahr des richtigen Profils des Ladegerats warten, bis die Akku-LED nicht mehr blinken, sondern konstant leuchten. Den Schlüsselschalter auf "OFF" stellen.

f. Schritt 1 wiederholen, um sicherzustellen, dass das richtige Ladegeräte-Profil für die Batterie programmiert wurde (NASS oder BLEISÄURE).

BITTE BEAuchtEN: Die Batterien vor dem Einsatz der Maschine laden.

Abbildung 5A

MASCINE FÜR DEN BETRIEB VORBEREITEN

Akkuwartung

Speicherakkus liefern den Strom für den Betrieb der Maschine. Sie müssen vorbeugend gewartet werden.

-WARNUNG: Umgang mit Akkus kann gefährlich sein! Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Höhe von Akkus arbeiten. RAUCHEN VERBOTEN!

Um die Akkus in gutem Zustand zu halten, beachten Sie diese Anweisungen:

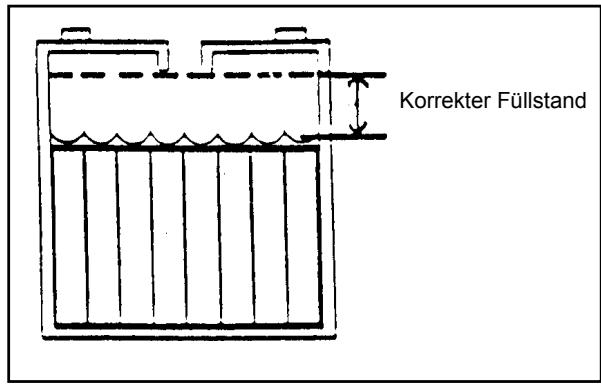

1. Die Füllsäure muss stets auf dem korrekten Niveau sein d.h., zwischen 6,35 mm unter dem Boden der Röhre in jeder Zelle und über der Ober-seite der Platten. Kontrollieren Sie den Füllstand der Säure jedem Mal, wenn Sie die Akkus aufladen. Siehe Abbildung 6,

HINWEIS: Kontrollieren Sie den Fülstand der Säure, bevor Sie die Akkus aufladen. Stellen Sie sicher, dass die Platten in jeder Zelle mit Säure bedeckt sind. Füllen Sie die Zellen nicht auf, bevor Sie die Akkus aufladen. Die Säuredehyrt sich beim Aufladen aus und lauft dann möglicherweise über. Füllen Sie die Zellen nach dem Aufladen stets mit destilliertem Wasser auf.

VORSICHT: Wenn die Säure die Platten nicht bedeckt, werden die Akkus irreparabel beschädigt. Sorgen Sie deshalb stets für einen korrekten Fülstand.

VORSICHT: Maschinenschaden und Entladung oben auf den Akkus konnen auftreten, wenn die Akkus über den Boden der Röhre in jeder Zelle hinaus gefüllt werden. Füllen Sie die Akkus nicht bis zum Boden der Röhre in jeder Zelle. Wischen Sie Säure von der Maschine und oben auf den Akkus ab. Füllen Sie nach der Installation keine Säure in die Akkus nach.

VORSICHT: Leitungswasser kann Schmutzstoffe enthalten, die Akkus beschädigen. Akkus dürfen darum nur mit destilliertem Wasser aufgefüllt werden.

1. Oberseite der Akkus sauber und trocken halten.
   Klemmen und Anschlüsse sauber halten. Oberseite von Akkus mit einem mit einer schwachen Ammoniak- oder Natriumhydrogencarbonatlösung angefeuchteten Tuch reinigen. Klemmen und Anschlüsse mit einem geeigneten Werkzeug reinigen. Darauf achten, dass kein Ammoniak oder Natriumhydrogencarbonat in die Akkus gelamt.

2. Akkus aufgeladen halten.

3. Beim Entleeren des Batteriereraums (Siehe Abb.7):

a. Tragen Sie immer Augenschutz und Schutzkleidung.
b. Geben Sie eine schwache Ammoniak- oder Natriumbikarbonatlösung in die Batteriewanne, um eventuell verschüttete Säure zu neutralisieren.

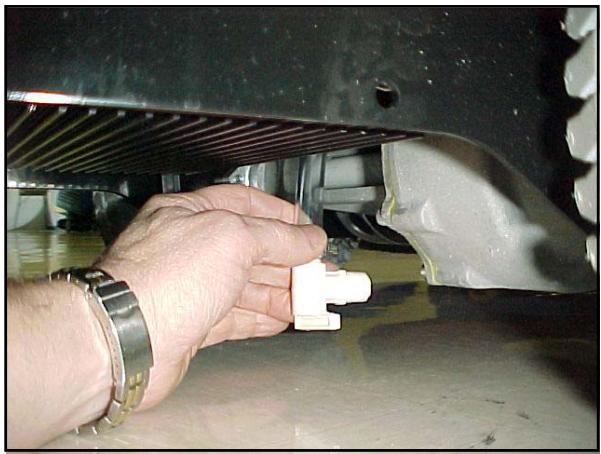

c. Den Ablaufschlauch hinter dem Getriebe lokalisieren.
d. Legen Sie die Hand hinter den Flansch und öffnen Sie das Ventil.
e. Nach dem Leeren schlieben Sie das Ventil.
f. Neutralisieren Sie jegliche verschüttete Säure mit Ammoniak oder Natriumbikarbonat.

Abbildung 6

Abbildung 7

MASCINE FÜR DEN BETRIEB VORBEREITEN

Akkus laden

WARNING: Beim Laden der Akkus in einem schlecht belufteten Raum besteht Explosionsgefahr. Um eine Explosion zu vermeiden, laden Sie die Akkus nur in einem gut belufteten Bereich.

WARNING: Bleiakkumulatoren erzeugen Gase, die explodieren können. Halten Sie Funken und Flammen von Akkus fern. RAUCHEN VERBOTEN!

Beim Laden der Akkus sind die folgenden Schritte zu beachten:

1. Der Schlüsselschalter muss in der Stellung "OFF" stehen.
2. Wahlend des Ladevorgangs der Batterien muss das Batteriefach geluftet werden. Zur Entlungung des Batteriefachs den Sammeltank aufstellen und den Tankbürger im Lösungsmitteltank drehen (siehe Abbildung 8). Den Sammeltank langsam absenken und auf dem Bürger ablegen (siehe Abbildung 9). Zum Schlieben des Tanks den Sammeltank anheiten, den Bürger nach unter drehen und den Tank dann langsam in die geschlossene Stellung absenken.

VORSICHT: Sicherstellen, dass der Tank leer ist, bevor Sieihn anheben.

WARNING: Die Maschine nicht benutzen, wenn der Tank in der geöffnen Stellung ist. Der Tank konnte durch einen unbeabsichtigten Stoß zuschlagen.

1. Das Ladegerät mit dem Kabel an der Rückseite der Maschine an eine geeignete Steckdose anschließen.
2. Vergewissern Sie sich durch einen Blick auf die Lampen der Lade-/ Batterieanzeige, dass der Ladevorgang begonnen hat. Der Ladezustand wird durch rote, gelbe und grüne Lampen angezeigt. Ein stetiges grüne Licht zeigt an, dass die Akkus voll geladen sind.

HINWEIS: Stellen Sie sichere, dass kein anderes Gerät Strom von der Steckdose bezieht. Sicherungen können springen, und die Akkus werden nicht aufgeladen.

WARNING: Nur das richtige Ladegerät für den jeweiligen Akku verwenden. Die Anweisungen des Akku- und Ladegerätherstellers sorgfältig beachten!

HINWEIS: Um irreparable Schäden an den Akkus zu vermeiden, * ^d ürfen sie sich nicht vollständig entladen. Lassen Sie die Akkus nie in entladenem Zustand, auch wenn die Maschine nicht benutzt wird. Lassen Sie den Aufnahmetank offen, wenn Sie die Akkus aufladen.
Kontrollieren Sie den Batteriesäurestand und fullen ggf. destilliertes Wasser nach.

Abbildung 8

Abbildung 9

MASCINE FÜR DEN BETRIEB VORBEREITEN

Montage der Bürste oder des Reinigungs-Pads (Modell BOOST)

TUm Bürsten oder Reinigungspads an die Maschine zu montieren, gehen Sie wie folgt vor:

1. Drehen Sie den Schlüsselschalter auf "EIN".
2. Bringen Sie den Bürstenkopf in die obere Position.
3. Drehen Sie den Schlüsselschalter auf "AUS".
4. Begeben Sie sich zur Vorderseite der Maschine.

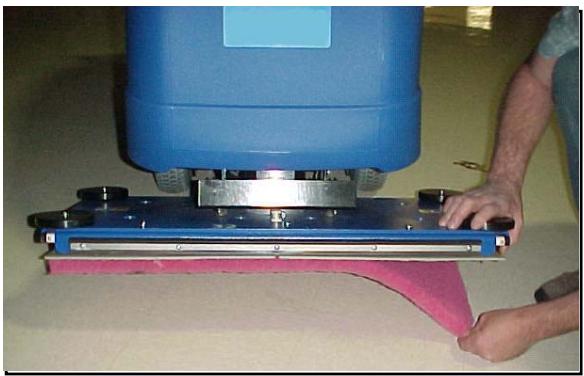

5. Drücken Sie die Bürste oder das Reinigungspad unter den Treibtellen nach unten. Siehe Abbildung 10.

HINWEIS: Wenn Sie ein schwarzes Reinigungspad benutzen, das Pad auf dem Kopf positionieren. Den Kopf absenken und kurz betätigten, um das Reinigungspad am Treibteller zu befestigen (falls hierbei Probleme auftreten, legen Sie das Reinigungspad auf den Boden, senken den Kopf ab und betätigten ohn dann).

Entfernung der Bürste oder des Reinigungspads

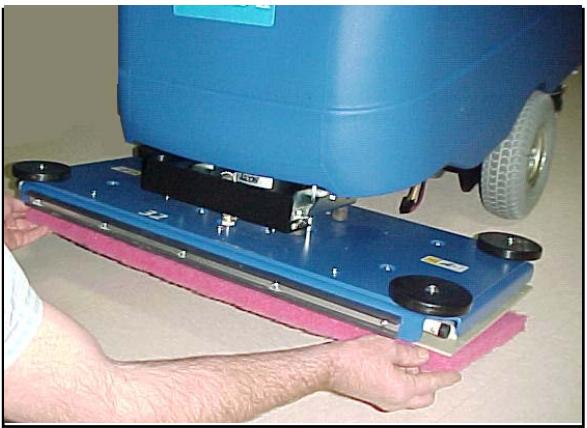

Zur Entfernung der Bürste oder des Reinigungspads von der Maschine verfahren Sie wie folgt:

1. Drehen Sie den Schlüsselschalter auf "EIN".
2. Bringen Sie den Bürstenkopf in die obere Position.
3. Drehen Sie den Schlüsselschalter auf "AUS".
4. Begeben Sie sich zur Vorderseite der Maschine und drücken die Bürste oder das Reinigungspad nach unten, bis sie/es sich von den Treibstellern lost. Siehe Abbildung 11.

Abbildung 10

Abbildung 11

MASCINE FÜR DEN BETRIEB VORBEREITEN

Montage des Bürsten- oder Pad-Antriebs bei der Scheibenmaschine

So installmenten Sie die Bürsten oder Pad-Treiber an der Maschine:

1. Ein/Aus-Schalter in "EIN"-Stellung.
2. Bürstenschalter in „AUF“-Stellung.
3. Ein/Aus-Schalter in "AUS"-Stellung.

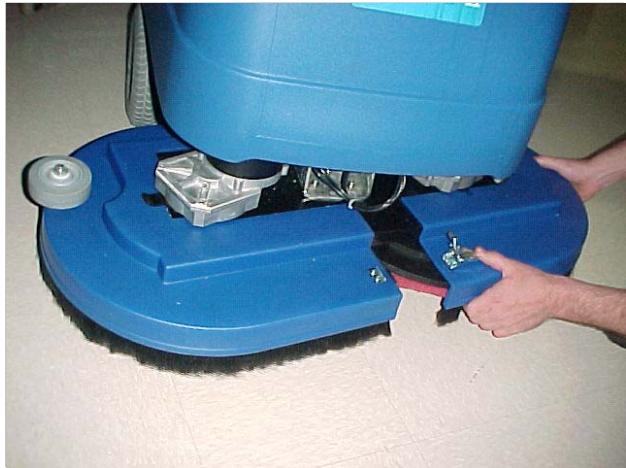

4. Rechts und linkes Bürstengehäuse aushaken und entfernen. Siehe Abbildung 12.

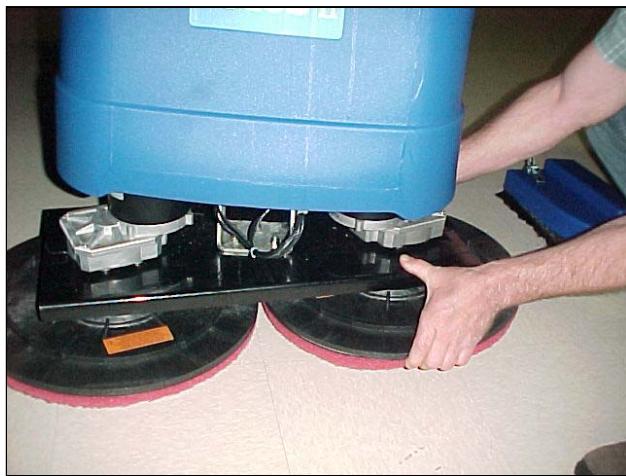

5. Bürste oder Pad-Treiber unter die Bürstenmotorplatte schieren. Siehe Abbildung 13.
6. Stege an der Kardanaufhängung des Motors auf die Schlitze in der Kardanaufhängung der Bürste ausrichten.
7. Bürste nach oben ziehen, bis der Kardan einrastet.
8. Schritte 5, 6 und 7 wiederholen, um die zweite Bürste oder den Pad-Treiber zu installieren.
9. Das rechte und linke Bürstengehäuse sowie die vordere Verschlussabdeckung wieder anbringen.

GEFAHR: Der Einsatz einer nicht vollständig oder ordnungsgemäß montierten Maschine kann Personen- oder Sachschäden zur Folge haben. Setzen Sie diese Maschine nur ein, wenn sie vollständig montiert ist. Unterziehen Sie die Maschine vor dem Einsatz einer gründlichen Inspektion.

Ausbau des Bürsten- oder Pad-Antriebs bei der Scheibenmaschine

So entfernen Sie die Bürsten oder Pad-Treiber von der Maschine:

1. Ein/Aus-Schalter in "EIN"-Stellung.
2. Bürstenschalter in „AUF“-Stellung.
3. Ein/Aus-Schalter in "AUS"-Stellung.
4. Entriegeln Sie das rechte und linke Bürstengehäuse und behmen es ab. Siehe Abbildung 12.
5. Drücken Sie den Bürsten- oder Pad-Antrieb an beiden Seiten herunter, bis das Kardangelenk ausrastet.

Abbildung 12

Abbildung 13

MASCINE FÜR DEN BETRIEB VORBEREITEN

Wechsel oder Umkehr der Bürstenrichtung bei der zylindrischen Maschine.

Um Bürsten an der Maschine zu montieren oder um ihre Richtung zu wechseln, gehen Sie wie folgt vor:

1. Stellen Sie den Schlüsselschalter auf "ON".
2. Bringen Sie den Bürstenkopf in die obere Position.
3. Stellen Sie den Schlüsselschalter auf "OFF".

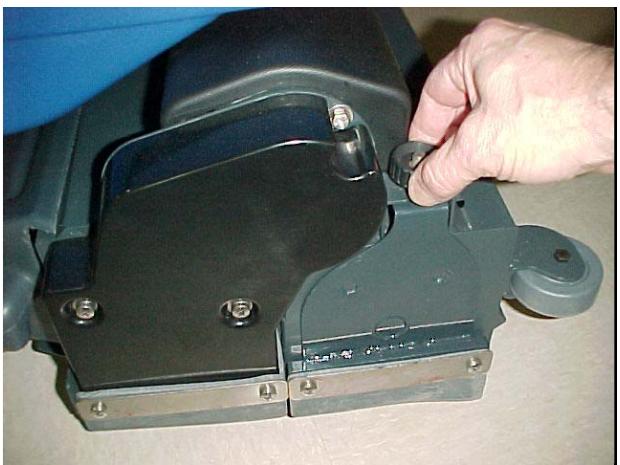

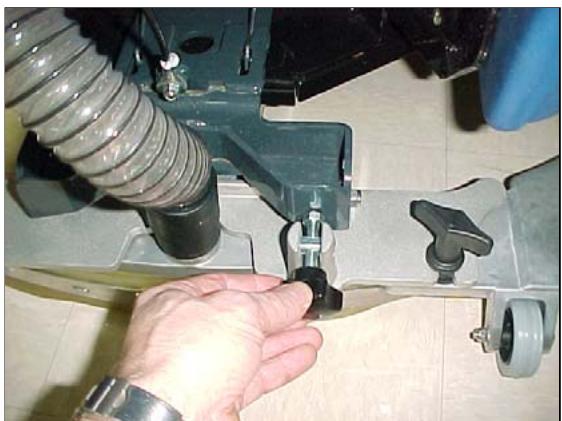

4. Losen Sie die Fingerschraube an der Vorderseite der Maschine. Siehe Abbildung 14.
5. Senken Sie die Klappe etwa um 12 mm (½ Zoll) ab und entfernen sie.
6. Bauen Sie die Bürste aus. Siehe Abbildung 15.
7. Überprüfen Sie die Bürste auf ihren Zustand. Ersetzen, wenn sie beschädigt oder verschlissen ist. Andernfalls die Bürste um 180^ drehen, um die Bürstrichtung umzukehren und die Lebensdauer zu erhöhen.

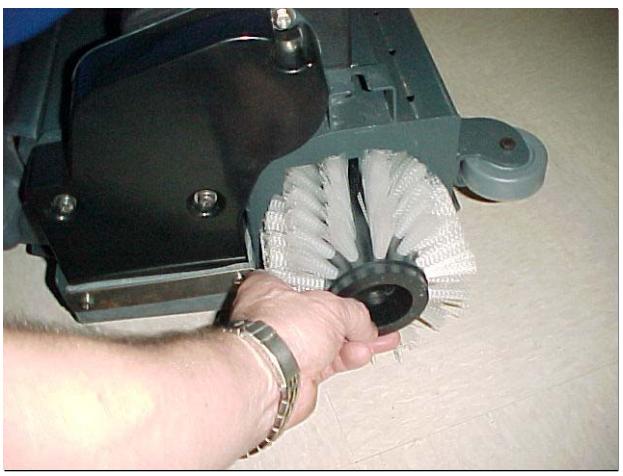

8. Schieben Sie die Bürste auf den Antrieb oder die andere Seite und drehen sie langsam, bis die Antriebsnocken mit den Bürstenschlitten fluchen. Schieben Sie die Bürste ganz hinein.
9. Montieren Sie die Bürstenklappe.
10. Heben Sie die Klappe an undziehen die Fingerschraube an.
11. Wiederholen Sie den Vorgang bei der anderen Bürste.

GEFAHR: Der Einsatz einer nicht vollständig oder ordnungsgemäß montierten Maschine kann Personen- oder Sachschäden zur Folge haben. Setzen Sie diese Maschine nur ein, wenn sie vollständig montiert ist. Unterziehen Sie die Maschine vor dem Einsatz einer gründlichen Inspektion.

Abbildung 14

Abbildung 15

MASCINE BEDIENEN

Wischgummi bedieren

Der Wischgummi wischt den Boden, während der Saugmotor die Schmutzlösung vom Boden aufnimmt. Benutzen Sie ihre rechte Hand, um den Wischgummigriff abzuseken oder anzuheiten. So bedienen Sie den Wischgummi:

1. Zum Absenken der Wischleiste den Hebel der Wischleiste nach unten drehen. Siehe Abbildung 16.
2. Zum Anheiten der Wischleiste den Hebel der Wischleiste nach oben drehen. Siehe Abbildung 16.

Befüllen des Lösungsmitteltanks

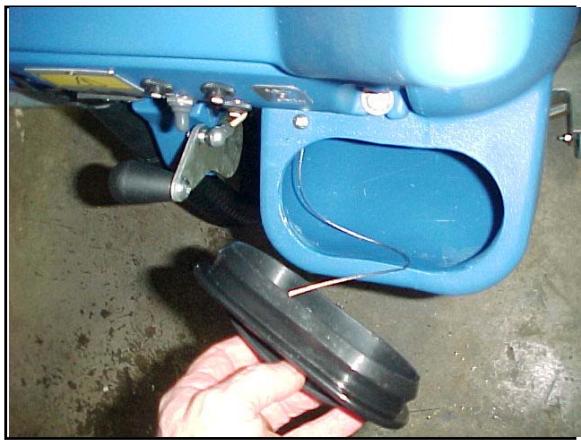

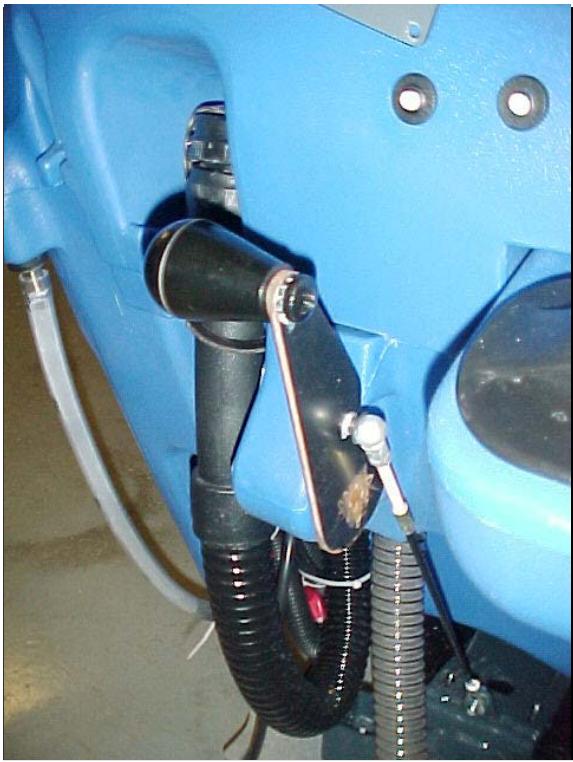

1. Den Deckel des Lösungsmitteltanks abnehmen. Siehe Abbildung 17.
2. Wenn die Maschine kein Mischungssystem hat, ein Reinigungsmittel in den Lösungsmitteltank geben.itte beachten Sie die Dosierungshinweise fur Reinigungsmittel am Behalter.
3. Den Lösungsmitteltank mit Wasser fällen.
4. Den Deckel auf den Lösungsmitteltank aufsetzen.

WARNING: Wässrige Lösungen oder Reinigungsmittel, die für die Maschine verwendet werden, können nasse Flächen auf dem Boden hinterlassen. Diese stellen eine Gefahr für den Bediener und sonstige Personen dar. Stellen Sie um den Bereich, den Sie reinigen, stets Vorsichtsschilder auf.

WARNING: Maschinen können entflammbare Stoffe und Dämpfe entszüden. Die Maschine nicht mit oder in der Höhe entflammbarer Stoffe wie Benzin, Getreidestaub, Lösungsmitteln und Verdünningsmitteln betreiben. Nur die vom Chemikalienhersteller empfohlene Reinigerkoncentration verwenden.

WARNING: Nilfisk ALTO empfeihlt eine maximale Wassertemperatur von 49^ .

Abbildung 16

Abbildung 17

MASCINE BEDIENEN

Bedienung des Mischungssystems für Reinigungsmittel (Optional)

Das Mischungssystem erhögt eine automatische Zugabe des Reinigungsmittels aus dem Hersteller-Gebinde in das Frischwasser aus dem Lösungsmitteltank. Mit dem Regler wird das gewünschte Mischungsverhältnis gemäß den Empfehlungen des Herstellers des Reinigungsmittels und den Anforderungen der Anwendung eingestellt. Die Mischungsverhältnisse werden in Abbildung 19 gezeigt.

• ACHTUNG: Die Chemikalienpumpe nicht trocken betätigten. Bei leerem Chemikalien tank muss der Regler für die Chemikalie in der Stellung "Aus" sein.

Beim Betrieb des Mischungssystems ist folgenden zu beachten:

1. Das richtige Reinigungsmittel für die Reinigungsanwendung auswahlen.
2. Den Reinigungsmittel-Regler auf die vom Hersteller empfohlene Einstellung stellen.
3. Vergewissern Sie sich, dass der Sammeltank leer ist und offen他们在..

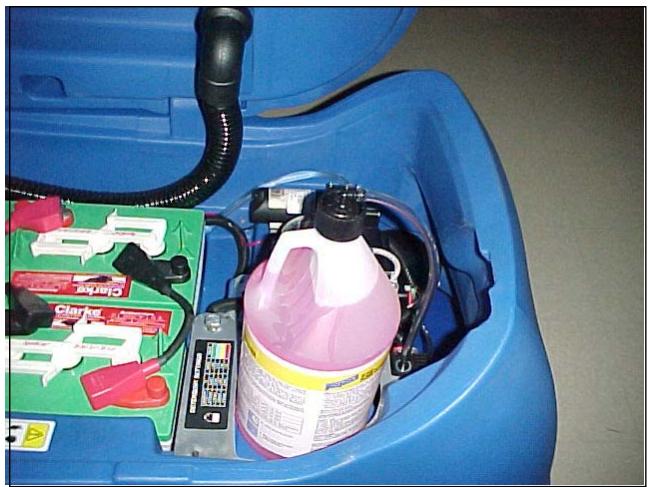

4. Platzieren Sie das Herstellerergeinde mit dem Reinigungsmittel auf der Halterung vorne rechts am Lösungsmitteltank. Siehe Abbildung 18A u. 18B
5. Nehmen Sie die Behälterkappe ab, setzen den Flaschenadapter auf und befestigen die Kappe.
6. Schließen Sie langsam den Sammeltank. BITTE BEACHTEN: Wenn der Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht wurde, wird dem Boden nur noch Wasser zugeführrt.

Abbildung 18A

Abbildung 18B

CHEMICAL SETTINGS

Abbildung 19

QUANTITY	%	RATIO	COLOR
0.5 Oz/gal	0.4%	1:256
1 Oz/gal	0.8%	1:128
2 Oz/gal	1.6%	1:64
3 Oz/gal	2.3%	1:43

GRUN

BLAU

GELB

ROT

MASCHINE BEDIEN

WARNING: Wasserlösungen oder Reinigungsmaterialien, die bei diesen Maschinotyp verwendet werden, können nasse Stellen auf der Bodenfläche hinterlassen. Diese Stellen können zu gefährlichen Situationen für den Bediener oder andere Personen führen. Stellen Sie immer Schilder mit der Aufschrift „Vorsicht“ in der Höhe ihrer Reinigungsfläche oder um diese herum auf.

WARNING: Maschinen können brennbare Materialien und Dämpfe entzünden. Setzen Sie sie nicht ein in der Höhe von oder bei brennbaren Materialien wie Benzin, Getreidestaub, Lösungs- und Verdünngungsmitteln. Verwendten Sie nur ein vom chemischen Herstel ler empfohlenes Reinigungskonzentrat.

WARNING: Nilfisk ALTO empfeihlt die Reinigungsmitteltemparatur von 49^ C nicht zu überschreiben.

Bedienung der Maschine

Beachten Sie: Stellen Sie die Maschine auf die niedrigste Traversengeschwindigkeit. Setzen Sie die Maschine in einem Bereich ein, in dem sich keine Möbel und Gegenstände befinden, bis Sie das Folgende tun können:

1. Bewegen der Maschine in gerader Richtung, vorwärts und rückwärts.
2. Sichereres Anhalten der Maschine.
3. Wenden der Maschine sowohl nach links als auch nach rechts und Rückkehr in die Geradeaus-Richtung.

Zum Bewegen der Maschine verfahren Sie wie folgt:

1. Losen Sie die Feststellbremse.
2. Stellen Sie den Schlüsselschalter auf "Ein".
3. Stellen Sie die Bürste auf die höchste Einstellung.
4. Hebien Sie die Saugleiste an.
5. Wenn entweder die linke oder die rechte Handflächentaste für die Vorwartschaft betätigter werden (Abbildung 20, Element A), fahrtdie Maschine vorwarts.
6. Regulierung der Traversengeschwindigkeit durch Traversen-Geschwindigkeitsregler (Abbildung 20, Element C).
7. Zum Stopen die Handflächentasten für die Vorwärtsfahr loslassen.
8. Für die Rückwärtsfahr der Maschine den weißen Rückfahrtschalter (Abbildung 20, Element B) drücken und gleichzeitig die rechte oder linke Handflächentaste für die Vorwärtsfahr (Abildung 20, Element A).
9. Zum Stopen die Handflächentasten für die Vorwärtsfahr losslassen.
10. Zum Wenden der Maschine schieben Sie den hinteren Teil der Maschine zur Seite.
11. Ziehen Sie den Schlüssel vom Hauptschalter ab und legen Sie die Feststellbremse ein.

Abbildung 20

MASCHINE BEDIENEN

Reinigung eines Bodens

WARNING: Bei dieser Maschinotyp verwendete

Wasserlösungen oder Reinigungsmaterialien können nasse Stellen auf der Bodenoberfläche hinterlassen. Diese Stellen können zu gefährlichen Situationen für den Bediener oder andere Personen führen. Stellen Sie immer Schilder mit der Aufschrift VORSICHT in der Nähe His reingigungsbereiches auf.

Zur Reinigung eines Bodens verfahren Sie wie folgt:

1. Stellen Sie die Feststellbremse fest (falls die Maschine damit ausgerüstet ist).
2. Füllen Sie Wasser und eine Reinigungsmechikalie in den sauberen Laugentank.
3. Losen Sie die Feststellbremse (falls die Maschine damit ausgerüstet ist).
4. Stellen Sie den Schlüsselschalter auf „EIN".
5. Senken Sie die Saugleiste.
6. Die One Touch-Steuertaste drücken, um den Bürstenkopf abzuseken und den Saugmotor zu starten.
7. Stellen Sie den gewünschten Lösungsmittelfluss ein.
8. Bewegen Sie die Maschine über den Boden in Vorwärtsrichtung.
9. Machen Sie eine Wendung von 180^

Beachten Sie: Wenn Sie mehrfach über den Boden fahren, setzen Sie die Bürste ca. 5 cm des bereits durch die Bürste gereinigten Streifens reinigen.

Beachten Sie: Führer Sie während der meisten Reinigungsverfahren das Auftragen und Aufnahme der Lage in einem Arbeitsgang aus.

Reinigung eines stark verschmutzten Bodens

Zur Reinigung eines stark verschmutzten Bodens verfahrens Sie wie folgt:

1. Bringen Sie Lauge auf den Boden auf.
2. Die Wischleiste nicht absenken. Den Saugmotor ausschalten.
3. Die Bürste oder das Reinigungs-Pad absenken und den Boden reinigen.
4. Den Boden nochmals mit mehr Lösungsmittel reinigen - die Wischleiste absenken und den Saugmotor einschalten.
5. Nehmen Sie die gesamte Lage mit der Saugleiste auf.

WARTUNG

WARNING: Wartungs- und Reparaturarbeitendürfen nur von befugtem Personalausgefuhrt werden.

WARNING: Vor jeglichen Wartungsarbeiten leeren Sie immer den Laugen- und den Schmutzwassertank.

WARNING: Sorgen Sie davon, daß alle Befestigungselemente befestigt sind.

These Wartungstätigkeiten müssen jeder Tag ausgeführten werden.

Halten Sie die Maschine sauber, es werden weniger Reparaturen notwendig sein, und die Lebensdauer der Maschine wird erhöht.

Führer Sie diese Tätigkeiten aus, wenn Sie ihre Arbeitszeit beginnen

1. Drehen Sie den Schlüsselschalter auf "AUS".
2. Schalten Sie das Ladegerät aus (Betriebsanleitung des Ladegerats beachten).

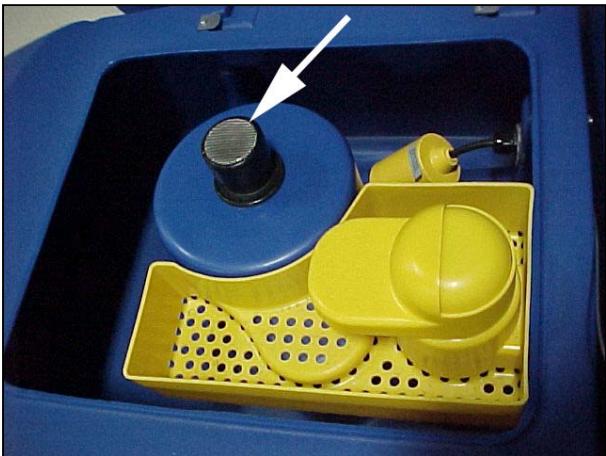

3. Vergewissern Sie sich, daß der Siebfilter über dem Vakuummotor sauber und an Ort und Stelle ist. Siehe Abb.21.
4. Stellen Sie sicher, dass das Ventil des Ablaufschlauchs am Schmutzwassertank sauber ist. Schließen Sie das Ventil.
5. Vergewissern Sie sich, dass die Bürsten korrekt montiert wurden und sich in der richtigen Position befinden.

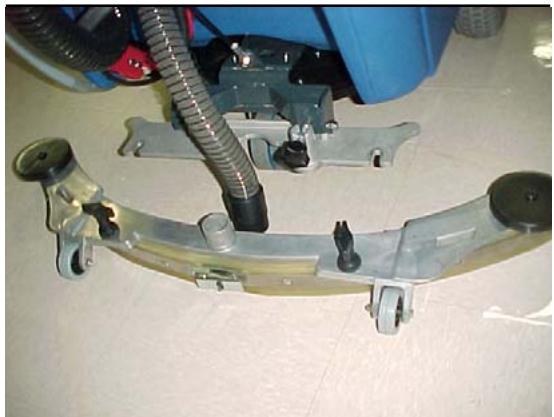

6. Überprüfen Sie die Montage der Wischleiste und des Absaugschlauchs.
7. Vergewissern Sie sich, dass die Anzeige für den Lösungsmittelverbrauch/-stand sicher auf dem oberen Fitting sitzt.

Abbildung 21

WARTUNG

Führer Sie diese Tätigkeiten aus, wenn Sie ihre Arbeit beenden

1. Den Lösungsmitteltank (falls erforderlich) (Abbildung 22) und den Sammeltank (Abbildung 23) entleeren. Beim Entleeren der Tanks sind die folgenden Schritte zu beachten:

a. Stellen Sie den Schlüsselschalter auf "AUS".

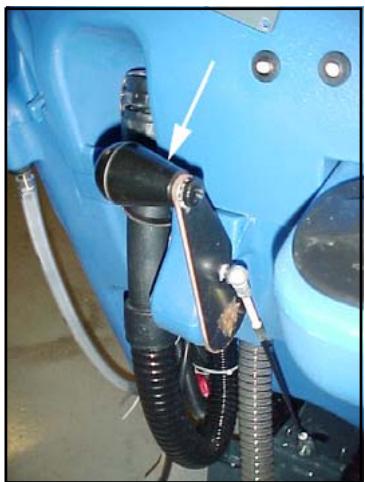

b. Entfernen Sie den Entleerungsschlauch von der Rückseite der Maschine.

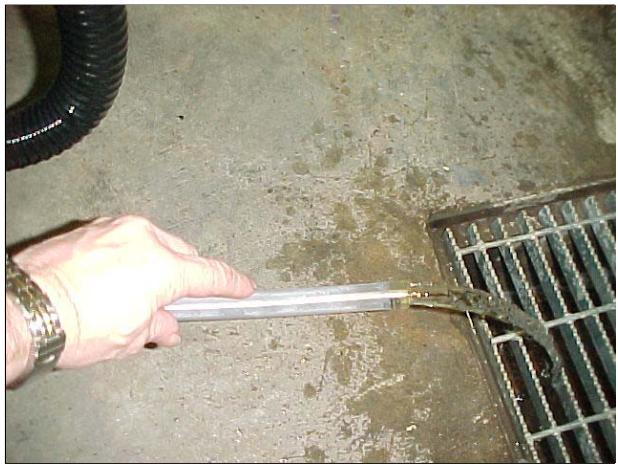

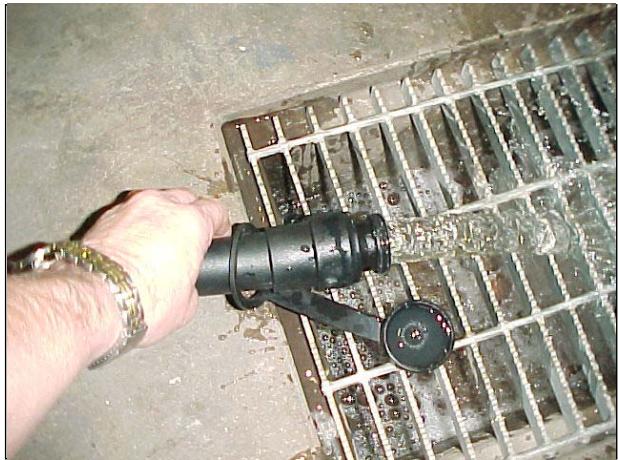

c. Legen Sie das Ende des Entleungsschlauches über einen Abfluß oder Eimer.
d. Sammeltank:

Die Ablaufkappe durch Drehen gegen den Uhrzeigersinn offen.

Frischwassertank:

Wird der Schlauch bis auf den Wasserstand gesenkt, fließt Wasser aus.

1. Spulen Sie die Tankbehälter. Zum Spulen der Tankbehälter füssen Sie durch die Öffnung an der Tankbehälteroberseite sauberes Wasser in den Behälter.
2. Wenn Tank oder Ablaufschlauch verstopt sind, den Tank oder Schlauch mit einem Wasserstrahl durchspüssen. Den Wasserschlauch in den Ablaufschlauch einfahren.
3. Lassen Sie die Tankbehälter und die Entleerungsventile zum Trocknen an der Luft offen.

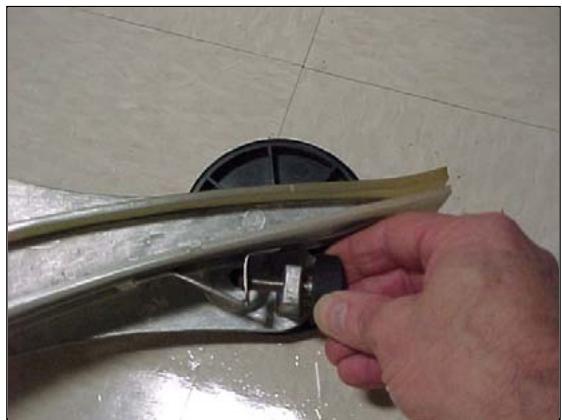

4. Überprüfen Sie das Saugleistenblatt. Verwenden Sie ein Tuch zur Reinigung des Saugleistenblattes. Wenn das Saugleistenblatt beschädigt oder verschlussen ist, drehen oder ersetzen Sie das Blatt.

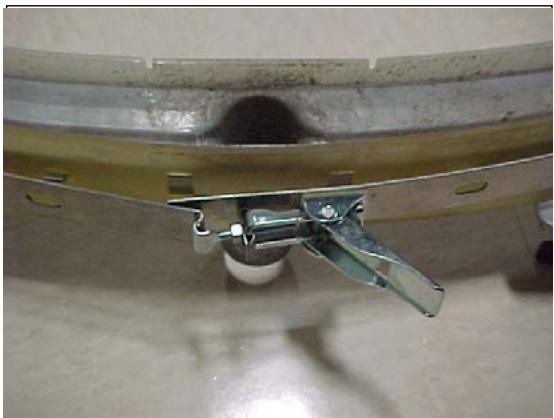

5. Überprüfen und reinigen Sie die Dichtung des Laugen-deckels. Verwenden Sie eine milde Reinigungslösung und spulen Sie die Teile in sauberem Wasser.

Überprüfen Sie die Batterien und, falls notwendig, fülren Sie nach Beendigung des Ladevorgangs destilliertes Wasser nach. Der korrekte Füllstand ist 0,5 cm unterhalb des Einfüllstutzens der Batterie.

VORSICHT: Leitungswasser kann Verunreinigungen enthalten, die die Batterie beschädigen werden. Batterien dürfen nur mit destilliertem Wasser nachgeführt werden.

WARNING: Bleisärebatterien erzeugen Gase, die eine Explosion verursachen können. RAUCHEN VERBOTEN. Tragen Sie immer Augenschutz und Schutzkleidung, wenn Sie in der Höhe von Batterien arbeiten.

Verwenden Sie ein sauberes Tuch und wischen Sie die Oberfläche der Maschine ab.

Laden Sie die Batterien auf. Anweisungen im Abschnitt "Wie Sie die Batterien aufladen" beachten.

Abbildung 22

Abbildung 23

WARTUNG

These Wartungsarbeiten müssen jeder Weeke durchgeführt werden:

WARNING: Wartungs- und Reparaturarbeiten)dürfen nur von befugtem Personal ausgeführrt werden. Leeren Sie immer den Laugen- und den Schmutzwassertank, bevor Sie irgendwelche Wartungsarbeiten ausführren. Sorgen Sie damit, daß alle Befestigungselemente befestigt sind.

WARNING: Tragen Sie immer Augenschutz und Schutzkleidung, wenn Sie in der Höhe von Batterien arbeiten. Legen Sie keine Werkzeuge oder andere Metallgegenstände über die Batteriepole oder die Oberseite der Batterien.

VORSICHT: Füllen Sie die Batterien nicht oberhalb der Unterseite des Rohres in jeder Zelle, damit Schäden an der Maschine und Auslaufen über die Oberseite der Batterien verhindert werden. Wischen Sie jegliche Säure von der Maschine oder den Oberseiten der Batterien ab. Füllen Sie nach dem Einbau keine Säure in die Batterie.

MERKE: Stellen Sie den Schlüsselschalter immer aus, bevor Sie die Maschine warten.

WARNING: Tragen Sie immer Augenschutz und Schutzkleidung, wenn Sie in der Höhe der Batterien arbeiten. RAUCHEN VERBOTEN.

1. Zur Kontrolle der Akkus den Sammeltank in die vollständig geöffnete Stellung bringen. Siehe Abbildung 24. Zum Schlieben den Tank langsam in die geschlossene Stellung absenken.

VORSICHT: Entleeren Sie den Schmutzwassertank, bevor Sie ihn aufklappen.

WARNING: Die Maschine nicht benutzen, wenn der Tank in der geöffneten Stellung ist. Der Tank könnte durch einen unbeabsichtigten Stoß zuschlagen.

1. Trennen Sie die Batterien. Verwenden Sie ein Tuch und eine Ammoniak-oder Natriumbikarbonatlösung zum Abwischen der Oberseite der Batterien. Reinigen Sie die Pole der Batterien. Schließen Sie die Batterien wieder an.
2. Überprüfen Sie die Schläuche auf Lecks, Verstopfungen und andere Schäden.

Abbildung 24

WARTUNG

Wartung der Saugleiste

Zur Entfernung der Saugleiste verfahren Sie wie folgt:

1. Entfernen Sie das Saugleistenteil, indem Sie die zwei Knöppe, die die Saugleiste an der Maschine befestigen, lockern. Ziehen Sie das Saugleistenteil ab. Siehe Abb.25.
2. Überprüfung der Wischleistenblätter.
3. Wenn die Blätter verschlissen sind, die Bändler losen und das Blatt so positionieren, dass eine neue Wischkante entstehen (siehe Abbildungen 25A und 25B).
4. Reinstall squeezegee assembly on the machine.

Wegen der Schragstellung der Wischleiste wölbt das hintere Blatt sich in der Mitte bzw. an den Enden auf, undzar in Abhängigkeit von der Richtungsänderung der Schragstellung. Die Einstellschaube im oder gegen den Uhrzeigersinn drehen (siehe Abbildung 26), damit das Wischleistenblatt gleichmäß aufliegt.

WARNING: Wartungs- und Reparaturarbeitenden **durfen nur von befugtem Personal ausgefuhrt werden.

WARNING: Elektrorepairten dürfen nur von befugtem Personal ausgeführrt werden.

Notwendige Wartungsarbeiten:

Die folgenden Arbeitsmen müssen von einem Autorisierten Nilfisk ALTO-Service Center durchgefuhrt werden:

Alle 500 Std. (starke Beanspruchung) 1.000 Std. (normale Beanspruchung)

1. Verschleißkontrolle der Kohlebürsten der Elektromotoren.
2. Reinigung der Batteriepole und Anschlussklemmen. Überprüfung der Batterie-Anschlussklemmen auf festen Sitz.
3. Überprüfung sämtlicher Schalter, Regler, Ventile, Schläuche und Dichtungen.
4. Kontrolle der Hinterachsnaben und Entfernung von Verschmutzungen.

Alle 500 Std. (Nur, BOOST")

1. Die Gummisolatoren ersetzen (siehe die Baugruppe Bürstenkopf im Abschnitt Teileliste). Die Gummisolatoren sind Verschleifsteile und müssen alle 500 Std. (starke Beanspruchung) bis 1.000 Std. (normale Beanspruchung) ersetzt werden.

Abbildung 25

Abbildung 25A

Abbildung 25B
Abbildung 26

MASCHINENPROBLEME BEHEBEN

PROBLEM	URSACHE	MASSNAHME
Die Maschine nimmt nicht das gesamte Wasser vom Boden auf.	Wischgummi ist angehoben.	Wischgummi absenken.
	Aufnahmetank ist voll.	Tankinhalt ablassen.
	Siebfilter ist schmutzig.	Siebfilter reinigen.
	Hindernis oder Beschädigung in Wischgummi, Wis-chgummischlauch oder Standrohr.	Hindernis entfern oder Schaden begeben.
	Saugmotor lauft nicht.	Auf durchgebrannte Sicherungen überprüfen. Die Reparatur muss von einem autorisierten Servicetechniker durchgeführt werden.
	Wischgummischlauch ist getrennt.	Schlauch anschließen.
	Wischgummblatt ist beschädigt, abgenutzt oder falsch installiert.	Wischgummblatt umdrehen oder ersetzen.
	Die Dichtung des Sammeltank-Verschlusses ist beschädigt.	Wischgummblatt korrekt installmentieren.
	Das Ventil des Sammeltank-Ablaufschauchs ist nicht geschlossen.	Die Dichtung austauschen.
		Das Ventil schließen.
Die Akkus leisten nicht die normale Betriebszeit.	Akkuklemen sind schmutzig oder beschädigt.	Klemen und Anschüsse reinigen. Beschädigte Kabel ersetzen. Die Akkus aufladen.
	Akkusäurestand zu niedrig.	Jede Zelle mit destilliertem Wasser auffüllen und Akkus aufladen.
	Akkus sind nicht voll aufgeladen.	Akkus 16 Stunden lang aufladen.
	Ladegerät ist beschädigt.	Ladegerät von einem Kundendiensttechniker reparieren lessen.
	Akku ist defekt.	Ein autorisierter Servicetechniker muss beim Entlagen die Spannung jeder einzelnen Zelle überprüften.
	Akkus sind getrennt.	Akkus anschließen.
Ungleichmäßige Reinigung.	Scheuerbürsten oder Pads sind abgenutzt.	Scheuerbürsten oder Pads ersetzen.
	Bürstengruppe, Rollen oder Lösungsventil sind beschädigt.	Erforderliche Reparaturen von einem Kundendiensttechniker durchführten lessen.
	Bürstenmotoren laufen nicht.	Auf ausgelösten Trenschalter prüfen, zurücksetzen. Auf lose Verbindungen prüfen.
	Lösungspegel zu niedrig.	Lösungstkänflen. HINWEIS: Wenn die Motoren weiterhin stoppen, einen Kundendiensttechniker hinzuziehen.
Die Maschine lauft nicht.	Die Maschine verliert Strom.	Trennschalter Rücksetzen.
		Drahtverbindung zum Fahrmotor überprüfen.
		Sicherungen ersetzen
		Akkuverbindungen überprüfen.
		Feststellbremse losen (falls vorhanden)
		HINWEIS: Wenn die Motoren weiterhin stoppen, einen Kundendiensttechniker hinzuziehen.

LISEZ CE MANUEL

Konformitätserklarung

D Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.
