BEDIENUNGSANLEITUNG RUTSCHENANBAU FUR SCHAUKEL KETTLER

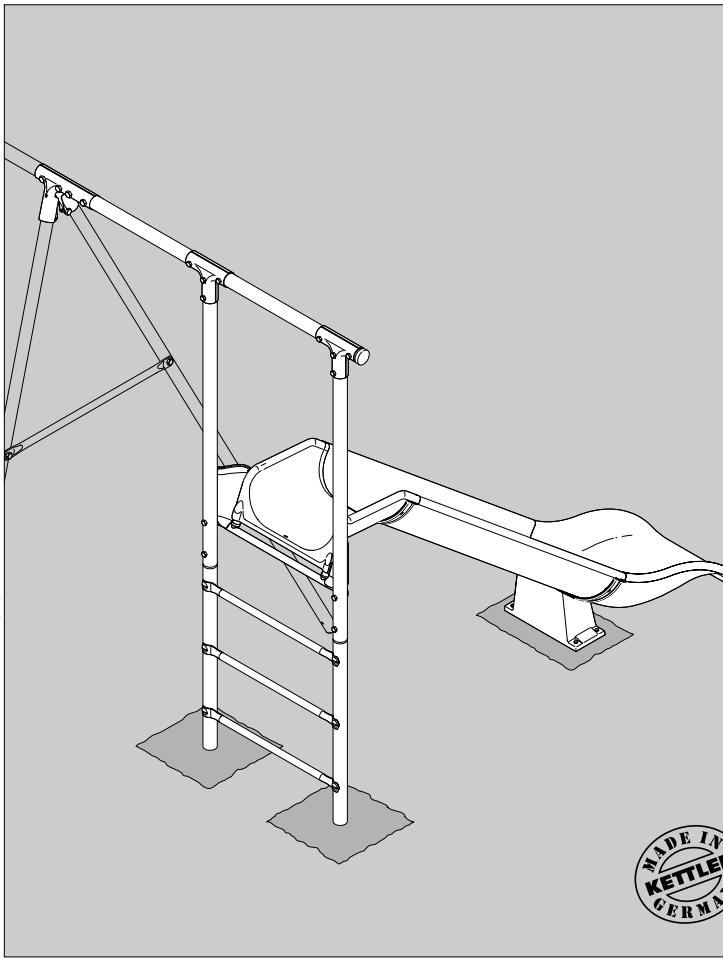

Montageanleitung und Handhabungshinweise Rutschenanbau für Schaukel Art.-Nr. 8321-400

FREIZEIT MARKE KETTLER

Wichtige Hinweise

Bittelesen Sie diese Anleitung vor der Montage und der ersten Benutzung auf-merksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung diesen KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfähig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualität überwachung gefertigt. Die hieraus gewonnenen Erkennnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

Dieses Gerät darf nur für ihren bestimmungsgemäßen Zweck verwendet werden, d.h. als Kinderspielgerät für die Benutzung durch maximal ein Kind pro Sitzplatz bzw. pro Einzelspielgerät (Ausnahme: das Surfboard ist für maximal zwei Kinder zugelassen). Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wurden.
Ein Aufstellen des Geräts ist nur im privaten, hääuslichen Bereich gestattet. Eine Verwendung auf öffentlichen und halböffentlichen Spielplätzen sowie in Kindergärten ist unzulässig.

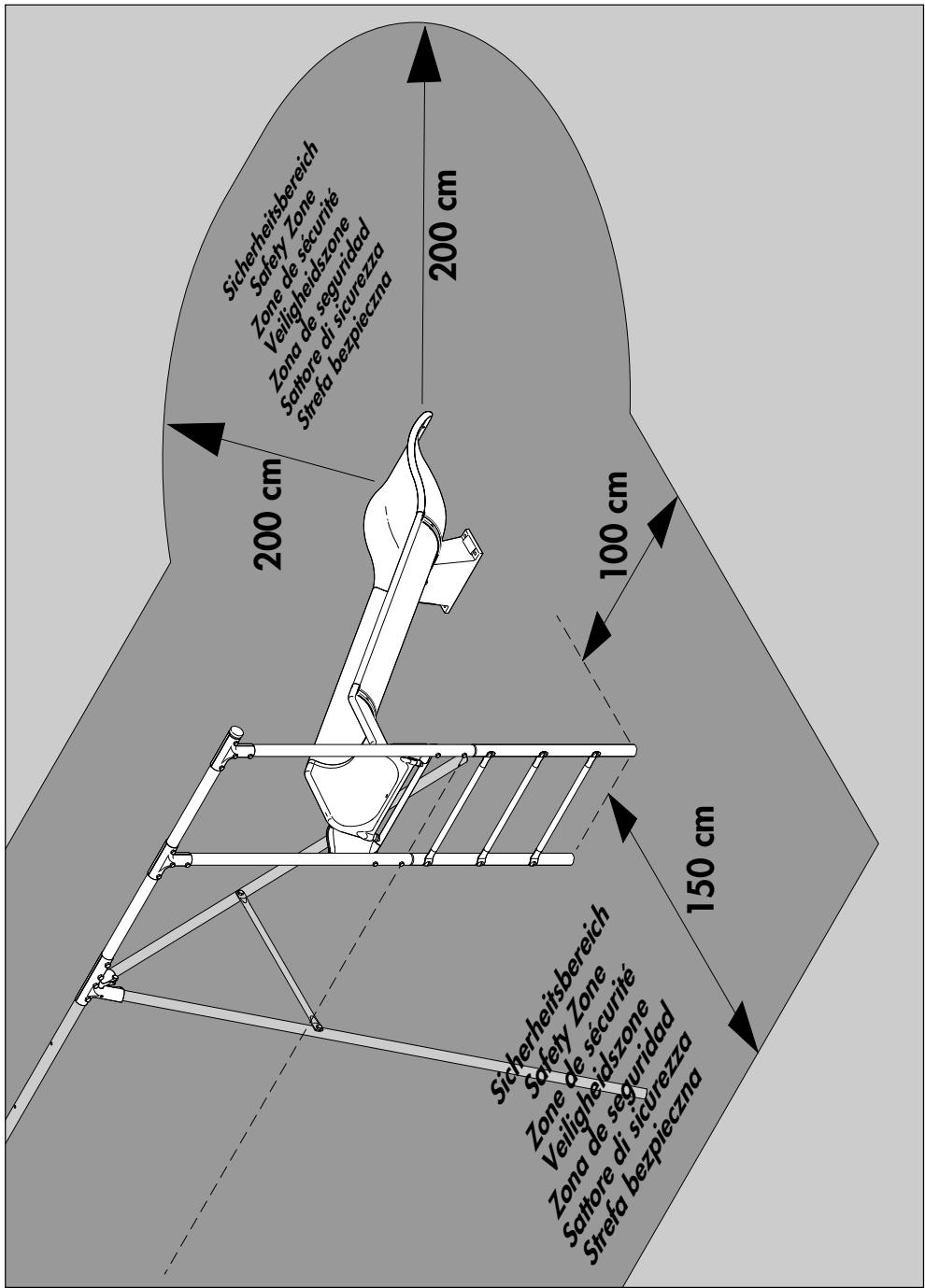

Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen (Mauern, Zäunen, Bäumen) gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben. Beachten Sie hierzu die Zeichnung zum Sicherheitsbereich!
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
Der Untergrund im Spiel- und Sicherheitsbereich sollte aus nicht gebundenem, stoßdampfendem Boden bestehen.

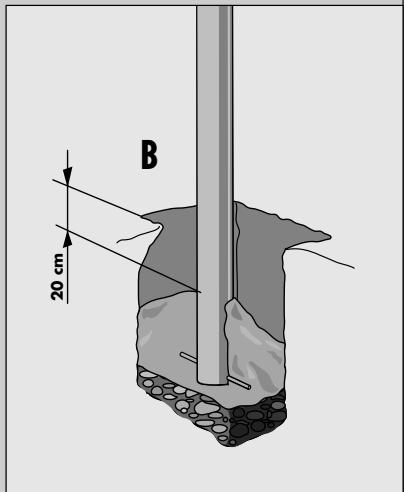

Ein kippsicherer Stand des Gerätes muss gewährleistet sein. Achten Sie deshalb unbedingt darauf, dass es mit den beigefugten Bodenkern und gemäß unserer Zeichnung einbontiert wird.
■ Beschädigte Bauteile können die Sicherheit der Kinder gefährden und die Lebensdauer des Geräts beeinträchtigen. Führten Sie im Abstand von 1-3 Monaten, dem Spielbetrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und gelöste Verbindungen durch.
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Beschädigte oder verschissene Bauteile sind sofort auszubauschen und das Gerät ist bis

D Wichtige Hinweise

zur Instandsetzung nicht mehr zu benutzen. Im Bedarfsfall sollen den Sie ausschließlich Original KETTLER-Ersatzteile verwenden.

Das Gerat ist TUV-GS-geprüft.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen. Veränderungen am Gerät, insbesondere an den Aufhängevorrichtungen, sind unzulässig.
Die Benutzung des Geräts ist zulässig für Kinder bis zu 14 Jahren (50 kg).
■ Bei kleineren Kindern ist die Benutzung nur mit Hilfeststellung einer erwachsenen Person gestattet, da nicht auszuschreiben ist, dass die Kräfte des Kindes nicht ausreichen das eigene Körpergewicht während des Spielens im Gleichgewicht zu halten.

Zur Handhabung

Stellen Sie sicher, daß der Spielbetrieb erst aufgenommen wird, nachdem die Montage ordnungsgemäß von einer erwachenen Person durchgeführt und kontrolliert worden ist.
■ Unterweisen Sie die Kinder im richtigen Umgang mit dem Gerät und machen Sie sie auf mögliche Gefahren aufmerksam.
Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Geräts Gefährdungen der Kinder weltgehendst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Geben Sie regelmäßige eine Tropfen Öl an die beweglichen Teile.

Montagehinweise

■itte prifen Sie, ob alle zum Lieferumfang gehorend Teile vorhanden sind (s. Checklste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

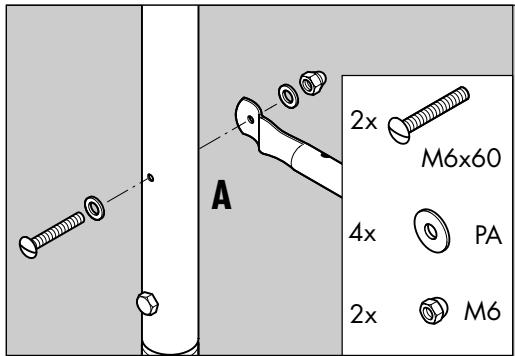

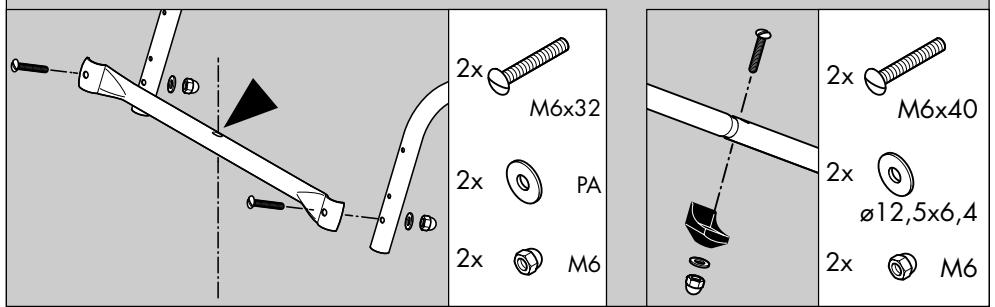

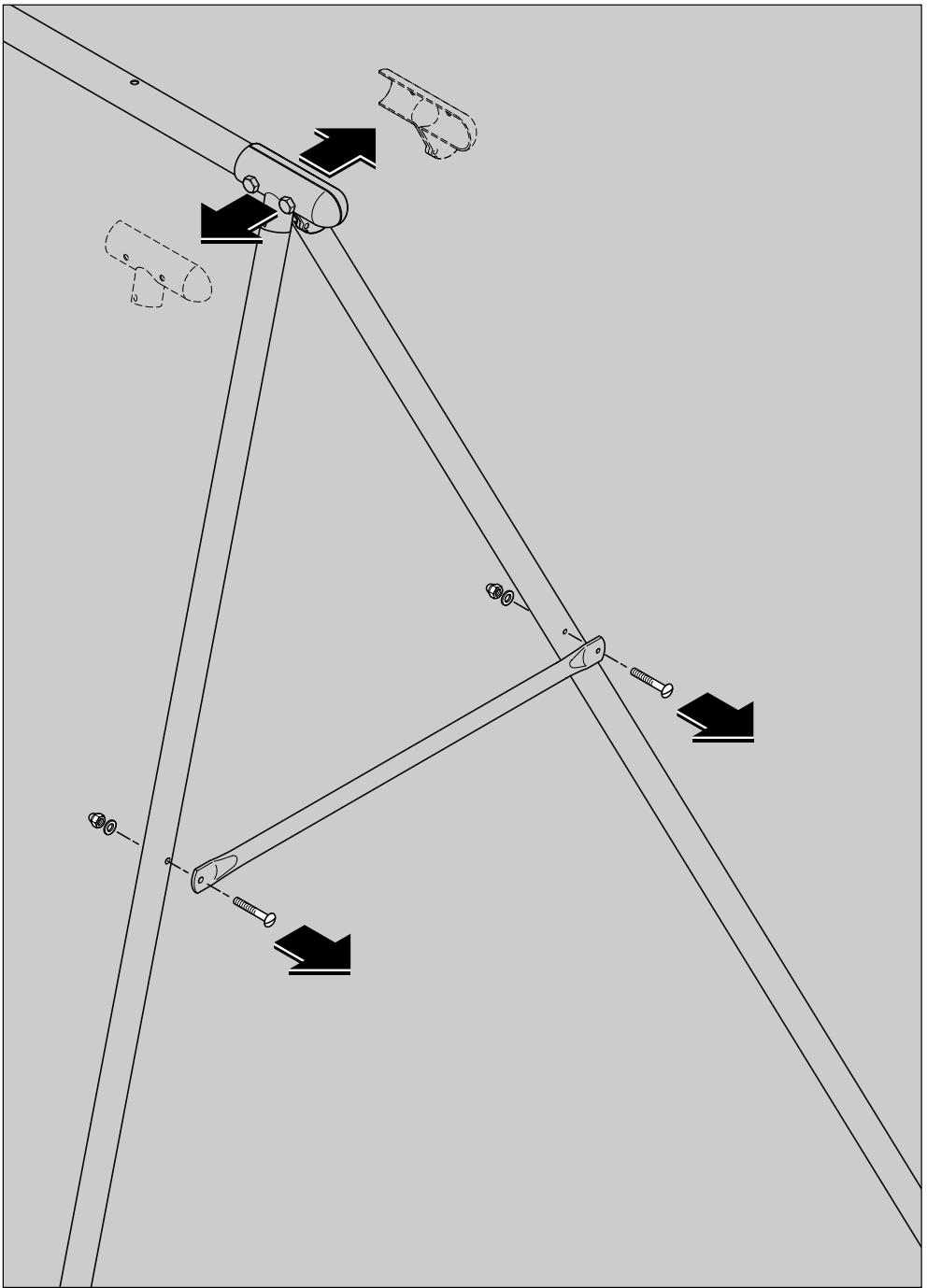

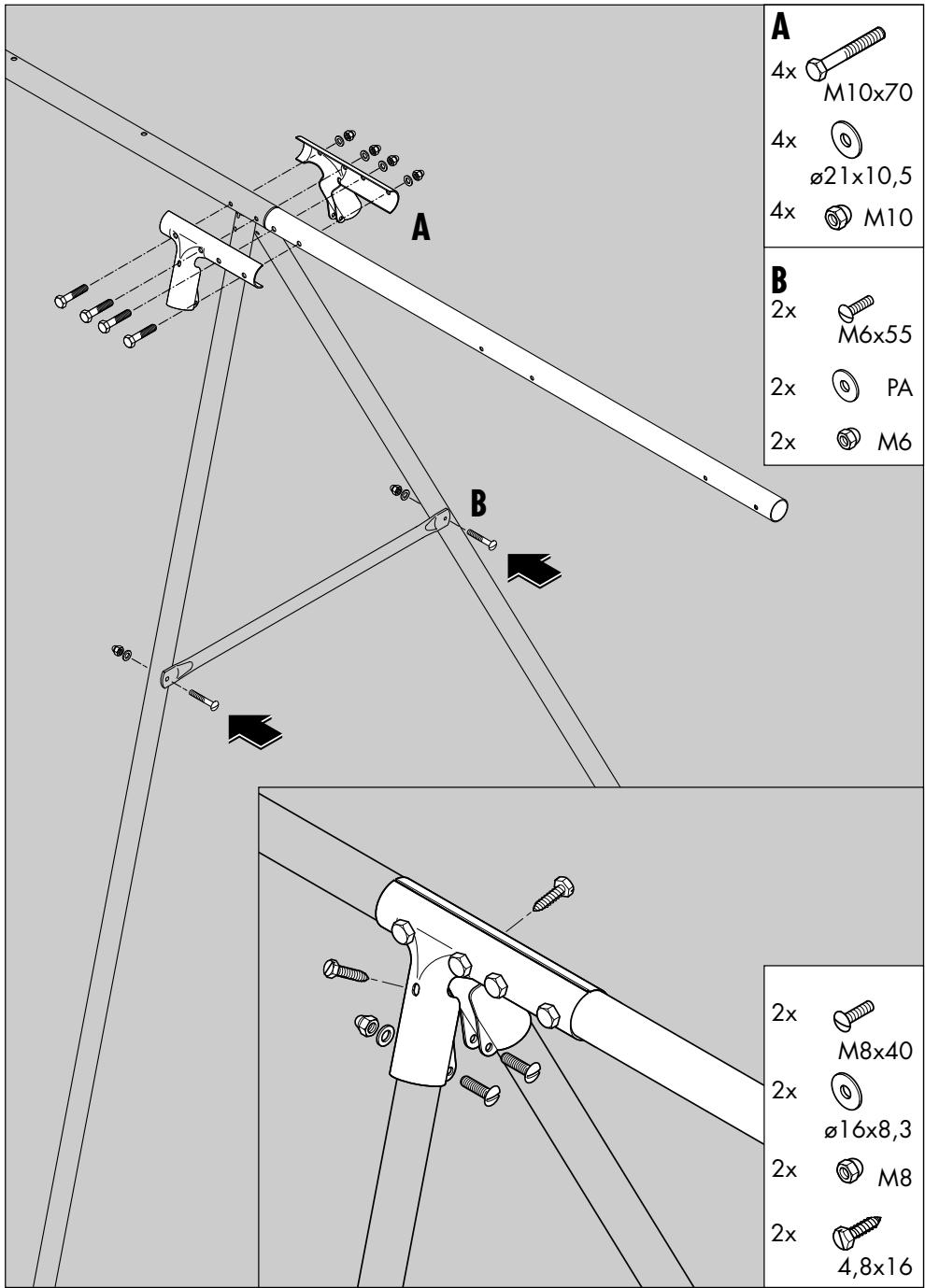

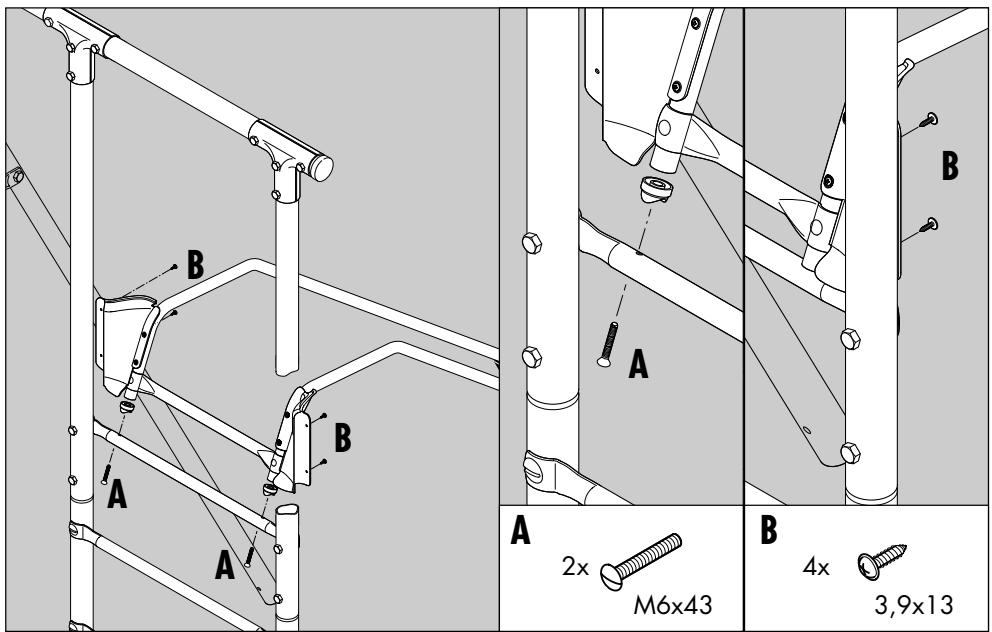

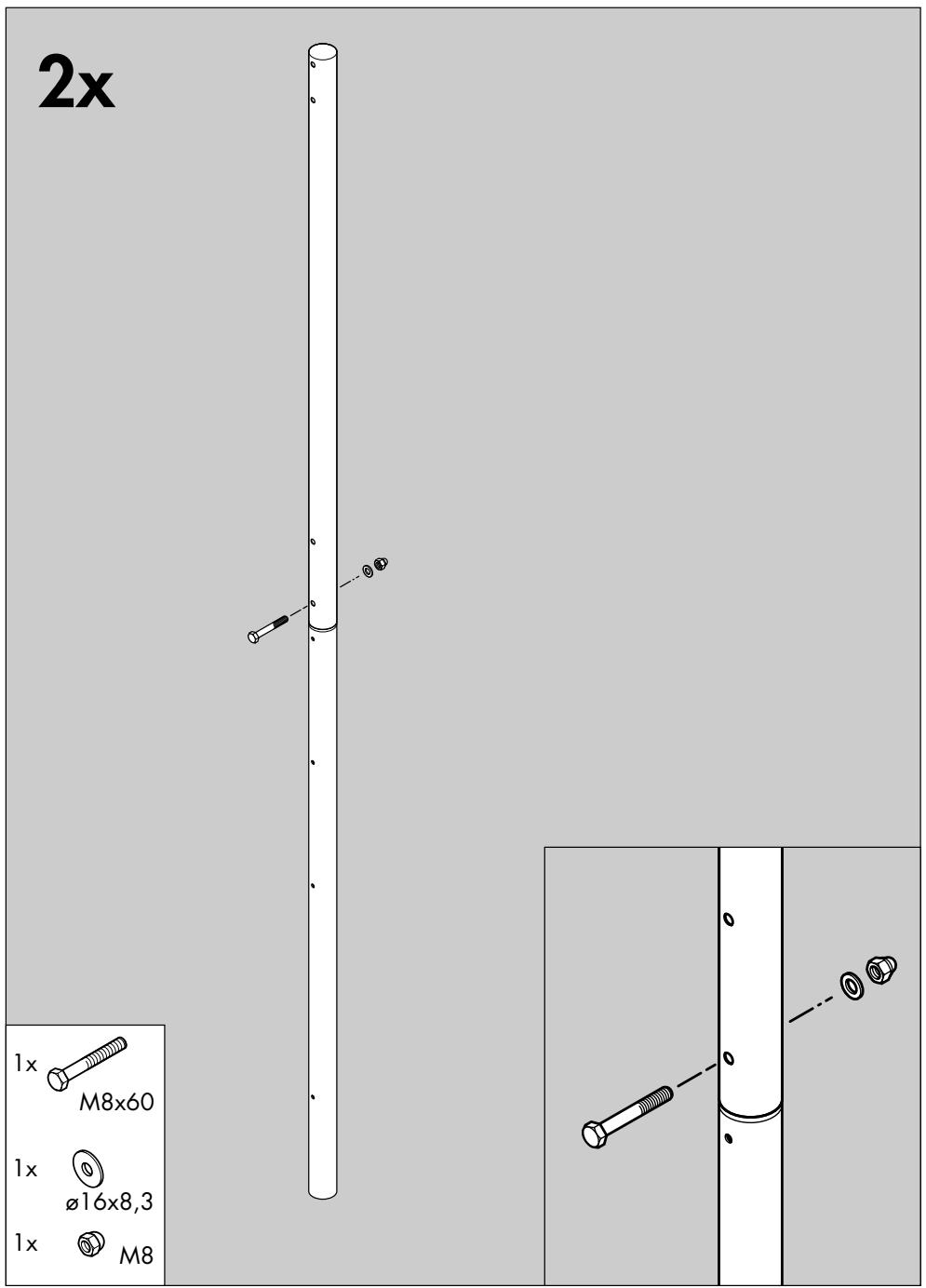

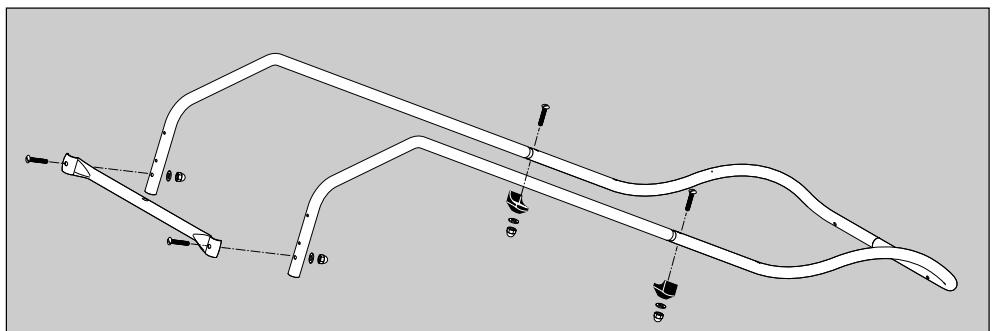

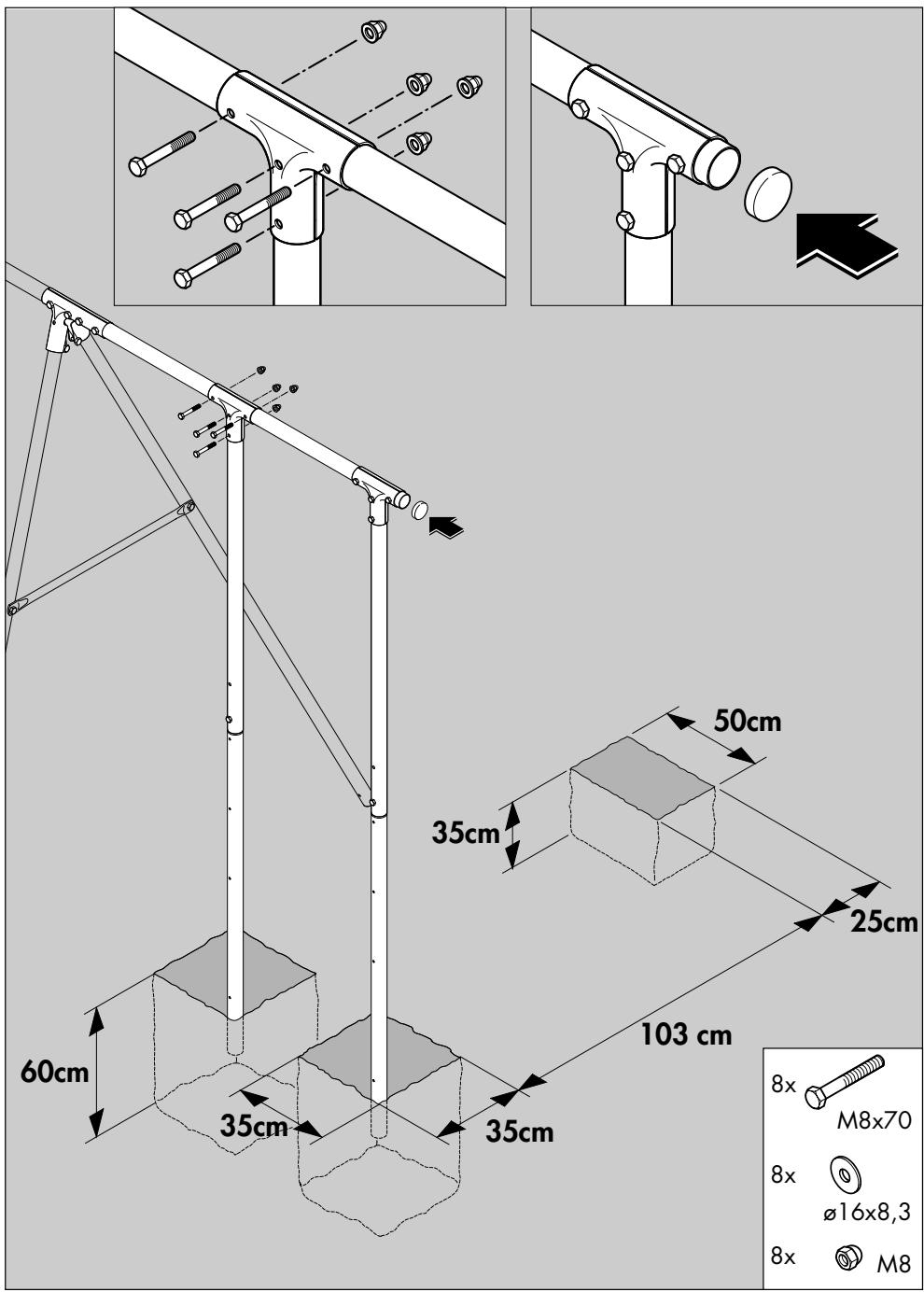

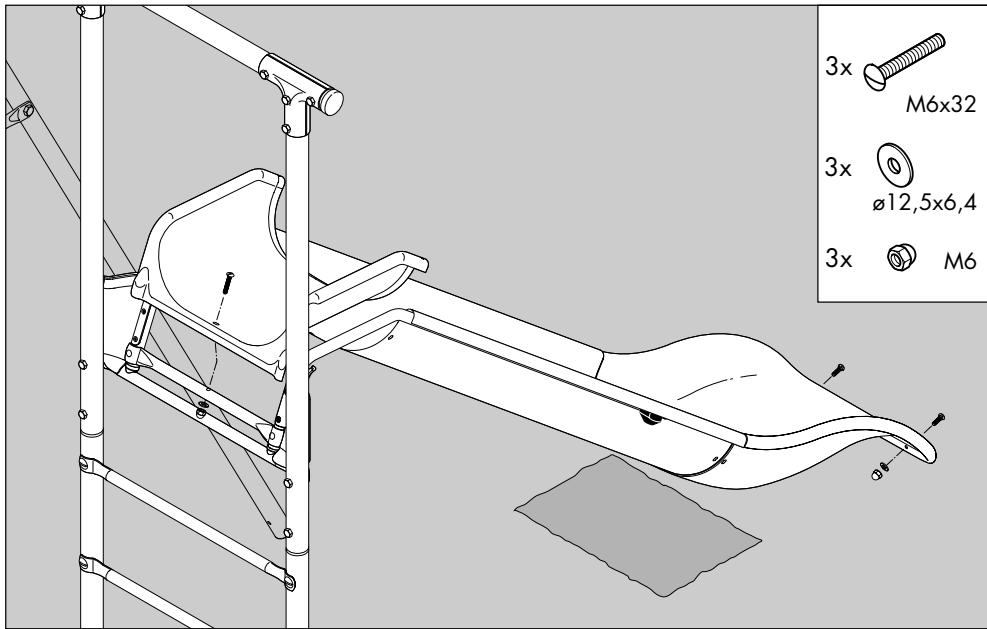

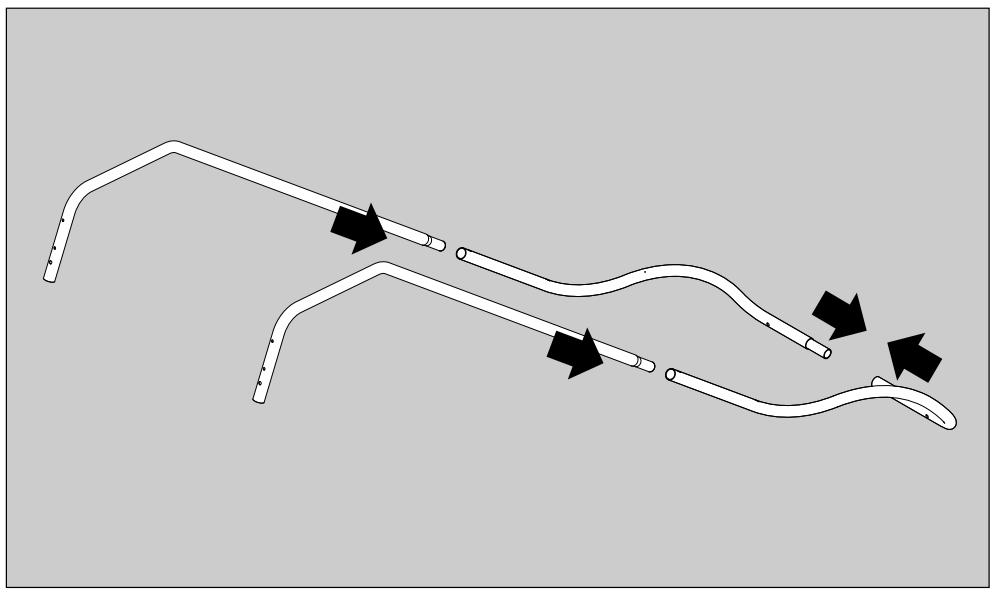

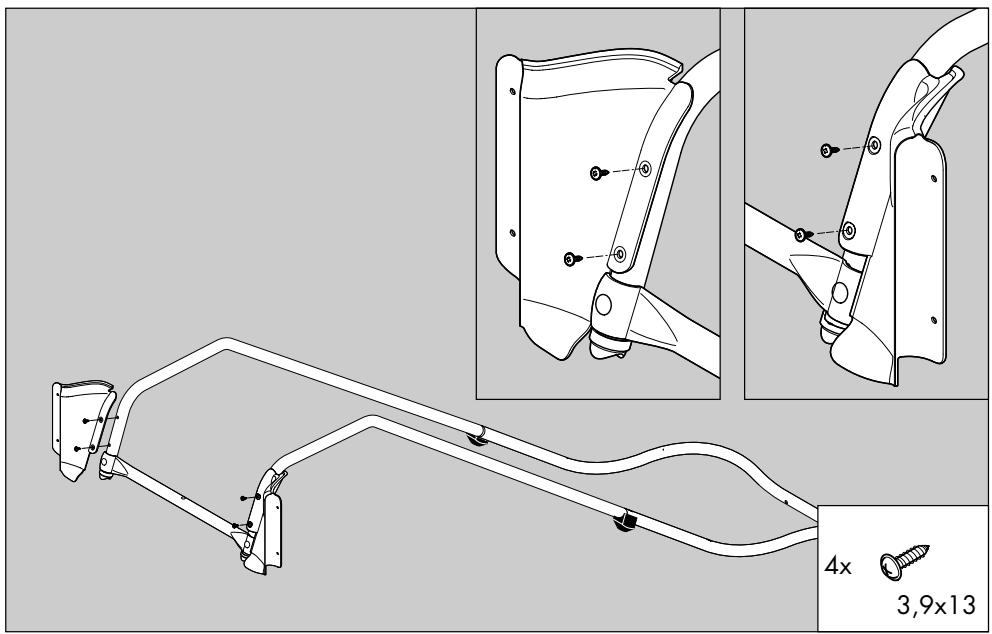

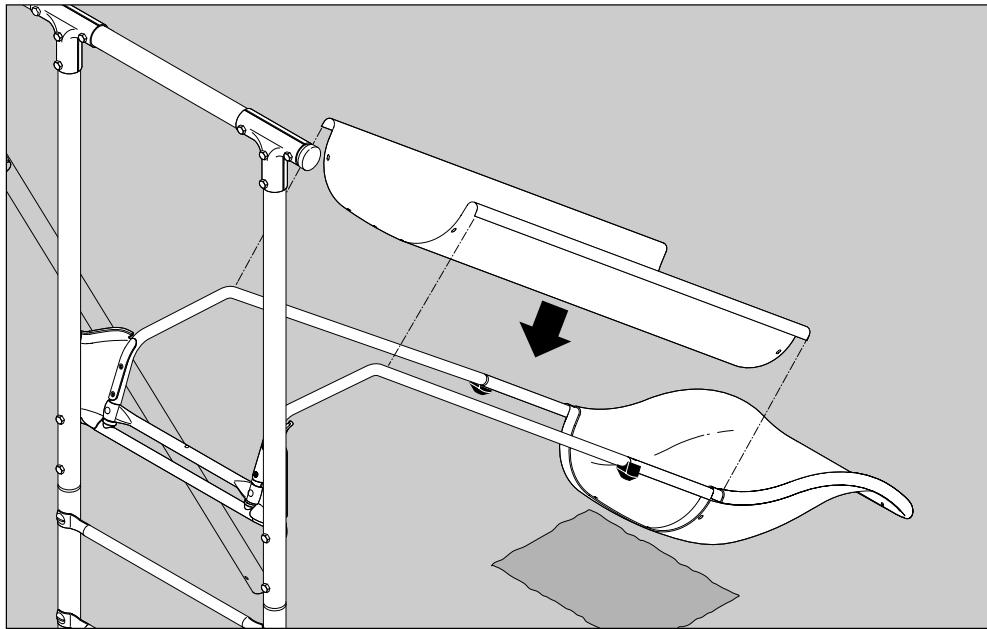

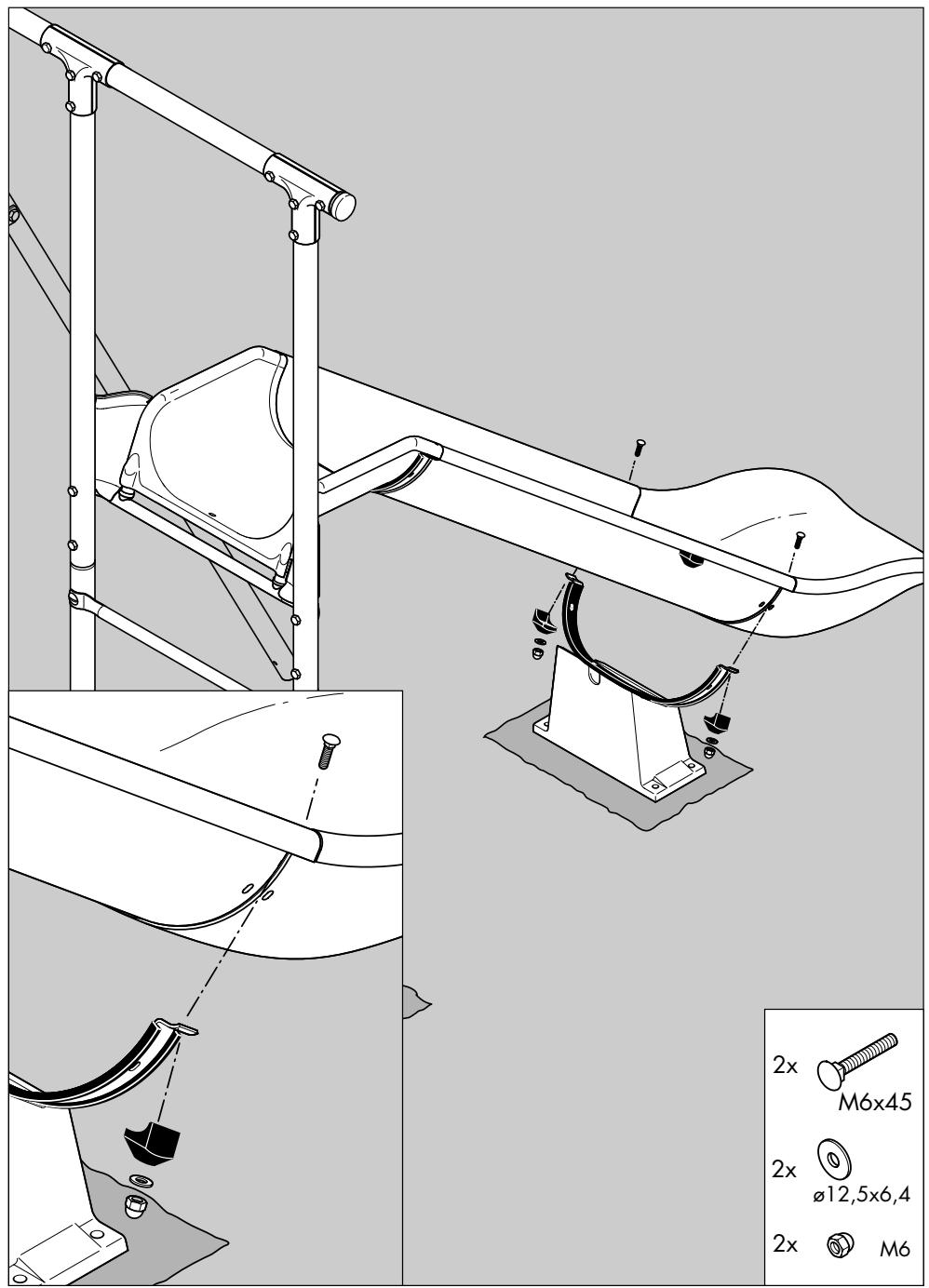

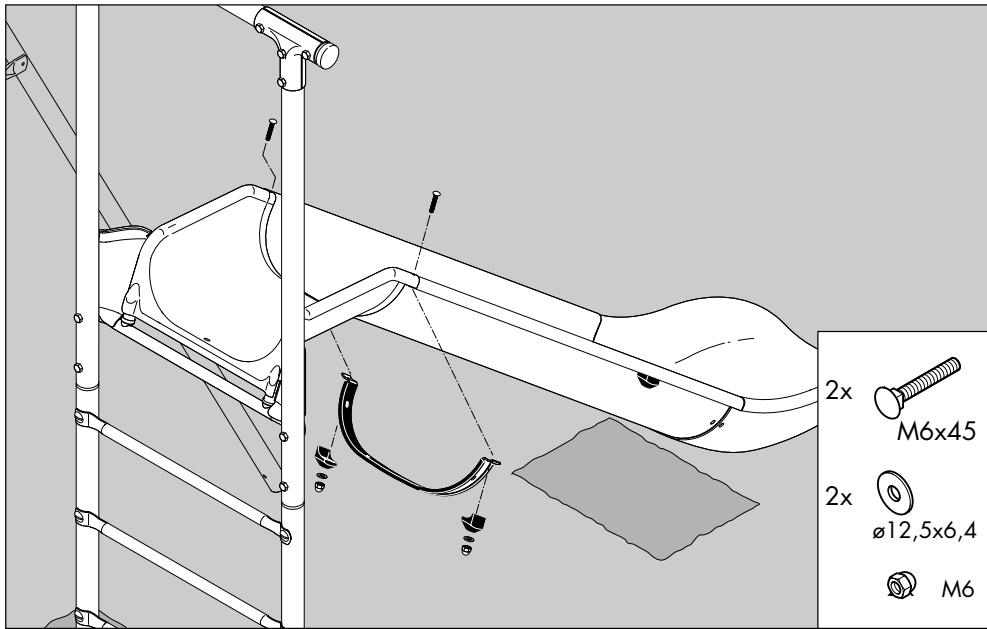

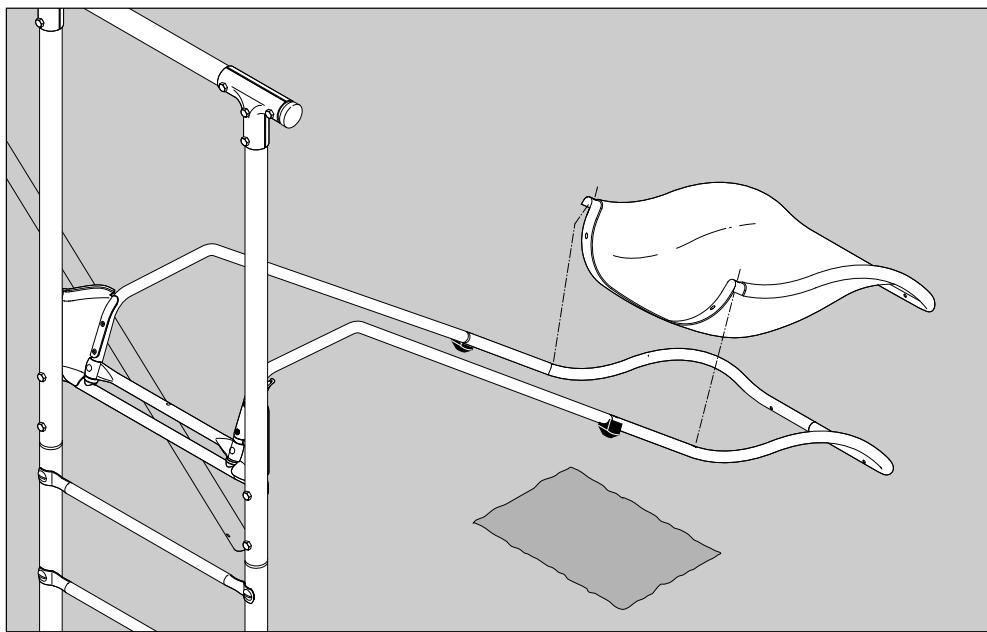

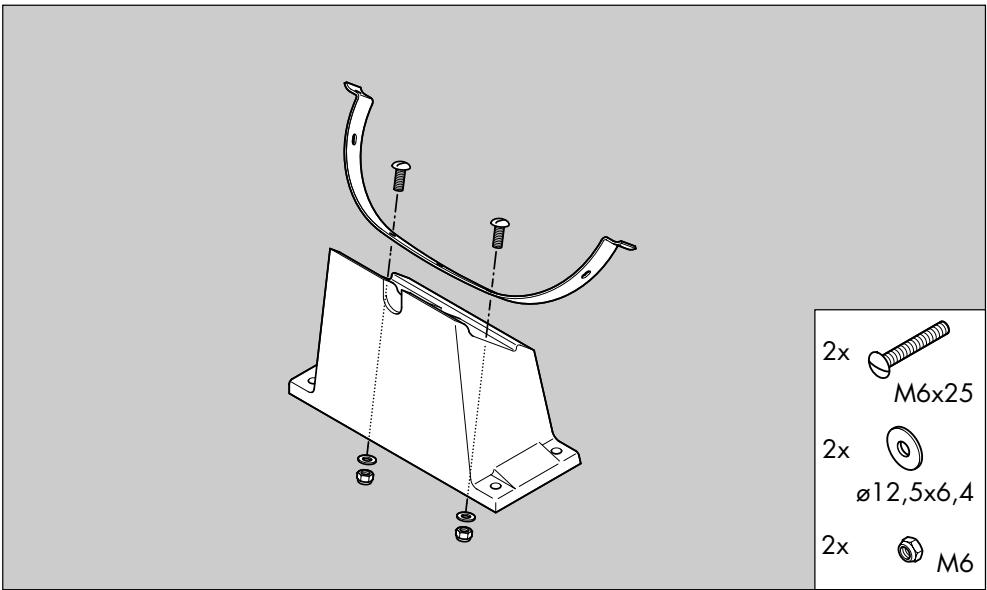

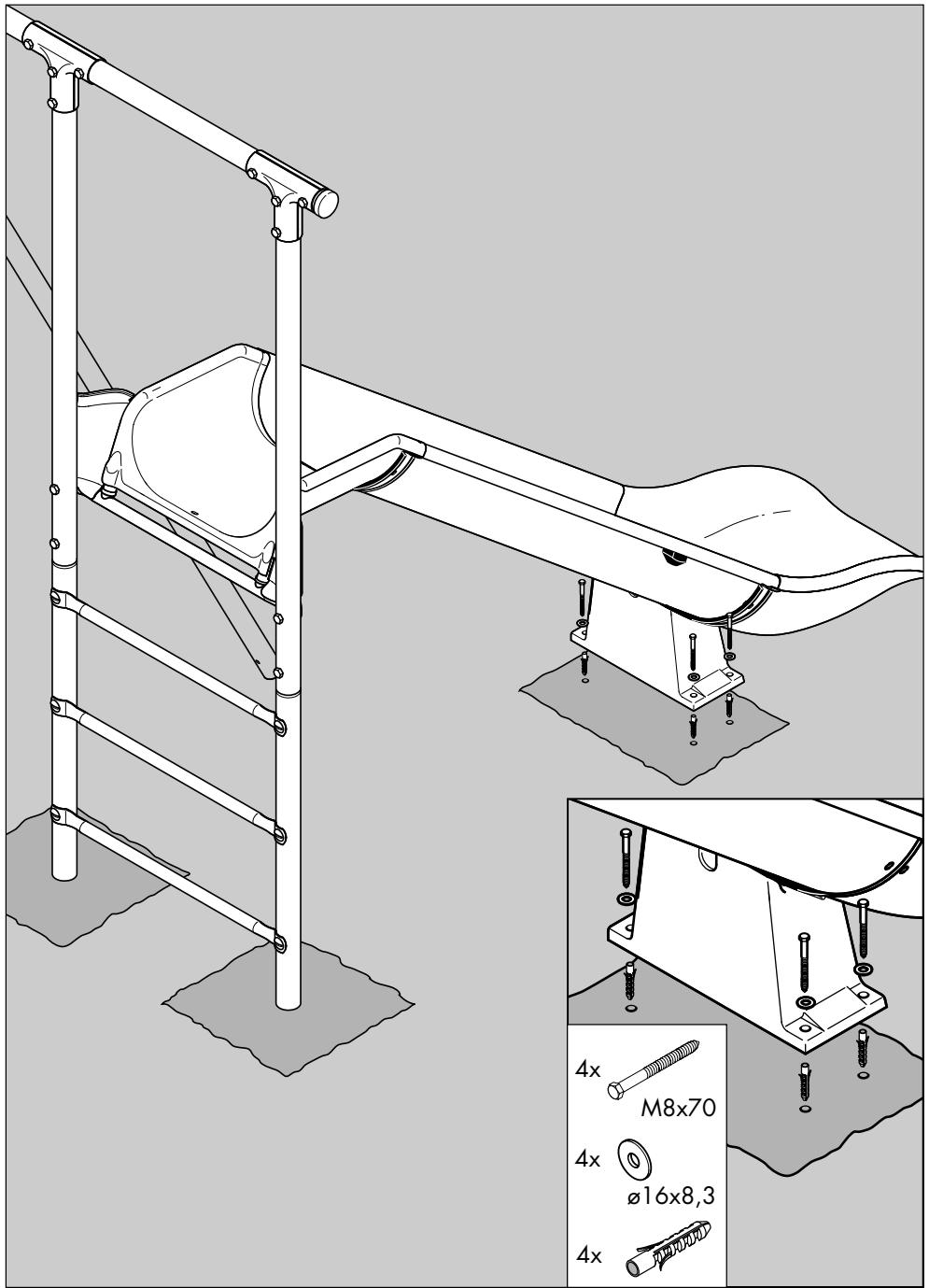

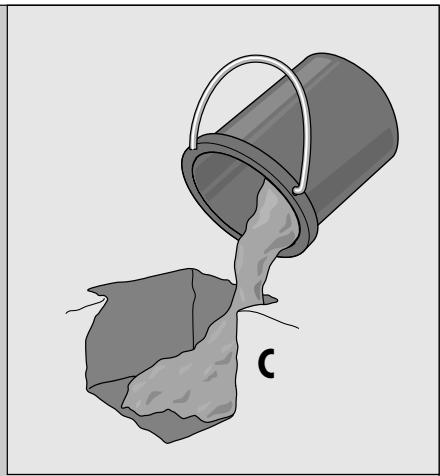

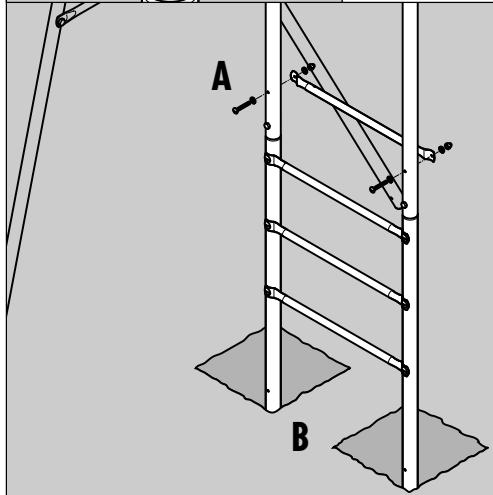

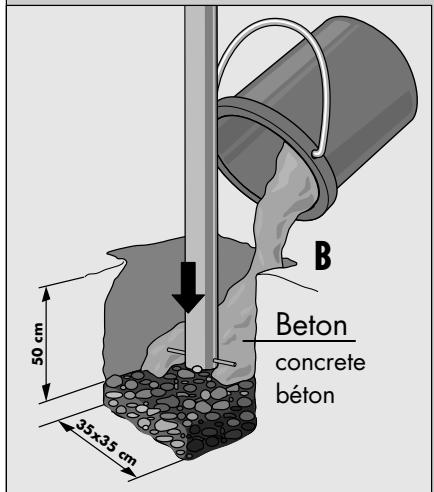

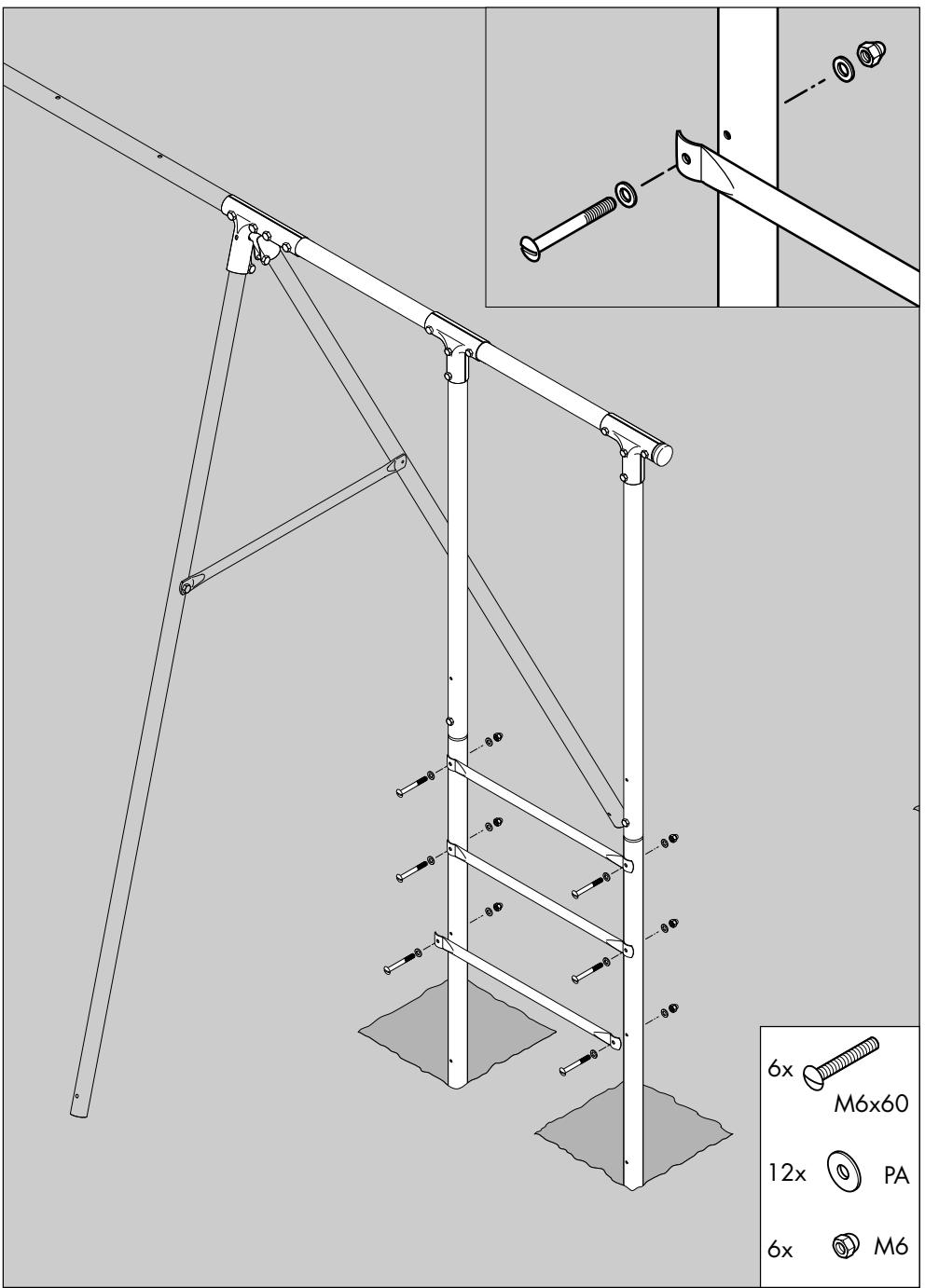

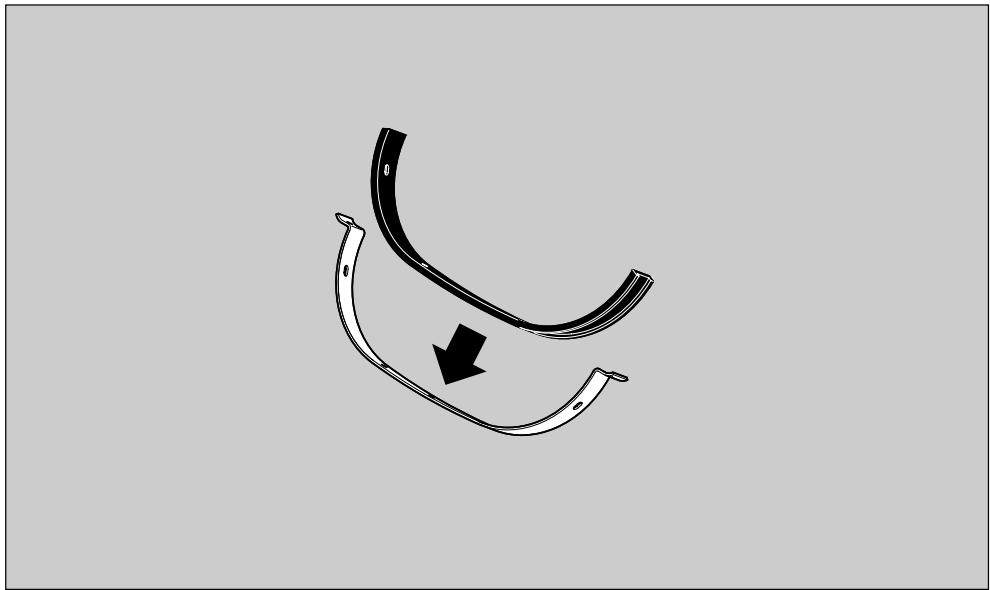

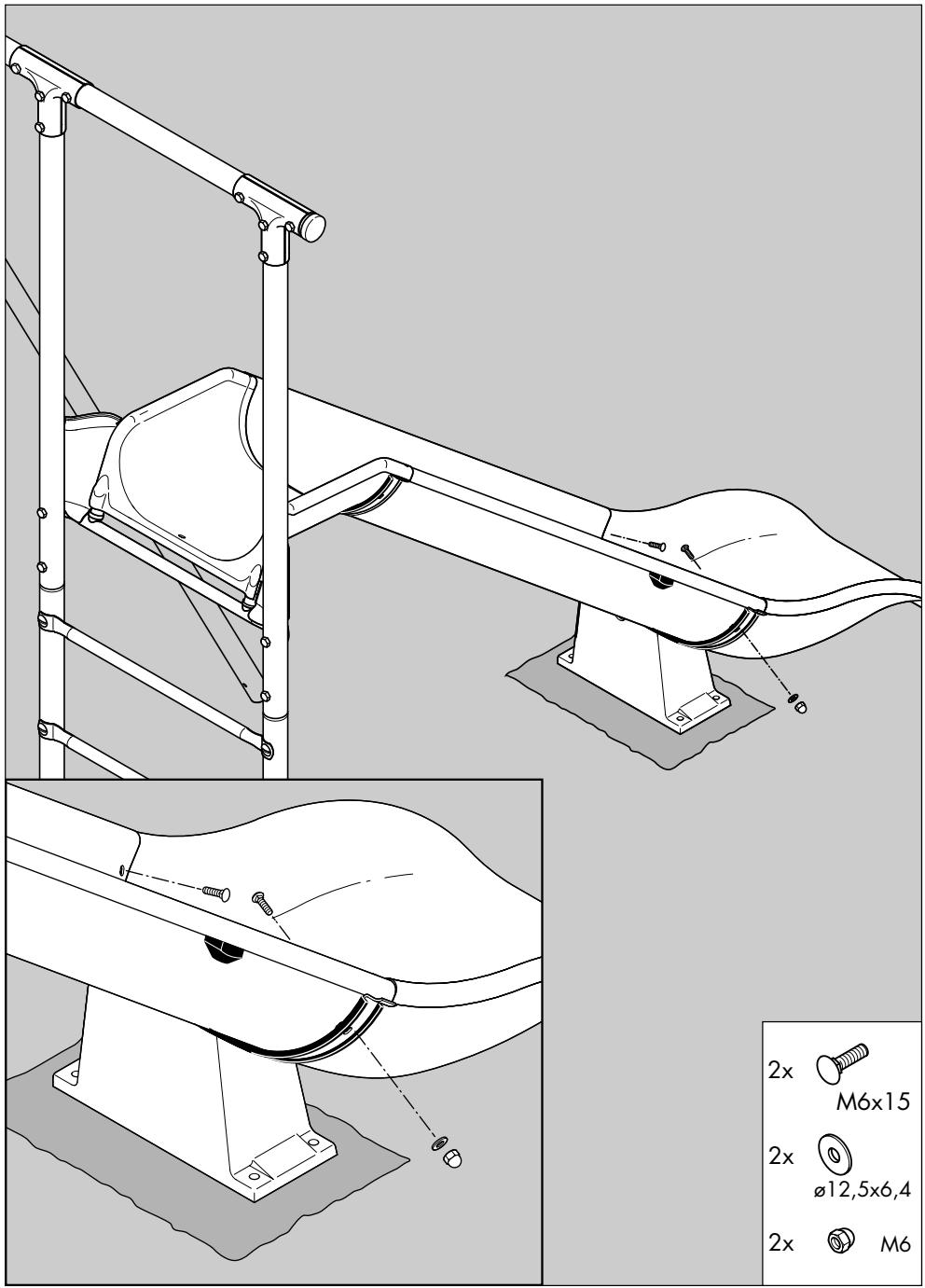

Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Das für einen Montageschrift notwithstanding Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entspruchend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.
■ Beachen Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dazu sorgfältig und um-

D Wichtige Hinweise

sichtig bei der Montage des Gerätes vor!

Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststofftuten für Kinder Erstickungsgefahr!
■ Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließlich ziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteil- nummer, die benöttigte Stuckzahl sowie die unter aufgestempelte Kontrollnummer an.

Bestellbeispel: Art.-Nr. 08321-400/Ersatzteil-Nr. 97200617 /1 Stück /Kontroll-Nr: Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelt. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugeben.

Heinz Kettler GmbH & Co. KG

Postfach 1020·D-59463 Ense-Parsit

Kettler Austria GmbH

Gewerbestraße 2 · A-5322 Hof bei Salzburg

http://www.kettler.net

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Listede Verification (contenu del'emballage)
NL Checklilst (verpakkingsinhoud)

E Listadecontrol的内容ido del paquete)
1 LiSta di controlo (containuto del pacco)
PL Liga kontrlna (zawartosc opakowania)

1	1	1	1	PA	20
				ø21x10,5	4
2	1	1	1	M6x60	8
				M8x70	8
	1	1	1	M8x70	4
				M8x60	2
2	1	1	1	M10x70	4
				M6x40	2
	1	1	1	M6x15	2
2	1	1	1	M6x45	4
	1	2	1	M6x32	5
1	1	4	1	M6x43	2
				M6x25	2
3	1	1	1	M8x40	2
	1	1	1	M6x55	2
1	1	2	1	4,8x16	2
	1	6	1	3,9x13	8
1	1	2	1	M6	2
	1	1	1	M6	23
	1	4	1	M8	12
1	1	13	1	M10	4
	1	16	1	1	1
	1	17	1	1	1

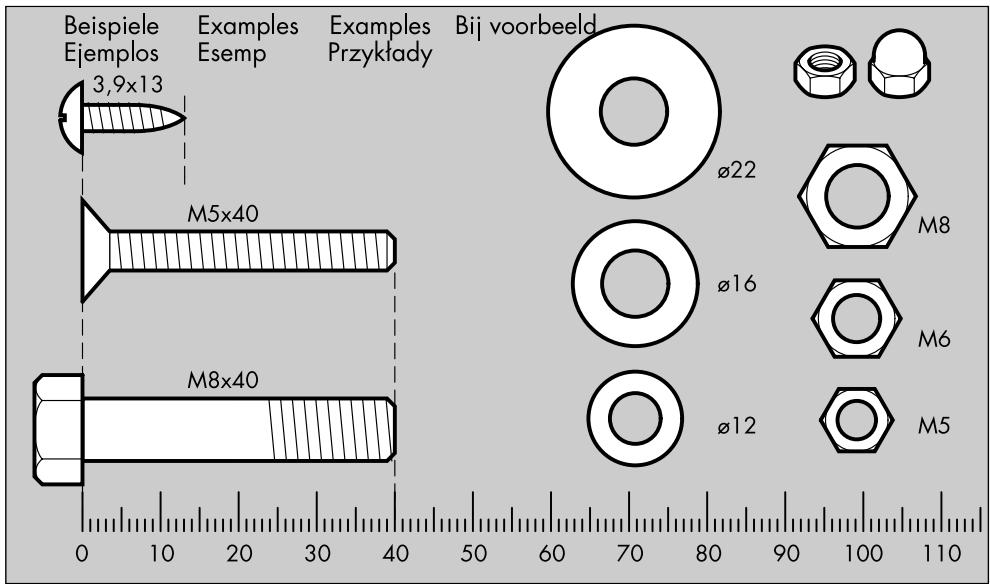

Messhilfe für Verschraubungsmaterial

GB Measuring help for screw connections E Ayuda para la medicacion de los tornillos
F Gabarit pour système de serrage Misure per i materiali di avvitamento
NL Meethulp voor schroefmaterialiaal PLWzornik do połczén srbowych

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

15

17

18

19

20

Ersatzteilzeichnung und -liste

GB Spare parts drawing and list
F Dessin et liste des pieces de rechange
NL Reserveonderdeeltekening en -lijst

Teil Bezeichnung Stück Ersatzteil-Nr. Nr. fur 8321-400

1 Rutschenprofil 1 23708324
2Einsitzbereich 1 70130105
3 Rutschenauslauf 1 70130140
4 StandfuB 1 70130170
5 Rutschenkeder 1 70130180
6 Firstrohr mit Kappe für 48,25mm 1 94211002
7 Kappe für 48,25mm 1 10101098
8 Standrohr (unter) 2 94211103
9 Standrohr (ober) 2 94211105
10Seitenbügel 2 94211107
11 FuBügel (links) 1 94210559
12 Fußbügel (rechts) 1 94210560
13 Leitersprosse oben 1 94211108
14 Leitersprosse mit Loch 1 94210026
15 Leitersprosse 3 "gelb94210251"

"blau94210485"

"rot94210143"

16 Tragerbügel 2 94210282-10
17 Klemmschale (BL 374) 4 94210248
18Klemmschalenpaar 1 94211009
20Klemmschutz 6 70130155
21 Bodenanker 6x150mm 2 97200617
22 Rohrendverbinder 2 70130185
23 Einstiegsverkleidung rechts 1 70130108
24 Einstiegsverkleidung links 1 70130109
25 Schraubenbeutel 1 94280347

Bei Reklamationenitte diese Kontrollnummer angegeben.
GB In case of complaint, please state this control number.
En cas de réclamation, prière de mentionner ce numéro de contrôle.
NL Bij reclamations dit controlenummer vermelden.
En caso de reclamacion indique este numero de control.
① In caso di reclami, siete pregati diindicare il seguente numero di controlo.
PL W przypadku reklamaksi prosze podawac numer kontrlny.
