BEDIENUNGSANLEITUNG SB 402 S STIEBEL ELTRON

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3

1.2 Andere Markierungen in dieser Dokumentation ____ 3

1.3 Maßeinheiten 3

1. Sicherheit 3

2.1 Bestimmungsgemäße Verwendung ____ 3

2.2 Allgemeine Sicherheitshinweise 3

1. Gerätebeschreibung ____ 4

2. Reinigung, Pflege und Wartung ____ 4

4.1 Schutzanode 4

4.2 Verkalkung 4

1. Problembehebung ____ 4

INSTALLATION

1. Sicherheit 5

6.1 Allgemeine Sicherheitshinweise 5

6.2 Vorschriften, Normen und Bestimmungen ____ 5

1. Gerätebeschreibung 5

7.1 Lieferumfang 5

7.2 Zubehör 5

1. Vorbereitungen 5

8.1 Montageort 5

8.2 Transport 5

1. Montage 6

9.1 Ggf. Anschluss Zirkulationsleitung vorbereiten ____ 6

9.2 Wärmedämmung montieren 6

9.3 Thermometer montieren 6

9.4 Signalanode montieren 6

9.5 Zubehör montieren 7

9.6 Wasseranschluss und Sicherheitsgruppe ____ 7

1. Inbetriebnahme 8

10.1 Erstinbetriebnahme 8

10.2 Wiederinbetriebnahme 8

1. Außerbetriebnahme 8

2. Störungsbehebung 8

3. Wartung 8

13.1 Sicherheitsventil prüfen 8

13.2 Gerät entleeren 8

13.3 Signalanode austauschen 8

13.4 Gerät reinigen und entkalken 8

1. Technische Daten 9

14.1 Maße und Anschlüsse 9

14.2 Störfallbedingungen 11

14.3 Angaben zum Energieverbrauch 12

14.4 Datentabelle 12

UMWELT UND RECYCLING

KUNDENDIENST UND GARANTIE

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen“ beschrieben.
• Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
• Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.
• Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasserzulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Ruhedruck evtl. zusätzlich ein Druckminderventil benötigen.
• Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
• Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
• Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.

WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Druckgerät dient zur Erwärmung von Trinkwasser. Geeig nete Blindflansche, Wärmeübertrager, Elektro-Einschraubheizkörper und Elektro-Heizflan sche können vom Fachhandwerker eingebaut werden.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung

Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Hinweis

Das Gerät steht unter Druck.

Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil. Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fachhandwerker.

3. Gerätebeschreibung

Mit dem Gerät können Sie eine oder mehrere Entnahmestellen versorgen.

Der Stahl-Speicher ist innen mit Spezial-Direktemail und einer Anode zum Schutz des Speicherinneren vor Korrosion ausgerüstet. Bei allen Gerätetypen außer SB 650/3 AC hat die Schutzanode eine Verbrauchsanzeige und es liegt ein Thermometer bei.

4. Reinigung, Pflege und Wartung

▶ Lassen Sie die elektrische Sicherheit des eingebauten Zubehörs und die Funktion der Sicherheitsgruppe regelmäßig von einem Fachhandwerker prüfen.
▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

4.1 Schutzanode

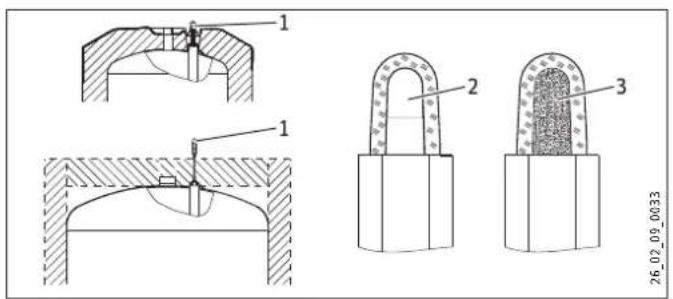

Gerätetypen außer SB 650/3 AC: Verbrauchsanzeige Signalanode

Sachschaden

Wenn die Verbrauchsanzeige von der weißen auf eine rote Färbung umgeschlagen ist, lassen Sie die Signalanode von einem Fachhandwerker kontrollieren und ggf. austauschen.

1 Verbrauchsanzeige Signalanode
2 weiß = Anode ok
3 rot = Kontrolle vom Fachhandwerker notwendig

SB 650/3 AC

▶ Lassen Sie die Schutzanode erstmalig nach zwei Jahren von einem Fachhandwerker kontrollieren. Der Fachhandwerker entscheidet danach, in welchen Abständen eine erneute Kontrolle durchgeführt werden muss.

4.2 Verkalkung

Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkörper müssen deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.

• Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
  ▶ Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.

5. Problemebehebung

Rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (Nr. 000000-0000-000000):

INSTALLATION

6. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

6.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn die für das Gerät bestimmten originalen Ersatzteile verwendet werden.

6.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

7. Gerätebeschreibung

7.1 Lieferumfang

Mit dem Gerät werden geliefert:

SB S

• Behälter mit Wärmedämmung (Direktumschäumung)
• Speicherverkleidung
• Thermometer (in der Flanschöffnung)
• Übergangsstück mit Flachdichtung für den Anschluss einer Zirkulationsleitung
• Kaltwasser Anschlussrohr mit Flachdichtung
• Kleberosette
• Stellfüße

SB 602 AC | SB 1002 AC

• Behälter ohne Wärmedämmung
• Thermometer (in der Flanschöffnung)
• Anoden-Verbrauchsanzeige
• Aufkleber „Hinweis Signalanode“
• Hinweiszettel „Druckentlastungsventil“

SB 650/3 AC

• Behälter ohne Wärmedämmung
• Hinweiszettel „Druckentlastungsventil“

7.2 Zubehör

Notwendiges Zubehör

In Abhängigkeit vom Ruhedruck sind Sicherheitsgruppen und Druckminderventile erhältlich. Diese baumustergeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Weiteres Zubehör

Als Zubehör sind Blindflansche, Elektro-Einschraubheizkörper, Elektro-Heizflansche und Wärmeübertrager erhältlich.

Falls der Einbau einer Stabanode von oben nicht möglich ist, installieren Sie eine Signal-Gliederanode.

SB AC:

Eine Wärmedämmung ist als Zubehör erhältlich.

8. Vorbereitungen

8.1 Montageort

Montieren Sie das Gerät immer in einem frostfreien Raum in der Nähe der Entnahmestelle.

SB S

▶ Mit den Stellfüßen können Sie Bodenunebenheiten ausgleichen.

SB AC

▶ Befestigen Sie das Gerät am Boden.

8.2 Transport

SB S

Sachschaden

Für den Transport zum Aufstellort empfehlen wir die Speicherverkleidung zu demontieren, damit diese nicht beschmutzt oder beschädigt wird (siehe Kapitel „Montage / Ggf. Anschluss Zirkulationsleitung vorbereiten“).

9. Montage

9.1 Ggf. Anschluss Zirkulationsleitung vorbereiten

Eine Zirkulationsleitung montieren Sie am Anschluss „Zirkulation“. Sie können ggf. auch den Anschluss des Thermometers nutzen (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).

SB S

Hinweis

Montieren Sie die Speicherverkleidung mit Deckel vor dem Wasseranschluss und ggf. vor der Zirkulationsleitung oder dem Elektro-Heizflansch.

Montieren Sie die Sockelblende nach der Dichtheitskontrolle.

▶ Wenn Sie den Anschluss „Zirkulation“ für die Zirkulationsleitung nutzen, müssen Sie im Bereich des Anschlusses (Vertiefung im Schaum) eine Öffnung für die Zirkulationsleitung in die Speicherverkleidung schneiden.
▶ Entfernen Sie die Wärmedämmung im Bereich des Anschlusses.
▶ Führen Sie die Zirkulationsleitung durch die Öffnung in der Speicherverkleidung und montieren Sie die Zirkulationsleitung.
Dämmen Sie den Anschluss „Zirkulation“.
▶ Schrauben Sie das beiliegende Übergangsstück mit Flachdichtung und einer Verlängerung auf.
Decken Sie das Loch in der Speicherverkleidung mit der bei liegenden Kleberosette ab.

SB AC

Hinweis

Verlängern Sie den Anschluss für die Zirkulationsleitung bevor Sie die Wärmedämmung montieren.

▶ Verlängern Sie den Zirkulationsanschluss auf ca. 150 mm.
Montieren Sie die Wärmedämmung, beachten Sie dazu das Kapitel „Wärmedämmung montieren“.
▶ Montieren Sie die Zirkulationsleitung.

9.2 Wärmedämmung montieren

Eine Wärmedämmung ist als Zubehör erhältlich.

▶ Montieren Sie die Wärmedämmung entsprechend der Beilage. Achten Sie hierzu auf ausreichende Montagefreiheit.

SB 602 AC | SB 1002 AC

▶ Führen Sie die Anoden-Anzeigeverlängerung durch das Loch in der Deckenplatte.

9.3 Thermometer montieren

▶ Stecken Sie das Thermometer bis zum Anschlag ein und richten es aus.

9.4 Signalanode montieren

SB S

Sachschaden

Das Gerät darf nicht ohne oder mit beschädigter Verbrauchsanzeige betrieben werden, da sonst nach Abnutzung der Anode Wasser austritt.

1 Transportschutz
2 Verbrauchsanzeige Signalanode

▶ Entfernen Sie den Transportschutz.
▶ Kontrollieren Sie die Verbrauchsanzeige auf transportschäden.

SB 602 AC und SB 1002 AC

Sachschaden

Beim Betrieb ohne Verbrauchsanzeige muss der Stopfen in der Verschraubung bleiben.

▶ Ziehen Sie den Verschlussstopfen heraus, indem Sie gleichzeitig den Druckring niederdrücken.
▶ Schieben Sie das offene Rohrende der Verbrauchsanzeige in die Anodenöffnung.
- Kleben Sie den Aufkleber „Hinweis Signalanode“ gut sichtbar auf die Wärmedämmung.

9.5 Zubehör montieren

Hinweis

SB AC: Die Styroporkappe in der unteren Flanschöffnung dient auch zur korrekten Positionierung der Wärmedämmung über den Flanschöffnungen. Wenn Sie Sonderzubehör in der unteren Flanschöffnung einbauen, stecken Sie die Styroporkappe in die obere Flanschöffnung.

▶ Installieren Sie das Zubehör entsprechend den beiliegenden Bedienungs- und Installationsanleitungen.
▶ Verschließen Sie die Flanschöffnungen mit Wärmeübertrager, Elektro-Heizflansch oder Blindflansch. Halten Sie die galvanische Trennung zum Behälter ein.

9.6 Wasseranschluss und Sicherheitsgruppe

9.6.1 Sicherheitshinweise

Hinweis

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie das Kapitel „Technische Daten / Störfallbedingungen“.

Sachschaden

Das Gerät muss mit Druck-Armaturen betrieben werden.

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer oder Kunststoff-Rohrsysteme zugelassen.

Sachschaden

Ein Sicherheitsventil ist erforderlich.

Warmwasserleitung

Als Werkstoffe sind Edelstahl, Kupfer oder Kunststoff-Rohrsysteme zugelassen.

9.6.2 Anschluss

▶ Spülen Sie die Rohrleitungen gut durch.

Der max. zulässige Druck darf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle“).

▶ Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasserzulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen.
Montieren Sie die Warmwasser-Auslaufleitung und die Kaltwasser-Zulaufleitung. Schließen Sie die hydraulischen Anschlüsse flachdichtend an.

SB S

1 Kaltwasser Anschluss
2 Kaltwasser Anschlussrohr

▶ Schließen Sie den Kaltwasser Anschluss direkt an oder montieren Sie das Anschlussrohr zwischen den Standfüßen.

▶ Halten Sie beim Verschrauben mit einem Schlüssel (Schlüsselweite 36) dagegen.

- Kontrollieren Sie die Stabilität des Anschlussrohres und befestigen Sie es ggf. zusätzlich.

Alle Gerätetypen

• Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicher heitsventil das Wasser ungehindert ablaufen kann.
  ▶ Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
  ▶ Die Abblase öffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

10. Inbetriebnahme

10.1 Erstinbetriebnahme

• Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüll und das Leitungsnetz luftfrei ist.
  ▶ Stellen Sie die Durchflussmenge ein. Beachten Sie dabei, die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“). Reduzieren Sie ggf. die Durchflussmenge an der Drossel der Sicherheitsgruppe.

▶ Führen Sie eine Dichtheitskontrolle durch.
▶ Schalten Sie ggf. die Netzspannung ein.
Prüfen Sie ggf. die Arbeitsweise des eingebauten Zubehö
Prüfen Sie die Funktionsfähigkeit der Sicherheitsgruppe.

10.1.1 Übergabe des Gerätes

▶ Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
▶ Übergeben Sie diese Anleitung.

10.2 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

11. Außerbetriebnahme

▶ Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.

12. Störungsbehebung

Störung Ursache Behebung
Das Sicherheitsventil tropft bei ausgeschalteter Heizung.	Der Ventilsitz ist verschmutzt.	Reinigen Sie den Ventilsitz.

13. Wartung

WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.

13.1 Sicherheitsventil prüfen

▶ Lüften Sie das Sicherheitsventil an der Sicherheitsgruppe regelmäßig an, bis der volle Wasserstrahl ausläuft.

WARNUNG Verbrennung Beim Entleeren kann heißes Wasser austreten.

Falls der Speicher für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, gehen Sie folgendermaßen vor:

▶ Schließen Sie das Absperrventil in der Kaltwasserzuleitung.
- Öffnen Sie die Warmwasserventile aller Entnahmestellen.
Entleeren Sie das Gerät über die Sicherheitsgruppe.

SB S

Restwasser verbleibt im Kaltwasseranschlussrohr.

13.3 Signalanode austauschen

▶ Tauschen Sie die Signalanode aus, wenn sie verbraucht ist. Beachten Sie dabei den maximalen Übergangswiderstand 0,3 Ω zwischen Schutzanode und Behälter.

13.4 Gerät reinigen und entkalken

▶ Verwenden Sie keine Entkalkungspumpe.
▶ Entkalken Sie einen Heizflansch nur nach Demontage.
▶ Behandeln Sie die Behälteroberfläche und die Schutzanode nicht mit Entkalkungsmitteln.

Anzugsdrehmoment der Flanschschrauben: siehe Kapitel „Technische Daten / Maße und Anschlüsse“

14. Technische Daten

14.1 Maße und Anschlüsse

SB 302 S

SB 302 S
c01	Kaltwasser Zulauf Außengewinde G 1 A
c03	Kaltwasser Zulaufrohr	Außengewinde G 1 A
		Anzugsdrehmoment	Nm	100
c06	Warmwasser Auslauf	Außengewinde		G 1 A
c10	Zirkulation	Außengewinde		G 1/2 A
h43	Thermometer	Aussengewinde		G 1/2 A
i02	Flansch I	Durchmesser	mm	210
		Lochkreisdurchmesser	mm	180
		Schrauben		M 12
		Anzugsdrehmoment	Nm	55
i03	Flansch II	Durchmesser	mm	210
		Lochkreisdurchmesser	mm	180
		Schrauben		M 12
		Anzugsdrehmoment	Nm	55
i07	elektr. Not-/Zusatzheizung	Außengewinde		G 1 1/2 A
i18	Schutzanode

SB 402 S

SB 402 S
c01	Kaltwasser Zulauf Außengewinde G 1 A
c03	Kaltwasser Zulaufrohr	Außengewinde G 1 A
		Anzugsdrehmoment	Nm	100
c06	Warmwasser Auslauf	Außengewinde		G 1 A
c10	Zirkulation	Außengewinde		G 1/2 A
h43	Thermometer	Aussengewinde		G 1/2 A
i02	Flansch I	Durchmesser	mm	210
		Lochkreisdurchmesser	mm	180
		Schrauben		M 12
		Anzugsdrehmoment	Nm	55
i03	Flansch II	Durchmesser	mm	210
		Lochkreisdurchmesser	mm	180
		Schrauben		M 12
		Anzugsdrehmoment	Nm	55
i07	elektr. Not-/Zusatzheizung	Außengewinde		G 1 1/2 A
i18	Schutzanode

SB 602 AC

SB 602 AC
c01	Kaltwasser Zulauf Außengewinde G 1 1/2 A
c06	Warmwasser Auslauf Außengewinde G 2 A
c10	Zirkulation	Außengewinde		G 1/2
h43	Thermometer	Aussengewinde		G 1/2 A
i02	Flansch I	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	85
i03	Flansch II	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	85
i07	elektr. Not-/Zusatzheizung	Innengewinde		G 1 1/2
i18	Schutzanode

SB 1002 AC

SB 1002 AC
c01	Kaltwasser Zulauf Außengewinde G 1 1/2 A
c06	Warmwasser Auslauf Außengewinde G 2 A
c10	Zirkulation	Außengewinde		G 1/2
h43	Thermometer	Aussengewinde		G 1/2 A
i02	Flansch I	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	85
i03	Flansch II	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	85
i07	elektr. Not-/Zusatzheizung	Innengewinde		G 1 1/2
i18	Schutzanode

14.1.1 SB 650/3 AC

14.2 Störfallbedingungen

Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.

SB 650/3 AC
c01	Kaltwasser Zulauf Außengewinde G 1 1/2 A
c06	Warmwasser Auslauf Außengewinde G 2 A
c10	Zirkulation	Außengewinde		G 1/2
d33	Wärmeerzeuger Vorlauf	Außengewinde		G 3/4 A
d34	Wärmeerzeuger Rücklauf	Außengewinde		G 3/4 A
h43	Thermometer	Außengewinde		G 1/2 A
i02	Flansch I	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	55
i03	Flansch II	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	85
i04	Flansch III	Durchmesser	mm	280
		Lochkreisdurchmesser	mm	245
		Schrauben		M 14
		Anzugsdrehmoment	Nm	85
i18	Schutzanode

14.3 Angaben zum Energieverbrauch

Produktdatenblatt: Warmwasserspeicher nach Verordnung (EU) Nr. 812/2013

SB 302 S SB 402 S SB 602 AC SB 1002 AC SB 650/3 AC
		185354	185355	071554	071282	003039
Mit Zubehör Wärmedämmung				WDV 612	WDV 1012	WDV 650
Hersteller		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Energieeffizienzklasse		C	C
Warmhalteverluste	W	79	94	108	146	138
Speichervolumen	I	300	400	600	1000	650

14.4 Datentabelle

SB 302 S SB 402 S SB 602 AC SB 1002 AC SB 650/3 AC
		185354	185355	071554	071282	003039
Hydraulische Daten
Nenninhalt	l	300	400	600	1000	650
Einsatzgrenzen
Max. zulässige Temperatur	°C	110	110	110	110	110
Max. zulässiger Druck	MPa	1,0	1,0	1,0	1,0	1,0
Prüfdruck	MPa	1,5	1,5	1,5	1,5	1,5
Max. Durchflussmenge	l/min	38	45	50	70	50
Dimensionen
Höhe	mm	1585	1755	1685	2525	1725
Breite	mm	700	750	750	750	750
Tiefe	mm	700	750	800	800	830
Energetische Daten
Energieeffizienzklasse		C	C
Gewichte
Gewicht gefüllt	kg	401	519	754	1212	840
Gewicht leer	kg	101	119	154	212	190

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

Kundendienst –

Dr.-Stiebel-Str. 33, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantieerklärung und Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Endkunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern des Endkunden sind durch unsere Garantie nicht berührt. Die Inanspruchnahme dieser gesetzlichen Gewährleistungsrechte ist unentgeltlich. Diese Rechte werden durch unsere Garantie nicht eingeschränkt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Auf Ersatzteile wird über die gesetzliche Gewährleistung hinaus keine Garantie gegeben.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einstellung, Einregulierung, Bedienung, Verwendung oder unsachgemäßem Betrieb auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Der freie Zugang zu dem Gerät muss durch den Endkunden sichergestellt werden. Solange eine ausreichende Zugänglichkeit (Einhaltung der Mindestabstände gemäß Bedienungs- und Installationsanleitung) zu dem Gerät nicht gegeben ist, sind wir zur Erbringung der Garantieleistung nicht verpflichtet. Etwaige Mehrkosten, die durch den Gerätestandort oder eine schlechte Zugänglichkeit des Gerätes bedingt sind bzw. verursacht werden, sind von der Garantie nicht umfasst.

Unfrei eingesendete Geräte werden von uns nicht angenommen, es sei denn, wir haben der unfreien Einsendung ausdrücklich zugestimmt.

Die Garantieleistung umfasst die Prüfung, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten; bei steckerfertigen Geräten behalten wir

uns jedoch vor, stattdessen auf unsere Kosten ein Ersatzgerät zu versenden.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere Gewalt oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt. Diese Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme solcher gesetzlichen Rechte ist unentgeltlich.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantle für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt. Solche gesetzlichen Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme dieser gesetzlichen Rechte ist unentgeltlich.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Garantiegeber

Stiebel Eltron GmbH & Co. KG

Dr.-Stiebel-Str. 33, 37603 Holzminden

▶ Wenn auf dem Gerät eine durchgestrichene Mülltonne abgebildet ist, bringen Sie das Gerät zur Wiederverwendung und Verwertung zu den kommunalen Sammelstellen oder Rücknahmestellen des Handels.

Dieses Dokument besteht aus recyclebarem Papier.

- Entsorgen Sie das Dokument nach dem Lebenszyklus des Gerätes gemäß den nationalen Vorschriften.

Entsorgung innerhalb Deutschlands

▶ Überlassen Sie die Transportverpackung dem beim Fachhandwerk bzw. Fachhandel von uns eingerichteten Rücknahme- und Entsorgungssystem.
▶ Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme (z. B. die kommunale Sammlung „gelbe Säcke“ / „gelbe Tonne“) in Deutschland.
▶ Geräte aus privaten Haushalten, die unter das Elektro- und Elektronikgerätegesetz (ElektroG) fallen, können Sie kostenlos bei kommunalen Sammelstellen oder Rücknahmestellen des Handels abgeben.
▶ Geben Sie Batterien an den Handel oder an von öffentlich-rechtlichen Entsorgungsträgern eingerichteten Rückgabestellen (z. B. Schadstoffmobile und Recyclinghöfe) zurück.

Entsorgung außerhalb Deutschlands

▶ Entsorgen Sie die Geräte und Materialien nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

▶ Replace the signal anode if it becomes depleted. Beachten Sie dabei den maximalen Übergangswiderstand 0,3 Ω zwischen Schutzanode und Behälter.

1 Transportbeveiliging

Verbruiksindicator signaalanode

14. Technische gegevens

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden | Germany

[e-mail] | www.stiebel-eltron.com
