BEDIENUNGSANLEITUNG BARM6 CHAMBERLAIN
| BARS1 | BARS3 | BARM6 | BARL6 | |

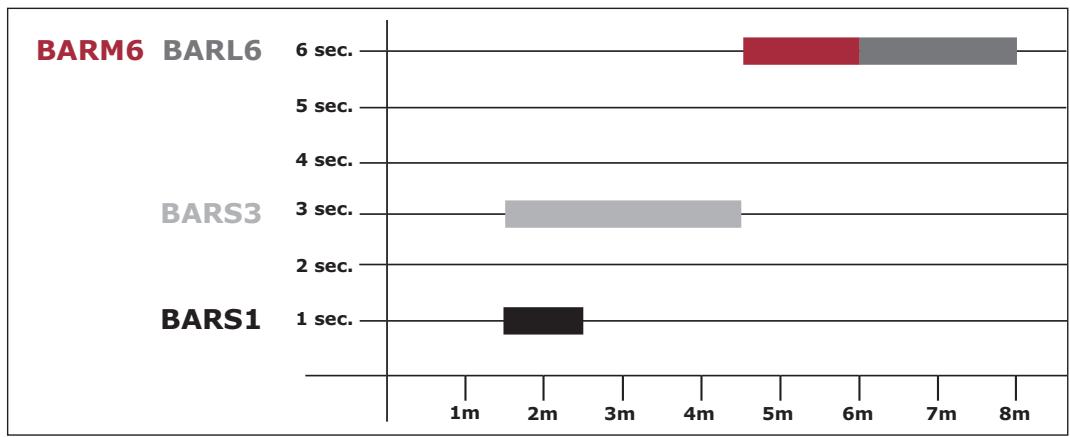

| Öffnungsszeit (Sekunden) | 1 | 3 | 6 | 6 |
| Schließzeit (Sekunden) | 1 | 3 | 6 | 6 |
| Max. Länge* gerader Balken max.(mm) | 2500 | 4500 | 6000 | 8000 |
| Max. Länge* 90° Knickbalken max.(mm) | - | 3200 | - | - |
| Max. Länge* 180° Faltbalken max.(mm) | - | 3020 | - | - |
| Einschaltdauer (%) | 100 | 100 | 100 | 100 |
| erlaubte Zyklen pro Tag (ca.) | 900 | 400 | 200 | 200 |
| Garantie (Jahre) | 2 | 2 | 2 | 2 |
| Spannung (V) | 220-240 | 220-240 | 220-240 | 220-240 |
| Frequenz (Hz) | 50 | 50 | 50 | 50 |
| Stromaufnahme nominal (A) | 1 | 1 | 1 | 1 |
| Leistungsaufnahme (W) | 100 | 120 | 120 | 120 |
| Motorspannung (V) | 230 | 230 | 230 | 230 |
| Motordrehzahl (rpm) | 933 | 933 | 933 | 933 |
| Kondensatorsträrke (μF) | 9+9 | 9+9 | 9+9 | 9+9 |
| Schutzart Gehäuse (IP) | 45 | 45 | 45 | 45 |
| Schutzart Steuerung (IP) | 56 | 56 | 56 | 56 |
| Temperaturbereich (°C) | -25°/75° | -25°/75° | -25°/75° | -25°/75° |
| Kühlventilator für Motor | - | ja | ja | ja |
| Temperaturschutz Motor (°C) | 140 | 140 | 140 | 140 |
| Gehäuse: | ||||
| Breite Türseite (mm) | 325 | 325 | 325 | 325 |
| Tiefe (mm) | 282 | 282 | 282 | 282 |
| Höhe (mm) | 930 | 930 | 930 | 930 |
| Drehpunkt (mm) | 830 | 830 | 830 | 830 |
| Gehäusefarbe Standard | RAL2003 | RAL2003 | RAL2003 | RAL2003 |
| Gewicht mit Verpackung (kg) | 60 | 60 | 60 | 60 |

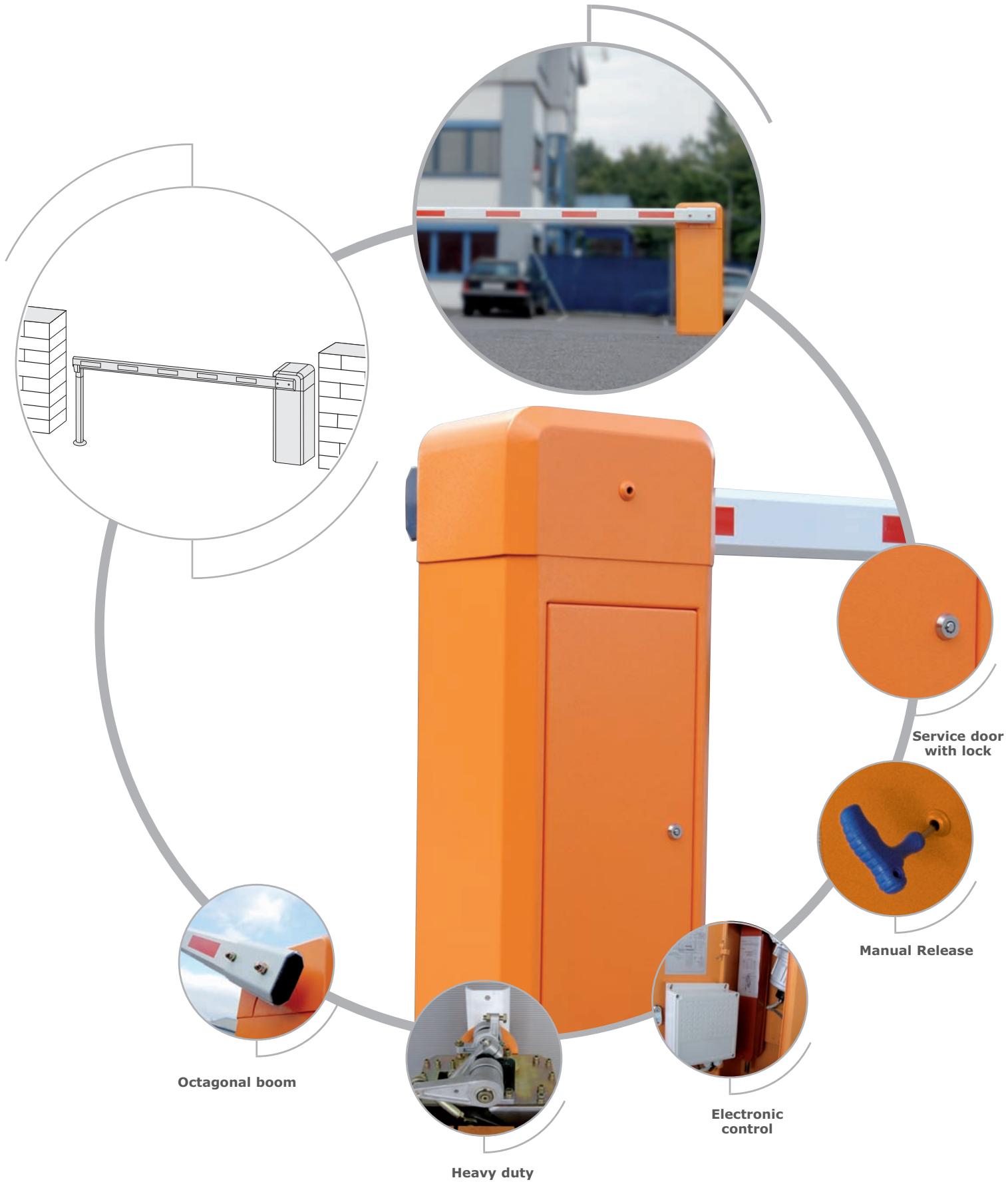

Modelle und Ausstattung
| Modell | Antriebs einheit | U-Schiene (2x) | Verbundanker | Service Tür | Steuerung | Endschafter (optisch) | Entriegelung (manuell) | Entriegelung Schlüssel | Radio | Funkverbindungskabel | Anzahl der Kartons |
| BARS1 | ● | ● | 4x | ● | ● | ● | ● | 1x | - | ● | 1 |
| BARS3 | ● | ● | 4x | ● | ● | ● | ● | 1x | - | ● | 1 |
| BARM6 | ● | ● | 4x | ● | ● | ● | ● | 1x | - | ● | 1 |
| BARL6 | ● | ● | 4x | ● | ● | ● | ● | 1x | - | ● | 1 |
*BARL6 Serie erhältlich Ende 2008
Zubehör
| BAR-BM3* | BAR-BM4* | BAR-BM6* | BAR-BM8* | BAR-B90* | BAR-B180* | BAR-H2 | |
| Balken | Balken | Balken | Balken | 90° Balken | 180° Balken | Balkenhalter | |
| Auslieferungsgröße (mm) | 3000 | 4500 | 6000 | 8000 | 3200 | 3000 | - |
| Profiltyp | achtkant | achtkant | achtkant | achtkant | achtkant | achtkant | achtkant |
| Höhe x Breite (mm) | 100 x 45 | 100 x 45 | 100 x 45 | 100 x 45 | 100 x 45 | 100 x 45 | 770-810 |
| Gewicht (kg /m) | 0.9 - 1.05 | 0.9 - 1.05 | 0.9 - 1.05 | 0.9 - 1.05 | 0.9 - 1.06 | 0.9 - 1.07 | 1.5 |
| Passend für: | |||||||
| BARS1 | ● | ||||||
| BARS3 | ● | ● | ● | ● | |||
| BARM6 | ● | ● | |||||
| BARL6 | ● | ● |
- Schrankenlänge ist nicht gleich Absperrbreite der Fahrbahn.
Gelieferte Balkenlänge kann 20mm abweichen
9A6811 Rev.B
Barrier
Technical Data
| BARS1 | BARS3 | BARM6 | BARL6 | |
| Opening Time (Seconds) | 1 | 3 | 6 | 6 |
| Closing Time (Seconds) | 1 | 3 | 6 | 6 |
| Max. Length Straight Boom (mm) | 2500 | 4500 | 6000 | 8000 |
| Max. Length 90° Folding Boom (mm) | - | 3200 | - | - |
| Max. Length 180° Folding Boom (mm) | - | 3020 | - | - |
| Duty Rating (%) | 100 | 100 | 100 | 100 |
| Max. Cycles per Day | 900 | 500 | 200 | 200 |
| Warranty (Years) | 2 | 2 | 2 | 2 |
| Voltage IN (V) | 220-240 | 220-240 | 220-240 | 220-240 |
| Frequency (Hz) | 50 | 50 | 50 | 50 |
| Consumption Nominal (A) | 1 | 1 | 1 | 1 |
| Power (W) | 100 | 120 | 120 | 120 |
| Motor Voltage (V) | 230 | 230 | 230 | 230 |
| Motor RPM (rpm) | 933 | 933 | 933 | 933 |
| Capacitor (μF) | 9+9 | 9+9 | 9+9 | 9+9 |
| Rating of Housing (IP) | 45 | 45 | 45 | 45 |
| Rating Control Board Box (IP) | 56 | 56 | 56 | 56 |
| Temp. Range (°C) | -25°/75° | -25°/75° | -25°/75° | -25°/75° |
| Cooling Fan for Motor | - | yes | yes | yes |
| Overheat ProtectionMotor (°C) | 140 | 140 | 140 | 140 |
| Housing: | ||||
| Width Door Side (mm) | 325 | 325 | 325 | 325 |
| Depth (mm) | 282 | 282 | 282 | 282 |
| Height (mm) | 930 | 930 | 930 | 930 |
| Pivot Point / Bar Height (mm) | 830 | 830 | 830 | 830 |
| Housing Color Standart (RAL) | 2003 | 2003 | 2003 | 2003 |
| Weight with Transport Box (kg) | 60 | 60 | 60 | 60 |
Model & carton content chart
