Produkttyp	Smartphone-Gimbal-Stabilisator
Modell	Steady Butler Mobile 3 SE
Marke	Rollei
Abmessungen (zusammengeklappt)	ca. 7,5 x 3,5 x 2,8 Zoll
Abmessungen (ausgeklappt)	ca. 11,8 x 5,1 x 3,9 Zoll
Gewicht	330 g (0,73 Pfund)
Akkukapazität	2000 mAh
Ladezeit	2,5 Stunden
Akku-Laufzeit	Bis zu 8 Stunden
Kompatibilität	Smartphones bis zu 3,5 Zoll Breite und 250 g Gewicht
Konnektivität	Bluetooth 5.0
Stabilisierungsachsen	3-Achsen (Schwenken, Neigen, Rollen)
Materialien	Aluminiumlegierung und ABS-Kunststoff
Bedienelemente	Joystick, Modustaste, Aufnahmetaste, Auslöser
Besondere Merkmale	Objektverfolgung, Zeitraffer, Panorama, Follow-Modus
Enthaltenes Zubehör	Stativ, USB-C-Kabel, Tragetasche
Kompatible Apps	Rollei Steady Butler App (iOS/Android)
Sprachen	EN, DE, FR, ES, IT, usw.
Garantie	2 Jahre

Häufig gestellte Fragen - Steady Butler Mobile 3 SE ROLLEI

Wie verbinde ich mein Telefon mit dem Gimbal?

Öffnen Sie die Rollei Steady Butler App, aktivieren Sie Bluetooth auf Ihrem Telefon und schalten Sie das Gimbal ein. Die App erkennt das Gerät automatisch. Folgen Sie den Anweisungen auf dem Bildschirm, um die Kopplung abzuschließen.

Kann ich das Gimbal ohne die App verwenden?

Ja, Sie können das Gimbal im Basismodus ohne App nur zur Stabilisierung verwenden. Fortgeschrittene Funktionen wie Objektverfolgung und Zeitraffer erfordern jedoch die App.

Welches maximale Telefongewicht wird unterstützt?

Das Gimbal unterstützt Smartphones bis zu 250 Gramm und einer Breite von bis zu 3,5 Zoll.

Wie lange dauert das Aufladen des Akkus?

Das vollständige Aufladen des Akkus über USB-C dauert ca. 2,5 Stunden. Es bietet bis zu 8 Stunden Nutzung.

Verfügt das Gimbal über ein Stativgewinde?

Ja, es verfügt über ein eingebautes 1/4-Zoll-Stativgewinde an der Basis, und ein kleines abnehmbares Stativ ist im Lieferumfang enthalten.

Kann ich es für Live-Streaming verwenden?

Absolut. Das Gimbal funktioniert mit den meisten Live-Streaming-Apps, wenn es über Bluetooth verbunden ist. Verwenden Sie die Aufnahmetaste, um die Aufnahme zu starten/stoppen.

Wie kalibriere ich das Gimbal?

Legen Sie das Gimbal auf eine ebene Fläche, halten Sie die Modustaste 3 Sekunden gedrückt, bis die LED blinkt, und drehen Sie das Gimbal dann in einer Achterbewegung, wie in der Anleitung beschrieben.

Ist das Gimbal wasserdicht?

Nein, das Gimbal ist nicht wasserdicht. Vermeiden Sie Regen oder Spritzwasser. Lagern Sie es an einem trockenen Ort.

Was soll ich tun, wenn das Gimbal nicht richtig ausbalanciert ist?

Stellen Sie sicher, dass Ihr Telefon mittig auf der Klemme sitzt und das Gewichtslimit nicht überschreitet. Kalibrieren Sie das Gimbal gemäß dem Kalibrierungsverfahren im Handbuch neu.

Kann ich das Gimbal während der Nutzung aufladen?

Ja, es unterstützt Passthrough-Laden über den USB-C-Anschluss, aber es wird empfohlen, es vor der Benutzung aufzuladen, um die beste Leistung zu erzielen.

BEDIENUNGSANLEITUNG Steady Butler Mobile 3 SE ROLLEI

Rollei

Inhalt

Vor dem ersten Gebrauch 4

Zeichenerklärung 4

Lieferumfang. 4

Produktübersicht. 5

Installationsanweisung 6

Aufladen 8

Befestigen des Smartphones....9

Steuerung 10

Arbeitsmöglichkeiten 11

Technische Daten 12

Haftungsausschluss....14

Warnhinweise 14

Sicherheitshinweise....15

Warnung hinsichtlich des Akkus 17

Entsorgung 18

Konformität. 19

Content

Vor dem ersten Gebrauch

Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

Zeichenerklärung

Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem Gimbal, dem Netzteil oder auf der Verpackung verwendet.

Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgeblichen Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Mit diesem Zeichen gekennzeichnete Produkte werden mit Gleichstrom betrieben.

Lieferumfang

• Gimbal
• Mini-Stativ
• USB-C-Kabel
• Handschlaufe
  • Bedienungsanleitung

1 Smartphone-Halterung
2 Mittelarm
3 Neigemotor
4 Klapphalterung
5 Vertikalarm
6 Schwenkmotor
7 Zoom-Schieber
8 Griff
9 Akkustandanzeige
10 1/4"-Schraubgewinde
11 Ladeanschluss (USB-C)

12 Modus-LEDs (4 Stück)
13 Modus-Taste | Zentrieren | Gesichts-/Objektverfolgung
14 Ein-/Aus-Taste | Hoch-Quer-Wechsel | Kamera-/Video-Wechsel | Front-/Rückkamera-Wechsel
15 Joystick
16 Bluetooth ^® 1)-LED
17 Schlaufenöse
18 Auslöser
19 Klapphalterung
20 Gleitarm
21 Rollmotor

Installationsanweisung

Laden Sie die Rollei App „Rollei Smart Gimbal 2“ direkt aus dem App Store oder Google Play Store und installieren Sie sie auf Ihrem Smartphone. Die App unterstützt iOS 12.0 oder höher und Android 6.0 oder höher.

Verbindung mit dem Smartphone

1. Aktivieren Sie Bluetooth ^®1) an Ihrem Smartphone.
2. Schalten Sie den Steady Butler Mobile 3 SE ein.
3. Öffnen Sie die „Rollei Smart Gimbal 2“-App und suchen Sie die verfügbaren Bluetooth ^®1 -Geräte. Wählen Sie den Gimbal aus, die Verbindung wird automatisch hergestellt.

Drücken Sie den Auslöser [18] und die Ein-/Aus-Taste [14] gleichzeitig, setzt sich die Bluetooth ^®1) -Verbindung zurück und trennt das aktuelle Smartphone. So kann schnell ein neues Smartphone verbunden werden.

Hinweis: Dieses Produkt funktioniert grundlegend auch ohne App. Wenn Sie weitere Funktionen nutzen möchten (wie Zoom, Panorama, Verfolgung und Zeitraffer), müssen Sie die App herunterladen.

Installationsanweisung

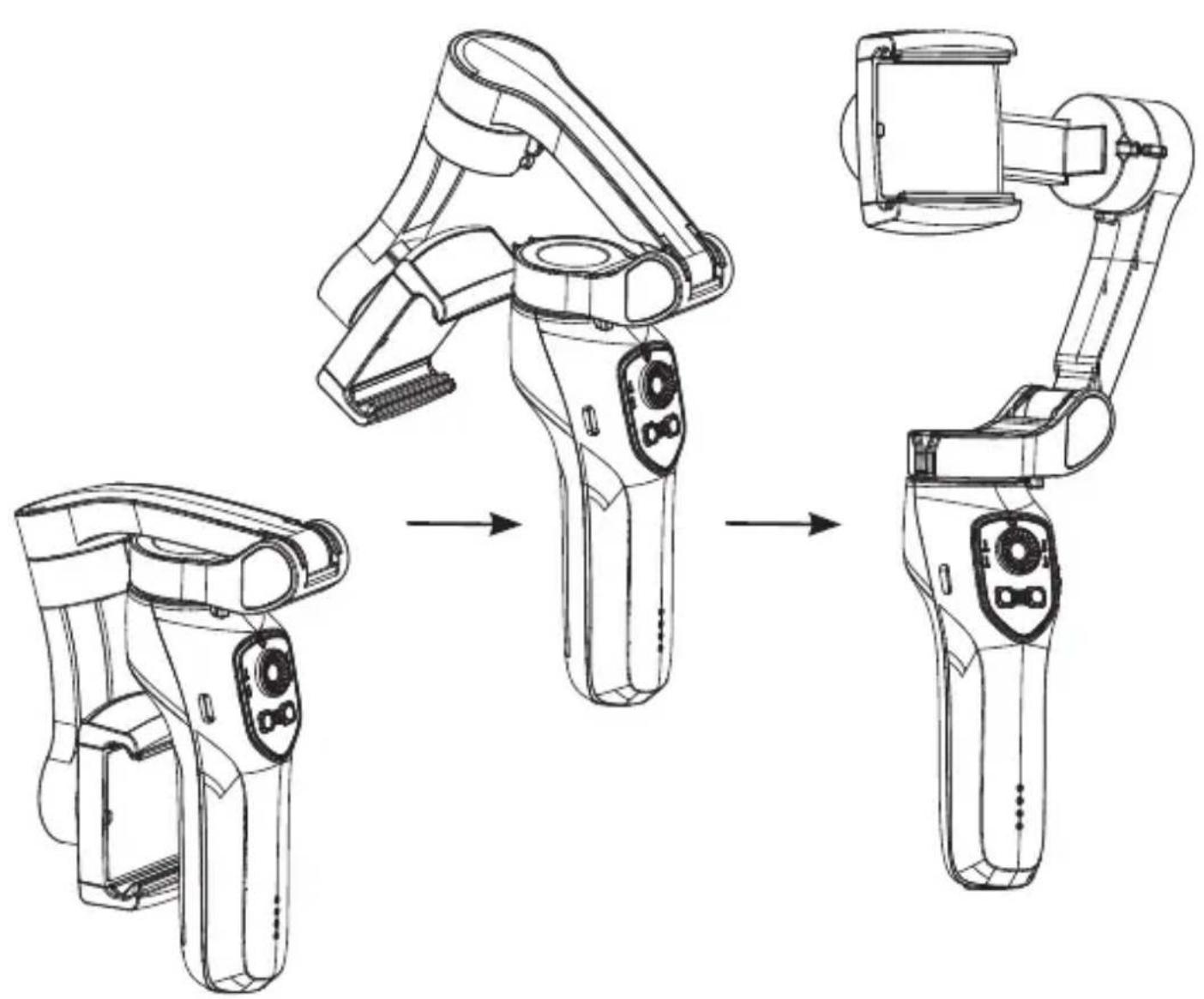

Falten und Aufklappen

Ausklappen:

• Gimbal am Gelenk ausklappen bis zur Fixierung.

Einklappen:

• Gimbal am Gelenk einklappen.
- Arm am Griff in der Klapphalterung einrasten.

Der Akku muss vollständig aufgeladen sein, bevor das Gerät zum ersten Mal verwendet wird. Die Ladezeit beträgt etwa 80 Minuten, sofern das Gerät direkt von einer Netzsteckdose und einem Adapter mit einem Output von 5,0 V = 2,0 A (nicht im Lieferumfang) aufgeladen wird.

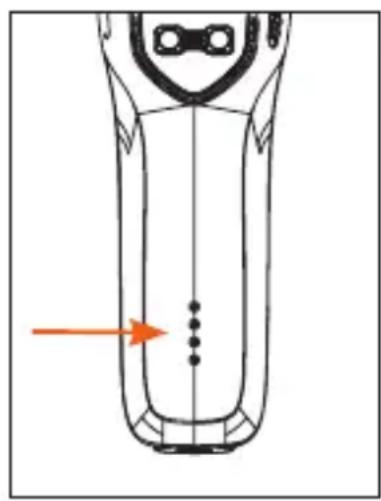

Akkustandanzeige

• Erste LED-Leuchte blinkt bedeutet:
  Akku 0–25 % geladen.
• Erste LED-Leuchte an, zweite blinkt, bedeutet: Akku 25–50 % geladen.
• Zwei LED-Leuchten an, dritte blinkt, bedeutet: Akku 50–75 % geladen.
• Drei LED-Leuchten an, vierte blinkt, bedeutet: Akku 75–99 % geladen.
• Alle vier LED-Leuchten an bedeutet: 100 % geladen.

Beim Aufladen blinkt die Akkustandanzeige [9]. Ist der Ladevorgang beendet, leuchten alle LEDs.

Dieses Produkt unterstützt schnelles Aufladen, wir empfehlen zum Aufladen des Gimbals die Verwendung eines Adapters mit Output 5,0 V—2,0 A. Eine Nutzung während des Ladevorgangs ist möglich.

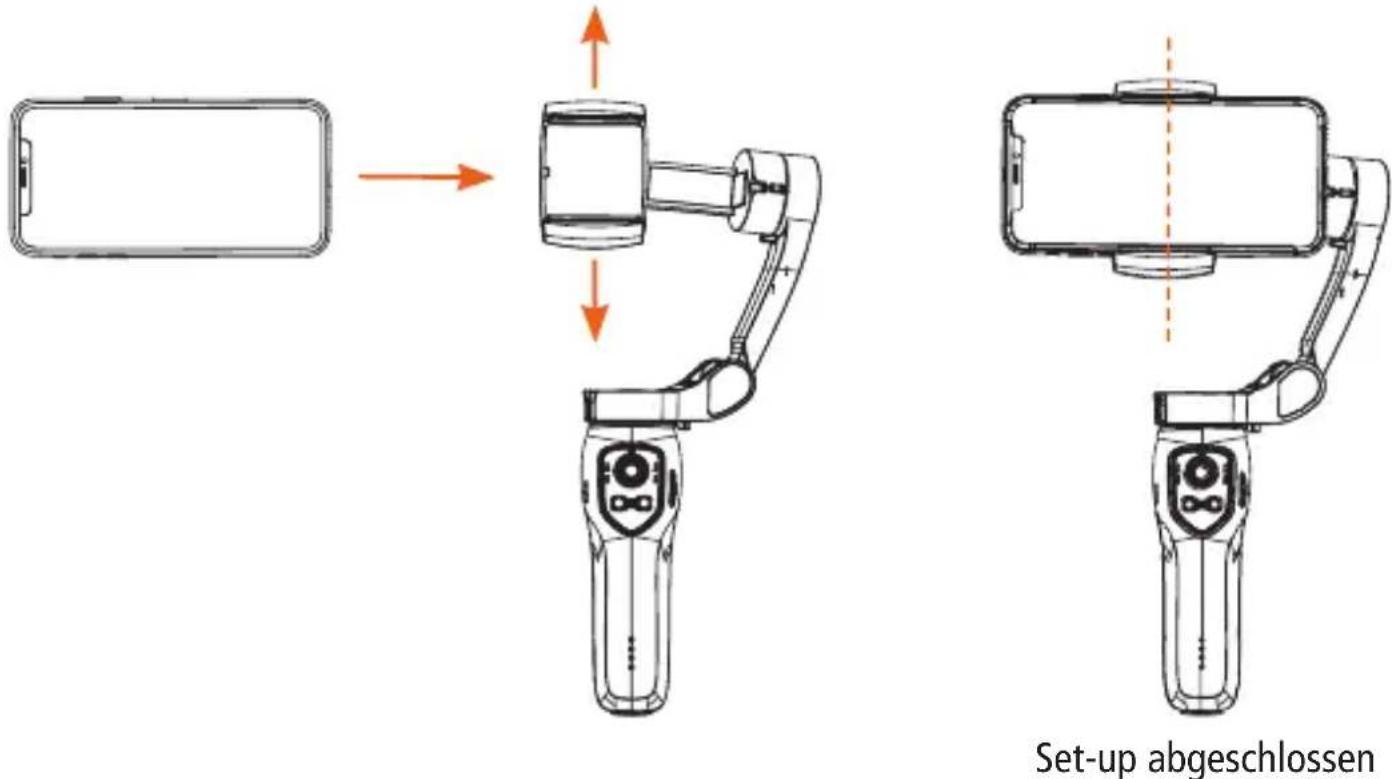

Befestigen des Smartphones

Dieses Produkt unterstützt das Einschalten ohne Smartphone und ermöglicht es, das Smartphone auch während der Benutzung zu entfernen, z. B. wenn Sie angerufen werden. Setzen Sie das Smartphone wie folgt ein:

• Legen Sie eine Seite des Smartphones in die Smartphone-Halterung [1].
• Drücken Sie den oberen Teil des Halters nach oben, um die Smartphone-Halterung zu vergrößern und drücken Sie dann das Smartphone in die Halterung.
• Stellen Sie sicher, dass das Smartphone korrekt eingesetzt ist und nicht herausfallen kann.

BEACHTEN SIE:

Die Home-Taste des Smartphones sollte zum Motor der Neigeachse zeigen. Stellen Sie bitte ebenfalls sicher, dass das Smartphone fest sitzt, um Vibrationen oder Ruckeln des Gimbals zu verhindern. Sollte ein Teil des Gimbals in der Aufnahme erscheinen, so schieben Sie das Smartphone leicht vom Neigemotor weg, bis der Gimbal nicht mehr im Bild zu sehen ist.

Wir empfehlen dringend, die Smartphone-Hülle zu entfernen.

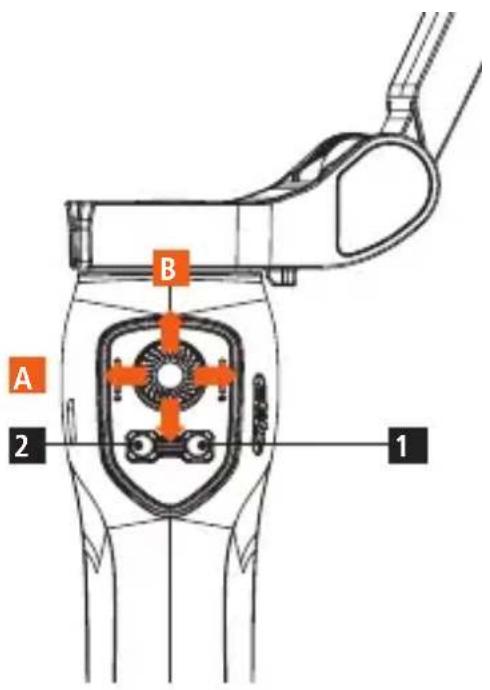

Steuerung

Ein-/Aus-Taste [1]

• AN: Eine Sekunde gedrückt halten, bis die LEDs leuchten und ein Signalton ertönt.
- AUS: Eine Sekunde gedrückt halten, bis die LEDs aus sind und ein Signalton ertönt. Der Gimbal fährt automatisch in Faltposition zurück.
- Einmal drücken: Hoch-Querformatwechsel.
- Zweimal drücken: Wechsel von Foto- und Videomodus*.
- Dreimal drücken: Wechsel von Rück- auf Frontkamera*.

Modus-Taste [2]

Drücken Sie die Modus-Taste, um zwischen den verschiedenen Modi umzuschalten.

• Alle folgen (AF): Neigeachse und Schwenkachse folgen allen Bewegungen. Die Rollachse bleibt blockiert.
• Schwenkfolge (HF): Neigeachse und Rollachse sind beide gesperrt, Schwenkachse folgt der Bewegung.
• Alles gesperrt (LF): Das Smartphone bleibt in seiner gegenwärtigen Ausrichtung/Position.
• First-Person-Ansicht (FPV): Schwenk-, Neige- und Rollachse folgen der Bewegung des Griffs.
• Zweimal drücken: In Ausgangsposition zurückkehren.
• Dreimal drücken: Face- bzw. Gegenstandsverfolgung öffnen.

Joystick [A/B]

• Schwenken rechts/links [A]
- Neigen oben/unten [B]

Auslöser [3]

• Foto machen oder Videoaufnahme starten/stoppen
• In der App kann zwischen Foto- und Videomodus gewechselt werden * nur mit der Smart Gimbal 2 App möglich.

Arbeitsmöglichkeiten

Normal:

- Halten Sie den Gimbal senkrecht. Funktioniert im Hoch- und Querformat

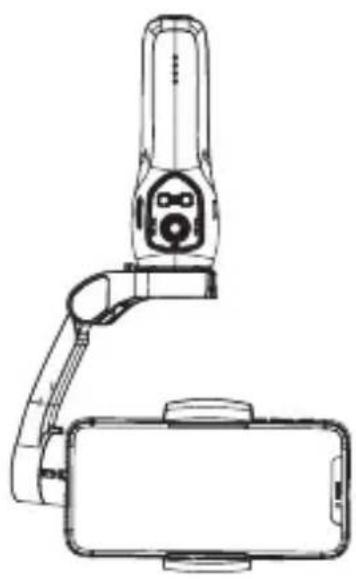

- Halten Sie den Gimbal kopfüber, um in den Boden-Modus zu gelangen, um Bilder aus niedriger Position aufzunehmen.

- Drehen Sie den Gimbal um 90° nach rechts oder links, um vom aufrechten in den Seitengriffmodus zu wechseln. Funktioniert im Hoch- und Querformat.

Maximale Nutzlast 280 g

Arbeitstemperatur 0°C – 40C°

Steuerbarer Neigungswinkel + 30° / - 30°

Steuerbarer Rollwinkel + 90° / - 90°

Kontrollierbarer Schwenkwinkel + 240° / - 100°

Arbeitsspannung 3,4 – 4,2 V (Standard 3,7 V)

Frequenzband 2,402 GHz – 2,480 GHz

Maximale Sendeleistung 7 dBm

Kompatibles Smartphone

iPhone* 13 / Mini / Pro / Pro Max

iPhone* 12 / Mini / Pro / Pro Max

Samsung Galaxy S22 / + / Ultra

Samsung Galaxy S21 / + / Ultra

Huawei P50 Pro

Huawei P40 / Lite / Pro

und andere Smartphones mit einer Breite von

55 – 90 mm (max. Gewicht 280 g)

Diagonal: ≥ 180 mm

Dicke: 55 – 90 mm

Tiefe: ≥ 9,5mm

Technische Daten

Betriebsstrom 150 – 3.000 mA (Standard 1.500 mA)
Aufladezeit	80 Minuten (bei Nutzung eines Adapters mit 5,0 V / 2,0 A)
Batteriekapazität 2.000 mAh
Betriebszeit 4,5 – 5 Stunden
App Ja
Ladestrom 5,0 V	==2,0 A
Maße	Auseinandergeklappt: 260 x 130 x 88 mmZusammengeklappt: 152 x 110 x 46,6 mm
Gewicht 355 g
Lieferumfang	Steady Butler Mobile 3 SE, Mini-Stativ, USB-C-Kabel, Handschlaufe, Bedienungsanleitung

Änderungen von Design und technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung. Smartphones nicht im Lieferumfang enthalten.

* „iPhone“ ist ein getra gene Marke der Apple Inc.

1) Die Bluetooth®-Wortmarke und Logos sind eingetragene Waren zeichen der Bluetooth® SIG, Inc. und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber. Smartphones nicht im Lieferumfang enthalten.

1. Bitte installieren und nutzen Sie das Produkt gemäß dem Handbuch!
2. Vergewissern Sie sich, dass der Gimbal und das Smartphone fest miteinander verbunden sind, bevor Sie das Gerät einschalten!
3. Halten Sie den Akku von Feuer und anderen Hitzequellen fern!
4. Jegliche illegalen Verwendungszwecke sind während der Nutzung dieses Gerätes untersagt. Die Nutzer sind für ihr eigenes Verhalten hinsichtlich des Kaufs und der Nutzung der Produkte selbst verantwortlich.
5. Bei Modifizierung oder Schäden durch unsachgemäße Nutzung entfallen alle Garantieansprüche.

Warnhinweise

• Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht mit nassen/feuchten Händen und tauchen Sie es nicht unter Wasser.
• Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt nicht im Regen oder in nassen Umgebungen.
• Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zugführer während der Fahrt mit diesem Produkt. Der Fahrer kann geblendet werden und so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht werden könnte.
• Explosionsgefahr! Nutzen Sie das Gerät nicht in der Nähe von brennbaren Gasen oder Flüssigkeiten.
• Halten Sie das Gerät von Kindern fern.
• Bitte lassen Sie das Produkt von einem autorisierten Kundendienst überprüfen, falls ein Problem auftritt. Es ist Ihnen nicht gestattet, das Produkt bei Fehlfunktionen zu demontieren. Andernfalls erlischt Ihre Garantie.

Bestimmungsgemäßer Gebrauch

Der Gimbal darf ausschließlich dazu verwendet werden um Fotos und Videos aufzunehmen. Er eignet sich nur für den privaten und nicht für den gewerblichen Gebrauch. Sie dürfen den Gimbal nur wie in der Bedienungsanleitung beschrieben verwenden. Jeder darüber hin ausgehende Gebrauch gilt als nicht bestimmungsgemäßer Gebrauch und kann Sachschäden und Datenverlust verursachen. Hersteller oder Händler übernehmen keine Haftung für Schäden infolge einer unsachgemäßen oder falschen Verwendung.

Gefahr durch elektrischen Strom!

Fehlerhafte elektrische Installationen oder eine übermäßige Netzspan nung können Stromschlag verursachen.

• Schließen Sie den Gimbal nur dann an, wenn die Netzspannung der USB Buchse mit den Angaben auf dem Typenschild überein stimmt.
• Den Gimbal nur an eine leicht zugängliche Steckdose anschließen, damit Sie ihn bei Problemen schnell vom Netz trennen können.
• Verwenden Sie den Gimbal nicht, wenn es sichtbar beschädigt ist oder wenn das Kabel defekt sind.
• Wenn der Gimbal oder das Zubehör beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht bzw. repariert werden, um Gefährdungen zu venneiden.
• Das Gehäuse darf nicht geöffnet und Reparaturen dürfen ausschließlich von einem Fachmann ausgeführt werden. Wenden Sie sich hierzu an eine Fachwerkstatt. Bei Reparaturen durch den Benutzer, unsachgemäßem Anschluss oder Fehlbedienung werden jegliche Haftung und alle Gewährleistungsansprüche aus geschlossen.

• Den Gimbal oder das Kabel nicht in Wasser oder andere Flüssig keiten eintauchen.

• Berühren Sie den Gimbal niemals mit nassen Händen.

• Stellen Sie keine Gegenstände mit offenen Flammen, z. B. Kerzen, oder Gegenstände mit Flüssigkeit gefüllt, z. B. eine Vase, auf das Produkt.
• Gimbal und Kabel von offenen Flammen und heißen Oberflächen fernhalten.
• Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt.
• Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.
• Den Gimbal nie so aufbewahren, dass es in eine Wanne oder ein Waschbecken fallen könnte.
• Niemals ein elektrisches Gerät berühren, welches in Wasser gefallen ist.
• Den eingebauten Akku nicht starker Wärme aussetzen, etwa durch Sonneneinstrahlung oder Feuer, usw. Brand- und Explosionsgefahr.
• Wenn Sie den Gimbal länger nicht benutzen oder wenn eine Gerätestörung auftritt, das Gerät unbedingt ausschalten.

ACHTUNG! Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten (z. B. teilweise Behinderte, ältere Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten) oder mangelnder Erfahrung und Know-how (z. B. ältere Kinder).

• Dieser Gimbal kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Know-how benutzt werden, sofern diese beaufsichtigt werden oder eine Anleitung zur sicheren Verwendung des Gimbals erhalten haben und die sich aus dem Gebrauch entstehenden möglichen Gefahren verstehen. Kinder dürfen mit dem Gimbal nicht spielen. Der Gimbal darf von Kindern nicht gereinigt oder gepflegt werden. Halten Sie Kinder unter acht Jahren vom Gimbal fern.
• Stecken Sie keine Gegenstände in den Gimbal.
• Den Gimbal während des Betriebs nicht unbeaufsichtigt lassen.

Sicherheitshinweise

• Den Gimbal nicht an der Kante oder am Rand einer Arbeitsfläche ablegen. • Setzen Sie den Gimbal nicht zu hohen Temperaturen aus (bspw. Heizungswärme). Gießen Sie niemals Flüssigkeiten auf den Gimbal.
• Den Gimbal zur Reinigung nicht in Wasser eintauchen und keinen Dampfreiniger verwenden. Der Gimbal könnte ansonsten beschä digt werden.
• Den Gimbal nicht benutzen, wenn sich an Bauteilen Risse oder Sprünge zeigen oder sich Bauteile verformen. Beschädigte Teile nur durch Original-Ersatzteile ersetzen.
• Eine Beschädigung der Elektronik oder von Zubehörteilen durch externe Einflüsse wie Schlag, Herabfallen oder sonstige Einwir kungen fallen nicht unter die Garantie und eine Reparatur ist kostenpflichtig.

Warnung hinsichtlich des Akkus

Demontieren, schlagen oder durchstecken Sie den Akku nicht, achten Sie darauf, den Akku nicht kurzuschließen. Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus. Verwenden Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt. Immer über das System aufladen. Falls der Akku durch einen falschen Typen ersetzt wird, besteht Explosionsgefahr.

• Halten Sie den Akku von Kindern fern.
• Akkus können explodieren, wenn sie einem offenen Feuer ausge setzt werden. Werfen Sie Akkus nie ins Feuer.
• lauschen Sie Akkus nie selber aus; überlassen Sie dem Händler diese Aufgabe.
• Entsorgen Sie verbrauchte Akkus gemäß den örtlichen Vorschriften.
• Vor der Entsorgung des Gerätes ist der Akku zu entnehmen und gesondert zu entsorgen.

Achtung: Der Akku darf nicht eigenständig ausgewechselt werden!

Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen (anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen).

Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Batterien und Akkus dürfen nicht in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, unabhängig davon, ob sie Schadstoffe* enthalten oder nicht, einer umweltgerechten Entsorgung zuzuführen. Akkus und Batterien sind deshalb mit dem nebenstehenden Zeichen versehen. Informieren Sie sich hierzu bei Ihrem Händler, oder wenden Sie sich an Rückgabe- und Sammelstellen in Ihrer Gemeinde.

*gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

Konformität

Hiermit erklärt die Rollei GmbH & Co. KG, das der Funkanlagentyp „Rollei Steady Butler Mobile 3 SE“ der Richtlinie 2014/53/EU entspricht.

2011/65/EG RoHs-Richtlinie

2014/53/EU RED-Richtlinie

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: www.rollei.de/egk/steadybutler3se

Rollei GmbH & Co. KG

In de Tarpen 42

D-22848 Norderstedt

Deutschland

Before First Use

Rollei GmbH & Co. KG

In de Tarpen 42

D-22848 Norderstedt

Germany

Rollei

Rollei GmbH & Co. KG

In de Tarpen 42

D-22848 Norderstedt

Service Hotline:

[phone]

/rollei.foto.de

@rollei_de

Item No.: 22946
