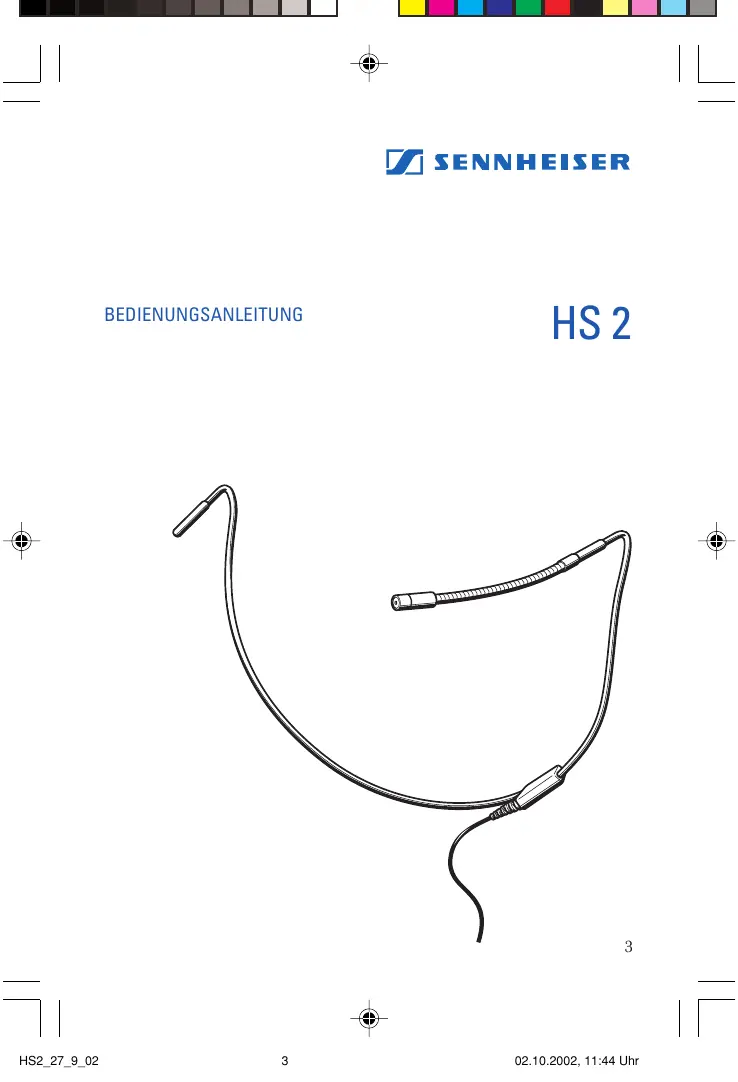

BEDIENUNGSANLEITUNG HS2 SENNHEISER

BEDIENUNG SANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D'EMPLOI

ISTRUZIONI PER L'USO

Bedienungsanleitung 3

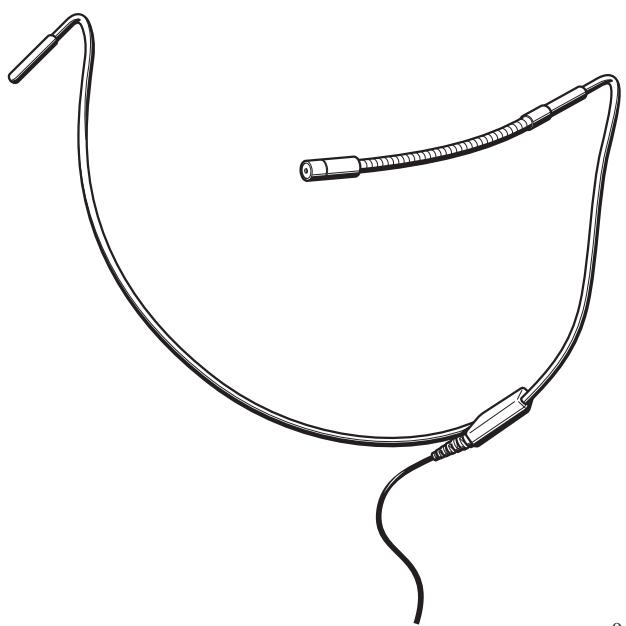

HS 2 ist ein Kopfbügelmikrofon mit Stahladerkabel und Spezialstecker. Das Kondensatormikrofon mit Kugelcharakteristik genegt hochsten Ansprüchen an Klangqualität und Robustheit. Es ist für Gesang- und Sprachübertragung in allen Bereichen der Übertragungstechnik geeignet.

HS2 (anthrazit): Art.-Nr. 05336
HS 2-1 (beige): Art.-Nr. 05337

Merkmale

Der Frenzgang ist optimiert für Nahbesprechung. Feintuning ist durch Zubehör möglich.

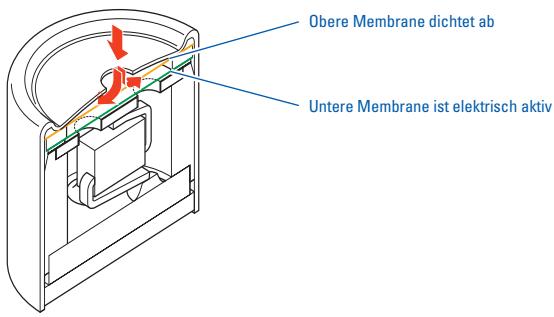

Weitgehend unempfindlich gegen Schweibeintritt durch den Einsatz der patentierten Tandemembrane. Diese Konstruktion besteht aus zwei Einzelmembranen, je eine auf jeder Seite des Membranringes. Die andere ist elektrisch aktiv und bildet mit der Gegenelektrode den kapazitäten Schallwandler. Die obere Membrane ist passiv und dichtet das Mikrofon gegen Schweuß ab. Die dauerhafte Abdichtung zum Gehäuse wird durch einen Silikonring gewährleistet.

Höhenanhebung durch aufsteckbare Kappen

Als Zubehör zu Ihr dem Mikrofon sind zwei unterscheidlich lange Aufsteckkappen erhältlich. Mit diesen Kappen{lsst sich die Hohenübertragung beeinflussen.

Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf.

Beachten Sie das Frequenzdiagramm auf der Seite 38.

▶ Kurze Aufsteckkappe:

MZC2-1

Art.-Nr. 76612

Lange Aufsteckkappe:

MZC2-2

Art.-Nr. 74645

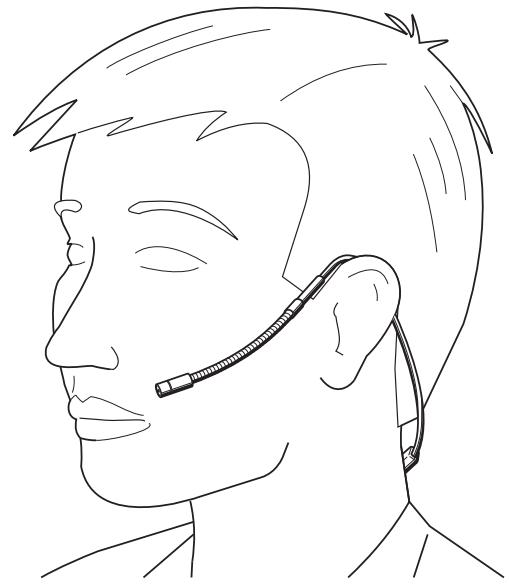

Befestigung des Mikrofones

5

Windschutz

Bei Nahbesprechung und Aufsauernaufnahmen stören Blas-und Windgeräische. Mit den Windschutzkomponenten MZW 2 und MZW 02 wird dies deutlich vermindert.

Zunachst verwenden Sieitte den Windschutz MZW 2. Er vermindert das Blas- oder Windgerausch um ca. 20~dB

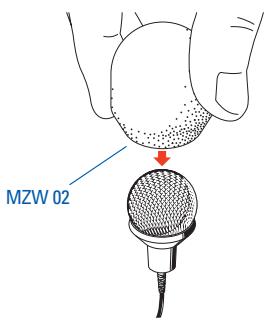

Eine weitere Verminderung des Blas-oder Windgeräusches um 10 dB erreichen Sie mit dem zusätzlichen Schaumnetz-Windschutz MZW 02.

MZW 2 und MZW 02 sind als Zubehör erhältlich.

Technische Daten

	HS 2	HS 2-1
Richtcharakteristik	Kugel	Kugel
Übertragungsbereich	20-20000 Hz ±3 dB	20-20000 Hz ±3 dB
Freifeldleerlauf-Übertragungsfaktor (1kHz)	5 mV / Pa ±3 dB	5 mV / Pa ±3 dB
Nennimpedanz	1000 Ω	1000 Ω
Min. Abschlussimpedanz	4,7 kΩ	4,7 kΩ
Ersatzgeräuschpegel
A-bewertet (DIN IEC 651)	26 dB	26 dB
CCIR-bewertet (CCIR 468-1)	39 dB	39 dB
Grenzschalldruckpegel	142 dB	142 dB
Speisung	18 kΩ / 7,5 V	18 kΩ / 7,5 V
Stecker	Spezialstecker 3-polig für SK 50 / SK 250 / SK 5012	Spezialstecker 3-polig für SK 50 / SK 250 / SK 5012
Farbe	anthrazit	beige
Kabellänge	1,6 m	1,6 m
Durchmesser des Mikrofons	4,8 mm	4,8 mm
Gewicht (mit Kabel)	34,4 g	34,4 g
im Lieferumfang des Mikrofons:
Bedienungsanleitung	1	1
Garantiekarte	1	1

8

INSTRUCTIONS FOR USE

HS 2

9

HS2

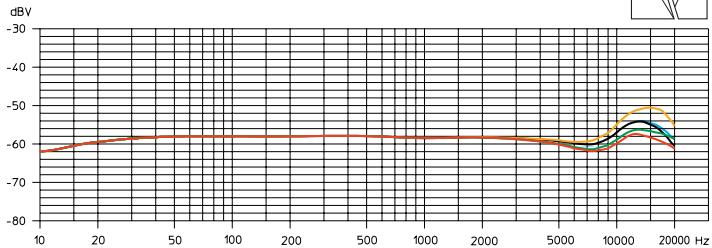

Frequenzgang des Mikrofons

Mikrofonentfernung zum Mundwinkel: 3 cm

ohne Aufsteckkappe

mit MZC2-1

mit MZC2-2

mit MZW 2

mit MZW 2 und MZW 02

Konformitätserklärgung

Sennheiser electronic GmbH & Co. KG erklären, daß diesen Gerät die anwendbaren CE-Normen und Vorschriften erfüllt.
