BEDIENUNGSANLEITUNG HMEC 25-CAP SENNHEISER

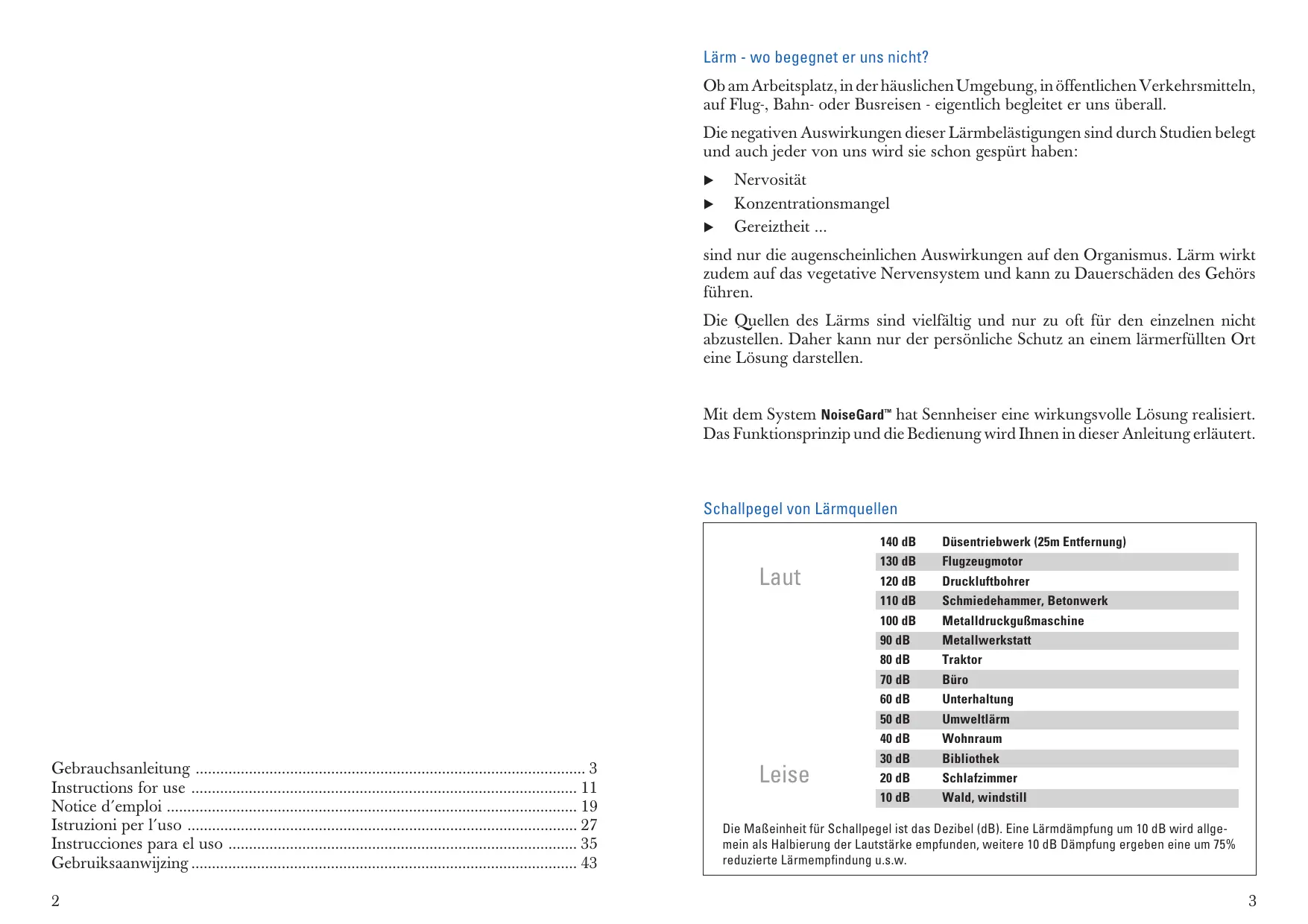

Lärm - wo begegnet er uns nicht?
Ob am Arbeitsplatz, in der häuslichen Umgebung, in öffentlichen Verkehrsmitteln, auf Flug-, Bahn- oder Busreisen - eigentlich begleitet er uns überall.
Die negativen Auswirkungen dieser Lärmbelastigungen sind durch Studien belegt und auch jeder von uns wird sie schon gespurt haben:
Nervosität
Konzentrationsmangel
Gereiztheit ...
sind nur die augenscheinlichen Auswirkungen auf den Organismus. Lärm wird zudem auf das vegetative Nervensystem und kann zu Dauerschäden des Gehörs führen.
Die Quellen des Lärms sind vielfältig und nur zu oft für den einzelnen nicht abzustellen. Daher kann nur der persönliche Schutz an einem lärmerfüllten Ort eine Lösung darstellen.
Mit dem System NoiseGard™ hat Sennheiser eine wirkungsvolle Lösung realisiert. Das Funktionsprinzip und die Bedienung wird Ihnen in dieser Anleitung erläutert.
Schallpegel von Lärmquellen
| Laut | 140 dB | Düsentriebwerk (25m Entfernung) |
| 130 dB | Flugzeugmotor | |
| 120 dB | Druckluftbohrer | |
| 110 dB | Schmiedehammer, Betonwerk | |
| 100 dB | Metalldruckgußmaschine | |
| 90 dB | Metallwerkstatt | |
| 80 dB | Traktor | |
| 70 dB | Büro | |
| 60 dB | Unterhaltung | |
| 50 dB | Umweltlärn | |
| 40 dB | Wohnraum | |
| Leise | 30 dB | Bibliothek |
| 20 dB | Schlafzimmer | |
| 10 dB | Wald, windstill |
Die Maßeinheit für Schallpegel ist das Dezibel (dB). Eine Lärmdämpfung um 10 dB wird allgemein als Halbierung der Lautstärke empfinden, weitere 10 dB Dämpfung ergeben eine um 75% reduzierte Lärmempfindung u.s.w.
Gebrauchsanleitung 3
Instructions for use 11
Notice d'emploi 19
Istruzioni per l'uso 27
Instrucciones para el uso 35
Gebruiksaanwijzing 43
Eine Hör-/ Sprech-Garnitur faßt zwei Baugruppen, Kopfhörer und Mikrofon zu einer Funktionseinheit zusammen. Überwiegender Einsatzbereich dieser Hör-/ Sprech-Garnituren HMEC 25-KA/-CA ist die Kommunikation im Flugzeugcockpit.
Als Mikrofon wird ein hochwertiges dauerpolarisiertes Elektretmikofon benutzt. Die notwendige Versorgungsspannung wird (gemäß ARINC) über den Anschlußstecker aus dem Bordnetz des Flugzeuges bezogen.
Als Kopfhörer dieren Sennheiser NoiseGard™-Systeme. Dies sind dynamische Hörersysteme, bei denen, zusätzlich zur Wiedergabe eines Audiosignales, auf elektronischem Weg tieffrequenter Störschall kompensiert wird. Die aktive Lärmkompensation Funktioniert nach dem physikalischen Prinzip, daß sich Schall und "Antischall" (um 180^ phasenverschoben) gegenüber auslöschen. Die NoiseGard™-Kompensationselektronik im Kopfhörer besteht eine gesonderte eigene Stromversorgung, die das fest mit dem Kabel verbundene Speiseteil (Siehe Abbildung rechts) liefert.
Ungestörte Verständigung wird möglich, ohne die Lautstärke so laut einstellen zu müssen, daß die Umweltgeräusche übertränt werden.
NoiseGardTM erhöht den Komfort, ist aber kein medizinischer Hörschutz!

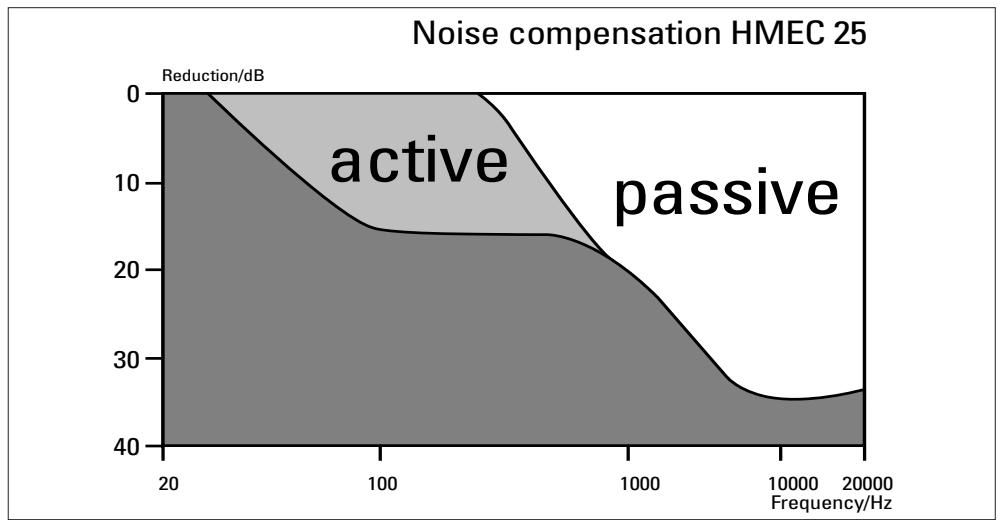

Gerauschkompensation mit NoiseGard

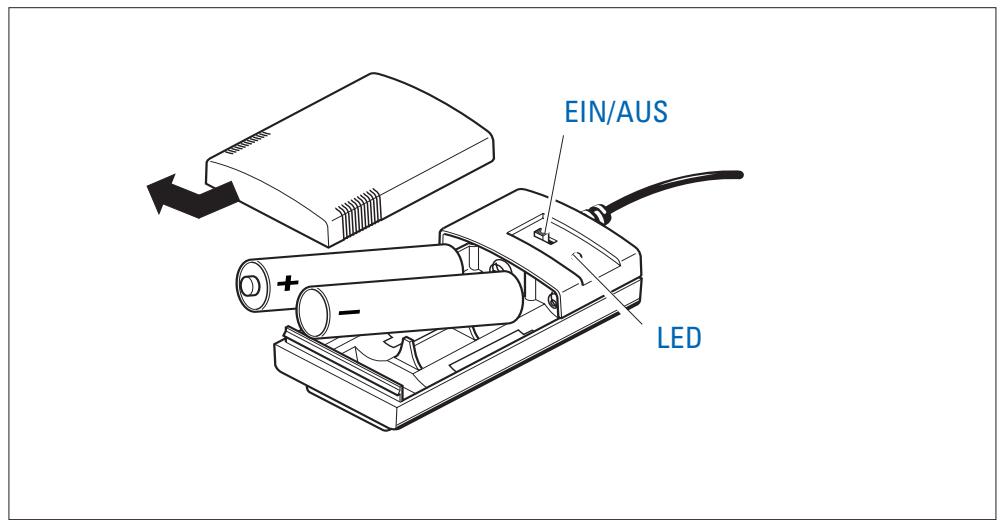

Einlagen der Batterien im Speiseteil
Die Kompensationselektronik NoiseGard™ wird durch eine Batteriebox im Kabel der Hör-/ Sprech-Garnitur mit Strom versorgt. Legen Sie zwei Batterien in die Batteriebox ein.
EIN-/ Ausschalten
Der EIN/AUS-Schalter für die Stromversorgung der Kompensationsleuktronik befindet sich an der Vorderseite der Batteriebox.
Kontroll-LED
Die LED auf der Batteriebox informiert Sie über den Batteriezustand:
Leuchtet die LED grün, wird die Kompensationselektronik ausreichend mit Strom versorgt.
Leuchtet die LED rot, sind die Batterien fast erschöpf und müssen jetzt getauscht werden. Noch ist NoiseGard™ in Funktion.
Bleibt die LED nach dem Einsatzdunkel, sind die Batterien vollkommen erschöpf, die Hör-/ Sprech-Garnitur bleibt weiter einsatzbereit, aber ohne Lärmkompensation.
Das Mikrofon ist durch die eigene Spannungsversorgung aus dem Bordnetz des Flugzeuges unabhängig von den Batterien und bleibt immer in Funktion.

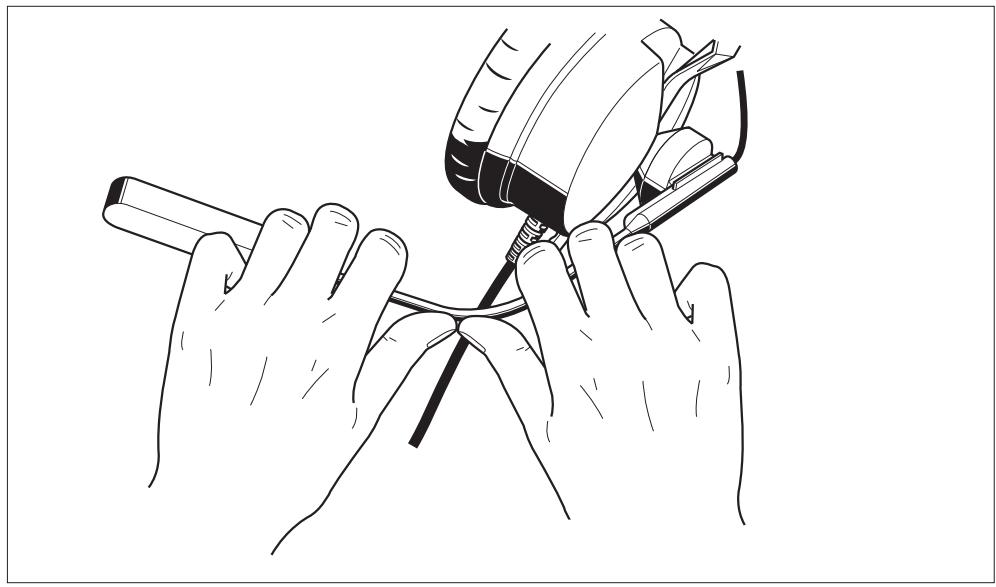

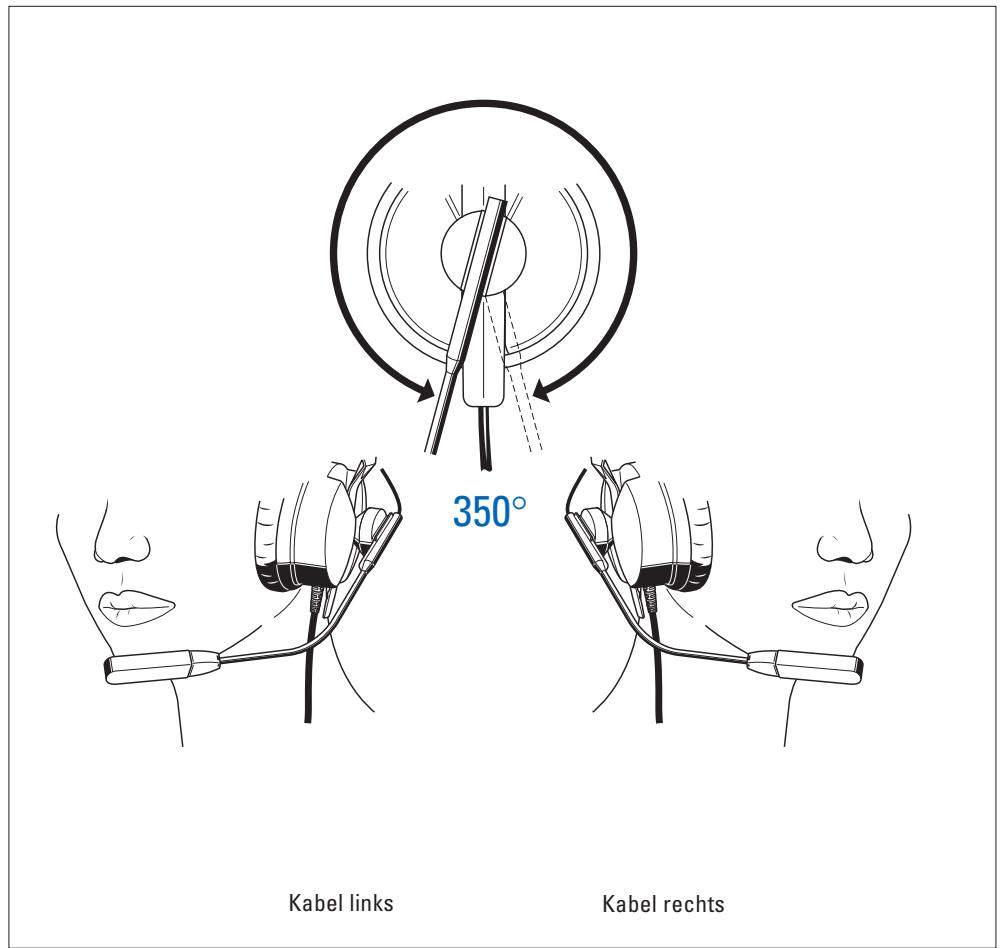

Hinweis: Der Mikrofonarm kann durch Biegen individuell angepaßt werden. Diese Einstellung solle möglichst nicht ständig geändert werden, bei sehr*häufigem Hin- und Herbiegen kann der Arm brechen!

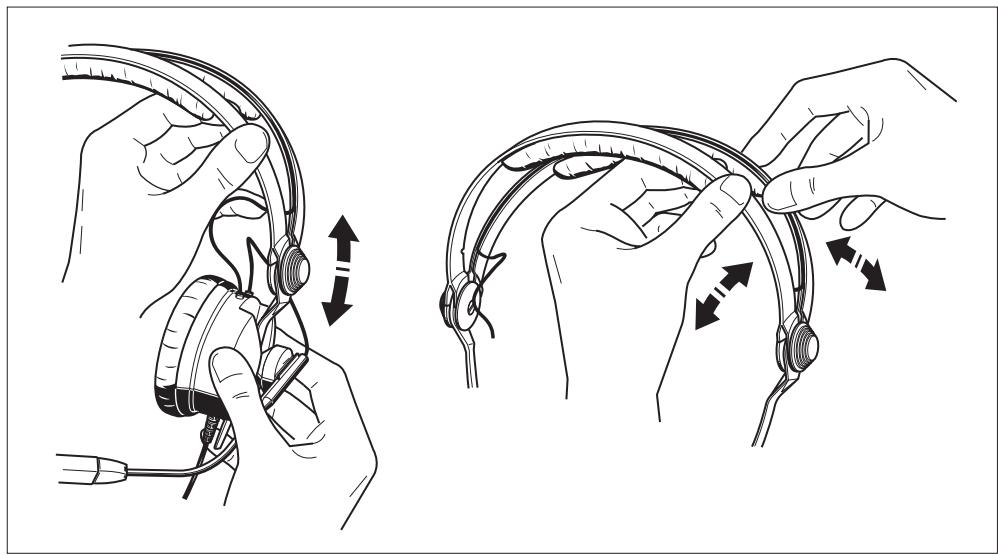

Kopfbügel einstellen
HINWEISE
NoiseGard™ dient der Gerauschverminderung zur Erhöhung des Komforts.
NoiseGard™ ist kein medizinisches Lärmschutzsystem!
NoiseGardTM ersetzt kein industrielles Lärmschutzsystem zum Einsatz in lärmerfüllter Umgebung!
Laut horen ? - NEIN !
Mit einem Kopfhörer wird gern lauter als mit Lautsprechern gehört. Hohe Lautstärke, die über langere Zeit auf ihre Ohren einwirkt, kann zu dauerhaften Hörschäden führen. Schützen Sie Ihr gesundes Gehör, Sennheiser-Kopfhörer klingen auch bei niedriger Lautstärke besonderss gut ...

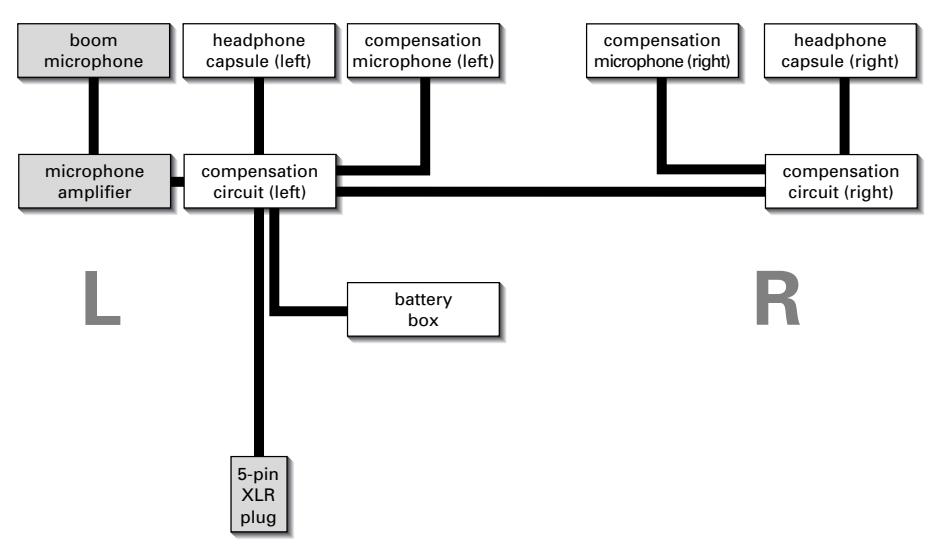

Blockschaltbild HMEC 25 CA

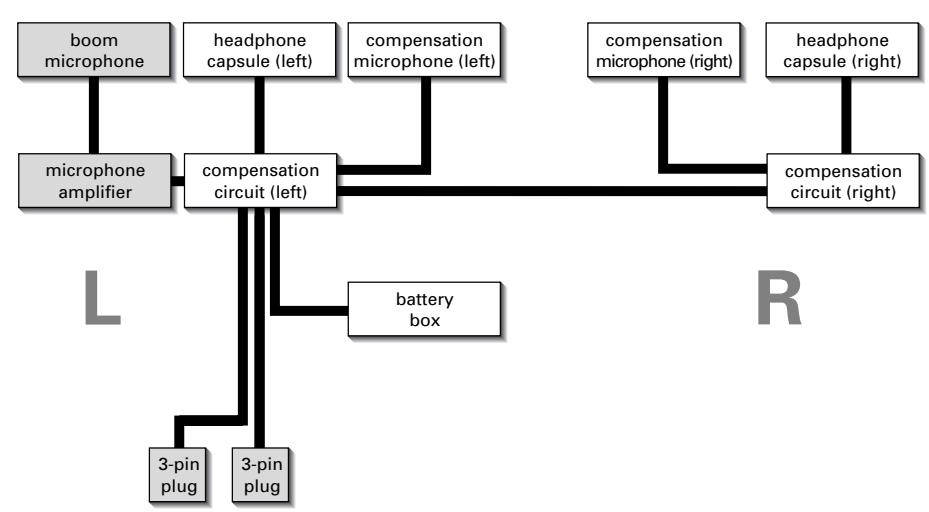

Blockschaltbild HMEC 25 KA
Lieferumfang
1 HMEC 25-KA oder HMEC 25-CA
1 Schutz- und Transporttasche
1 Windschirm MZW 45 (Art.Nr. 75823)

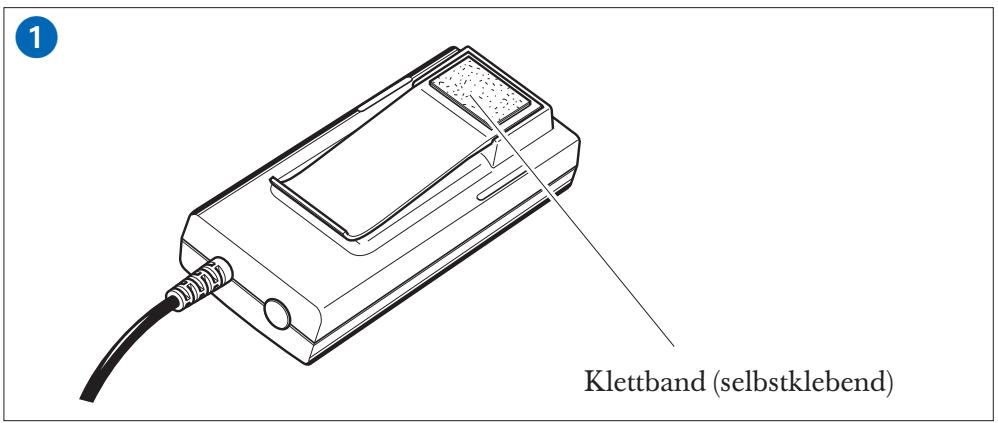

1 Klettband (selbstklebend), Abb. ①

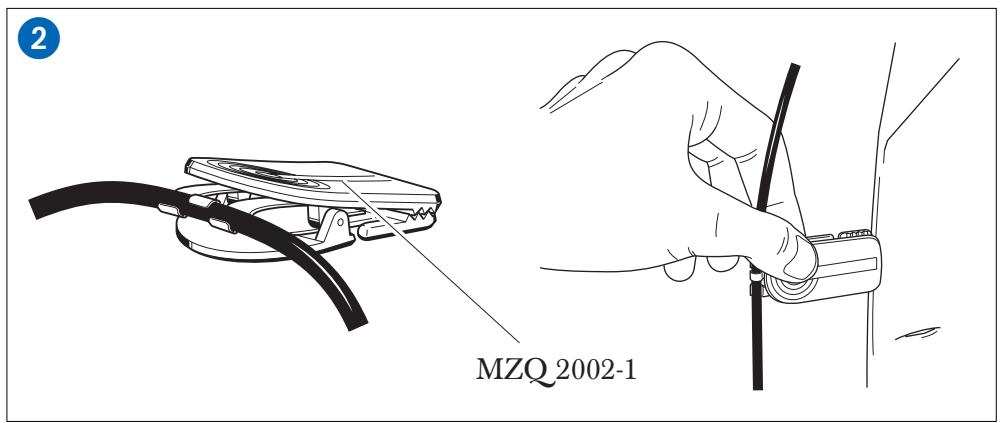

1 Klemmhalter MZQ 2002-1 (Art.Nr. 44740), Abb. 2
Technische Daten
Wandlerprinzip
Übertragungsbereich
Impedanz aktiv/passive
Klirrfaktor
Lärmdämpfung aktiv
Frequenzbereich der
aktiven Lärmdämpfung
Wandlerprinzip
Übertragungsbereich bei einem Abstand von 2 cm zum Mundwinkel max. Schalldruckpegel Ausgangsspannung
Abschlusswiderstand
Versorgungsspannung
Kopflörer-Andruckkraft
Gewicht ohne Kabel
Kabel
Stecker HMEC25-KA:
HMEC25-CA:
Stromversorgung
Betriebszeit
Anzeige:
NoiseGard™ HMEC 25-KA / -CA
Kopfhörer
dynamisch, geschlossen, ohraufliegend
16 Hz - 22 kHz
200 Ohm (mono) 400 Ohm pro Side (stereo)
Lautstärke aktiv und passiv gleich
< 1 %
15dB± 3 dB im Bereich von 100Hz - 2kHz
50 - 600Hz
Mikrofon incl. Vorveränder
Back-Elektret-Kondensatorkapsel, geräuschkompensiert
300Hz - 5kHz
entspruchend DO-214
120 dB (Klirrfaktor 1%)
400mV± 3 dB bei 114 dB aus 6mm Abstand (entspruchend DO-214)
150 Ohm
8 - 16 V DC, ca 8 - 25 mA,
Beschaltung nach RTCA/DO 214
Allgemeine Daten
ca 2,5 N
170g
einseitig, Lange gesamt: 1,8 m
Stereo-Klinke 6,3mm mono beschaltet
PJ-068, 5,25 mm Mikrofon
XLR-5
2x1,5V Mignon (AA)
Alkali-Mangan Batterien (2700 mAh)
ca. 20h
Zweifarben-LED zur Batteriekontrolle
Technische spezificatie
Omvormingsprincipe
Overdrachtsbereik
Konformitätserklarung
Sennheiser electronic GmbH & Co. KG erklären, dass diesen Gerät die anwendbaren CE-Normen und Vorschriften erfüllt.
Approval
Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter „http://www.sennheiser.com".
Änderungen vorbehalten
