BEDIENUNGSANLEITUNG GR 2036 JONSERED

WARNING! Freischneider, Motorsensen und Trimmer können gefährlich sein! Durch nachlüssige oder falsche Handhabung konnen schwere Verletzungen oder tõdliche Unfälle von Anwendern oder anderen Personen verursacht

werden. Es ist überaus wichtig, dass Sie den Inhalt der Bedienungsanleitunglesen und verstehen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzten.

Benutzen Sie immer:

Schutzhelm in Bereichen, in denen Gefahr für von oben herabfallende Gegenstände besteht
Einen zugelassenen Gehorschutz
Zugelassener Augenschutz

Max. Drehzahl der Abtriebswelle, U/min

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Warning vor hochgeschleuderten und abprallenden Gegenständen.

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere naher als 15 m herankommen.

Maschinen mit Säge- oder Grasklingen können hefty zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trift. Dies wird als Klingenstoß bezeichnet. Die Klinge kann Arme

oder Beine durchtrennen. Menschen oder Tiere müssen sich stets mindestens 15 m von der Maschine entfernt aufhalten.

Pfeile, die die Grenzen für die Platierung des Handgriffhalters markieren.

Stets zugelassene Schutzhandschuhe tragen.

Rutschfeste und stabile Stiefel trag.

Nur fur nichtmetallische, flexible
Schneidausrüstungen bestimmt, d.
h. fur Trimmerkopfe mit
Trimmerfaden.

Umweltbelastende
Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Sonstige Symbole/Aufkreber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppersalter in Stellung STOP liegt.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Konrolle.

Ein zugelassener Augenschutz muss getragen werden.

INHALT

Inhalt

SYMBOLERKLÄRUNG

Symbole 2

INHALT

Inhalt 3

Vor dem Start ist Folgendes zu beachten: 3

EINLEITUNG

Sehr geehrter Kunde! 4

WAS IST WAS?

Wasistwas? 5

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Wichtig 6

Persönliche Schutzausrüstung 6

Sicherheitsausrüstung des Gerätes 7

Schneidausrüstung 10

MONTAGE

Transportstellung, Lenker 13

Montage von Klinge und Trimmerkopf 14

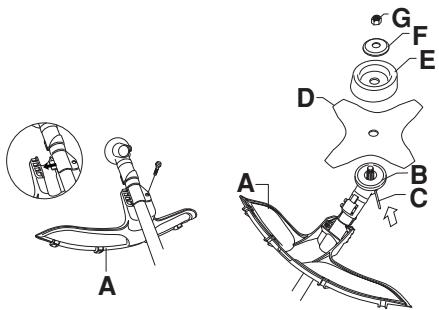

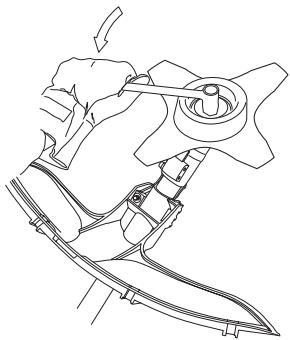

Montage von Klingenschutz, Grasklinge und

Grasmesser 14

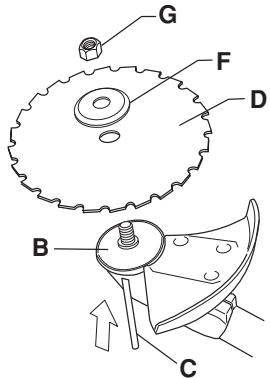

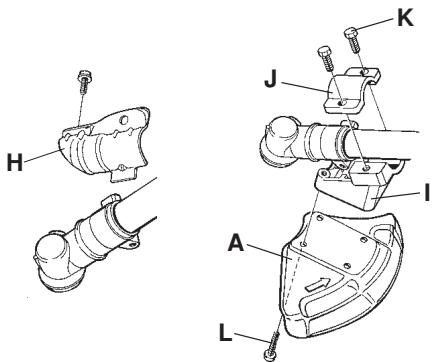

Montage von Klingenschutz und Sägeklinge 14

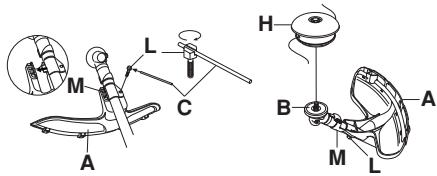

Montage von Trimmerschutz und Trimmerkopf

Trimmy SII 15

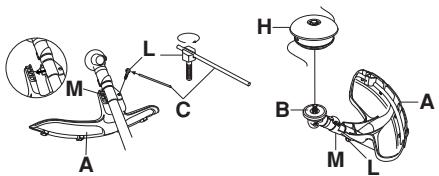

Montage sonstiger Schutzausführungen und

Schneidausrüstungen 16

Anpassung von Tragegurt und Freischneider 16

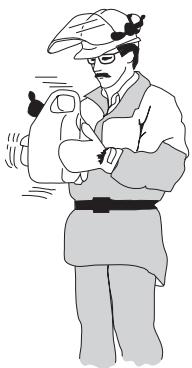

UMGANG MIT KRAFTSTOFF

Sicherer Umgang mit Kraftstoff 18

Kraftstoff 18

Tanken 19

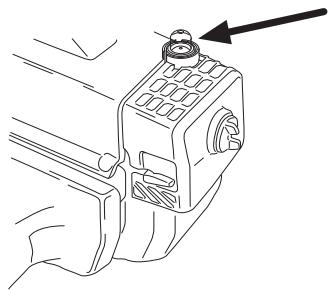

STARTEN UND STOPPEN

Kontrolle vor dem Start 20

Starten und stoppen 20

ARBEITSTECHNIK

Allgemeine Arbeitsvorschriften 22

WARTUNG

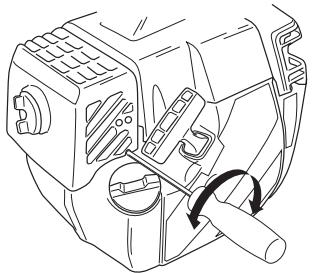

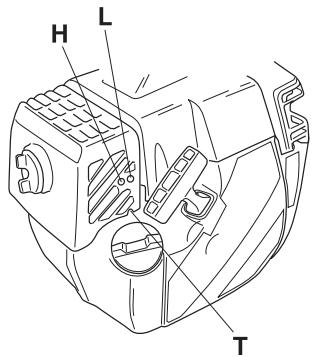

Vergaser 27

Schalldampfer 29

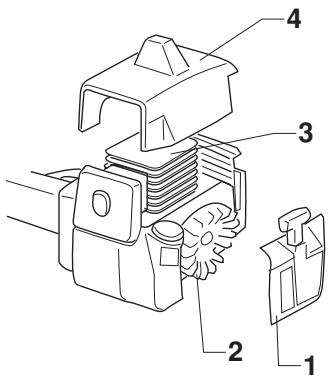

Kuhlsystem 29

Winkelgetriebe 30

Luftfilter 30

Zündkerze 30

Wartungsschema 31

TECHNISCHE DATEN

Technische Daten 32

EG-Konformitätserklung 33

Vor dem Start ist Folgendes zu beachten:

Die Bedienungsanweisung sorgfältig durchlesen.

WARNING! Eine längerfristige Beschaltung mit Lärm kann zu bleibenden Gehörschädren führen. Daher stets einen zugelassenen Gehörschutz tragen.

WARNING! Unter keinen Umständen dar die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör konnen zu schweren oder)sagar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNING! Falsch oder nachlässig angewendete Freischneder, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tõdliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisunglesen und verstehen.

EINLEITUNG

Sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihr dem Kauf eines Jonsered-Produkts!

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilde bei Reparaturen und Service, falls noch einmal etwas passieren sollen. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gkauft, Fragen Sie dort nach der nachsten Serviceworkstatt.

Wir hoffen, dass Sie mit ihrer Maschine über large Jahre zufrieden sein werden. Denken Sie daran, diese Bediunungsanleitung sich aufzubewahren. Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhoht zudem ihren Wiederverkaufswert. Sollen Sie Ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.

Viel Erfolg mit Ihr dem neuen Jonsered-Produkt!

Die Jonsered arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

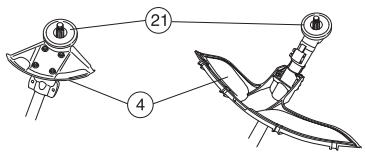

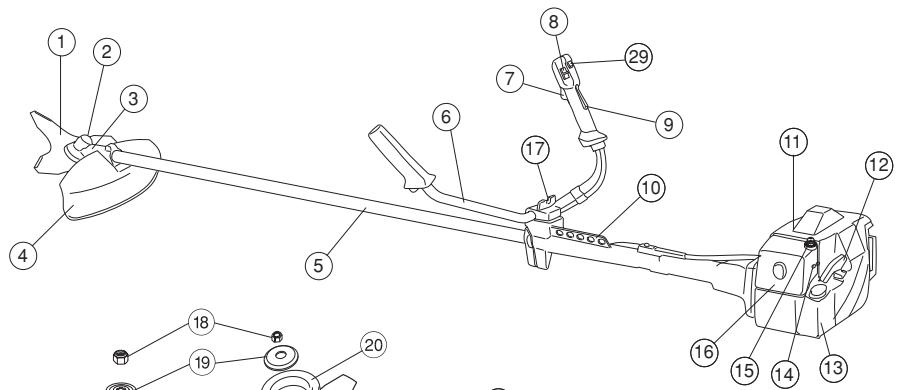

WAS IST WAS?

Was ist was?

1 Klinger
2 Einfūlöffnung für Schmiermittel, winkelgetriebe
3 Winkelgetriebe
4 Schutz fur die Schneidausrüstung
5 Führungsrohr
6 Lenker
7 Gashebel
8 Stoppschalter
9 Gashebelsperre
10 Aufhängung für Tragegurt
11 Zylinderdeckel
12 Starhandgriff
13 Kraftstoffank
14 Choke
15 Kraftstoffpumper

16 Luftfiltergehause
17 Handgriffeinstellung
18 Gegenmutter
19 Stutzflansch
20 Stutzkappe
21 Mitnehmer
22 Trimmerkopf
23 Schlüssel für die Klingemutter
24 Bedienungsanweisung
25 Transportschutz
26 Inbusschlüssel
27 Sperrstift

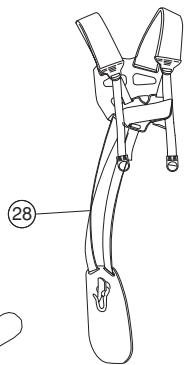

28 Tragegurt
29 Startgasknopf

Wichtig

WICHTIG!

Das Gerat ist nur für das Grastrimmen,
Grasfreischneiden und/oder Forstfreischneden
konstruiert.

Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.

Arbeiten Sie niemals mit dem Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Seh Kraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift persönliche Schutzausrüstung.

Niemals mit einem Gerät arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausführung übereinstimmt.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemäßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.

Vor der Inbetriebnahme müssen sümttliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sichere, dass Zündkerzenschutz und Zündkabel unversehr sind, um die Gefahr von elektrischen Schlägen auszuschreiben.

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere naher als 15 m an herankommen. Wenn mehrere Anwender am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens zwei Baumlängen, jedoch mindestens 15 Meter betragen.

WARNING! Die Zündanlage dieser Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseweise von Herzschrittmachern auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollen den Personen mit einem Herzschrittmacher vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Herzschrittmachers konsultieren.

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

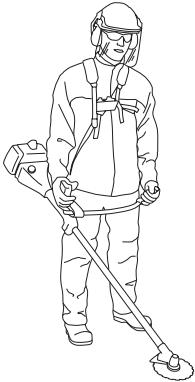

Persönliche Schutzausrücktung

WICHTIG!

Falsch oder nachlüssig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tõdliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung setzen und verstehen.

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzaurüstung angewendet werden. Die persönliche Schutzaurüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzaurüstung einen Fachhändler um Rat Fragen.

WARNING! Bei Benutzung von Gehorschützern immer auf Warnsignale oder Zurufe achten. Den Gehorschutz immer abnehmen, sobald der Motor abgestellt ist.

HELM

Ein Helm ist zu tragen, wenn die zu fällenden Stämme höher als 2 m sind.

GEHÖRschUTZ

Ein Gehorschutz mit ausreichender Dammwirkung ist zu tragen.

AUGENSCHUTZ

EsistimmereinzugelassenerAugenschutzztragen. Bei der Benutzung eines Visiersist auch eine zugelassene Schutzbrillezurtragen.Zugelassene Schutzbrillensind inthisemFalle diejenigen,diede NormenANSIZ87.1furdusAAUSAbWEN166fur EU-Ländererfüllen.

HANDSCHUHE

Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung.

STIEFEL

Stiefel mit Stahlkappe und rutschfester Sohle trag.

KLEIDUNG

Kleidung aus reiBfestem Material wahlen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen konnen. Stets krättige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfu gehen. Schulterlanges Haar nicht offen tragen.

ERSTE HILFE

Ein Erste-Hilfe-Set soll immer griffbereit sein.

Sicherheitsausrüstung des Gerätes

In diesen Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschreiben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführten werden sollen, um sicherzustellen, dass sie faktionsfähig sind. (Siehe Kapitel Was ist was? um Herauszufunden, wo die Sicherheitsdetails an Ihr Gemärz zu finden sind).

Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführten werden.

Weitere Informationen erteilt Ihnen bereits die{nachste Serviceworkstatt.

WICHTIG!

Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonderss für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführ't werden. Soltte der Verkäfer Uhres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, Fragen Sie nach unserer nachstgelegenen Servicewerkstatt.

WARNING! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in dieser Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollforderungen nicht entspricht, muss eine Serviceworkstatt aufgeschucht werden.

Gashebelsperre

Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhinden. Durchrücken der Sperre (A) im Handgriff (= wenn man den Handgriff halt) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.

Kontrollieren, ob der Gashebel in Leerlaufstellung geschichert ist, wenn sie die Gashebelsperre in Ausgangsstellung befindet.

Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren.

Siehe die Anweisungen unter der Überschrift Start. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung voll zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, ist die Leerlaufeinstellung des Vergasers zu kontrollieren. Siehe die Anweisungen unter der Überschrift Wartung.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stopstellung geführt wird.

Schutz für die Schneidausrüstung

Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.

Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.

Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.

WARNING! Unter keinen Umständen dar eine Schneidaursüstung ohne einen zugelassen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, konnen dadurch schwere Verletzungen verursacht werden.

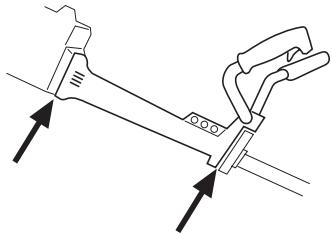

Antivibrationssystem

Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen,)wirkungsvoll dampf und so fur angenehmere Arbeitsbedingungen sorgt.

Wenn der Faden falsch gewickelt ist oder die falsche Schneidausrüstung benutzt wird, verstärken sich die Vibrationen. Siehe die Anweisungen unter der Überschrift Schneidausrüstung.

Das Antivibrationsystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes.

Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen. Kontrollieren, ob die Vibrationsdampfer unbeschädigt und fest verankert sind.

WARNING! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäben oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihr Körper Symptome feststellen, die auf Vibrationsschäden deuten. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten am früigsten in den Fingern, Handen oder Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen.

Schnellverschluss

Vorn befindet sich ein leicht erreicherbarer Schnellverschluss als Sicherheitsausstattung, falls der Motor in Brand besteht oder eine andere Situation entstehen, in der man sich von Gerät und Tragegurt frei machen muss. Siehe die Anweisungen unter der Überschrift Anpassung von Tragegurt und Freischneider. Einige Tragegurte haben auch einen Schnellverschluss am Aufhanghaken.

Kontrollieren, ob die Riemen des Tragegurtes richtig liegen. Wenn Tragegurt und Gerät angepasst sind, kontrollieren, ob der Schnellverschluss des Tragegurts Funktioniert.

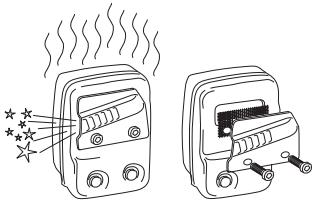

Schalldampfer

Der Schalldampfer soll den Gerauschpegel so welt wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldampfer reduzieren zudem den Schadstoffgehalt der Abgase.

In Ländern mit warmem, trockenen Klima besteht erhöhte Brandgebung. Bestimmte Schalldämpfer haben wir deshalb mit einem sog. Funken-fängernetz ausgestattet. Kontrollieren Sie, ob der Schalldämpfer Ihres Geräts ein solches Netz hat.

Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befoltgt werden. Niemals ein Gerät mit defektem Schalldämpfer benutzen.

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

Ist der Schalldämpfer Ihres Gerätes mit einem Funkenfangnetz versehen, muss these regelmäßig gereinigt werden. Ein verstopfes Netz verursacht ein

HeiBlaufen des Motors mit schweren Motorschäden als Folge.

WARNING! Der
Katalysatorschalldampfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

WARNING! Der Schalldämpfer enthalt Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommt.

WARNING! Denken Sie darüber: Die Motorabgase sind heiß und konnen Funken enthalten, die einen Brand verursachen konnen. Aus thisem Grunde sollen das Gerät niemals im Innbereich oder in der Höhe von feuergeführlichen Stoffen gestartet werden!

Gegenmutter

Bestimmte Schneidausrüstungen sind mit einer Gegenmutter geschichert.

Bei der Montage die Mutter entgegen der Rotationsrichtung der Schneidausrüstung anziehen. Bei der Demontage die Mutter in der Rotationsrichtung der Schneidausrüstung losen. (ACHTUNG! Die Mutter hat ein Linksgewinde.) Beim Lösungen und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähen der Sägeklinge verletzt. Daher darauf achten, dass die Hand bei dieser Arbeit durch den Klingenschutz geschützt ist. Immer einen Hülssenschlüssel mit ausreichend langem Schaft verwenden, damit这点 might ist. Der Pfeil in der

Abbildung zeigt, in welchem Bereich der Hulssenschlussel beim Lösen bzw. Anziehen der Mutter arbeiten soll.

Die Nylonsicherung der Mutterarf nicht so abgenutzt sein, dass sie sich von Hand schrauben lasst. Die Sicherung soll mindestens 1,5Nm halten. Nachdem sie ca. 10 Mal aufgeschraubt worden ist, ist die Mutter auszutauschen.

Schneidausrüstung

Dieser Abschnittsbuchreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

VerringerdtieRuckschlagneigungdesGerates.
Erreicht eine maximale Schneidleistung.
- Verlangert die Lebensdauer der Schneidausrüstung.

WICHTIG!

Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.

Zum korrekten Einlagen des Fadens und zur Wahl des richtigen Fadendurchmessers siehe die Anweisungen für die Schneidausrüstung.

Die Schneidzähne der Klinge sollen stets korrekt und gut geschäft sein! Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.

Die korrekte Schränkung beibehalten! Befolgen Sie unsere Instruktionen und verwenden Sie die empfohlene Schärflehre.

WARNING! Den Motor immer abstellen, bevor irgendwelche Arbeitsen an der Schneidausrüstung ausgefuhrt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung vollig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.

WARNING! Durch eine falsche Schneediausrüstung oder eine falsch geleite Klinge erhöht sich die Rückschlaggefahr.

Schneidausrüstung

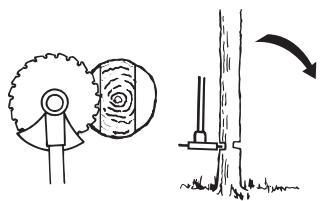

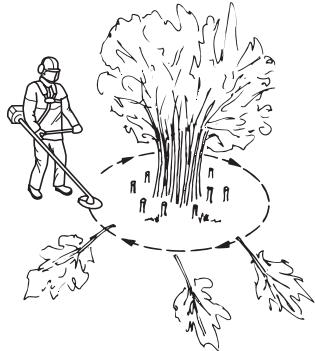

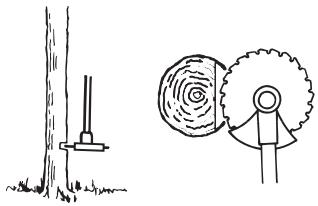

Die Sägeklinge ist zum Sagen von baumartigen Gehölzen bestimmt.

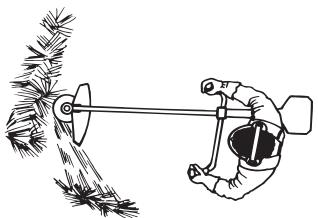

Grasklinge und Grasmesser sind für das Mähen von dichtem hohen Gras vorgesehen.

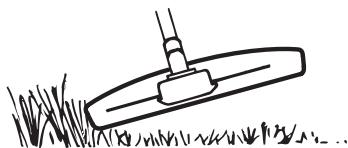

Der Trimmerkopf dient zum Rasentrimmen.

Grundregeln

Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.

Die Schneidzähne der Klinge sollen stets korrekt und gut geschäft sein! Befolgen Sie unsere Anleitung und verwenden Sie die empfohlene Schärflehre. Eine falsch geschäftte oder beschädigte Klinge erhöht die Unfallgefahr.

Die korrekte Schrankung der Sägeklinge beibehalten!Befolgen Sie unsere Anweisungen und verwenden Sie das empfohlene Schrankwerkzeug.Eine falsch geschrånkte Sägeklinge erhoht das Risiko für das

Festfahren und für Rückschläge sowie Schäden an der Klinge.

Die Schneidausrüstung auf Beschädigung und Risse kontrölieren. Beschäftigte Schneidausrüstungen sind grundsätzlich auszutauschen.

Feilen von Grasmesser und Grasklinge

• Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung. Klinge und Messer werden mit einer einhiebenigen Flachfeile gefelt.
• Alle Schneiden gleichmäßig feilen, damit keine Unwucht entstehen.

WARNING! Eine Klinge, die verbogen, schief, gerissen, gebrochen oder auf andere Art beschädigt ist, immer aussortieren. Niemals versuchen, eine schiefe Klinge zur weiteren Anwendung wieder zu richten. Ausschließlich Originalklingen des vorgeschriebenen Typs verwenden.

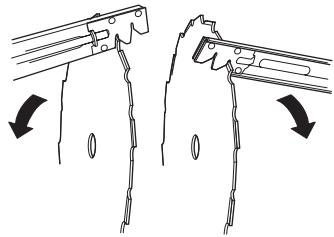

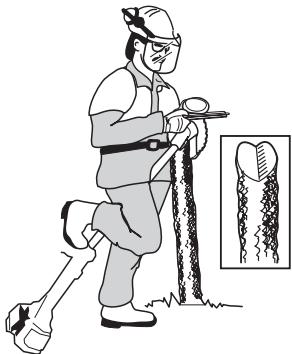

Feilen der Sägeklinge

• Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung.

Eine korrekt gefilte Klinge ist eine Voraussetzung für effektives Arbeitsen und für die Vermeidung von unnötgem Verschleib an Klinge und Freischnider.

Sorgen Sie davon, dass Sie beim Feilen eine gute Stütze für die Klinge haben. Verwendten Sie eine 5,5-mm-Rundfeile zusammen mit einem Feilenhalter.

• Feilwinkel 15^ . Jeden zweiten Zahn nach rechts, die dazwischen liegenden Zähne nach links feilen. Wenn mit der Klinge hart gegen Steine gesagt worden ist, kann es in Ausnahmefällen notwendig sein, die Oberseite der Zähne mit einer Flachfeile zu justieren. Diese Arbeitsschnitt ist in dieser Falle vor dem Feilen mit der Rundfeile auszuführen. Das Feilen der Oberseite muss an allen Zahlen gleichmäßig ausgeführrt werden.

Die Schrankung einstellen. Sie soll 1 mm betragen.

Trimmerkopf

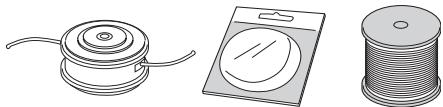

WICHTIG!

Stets darauf auf achten, dass der Trimmerfaden fest und gleichmäß auf die Rolle gewickelt wird, andernfalls entstehen im Gerät gesundheitsschädliche Vibrationen.

• Nur die empfohlenen Trimmerköffe und Faden verwenden. Sie sind vom Hersteller für eine bestimmte Motorgroße getestet worden. Dies ist besonders wichtig, wenn ein vollautomatischer Trimmerkopf verwendet wird. Benutzen Sie nur die empfohlenene Schneidausrüstung. Siehe das Kapitel Technische Daten.

• Im Allgemeinen erfordert ein kleineres Gerät keine Trimmerköffe und umgekehrt. Der Grund hierfür ist, dass der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf Herausschleudern und darauf auch den Widerstand des zu mahenden Grases überwinden muss.
  Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Faden eine größere Motorleistung als ein kurzer.
• Darauf achten, dass das Messer am Trimmerschutz intakt ist. Es dient dazu, den Faden auf die richtige Länge zu schneiden.
  Die Lebensdauer des Fadens lassst sich verlangern,
  indem manihn für ein paar Tage in Wasser legt.
  Dadurch wird der Faden steifer und halt länger.

Montage des Lenkers

Die Schraube am hinteren Teil des Gashandgriffs demontieren.
- Den Gashandgriff auf den rechten Teil des Lenkers aufschieben (siehe Abbildung).

Das Loch im Handgriff für die Befestigungsschraube über das Loch im Lenker schieben.
Die Schraube wieder in das Loch am hinteren Teil des Handgriffs montieren.
Die Schraube durch Handgriff und Lenker schrauben. Anziehen.
Die Befestigungsteile der Lenkerbefestigung lösen.
- Den Lenker gemäß Abbildung platzieren. Die Befestigungsteile montieren und den Drehknopf leicht anziehen.

Kabel gemäß Abbildung montieren.

• Den Tragegurt anlagen und das Gerät am Aufhänghaken einhängen. Nun eine Feineinstellung vornehmen, so dass sich eine bequeme

Arbeitsstellung ergibt, wenn das Gerät am Tragegurt hängt. Den Drehknopf anziehen.

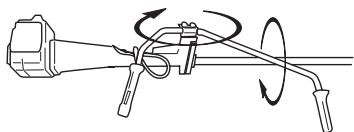

Transportstellung, Lenker

• Der Lenker lässt sich zur Vereinfachung von Transport und Aufbewährung möglich parallel zum Führungsrohr drehen.
• Den Drehknopf lockern. Den Lenker im Uhrzeigersinn drehen, so dass der Gashandgriff zum Motor hin liegt.
• Dann den Lenker nach unter um das Führungsrohr drehen. Den Drehknopf anziehen.

• Den Transportschutz an der Schneidausrüstung montieren.

MONTAGE

Montage von Klinge und Trimmerkopf

WARNING!

Bei der Montage der Schneidausrüstung ist es äußert wichtig, dass die Führung des Mitnehmens/Stützflansches korrekt im Zentrumloch der Schneidausrüstung sitzt. Eine falsch montierte Schneidausrüstung kann schwere oder gar lebensgefährliche Verletzungen verursachen.

WARNING! Unter keinen Umständen dar eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, konnen dadurch schwere Verletzungen verursacht werden.

WICHTIG! Um eine Säge- oder Grasklinge benutzen zu dürfen, muss das Gerät mit dem richtigen Lenker, Klingenschutz und Tragegurt ausgerüstet sein.

Montage von Klingenschutz, Grasklinge und Grasmesser

Den Klingenschutz/Kombischutz (A) an seiner Halterung am Führungsrohr einhaken und mit einer Schraube fixieren.

ACHTUNG! Dafür sorgen, dass die Schutzabdeckung demontiert ist.

Den empfohlenen Klingenschutz verwenden. Siehedas Kapitel Technische Daten.

Mitnehmer (B) an der Abtriebswelle montieren.
- Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebbegehäusedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
Klinge (D), Stutzkappe (E) und Stutzflansch (F) an der Abtriebswelle montieren.
Die Mutter (G) montieren. Die Mutter ist mit einem Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den Hülssenschlüssel aus dem Werkzeugsatz verwenden. Den Schaff des Schlüssels so nah wie möglich am Klingenschutz greifen. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).

Montage von Klingenschutz und Sägeklinge

Das Befestigungsblech (H) demontieren. Den Adapter (I) und den Bugel (J) mit den beiden Schrauben (K) gemäß Abbildung montieren. Der Klingenschutz (A) wird mit vier Schrauben (L) gemäß Abbildung am Adapter montiert.

ACHTUNG! Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.

Mitnehmer (B) an der Abtriebswelle montieren.
Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Klinge (D) und Stützflansch (F) an der Abtriebswelle platzieren.
Die Mutter (G) montieren. Die Mutter ist mit einem Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den Hülssenschlüssel aus dem Werkzeugsatz verwenden. Den Schaff des Schlüssels so nah wie möglich am Klingenschutz greifen. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).

• Beim Lüssen und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähnen der Sägeklinge verletzt. Daher darauf auf achten, dass die Hand bei dieser Arbeit durch den Klingenschutz geschützt ist. Immer einen Hülssenschlüssel mit ausreichend langem Schaft verwenden, damit dies möglich ist. Der Pfeil in der Abbildung zeigt, in

welchem Bereich der Hulssenschlussel beim Losen bzw. Anziehen der Mutter arbeiten soll.

Montage von Trimmerschutz und Trimmerkopf Trimmy SII

• Für die Arbeit mit dem Trimmerkopf den Trimmerschutz (A) montieren. ACHTUNG! Dafür sorgen, dass die Schutzabdeckung montiert ist. Trimmerschutz/Kombischutz (A) in die beiden Haken des Blechhalters (M) einhaken. Den Schutz um das Führungsrohr biegen und mit der Schraube (L) auf der gegenüber liegenden Seite des Führungsrohrs festziehen. Sperrstift verwenden (C). Sperrstift in die Nut des Schraubenkopfes legen und anziehen. Siehe Abbildung.

Mitnehmer (B) and der Abtriebswelle montieren.
- Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Den Trimmerkopf (H) entgegen der Rotationsrichtung aufschauben.

• Der Trimmerkopf ist mit einem Moment von 35-50 Nm (3,5-5 kpm) anzuziehen.
  Die Demontage erfolgt in umgekehrter Reihenfolge.

Montage sonstiger Schutzausführungen und Schneidausrüstungen

Den fur die Arbeit mit Trimmerkopf/Kunststoffmessern den Trimmerschutz/Kombischutz (A) montieren. ACHTUNG! Dafur sorgen, dass die Schutzabdeckung montiert ist.

Trammerschutz/Kombischutz (A) in die beiden Haken des Blechhalters (M) einhaken. Den Schutz um das Führungsrohr biegen und mit der Schraube (L) auf der gegenüber liegenden Seite des Führungsrohres festziehen. Sperrstift verwenden (C). Sperrstift in die Nut des Schraubenkopfes legen und anziehen. Siehe Abbildung.

Mitnehmer (B) an der Abtriebswelle montieren.
Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehausedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Den Trimmerkopf/die Kunststoffmesser (H) entgegen der Rotationsrichtung aufschauben.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Anpassung von Tragegurt und Freischneider

WARNING! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls konnen Sie den Freischneider nicht sich steuern und so sich selbst oder anderen Verletzungen zufugen. Niemals einen Tragegurt mit defektem Schnellverschluss benutzen.

Schnellverschluss

Vorn befindet sich ein leicht erreicherbarer Schnellverschluss. Benutzen Sie diesen, wenn der Motor anfängt zu brennen, oder in einer anderen Notsituation, wenn Sie sich schnell von Tragedurt und Gerät befreißen müssen.

Gleichmäßige Schulterbelastung

Durch eine gute Anpassung von Tragegurt und Gerät wird die Arbeit wesentlich erreichtert. Den Tragegurt auf die optimale Arbeitsstellung einstehen. Die Seitenriemen so spannen, dass die Last gleichmäßig auf beiden Schultern verteil wird.

Die richtige Höhe

1 Forstfreichniden

Den Trageriemen so einstellen, dass der Aufhängaken etwa 10cm unterhalb des Hüttknochens liegt. Die Klinge muss etwas nach vorne genegt sein.

2 Grasfreischneiden

Der Aufhanghaken sollen ungebahr 20 cm unterhalb des Hüftknochens liegen, so dass die Klinge parallel zum Boden stehen.

Das richtige Gleichgewicht

1 Forstfreischneiden

Die Aufhängse an der Maschine nach vorn oder hinten verschiben. Wenn die Klinge etwa 10 cm über dem Boden schweit, kann der Kontakt mit Steinen leichter vermieden werden.

2 Grasfreischneiden

Die Klinge in angemessener Schneidhöhe schweben\ lassen, d. h. nah am Boden.

Sicherer Umgang mit Kraftstoff

Das Gerät niemals starten, wenn:

1 Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten setzen.
2 Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben,ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.
3 Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäß auf Undchtigkeiten überprüufen.

Transport und Aufbewährung

Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommt konnen, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
Zum Transport und zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
- Bei längerer Aufbewährung des Gerats ist der Kraftstofftank zu leeren. An der nachsten Tankstelle konnen Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen.
Vor der Langzeitaufbewahrung{sicherstellen, dass die Maschine grundlich gesaubert und komplett gewartet wurde.
- Bei Transport oder Aufbewährung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.

WARNING! Beim Umgang mit Kraftstoff vorschichtig sein. Denken Sie an das Feuer- und Explosionsrisiko und an die Gefahr des Einatmens.

Kraftstoff

ACHTUNG! Das Gerät ist mit einem Zweitaktmotor ausgestattet und darauf ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumischende Ölmerge unbedingt genau abgemessen werden. Wenn keine Kraftstoffmengen gemisch werden, wirken sich auch keine Abweichungen bei der Ölmerge stark auf das Mischungsverhältnis aus.

WARNING! Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist davon Vorsicht geboten und für eine gute Belüfung zu sorgen.

Benzin

ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit mind. 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.

Wenn umweltgerechts sog. Alkylatbenzin zur Verfügung steht, ist diesen zu verwenden.

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, lauf er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.
• Wenn kontinuierlich bei hohen Drehzahlengearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.

Zweitaktöl

Das Beste Resultat und die Beste Leistung wird mit JONSERED-Zweitaktmotor erzielt, das speziell für unsere luftgekühten Zweitaktotoren hergestellt wird.
- Niemals Zweitaktöl für wassergekühte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.
- Niemals Öl für Viertaktmotoren verwenden.
- Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.
Mischungsverhältnis

1:50 (2%) mit JONSERED-Zweitaktöl.

1:33 (3 %) mit anderen Ölen für luftgeühte Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter	Zweitaktöl, Liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

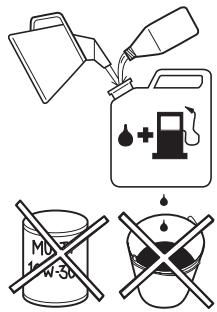

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemisch werden soll, einfluen. Danach die gesamte Ölmenge einfluen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugegeben.
• Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).

Kraftstoff hochstens für einen Monat im Voraus mischen.
- Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

WARNING! Der Schalldämpfer des Katalysators ist sehr heiß, sowohl beim Betrieb als auch nach dem Abstellen. Dies gilt auch bei Leerlaufbetrieb. Die Brandgefahr beachten, sondern wenn sie聶ergebnliche Stoffe und/oder Gase in der Höhe befinden.

Tanken

WARNING! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Niemals bei laufendem Motor tanken.

Den Motor abstellen und vor dem Tanken eine Minuten abkühlen setzen.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl.vorhandener Überdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

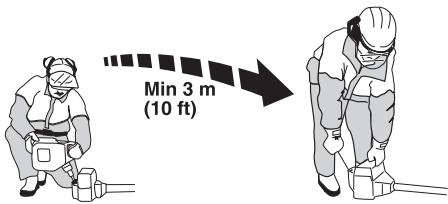

Das Gerät zum Starten immer von der Auftankstelle entfern.

• Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.
  Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebsstörungen.
  Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemisch ist.

Kontrolle vor dem Start

Die folgenden Empfehlungen sind aus Sicherheitsgründen zu befolgen!

Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die haufgste Ursache für Rissbildungen am Zahnansatz stellen beim Feilen entwickelte scharfe Ecken oder die Anwendung der Klinge in stumpfem Zustand dar. Die Klinge austauschen, wenn sie Risse aufweist.

• Den Stützflansch auf Risse hin untersuchen, die aufgrund von Materialermodung oder zu festem Anziehen entstehen konnen. Den Stützflansch austauschen, wenn er Risse aufweist.

• Darauf achten, dass die Gegenmutter ihre Schließkraft nicht verliert. Sie soll ein Schließmoment von mind. 1,5 Nm haben. Das Anziehmoment der Gegenmutter soll 35-50 Nm betragen.

• Den Klingenschutz auf Schäden und Risse kontrollieren. Den Klingenschutz austauschen, wenn Risse hat oder Schlägen ausgesetzt gewesen ist.

• Trimmerkopf und Trimmerschutz auf Schäden und Risse kontrollieren. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlagen

ausgesetzt gewesen sind, müssen sie ausgetauscht werden.

Das Gerät niemals ohne Schutz oder mit defektem Schutz benutzen.
Vor dem Start des Geräts müssenSAMTliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.

Starten und stoppen

WARMUNG! Das komplette Kupplungsbehäuse und das Führungsrohr mussen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung * 立 und Verletzungen verursachen.

Das Gerät zum Starten immer von der Auftankstelle entfernen. Das Gerät auf festem Untergrund abstellen. Darauf achten, dass die Schneidausrüstung keine Gegenstände berührt.

Sorgen Sie davon, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsstand beträgt 15 Meter.

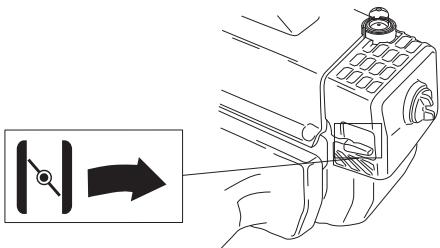

Kalter Motor

Zündung: Den Stoppschalter in Startposition stellen.

Choke: Den Chokehebel in Choke-Lage führen.

Kraftstoffpumper: Mehrmals auf die Gummiblase der Kraftstoffpumper drucken, bis diese sich mit Kraftstoff zu

STARTEN UND STOPPEN

füssen beginnnt. Die Blase braucht nicht ganz gefüllt zu werden.

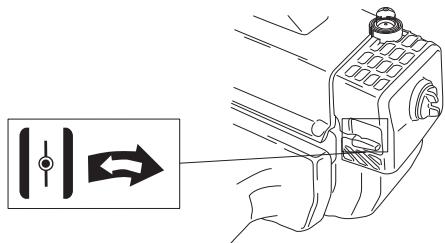

Warmer Motor

Zündung: Den Stöppsalter in Startposition stellen.

Choke: Startgas wird erhalten, indem der Chokehebel auf Choke gestellt und dann wieder in die Ausgangsstellung zurückgeführrt wird.

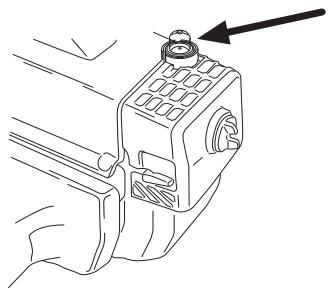

Kraftstoffpumpe: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füssen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.

WARNING! Wenn der Chokehebel beim Starten des Motors auf Choke oder Startgas eingestellt ist, fängt die Schneidausrüstung sofort an zu rotieren.

Starten

Den Gerätekorper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten

Hand den Starhandgriff fassen und das Startseil langsam hersausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftigziehen. Das Startseil niemals um die Hand wickeln.

Den Chokesofar ruckstellen, wenn der Motor zündet, und weitere Startversuche machen, bis der Motor anspringt. Wenn der Motor startet, schnell Vollgas geben, wodurch das Startgas automatisch ausgeschickt wird.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät konnten die Folge sein.

Für Gashandgriffe mit Startgassperre gilt:

Startgas wird erhalten, indem zuerst die Gashebelsperre und der Gashebel und dann der Startgasknopf (A) eingedrückt werden. Dann die Gashebelsperre und den Gashebel und danach den Startgasknopf loslassen. Nun ist die Startgasfungtion aktiviert. Um den Motor wieder auf Leerlauf zusuckstellen, die Gashebelsperre und den Gashebel eindrücken.

Stoppen

Zum Abstellen des Motors die Zündung ausschalten.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneider und Trimmer.

Wenn Sie in eine Situation kommt, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, halten Sie sich von einem Experten beraten. Wenden Sie sich an ihren Fachhändler oder ihre Servicewerkstatt.

Vermeiden Sie, Arbeitsen auszuführen, denen Sie sich nicht gewachsen fühlen.

Vor der Anwendung müssen Sie den Unterschied zwischen Forstkreischneiden, Graskreischniden und Grastrimmen verstehen.

Grundlegende Sicherheitsvorschriften

1 Behalten Sie die Umgebung im Auge:
Um sicherzustellen, dass weder Menschen noch Tiere oder andere ihre Kontrolle über das Gerät beeinflussen konnen.
Um sicherzustellen, dass weder Menschen, Tiere noch Gegenstände Gefahr laufen, mit der Schneidausrüstung selbst oder mit von der Schneidausrüstung hochgeschleuderten losen Gegenständen in Kontakt kommt.
- ACHTUNG! Das Gerät niemals benutzten, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen.
2 Den Arbeitsbereich inspizieren. Alle losen Gegenstände entfern, z. B. Steine, Glasscherben, Nagel, Drahte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können.
3 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzten. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermudend, es konnen außer dem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.
4 Sicherstellen, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Åste, Löcher, Gräben usw.), wenn Sie

unvermittelt ihren Standort wechseln. Beim Arbeitsen auf abschüüssigem Boden immer sehr vorsichtig sein.

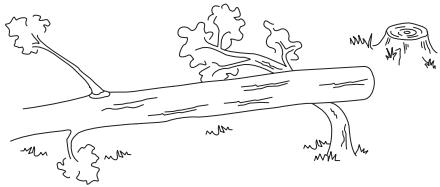

5 Beim Sagen von Baumen, die unter Spannung stehen, außerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsagen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sageschnitt falsch setzen, können der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle konnen schwere Verletzungen zur Folge haben.

6 Eine sichere Arbeitsstellung mit festen Stand einnehmen.
7 Die Maschine stets mit beiden Handen halten. Die Maschine auf der rechten Körperseite halten.

8 Die Schneidausrüstung muss sich unterhalb der Taille befinden.
9 Beim Weitergehen ist der Motor abzustellen. Bei längeren Wegstrecken und Transporten ist der Transportschutz anzuwenden.
10 Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen.

Das ABC des Freischneidens

Stets die richtige Ausrüstung verwenden.
- Immer eine gut angepasste Ausrüstung benutzen.
Die Sicherheitsvorschriften befolgen.
Die Arbeit gut organisieren.
Die Klinge sollte beim Ansetzen immer mit Höchstdrehzahl rotieren.
- Immer gut geschärfte Klingen verwenden.
- Kontakt mit Steinen vermeiden.
Die Fallrichtung steuern (den Wind nutzen).

WARNING! Weder der Benutzer der Maschine noch andere Personen dürfen versuchen, das Mahgut aufzusammeln, solange der Motor lauft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden konnen.

Motor und Schneidausrüstung stoppen, bevor Material entfern wird, das sich um die Klingenachse festgesetzt hat, da ansonsten Verletzungsgefahr besteht. Wahlend des Betriebs und eine Weile danach kann das Winkelgetriebe heißt sein. Beim Berühren besteht Verbrennungsgefahr.

WARNING! Vorsicht bei
weggeschleuderten Gegenständen.Stets
einen zugelassenen Augenschutz
tragen.Niemals über den Schutz der
Schneidausrüstung
beugen.Hochgeschleuderte Steine,Unrat
usw. konnen die Augen treffen und
Blindheit oder schwere Verletzungen
verursachen.

Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollenen sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich ihren etwa nähert. Wenden Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter他们会 niemand innerhalb der Sicherheitszone befindet.

WARNING! Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsatzlich den Motor abstellen.

Arbeitsmethoden

WARNING! Maschinen mit Säge- oder Grasklingen können hefty zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Bei einem Klingenstoß kann so viel Energie freigesetzt werden, dass Maschine und bzw. oder Benutzer weggeschleudert werden und die Kontrolle über die Maschine verloren gehen. Ein Klingenstoß kann auften, wenn die Maschine Stümpfe rodet, durch Kollisionen zum Stillstand kommt oder sich verhakt. Ein Klingenstoß tritt mit higherer Wahrscheinlichkeit in Bereichen auf, in denen das geschnittene Material nur schwer zu sehen ist.

Vermeiden Sie es, im Schneidbereich zwischen 12 und 3 Uhr an der Klinge zu sagen. Aufgrund der Rotationsgeschwindigkeit der Klinge kann ein Rückschlag成龙 in thism Ansatzbereich eintreffen, wenn die Klinge anDICke Stamme angesetzt wird.

• Bevor mit dem Freischneiden begonnen wird, ist der Freischneidebereich zu kontrollieren, z. B. wie das Gelände beschaffen ist, ob der Boden ein Gefäß hat, ob er steinig, uneben ist usw.
• Fangen Sie danach an der Stelle an, die am einfachsten ist, um einenGNU Einstieg ins Freischneiden zu gekommen.

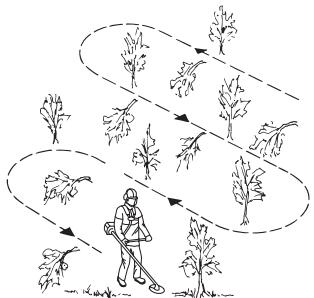

• Arbeitsen Sie sich systematisch vor und darüber,quer über das Gelände,und darbeiten Sie bei jedem Schwung eine Arbeitsbreite von ca.4-5 m.Dann wird die Reichweite des Gerätes in beiden Richtungen voll ausgenutzt und der Benutzer erhalten einen leichten und abwechslungsreichen Arbeitsbereich zum Durcharbeiten.

• Die Länge der Arbeitswge solte ca. 75 m betragen. Den Kraftstoffvorrat mitnahmen, wenn die Arbeit voranschreitet.
  In hugeligem Gelände sollen den Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel

einfacher, am Hang entlang zu gehen als hinauf und hinunter.

Die Arbeitswege sollenn so verlaufen, dass man nicht über Gräben oder andere Hindernisse im Gelände gehen muss. Außer dem sollenn die Arbeitswege so an die aktuellen Windverhältnisse angepasst werden, dass die gefällten Stämme in den bereits freigeschnitten Bereich des Bestandes fallen.

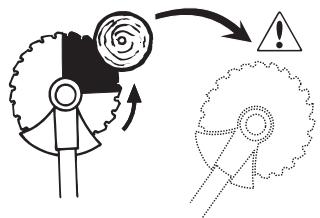

Forstfreischneiden mit Sägeklinge

• Beim Ansetzen anDICke Stämme erhöht sich die Rückschlaggefahr. Vermeiden Sie deshalb, im Schneidbereich zwischen 12 und 3 Uhr zu sagen.

Um nach links zu fällen, ist der untere Teil des Stammes nach rechts zu führen. Die Klinge neigen und mit einer entschlossenen Bewegung schrag nach rechts unter führen. Gleichzeitig mit dem Klingenschutz gegen den Stamm drücken. Die Klinge zwischen 3 und 5 Uhr ansetzen. Vor dem Ansetzen der Klinge Vollgas geben.

Um nach rechts zu fällen, ist der unterne Teil des Stammes nach links zu führen. Die Klinge neigen und schräq nach rechts oben führen. Zwischen 3 und 5

Uhr ansetzen, so dass die Rotationsrichtung der Klinge den unteren Teil des Stammes nach links führt.

Um nach vorn zu fällen, ist der untere Teil des Stammes nach hinten zu führen. Die Klinge mit einer Schnellen und entschlossenen Bewegung nach hinterziehen.

• Dickere Stämme, d. h. Ansatzstämme, müssen von zwei Seiten gesagt werden. Zuerst eine Beurteilung der Fallrichtung des Stammes machen. Zuerst auf der Fallseite ansetzen. Anschließend den Stamm von der anderen Seite durchsagen. Der ausgeübe Druck ist an die Dicke des Stammes und die Härte der Holzart anzupassen. Dünnere Stämme erfordern einen stärkeren Druck, während dickere Stämme einen leichter den Druck erfordern.

• Wenn die Stämme sehr dicht stehen, ist die Gehgeschwindigkeit daran anzupassen.
• Wenn sich die Klinge in einem Stamm verkeit, auf keinen Fall das Gerät herausreißen. Klinge, Winkelgetriebe, Führungsrohr oder Lenker konnten dadurch beschädigt werden. Die Handgriffe loslassen, mit beiden Händen das Führungsrohr fassen und das Gerät langsam Herausziehen.

Gestruppfreischneiden mit Sägeklinge

• Düne Stämme und Unterholz einfach niedermähen. Mit pendelnden Sagebewegungen in seitlicher Richtung arbeiten.
  Versuchen Sie, mehrere Stämme mit einer Sägebewegung zu fällen.
• Bei eng stehenden Busch- oder Baumgruppen zuerst außen herum freischneiden. Dann damit beginnen, im äußeren Bereich hohe Stümpfe zu sagen, um ein Festsägen zu vermeinden. Anschließlich die Stümpfe auf die gewünschte Länge sagen. Dann versuchen, mit der Klinge in die Mitte der Baumgruppe zu gelangen und von innen hereaus zu sagen. Wenn es trotzdem noch schwer sein sollte heranzukommen, höhere Stümpfe sagen und die Stämme herunterfallen setzen. Das verringert die Gefahr des Festsägens.

Grasfreischneiden mit Grasklinge

• Grasklingen und Grasmesser dürfen nicht für verholzte Stämme verwendet werden.
• Für alle Arten von hohem oder dichtem Gras wird die Klinge benutzt.
• Gras wird mit einer pendelnden seitlichen Bewegung gemäß, wobei bei der Bewegung von rechts nach links gemäß wird und die Rückholbewegung von links nach rechts erfolgt. Die Klinge mit der linken Seite

mahlenlassen(Klingenbereichzwischen8und12 Uhr).

• Wird die Klinge beim Mühen etwas nach linksGENigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erreichtert.
• Bemühen Sie sich, rhythmisch zu arbeiten. Mit gespreizten Beinen stehen Sie am sichersten. Nach der Rückholbewegung vorwärts gehen und wieder einen festen Standuchen.
• Die Stützkappe liegt auf dem Boden abstätzen. Sie dient dazu, die Klinge vor Bodenberührung zu schätzen.
• Wenn Sie folgende Regel n befolgen, setzen sich das Material nicht so leicht um die Klinge herum fest:

1 Arbeitsen Sie stets mit Vollgas.
2 Vermeiden Sie Kontakt mit frisch geschlagenem Schnittgut bei der Rückholbewegung.
- Den Motor abstellen, den Gurt abnehmen und das Gerät auf den Boden legen, bevor Sie das Schnittgut aufsammeln.

Grastrimmen mit Trimmerkopf

Trimmen

• Den Trimmerkopf direkt über die Erde halten und etwas neigen. Das Gras wird vom Fadenende abgeschritten. Lassen Sie den Faden im eigenen Takt arbeiten. Pressen Sie den Faden nicht in das Material hinein, das geschritten werden soll.

• Der Faden mächt mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und Beeten, er kann jedoch auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigten.
  Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken.

Sauberschaben

• Durch Sauberschaben kann unerwänschte Vegetation vollständig entfern werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen setzen. AchtUNG! Bei dieser Technik wird der Faden verstärkt abgenutzt.

• Bei der Arbeit an Steinen, Ziegeln, Beton, Metallzäunen usw. wird der Faden stärker abgenutzt und muss früiger nachgestellt werden, als wenn er gegen Bäume oder Holzzäune schlągt.
• Beim Trimmen und Sauberschaben nicht mit Vollgas arbeiten, damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleib ausgesetzt ist.

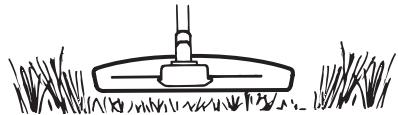

Mahren

• Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmaher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde halten. Den Trimmerkopf nicht auf die Erde drücken, weil dadurch Rasen und Gerät beschädigt werden können.

• Beim normalen Mähen sollen der Trimmerkopf nicht ständig den Boden berühren. Ständiger Kontakt kann zu erhöhtem Verschleiö oder zu Schäden am Trimmerkopf führen.

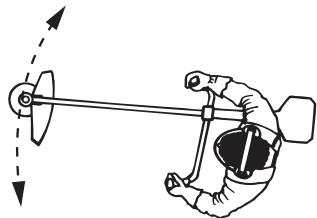

Säubern

Die Gebläsewirkung des rotierenden Fadens kann auch zum einfahren und schellen Säubern dienen. Den Faden parallel etwas oberhalb der Flüche halten, die gereinigt werden soll, und das Gerät hin- und herführren.

• Beim Mähen und Säubern erreicht man mit Vollgas das Beste Resultat.

Vergaser

Ihr Jonsered-Produkt wurde gemäß Spezifikationen konstruiert und hergestellt, die die schädlichen Abgase reduzieren. Wenn der Motor 8-10 Tankfüllungen Kraftstoff verbraucht hat, ist er eingetfahren. Um sicherzustellen, dass der Motor optimal Funktioniert und nach der Einfahrzeit so weniger schädliche Abgase wie möglich abgibt, setzen Ihr Handler/Ihre Servicewerkstatt (die einen Drehzahlmesser zur Verfügung hat) den Vergaser einstehen.

WARNING! Das komplette
Kupplungsgehäuse und das
Führungsrohr muss montiert sein,
bevor das Gerät gestartet wird,
andernfalls kann sich die Kupplung
lösen und Verletzungen verursachen.

Funktion

Die Motordrehzahl wird mit Hilfe des Gashebels über den Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist regulierbar. Nur bei korrekter Einstellung erbringt das Gerät die volte Leistung.
Die Einstellung bedeutet die Anpassung des Motors an die aktuellen Verhältnisse, wie z.B. Klima, Höhe ü.M., verwendete Kraftstoff- und Zweitaktolsorte.
- Der Vergaser hat drei Einstellmöglichkeiten:

L = Düse für niedrige Drehzahl

H = Düse für hohe Drehzahl

T = Stellschraube für Leerlaufdrehzahl

• Mit den Düsen L und H wird die Kraftstoffmenge im Verhältnis zum Luftstrom justiert. Durch Drehen im Uhrzeigersinn ergibt sich ein mageres Kraftstoff-Luft-Gemisch (weniger Kraftstoff), durch Drehen gegen den Uhrzeigersinn wird ein fettes Gemisch eingestellt (mehr Kraftstoff). Bei einem mageren Kraftstoffgemisch ist die DrehzahlHigher als bei einem fetten Gemisch.

• Mit der Schraube T wird die Position des Gashebels im Leerlauf geregelt. Durch Drehen der Schraube im Uhrzeigersinn wird eine höhere Leerlaufdrehzahl eingestellt, durch Drehen gegen den Uhrzeigersinn eine niedrigere.

Grundeinstellung

Die Grundeinstellung des Vergasers wird beim Probelauf im Werk vorgenommen. Die Grundeinstellung ist fetter als die optimale Einstellung und soll für die ersten Betriebsstunden des Geräts beibehalten werden. Danach ist der Vergaser fein einzustellen. Diese Feineinstellung ist von einem Fachmann vorzunehmen.

ACHTUNG! Wenn die Schneidausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, bis die Schneidausrüstung stehenbleit.

Empf. Leerlaufdrehzahl: 2700 U/min

Empf. Hochstdrehzahl: Siehe das Kapitel Technische Daten.

WARNING! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sie an ihren Handler/Ihre Serviceworkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariert ist.

Feineinstellung

• Wenn das Gerät eingefahren ist, eine Feineinstellung des Vergasers vornehmen. Die Feineinstellung sollte von einem Fachmann ausgeführrt werden. Zuerst die Düse L, dann die die Leerlaufschraube T und zuletzt die Düse H justieren.

Voraussetzungen

• Vor den Einstellungen davon sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist. Wird der Vergaser mit einem schmutzigen Luftfilter eingestellt, erhält man eine magerere Mischung, wenn der Filter später gereinigt wird. Dadurch konnen schwere Motorschäden verursacht werden.
  Die beiden Dusen L und H vorsichtig zum Mittelpunkt zwischen voll eingeschraubt und voll ausgeschraubt drehen.
  Die beiden Düsen L und H nicht über den Anschlag hinweg drehen, da dies Schäden verursachen kann.
  Das Gerät nun gemäß den Startanweisungen starten und 10 Minuten lang warmlaufen setzen.

ACHTUNG! Wenn die Schneidausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, bis die Schneidausrüstung stehenbleibt.

L-Düse

Durch langsames Hinein- oder Herausschrauben der Düse die höchste Leerlaufdrehzahl suchen. Wenn die höchste Drehzahl erreicht ist, die L-Düse 1/4 Umdrehung gegen den Uhrzeigersinn drehen.

ACHTUNG! Wenn die Schneiedausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, bis die Schneiedausrüstung stehenbleibt.

Endeinstellung der Leerlaufdrehzahl T

Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl mit der Leerlaufschraube T einstellen. Die Schraube T zunachst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt. Danach die T-Schraube gegen den Uhrzeigersinn drehen, bis die Schneidausrüstung stehenbleibt. Eine korrekt eingestellte Leerlaufdrehzahl ist dann erreicht, wenn der Motor in jeder Situation gleichmäßig lauft. Es sollte außerdem ein gutter Abstand zu der Drehzahl bestehen, bei der die Schneidausrüstung sich zu drehen beginnt.

WARNING! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sie an ihren Handler/Ihre Servicewerkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariiert ist.

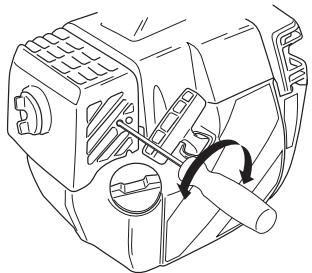

H-Düse

Die Hochdrehzahlüsse H beeinflusst Motorleistung, Drehzahl, Temperatur und Kraftstoffverbrauch. Eine allzumagere Einstellung der Hochdrehzahlüsse H (zuweit eingeschaubt) ergibt eine zu hohe Drehzahl und schadet

dem Motor. Der Motor sollte nie länger als 10 Sekunden mit Höchstdrehzahl laufen.

Bitte beachten, dass der Motor bei der Einstellung der Hochdrehzahlüsse H unbelastet sein soll. Deshalb vor der Justierung der Hochdrehzahlüsse H Schneidausrücktung, Mutter, Stutzflansch und Mitnehmer demontieren.

Vollgas geben und die Hochdrehzahlüsse H sehr langsam im Uhrzeigersinn drehen, bis die Motorgeschwindigkeit abnimmt. Anschiebend die Hochdrehzahlüsse H sehr langsam gegen den Uhrzeigersinn drehen, bis der Motor ungleichmäßig lauft. Danach die Hochdrehzahlüsse H langsam geringfällig im Uhrzeigersinn drehen, bis der Motor gleichmäßig lauft.

ACHTUNG! Zur optimalen Einstellung des Vergasers sollte man sich an einen Fachhändler/eine Servicewerkstatt wenden, die über einen Drehzahlmesser verfügbar.

Richtig eingestellter Vergaser

Ein korrekt eingestellter Vergaser sorgt dafür, dass der Motor ohne Verzögerung beschleunigt und bei Höchstgeschwindigkeit leicht wie ein Viertaker lauft. Außer dem dar die Schneidausrüstung sich im Leerlauf nicht drehen. Eine zu mager eingestellte Niedrigdrehzahldüse L kann zu Startschwierigkeiten und schlechter Beschleunigung führen.

Eine zu mager eingestellt Hochdrehzahlüsse H reduziert die Leistungsstarke = geringe Kapazität, schlechte Beschleunigung und/oder Motorschäden.

Eine zu fette Einstellung der Dusen L und H führt zu Beschleunungsposten oder einer zu niedrigen Betriebsdrehzahl.

Justierung der Startgasdrehzahl

Um die richtige Startgasdrehzahl zu erhalten, gibt es eine Justierschauba am hinteren Teil des Gashandgriffs geben dem Kabel. Mit dieser Schraube (4 mm Inbus) kann die Startgasdrehzahl erhöht oder gesenkt werden.

FolgendermaBen vorgehen:

1 Das Gerät im Leerlauf laufen setzen.
2 Die Startgassperre gemäß der Instruktion unter der Überschrift Starten und Stoppen herunterrücken.
3 Wenn die Startgasdrehzahl zu niedrig ist (unter 4000 U/min), die Justierschraube A im Uhrzeigersinn schrauben, bis die Schneidausrüstung zu rotieren beginn. Dann A eine weitere 1/2 Umdrehung im Uhrzeigersinn schrauben.

Schalldampfer

ACHTUNG! Bestimmte Schalldämpfer sind mit Katalysator ausgestattet. Im Kapitel Technische Daten konnen Sie nachlesen, ob Ihr Gerät einen Katalysator hat.

Der Schalldampfer hat die Aufgabe, den Schallpegel zu dampfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind frei und konnen Funken enthalten, die einen Brand verusachten konnen, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Bestimmte Schalldampfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldampfer ausgestattet, so ist das Netz

einalm wochentlich zu saubern. Dies geschieht am besten mit einer Stahlbürste.

Bei Schalldampfern ohne Katalysator sollte das Netz einmal in der Wochere gereinigt und ggf. ausgetauscht werden. Bei Katalysatorschalldampfern ist das Netz einmal im Monat zu kontrollieren und evtl. zu reinigen. Beschädigte Netze sind auszutauschen. Wenn das Netz*hufig verstopft ist, kann dies ein Zeichen darauf sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihrm Fachhandler überprüfen. Wenn das Netz verstopft ist, wird das Gerät überhitz, was Schaden an Zylinder und Kolben zur Folge hat.

ACHTUNG! Das Gerät niemals benutzen, wenn sich der Schalldämpfer in schlechtem Zustand befindet.

WARNING! Der

Katalysatorschalldampfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

Kuhlsystem

Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.

Das Kühlsystem besteht aus folgenden Komponenten:

1 Lufteinlass in der Startvorrichtung.
2 Geblaseflugel des Schwungrads.
3 Kuhlrippen des Zylinders.
4 Zylinderdeckel (leitet die Kühlluft zum Zylinder).

Das Kühlsystem einmal pro WOche mit einer Bürste reinigen, bei schwierigen Verhältnissen offen. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.

Winkelgetriebe

Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefußlt. Bevor das Gerät in Betrieb genommen wird, solte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefußlt ist. JONSERED-Spezialfett verwenden.

Das Schmiermittel im Getriebegehäuse braucht normalerweise nur bei evtl. Reparaturen gewechselt zu werden.

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

Vergaserstörungen
Startschwierigkeiten
Leistungsminderung
Unnötigem Verschleiß der Moterteile.
- Unnormal hohem Kraftstoffverbrauch.

Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonderst staubigen Verhältnissen hαufiger.

Reinigung des Luftfilters

Das Luftfiltergehäuse demontieren und den Filter hersausnahmen. Den Filter in warmer Seiteinlage waschen. Dafur sorgen, dass der Filter trocken ist, wenn er wieder montiert wird.

Ein Luftfilter, der längerere Zeit verwendet wurde, wird Nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Wenn das Gerät bei staubigen Verhältnissen angewendet wird, ist der Luftfilter einzuölen. Siehe die Anweisungen unter der Überschrift Einölen des Luftfilters.

Einolen des Luftfilters

Immer spezielles Filteröl verwenden. Das Filteröl enthalt Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen{lssst. Daher Hautkontakt vermeiden.

Filter in einen Plastikbeutel stecken und Filteröl hineingießen. Plastikbeutel zur Verteilung des Ölskneten. Filter im Plastikbeutel ausdrieken und überschüssiges Öl entsorgen, bevor der Filter montiert wird. Niemals normales Motoröl verwenden. Dieses Öl lauft ziemlich schnell durch den Filter und setzen sich am Boden ab.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser.
- Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).
Verschmutzter Luftfilter.

These Faktoren verursachen Beläge an den Elektroden der Zündkerze und konnen somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft, immer zuerst die Zündkerze prufen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungebung einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln.

ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschreiben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Serviceworkstatt auszuführen.

Wartung	Tägliche Wartung	Wöchentliche Wartung	Monatliche Wartung
Das Gerät äußertlich reinigen.	X
Den Tragegurt auf Beschädigungen überprüfen.	X
Die Aufhängöse auf Beschädigungen überprüfen.	X
Kontrolieren, ob Gashebelsperre und Gashebel ordnungsgemäß funktionieren.	X
Die Funktion des Stopschalters kontrollieren.	X
Kontrolieren, ob Handgriff und Lenker intakt und gut befestigt sind.	X
Kontrolieren, ob die Schneidausrüstung im Leerlauf rotiert.	X
Luftfilter reinigen. Bei Bedarf austauschen.	X
Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlügen ausgesetzt war oder Risse aufweist.	X
Kontrollieren, ob die Klinge gut zentriert, scharf und frei von Rissen ist. Eine Unwucht der Klinge verursacht Vibrationen, die zu Motorschäden führen können.	X
Den Trimmerkopf auf Schäden und Rissbildung kontrollieren. Bei Bedarf den Trimmerkopf austauschen.	X
Prüfen, dass die Sicherungsmutter der Schneidausrüstung korrekt angezogen ist.	X
Schrauben und Muttern nachziehen.	X
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff auslauft.	X
Der Transportschutz der Klinge muss unbeschädigt sein und sich richtig befestigen halten.	X
Die Startvorrichtung und ihr Startseil kontrollieren.		X
Die Vibrationsdämpfer auf Beschädigung überprüfen.		X
Die Zündkerze äußertlich reinigen. Die Zündkerze demontieren und den Elektrodenabstand prüfen. Den Abstand auf 0,5 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.		X
Das Kühlsystem des Geräts reinigen.		X
Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen (gilt nur für Schalldämpfer ohne Katalysator).		X
Den Vergaser von außen und den Bereich um ihim herum reinigen.		X
Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefüllt ist. Bei Bedarf Spezialfett nachfüllen.		X
Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf Risse oder andere Schäden untersuchen.Bei Bedarf austauschen.			X
Alle Kabel und Anschlüsse kontrollieren.			X
Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß kontrollieren. Bei Bedarf von einer autorisierten Servicewerkstatt austauschen halten.			X
Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.			X
Das Funkenfängernetz des Schalldämpfers kontrollieren und ggf. reinigen (gilt nur für Schalldämpfer mit Katalysator).			X

TECHNISCHE DATEN

Technische Daten

Technische Daten	GR 2036	CC 2036
Motor
Hubraum, cm3	36,3	40,2
Bohrung, mm	38	40
Hublänge, mm	32	32
Leerlaufdrehzahl, U/min	2700	2700
Empfohlene max. Drehzahl, unbelastet, U/min	11000-11700	11500-12500
Drehzahl der Abtriebswelle, U/min	10000	10000
Motorhöchstleistung gemäß ISO 8893, kW/ U/min	1,3/9000	1,3/9000
Katalysatorschalldämpfer	Ja	Ja
Drehzahlgeregeltes Zündsystem	Ja	Ja
Zündanlage
Hersteller/Typ des Zündsystems	Walbro CD	Walbro CD
Zündkerze	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektrodenabstand, mm	0,5	0,5
Kraftstoff- und Schmiersystem
Hersteller/Vergasertyp	Walbro WT	Walbro WT
Kraftstofftank, Volumen, Liter	0,5	0,5
Gewicht
Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg	7,1	7,3
Gerauschemissionen
(siehe Anmerkung 1)
Gemessene Schalleistung dB(A)	111	111
Garantierte Schalleistung LWA dB(A)	113	113
Lautstärke
(siehe Anmerkung 2)
Äquivalenter Schaldruckwert am Ohr des Anwenders, gemessen gem. EN ISO 22868, dB(A), min./max.:	92/101	96/99
Vibrationspegel
Vibrationen am Handgriff, gemessen gem. EN ISO 22867, m/s2
Bei Leerlauf, linker/rechter Handgriff, min.:	1,9/2,7	3,2/2,8
Bei Leerlauf, linker/rechter Handgriff, max.:	2,7/4,3	4,0/5,0
Bei Höchstdrehzahl, linker/rechter Handgriff, min.:	3,3/5,0	3,5/3,0
Bei Höchstdrehzahl, linker/rechter Handgriff, max.:	4,5/6,2	9,0/5,7

Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (LwA) gemeaEG-Richtlinie 2000/14/ EG.
Anmerkung 2: Äquivalente Schaldruckpegel werden berechnet als die zeitgewichtete energetische Summe der Schaldruckpegel bei verschiedenen Betriebsarten unter Anwendung folgender Zeitfaktoren: 1/2 Leerlauf, 1/2 Durchgangsdrehzahl.
ACHTUNG! Der Schaldruck am Ohr des Anwenders und die Vibrationen der Handgriffe sind mit allen für das Gerät zugelassenen Schneidausrüstungen gemessen worden. In der Tabelle sind die niedrigsten und hochsten Werte angegeben.

TECHNISCHE DATEN

Zugelassenes Zubehör	Typ	Schutz für die Schneidausrüstung, Teile-Nr.
Zentrumloch in Klingen/Messern Ø 25,4 mm
Gewinde Klingenachse M12
Grasklinge/Grasmesser	Multi 255-3 (Ø 255 3-Zähne)	537 33 16-02
	Multi 275-4 (Ø 275 4-Zähne)	537 33 16-02
	Multi 300-3 (Ø 300 3-Zähne)	537 33 16-02
Sägeklinge	Scarlet 200-22 (Ø 200 22-Zähne)	537 38 77-01
Kunststoffmesser	Polytrim Ø 300	537 33 16-02 / 537 34 94-02
Trimmerkopf	Trimmy S II	537 33 16-02 / 537 34 94-02
	Tap-N-Go 35 / Tap-N-Go 35 Spin	537 33 16-02 / 537 34 94-02
	Tap-N-Go 45 Spin	537 33 16-02 / 537 34 94-02
Stützkappe	Fest	-
	Kugelgelagert	-

EG-Konformitätserklärag (nur für Europa)

Die Jonsered, SE-561 82 Huskvarna, Schweden, Tel. [phone], erklart hiermit, dass die Freischneider Jonsered CC2036 und GR2036 von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen:

• vom 22. Juni 1998 "Maschinen-Richtlinie" 98/37/EG, Anlage IIA.
• vom 15. Dezember 2004 "über elektr magnetische Verträglichkeit" 2004/108/EWG.
  Vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG. Bewertung der Konformität wurde im Sinne von Anhang V durchgeführt. Für Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten.

Folgende Normen wurden angewendet: EN ISO 12100-2, CISPR 12:2005, EN ISO 11806

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB durchgeführt. Die Prüfzertifikate haben die Nummern: SEC/97/541, 01/164/051 - CC2036

Huskvarna, den 16. September 2008

Michael Kullberg, Geschäftsbereichsleiter

Symboles

AVERTISSEMENT! Les

Technische gegevens 96

indien deutsche terugslag te verduren haben gehad of barsten vertonen.
