Produkttyp	LED-Projektor (Bühnenbeleuchtung)
Modell	AKKU IP Tourlight 200
Marke	Eurolite
Lichtquelle	200W Hochleistungs-LED
Lichtstrom	Ca. 20.000 lm
Abstrahlwinkel	15° - 60° (einstellbar)
Farbtemperatur	3.200 K - 6.500 K (variabel)
Stromversorgung	Eingebauter Akku (Li-Ion, 24V)
Akkukapazität	200 Wh (ca. 10 Stunden Laufzeit bei voller Leistung)
Ladezeit	4 Stunden
IP-Schutzart	IP65 (staubdicht und geschützt gegen Wasserstrahlen)
Steuerung	DMX-512, Master/Slave, Standalone
DMX-Kanäle	3 / 5 / 10 Kanäle (wählbar)
Abmessungen (L x B x H)	320 x 220 x 220 mm
Gewicht	5,2 kg
Gehäusematerial	Aluminium-Druckguss, schwarze Oberfläche
Montage	Omega-Bügel mit Feststellschraube (im Lieferumfang enthalten)
Mitgeliefertes Zubehör	Netzkabel, DMX-Kabel, Bedienungsanleitung
Ersatzteile verfügbar	LED-Modul, Akkupack, Netzteil, DMX-Platine
Reparierbarkeit	Modulares Design; austauschbare Komponenten
Reinigungshinweise	Verwenden Sie ein trockenes, weiches Tuch. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheitsmerkmale	Überhitzungsschutz, Überstromschutz, IP-geschütztes Gehäuse
Betriebstemperatur	-20°C bis +45°C
EMV-Konformität	CE, RoHS

Häufig gestellte Fragen - AKKU IP Tourlight 200 Eurolite

Wie lange hält der Akku des Eurolite AKKU IP Tourlight 200?

Der eingebaute Akku bietet eine Laufzeit von ca. 10 Stunden bei voller Leistung. Die tatsächliche Laufzeit kann je nach Helligkeitseinstellungen und Nutzungsbedingungen variieren.

Ist der AKKU IP Tourlight 200 wasserdicht?

Ja, er hat die Schutzart IP65, was bedeutet, dass er staubdicht und gegen Niederdruckwasserstrahlen aus allen Richtungen geschützt ist. Er ist für den Außeneinsatz geeignet.

Wie lade ich den Akku?

Schließen Sie das mitgelieferte Netzteil an den Eingang des Geräts an. Die Ladeanzeige leuchtet während des Ladevorgangs rot und grün, wenn der Akku vollständig geladen ist. Eine vollständige Aufladung dauert ca. 4 Stunden.

Kann ich das Licht mit DMX steuern?

Ja, das Gerät unterstützt die DMX-512-Steuerung mit wählbaren Kanalmodi (3, 5 oder 10 Kanäle). Verwenden Sie Standard-DMX-Kabel, um es an Ihren Controller anzuschließen.

Was ist der Abstrahlwinkel des Tourlight 200?

Der Abstrahlwinkel ist von 15° bis 60° einstellbar über den eingebauten Zoom oder durch Wechsel der Linse (je nach Version). So können Sie von Spot auf Flood umschalten.

Welche Ersatzteile sind für diesen Scheinwerfer erhältlich?

Übliche Ersatzteile sind das LED-Modul, der Akkupack, das Netzteil und die DMX-Steuerplatine. Wenden Sie sich für Ersatz an den Eurolite-Service.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch, um Gehäuse und Linse abzuwischen. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Strom getrennt ist.

Verfügt das Gerät über Überhitzungsschutz?

Ja, es verfügt über einen Überhitzungsschutz, der die Leistung automatisch reduziert oder das Gerät abschaltet, wenn die Innentemperatur sichere Grenzwerte überschreitet.

Welche Montagemöglichkeiten gibt es?

Das Gerät wird mit einem Omega-Bügel mit Feststellschraube für die Montage an Traversen oder Stativen geliefert. Es kann hängend oder auf dem Boden platziert werden.

Kann ich das Licht während des Ladens verwenden?

Ja, Sie können das Gerät im Netzbetrieb verwenden. Der Akku wird gleichzeitig geladen, allerdings kann sich die Ladezeit verlängern, wenn das Licht mit voller Leistung betrieben wird.

BEDIENUNGSANLEITUNG AKKU IP Tourlight 200 Eurolite

Bedienungsanleitung User Manual

eurolite®

AKKU IP Tourlight 200 RGB+WW

Lautloser IP65-AKKU-Scheinwerfer mit RGB+WW-Farbmischung, QuickDMX, CRI >90

SICHERHEITSHINWEISE 5

GERÄTEBESCHREIBUNG......7

INSTALLATION 8

DMX512-ANSTEUERUNG 9

Via DM—Kabel 9

Drahtlos via QuickDM- 10

Übertragungsarten....10

NETZANSCHLUSS 11

Akku aufladen....11

Ladezustand 11

BEDIENUNG 12

Bedientasten 12

Menüstruktur 12

Standalone-Betrieb 13

Kabelgebundener Master/Slave-Betrieb.... 14

Fernbedienung IR-7 15

DM--Betrieb 16

REINIGUNG UND WARTUNG.... 19

UMWELTSCHUTZ 19

TECHNISCHE DATEN 20

Zubehör: 21

Table of contents

English

INTRODUCTION 22

Product features 22

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:

41700900

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

GEFAHR! Elektrischer Schlag durch Kurzschluss

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals.

Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Produktmerkmale

Lautloser IP65-AKKU-Scheinwerfer mit RGB+WW-Farbmischung, QuickDMX, CRI >90

• Hohe Lichtleistung für Bühnen- und Lichtinstallationen
  • Hervorragende Farbmischung dank Chip-on-board-Technik
• Für den Einsatz im Innen- und Außenbereich (IP65)
• Akku-Betriebsdauer bis zu 20 Stunden (je nach verwendetem Programm), Ladedauer 4,5 Stunden
• Abstrahlwinkel 30°

• 1 leistungsstarke 200-W-RGB+WW-COB-LED (4in1)

- Standalone-, Master/Slave- und DM--Betrieb

- Integrierter QuickDM--Transceiver für kabellose DM--Steuerung

• 9 integrierte Showprogramme im Automodus

- Direkte Farbwahl für 27 Farben

• Variable Farbtemperatur 1800-8000 K

• Elektronischer Dimmer (0-100%)

- Strobe-Effekt 0-20 Hz

- Bedienfeld mit LCD-Anzeige zur einfachen Konfiguration

- Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung

• Schwenkbarer Montagebügel

- Zusätzlicher Bügel zum Aufstellen am Boden

- Netzeingang und Netzausgang zum einfachen Zusammenschalten von bis zu 8 Geräten

- Inkl. Schnellverschluss-Omega-Bügel

- Flügelbegrenzer erhältlich als Zubehör

SICHERHEITSHINWEISE

WARNUNG!

Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser

Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

Verwendungszweck

• Das Produkt dient zur mobilen Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.
• Der integrierte QuickDM--Transceiver für den drahtlosen Empfang von DM-512-Signalen arbeitet im ISM-Band im Bereich 2,4 GHz und ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der Gewährleistungsanspruch. Für Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder Gewährleistungsanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und hat den Verfall der Gewährleistung zur Folge.

Gefahr durch Elektrizität

• Das Produkt wird mit lebensgefährlicher Netzspannung versorgt. Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden sich keine vom Benutzer zu wartende Teile.
• Das Produkt nicht in Wasser oder andere Flüssigkeiten tauchen, dadurch wird es zerstört. Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!
• Die Schutzkappe am Netzanschluss muss bei einer Verwendung im Außenbereich immer geschlossen bleiben.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen.
  • Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn Gewitter auftreten.
• Das Gerät keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen sowie hohen mechanischen Beanspruchungen aussetzen.
• Reparaturen am Gerät oder am Netzkabel dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.

Deutsch

Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit

• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden.

Warnung vor Verbrennung und Brand

• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 20 cm. Der Wert ist am Gerät über das Bildzeichen angegeben: ⚫…m.
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu angrenzenden Flächen haben.

Warnung vor Verletzungen

• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften insbesondere die Bestimmungen der EN 60598-2-17.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

Vorsicht - Sachschäden

• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen. Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Das Gerät ist ausschließlich zur stehenden Montage vorgesehen und darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und nicht brennbaren Untergrund aufgestellt werden. Die Montage darf niemals fliegend erfolgen.
• Benutzen Sie die Originalverpackung, um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

Akku-/Batteriehinweise

• Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der Umgebungstemperatur ab. Bei Kälte reduziert sich die Laufzeit deutlich. Laden Sie den Akku vor dem ersten Einsatz vollständig auf.
• Der enthaltene Li-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts. Beim Versand sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgutexperte oder ein Spediteur hinzugezogen werden. Bitte beachten Sie auch eventuelle weiterführende nationale und internationale Vorschriften.
• Achten Sie beim Einlegen der Batterien der Fernbedienung auf die richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

GERÄTEBESCHREIBUNG

(1) Stand-/Montagebügel
(2) 200-W-RGB+WW-COB-LED (4in1)
(3) Infrarotsensor für die Fernbedienung
(4) Feststellschraube
(5) DM—Eingang
(6) Antenne für QuickDM—
(7) LCD-Anzeige mit Bedientasten

(8) Ein-/Aus-Schalter
(9) DM--Ausgang
(10) Druckausgleichsstopfen
(11) Netzanschluss
(12) Fangseilöse
(13) Netzausgang

Hinweis: Die Netz- und DM--Anschlüsse sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen.

INSTALLATION

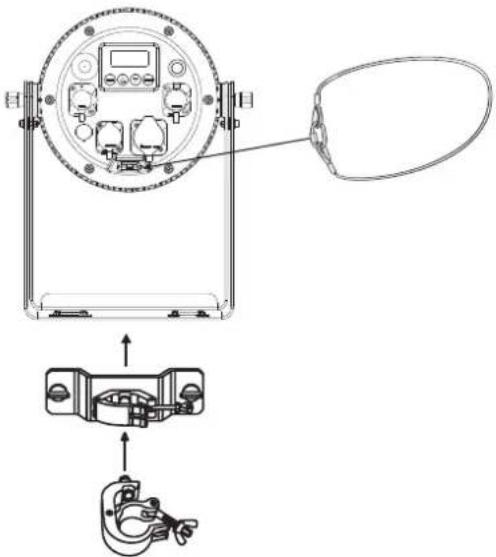

WARNUNG! Verletzungsgefahr durch Herabfallen

opf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

Das Gerät lässt sich durch Ausklappen der Bügel auf dem Boden aufstellen oder über einen der Bügel an einer Traverse oder einer anderen geeigneten Struktur befestigen. Die Montage darf niemals freischwingend erfolgen.

1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann. Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.

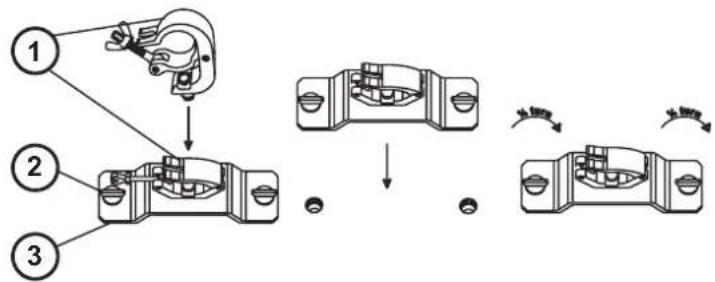

(1) Klammer
(2) Schnellverschluss
(3) Omega-Bügel

Verschrauben Sie eine Klammer über eine M10-Schraube und selbstsichernde Mutter mit dem Omega-Bügel. Führen Sie die beiden Schnellverschlüsse des Omega-Bügels in die dafür vorgesehenen Öffnungen an der Montageplatte des Montagebügels ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.

4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab. Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Für die Befestigung eines Fangseils ist eine Öse am Gerät montiert. Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.

5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Montagebügel, stellen die gewünschte Neigung ein und ziehen die Schrauben wieder fest an.

6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion, Verformung und Lockerung zu vermeiden.

DMX512-ANSTEUERUNG

Via DMX-Kabel

Für die Ansteuerung des Geräts per DM-512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über spezielle DM-Anschlüsse, die nach Schutzart IP65 ausgeführt sind. Passende DM-Verbindungskabel sind optional erhältlich. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DM—Eingang DM—IN des Geräts über ein DM—Kabel.
2 Verbinden Sie den DM—Ausgang DM—OUT des Geräts mit dem DM—Eingang des nächsten Geräts in der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind.
3 Am letzten Gerät muss die DM—Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein -LR-Stecker in den DM--Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DM--Geräten sollte das Signal mit Hilfe eines DM--Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Belegung der -LR-Verbindung:

Deutsch

Drahtlos via QuickDMX

Schließen Sie den QuickDM--Funksender an das DM--Steuergerät an. Nehmen Sie den Funksender und das AKKU IP Tourlight in Betrieb. Stellen Sie dann die Geräte auf den gleichen Übertragungskanal ein. Nutzen Sie dazu am Scheinwerfer die Menüoption „SET 2.4G“. Das DM--Funknetz ist damit aufgebaut und der Scheinwerfer ist mit dem Funksender gekoppelt. Die Zuweisung des Scheinwerfers auf den Funksender bleibt auch beim Ausschalten erhalten.

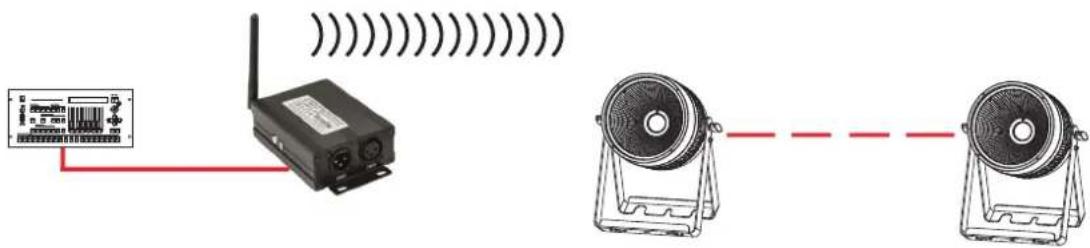

Übertragungsarten

Mit QuickDM— können Sie flexibel Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt und sogar Mehrpunkt-zu-Mehrpunkt-Verbindungen über große Distanzen und in jeder Umgebung einrichten (lesen Sie hierzu die Dokumentation des Funksenders). Ein QuickDM—Funksender überträgt alle 512 DM—Kanäle an maximal 512 Scheinwerfer. 6 Funksender lassen sich gleichzeitig betreiben, sodass 3072 DM—Kanäle steuerbar sind. Die Reichweite beträgt bis zu 400 m.

Punkt-zu-Punkt-Verbindung:

Punkt-zu-Mehrpunkt-Verbindung:

Die Stromversorgung des Geräts kann mittels Netzspannung und für den mobilen Einsatz auch über den eingebauten Akku erfolgen.

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Die Netzanschlüsse sind nach Schutzart IP65 ausgeführt. Passende Verbindungskabel mit Spezialsteckern sind optional erhältlich. Bei Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein.
2 Drücken Sie die Einschalttaste.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an.
4 Über den Netzausgang POWER OUT können weitere Geräte mit Strom versorgt werden. Zum Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang POWER IN des nächsten Geräts bis alle Geräte angeschlossen sind. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4 Geräte bei 110/115 Volt Netzspannung zusammenschalten.

Akku aufladen

Bevor das Gerät zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku vollständig geladen werden. Sie können das Gerät mit dem Netzkabel laden.

1 Schalten Sie das Gerät mit der Einschalttaste ein. Die Akku-Betriebszeit hängt vom Betriebsmodus und der Umgebungstemperatur ab (maximal 20 Stunden). Schalten Sie das Gerät nach dem Betrieb aus.

2 Zum Aufladen des Akkus schließen Sie das Gerät über das Netzkabel an eine Steckdose an. Die Ladezeit beträgt 4,5 Stunden. Während des Ladevorgangs kann das Gerät weiter betrieben werden.

3 Dank der integrierten Ladeschutzschaltung kann der Akku nicht überladen werden. Trennen Sie dennoch nach dem Aufladen das Gerät vom Netz.

4 Das Gerät erwärmt sich während des Ladevorgangs; dies ist ein normaler Vorgang.

5 Laden Sie einen komplett entladenen Akku möglichst bald auf, um eine Beschädigung des Akkus durch Tiefentladung zu vermeiden. Lagern Sie das Gerät nicht mit komplett entladenem Akku und laden Sie bei langer Lagerung regelmäßig nach.

Maximale Akkulaufzeit Ladezeit
20 Stunden	4,5 Stunden

Ladezustand

Der Ladezustand des Akkus wird im Display angezeigt. Die Anzeige zeigt den Ladezustand des Akkus in Prozent. Bei niedrigem Ladezustand ist der Akku bald erschöpft und muss geladen werden. Das Gerät kann in diesem Zustand noch einige Minuten weiter betrieben werden. Danach schaltet eine Schutzschaltung gegen Tiefentladung das Gerät automatisch aus.

BEDIENUNG

Schalten Sie das Gerät über den Netzschalter ein. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DM—gesteuerten Modus über einen handelsüblichen DM—Controller und QuickDM—, mit einem geeigneten Funksender, drahtlos betrieben werden.

Bedientasten

Taste Funktion
MENU	Zur Wahl der Betriebsart oder zum Zurückspringen zur Startanzeige.
ENTER	Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP	Ruft den nächsten Menüpunkt auf oder erhöht Werte beim Einstellvorgang.
DOWN	Ruft den vorhergehenden Menüpunkt auf oder verringert Werte beim Einstellvorgang

Menüstruktur

Modus	Anzeige		Funktion
DMX-Betrieb	DM-	10CH ADDR:001-512	10-Kanal-Modus und Startadresse
		06CH ADDR:001-512	6-Kanal-Modus und Startadresse
		05CH ADDR:001-512	5-Kanal-Modus und Startadresse
		04CH ADDR:001-512	4-Kanal-Modus und Startadresse
		03CH ADDR:001-512	3-Kanal-Modus und Startadresse
Farbvoreinstellungen	STATIC 01-27		Konstantes Leuchten in einer von 27 Farben
Automatikbetrieb	AUTO 01-09	Auto-Programm 1-9
Ablaufgeschwindigkeit für den Automatikbetrieb	SPEED 01-09		Ablaufgeschwindigkeit langsam > schnell
Farbmischung	COLOR	R000-255 Rot 0-100%
		G000-255	Grün 0-100%
		B000-255 Blau 0-100%
		W000-255 Warmweiß 0-100%
Farbtemperatur	TEMPERAT	1800K 1800K
		2200K 2200K
		2700K 2700K
		3200K 3200K
		4300K 4300K
		5600K 5600K
		6500K 6500K
		8000K 8000K
Dimmer	DIMMING	01-99 Gesamthelligkeit dunkel > hell
Farbein- und Ausblendung	FADING	00-99	Farbein- und Ausblendung langsam > schnell
Strobe-Effekt	FLASH	00-99 Strobe-Effekt langsam > schnell
Verhalten bei fehlendem DMX-Signal	DM- lost	Blackout	Dunkelschaltung
		Hold	Letzter DM--Wert wird beibehalten
		Full	LEDs leuchten mit 100% Helligkeit
		Static	Wechsel in die zuletzt eingestellte statische Farbe (1-27)
		Auto	Wechsel in das zuletzt eingestellte Auto- Programm (1-9)
Slave-Modus	SLAVE	SLAVE MODE	Slave-Modus

Deutsch

Akku-Betrieb	BATTERY	Super Super heller Modus
		Normal Normaler	Modus
		Economy Energies	parmodus
Tastensperre	PASSCODE	ON Tastensperre an
		OFF Tastensperre aus
Wireless 2.4G	SET 2.4G ON/OFF	Rot	Übertragungskanal Drahtlos-DM-
		Grün
		Blau
		R+G
		G+B
		R+B
IR-Fernbedienung	INFRARED	ON IR-Fernbedienung an
		OFF IR-Fernbedienung aus
Version	Vx.x Vx.x Aktuelle Software-Version

Standalone-Betrieb

Farbvoreinstellungen

Im Modus STATIC strahlt das Gerät konstant in einer von 27 vorgegebenen Farben.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart STATIC anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER.

Automatikbetrieb

Im Automatikbetrieb stehen 9 verschiedene Autoprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart AUTO anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Autoprogramme (01-09) mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER.
2 Drücken Sie die Taste MENU so oft, bis das Display SPEED anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie mit den Tasten UP und DOWN die Ablaufgeschwindigkeit des Programms von SP 01 (langsam) bis SP 09 (schnell) ein. Bestätigen Sie mit der Taste ENTER.

Farbmischung

Der Farbmodus COLOR bietet die Möglichkeit, jede der vierfarbigen LEDs individuell in der Intensität einzustellen. Das Gerät strahlt konstant mit dieser Farbeinstellung.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart COLOR anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Das Display zeigt nun den Buchstaben R für die Farbe an und den dazugehörigen Helligkeitswert. Stellen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit ein.
3 Bestätigen Sie mit der Taste ENTER. Jetzt kann die Grundfarbe Grün eingestellt werden, danach Blau und Warmweiß um die gewünschte Farbintensität zu erhalten.

Farbtemperatur

Im Modus TEMPERAT strahlt das Gerät konstant in Weiß. Die Farbtemperatur des Lichtstrahls ist einstellbar.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart TEMPERAT anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbtemperatur (1800K-8000K). Bestätigen Sie mit der Taste ENTER.

Deutsch

Gesamthelligkeit

Im Modus DIMMING lässt sich die Gesamthelligkeit für die Standalone-Betriebsarten einstellen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü DIMMING anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit (01 = dunkel, 99 = hell). Bestätigen Sie mit der Taste ENTER.

Farbein- und Ausblendung

Der Modus FADING aktiviert die Farbein- und Ausblendung. Die Geschwindigkeit ist einstellbar.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menu FADING anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Geschwindigkeit (00-99). Bestätigen Sie mit der Taste ENTER.

Strobe-Effekt

Der Modus FLASH aktiviert den Strobe-Effekt. Die Blitzrate ist einstellbar.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü FLASH anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Blitzrate (00-99). Bestätigen Sie mit der Taste ENTER.

Verhalten bei fehlendem DMX-Signal

Im Modus DMX lost lassen sich verschiedene Modi einstellen, wenn kein DM--Signal empfangen wird.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü DMX lost anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN das gewünschte Programm (siehe Menüstruktur). Bestätigen Sie mit der Taste ENTER.

Kabelgebundener Master/Slave-Betrieb

Es lassen sich mehrere Geräte per DM--Kabel zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DM--Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden.

1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAVE anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Verbinden Sie den DM—Ausgang des Master-Geräts mit dem DM—Eingang des ersten Slave-Geräts. Verbinden Sie dann den DM—Ausgang des ersten Slave-Geräts mit dem DM—Eingang des zweiten Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste Gerät in der Kette sein. Der DM—Eingang darf nicht an einen DM—Controller angeschlossen sein.
3 Wählen Sie am Master-Gerät eine der Standalone-Betriebsarten (STATIC, AUTO, COLOR, etc.). Die zusammengeschalteten Geräte arbeiten nun synchron.

Master/Slave-Betrieb über QuickDMX

1 Zum Koppeln der Scheinwerfer stellen Sie über die Menüoption SET 2.4G alle Geräte auf den gleichen Übertragungskanal ein.
2 Wählen Sie am Master-Gerät die gewünschte Betriebsart und an allen Slave-Geräten den Slave-Modus. Die Geräte arbeiten nun synchron.

Akku-Betrieb

Im Modus BATTERY lassen sich verschiedene Modi einstellen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü BATTERY anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die Einstellung Super für den superhellen Modus, oder wählen Sie die Einstellung Normal für den normalen Modus und die Einstellung Economy für den Energiesparmodus. Bestätigen Sie mit der ENTER-Taste. Im Sparmodus beträgt die Batterielebensdauer 20 Stunden und im superhellen Modus 4 Stunden. Bestätigen Sie mit der Taste ENTER.

Deutsch

Tastensperre

Sie können die Bedientasten sperren, um z. B. ein Eingreifen Unbefugter zu verhindern. Wenn die Funktion PASSCODE > ON im Menü aktiviert wurde, werden die Tasten automatisch nach dem letzten Befehl gesperrt. Um die Tastensperre wieder aufzuheben, drücken Sie diese Tasten in der folgenden Reihenfolge: UP, DOWN, UP, DOWN, ENTER.

QuickDMX-Übertragungskanal/Wireless 2.4G

Mit der Option SET 2.4G lässt sich der Übertragungskanal für den QuickDMX-Betrieb einstellen. Wählen Sie mit den Tasten UP und DOWN die Einstellung ON (QuickDMX aktiviert) oder OFF (QuickDMX deaktiviert). Bestätigen Sie mit der Taste ENTER. Erläuterungen entnehmen Sie bitte dem entsprechenden Kapitel.

Fernbedienung IR-7

Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt INFRARED die Einstellung ON. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

Taste Funktion
BLACKOUT	LEDs aus
AUTO	AutomatikbetriebProgrammwahl mit (+)/(-)
STROBE	Strobe-Effekt für AutomatikbetriebBlitzrate einstellen mit (+)/(-)
SPEED	Ablaufgeschwindigkeit im AutomatikbetriebEinstellung mit (+)/(-)
DMX	DMX-Betrieb an/aus
MANUAL	FarbmodusFarben wählen mit R/G/B/W, Einstellung mit (+)/(-)
FADE	Farbein- und Ausblendung:Geschwindigkeit einstellen mit (+)/(-)
1-9	Gesamthelligkeit (1 = dunkel, 9 = hell)

Hinweise:

- Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.

- Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und muss auswechselt werden. Drücken Sie dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts und ziehen Sie gleichzeitig den Batteriehalter heraus. Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt.

- Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.

DMX-Betrieb

Anzahl der DMX-Kanäle und DMX-Startadresse einstellen

Für den Betrieb über einen Controller mit DM-512-Protokoll verfügt das Gerät über 10 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4, 5, oder 6 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DM—Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DM--Controller. Lesen Sie hierzu die Dokumentation des Geräts.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart DMX anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Das Display zeigt 3 CH (3 DM--Kanäle), 4 CH (4 DM--Kanäle), 5 CH (5 DM--Kanäle), 6 CH (6 DM--Kanäle) oder 10 CH (10 DM--Kanäle) an. Wählen Sie mit den Tasten UP und DOWN den gewünschten DM--Kanal-Modus. Bestätigen Sie mit der Taste ENTER.
3 Das Menü für die DM—Startadresse wird aufgerufen ADDR***. Stellen Sie die Adresse mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
4 Beim Empfang von DM--Steuersignalen zeigt das Display DMX. Fehlen die DM--Steuersignale, blendet das Display NO SIGNAL ein.

Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DM--Verbindung funktioniert. Werden mehrere Geräte auf dieselbe Adresse definiert, arbeiten sie synchron.

DMX-Funktionen

3-Kanal-Modus

Kanal Wert Funktion
1	000 – 255	Rot 0-100%
2	000 – 255	Grün 0-100%
3	000 – 255	Blau 0-100%

4-Kanal-Modus

Kanal Wert Funktion
1	000 – 255	Rot 0-100%
2	000 – 255	Grün 0-100%
3	000 – 255	Blau 0-100%
4	000 – 255	Warmweiß 0-100%

5-Kanal-Modus

Kanal Wert Funktion
1 Master-Dimmer	000 – 255	Gesamthelligkeit 0-100%
2 Strobe-Effekt	000 – 009	Keine Funktion
	010 – 255	Strobe mit zunehmender Geschwindigkeit (0-100%)
3 Farbvoreinstellungen	000 – 009	Keine Funktion
	010 – 019	Rot
	020 – 029	Grün
	030 – 039	Blau
	040 – 049	Warmweiß
	050 – 059	Gelb
	060 – 069	Magenta

Deutsch

	070 – 079	Cyan
	080 – 089	Dunkelorange
	090 – 099	Grüngelb
	100 – 109	Lachs
	110 – 119	Türkis
	120 – 129	Hellgrün
	130 – 139	Orange
	140 – 149	Stroh
	150 – 159	Lavendel
	160 – 169	Hellblau
	170 – 179	Dunkelblau
	180 – 189	Pink
	190 – 255	Alle an
4Auto-Programme	000 – 009	Keine Funktion
	010 – 034	Auto-Programm 1
	035 – 059	Auto-Programm 2
	060 – 084	Auto-Programm 3
	085 – 109	Auto-Programm 4
	110 – 134	Auto-Programm 5
	135 – 159	Auto-Programm 6
	160 – 184	Auto-Programm 7
	185 – 209	Auto-Programm 8
	210 – 255	Auto-Programm 9
5Auto-ProgrammGeschwindigkeit	000 – 255	Geschwindigkeit (langsam > schnell)

6-Kanal-Modus

Kanal Wert Funktion
1	000 – 255	Rot 0-100%
2	000 – 255	Grün 0-100%
3	000 – 255	Blau 0-100%
4	000 – 255	Warmweiß 0-100%
5 Master-Dimmer	000 – 255	Gesamthelligkeit 0-100%
6 Interne Programme	000 – 000	Keine Funktion
	001 – 005	Automatischer Farbwechsel (7 Farben)
	006 – 010	Keine Funktion
	011 – 255	Strobe mit zunehmender Geschwindigkeit (0-100%)

10-Kanal-Modus

Kanal Wert Funktion
1Master-Dimmer	000 - 255 Gesamthelligkeit 0-100%
2Strobe-Effekt	000 - 009 Keine Funktion
	010 - 255 Strobe mit zunehmender Geschwindigkeit (0-100%)
3	000 - 255 Rot 0-100%
4	000 - 255 Grün 0-100%
5	000 - 255 Blau 0-100%
6	000 - 255 Warmweiß 0-100%
7Farbvoreinstellungen	000 - 009 Keine Funktion
	010 - 019 Rot
	020 - 029 Grün
	030 - 039 Blau
	040 - 049 Warmweiß
	050 - 059 Gelb
	060 - 069 Magenta
	070 - 079 Cyan
	080 - 089 Dunkelorange
	090 - 099 Grüngelb
	100 - 109 Lachs
	110 - 119 Türkis
	120 - 129 Hellgrün
	130 - 139 Orange
	140 - 149 Stroh
	150 - 159 Lavendel
	160 - 169 Hellblau
	170 - 179 Dunkelblau
	180 - 189 Pink
	190 - 255 Alle an
8Auto-Programme	000 - 009 Keine Funktion
	010 - 034 Auto-Programm 1
	035 - 059 Auto-Programm 2
	060 - 084 Auto-Programm 3
	085 - 109 Auto-Programm 4
	110 - 134 Auto-Programm 5
	135 - 159 Auto-Programm 6
	160 - 184 Auto-Programm 7
	185 - 209 Auto-Programm 8
	210 - 255 Auto-Programm 9
9Auto-ProgrammGeschwindigkeit	000 - 255 Geschwindigkeit (langsam > schnell)
10Farbtemperatur	000 - 009 Keine Funktion
	010 - 039 1800K
	040 - 069 2200K
	070 - 099 2700K
	100 - 129 3200K
	130 - 159 4300K
	160 - 189 5600K
	190 – 219 6500K
	220 – 255 8000K

REINIGUNG UND WARTUNG

Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann.

1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.

Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

TECHNISCHE DATEN

Spannungsversorgung: 100-240 V AC, 50/60 Hz
Schutzart: IP65
Schutzklasse: SKI
Stromanschluss:	Stromeinspeisung IP T-Con (M) Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert)
Stromausgang: IP T-Con (W) Einbauversion
Akkutyp: 1 x Lithium-Ion 22,2 V, 4400 mAh, 97,68 Wh
Akku:	Betriebsdauer bis zu 20h je nach verwendetem Programm
	Ladedauer 4,5h
Lampenart: LED-Lampe
LED:	1 x COB (Chip-on-board) 200 W 4in1 QCL RGB+WW (homogene Farbmischung)
Farbtemperatur: 1800K - 8000K einstellbar
Blitzrate: 0 - 20 Hz
DM--Kanäle: 3; 4; 5; 6; 10
DM--Eingang: 3-pol –LR (M) Einbauversion IP
DM--Ausgang: 3-pol –LR (W) Einbauversion IP
Kühlung: Passive Konvektionskühlung
Ansteuerung:	Stand-alone; DM–; QuickDM– eingebaut; IR-Fernbedienung; Master/Slave Funktion; Light Captain;
Abstrahlwinkel (1/2 Peak): 30°
Abstrahlwinkel (1/10 Peak):	60°
Farbwiedergabeindex (CRI) größer als:	90 Ra
Gehäusefarbe:	Schwarz
Displaytyp:	LCD Display
Maße:	Breite: 25,1 cm
	Tiefe: 27,2 cm
	Höhe: 32,7 cm
	Durchmesser: ∅ 18,2 cm
Gewicht: 6 kg
Fernbedienung
Batterie:	1 x Knopfzelle 3,0 V CR2025 Lithium-Mangan (mitgeliefert)

Deutsch

Zubehör:

EUROLITE Flügelbegrenzer IP Tourlight Best.-Nr. 51914259
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320
PSSO DM- Kabel IP65 3pol 3m schwarz Best.-Nr. 3022783C
EUROLITE IP T-Con Netzkabel 3x1,5 1,5m Best.-Nr. 30235005
EUROLITE QuickDM- Funksender Best.-Nr. 70064700
EUROLITE Omega-Bügel 42 Best.-Nr. 51786558
EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561

Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 10.05.2022

USER MANUAL

eurolite®

AKKU IP TOURLIGHT 200 RGB+WW
